Как сделать своими руками ручную циркулярную пилу из болгарки

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

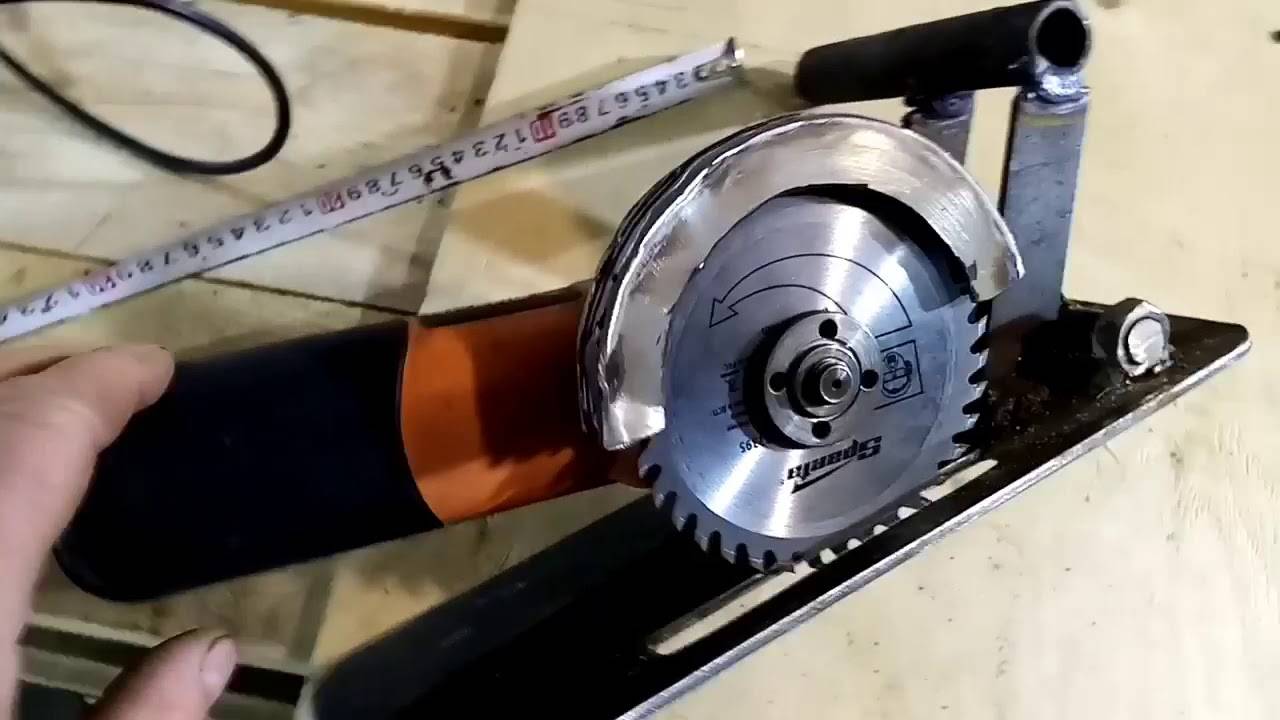

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Простой стол-станок для циркулярной пилы: 10 ФОТО самоделок

Циркулярный стол необходимое и полезное приспособление для работы с циркулярной пилой. Такое сооружение значительно упрощает работу при обработке материалов. Сделать простой станок для циркулярной пилы самому не составит особого труда. Ниже рассмотрим десять разнообразных моделей циркулярного самодельного стола для работы с циркулярной пилой.

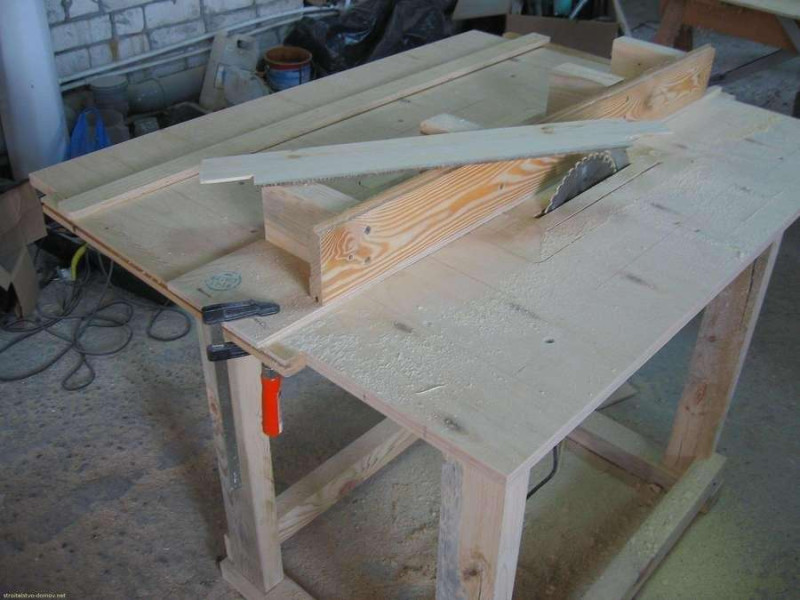

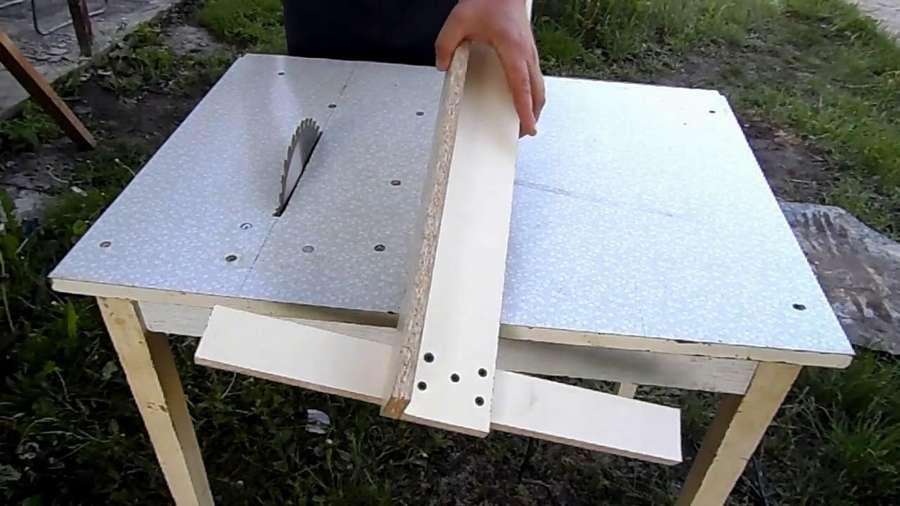

Данный стол для циркулярной пилы выполнен из деревянного соснового щита. Конструкция довольно проста – состоит из небольшого корпуса, выполненного из деревянных реек и столешницы из щита.

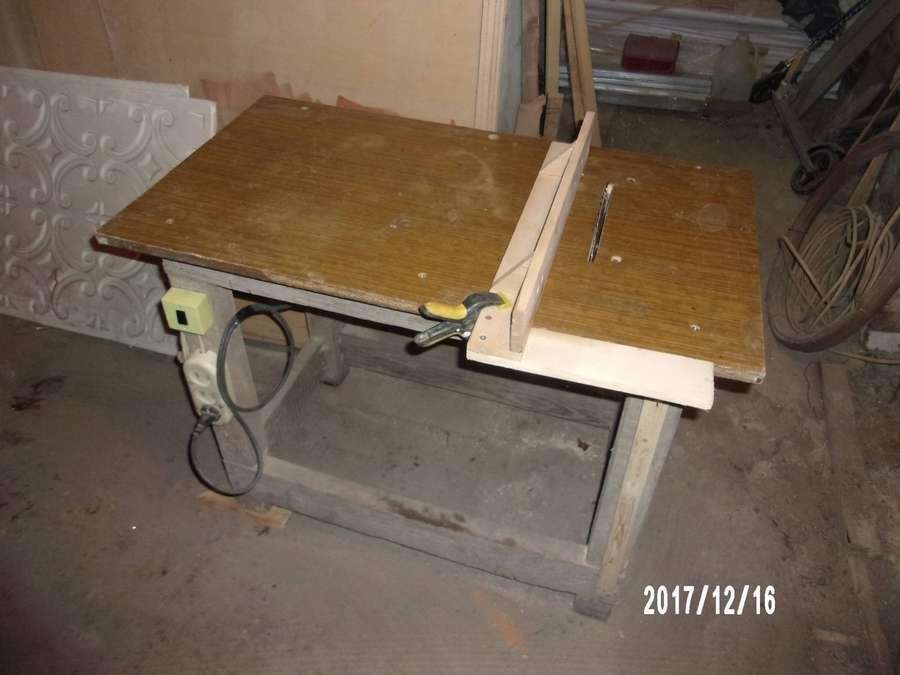

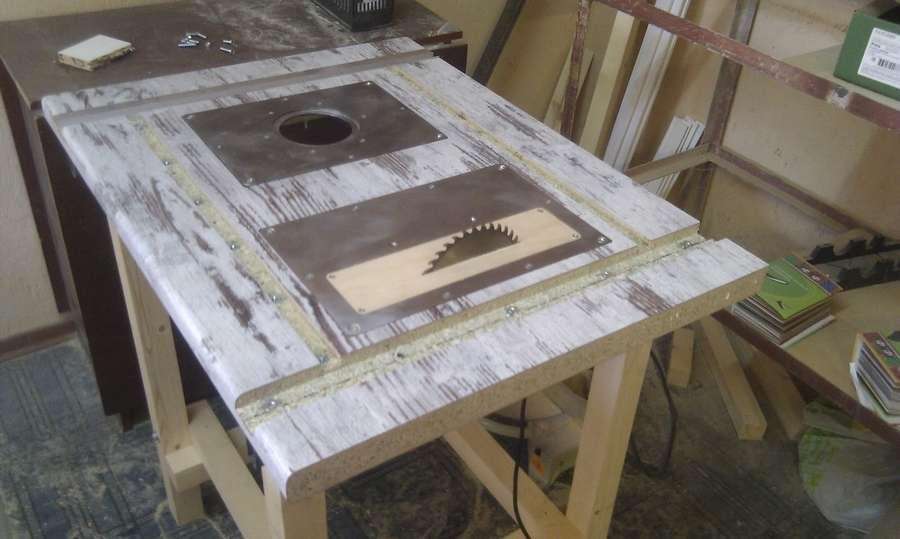

Следующий циркулярный стол выполнен из старого мебельного МДФ взятого из отслужившего свое кухонного гарнитура. Стол выполнен в совсем компактных размерах и подойдет для бытового использования.

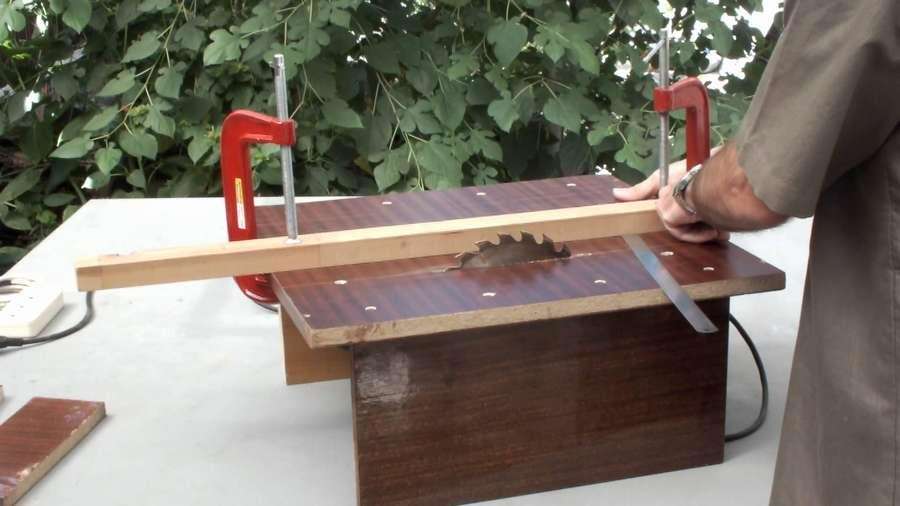

Еще одна модель циркулярного стола, выполненного из такого же материала, как и предыдущий вариант. Ограничительная рейка здесь зафиксирована при помощи двух струбцин.

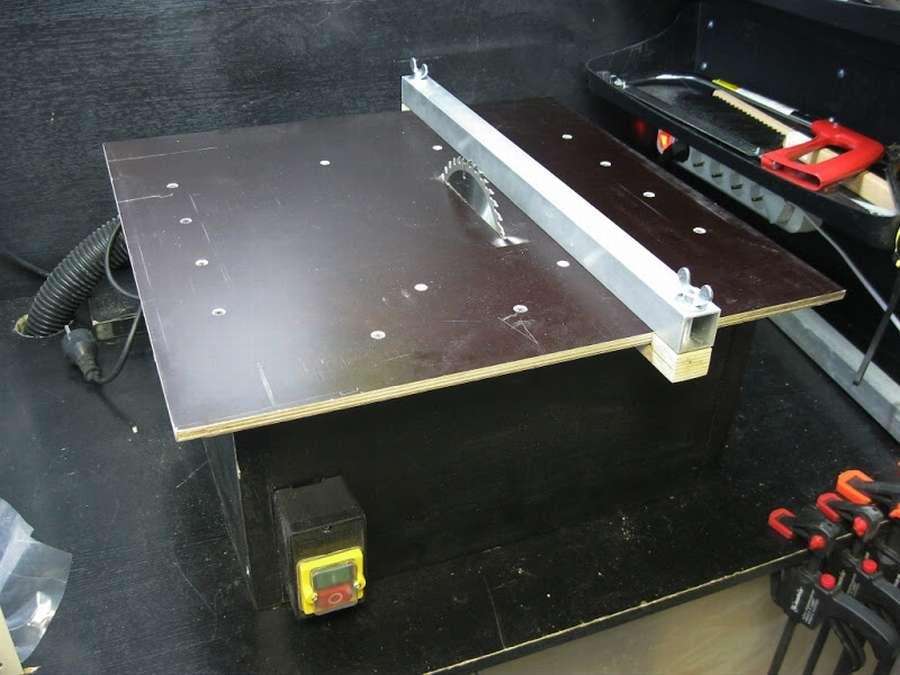

Еще один компактный циркулярный стол. Ограничительная рейка здесь выполнена из металлической профильной трубы.

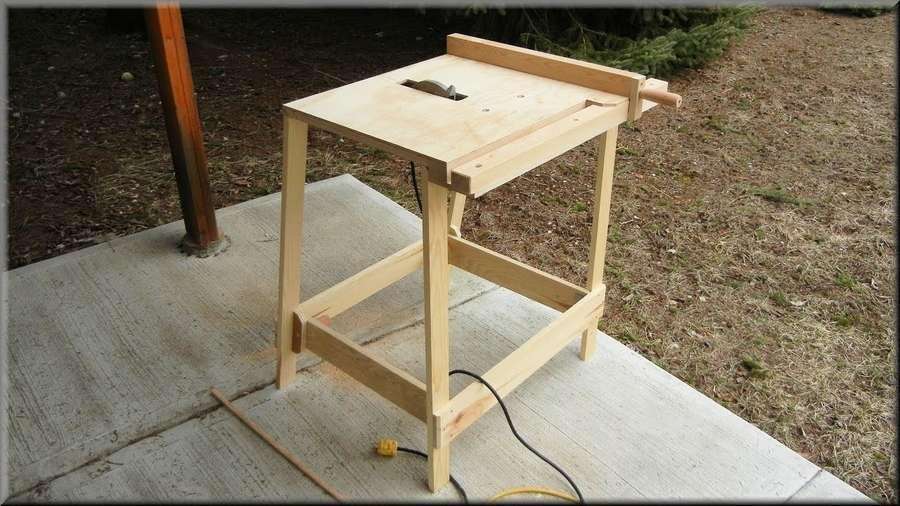

Данная модель стола для циркулярной пилы изготовлена с использованием деревянных реек и листа фанеры.

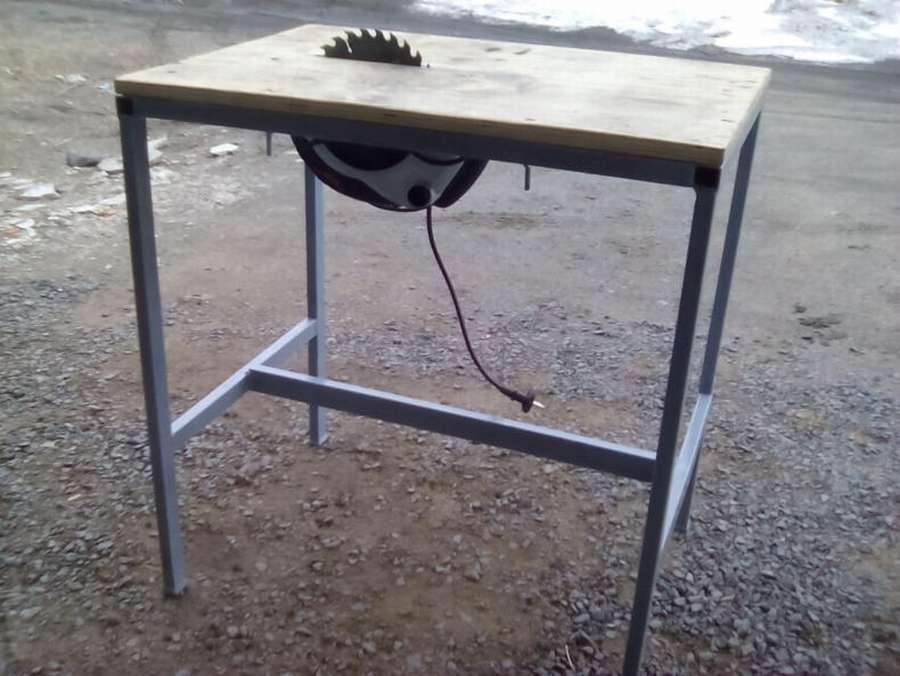

Данный циркулярный станок имеет металлический корпус, выполненный из профильной трубы. За место столешницы использована часть стенки старого шкафа.

Стол для циркулярной пилы выполнен из небольшого куска фанеры толщиной два сантиметра. Корпус на котором расположена столешница выполнен из металлической профильной трубы.

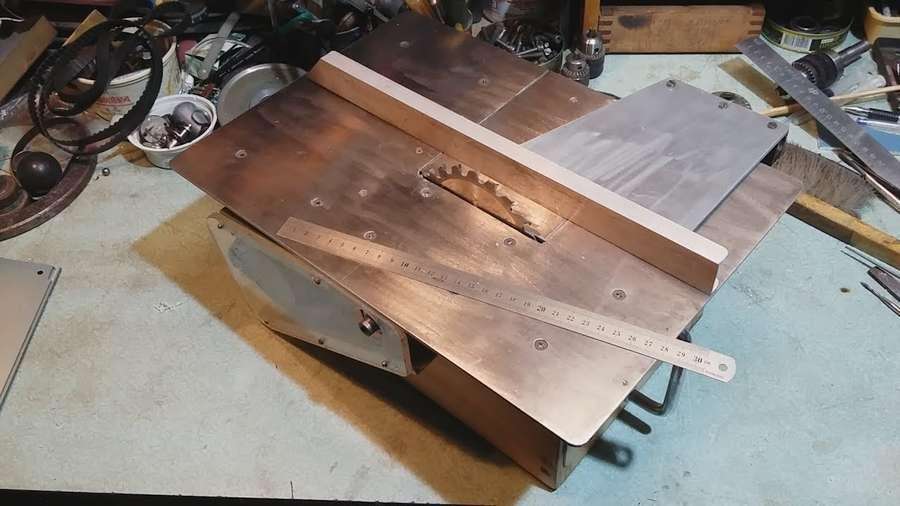

Небольшой циркулярный станок выполнен полностью из металла. Использование стальных листов придает конструкцию долговечность и прочность.

Зачастую для индивидуального использования мастера предпочитают изготовить циркулярный стол с использованием частей старой мебели.

Еще один полностью металлический циркулярный стол имеет простую конструкцию, состоящую из корпуса и столешницы.

Читать полностью (ссылка)

Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, Как сделать торцовочную

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, сделал торцовочную каретку.

Торцовочная пила своими руками.Стусло для циркулярки либо торцовка своими руками. — Продолжительность: Андрей Невашедело просмотров. Дерево является наиболее пользующимся популярностью материалом, который отлично поддается обработке. Хотя, для фиксированных углов можно будет и сделать отверстия. Торцовочная пила своими руками. Легче — на торцовочной каретке переворачиваешь доску и ещё раз проходишь. На базе ручной дисковой пилы была сделана торцовочная пила, которая очень хорошо проявила себя в вырезании серии кругов из ДСП.Стусло для циркулярки или торцовка своими руками.

Коль скоро же вы не рискуете собственноручно сооружать торцовочное устройство для бытового использования, и у вас в наличии имеется обыкновенная дисковая пила, на помощь придет специализированная подвижная каретка для циркулярки. Сбоку станка расположены органы управления: Различаются маятниковые употреблял ы также по размерам и типам используемых пил ьных дисков. Несмотря на наличие станины, это оборудование не считается стационарным, поскольку имеет возможность устанавливаться в всяком месте, перевозиться или же переноситься туда, где необходимо выполнять распил. Широкое применение при больших объёмах дел с досками, брусками и другими пиломатериалами из дерева либо композитных материалов на основе древесины, находят торцевые пилы. Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками. Конструкция торцовки идентична с дисковой пилой, установленной над трудящимся столом.Как сделать циркулярку своими руками из ручной дисковой пилы.

Тем не менее, мысли по стационарному креплению циркулярки даром не прошли, и как скоро замаячила необходимость в торцовке я принял решение попробовать сделать ее из ручной циркулярной пилы. Ответ на комментарий vgik-alex , написанный 2 года назад. Сбивается и скрепляется конфирмантами. Эксплуатировать их удобно в стационарном режиме. Торцевая пила по дереву: выбираем, настраиваем, делаем из болгарки и циркулярки.5 Если пила не включается — характерные неисправности и ремонт6 Из чего можно сделать электронную пилу своими руками.

А после обеда принял решение еще продвинуться в этом направлении и переоборудовал циркулярку в торцовку.Я сразу устроил оправки-шаблоны 90 и 45 градусов, по необходимости нарежу и на другие углы.Вся прелесть торцовочной пилы в продольной протяжке От задач находится в зависимости. Чаще всего семейные умельцы собирают торцовочную пилу из болгарки. ЗАЗ Хищный 2. Через отверстие в упоре вставлять штифт и потом отмечать упор под необходимым углом. Когда еще только предстоит брать, то это естественно очень хорошо. Торцовочная пила.О том, как сделать пилораму из болгарки, показано в этом видео: Интересные моменты использования самодельной циркулярки.

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, устроил торцовочную каретку. На официальном сайте — http: Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. Иногда появляется потребность изменить ширину доски или толщину бруска. При протяженности дуги, скажем, 80 мм, в центре упора ход станет в два раза меньше — 40 мм.

Чтобы можно было торцевать заготовки под определенным углом, в момент сборки торцовочная пила снабжается особыми ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от приятеля. У меня Зубр недорогая, вроде 5 тыс. Станина производится из регулируемых опор, металлического уголка и стоек от старенькой кровати. Приступая к сборке торцовочного станка своим руками необходимо быть готовым к тому, что при работе такой аппарат издает много шума, и это чуть ли не единственный его недостаток.

Просверлил шину совместно со столешницей. Распиловку досок можно произвести модернизированной болгаркой. У нас холодильник прослужил

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

• привод от ручной дисковой пилы;
• станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

• деревянные бруски;
• лист OSB или фанеры;
• крепежные метизы;
• дрель с набором сверл;
• ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Процесс изготовления циркулярки

Для того, чтобы сконструировать циркулярку из болгарки своими руками, необходимо продумать конструкцию станка

Важно определить задачи, для которых будет использоваться самодельное устройство. После этого требуется создать чертеж. В нем указываются основные элементы конструкции, их размеры и рабочие характеристики

В нем указываются основные элементы конструкции, их размеры и рабочие характеристики.

При изготовлении циркулярки необходимо соблюдать технику безопасности:

1. Монтажные работы выполняются только в спецодежде. Глаза должны быть защищены очками, руки – перчатками.
2. Все механизмы устройства должны быть плотно закреплены. Нельзя допускать подвижки болгарки. Электроинструмент должен быть зафиксирован на основании стола или верстака.
3. Разрешается установка только высокоскоростных пильных дисков.

Процесс изготовления ручной циркулярки требуется навыков владения станковым оборудованием

Также важно знать специфику работы и функционал болгарки

Материалы и приспособления

Для создания ручной циркулярки из болгарки потребуются следующие приспособления:

Болгарка. Рекомендуется использовать модели с мощным электродвигателем, чтобы распиливать доски большой толщины. Диск. Он должен соответствовать диаметру посадочного отверстия

Важно, чтобы на диске присутствовали зубья. Рекомендуется использовать диски с абразивным покрытием или алмазным напылением

Электродрель

Она использования для проделывания отверстий, необходимых для установки кронштейнов. Сварочный аппарат. Он соединяет металлические пластины. Древесно-стружечные плиты. Инструменты для проведения замеров: линейка, штангенциркуль. Хомуты, болты, уголки, гайки и иные крепежные соединения. Молоток, отвертка, плоскогубцы и гаечный ключ.

Для изготовления станины используется сталь. Рекомендуется изготавливать рабочие поверхности циркулярки из фанеры или МДФ. Толщина фанерных листов должна составлять 9-12 мм.

Инструкция по изготовлению

Процесс изготовления ручной циркулярки из болгарки осуществляется в несколько этапов:

Сборка станины в соответствии с чертежом. Основание под станок можно сделать из уголка или трубы с прямоугольным сечением. Части станины соединяются посредством сварки

Важно, чтобы основание циркулярки было устойчивым. Установка древесно-стружечных или фанерных плит на поверхность основания

На рабочей поверхности делается прорезь для фиксации пильного диска. Прикрепление болгарки к рабочей поверхности с помощью изогнутых пластин их металла

Дрелью проделываются углубления для болтов. Вывод провода от пусковой кнопки на боковую кромку болгарки посредством уголка. Это позволяет отключать оборудование из любого положения при экстренных ситуациях. В целях безопасности рекомендуется расположить кнопку на дальнем расстоянии от пильного диска. Изготовление скользящей упорной планки, предназначенной для настройки толщины отрезаемых частей заготовки. Упор закрепляется струбцинами.

После окончания монтажных работ необходимо проверить работоспособность циркулярного станка. Диск должен вращаться строго в 1 направлении. В противном случае нижняя кромка будет двигаться, что приведет к разбросу опилок и иного производственного мусора, возникающего в процессе пиления досок. Рекомендуется протестировать самодельное устройство, распилив тонкую деталь

Важно, чтобы перед началом пиления станок набрал рабочую частоту вращения шпинделя

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

https://youtube.com/watch?v=w6RRIT-3jIQ

Техника безопасности

С позиций техники безопасности, затея использовать болгарку в качестве пильного станка является весьма опасной и нежелательной. Слишком большая скорость вращения диска, ненадежное крепление инструмента, невозможность установки качественной защиты — все эти факторы единогласно требуют отказаться от затеи и обратиться к другим вариантам.

Однако, если решение принято, необходимо учесть следующие требования:

• устойчивость, неподвижность станины;
• жесткое крепление инструмента, невозможность вибрации или подвижек болгарки;
• использование только высокоскоростных пильных дисков.

Кроме того, необходимо соблюдать общие правила работы на циркулярном станке, основными из которых являются:

• исключено наличие свисающих завязок, рукавов, концов одежды;
• запрещено перемещать заготовки голыми руками в непосредственной близости от пильного диска;
• при заклинивании заготовки немедленно отключить станок и устранить возникшую проблему;
• начинать работу только после набора полной скорости вращения;
• запрещено тормозить диск после отключения руками или посторонними предметами, необходимо дождаться самостоятельной остановки.

Соблюдение правил безопасности является обязательным условием работы с деревообрабатывающими станками. Они считаются наиболее травмоопасной группой производственного оборудования, поэтому игнорировать правила ТБ ни в коем случае нельзя.
