Самодельная бетономешалка из 200 литровой бочки (видео)
1.1 Электрический агрегат
Если вас интересует, как сделать бетономешалку своими руками, но вы хотите получить более совершенный агрегат, чем с управлением ручного типа, то эта инструкция для вас.
Самодельная ручная бетономешалка из бочки не сравнится с электрическим агрегатом как минимум потому, что в случае с последним получение цементного раствора займет значительно меньше сил. Итак, изготовление конструкции потребует от вас подготовки определенных материалов, список которых приведен ниже.
1.2 Что понадобится?
- Емкость, которая будет мешать цемент. Для этого также можно использовать небольшую бочку или другой металлический резервуар.
- Электродвигатель от стиральной машины. Можно выбрать и другой, но мотор от стиральной машины обычно выдерживает большие нагрузки. Тем более что двигатель стиральной машины, особенно старой, не так сложно найти.
- Приводной вал.
- Арматуру для лопастей. Можно использовать обычные металлические уголки.
- Несколько подшипников.
- Металлические элементы для изготовления каркаса.
С использованием двигателя от стиральной машины и бочки емкостью около двухсот литров вы сможете получать от семи до десяти ведер цемента за один подход. В среднем этого хватает с головой для одного цикла строительных работ.
Опорная стойка для бетономешалки сваренная из уголков
Чтобы агрегат электрического типа более эффективно мешал раствор, емкость можно дополнительно оснастить винтовыми лопастями. Они устанавливаются под углом в 30 градусов.
Если мотора от стиральной машины у вас нет, то можете поискать двигатель, скорость вращения которого составляет около полутора тысяч оборотов в минуту. Желательно, чтобы при этом скорость вращения вала была не более 48 оборотов.
Используя мотор с такими параметрами для производства агрегата, вы сможете добиться наиболее оптимальных результатов смешивания: раствор будет высококачественным, а сухих комков в нем не останется. Помимо этого, чтобы двигатель работал в нормальном режиме и не подводил вас в самый ответственный момент, вам понадобится установить редуктор, а также шкивы ременной передачи.
1.3 Приступаем к сбору агрегата
Как сделать бетономешалку в домашних условиях с применением двигателя от стиральной машины или другого устройства – читайте ниже:
- С обеих сторон бочки или другого резервуара следует просверлить отверстия, которые будут соединять вал с барабаном.
- Что касается отверстия для загрузки и выгрузки смеси, то оно обустраивается по тому же принципу, как и в случае с ручной конструкцией.
- На днище резервуара следует установить зубчатый венец, выступающий частью редуктора. Здесь же необходимо вмонтировать и шестеренку с небольшим диаметром.
- Теперь самый ответственный момент. Чтобы обычная бочка стала электрической бетономешалкой, нужно вставить подшипник с большим диаметром в кусок трубы, которая будет приварена к емкости. После этого сам вал следует соединить с моторчиком.
- Для того чтобы эксплуатация электрической бетономешалки была более удобной и при необходимости ее можно было перемещать по строительному участку, конструкцию можно оборудовать колесами. Колесики устанавливаются на обточенные концы оси, выполненной из металлической арматуры. Диаметр в данном случае должен составлять 40-45 мм.
- Еще один немаловажный момент. Чтобы упростить работу с агрегатом, его можно дополнительно оснастить поворотным механизмом. Если вы не знаете, как это сделать, то здесь нет ничего сложного. При помощи сварки нужно соединить два отрезка металлической трубы диаметром 50-60 мм с несколькими упорами, а также корпусами подшипников. После этого устройству останется только приварить заглушки и ручки.
Устройство бетономешалки с электрическим приводом
Пошаговая инструкция по сборке
Вне зависимости от выбранного типа конструкции при сборке бетономешалки своими руками нужно придерживаться стандартного алгоритма:
- соорудить каркас приспособления;
- установить емкость для замешивания бетона;
- подключить двигатель и редуктор.
Готовая конструкция по возможностям уступит покупной, но позволит быстро и без лишних усилий замешать цемент для ремонта и небольшого строительства.
Каркас
Каркас для бетономешалки своими руками нужно сваривать из стальных уголков, прочных металлических труб или П-образного профиля. Деревянные рейки не подойдут, они не обладают необходимым запасом прочности.
Схема изготовления каркаса выглядит так:
- От металлической трубы или профиля отрезают две части по 60 см и четыре — по 80 см.
- Более короткие отрезки размещают горизонтально, а длинные приваривают к ним под наклоном, формируя треугольное основание.
- К ребрам конструкции дополнительно прикрепляют два отрезка трубы по 50 см.
При изготовлении своими руками бетономешалки на основе стиральной машины рекомендуется пользоваться именно сваркой. Крепежные болты и шурупы — не лучший вариант, со временем они ослабнут, и конструкция потеряет надежность.
Поворотный механизм
После изготовления каркаса необходимо сделать своими руками поворотный механизм для бетономешалки. Для этого нужно:
- Приварить две гайки к вершинам треугольника. По диаметру они должны быть такими, чтобы в них проходила и могла поворачиваться труба шириной 30 мм.
- Протягивают через полученные ушки металлический вал и запрессовывают его концы.
- Устанавливают сбоку кольцо или рукоять для приведения поворотного устройства в действие.
Для фиксации узла в рабочем положении приваривают проволочный штырь 8 мм. Для него в переднем кольце просверливают отдельное отверстие.
Емкость
После изготовления каркаса и поворотного механизма можно переходить к установке бака от стиральной машины. Емкость для перемешивания бетона своими руками делают так:
- Устанавливают металлическую заглушку на сливное отверстие бака. Рекомендуется использовать сварку, другие способы крепления не обеспечат достаточной герметичности.
- Из бака стиральной машины удаляют активатор и ставят на его место вал подходящего размера.
- Из металлического листа вырезают своими руками лопасти для перемешивания бетона. Их рекомендуется загнуть плоскогубцами для достижения максимальной эффективности.
- Лопасти крепят к металлической полосе, после чего приваривают последнюю к валу.
- Делают верхнюю часть емкости из стальных листов. Их приваривают к ободу барабана и друг к другу, чтобы придать баку конические очертания и сформировать узкое выходное отверстие.
- Прикрепляют бочку к основанию.
На данном этапе нужно обращать особое внимание на качество сварки. От нее зависит герметичность конструкции
Если бетономешалка на основе стиральной машины будет пропускать воду, песок и другие компоненты, сделать хороший цемент не получится из-за нарушения пропорций.
Двигатель и редуктор
В последнюю очередь проводят установку двигателя от стиральной машины на бетономешалку. Размещают его в задней части бака под днищем. Алгоритм выглядит так:
- К дну емкости прикрепляют большую шестерню — она будет обеспечивать вращение барабана.
- На опорную раму ставят двигатель от стиральной машины. Закрепить его можно болтами с гайками при помощи металлических уголков.
- Большую шестерню соединяют с шестерней бендекса, а последнюю — с крупным шкивом.
- На двигатель устанавливают малый шкив. Между двумя колесами натягивают ременный привод. Шкивы располагают в одной вертикальной плоскости. В противном случае ремень будет соскакивать при работе устройства.
Если агрегат предстоит использовать на улице под открытым небом, то двигатель от стиральной машины на бетономешалке следует прикрыть кожухом. Сделать его можно из автомобильной камеры.
Кожух позволит защитить мотор от сырости. Но по бокам нужно предусмотреть вентиляционные отверстия. Если закрыть мотор наглухо, он начнет перегреваться при работе и в итоге перегорит.
На последнем этапе нужно только подключить двигатель, снятый со стиральной машины, к кнопочному выключателю. Готовую бетономешалку своими руками запускают и проверяют в работе.
Варианты смешивания
В самом простом случае «на скорую руку» можно приготовить раствор без вспомогательных устройств. В любую емкость высыпается раствор и перемешивается обычной лопатой при постепенном добавлении воды. В некоторых случаях, при небольшом объеме раствора, можно обойтись совсем без ёмкости и приготовить смесь на твердой ровной поверхности. Это неэффективно, утомительно и некачественно, поскольку смесь быстро высыхает.
Иногда используют дрель со специальной миксерной насадкой и круговыми движениями перемешивают раствор в ведре. В этом случае электроинструмент, не рассчитанный на подобные нагрузки, быстро выходит из строя, а смесь перемешивается не полностью. На участках около краев обычно остаются сухие пустоты.
Поэтому целесообразно собрать простую самодельную бетономешалку.
Существует три способа размешивания бетонного раствора:
- Гравитационный.
- Вибрационный.
- Комбинированный.
Из бочки (ручная и с электроприводом)
Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна
Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже. В верхней части рамы по центру установлены подшипники, в которые продета ручка
Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку
В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.
В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.
Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.
Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).
Электро-бетономешалка своими руками из бочки и двигателя стиральной машины
Эта бетономешалка редукторного типа. Для изготовления этой модели понадобились:
- бочка из оцинкованной стали на 180 литров (диаметр 560 мм, высота — 720 мм);
- двигатель стиральной машины — 180 Вт, 1450 об/мин;
- маховик и шестерня стартера от Москвича 412;
- два шкива от стиральной машины диаметром 300 мм и 60 мм;
- колеса от садовой тележки;
- металлолом для рамы.
- Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.
- Варим раму из труб, швеллера. Углы рамы усиливаем приварив пластины металла. Все должно быть жестким и надежным. Перекладину делаем серьезную: на ней будет «висеть» бочка с раствором, да еще все будет вибрировать и крутиться.
- Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.
- Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.
- Из труб варим еще конструкции для упора и установки всей «начинки».
- Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.
- В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.
- К приваренной заранее пластине крепим двигатель.
- Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.
- Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа. Ставим на место.
- Остается только электрическая часть. Кабель подключаем через пускатель с кнопкой.
Изготовление бетоносмесителя
Основные детали конструкции
Бетономешалка принудительного действия своими руками изготавливается из нескольких основных узлов:
- Двигателя;
- Редуктора;
- Бака на 200 л;
- Вала;
- Лопастей;
- Рамы
- Подшипников.
Электродвигатель для бетоносмесителя
Кроме того, чтобы собрать все детали в единую конструкцию, понадобятся следующие инструменты:
- Болгарка;
- Дрель;
- Сварочный аппарат.
Подготовка
Прежде чем начинать работу следует подготовить чертежи бетономешалки принудительного действия. Это несколько облегчит работу, а также позволит избежать ошибок и переделок.
Схема бетоносмесителя с горизонтальным расположением барабана
Надо сказать, что существуют различные конструкции подобных агрегатов и в первую очередь они различаются расположением барабана. Он может быть:
| Вертикальным | В этом случае у бочки срезается верх, для засыпки компонентов раствора, и горловина, через которую будет проходить вал. |
| Горизонтальным | Емкость и вал располагаются горизонтально, при этом у нее срезается боковина. |
Чертежи бетономешалки принудительного типа можно выполнить самостоятельно, посмотрев на готовые конструкции, либо найти в интернете.
Сборка смесителя с горизонтальным расположением барабана
Теперь рассмотрим, как собирается принудительная бетономешалка своими руками с горизонтальным расположением бака:
В первую очередь необходимо собрать раму, для этого можно воспользоваться металлическими уголками. Проще всего выполнить два одинаковых треугольника. Уголки соединяются между собой при помощи сварки.
Так как конструкция будет достаточно тяжелой, с одной стороны можно предусмотреть ось с колесами. В этом случае один треугольник рамы должен быть меньше другого. Его размер подбирается в зависимости от радиуса колеса.
- Далее с одной стороны треугольника необходимо приварить площадку для монтажа редуктора.
- После этого к раме крепится ось с двумя кронштейнами, которые привариваются к редуктору.
На фото — пример готового самодельного смесителя
- Далее срезается боковина бочки, для загрузки барабана, после чего она устанавливается на раму. Барабан может жестко фиксироваться при помощи сварки, либо вращаться вокруг оси, для удобства выгрузки готовой смеси. В этом случае конструкция более сложная, кроме того, необходимо предусмотреть фиксацию барабана во время работы смесителя.
- Далее в нижней части рамы выполняется площадка для двигателя и устанавливается сам агрегат. Монтаж двигателя лучше выполнять болтовым соединением.
- После этого к оси смесителя привариваются лопасти, которые будут размешивать раствор.
- В завершение работы следует соединить редуктор с двигателем при помощи ремня, которым осуществляется привод. Для этого, шкивы обоих механизмов должны располагаться в одной вертикальной плоскости.
Теперь самодельная бетономешалка принудительного действия готова, осталось только проверить ее в работе.
Пример самодельного смесителя с вертикальным расположением барабана
Сборка бетоносмесителя с вертикальным расположением барабана
Конструкция аппарата данного типа существенно отличается от вышеописанной машины.
Чтобы изготовить подобный принудительный бетоносмеситель своими руками, надо выполнить следующие действия:
- В первую очередь нужно обрезать дно бочки и срезать горловину, чтобы обеспечить отверстие для оси.
- Далее к бочке надо приварить четыре уголка, чтобы создать опору. Нижняя часть «ножек» укрепляется перемычками, которые будут служить основой для площадки двигателя и редуктора.
Схема простого смесителя
- Далее надо установить в баке вал и выполнить систему его крепления. В итоге вал должен жестко фиксироваться как минимум в двух точках. К примеру, в бочке можно предусмотреть подшипник, который будет удерживать ось.
- Далее к валу нужно приварить лопасти, обеспечивающие размешивание раствора.
- После этого в нижней части нужно выполнить площадку для установки остальных механизмов.
- Следующим шагом является установка редуктора и двигателя, после чего на их шкивы надевается ремень, осуществляющий привод. При монтаже двигателя желательно предусмотреть систему регулировки натяжения ремня.
Чертеж бетоносмесителя
Вот, пожалуй, и все основные моменты изготовления бетономешалки. Конечно, ее производительность будет не такой высокой, как в случае с аппаратами заводского производства, которые за первые 20 секунд размешивают раствор до готовности около 80 процентов, однако ее вполне хватит для выполнения частных строительных работ. Причем, качественно размешивать с ее помощью можно бетонный раствор как с щебнем, так и без крупного наполнителя.
Разновидности хвостовиков насадок
В зависимости от формы хвостовика, насадка может использоваться только с миксером или с дрелью и перфоратором. Вот несколько типов хвостовиков, которые встречаются в насадках для смешивания растворов:
Шестигранник. Это наиболее распространенный тип хвостовиков, который легко зажимается кулачковым патроном дрели. Также такие насадки можно использовать со строительными миксерами. У них такие типоразмеры: 8, 8,5, 9 и 10 мм. Например, одним из популярных является венчик KWB 4977-08 с диаметром хвостовика 8,5 мм.
- Шестигранник с канавкой для пружинного крепления. Данный хвостовик предназначен для патронов типа HEX или быстрозажимных. Эти насадки наиболее удобные для перемешивания смесей шуруповертом, хотя подойдут и для дрели. Однако нужно брать мощное устройство с высоким крутящим моментом.
- Резьбовой. Здесь на конце резьба с затяжной гайкой. Наиболее востребованные типоразмеры М12 и М14. Они используются исключительно в связке со строительными миксерами. Это наиболее надежное крепление, выдерживающее высокие нагрузки и большой крутящий момент, поэтому с такими хвостовиками обычно выпускают крупные венчики для перемешивания тяжелых смесей.
Хвостовик для патрона SDS+. Это тоже один из типов шестигранников, но с канавками под крепление к патрону SDS+. Можно сказать, что данные насадки выпущены специально для перфораторов, поэтому если вы счастливый обладатель такой тяжелой техники, ориентируйтесь на соответствующие насадки.
Существуют еще насадки с хвостовиками под конус Морзе, однако они предназначены для промышленного применения и дома их использовать нецелесообразно.
Конструкции самодельных бетономешалок
Простая механическая
Бетономешалка открытого типа
Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.
Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин
Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк
Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.
Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.
Комбинированная горизонтальная с гребенками
Бетономешалка с гребенчатым иксером
Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.
Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.
Конструкция бетономешалки с наклоняемой бадьей
«Настоящая электрическая»
Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:
- Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
- Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
- Лучший миксер для такой мешалки – рамного типа, приваренный к оси.
Вибрационная
Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.
Типичные ошибки следующие:
Конструкция вибрационной бетономешалки
- Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
- Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
- Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
- Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.
При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.
Вывод
Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.
Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”
***
2012-2020 Вопрос-Ремонт.ру
Вывести все материалы с меткой:
Перейти в раздел:
Как сделать бетономешалку своими руками. Пошаговая инструкция
Порядок работы, описанный в этом разделе, подойдет для сооружения ручной мешалки типа «пьяная бочка». Для сооружения устройств других типов его придется видоизменить. Вот основные шаги:
- Составление проекта, определение объема бочки и размеров всех деталей будущей мешалки.
- Нарезка труб для изготовления станины.
- Сборка опорной станины для мешалки, приваривание к ней муфт.
- Подготовка резервуара: прорезывание люка, приваривание петель и проушин для замка.
- Проведение оси в муфты, прикрепление бочки к оси.
- Фиксация оси в муфтах с помощью гаек.
Не забывайте тщательно промазывать подшипники пластичной смазкой (например, солидолом). Так будет легче работать, кроме того, увеличивается срок эксплуатации самодельной мешалки.
При конструировании самодельной мешалки необходимо строго соблюдать требования ТБ. Все шестеренки следует закрывать кожухами, электрическую схему – заземлять, металлические части – зачищать от заусенцев.
Инструкция: самодельная бетономешалка с двигателем от стиральной машины
Есть два вида бетоносмесителей:
- Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
- Электрический. Бак приводится в движение электрическим двигателем.
Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.
Комплектующие
- Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
- Электродвигатель (мощность 200 Вт).
- Шкив, приводной ремень, выключатель от стиралки.
- Для изготовления основания нужен металлический уголок размером 50х50.
- Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
- В качестве оси понадобится прочный стержень из металла на 4,5 см.
- Редуктор.
- Арматура.
- Полоса из металла.
- Шариковые подшипники.
- Провод.
- Шайбы и болты.
Читать также: Какие вольфрамовые электроды для сварки нержавейки
Инструменты
- Болгарка.
- Ножовка по металлу.
- Дрель.
- Паяльник.
- Сварка с электродами.
Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.
Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.
Пошаговое выполнение работ

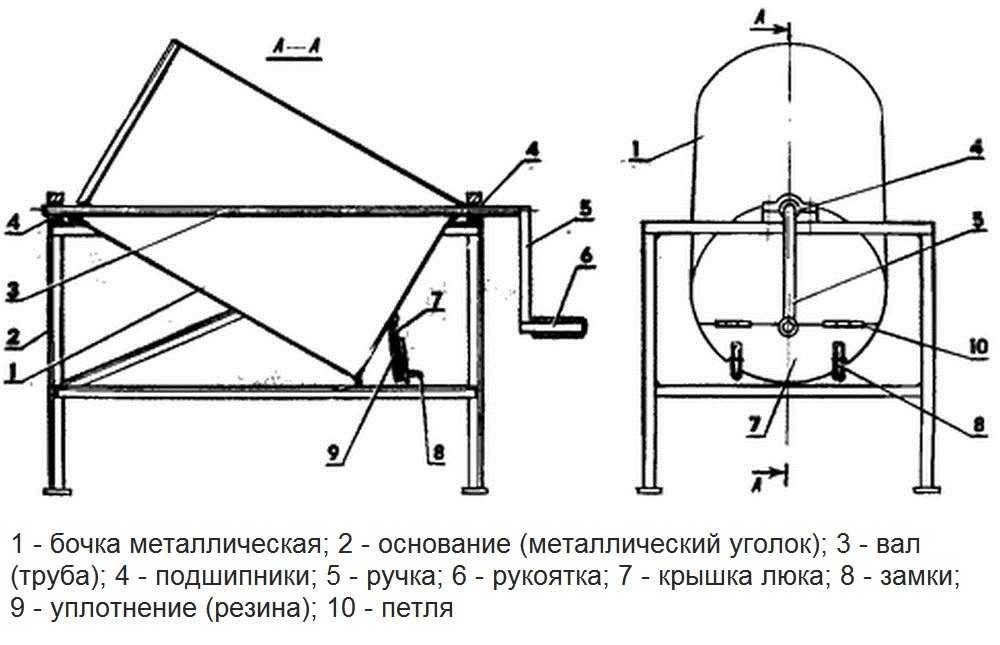

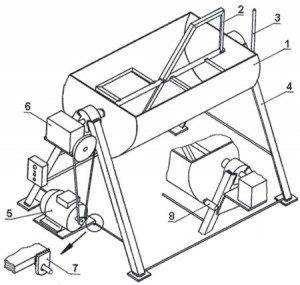

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:
Изготовьте каркас (основание)
Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.
- От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
- Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
- К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
- Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
- Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.
Корпус
К основанию каркаса арматурой прикрепите колеса.
Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.
Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.
Подключение двигателя
Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.
Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.
Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.
Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.
