Теплый пол не греет. Причины неисправности и способы решения. Теплый пол не греет индикатор горит. Теплый пол не греет индикатор горит
Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.
Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.
Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:
- Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
- Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
- Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
- Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
- Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.
Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.
Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.
Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.
При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.
Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаю
Причины неисправности и ремонт водяного теплого пола
Устранение неисправности теплого водяного пола
При обнаружении прорыва теплого пола ремонтные работы проводятся по определенному алгоритму
Здесь важно, чтобы под рукой были практически все основные элементы системы отопления. Порядок действий в ситуации, когда необходимо устранить течь в гидравлическом контуре, выглядит следующим образом:
прерывается подача воды в водяные контуры
Для этого используются все отводы питания на коллекторе (неизвестно, в какой цепи произошло прерывание);
если поломка вызвана работой инструмента, то вам уже легче, вы знаете, где течь;
место протечки очищается от стяжки и строительного мусора;
удалить остатки цемента, доступ к поврежденной трубе необходимо осуществлять осторожно. Работать перфоратором нужно поэтапно, отколовывая небольшие фрагменты стяжки в радиусе (10-15 см) от места повреждения.
На этом первый этап ваших действий завершен. Теперь, когда место повреждения перед вами, вся задача сводится к опрессовке водяного контура.
Для этого вам понадобится ножовка по металлу или ножницы по металлу. Края обрезанной трубы тщательно промываются от грязи, стружки и мусора. Края трубок разматываются специальной разверткой. Это делается для того, чтобы выровнять отверстие и что будет дальше. Навесной штуцер не скользил. Только теперь можно вставить фитинг на отрезанную трубу и прижать его. Также таким же образом проводится подготовка и опрессовка другого конца поврежденной трубы.
На место поврежденного участка устанавливается подготовленный отрезок трубы идентичного диаметра и размера, который немного превышает длину удаленного фрагмента.
После завершения монтажа и устранения обрыва можно переходить к запуску водопровода в систему. Если все в порядке и нет побочных эффектов в работе сантехнического контура, можно приступать к восстановлению стяжки.
Возможные причины поломки
Принцип работы теплого электрического пола мало чем отличается от других видов электроприборов. Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.
Прохождение тока к нагревательной системе осуществляется через терморегулятор, основной функцией которого является включение и отключение пола, и регулирование силы его нагрева. Как только он достигнет заданной температуры, термостат отключается, что происходит так же при сильном перегреве покрытия.
Что же может стать причиной слабого нагрева пола или полного отсутствия тепла?
Как правило, чаще всего виновниками являются:
Какова бы ни была причина поломки, ремонт теплого пола электрического, при наличии необходимых инструментов, можно провести самостоятельно.
Как починить электрический теплый пол читайте ниже.
Главные виды недостатков
Как уже говорилось, вероятность возникновения недостатков на новой стяжке достаточно высока. Связывают это с тем, что достигнуть оптимальных условий для застывания бетона достигнуть тяжело.
Чтобы сформироваться с способами борьбы, необходимо знать, о каких видах недостатков говорится. Тогда можно определить и способы их устранения.
- Маленькие трещины до 15 мм. В большинстве случаев возникают при неравномерном просушивании. Для заделывания можно применять обыкновенный клей для плитки.
- Трещины более 15 мм. Сделать хорошую реставрирование будет не легко, благодаря этому эксперты рекомендуют делать сверху новую стяжку толщиной в 3-4 см. Но необходимо учесть, что аналогичный способ устранения уменьшит результативность пола с подогревом.
- «Бухтящий» бетон. Нередко из-за подвижной структуры основания могут появиться вздувшиеся участки на поверхности. В данных случаях необходимо отскоблить данные участки и заполнить вмятины цементом.
- Перепады до 5 мм. Если на поверхности есть неровности, то можно убрать их шлифмашинкой, а вмятые участки заполнить клеем для плитки или раствором цемента марки М300 или М500.
- Большие трещины, до 2 см. Подобный тип дефекта нередко может появиться из-за отсутствия компенсационных швов. Заделывать их понадобится герметизирующим клеем или раствором цемента.

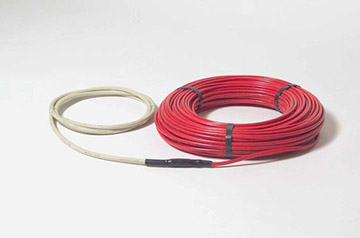

Не греет электрический провод
Ремонт водяного теплого пола выполняется проще. Найти причину неисправности в этом случае также не составит труда. Проблематичнее произвести ремонт электрического теплого пола.
После проведения замеров сопротивления отклонение даже на 5% от указанной производителем величины относится к некорректной работе провода. В этом случае лучше обратиться к специалисту. Желающим выполнить ремонт самостоятельно нужно приобрести специальное оборудование.
Если кабель перегорел, найти место поломки поможет специальный прибор. Он позволит просмотреть провод в стяжке. Для этого система отсоединяется от питания. Сопротивление между жилой и оплеткой должно составлять 1 Ом или более.
Подключение нового участка трубы
При необходимости установки нового участка трубы в систему теплого пола из сшитого полиэтилена, следуйте следующим простым шагам:
1. Определите место, где требуется установка нового участка трубы. Убедитесь, что это место доступно для работы и подключения.
2. Используя инструменты для резки полиэтиленовых труб, аккуратно отрежьте существующую трубу в нужном месте. Убедитесь, что рез отрезанной трубы ровный.
3. Установите отрезанный конец трубы на один из концов соединительного муфты. Убедитесь, что конец трубы плотно входит в муфту.
4. Подготовьте новый участок трубы, который вы планируете подключить к системе. Обработайте конец трубы с помощью специального клея или фитингов, чтобы убедиться в плотном соединении.
5. Присоедините новый участок трубы к муфте, на которую был установлен отрезанный конец существующей трубы. Убедитесь, что соединение плотное и без утечек.
| Номер шага | Описание шага |
|---|---|
| 1 | Определите место установки нового участка трубы. |
| 2 | Отрежьте существующую трубу в нужном месте. |
| 3 | Установите отрезанный конец трубы в муфту. |
| 4 | Подготовьте новый участок трубы для подключения. |
| 5 | Присоедините новый участок трубы к муфте. |
Неправильно выбран кабель, плохая теплоизоляция
Неспособность теплого пола достичь комфортной температуры может объясняться применением недостаточно мощного греющего кабеля.
В норме время нагрева до установленной на терморегуляторе температуры составляет около 30-ти мин, после чего система должна отключить нагреватель (погаснет лампочка на терморегуляторе).
Если кабель греется гораздо дольше или вообще не отключается, значит, ему не хватает мощности.
Неправильный подбор мощности часто обусловлен следующим: владелец рассчитывает мощность отопительной системы, в том числе и теплого пола, по весьма распространенной, но не очень правильной методике — умножает площадь жилища на 0,1 кВт. Получаемые при этом цифры являются настолько неточными, что их смело можно приравнять к «взятым с потолка».
В каждом конкретном случае удельные теплопотери в самый холодный период года могут сильно отличаться, так как эта величина зависит от целого ряда факторов:
- температуры снаружи;
- материала и теплоизоляции ограждающих конструкций;
- количества и площади оконных и дверных проемов;
- ориентации помещения относительно сторон света;
- количества тепла, выделяемого оборудованием.
С методикой расчета можно ознакомиться в специализированной литературе или в СНиПе, посвященном отоплению, вентиляции и кондиционированию.
Теплый пол будет работать плохо и в том случае, если под нагревательным элементом был уложен слишком тонкий слой теплоизолятора.
Существенная доля производимого тепла будет использоваться не по назначению — уходить в грунт или нижерасположенное помещение.
Диагностика поломок
Возможная причина неэффективной работы пола – низкое сетевое напряжение. Ниже того, на которое рассчитан пол.
Если у системы нет запаса по мощности, можно использовать для нормализации нагрева стабилизаторы напряжения.
В большинстве случаев причина того, что пол перестал функционировать – выход из строя одного или больше основных элементов.
Нарушение целостности кабеля
Кабель могли повредить механическим путем (при укладке пола, во время проведения ремонтных работ с использованием перфоратора или УШМ), или он перегорел сам.
Для диагностики необходимо снять финишное покрытие, отключить систему от сети, отсоединить кабель от термостата. Замерить сопротивления самого кабеля и изоляции (между оплеткой и жилой), сверить со значениями, указанными в техпаспорте. Допустимая погрешность – 5 процентов максимум.
Место обрыва ищут с помощью приборов – аудио-детектора (функционирует на тех же принципах, что и металлоискатель) или высоковольтного генератора.
Иногда для идентификации точки повреждения используют термопластины. Когда напряжение низкое, участки кабеля нагреваются. Последовательно прикладывая пластины, можно отыскать обрыв.
Поскольку частая причина обрыва – механическое повреждение, в первую очередь обратите внимание на те места, где повреждена стяжка. Эти участки подлежат вскрытию и ремонту в любом случае: если там еще нет обрыва кабеля, то обязательно будет
Пленка и маты
У этих видов пола строение секционное, подключение секций параллельное. Чтобы понять, какая именно секция вышла из строя, не обязательно даже снимать покрытие: этот участок холодный, в то время как весь остальной пол нагревается нормально.
После демонтажа покрытия на неисправном участке диагностика производится также, как и для кабельного пола: нужно отключить систему от сети, отсоединить провода от термостата, замерить сопротивление на контактах.
Поврежденную секцию восстановить невозможно, только заменить целиком.
Если перестал функционировать весь пленочный пол или все маты одновременно – причина, скорее всего, не в пленке и не в матах, а в терморегуляторе или датчике.
Диагностика исправности терморегулятора
- Проверить фиксацию соединительных клемм от датчика, кабеля, сетевого провода.
- При включенном термостате проверить напряжение кабеля на выходе и входе. Оно должно быть таким же, как напряжение питания.
- Замерить сопротивление датчика, сравнить с паспортными данными.
Если термостат действительно неисправен, то он подлежит замене. Но проблема может быть не в нем самом, а в огрехах монтажа: если термодатчик неправильно установлен, он передает на терморегулятор некорректные данные о температуре.
В результате терморегулятор выключает пол не в соответствии с настройками, а в соответствии с этими некорректными данными.
Термодатчик
Другая проблема с датчиком – его возможная поломка. Пол продолжает работать, но терморегулятор в отсутствие показаний датчика бездействует.
Т.е. пол функционирует не в соответствии с настройками, а постоянно, что приводит к перерасходу энергии.
Чтобы проверить исправность, датчик нужно отсоединить от регулятора, замерить его напряжение и сравнить с паспортным.
Устранение неисправностей водяного пола
Основные неисправности:
- ошибки монтажа;
- сломался циркуляционный насос;
- забился фильтр;
- вытекла вода.
Диагностика
Ремонт теплых водяных полов начинается с диагностики. Чтобы найти неисправность, определите, пол не греет только в одной комнате, или во всех? Если в одной, проблема в коллекторе или змеевике этой комнаты. Если во всех, проблема в котле, малом уровне воды, забитом фильтре или неисправном насосе. Диагностику начинайте с проверки уровня воды в системе отопления. Долейте воду, чтобы потекла из дренажной трубки. В 20% случаев после доливки воды работа полов улучшается.
Даже если теплые водяные полы не греют только в одной комнате, проверьте фильтр. Выкрутите его и осмотрите картридж. Если он грязный, значит все элементы отопления нуждаются в промывке. Грязный фильтр, как и грязевые отложения, ухудшают движение воды по системе, поэтому в половине случаев ошибки монтажа проявляются после снижения напора. Ведь змеевики выполняют из труб внутренним диаметром 5-10 мм. Неправильный изгиб трубы и затор из грязи приведут к ухудшению работы пола.
Если у вас установлены краны для спуска воздуха, попробуйте прокачать систему. Откройте кран, и вода из расширительного бачка выдавит воздух наружу. Когда из крана пойдет жидкость без воздуха, закройте его, и заполните систему до выхода воды из дренажной трубы. Если таких кранов у вас нет, обратитесь к тем, кто монтировал теплый пол, чтобы они исправили свои ошибки, или показали места их установки. Нередко ремонт теплых полов сводится к чтению инструкции и обучению правильной эксплуатации.
Выпустив воздух, включите насос, и послушайте его. Нормально работающий агрегат издает однотонное гудение без щелчков, стуков, вибраций и посторонних звуков. Если он работает неровно, с вибрациями, громким гудением или появляющимися и исчезающими звуками, слейте воду с системы отопления, и отключите насос. Отнесите его в сервисный центр для проведения диагностики и, если необходимо, ремонта.
Если после насоса установлен манометр, заглушите обратку (возвратную трубу) и включите насос. Правильно работающий насос создаст давление 0,5 атмосферы(бар) или 7-9 паскалей. Меньшее давление говорит о плохой работе или утечке жидкости. Оставьте насос включенным на 1-2 часа. После чего долейте воду в систему. Если утечек нет, вода сразу же польется из дренажной трубы. Если вода полилась не сразу, понадобится опрессовка всей системы и каждого контура по отдельности. Выполнить такую работу самостоятельно сложно – требуется оборудование. Только по результатам опрессовки мастер установит место утечки воды, из-за которого не нагреваются теплые полы.
Если вы не знаете, как включить насос, не включая систему теплого пола, обратитесь к специалистам. В противном случае велик риск повреждения насоса, удара током, короткого замыкания и пожара.
Устранение течи
Если вы обнаружили подтекание коллектора, слейте воду с системы. Если подтекает муфта соединения металлопластиковых труб, открутите и снимите фиксирующую гайку, снимите кольцо, и извлеките муфту из трубы. При повреждении любого резинового колечка замените муфту целиком. Чтобы устранить течь в змеевике понадобится замена теплого пола в отдельной комнате.
Промывка
При правильной эксплуатации пола промывка нужна не чаще одного раза в 10 лет. Если вы залили нефильтрованную воду в систему отопления, вместе с ней попала грязь. Высокая температура приводит к образованию грязевых пробок, которые сужают просвет трубы и снижают эффективность работы всей системы. Для промывки обратитесь к специалистам – для проведения этой работы необходим подбор реагентов, который может произвести только мастер.
Элементы такой отопительной системы
Принцип работы водяного греющего пола достаточно прост. Под напольным покрытием располагаются трубопроводы, по которым циркулирует горячая вода. Она отдает свое тепло полу, тем самым обогревая помещение. Система включает в себя такие элементы:
- котел водонагревательный;
- насос для нагнетания воды, если он отсутствует в отопительном приборе;
- шаровые клапаны, располагающиеся на входе котла;
- трубы для разводки и для укладки по всей поверхности пола;
- коллектор вместе с системой регулирования и настройки работы теплого пола;
- фитинги для соединения коллектора с трубопроводом и прокладки основной трассы.
Вот как это выглядит:
Агрегат #1 — водонагревательный котел
Котел, выбранный для установки, должен иметь достаточную мощность для того, чтобы справляться с подогревом теплоносителя в пиковые моменты работы контуров. Кроме того он должен иметь небольшой запас мощности. Ориентировочно эта величина должна составлять суммарную мощность всех обслуживаемых теплых полов, увеличенная на 15-20%. Кроме того нужен циркуляционный насос. Чаще всего он уже входит в комплектацию большинства моделей котлов. Дополнительное устройство может понадобиться только в том случае, когда площадь отапливаемого помещения более 120-150 кв. м. На случай профилактики или ремонта котла без слива воды из всей системы на выходе и входе отопительного прибора устанавливаются запорные клапаны.
Агрегат #2 — коллектор
Коллектор – устройство, отвечающее за распределение горячей воды по отопительным контурам, а так же настройку и регулировку теплых полов. Прибор должен иметь достаточное количество выводов, чтобы подключить к ним все контуры. Наиболее простые модели оснащены только запорными клапанами. Они предельно дешевы, но не дают даже минимальной возможности настраивать систему. Приборы с регулировочными клапанами позволяют проводить коррекцию расхода воды для каждого контура, что позволяет настраивать теплый пол для наиболее равномерного обогрева помещений.
В обязательном порядке коллектор любой модели оснащается сливным отводом и специальным воздухоотводным клапаном. Наиболее удобны в использовании устройства с сервоприводами на клапанах, оснащенные предварительными смесителями, которые перемешивают подаваемую в систему прогретую воду с возвращающейся остывшей и тем самым регулируют ее температуру. Такой прибор полностью автоматизирует функционирование теплого пола, однако его стоимость очень велика.
Агрегат #3 — трубы для системы
Чаще всего для укладки водяного тёплого пола используют трубы:
- Полипропиленовые. Предпочтительнее вариант с армированием стекловолокном, что снижает показатель линейного расширения при нагреве.
- Из сшитого полиэтилена.
- Металлопластиковые.
Вне зависимости от материала детали должны иметь маркировку «для отопления», выдерживать давление 10 бар и температуру до 95С. Диаметр труб – 16-20 мм.
3 . Как узнать, какой именно элемент системы вышел из строя?
Если на потолке подвала или первого этажа появились мокрые пятна, понятно, что повреждены сами трубы. На тот же указывает сырость в помещении, плесень, гибок. Пол может перестать нагреваться или, наоборот, чрезмерно нагреваться – сломался термостат или терморегулятор. Пол плохо и неравномерно прогревается – значит, дело в неправильной длине контуров; пол «завоздушивается» – скорее всего, дело в том, что трубы уложены с перепадами по высоте. Могут быть проблемы по электрической части, иногда выходят из строя насос, розетка или вообще проводка. Часто теплый пол не выдерживает неправильной эксплуатации: комнату перегружают шкафами или другой тяжелой мебелью без ножек, хотя большая часть обогреваемой поверхности должна быть свободной.
Недостаточный нагрев водяных полов
Здесь главной причиной нестабильной работы являются недочеты, допущенные в процессе монтажа. Низкая производительность может быть связана с некорректным использованием водяного насоса, малой мощностью котла.
Распространенные ситуации:
- если наблюдается неоднородный или недостаточный нагрев, следует удостовериться в работоспособности котла. Нужно убедиться, что на распределительном щите открыты краны, тумблеры должны быть повернуты вдоль труб;
- циркуляционный насос в активном состоянии слегка шумит, вибрирует. Если при осмотре выявлено, что с питанием все в порядке, а пол не нагревается, значит, возникли проблемы с насосом – он нуждается в ремонте или замене;
- причиной сбоя в работе системы может стать проникновение воздуха в трубы. Избавить от этой проблемы могут лишь специалисты;
- котел с недостаточной производительностью не способен полноценно обслуживать теплые водяные полы, при выборе нагревающей емкости следует оставлять запас мощности или ограничить отопление в неиспользуемых комнатах.
Если чувствуется, что на отдельных участках поверхность прогревается сильнее, значит, был неправильно заложен пароизоляционный слой. Придется вскрыть конструкцию и переделать, иначе велик риск возникновения сырости и плесени.
Ремонт теплого электрического пола
Какие участки и элементы могут протекать
Наиболее распространена утечка в металлических трубах. Элементы, которые могут подвергаться разрушению следующие:
- места соединений труб, переходников и швов;
- цельная труба;
- радиатор;
- под контргайкой;
- в контуре теплого пола;
- место между секциями батарей.

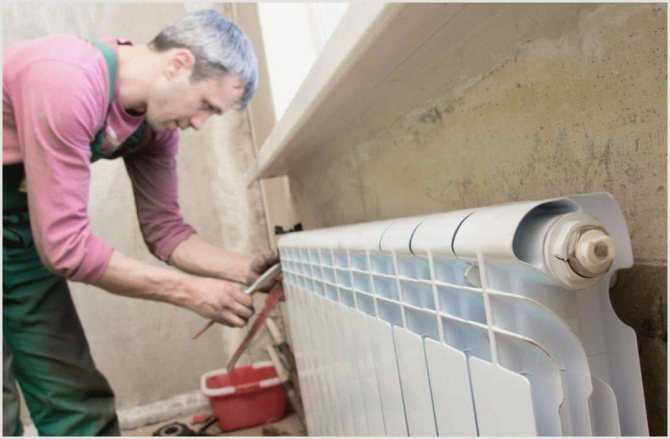

Утечка в системе отопления часто бывает в радиаторах
Чаще всего нарушению целостности подвержены дешевые полимерные трубы. Они ломаются, текут, вздуваются. Также подвержены утечкам металлопластиковые трубы, если они были неправильно подобранны. Есть специальные изделия для системы отопления. Если же в нее устанавливаются трубы для холодной воды, то под действием высоких температур они деформируются и прорываются.
7 . Как отремонтировать поврежденный участок трубы?
Чтобы сделать локальный ремонт поврежденного участка, придется слить воду из контура, разобрать напольное покрытие над местом повреждения трубы, перфоратором демонтировать стяжку. Ножовкой разрезают трубу в месте повреждения. Тщательно очищают трубу от загрязнений, разверткой выравнивают отверстия с одной и другой стороны, надевают на оба конца трубы муфту, обжимают ее клещами. Потом надо убедиться, что отремонтированное место не протекает, обмотать его куском вспененного полиэтилена и залить цементом. Систему после повторного запуска надо будет обязательно обезвоздушить!
Составление заявления в УК
Стандартизированного образца документа нет, но есть список информации, которая должна присутствовать в заявлении:
- указываются именные данные (ФИО) генерального директора УК;
- именные данные заявителя, способы связи с ним (мобильный телефон, email);
- при наличии орфографических и информационных ошибок заявление может быть отклонено;
- суть заявления, сложившаяся проблема. Предпочтение отдается жалобам, которые указывают на нарушение норм законов.
Информация указывается в заявлении:
- информация о УК, ее местоположение и сведения о генеральном директоре руководителя УК;
- информация заявителя, именные, контактные данные, место жительства, наименование подаваемого документа (жалоба, заявление);
- ситуация, послужившая причиной написания и подачи заявления;
- просьба по исправлению ситуации, каких действий заявитель ждет от компании;
- дата написания, подписи;
- лучше добавить существенные доказательства. Приложите фотографии дефектов стены;
- укажите необходимые даты, личные данные, контактную информацию и подпись.
