Однотрубная схема отопления
Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:
- потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
- невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
- необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.
Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.
Схемы систем отопления с жидким теплоносителем
До монтажа системы отопления загородного дома создаются схемы, по которым будут выполнятся установка оборудования. В отоплении с жидким теплоносителем существует несколько разных рабочих вариантов.
Однотрубная горизонтальная
Однотрубные разводки целесообразно применять для одноэтажного дома. На фото видно, что подача и отвод жидкости происходит по одному трубопроводу последовательно проходя через каждый отопительный прибор. Такая схема проста в монтаже и экономична, но не может обеспечить одинакового прогрева всех радиаторов.
Однотрубная вертикальная
Принцип работы вертикальной однотрубной схемы схож с горизонтальной, но применяется для двух и более этажей. Такая система может обходится без циркуляционного насоса, но обязательно предполагает установку воздушных клапанов. Ее не рекомендуется применять для помещений больше 40 м2.
Схема «ленинградка»
«Ленинградка» отличается от однотрубной разводки перемычкой под радиаторами, которая называется байпасом. В этой схеме теплоноситель проходит отопительный контур по одному трубопроводу, не теряя энергию в каждом нагревательном приборе. Поэтому температура в самом отдаленном от теплогенератора приборе будет выше, чем в классическом однотрубном варианте.
Двухтрубная система с нижней разводкой
Двухтрубная схема характеризуется двумя трубопроводами, идущими к отопительным элементам. По одному стояку в радиатор поступает теплоноситель, по другому – уходит обратка. При нижней разводке обе трубы проходят под нагревательными приборами.
Двухтрубная система с верхней разводкой
В двухтрубной системе с верхней разводкой подключение радиаторов происходит параллельно. Эта схема всегда вертикальная. Подающий стояк располагается вверху, а обратный проходит по нижнему контуру.
Лучевая система с коллекторами
При лучевом подключении к каждому отопительному прибору проводится и подающий и обратный трубопровод. Такая схема исключает большую теплопотерю при долгом движении жидкости по стоякам, что дает одинаковый прогрев каждого прибора. В лучевых системах необходимо использовать распределительный коллекторный узел, который регулирует подачу и возращение обратки на каждый радиатор.
С принудительной и естественной циркуляцией
Принцип действия каждой отопительной системы заключается в движении теплоносителя от котла к приборам отопления и возращению в виде обратки. Это движение может быть организовано естественным образом либо принудительно.
Естественная циркуляция теплоносителя обеспечивается благодаря разницы в температуре и весе. Горячая жидкость расширяется и приобретает меньшую плотность и вес на выходе. После прохождения радиаторов она охлаждается, увеличивается в весе и выталкивает горячую воду для подачи. Таким образом, появляется давления в подающем трубопроводе и обратном, и обеспечивается движение теплоносителя. В таких системах трубопроводы подачи и обратки устанавливаются с наклоном.
Там, где невозможно обеспечить циркуляцию естественным способом, используется принудительный метод при помощи специального насоса. За счет давления он поддерживает необходимую скорость движения теплоносителя по системе. Прибор можно установить, как на подающем трубопроводе, так и на обратном. Применять циркуляционный насос допускается на любой системе, независимо от выбранной схемы.
Режимы циркуляции теплоносителя
Перемещение рабочей жидкости при обустройстве отопления в верхней и нижней части строения может осуществляться в следующих режимах:
- принудительном;
- естественном (вертикальная однотрубная и двухтрубная разводка отопления).
Принудительная циркуляция
Данный способ перемещения подогретой рабочей жидкости в верхней части строения от нагревательного агрегата и ее возвращение предполагает наличие насосов. Реализация такого подхода не требует расположения отдельных труб под наклоном.
Впрочем, устройство отопления с принудительной циркуляцией имеет ряд недостатков:
- шум при эксплуатации насосов;
- зависимость систем отопления от электроэнергии.
Естественная циркуляция
Движение рабочей жидкости обеспечивается за счет эффекта разности температур. Поскольку горячая вода является менее плотной по сравнению с холодной, становится возможным сделать ее перемещение под напором последней. Благодаря этому обеспечивается взаимное движение разогретого и остывшего теплоносителя.
Для обеспечения работоспособности отопления на основе эффекта естественной циркуляции требуется монтаж труб с различным сечением. Элементы наиболее крупного диаметра применяются при монтаже прямого трубопровода. Помимо прочего, здесь требуется создание наклона трубопровода от радиаторов к генератору тепла и от расширительного резервуара котла к отопительным элементам.
Классификация

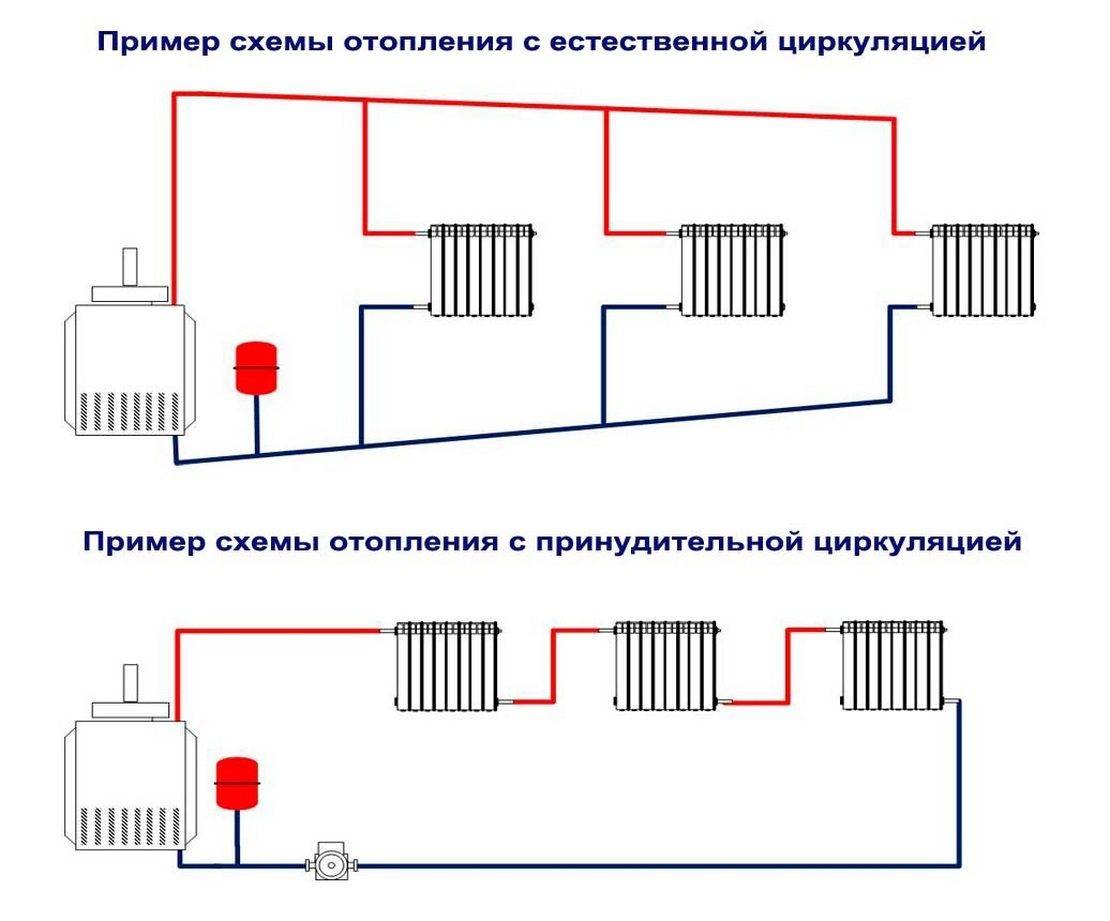

Основное деление систем – с естественной и принудительной циркуляцией. В первом случае отопление используют в одноэтажных домах, так как выше вода просто физически не сможет подняться. При циркуляции происходит движение теплоносителя по законам физики. При этом учитывается уклон горизонтальных контуров в сторону от котла к радиаторам и наоборот. Показатель составляет минимум 0,5%. Тогда вода будет двигаться самотеком.
Преимуществом естественной циркуляции является независимость от электричества. Котел располагается в самом низком месте относительно разводки труб с перепадом высот 0,5-1 м, расширительный бак устанавливается выше разводки с разницей высоты до 50 см, отходящий стояк выводится строго вверх.
Скорость движения воды составляет 0,1-0,25 м/с. Она достигается при правильном расчете диаметра труб и разницы температуры. Если отопление комплектуется закрытым баком, то он устанавливается на уровне котла. Дополнительно ставится воздухоотводчик – в самой высокой точке разводки труб.
При принудительной циркуляции отличается расположение труб, обязательно наличие насоса. Монтаж отопления в доме не надо проводить под углом.
Схема подходит для одно- и многоэтажных домов, но при 2-х этажах и более потребуется установить несколько котлов с отдельными насосами.
Другие виды водяного отопления
Помимо радиаторного нагревания, частный дом можно обустроить теплыми полами или плинтусными батареями.
Виды отопления:
- Теплые полы – это лучший вариант равномерного нагревания комнат, но есть опасность для аллергиков – пыль поднимается вверх, если не уделять внимания чистоте и гигиене пола. Полы имеют принудительную циркуляцию воды, используются часто в загородных домах. Для монтажа надо выбрать схему укладки, так как контур длинный, а вода постепенно остывает, то есть в конце от температуры ничего не останется. Выходом из ситуации становится укладка труб улиткой или двойной змейкой. Перед укладкой напольное основание утепляется, чтобы тепло не уходило в бетон. Это создает дополнительные затраты.
- Теплый плинтус – это сочетание теплого пола и радиаторов. Внешне он выглядит как компактная металлическая батарея, подключаемая по типу теплого пола. По конструкции это медная труба с насаженными на нее алюминиевыми или стальными пластинками, работающими как теплоотражающие ребра. Сверху они закрыты металлическим корпусом.
Плинтусы устанавливаются вдоль стен, либо только по внешним стенам, подключение к котлу последовательное. Для соединения используются узкие пластиковые трубы. При их работе тепло нагревает стену, которая излучает его по периметру комнаты.
Подключение радиаторов и выбор мощностных характеристик
Количество секций напрямую зависит от необходимого для помещения количества тепла. Батареи располагаются в том месте комнаты, где теплопотери наибольшие. Обычно это оконные проёмы и наружные стены. Подключение может происходить тремя разными способами.
Боковое соединение характерно для централизованного отопления. Диагональное же идеально вписывается в схему магистралей, проложенных горизонтально. Как в первом, так и во втором случае, батарея прогревается максимально равномерно.
При монтаже системы однотрубного типа используется разностороннее соединение. Так теплоотдача прибора становится значительно меньшей. Сверху радиатор намного теплее.
Некоторые модели радиаторов разработаны таким образом, что патрубки присоединяются к ним снизу. Разводка в этих устройствах внутренняя.
Однотрубное отопление
Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.
Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.
Горизонтальный тип
Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.
Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.
Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.
Вертикальный тип
Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.
Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.
Гидравлический расчет двухтрубной системы отопления
Цель гидравлического расчёта – уже на этапе проектирования определить минимально необходимый диаметр труб и выбрать (при необходимости) циркуляционный насос достаточной мощности.
Общая последовательность сводится к следующим шагам:
- Расчёт необходимой мощности радиаторов и построение общей схемы теплового баланса.
- Определение расхода теплоносителя в каждом плече схемы.
- Расчёт диаметра трубопроводов.
- Выбор необходимой производительности насоса.
Для большей части мастеров, желающих самостоятельно оборудовать систему отопления небольшого дома можно ограничиться приблизительным расчётом и заложить 10-15% запаса по мощности батарей, котла, диаметру труб и производительности насоса.
Определение минимально необходимой мощности
Для точного расчёта тепловой мощности радиаторов (а, соответственно, и котла)можно воспользоваться калькулятором.
Дома из стандартных строительных материалов и с качественным утеплении потребуют 1,5-2 кВт тепловой мощности радиаторов на 10 м2 площади в северных регионах, 1-1,5 – в средней полосе и 0,6-1 кВт – в южных регионах.
Расчёт делают для каждой комнаты, а потом складывают все показатели. Данные наносят на единую схему для дальнейших расчётов.
Расход теплоносителя
Количество необходимого в единицу времени теплоносителя рассчитывают для каждого плеча схемы.
Для этого используют формулу: G=860*q/ΔТ, где
- G — расход теплоносителя кг/ч;
- q — тепловая мощность радиаторов в рассчитываемом участке (кВт);
- ΔТ — разность температуры теплоносителя на входе и выходе радиатора, обычно принимают 20 оС.
Для дальнейших расчётов результат переводят в данные для воды при температуре 60оС (наиболее частый параметр в индивидуальных домах).
Используют формулу: GV = G /3600ρ, где
- GV — расход воды, измеренный в л/сек;
- ρ — плотность воды при 60оС.
Результат: 129/3600*0,983=0,035 л/сек.
Далее необходимо получившееся значение найти в таблицах гидравлического расчёта труб, их можно найти на сайтах производителей труб.
Пример такой таблицы.
Для нашего примера достаточно будет трубы с внутренним диаметром не менее 16 мм.
Расчёты проводят отдельно для каждого контура и отображают на схеме. Складывая расход по участкам, получают общий показатель, который учитывают при выборе труб стояков и циркуляционного насоса.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.

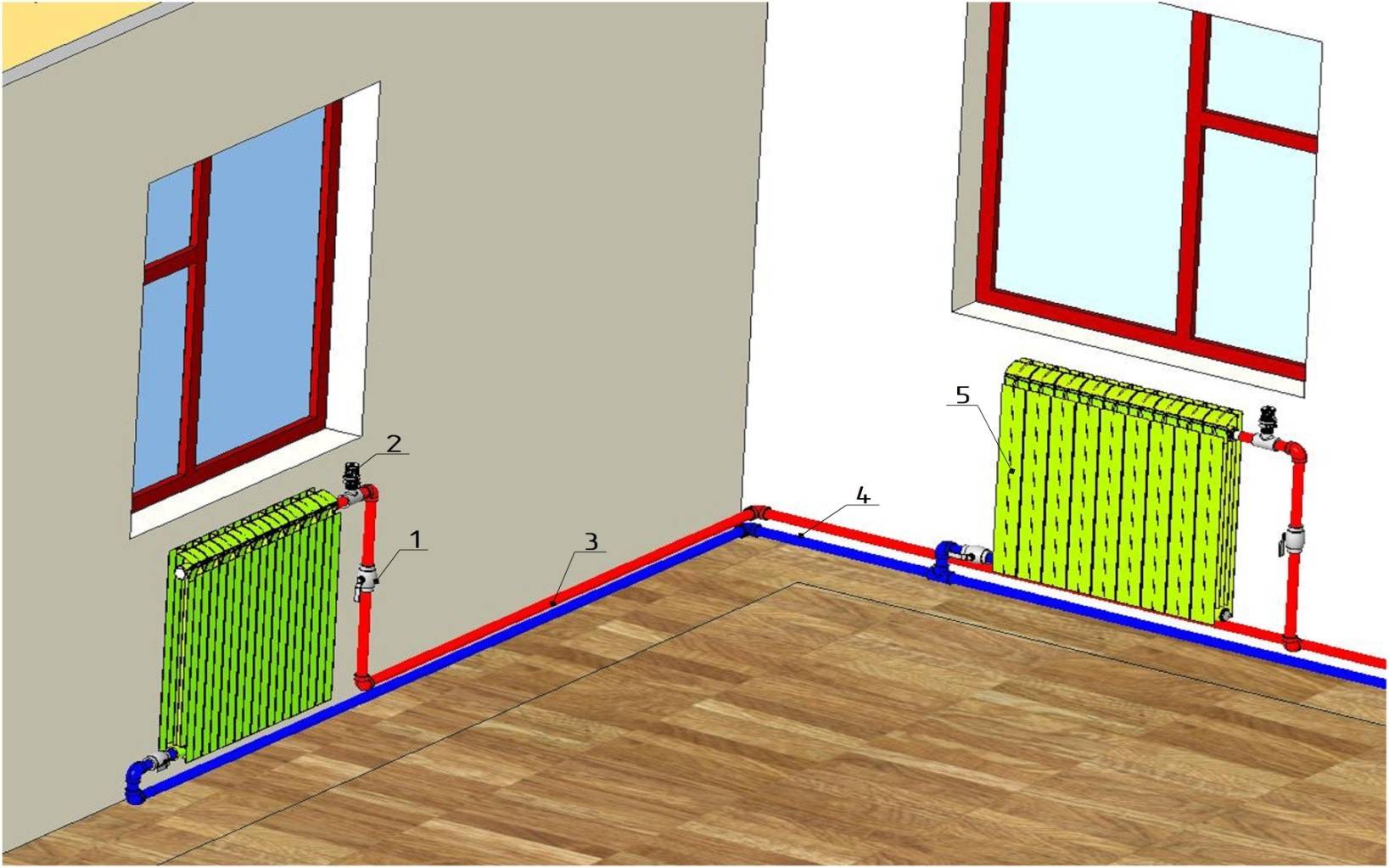

Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Схемы отопления в частном доме своими руками
Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.
Всегда можно выбрать подходящий вариант
Схема однотрубной системы отопления частного дома своими руками
Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:
- теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
- пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
- на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.
Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.
Однотрубная модель не всегда эффективна
Схема двухтрубной отопительной системы
Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.
В зависимости от выбранной разводки двухтрубная схема может быть:
- Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
- Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
- Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

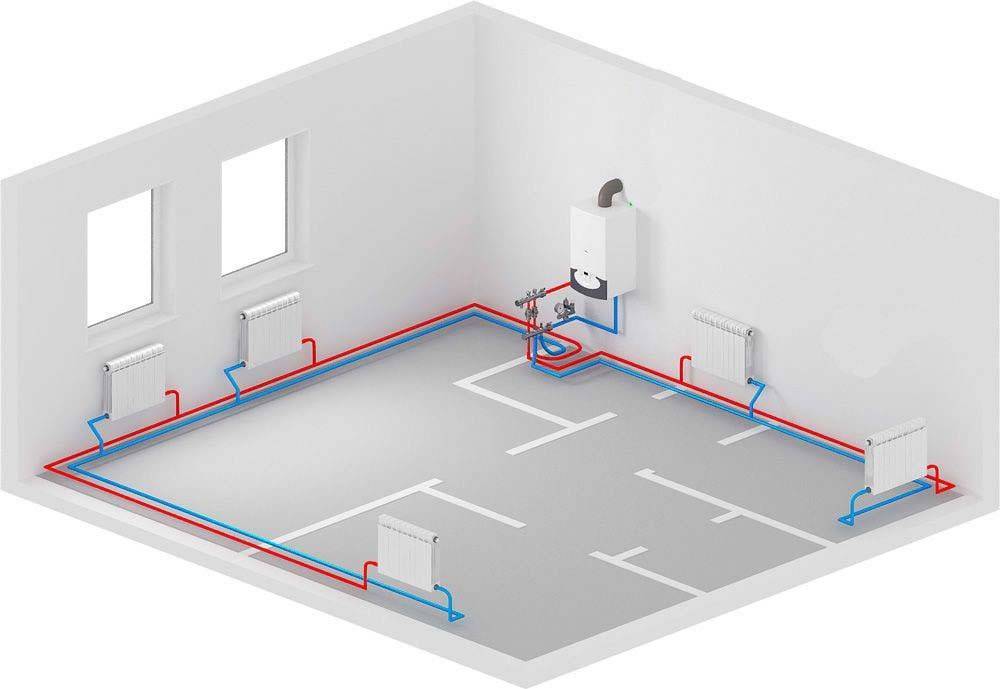

Двухконтурный контур позволяет лучше прогреть все комнаты
Схема водяного отопления двухэтажного дома
При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.
Схема выбирается индивидуально
Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.
Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.
Коллекторная схема обойдется дорого
Оценка
Преимущества
Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:
- Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
- Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;
Коллекторный шкаф — узел управления отоплением во всем доме.
- Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
- Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.
Подводки отопительных приборов будут скрыты настеленным по лагам полом.
Недостатки
Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.
- В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

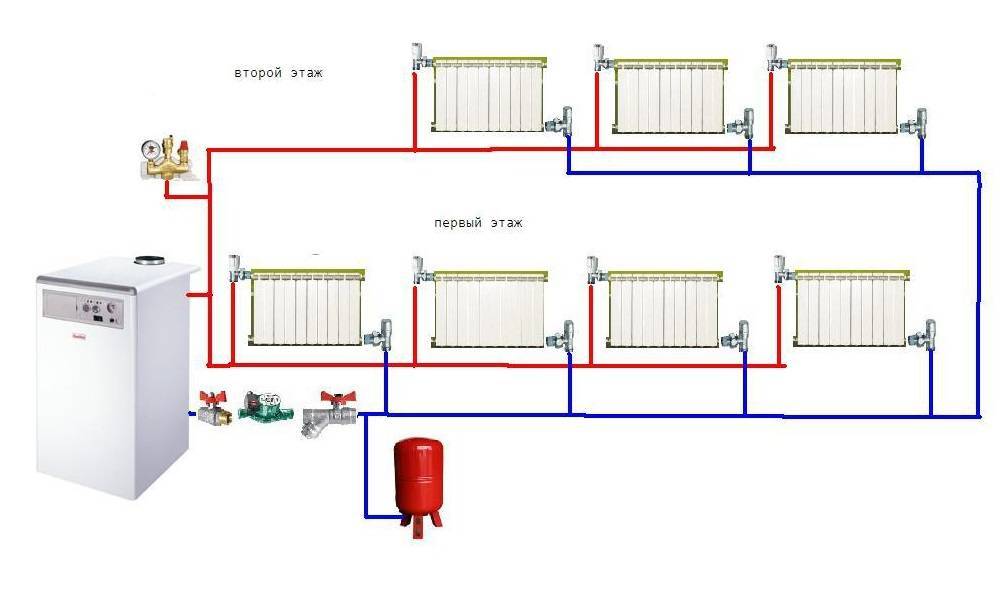

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.
- Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
- Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.
Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.
И собственно недостатки:
- Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
- Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

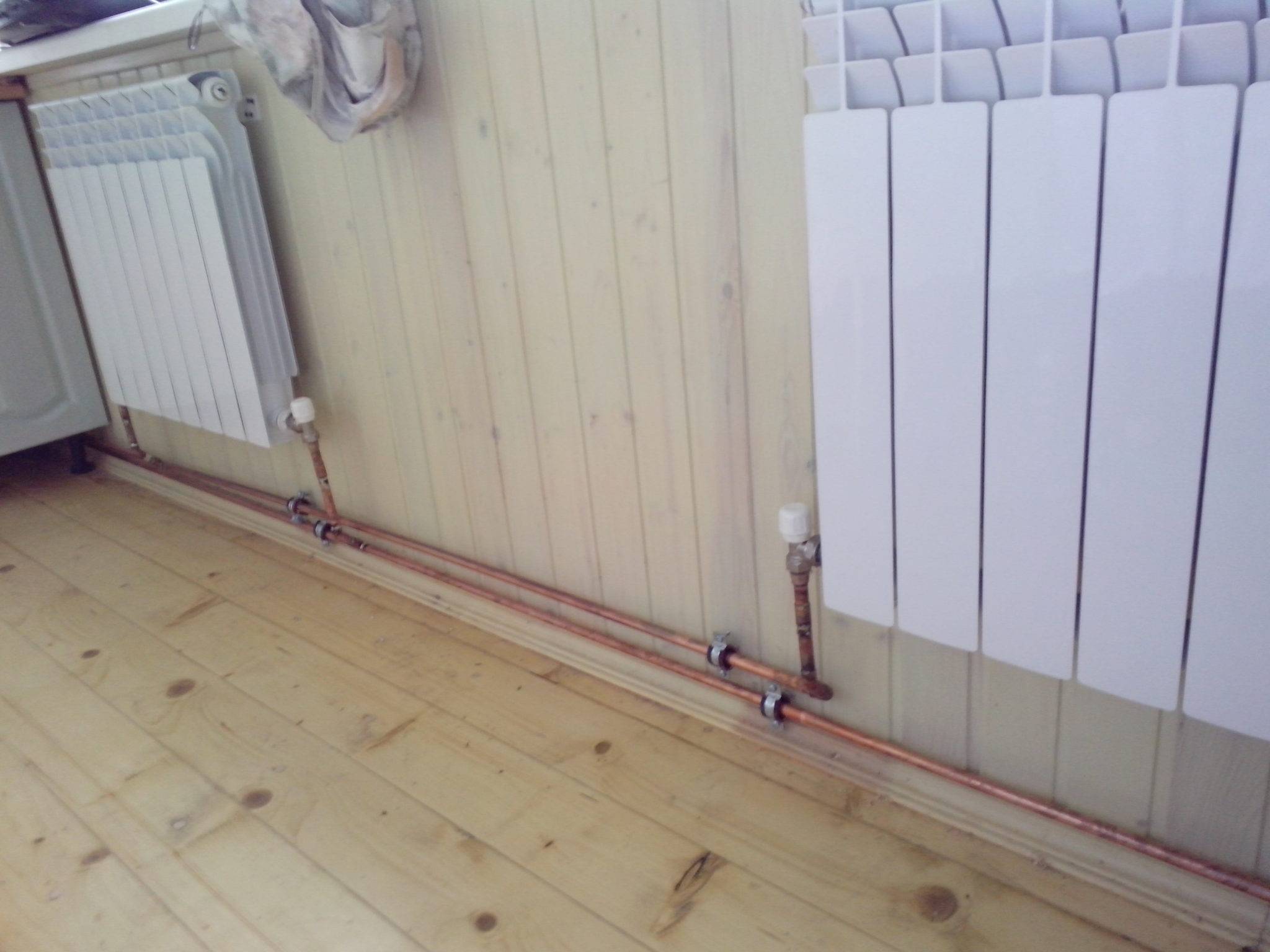

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.
Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.
Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.
Выводы
На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.
Аргументы? К вашим услугам:
- Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
- Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.
Водяной теплый пол: коллекторная разводка полностью оправдана.
Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.
Самотечная система обогревания, достоинства и недостатки
В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.
Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.
При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.
Самотечная система отопления имеет следующие преимущества:
- Равномерность распределения тепловой энергии
- Устойчивое действие
- Автономность от электросетей
У самотечной системы отопления есть и недостатки:
- Сложный монтаж. Требуется соблюдение угла уклона трубопроводов
- Значительная протяженность труб
- Потребность применения разнокалиберных труб
- Инерционная система. Она снижает степень управления отопительным процессом
- Потребность нагрева воды до относительно высокой температуры, что ограничивает использование полипропиленовых материалов для труб
- Значительный объем трубопровода
- Невозможность подключить «тёплые полы»
Выводы и рекомендации
Двухконтурная система подходит для большинства домов разной этажности и площади. Главное – правильно подобрать конструкцию и сделать расчеты. Тогда в комнатах будет тепло, а все элементы теплосистемы прослужат долго.
При покупке комплектующих не берите дешевые китайские модели
Иначе все отопление через пару лет придется переделывать.
Если в систему планируется заливать незамерзайку, при покупке радиаторов и комплектующих обращайте внимание на совместимость с такими растворами.
Нередко установить такую теплосистему легче, чем добиться ее стабильной работы. Поэтому, если не получилось отбалансировать все элементы самостоятельно, не бойтесь обращаться к специалистам.
