Какие дополнительные элементы нужны каркасу
Существует много вспомогательных комплектующих для гипсокартона – их насчитывается не один десяток. Но некоторые из них разве что в каталоге можно увидеть, так как они имеют специальное назначение. А мы рассмотрим те элементы, которые применяются чаще всего — их достаточно любому мастеру.
Соединитель двухуровневый для CD профиля применяют для закрепления этих профилей на различных уровнях. При этом направления перпендикулярны друг другу. Так как эта деталь продается в виде развертки, то перед работой ей придадим форму буквы «П», для этого изогнув. Для монтажа потребуются особые саморезы (2 штуки – по одному с каждого края).
Соединители одноуровневые для CD профиля называют «крабами». Они предназначены для закрепления деталей в пределах одного уровня. Как и в предыдущем случае, их располагают крест-накрест, перпендикулярно друг другу. Если нагрузка на квадратный метр составляет не более 20 кг, то саморезы не потребуются – достаточно защелкивания профилей. В противном случае потребуется 2 самореза – с одной и другой стороны.
Прямой подвес для CD профиля используется при монтаже подвесных потолков. Эта деталь закрепляется непосредственно на потолочной поверхности. Перед соединением с профильным элементом подвес изгибают в виде буквы «П». Затем вворачивают, по краям, 2 самореза. Длина данного изделия (стандартная) составляет 12,5 см. В продаже встречаются и другие варианты – от 7,5 до 30 см. Нагрузка, которую готов выдержать подвес, составляет 40 кг.
Анкерный подвес, называемый также подвесом с тягой, тоже служит для соединения поверхности потолка и CD профиля. Он нужен тогда, когда прямой подвес имеет недостаточную длину. Сам подвес вставляется в профиль, а его тяга должна быть продета через специальные отверстия, имеющиеся в пружине. Тяга может быть длиной 25, 50 и 100 см. Максимум нагрузки – 25 кг.
Удлинитель для CD профиля (иначе, продольный соединитель) способен сделать профильный элемент длиннее. Эта деталь вставляется в него с торцевой стороны, при этом выступы, похожие на рога, должны быть направлены вверх. Как обычно, по краям вкручиваем два самореза для дополнительной жесткости.
Соединитель угловой для CD профиля вполне может заменить собой элемент типа «краб» при монтаже подвесных потолков, имеющих один уровень.
Направляющий профиль для гипсокартона
Рассматриваемые изделия изготавливаются на основании UD или UWпрофиля, маркируются ПН (профиль направляющий).
Первая разновидность направляющих характеризируется повышенной несущей способностью, устойчивостью к деформациям, возможностью сохранять первоначальные габаритные размеры во время нагрузок. Для упрощения закрепления листов гипсокартона профиль часто имеет перфорированную поверхность. Высота изделия 2,7 сантиметра, ширина – 2,8 сантиметра, длина материала 2,5; 3; 4; 4,5 метра.
Направляющий профиль модели UW предназначен для устройства гипсокартонных перегородок. Принцип работы такого каркаса совпадает с предыдущими изделиями, однако такие детали имеют другие габаритные размеры. Стандартная высота изделия 4 сантиметра, ширина профиля имеет значение 5; 7,7; 10 сантиметров. Длина материала 2,75; 3; 4; 4,5 метра.
Расчёт размеров направляющего профиля
Расчёт направляющих для монтажа листов гипсокартона на стены или потолок проводится исходя из площади плоскости. Во время подсчёта количества профилей при составлении шага каркаса необходимо отталкиваться от габаритных размеров гипсокартона, то есть направляющие должны проходить по центру и краях изделия для удобства стыкования.
При монтаже материала шаг продольных профилей выбирается кратным 40 или 60 сантиметрам, поперечных – 50 сантиметров.
Для установки каркаса потолка в комнате с размерами 3*4 метра необходимо 3/0,4= 7 профилей по 4 метра и 4/0,5= 8 профилей по 3 метра. В данном случае общая длина направляющих будет равняться – 7*4+8*3=60 метров.
Стоечный профиль
Назначение стоечного профиля. Такой профиль служит для создания каркаса гипсокартонной стены или потолка. Каркас в свою очередь монтируется в заранее установленные по периметру направляющие.
Пример монтажа стоечного профиля
Для придания большей жесткости каркасу, к несущим вертикальным стойкам крепятся горизонтальные перемычки. Они также нарезаются из стоечного профиля и крепятся к несущим стойкам с помощью саморезов и специальных креплений. Получается своеобразная сетка-каркас из стоечного профиля.
Пример монтажа перемычек
В отличие от направляющего, стоечный профиль, еще его называют стеновой, имеет ребра жесткости на всех сторонах и загнутые внутрь края.
Стоечный профиль для гипсокартона
Размеры стоечного профиля. Вы можете встретить в продаже следующие варианты:
- 60х27мм — для монтажа потолка.
- 50х50мм — для отделки стен.
- 75х50мм — для возведения перегородок.
- 100х50мм — для возведения перегородок.
Наиболее распространенные размеры в ремонте 60х27мм и 50х50мм.
Толщина стоечного профиля колеблется от 0,4мм до 0,6мм, длина — от 3 до 6 метров.
Как посчитать количество профилей
Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
Надо четко представлять как будет выглядеть каркас
Расчет количества направляющих для одной стены
Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:
- Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.
Примерно так выглядит каркас для перегородки
Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.
Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:
- Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.
Сначала монтируются направляющие потолочные профили
Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.
Угловой профиль
Назначение углового профиля. После крепежа листов гипсокартона на каркас возникает потребность выровнять углы и защитить их в дальнейшем от механического воздействия, сколов, трещин. Для этого и нужен угловой профиль. В продаже можно найти разные вариации такого профиля.
- Профиль угловой оцинкованный
- Профиль угловой ПВХ
- Профиль угловой арочный ПВХ
Размеры углового профиля. Для отделки углов гипсокартона ширина полей угла не должна быть большой, достаточно 20-25мм. Поэтому, в продаже, скорее всего, вы найдете следующие размеры уголка:
Этих размеров вполне достаточно для закрепления уголков к стенкам при помощи шпаклевки. Хорошее сцепление получается за счет перфорации, за счет нее уголок хорошо проникает в шпаклевку и после высыхания образует цельную и прочную конструкцию.
Вспомогательные комплектующие каркаса профиля для гипсокартона
Для монтажа системы нужного размера и формы могут потребоваться специальные комплектующие для гипсокартона, у каждого элемента свое конкретное назначение. Вам потребуются соединительная продольная скоба, если надо соединить элементы.
Для фиксации скобы стоит воспользоваться саморезами
Также, возможно, придется приобрести профиль:
- цокольный для создания ограничения по периметру облицовки. Наружная сторона шпаклюется;
- шляпочный для монтажа листового утеплителя. Крепится к основанию. Позволяет отказаться от направляющих;
- г-образный, если надо установить в стене с открытым торцами финишную либо стартовую планку;
- z-образный, чтобы увеличить жесткость системы;
- маячковый, если предстоит выравнивание основания.
Размеры маячкового выбираются индивидуально
Основные виды профилей для гипсокартона
Направляющий
Одним из основных элементов каркаса является направляющий профиль(стеновой) —ПН (UW), имеющий некоторое количество подвидов. Из них основные четыре представителя изготовлены из стали тонкого качества и предназначаются для монтажных работ по созданию каркаса к перегородкам или стенам. К нему фиксируются стойки, например, у направляющего профиля КНАУФ уже имеются готовые отверстия диаметром 8 мм, с помощью которых они крепятся дюбелями к несущему основанию. Это позволяет быстрее осуществить установку каркаса.
Направляющий профиль
Такой профиль бывает:
- длиной300 см;
- высотой боковой части (полки) 4 см;
- шириной основания (спинки) 5; 6,5; 7,5 и 10 см.
Цена направляющего профиля варьирует от 60 р.
Стоечный
Это один из основных составляющих обрешётки, вставляющийся в направляющий профиль, который располагается по периметру объекта. Обладает боковыми частями в С-образного вида. Популярные размеры стоечного профиля ПС (CW) таковы:
- длина – 300; 350; 400 и 600 см;
- высота полки – 5 см;
- ширина спинки – 5; 6,5; 7,5 или 10 см.
Профиль стоечный
Такое изделие может стоить от 150 р.

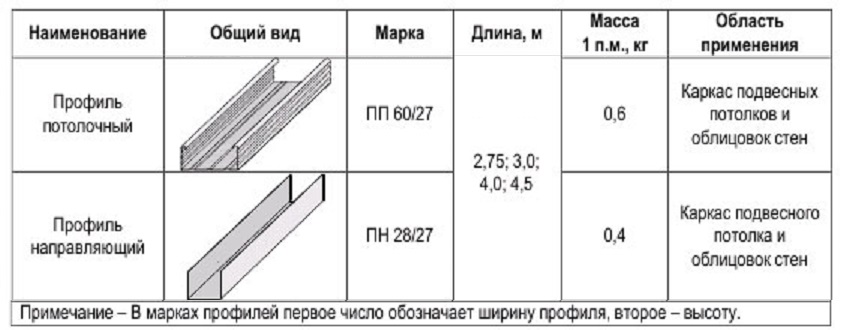

Потолочный
Применяется во время монтажных работ по сооружению потолка.Его отличие от стоечного в том, что при монтаже отсутствует специальный крепёж, а имеющиеся «канавки» добавляют элементу стойкость.
Профиль потолочный
Обычно размеры ПП (CD) составляют:
- длина – 300 см;
- высота полки – 2,7 см;
- ширина спинки – 6 см.
Цена профиля может начинаться от 95 р.
Направляющий потолочный
Предназначается для возведения каркаса для потолка, служит основой изготавливаемой модели. С боков имеет гофры, расположенные продольно, для придания сооружению жёсткости, а в центральной части находятся отверстия для прикрепления дюбелей. Направляющий потолочный ПН (UD) профиль для крепления гипсокартона располагает величинами:
- длиной – 300 см;
- полкой – 2,7 см;
- спинкой – 2,8 см.
Профиль потолочный направляющий
Кроме перечисленных профилей, имеются неординарные части, применяемые в каркасах, способные улучшить её, защитить, сделать отделку проще и обеспечить ей извилистые формы.
Цена направляющего ПП может быть равна 65 р.
Почему профиль
Гипсокартонная перегородка из профиля практична, проста в монтаже и позволяет добиться надежного крепления листов без привлечения сложных технологий. Безопасные конструкции служат долго и способны выдерживать сильное давление, толчки и удары.
Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.
Срок их службы измеряется десятилетиями. Еще один плюс – возможность использования вместе с дверными коробками.
Перегородки, созданные на металлическом каркасе, не разваливаются со временем, им не страшны трещины, чрезмерная сухость в помещении, в том числе при нахождении рядом с батареями.
При работе с металлом используют строительные инструменты, которые позволяют менять его форму. Например, слишком широкие, но невысокие потолочные профили 60 х 27 мм можно немного вогнуть внутрь, добившись укрепления перегородки.
С помощью металлических стоек и направляющих разного типа можно создать каркас для гипсокартонных перегородок, которые прослужат несколько десятилетий. При выборе профиля ориентируются на тип конструкции, место ее установки, использование дверной коробки в проеме. Существует несколько вариантов ширины и высоты металлических деталей, каждая из которых подходит для создания каркасов в любом помещении.
Какими бывают гипсокартонные профили: типы и размеры
Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.
Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.
Стоечный профиль (CD или ПП профиль)
Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.
Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.
Размеры профилей:
- Длина – от 2,5 до 4 м;
- Ширина – 60 мм;
- Высота полок – 2,7-2,8 см.
Направляющий профиль для обшивки (UD или ППН)
UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.
Используются в качестве направляющих в которые вставляются стоечные профили.
Размеры направляющих для гипсокартона:
- Длина – 3 м;
- толщина – 0,55 мм;
- ширина – 2,7 см;
- высота – 2,8 см.
Профили для создания перегородок — UW или ПН
Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.
Используются в каркасе в качестве направляющих при создании перегородок.
Размеры профилей:
- Длина – от 2 до 4 м;
- высота полок – от 3,7 до 4 см;
- ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.
Профили для перегородок — CW или ПС
Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.
Используются для создания каркаса при монтаже перегородок.
Размеры профиля под гипсокартон:
- Длина – от 3 до 4 м (специальные длины делают на заказ);
- высота полок – 5 см у Кнауф и 4 см у Гипрок;
- ширина – сообразно с профилем UW или ПН.
Арочные профили
Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.
Размеры арочных профилей:
| Вогнутые | Выпуклые | ||
|---|---|---|---|
| Радиус, мм. | Длина, мм. | Радиус, мм. | Длина, мм. |
| 500 — 1000 | 2600, 3100, 4000 | — | — |
| 1001 — 2000 | 1001-2000 | 2600, 3100, 4000 | |
| 2001 — 3000 | 2001-3000 | ||
| 3001 — 4000 | 3001-4000 | ||
| 4001 — 5000 | 4001-5000 | ||
| > 5000 | > 5000 |
Крепеж для профиля гипсокартона
Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:
Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.
- Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
- Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
- Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей
Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.
Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.
Заключение
Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.
В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.
Видео о видах профилей для гипсокартона
Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.
Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?
Можно ли регулировать размеры
Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.
- Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
- Ножовка по металлу – не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
- Болгарка. При работе с электроприбором во все стороны летят искры.
Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.
- Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.
Разрезать профиль можно беспроблемно ножницами советского производства.
- Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
- Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.
Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.
Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.
Перегородочный профиль для гипсокартона
Перегородочный профиль для гипсокартона — это специальный элемент, который играет важную роль при создании перегородок в интерьере. Он обеспечивает прочную и устойчивую основу для монтажа гипсокартонных листов, позволяя разделять помещения и формировать функциональные зоны внутри жилого или офисного пространства.
- Функциональность. Перегородочный профиль служит для разделения больших помещений на отдельные части, что позволяет оптимизировать использование пространства и создать уютные и функциональные комнаты.
- Материалы. Обычно перегородочные профили изготавливаются из легких и прочных материалов, таких как металл или пластик. Это делает их удобными в монтаже и одновременно обеспечивает необходимую прочность для поддержки гипсокартонных панелей.
- Простота монтажа. Установка перегородочного профиля относительно проста и требует минимальных инструментов. Это делает процесс создания перегородок из гипсокартона быстрым и удобным для профессионалов и людей, не имеющих опыта в строительстве.
- Дизайн и отделка. Перегородочный профиль позволяет реализовать различные дизайнерские идеи, так как его форму можно изменять и комбинировать с другими элементами конструкции. После установки профиля гипсокартонные листы легко шпаклюются, покрашиваются или облицовываются другими материалами, чтобы соответствовать интерьерному стилю.
