Как подготовить стеновые полотна к установке: важные моменты монтажа
Во-первых, надо снять защитную пленку, установленную производителем на поверхность каждой сэндвич-панели — непосредственно перед началом монтажных работ. Полезный совет: для выкладки стеновых полотен подготовьте заранее прокладки из пенопласта или древесины — так вы избежите царапин на антикоррозионном покрытии стройматериала. Визуально проверьте замковые детали облицовки, чтобы не торчал утеплитель (деревянный скребок поможет вам аккуратно убрать излишки, если это необходимо).
Во-вторых, каждая панель, особенно первая, должна быть идеально выставлена по уровню. Если совершить ошибку, погрешность отклонения от горизонта будет нарастать с каждым последующим элементом конструкции — это значительный ущерб для внешнего вида и качества теплоизоляции. Контроль по уровню производится после монтажа каждого третьего стенового полотна.
Третий важный момент — разметка из контрольных рисок поможет соблюсти точность размеров. Далее: после установки панелей все вертикальные стыки заполняют минеральной ватой и закрывают нащельниками, узлы крепления обрабатывают гидроизолятором. Швы маскируют фасонными элементами, установленными на винты или заклепки.
Напоминаем о технике безопасности: при работе с минеральной ватой исполнитель должен носить респиратор. При высокой влажности нежелательно устанавливать конструкции с минеральной ватой во избежание разбухания наполнителя. Уже после монтажа берегите внешнее покрытие сэндвич-панелей от механических воздействий: не прислоняйте к фасаду лестницы, опоры, стройтехнику. Обычные загрязнения можно удалить мягкой щеткой с мылом, а царапины — закрасить специальными ремонтными красителями.
Лучшие изготовители
С учетом популярности сэндвич-панелей, на территории Российской Федерации работает достаточно много предприятий, которые выбрали в качестве своей специализации изготовление данного строительного материала. Рассмотрим ТОП-5 компаний, которые проверены временем.
- «Лиссант». Данная компания начала собственную деятельность в 2008 году, и сейчас есть несколько производственных линий, которые расположены в разных областях страны. Изготовитель применяет лишь высококачественное сырье, технологический процесс построен на применении итальянского оборудования. Компания не один раз становилась призером разных конкурсов, а продукция подлежит обязательному сертификации качества по классу ISО 9001.
- ООО «Теплант». Эта компания была основана на базе предприятия в Куйбышево по производству продукции из минеральной ваты. Производство таких панелей было отлажено в 2001 году, и на данный момент это один из самых крупных производителей российского региона, который поставляет на рынок больше 6 000 000 квадратных метров каждый год.
- ООО ТД «Стимет». Ключевым достоинством компании являются доступные цены на продукцию, которая выпускается, и при этом сохраняется европейское качества. сэндвич-панели такого изготовителя оснащены стандартным и фальцевым замковым соединением, в роли материала для тепловой изоляции применяется минеральная вата или же пенополистирол.
- «Техностиль». Это последнее в нашем ТОПе предприятие, которое работает с 2008 года, и цель компании – занять лидирующие позиции на стройрынке России. Компания постоянно ужесточает контроль качества продукции, а также улучшает технологические процессы и применяет европейское оборудование. При этом такие панели такого изготовителя в полной мере соответствуют международным и российским стандартам качества.
Следует отметить тот факт, что это далеко не единственные изготовители сэндвич-панелей на территории Российской Федерации, но, тут перечислены самые конкурентоспособные компании, продукция которых заслуживает наиболее высоких оценок потребителей.
Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками
Область использования сэндвич панелей
Стеновые сэндвич панели применяются как в качестве основного строительного материала привозведении стен, так и в качестве отделочного материала при строительстве нового или реконструкции старого дома.
Привлекательность использования стеновых сэндвич панелей в качестве облицовочного материала продиктована некоторыми их особенностями:
- Сэндвич панели повышают тепло- и звукоизоляцию готовой конструкции.
- Они защищают внутреннюю стену от воздействия внешних агрессивных факторов.
- Разнообразие цветового решения позволяет выбрать сэндвич панели, отвечающие самым разнообразным дизайнерским задумкам.
Характеристики материалов
Востребованность такого продукта на рынке обусловлена не только его качественными характеристиками. Он обладает легкостью, надежностью, отличными тепло- и изоляционными свойствами, устойчив к агрессивным воздействиям, не относится к хрупким материалам. Влагостойкость сэндвич-панелей защищает откосы или здание от появления плесени и различных пятен.
Строительное изделие бывает трехслойным, двухслойным. Состоит из наружных облицовочных листов и наполнителя, изготовленного из теплоизоляционного материала.
В качестве утеплителя применяют базальтовое волокно, стекловату, пенополиуретан, пенополистирол. Панели могут облицовываться различным материалом, в зависимости от их назначения. Это может быть керамика, гипсокартон, ДВП, ДСП, алюминий или сталь. В большинстве случаев используют сталь с покрытием из пластизолома, пурала и полиэстера.
Видео-обзор: Стеновые сэндвич панели
Видео-обзор: Сэндвич панели Венталл, стеновые сэндвич панели
https://youtube.com/watch?v=J15g3fD_xX4
Наружный слой придает конструкции жесткость и эстетичный внешний вид. Характеристики внешнего слоя:
- Материал: холодноактивная горячеоцинкованная сталь (0,5 мм).
- Декоративный слой: полиэстр (0,25 мм).
- Цветовая гамма выбирается по шкале RAL.
Внутренний слой, кроме тепло- и звукоизоляционности, обеспечивает пожарную безопасность сэндвич-панелей:
- Минеральная вата.
- Пенопласт.
Сэндвич-панели широко используются не только в качестве ограждающего элемента для стен, ими делают реконструкцию старых сооружений или применяют, как отделочный материал.
Дополнительные возможности:
- Монтаж производится к кирпичным или бетонным стенам здания.
- Если сэндвич-панели используют для откосов, крепление можно осуществлять непосредственно после установки окна. Такие работы не занимают много времени и намного облегчены тем, что не требуют отделывания штукатуркой.
- Для придания огнеупорности, изготовители применяют ультрафиолетовые стабилизаторы.
- Не нуждаются в покраске.
- Не требуют дополнительного утепления и облагораживания.
- Во время работ, присутствует минимальный процент отходов.
- Проверенные бренды изготавливаются только на инновационном оборудовании.
Перегородочные сэндвич панели
Для быстрого возведения стен используются стандартные типовые панели с использованием ПВХ защиты. Особенностью материала является то, что необходимость в создании дополнительной теплоизоляции обычно отсутствует. Поэтому можно использовать сэгдвич-панели ПВХ, размеры которых будут 50 см в толщину. Для создания качественной звукоизоляции этого размера будет более чем достаточно.
Большие размеры пластиковых сэндвич-панелей могут понадобиться для возведения морозильных камер или дополнительной облицовки таких помещений с целью придать им дополнительную теплоизоляцию, обычно это может потребоваться для медицинских холодильников.
Разновидности
Что касается качественных характеристик, то у различных плит они несколько отличаются, и главная причина тому – сырье, из которого выполнен звуко- и теплоизолятор. Из существующих видов на сегодняшний день, следует особо выделить наиболее распространенные.
Пенополистирол или пенопласт
Дешевый и популярный в народе стройматериал, — нет такого человека, который бы не был с ним знаком. Пенопласт – ячеисто-сотовая структура. Отличные изоляционные показатели и очень малый вес.
Каркасное строительство частных домов из деревянного бруса активно использует пенополистирол. Дома получаются бюджетные и очень теплые.
Прессованная минеральная вата
Широко распространенный изоляционный материал: высокие показатели. Не горит – относится к классу негорючих материалов (НГ). Устойчив к деформации, к сильным температурным перепадам, к агрессивной внешней среде.
Пенополиуретан
Дорогостоящий изоляционный материал. К достоинствам можно отнести его устойчивость к появлению грибков и плесени, устойчивость к открытому огню (класс НГ), очень прочен и долговечен. Используется в профессиональном и частном строительстве.
Стекловолокно
Узкоспециализированное сырье для использования подавления чрезмерных звуковых нагрузок, — состоит из минваты с добавлением стекловолокон. Незначительный вес, легкий монтаж, транспортировка. Устойчив к агрессивным химическим веществам, не горюч. Однако не рекомендуется применять в средах, с температурой выше 40-45 °С. При монтаже требует специальной защиты.
Полипропилен
Полипропилен можно сравнить с пенопластом, только прессованным: те же свойства, те же недостатки.
Варианты облицовки стен
Специфические монтажные нюансы
Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.
Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.
Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.
Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.
Характеристики и особенности сэндвич-панелей
Только на территории РФ по данным на конец 2014 года действовало более двухсот компаний изготавливающих сэндвич-панели. Это указывает на то, что такой материал пользуется огромной популярностью и получил широкое применение в строительстве. Хотя у каждого производителя технические характеристики продукции могут несколько отличаться, «золотым стандартом» являются следующие показатели:
- Размеры сэндвич-панели. Ширина 1200 см, длина от 0,5 до 8 метров, толщина 0,5-25 см. существует возможность выбрать такую панель, которая бы позволяла обеспечить необходимые теплоизоляционные свойства зданию практически в любом регионе РФ
- Вес. Зависит от наполнителя панели. Если используется полиуретан, то удельная масса изделия будет не больше 15 кг на 1 кв. м, минеральная теплоизоляция увеличивает общую массу практически вдвое
- Тип утеплителя. Применяются как базальтовые наполнители, так и полиуретан. Каждый материал имеет свои отличительные особенности, которые и влияют на сферу и возможности их эксплуатации
- Теплопроводность. Как правило, панели ППУ имеют лучшую теплоизоляцию, чем те, которые изготовлены с минеральным наполнителем. Так, панель ППУ толщиной 12 см равна по своим теплоизоляционным свойствам: кирпичу 210 см; дереву 45 см, минеральной вате 18 см
Характеристики относительно прямого предназначения
В зависимости от своего прямого предназначения все панели можно разделить на три группы:
- Стеновые сэндвич-панели, технические характеристики которых позволяют использовать их в качестве отделочного материала, а также для самостоятельного возведения монтажных конструкций: стеновых перегородок, перекрытий или стен. Имеют высокий уровень звуконепроницаемости и соответствуют нормам пожарной безопасности
- Кровельные сэндвич-панели, технические характеристики которых позволяют выполнить монтаж любого вида кровли при условии, что угол наклона будет не меньше 5 градусов. Используются панели с металлической облицовкой. Отличительной конструкционной особенностью этого материала является простота во время проведения монтажных работ, что существенно влияет на сроки выполнения
- Декоративные. Используются для отделки оконных и дверных проемов, облицовки важных частей здания с высокой посещаемостью. Для такого изделия используется исключительно пластиковая облицовка. Преимуществом использования такой разновидности сэндвич-панелей является отсутствие конденсата на откосах выполненных их этого материала
Внешний вид панелей позволяет использовать их не только в качестве основного строительного материала для скоростного возведения здания. Технические характеристики позволяют применять их для проведения декоративных и облицовочных работ как внутри, так и снаружи здания.
Недостатки сэндвич-панелей
Как и любой другой строительный материал, сэндвич панели имеют свои недостатки. К ним относится следующее:
- Отсутствие устойчивости к механическим повреждениям. Это свойство особенно заметно у ППУ панелей. В местах с высокой вероятностью повреждений лучше использовать изделие с металлической облицовкой
- Необходимость в строго соблюдении этапов монтажа. Возможно, достижение высоких изоляционных характеристик только при соблюдении всех рекомендаций относительно установки изделия. Непрофессиональный монтаж приводит к значительным теплопотерям в здании
На сегодняшний день аналогов сэндвич-панелям не существует. Можно соорудить быстровозводимые конструкции из сэндвич-панелей за несколько месяцев, при этом коэффициент теплоизоляции намного выше, чем у традиционных материалов: кирпича и дерева, что делает их одним из самых популярных строительных материалов.

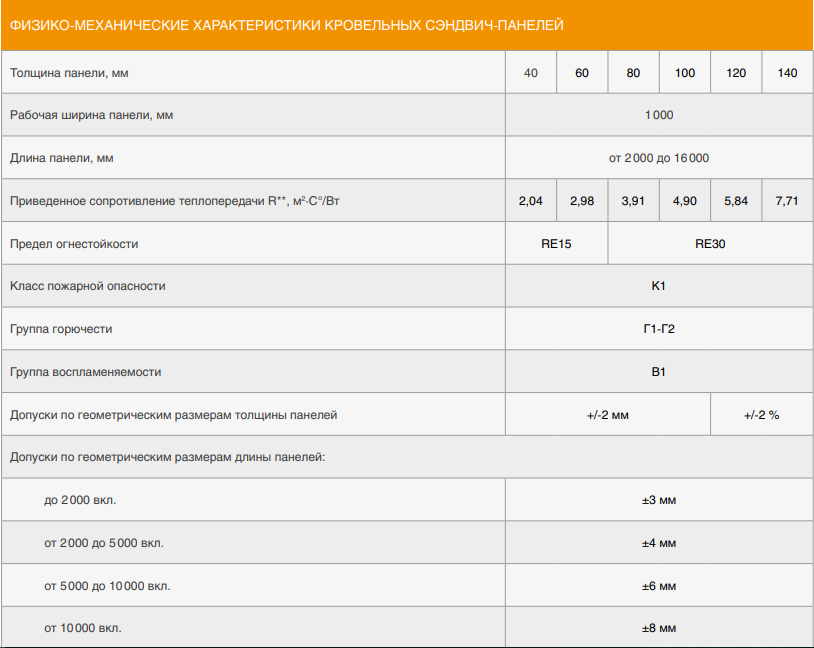

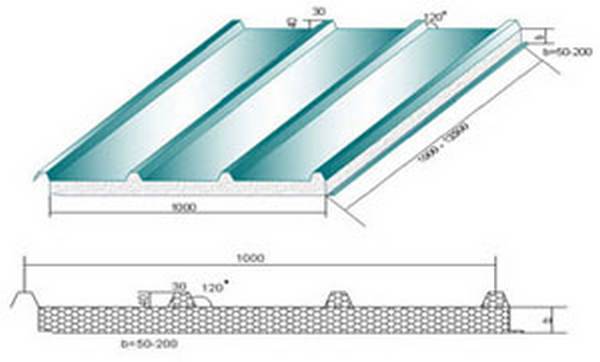

Размеры кровельных сэндвич-панелей
- Длина стандарт 8, максимум 16 метров
- Рабочая ширина 1 м
- Толщина от 40 до 160 мм
Преимуществами такого материала является его устойчивость к коррозии, низкий вес изделия, а также легкий процесс монтажа. Опытная строительная бригада в состоянии выполнить установку до 500 кв. м. панелей в течение одного рабочего дня.
Наиболее прочной является продукция, которая в качестве облицовочного слоя использует алюмоцинковое покрытие. Состав этого материала, как видно из названия, состоит из сплава алюминия 55%, цинка 43,4% и кремния 1,6% . Уникальностью алюмоцинка является его способность выдерживать как необычайно высокие, так и низкие температуры без потери эксплуатационных и теплоизоляционных качеств. Размеры, материал облицовочных панелей и наполнитель можно заменить, сделав индивидуальный заказ.
Что представляют собой сэндвич панели
Сэндвич панели — это плиты (панели), которые представляют собой структуру из нескольких слоев. Утеплитель является внутренним слоем панели. В качестве утеплителя может выступать пенополистирол экструдированный, пенополиуретан или минеральная вата.
С двух сторон утеплителя располагаются металлизированные листы глянцевого или матового покрытия. Покрытие листов может быть алюминиево-цинковое или полимерное. Листы обкладки утеплителя бывают гофрированные и гладкие.
Как правило, металлические листы изготовлены из оцинкованной стали, которая не подвергается коррозии и гниению. Этот вариант недорогой, по сравнению с аналогами, и износостойкий.
В производстве в качестве защиты утеплителя могут использоваться и другие материалы:
- МДФ. Чаще всего используются для обустройства перегородок внутри здания;
- ОСБ. Применяются чаще всего для нанесения декоративных облицовочных покрытий;
- магнезитовые плиты. Служат для возведения стен или обустройства фасада.
Все элементы структуры прочно соединены между собой при помощи специального клея, который наносят в процессе производства материала. Каждый элемент предусматривает надежное соединение между собой с помощью специальных замковых приспособлений.
Соединение сэндвич-панелей между собой
Соединяются между собой сэндвич-панели при помощи замков. Замки стеновых и кровельных отличаются, причем значительно. В кровельных с одной стороны специально сделан выпуск стали в форме волны. Он «надевается» на выступ предыдущего листа. Так и происходит соединение. В стеновых же панелях замок сделан по принципу шип-паз. Причем, лучше если по такому принципу соединяется не только наружная обшивка, но и утеплитель.
Соединение сэндвич-панелей между собой: замки разной сложности
Вообще, во всей конструкции именно стыки панелей — самые слабые места. Не только в смысле безопасности, но и в смысле сохранения тепла. Первые панели были с соединением только металлических листов, а утеплители просто стыковались. Но швы промерзали, поэтому стали усложнять форму, создавая лабиринты. Также при соединении используются дополнительные уплотняющие ленты, чтобы уже точно избежать продувания и промерзания.
Стеновые панели при вертикальном монтаже должны фиксироваться. При горизонтальном это не обязательно. Также обязательна установка крепежа при настиле сэндвичей на кровле
В некоторых случаях используется дополнительная фиксация — саморезы или шпильки. Некоторые формы замков позволяют крепеж делать скрытым, в других он устанавливается сверху. По типу монтажа профлиста и металлочерепицы.
Строительство дома из SIP панелей своими руками
Итак, если вы решились построить себе дом, то первое, о чём необходимо будет позаботиться – это разработка проекта. Для этого необходимо обратиться в строительную организацию, имеющую лицензию на выполнение соответствующих видов работ.
Получив «на руки» проект, необходимо приобрести сэндвич-панели. Возможны два варианта:
- купить стандартные панели и самостоятельно выполнить подрезку согласно проекту. Более дешёвый вариант, однако, более медленный и трудоёмкий.
- изготовление панелей на заказ – дорогостоящий вариант, но максимально быстрый.
Фундамент
Как уже было отмечено выше, сэндвич-панели имеют малый вес, поэтому нет необходимости создавать сложный тяжёлый фундамент под строительство дома из них. Вам вполне подойдет вариант мелко заглублённого ленточного, ленточно-столбчатого или свайно-раструбного фундамента.
Например, для изготовления мелкозаглублённого ленточного фундамента необходимо выполнить следующие виды работ:
- Расчистить и разметить участок. Провести выемку грунту из расчёта, что траншея для фундамента должна иметь глубину порядка 50-60см и ширину 40см.
- Выполнить уплотнение грунта, далее провести засыпку 10-сантиметрового слоя песка с утрамбовкой, после чего – засыпку щебневого слоя толщиной 10см, который также необходимо утрамбовать.
- Установить деревянную опалубку, рекомендуемая высота над уровнем земли 50см.
- Создать каркас из арматуры.
- Залить фундамент бетоном. Бетон можно приготовить самостоятельно, но при заливке фундамента лучше воспользоваться услугами специализированных организаций.
Далее необходимо дать возможность фундаменту просохнуть и можно приступать к выполнению дальнейших работ не ранее, чем через 28 дней. В процессе сушки фундамента его требуется защитить от растрескивания, для чего необходимо накрыть и регулярно увлажнять, чтобы избежать быстрого испарения воды.
Укладка обвязочного бруса
Для создания надёжного каркаса будущего дома достаточно использовать брус сечением 250х150мм. Перед его применением в строительстве обязательно необходимо выполнить его обработку антисептическими, противопожарными и прочими средствами, согласно прилагаемым к ним инструкциям.
Первая рама (обвязка) из бруса надёжно крепится к фундаменту с помощью анкеров, после чего на нее монтируют остальную часть каркаса.
Обустройство пола и перекрытий
Полы в таком доме можно сконструировать из лагов с прокладкой между ними утеплителя и обшивкой половой доской. Также технология позволяет выполнить их с помощью сэндвич-панелей.
Они скрепляются между собой балками-шипами, и образующиеся между ними пустоты заполняются монтажной пеной. В качестве балок чаще всего используется предварительно обработанный брус размером 150х50мм или 200х50мм, размер которого выбирается в зависимости от размера используемых панелей.
Возведение стен
После того, как пол готов, приступают к возведению стен. Для этого на пол укладываем специальный брус, который называется направляющим. Его следует зафиксировать в строго горизонтальном положении, после чего закрепить саморезами к полу.
Установленная стеновая панель закрепляется саморезами к направляющему брусу. Соседние панели соединяются между собой с помощью соединительного бруса. Все стыки панелей и бруса обязательно запениваются монтажной пеной.
Обустройство крыши
Изготовление крыши для домов из сэндвич-панелей можно выполнить как классическим способом, с использованием мауэрлата и стропильной системы, так и с помощью самих сэндвич-панелей.
В первом случае монтируется стропильная система, на которой устанавливается обрешётка, укладывается гидроизоляционный и кровельный материалы. В случае выбора «холодного» чердака, утеплитель не применяется. Если же вы планируете использовать чердачное помещение для проживания, тогда между стропилами необходимо будет уложить слой утеплителя и изнутри закрыть его пароизоляционной плёнкой.
Если вы решите делать крышу из сэндвич-панелей, тогда её монтаж начинается с формирования внешнего каркаса стропильной системы. Далее монтаж панелей ведёте вдоль конька, соединяя панели со стропилами так же, как это делали при возведении стен.
Сэндвич панели: их внутренне строение

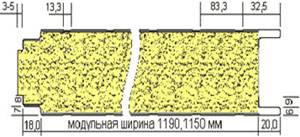

Поперечный срез панели показывает, что это многослойная конструкция, состоящая из ограничивающих листов с одним или несколькими слоями утеплителя между ними. Слои соединены полиуретановым клеем.
В качестве утеплителя могут применяться: стекловата, пенополистирол, пенопласт, базальтовое волокно, минвата, пенополиуретан. Каждый из утеплителей обладает рядом преимуществ и недостатков друг относительно друга. Их выбор должен основываться на цели использования сэндвич панели: в качестве базовой стеновой, кровельной, облицовочной наружной, разделительной внутренней и т.д. Однако что объединяет все эти материалы, так это высокие показатели звуко- и теплоизоляции и пожаробезопасность.
В качестве ограничивающих листов в сэндвич панелях применяются:
- ДВП (ДСП);
- сталь;
- гипсокартон;
- алюминий;
- керамика.
Покрываться стальные листы могут пуралом, пластизолом или полиэстером. Опять же вид покрытия панели выбирается на основе цели ее использования.
Разновидности покрытий
№2. Тип облицовочного материала
В качестве облицовочного материала могут использоваться листы стали, пластик, гипсокартон или же OSB-панели. Естественно, металлические листы самые прочные, их толщина варьируется от 0,5 до 0,7 мм, а эксплуатационные качества во многом зависят от типа и толщины антикоррозийного покрытия. Обычно листы стали оцинковываются, и чем толще слой цинка, тем долговечнее будут панели. В качестве альтернативы используется покрытие из алюмоцинка (гальвалюма), которое было специально разработано для защиты сэндвич-панелей и отлично противостоит воздействию атмосферной влаги и солнечных лучей.
Используется также покрытие из гальфана (сплав цинка, алюминия, лантана и церия), которое при меньшей толщине превосходит цинковое покрытие по пластичности и стойкости к механическим повреждениям. Нередко панели покрывают также и полимером поверх слоя защитного сплава. Таким образом достигается улучшение стойкости к атмосферным явлениям.
Гипсокартон позволяет получить более легкие сэндвич-панели, но использовать их можно только для монтажа внутренних перегородок. OSB-панели (ориентированно-стружечные плиты) – основа SIP-панелей, в которые также входит утеплитель пенополистирол. Особенности строения OSB-плит позволяют надежно удерживать крепеж, благодаря чему повышается прочность готового строения. Такие сэндвич-панели используются для обустройства перекрытий, стен и крыш.
