Как рассчитать вальмовую крышу дома

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

• Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
• Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
• Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
• Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Расчет стропильной системы и обрешетки

Самым важным и сложным является расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра. Во время расчета потребуется определить оптимальное сечение стропильных ног и их шаг, то есть расстояние между стропилами в готовом каркасе вальмовой кровли. Что касается обрешетки, то здесь выясняют те же параметры, связанные с сечением и шагом элементов.

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.

Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил. Если выясняется, что по таблице необходимы пиломатериалы большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

Расчет обрешетки вальмовой кровли зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет! Расчет обрешетки лучше производить после точного решения, чем будет покрыта вальмовая крыша.

Вальмовая крыша: основные характеристики

Стропильная конструкция вальмовой крыши

Можно выделить две разновидности конструкции кровли: плоские и скатные крыши. Плоские крыши домов на самом деле не бывают абсолютно плоскими, поскольку они должны обладать уклоном хотя бы в один градус для обеспечения стока талой и дождевой воды.

В связи с климатическими условиями в нашей стране более целесообразным является возведение скатных крыш, поскольку частое выпадение осадков в виде снега и дождя не позволяет плоским конструкциям достаточно эффективно отводить скапливающуюся на крышах воду.

Вальмовая крыша является разновидностью скатной крыши, внешне она похожа на палатку. Она состоит из четырех отдельных скатов, два из которых изготовлены в форме трапеции, а другие два – в форме треугольников.

Такая конструкция позволяет вальмовым крышам быть не только надежными в эксплуатации, но и довольно привлекательными внешне.

Помимо этих характеристик вальмовую крышу отличает довольно высокая сложность как стропильной, так и кровельной системы, поэтому ее строительство требует наличия определенного опыта и квалификации.

Вальмовые крыши довольно хорошо служат в таких местностях, где наблюдаются частые и сильные ветра, поэтому, производя различные расчеты вальмовой крыши, следует учитывать такие факторы, как:

• Сила и скорость ветра в районе, где расположен дом;
• Интенсивность выпадения атмосферных осадков;
• Материал, из которого будет изготовлена кровля.

На основании данных значений можно производить расчет таких показателей, как высота вальмовой крыши, требуемые углы наклона каждого ската и т.д.

Для обеспечения максимальной точности расчетов можно прибегнуть к услугам грамотного специалиста в области архитектуры, работавшего ранее с вальмовыми крышами, или же использовать специальные компьютерные программы для строительных расчетов.

Квалифицированный архитектор способен не только качественно и грамотно рассчитать углы наклона, но и оптимальную площадь вальмовой крыши.

Ввиду того, что конструкция вальмовой крыши включает в себя большое количество неровностей и ломаных линий, усложняющих процедуру вычисления площади отдельных скатов или всей поверхности кровли, самостоятельно произвести все нужные расчеты достаточно сложно, очень высока вероятность ошибок.

Самостоятельный расчёт площади четырёхскатной крыши

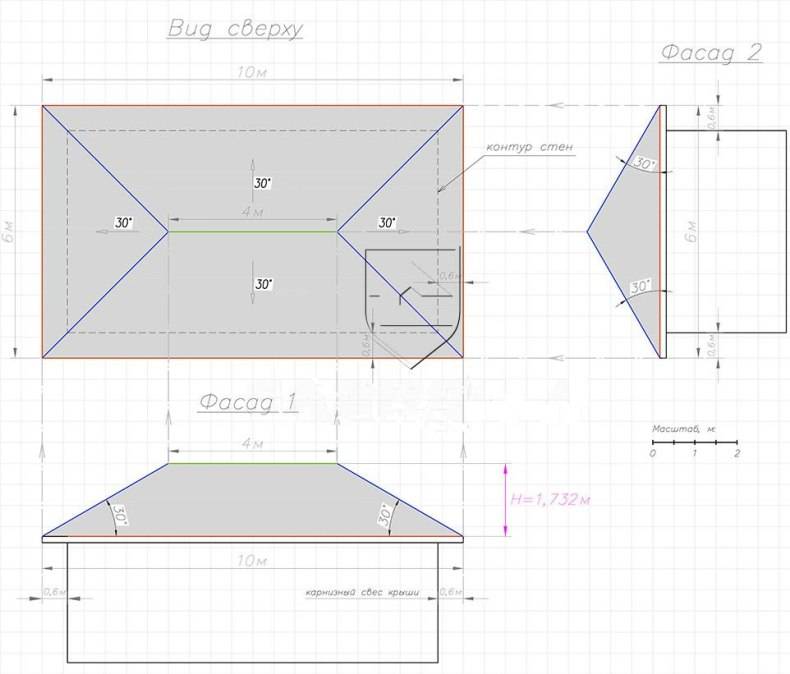

Как уже говорилось ранее, в первую очередь составляется полный план крыши. Если проекта дома нет или стропильная система уже установлена, то план крыши придётся составлять по уже имеющемуся каркасу. Для этого потребуется лишь рулетка и угол. С помощью данного инструмента измеряются все линии крыши, от конька до перекрытий. Если крыша многоуровневая и состоит из различных высот, то на чертеже необходимо отразить, где какая высота. Так же желательно составить план крыши в проекции. Это поможет наиболее наглядно представить картину. Однако, составлять проекцию крыши необходимо только если есть навыки черчения.

Составив подробный чертёж, не составит труда разложить крышу на отдельные геометрические составляющие элементы. Это необходимо для более точных расчётов.

Помните, что размеры крыши нельзя ограничивать лишь её периметром. Необходимо так же добавлять длину свесов кровли там, где предполагается.

Правила, которые необходимо соблюдать, когда ведётся расчёт четырёхскатной крыши:

1. Необходимо разбить чертёж на отдельные геометрические фигуры. Вынести каждый из них на отдельный рисунок. Перенести все размеры.

Чем проще будут фигуры, и чем больше параметров вы будете знать, тем проще будет производить расчёт.

• Длину одного ската определяют, измеряя расстояние от крайней линии карниза до конька.
• Каждый скат крыши рассчитывается следующим образом: площадь фигуры умножается на косинус того угла, под которым располагается данный кровельный элемент.
• Если какой – либо скат представляет собой неправильный прямоугольник, его необходимо разделить на правильные геометрические фигуры. И так же провести расчёт каждой по отдельности.
• После того, как произведены расчёты каждого элемента по отдельности, полученные цифровые значения суммируются.

Расчет площади вальмовой крыши

Для примера приведём расчёт кровли четырёхскатной крыши.

Предположим, что наша четырёхскатная крыша состоит из следующих элементов: две правильные трапеции и два равнобедренных треугольника. Скаты крыши располагаются под углом 30°. Косинус данного угла равен 0,87.

Трапециевидные скаты имеют следующие параметры: одна сторона 10 м, другая 7 м, высота 3м.

Треугольные скаты: две стороны по 3,34 м, одна сторона 7м. Высота треугольника 4,8 м.

Приступаем к расчётам.

Площадь трапеции находится следующим образом: суммируем длину горизонтальных сторон, делим на 2, умножаем на высоту. То есть, в нашем случае: S=(10 +7)/2 x 3 = 25,5.

Не забудьте, что полученное число необходимо умножить на косинус угла, в нашем случае на 0,87. В итоге площадь трапециевидного ската равна 22,185. Округляем в большую сторону, до 22,5 метров.

Далее вычисляем площадь треугольных скатов. S= ((7 x 4,8)/ 2)x cos 30° = 16,8 x 0,87 =14,7.

Завершающим этапом становится суммирование всех площадей: S = 22,5×2 + 14,7×2 = 74,4. Округляем до 75.

Таким образом, площадь четырёхскатной крыши, в нашем случае, будет равна 75 м?.

В процессе расчёта, из общей площади не вычитают различные небольшие элементы, такие как: слуховые окна, вентиляционные каналы, дымоходные трубы, парапеты или зенитные фонари. Так как площадь их мала, они не влекут особых финансовых затрат. Кроме того, вполне можно совершить ошибку при расчёте.

Особенности и устройство вальмовой крыши

Перед тем как рассчитать вальмовую крышу, нужно представлять себе, как она устроена. Конструкция основана на системе стропил с двумя типами скатов. Два из них имеют вид треугольников (именно они называются вальмами) и направлены от коньковой части к карнизу. Другая пара скатов имеет большую длину и выполняется в форме трапеций. В конструкции также монтируются окна, обеспечивающие приток воздуха и солнечного света в чердачное помещение. Обычно такой кровлей оборудуют жилые дома.  Для пристроек хозяйственного назначения ее, как правило, не используют, что обусловлено достаточно сложным строением.

Снаружи крышу чаще всего покрывают черепицей. Стропила в конструкции опираются на верхнюю обвязку и закрепляются с боков коньковой части. Поскольку самая большая нагрузка ложится на элементы, расположенные по краям, им обеспечивают усиление

При проектировании и подсчете параметров важно правильно выбрать пропорции размеров боковых и треугольных скатов. Они сильно влияют на общий облик здания

Наклон обычно делают идентичным для всех сторон.

Как рассчитать угол наклона вальмовой крыши

Угол наклона крыши делают в зависимости от региона проживания. Если часто дуют сильные ветра, то целесообразно наклон делать минимальным, что поможет предотвратить излишние ветровые нагрузки на конструкцию. Если в регионе преобладают обильные снегопады, то угол наклона должен иметь максимальные значения для того, чтобы снег как можно быстрее сходил с кровли. В местах, где обычно стоит сухая и жаркая погода, целесообразно наклон крыши делать не более 5°, чтобы площадь нагрева крыши была минимальной. Материал, которым планируется покрывать крышу, также существенно влияет на угол наклона кровли:

• крыша из поштучных материалов (черепица, шифер) требует наклона в 20-22°;
• если кровлю кроют рулонными стройматериалами, то для каждого слоя предусматривают своё значение угла: при 2-ух слоях – 10-15°, при 3-ёх – 2-5°;
• для кровли из профнастила целесообразно устройство угла наклона от 12°;
• мягкая черепица требует угла от 10°, металлочерепица – от 14°;
• при покрытии крыши ондулином наклон должен быть не менее 6°;
• мембранному типу крыши подходит любое значение угла наклона.

Важно! Рассчитывая количество материалов при устройстве кровли, учитывайте, что увеличение наклона пропорционально увеличению площади и соответственно расходу стройматериалов

Вентиляция мансарды

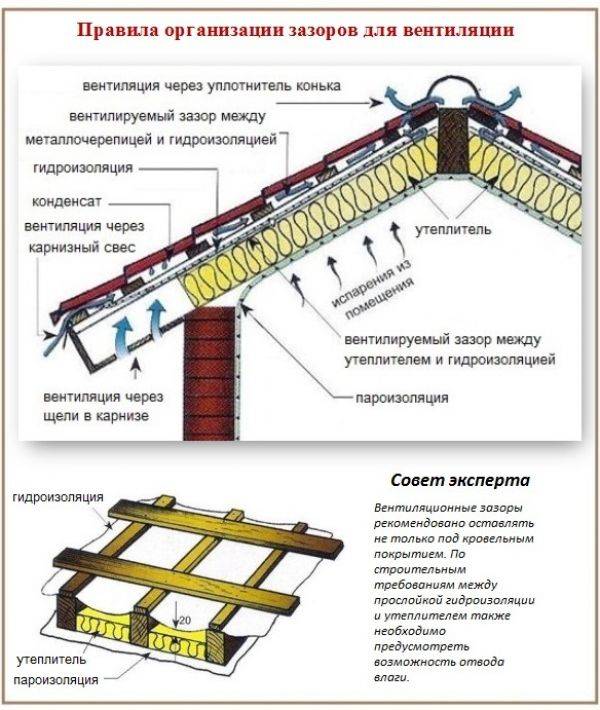

Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.

Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе, такой тип проветривания является отличной вентиляцией.

Его преимущества заключаются в следующем:

• Обеспечивании эффективного проветривания помещения;
• Поддержка оптимального микроклимата мансарды;
• Продление срока эксплуатации кровли.

Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:

• Угол ската крыша должен быть не более 45 градусов;
• Наличие коньковых продухов;
• Монтаж конька вентиляции по всему прогону;
• Создание герметичности вентиляционного конька;
• Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.

Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.

Вентиляция мансарды

Стропильная система вальмовой крыши: как сделать расчет?

Самым ответственным моментом при конструировании вальмовой крыши является возведение стропильной системы, которая является несущей конструкцией для кровельного материала и должна выдерживать его вес, а также быть достаточно надежной для того, чтобы сопротивляться внешним воздействиям: ветру, осадкам и т. д.

Даже если планируется, что будет возводиться вальмовая крыша своими руками, расчеты лучше доверить проектировщикам.

Для данного типа конструкций ошибка в расчетах может обернуться серьезной проблемой, исправить которую можно, чаще всего, возведением новой кровли.

На первом этапе определяется, какую общую нагрузку должна выдержать стропильная система, при этом в расчет принимаются максимальные значения как по весу самой конструкции, так и совокупной массе кровельного покрытия вместе с изоляционными материалами. Учитывается также и воздействие ветра, осадков, высота дома и т. д.

В результате определяется нормативная нагрузка на 1 м2, но у стропил размеры линейные. Поэтому при шаге, равном 1 м, за единицу принимается нормативная нагрузка, полученная в результате вычислений. Если шаг отличается в какую-либо сторону, то применяется поправочный коэффициент.

На шаг обрешетки влияет угол крыши и непосредственно выбор кровельного покрытия

В этом случае принимается во внимание вес обрешетки и кровли. Также эти показатели влияют и на выбор пиломатериалов: ширины и толщины.

При устройстве стропильной системы важно учесть, что сначала следует выполнить расчеты для каждого ее элемента отдельно, так как каждый из них может подвергаться различной нагрузке, например, ветреная и подветренная стороны. До того как приступить к работе, на основании полученных расчетов выполняется чертеж конструкции, в котором обозначаются все основные точки:

1. расположение конькового бруса;
2. положение стропильных ног;
3. длина свеса;
4. расположение промежуточных стропил и накосных элементов.

Для удобства можно использовать специальные расчетные схемы или таблицы, в которых приведены соотношения размеров элементов между собой. Но все же без соответствующей подготовки самостоятельно можно и не справиться, особенно без уверенных знаний по геометрии.

Поэтому, даже если все расчеты и составление чертежа выполнены своими руками, для подстраховки лучше воспользоваться помощью специалистов, которые проверят правильность их проведения.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

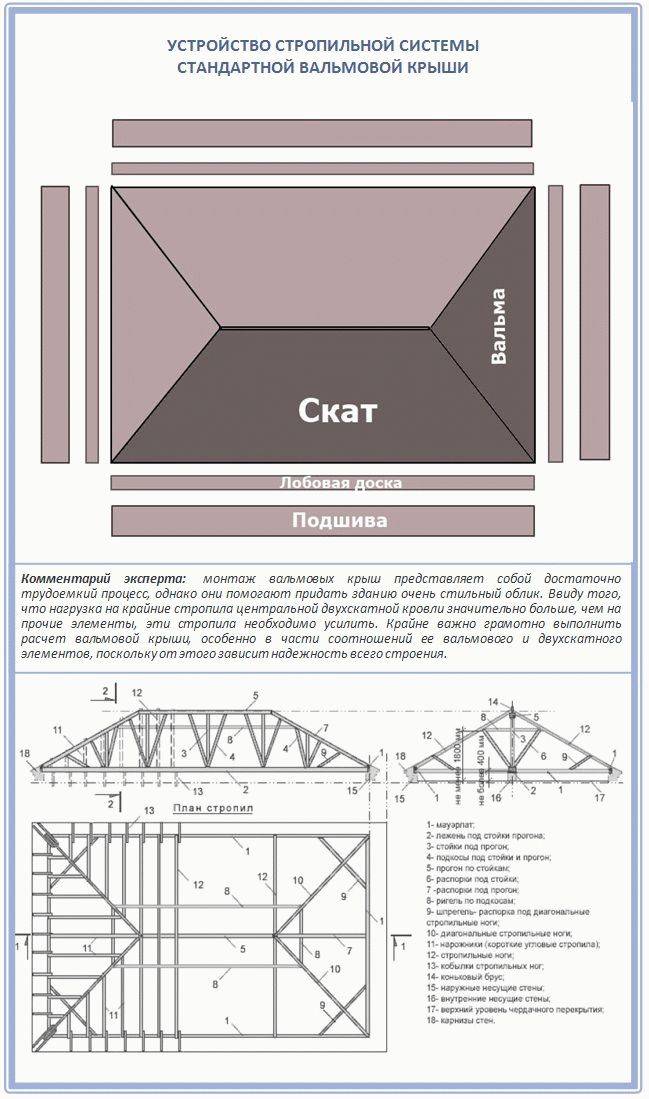

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

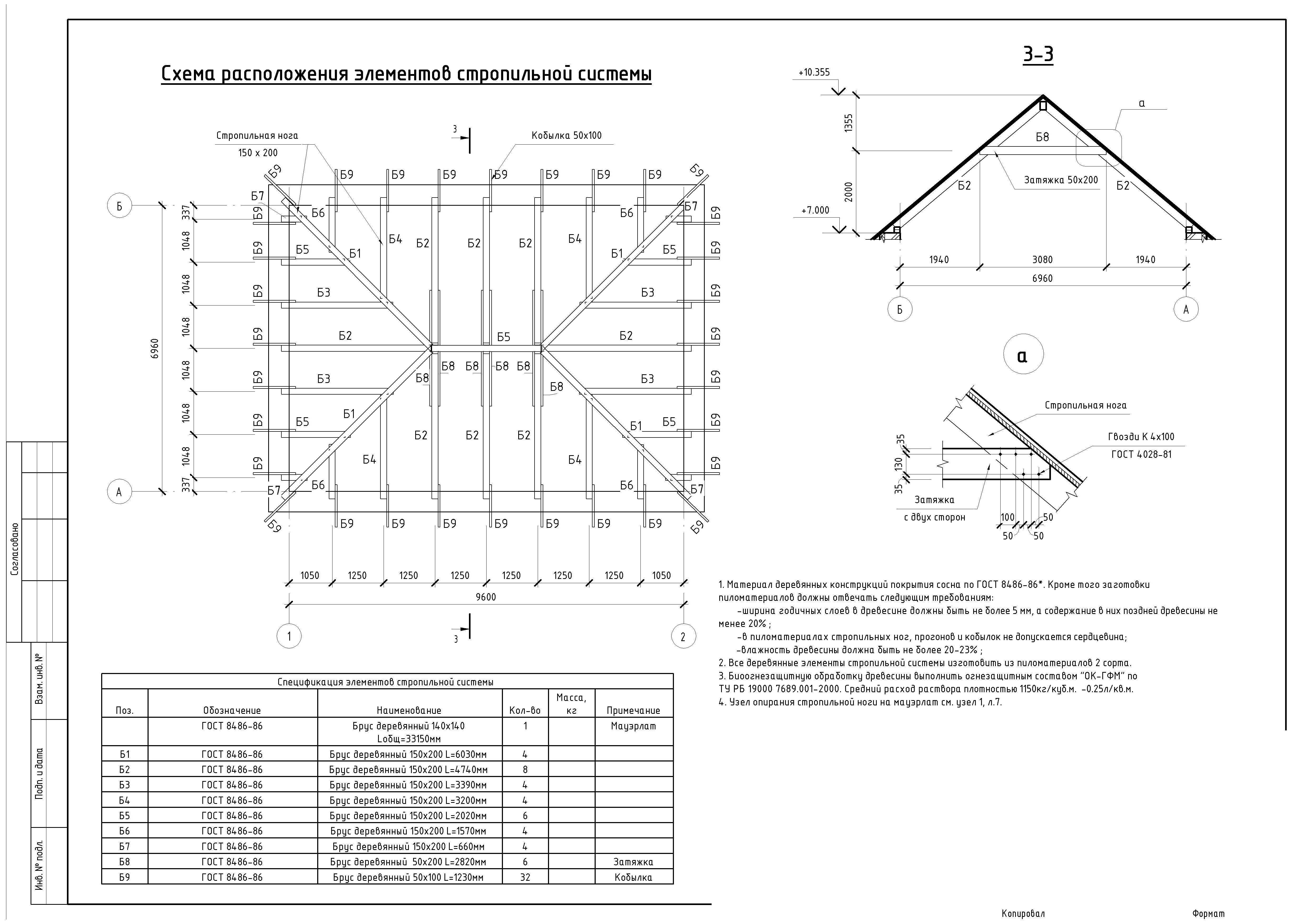

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Разновидности

Вальмовая крыша

Для зданий квадратного сечения вальмовая кровля будет состоять из 4-х одинаковых треугольных скатов, для прямоугольных строений – из 2-х трапецеидальных и 2-х треугольных.

Очевидно, что применение широкоформатных кровельных материалов приведет к образованию значительных остатков в виде технологической обрези.

Сократить расход можно использованием мелких элементов в виде черепицы и подобных ей изделий.

Имеются и другие конструктивные решения вальмовых крыш:

• голландский скат – когда диагональные стропильные балки, опираясь на коньковую балку, отсекают только часть фронтона, оставшаяся доля образует фронтон в форме трапеции; такая конструкция применяется при устройстве в подкровельном пространстве жилого помещения и называется полувальмовой
• датский скат – когда вальма имеет опору на мауэрлат, а боковые балки опираются на диагональные опоры, образуя в верхней части фронтон треугольной формы

Количество вариантов смешанного использования различных видов скатов зависит только от фантазии хозяина.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

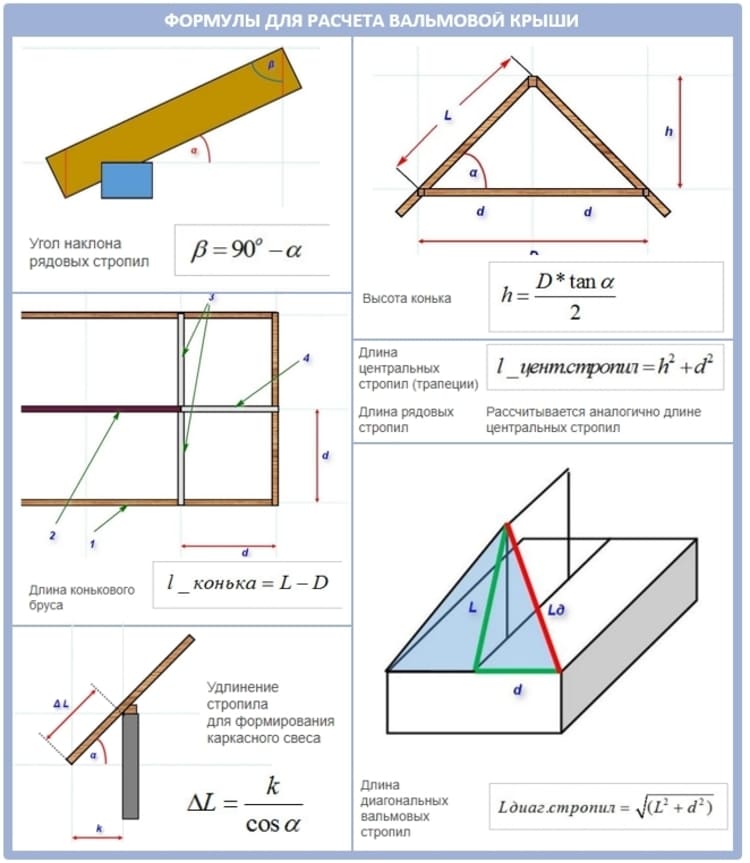

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

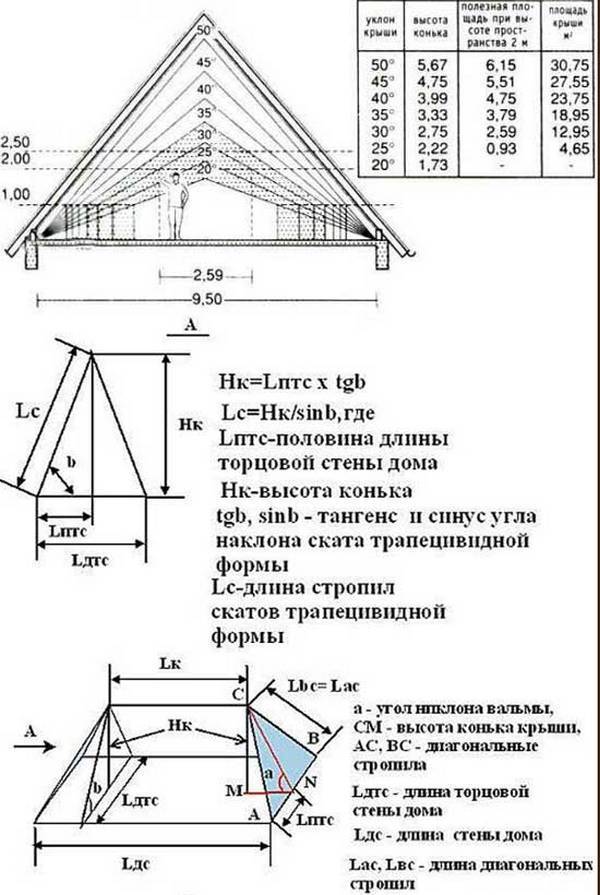

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Как рассчитать площадь четырехскатной крыши — правила и последовательность

Четырехскатная крыша дома

Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве. Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.

Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.

Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.

Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.

Четырёхскатные крыши могут отличаться по форме:

• непосредственно четырёхскатная;
• полувальмовая;
• вальмовая;
• четырёхскатная щипцовая.

Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.

Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.

Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0см.

Длина конькового бруса: 0см.

Площадь поверхности крыши: 0м.

Примерный вес кровельного материала: 0кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0рулонов.

Стропила:

Нагрузка на стропильную систему: 0кг/м2.

Длина боковых стропил: 0см.

Длина диагональных стропил: 0см.

Количество вальмовых стропил: 0шт.

Количество боковых стропил: 0шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0рядов.

Равномерное расстояние между досками обрешетки: 0см.

Количество досок обрешетки стандартной длиной 6 метров: 0шт.

Объем досок обрешетки: 0м3.

Примерный вес досок обрешетки: 0кг.

Описание полей калькулятора

Регион снеговой нагрузки

Расчет покрытия для кровли

Расчет кровли осуществляется после проведения необходимых замеров. Полученные размеры необходимо ввести в соответствующие поля калькулятора. При измерении стоит учитывать следующие параметры:

• наклон и геометрия крыши (односкатная / двускатная, шатровая, мансардная, вальмовая);
• наличие люков и других элементов, которые оставляют без кровельного покрытия.

Размеры чертежей, планов здания могут значительно отличаться от фактических размеров. Максимально точный расчет произведет только высококвалифицированный специалист.

При расчете сложной кровли крышу разбивают на отдельные плоскости и производят замер каждого элемента

Особое внимание уделяют размерам скатов

Программа позволяет выбрать толщину металла и цвет покрытия. Благодаря широкой цветовой гамме вы можете подобрать оптимальный вариант для вашего дома.

Как рассчитать софиты для крыши?

Наш калькулятор позволит справиться и с этой задачей в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл / ПВХ). Софиты используются для обшивки карнизов и фронтонных свесов.

При необходимости вы можете отказаться от расчета саморезов, утепления, доборных элементов и комплектующего. Это снизит стоимость заказа. Расчет производится с учетом запретных длин и перехлестов листов.

После завершения расчета добавьте заказ в корзину. Доставка кровельного материала возможна в любой регион Российской Федерации.

Как рассчитать

В России во все времена предпочитали создавать двухскатные крыши с фронтонами.Такие кровли появились сравнительно недавно. В вальмовой крыше лежит стройная конструкция из элементов, которые тщательно замеряются:

1. Балки;
2. Стропила.

Искомое суммарное значение перемножается на коэффициент, который коррелируется с максимальными показателями. На мауэрлате прочерчивают осевую линию (в центральной части). По брусу размечают еще одну линию, где будут располагаться стропила.

Муэрлат выделен коричневым цветом

Берется шаг 60 см, устанавливаются метки для второстепенных конструкций. Затем просчитывается длина от угла до центральной части. С другого конца кровли значения должны также совпадать. Крестообразные кровли считаются по такому же принципу, по аналогии с двускатными. Многое зависит от конфигурации скатов (треугольник или трапеция).

При монтаже важно равномерно распределить нагрузку. Учитываются при этом элементы:

1. Вес материала кровли.
2. Величина всей площади.
3. Угол наклона.
4. Элементы крепежа
5. Шаг стропил.
6. Показатель прочности древесины.
7. Толщина досок и бруса.
8. Сорт дерева и пропитка бактерицидными составами.

По конструкции вальмовая крыша – это, по сути, соединение двух треугольников и трапеций. Полувальмовая крыша выделяется элементами, которые не прикрепляются к карнизу. Таким образом, создается ломанная линия непосредственно с фронтоном.

Такие крыши создавать сложнее, и стоят они дороже. Обычно их устанавливают, если «коробка» дома имеет почти квадратную конфигурацию. Расчет вальмовой крыши в этом случае прост, так как все стороны имеют приблизительно одинаковые значения.

Сложнее вычисления при создании конфигураций:

1. Г-образной.
2. Т-образной.

Такие конструкции обычно можно встретить в домовладениях, где есть мансарды.

Если наблюдается значительная ветровая нагрузка, то уклон делается не более 32°. В расчёт принимается возможность перемещения по чердаку, расположение коммуникаций и т.п.

Расчет высоты вальмовой крыши делается по следующей формуле:

Варианты устройства вальмовых крыш

Для создания эффектных архитектурных решений и расширения внутреннего полезного пространства мансарды, проектировщики разработали несколько вариантов устройства вальмовых объектов.

Кровля с эркерами

Часть дома в виде выступа за границы фасада является эркером. Такой элемент строят по форме многогранника или прямоугольника и добавляют в общую систему из стропил. Созданное им пространство подходит для продолжения гостиной комнаты, холла или использования в качестве пролета для лестницы.

Вальмовая крыша для дома с козырьком

Проект по форме выглядит, как двускатные щипцы. Козырек имеет иной угол наклона, нежели треугольные скаты основной кровли. Часто проектируется, когда на здании не жилой чердак. Иногда используется в качестве навеса.

Проект четырехскатной крыши с козырьком Источник astgift.ru

Крыша с «кукушкой»

Внешне такая конструкция – это щипец с заниженной частью. Элемент выполняет функцию подачи естественного дополнительного света в жилую площадь. Может сооружать на одинаковом расстоянии от боковых стен дома и выше входа. Также является дополнительным декором здания.

Асимметрия

Проект кровли с различными углами наклона, в основном, используется не для создания жилой площади. Он устанавливается в местности с сильными ветрами. Ассиметрично расположенные скаты и козырек, действует как распределяющие ветровую нагрузку элементы, и предостерегают объект от срыва.

Крыша с неправильной диагональю

Сложные проекты с разными по форме и длине боковыми частями кровли образуют смещение стропильной группы по диагонали. Такие решения, как правило, применяют над гаражом или баней.

Сложные проекты крыши с неправильной диагональю Источник tues.ru
