Расчет точки росы в каркасном доме

Материал теплоизоляции

Лучше пользоваться теплоизоляцией, которую монтируют снаружи здания. Обычно это пенопласт, пеноплекс, каменная вата. Есть несколько типов утеплителя на минвате, у них хорошая паропроницаемость. Часть влаги остается в утеплителе стекает вниз под собственным весом. Материал никак не портится, ведь стекловолокно или волокно на основе базальта не подвержено влиянию влаги.

Дополнительно можно обустроить гидроизоляционный слой снизу здания, чтобы не произошло разрушение фундамента. Пеноплекс является паропроницаемым, поэтому в процессе установки сохраняют воздушный карман для отведения влаги из материала. Если все правила монтажа соблюдаются, то стены дольше сохраняются в идеальном состоянии, эффективность теплоизоляции будет радовать еще много лет.

Варианты материалов

Первый вариант

Нахождение рассчитываемого индекса в утепленной стенке зависит от вариантов. В процессе утепления стенок происходит сдвигание положения указанного параметра вглубь помещения. Происходит снижение температуры перегородки под теплоизоляцией.

Возникает ситуация: индекс, его местоположение способствуют появлению конденсата с высокой долей вероятности.

В первом случае рассматриваемая величина может находиться внутри перегородки непосредственно под утеплительным материалом. Такое обстоятельство способствует постоянному намоканию стенной конструкции под теплоизоляцией на протяжении зимнего периода.

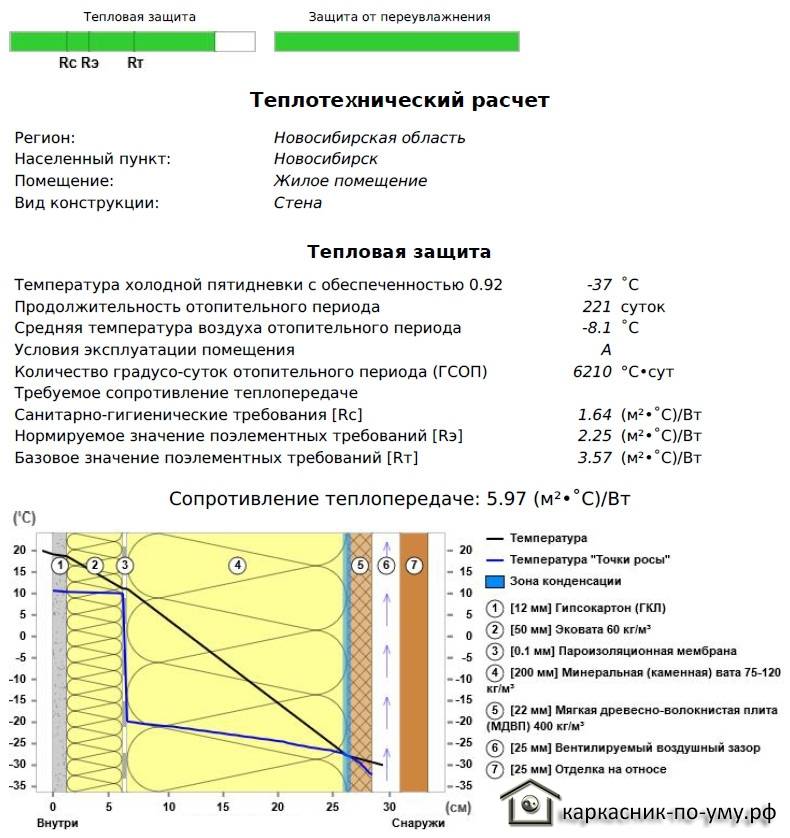

График смещения точки росы

Последствия неправильных вычислений

При выборе изоляционных материалов важно помнить, что одним из наиболее эффективных способов защиты наружных стен от сырости является правильная укладка слоев изоляции. Качественная теплоизоляция поможет значительно снизить потери тепла и сделать ваш дом уютнее, а также продлить срок службы ваших стен

Качественная теплоизоляция поможет значительно снизить потери тепла и сделать ваш дом уютнее, а также продлить срок службы ваших стен.

Толстый слой, не пропускающий водяной пар, и пористый слой, пропускающий влагу наружу, должны располагаться на внутренней стороне несущей стены.

Также необходимо создать условия для вентиляции в зоне конденсации. Таким образом, конденсат будет беспрепятственно испаряться.

Правильно утепленная наружная стена поможет снизить потери тепла в отопительный период с 45 до 95% и создать уют в доме.

Если теплоизоляция выбрана неправильно, в ней постепенно будет накапливаться влага, снижая термическое сопротивление стены. Поэтому во второй или максимум в пятый отопительный сезон расходы на отопление возрастут, если речь идет о частном доме, в квартире просто будет намного холоднее зимой.

Профессиональная изоляция – это долгий и дорогостоящий процесс. Сегодня существует множество изоляционных материалов. Не пытайтесь сэкономить на них, так как дешевые материалы придут в негодность уже через несколько отопительных сезонов.

Существует несколько последствий неправильных расчетов, но некоторые из них могут оказать негативное влияние на качество жизни. Основные последствия – постоянно влажные стены, грибок, плесень, грибок и микробы на стенах, которые приводят ко многим хроническим заболеваниям.

Постоянно влажные стены становятся питательной средой для грибков и плесени, а их споры передаются воздушно-капельным путем и вызывают заболевания.

Поскольку влажные помещения трудно отапливать, уровень комфорта в них снижается. А высокая влажность в таких стенах может стать причиной респираторных заболеваний.

Еще одним неприятным последствием просчета является разрушение отделочных материалов – крошится плитка, осыпается кирпич на внешней стене, начинает вспучиваться поверхность внутренней стены.

Невысохший конденсат является основной причиной того, что наружная стена подвержена выветриванию и отслоению отделочных материалов.

Чтобы исправить эту ситуацию, состояние стен и изоляции должно быть проанализировано профессионалом. При правильных расчетах вы сможете исправить все ошибки и создать в своем доме комфортную и теплую обстановку.

О принципах и формулах теплотехнических расчетов для правильного проектирования дома будет рассказано в следующей статье, которую мы настоятельно рекомендуем вам прочитать.

Причины запотевания окон и как их устранить

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.

Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.Вторая причина конденсата скрывается в низкой теплоизоляции – к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой. В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды. Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Неправильно

Правильно

Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Плохая вентиляция

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать. А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

Пример организации притока воздуха: вентиляция и ионизация воздуха

Откуда берется конденсат на окне?

Конденсат на пластиковых окнах служит причиной появления плесени и грибка на откосах, стенах и потолке, излишней влажности воздуха, загнивания корневой системы комнатных растений и, наконец, это просто выглядит неэстетично.

Основные причины образования конденсата:

неравномерное и недостаточное отопление;
плохая вентиляция;
излишняя влажность.

С точки зрения физики это явление объясняется понятием «точка росы». Значение точки росы — это температура, при которой воздух больше не может удерживать влагу. Когда температура в помещении опускается ниже точки росы, влага конденсируется и выпадает на самой холодной поверхности в помещении – то есть на оконных стеклах.

Чем утеплить каркасный дом для зимнего проживания. Способы утепления

Есть несколько базовых требований к утеплителям о которых необходимо знать. Для того чтобы добиться длительного срока эксплуатации и иметь надежный уровень утепления, материал который вы выберете, должен обладать сопротивляемостью:

К возгоранию.
Накоплению влаги.
Механическим повреждениям.

На заметку

Дома каркасные для зимнего проживания в первую очередь должны утепляться таким материалом, который не будет наносить вреда здоровью находящихся в нем людей

Сперва обращайте свое внимание на показатели экологичности, а уже потом на другие характеристики

Утепление внутренних стен каменной ватой.

На зимний каркасный дом цена материалов должна полностью соответствовать их качеству. Поэтому не опирайтесь при выборе на самые дорогостоящие предложения. Изучите детально все варианты – их характеристики, безопасность, легкость при монтаже. Уже потом сравнивайте ценовую политику и делайте окончательный выбор.

Минеральная вата и пенопласт

Каркасный зимний дом под ключ чаще всего утепляют с использованием утеплителя из минеральной ваты. Такую популярность он завоевал по двум причинам:

Небольшая стоимость.
Эффективные теплоизоляционные свойства.

Минеральная вата выделяется своими характеристиками в паропроницаемости. За счет чего ее активно используют при работах по утеплению наружных стен каркасного дома для зимы. Именно минеральную вату рекомендуется использовать в каркасных домах из доски, потому что она относится к негорючим материалам. Также минеральная вата в каркасном доме имеет хорошее сопротивление коррозийным процессам, а также деформации. Также ее характеризует высокий уровень звукоизоляции.

Укладываем минеральную вату в каркас дома.

Утепление с использованием пенопласта выгоднее иных методов по показателям сбережения тепла. Оно характеризуется качественной гидроизоляцией и отличным сопротивлением процессам гниения. Но с другой стороны – при горении такой материал выделяет ядовитые вещества. Уровень пожарной безопасности нельзя назвать очень высоким.

Сыпучий утеплитель

Если вы собираетесь строить зимний каркасный дом под ключ, цена всего проекта может быть уменьшена за счет сыпучих утеплителей. Они также показали себя эффективным средством для утепления зимних домов.

Главное учитывать одно негативное свойство сыпучего утеплителя – при намокании материал станет неэффективным, утратит свои изоляционные качества.

К такому виду утеплителей относят:

Керамзит.
Опилки и песок.
Экологическую вату.
Котельный шлак.
Крошка пенобетонная.
Пенополистирол в гранулах.
Вермикулит.

В качестве теплоизоляции данный вид мало чем уступает более популярным и дорогостоящим утеплителям. При его использовании стоит особо тщательно отнестись к гидроизоляции и пароизоляции слоев каркасного дома .

Напыляемая теплоизоляция

В вопросе как утеплить каркасный дом для зимнего проживания одну из лидирующих позиций занимает напыляемая теплоизоляция. Пенополиуретановое утепление не обладает популярностью, как свои аналоги, из-за высокой стоимости. Большая разница в стоимости теплоизоляции является естественной, потому что существенно отличает напыление ППУ от конкурентов по основным характеристикам.

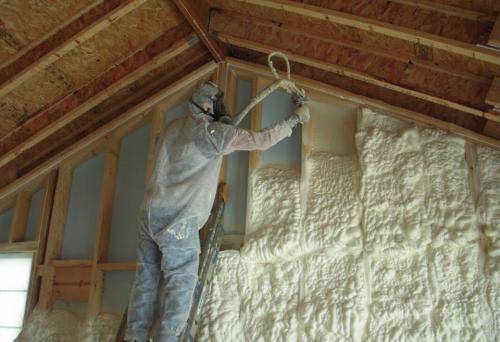

Нанесение пенополиуретана на стены.

Преимущества в значительной степени преобладают над недостатками. Среди положительных качеств напыляемой теплоизоляции ППУ специалистами выделяются:

Пенополиуретан довольно плотный материал, который отлично удерживает тепло.
Использование пульверизатора при нанесении позволяет практически наглухо закупорить поверхность.
Высокие стандарты напыления теплоизоляции.
Значительно снижает уровень шума (шумопоглощение направлено как на волновые, так и на ударные шумы).
Впитывает пары влаги, отличный паропроницаемый материал.

На заметку

Эти преимущества являются основными, но их список можно расширить. Пенополиуретану конкуренцию может составить пеноизол. Даже несмотря на все неудобства при работе с пеноизолом (вам понадобится пенозаливочная машина), специалисты его высоко ценят. Пеноизол отлично справляется с устранением неровностей и дефектов.

Один из главных недостатков – такой материал быстро горит. Но к этому следует дополнить что пенополиуретан быстро погаснет при недостатке кислорода. Значительно снизить риск возникновения пожара можно на этапе монтажа – воспользуйтесь специальными огнестойкими красками. Достаточно будет нанести ее на пенополиуретан, когда он будет в застывшем виде.

Среди других способов активно применяются комбинированные варианты. В качестве примера можно выполнить работу так:

Укладываем во внутреннюю часть минеральную вату.
Снаружи монтируем пенопласт.
Далее идет штукатурка.

Факторы, влияющие на теплопотери

Тепловые процессы хорошо коррелируют с электрическими процессами: разница температур действует как напряжение, тепловой поток можно рассматривать как ток – для сопротивления нет необходимости создавать специальный термин. Концепция наименьшего сопротивления, называемая в теплотехнике тепловыми мостами, также полностью справедлива.

Если рассмотреть любой материал в поперечном сечении, то довольно легко определить путь теплового потока как на микро-, так и на макроуровне. В качестве первой модели возьмем бетонную стену, в которой, в силу технологической необходимости, сквозные крепления выполнены стальными стержнями произвольного сечения. Сталь проводит тепло немного лучше, чем бетон, поэтому можно выделить три основных тепловых потока

От стальных прутьев до бетона
Через толщину бетона
Сквозь стальные прутья

Потери тепла через тепловые мостики в бетоне

Наиболее интересной является модель последнего теплового потока. Поскольку стальной сердечник нагревается быстрее, разница температур между двумя материалами будет возникать ближе к внешней стороне стены. Таким образом, сталь не только сама “выкачивает” тепло наружу, но и увеличивает теплопроводность прилегающих бетонных масс.

Тепловые процессы в пористых средах протекают по аналогичной схеме. Почти все строительные материалы состоят из разветвленной сети твердых материалов, между которыми находится пространство, заполненное воздухом. Поэтому твердый, плотный материал является основным проводником тепла, но из-за его сложной структуры путь, по которому движется тепло, больше площади поперечного сечения. Поэтому вторым фактором, определяющим термическое сопротивление, является неоднородность каждого слоя и всей оболочки здания.

Снижение теплопотерь и смещение точки росы в теплоизоляции наружных стен

Третьим фактором, влияющим на теплопроводность, является накопление влаги в порах. Тепловое сопротивление воды в 20-25 раз ниже, чем воздуха, поэтому если она заполняет поры, общая теплопроводность материала становится еще выше, чем при отсутствии пор. Ситуация становится еще хуже, когда вода замерзает: теплопроводность может увеличиться до 80 раз. Источниками влаги обычно являются воздух в помещении и атмосферные осадки. Поэтому тремя основными методами борьбы с этим явлением являются наружная гидроизоляция стен, использование пароизоляции и расчет влажности, который должен проводиться параллельно с прогнозом теплопотерь.

https://youtube.com/watch?v=UP71uFG5BFs

Последствия неграмотного выбора и расчета

Точка росы, возникающая внутри материала, приводит к его увлажнению. Намокание стен имеет следующие последствия:

Увлажненный бетон и кирпич обладают меньшими теплозащитными свойствами.
На мокрой стене может развиться грибок и плесень.
В помещении с влажными стенами будет неприятный микроклимат.
Если влага внутри стены замерзнет и кристаллизуется, то ее кристаллы будут разрушать материал конструкции. Несколько циклов замораживания и оттаивания могут привести к потере прочности материала.
Для утеплителя влажность опасна ухудшением его теплозащитных свойств.

Совет! Влажный утеплитель легко просушить, если устроить специальные продухи. Именно по такой технологии работает вентилируемый фасад.

Расчет утеплителя сводится к подбору его толщины в каждом конкретном случае

При этом расчете необходимо обращать внимание на положение точки росы. Неправильная толщина слоя утепляющего материала может привезти к намоканию и промерзанию всей конструкции стены. Для того чтобы избежать намокания несущей конструкции стены, лучше всего размещать утеплитель снаружи

В этом случае необходимо предусмотреть, хорошую вентилируемость слоя утеплителя, а так же его защиту от непогоды

Для того чтобы избежать намокания несущей конструкции стены, лучше всего размещать утеплитель снаружи. В этом случае необходимо предусмотреть, хорошую вентилируемость слоя утеплителя, а так же его защиту от непогоды.

Размещать утеплитель внутри помещения можно лишь при низкой влажности воздуха или небольшом перепаде температур внутри и снаружи вашего помещения.

Точка росы – что это и как ее определение в стене смотрите на видео:

О температуре точки росы посмотрите в видео-уроке:

Во время проектирования тепловой изоляции жилых зданий специалистами всегда производится расчет точки росы с целью определения ее положения в наружной стене. Это позволяет понять, в каком месте есть большая вероятность выделения значительного количества конденсата, и таким образом выяснить, насколько выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать здесь расчет точки росы по формулам, который принято делать в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или иных утеплителей. Цель данной статьи – помочь обычному домовладельцу самому определить точку росы в стене и использовать это на практике.

Что может оказать влияние на данное значение?

Вещей, способных повлиять на это, есть несколько:

толщина стен, а также стройматериалы, использованные для утепления;
влажность (когда присутствует высокая концентрация влаги, точка росы повышается);
температура – она сильно варьируется и зависит от конкретной местности.

Для более детального ознакомления с процессом рассмотрим несколько распространенных ситуаций.

Если стена не утеплена, то точка росы начнет колебаться под воздействием климатических условий. Если погода стабильная, то точка сместится поближе к наружной стене. Сам дом в таком случае не пострадает. А если резко похолодало, то эта точка сместится к внутренней стене. Помещение насытится конденсатом, а стены будут медленно намокать.

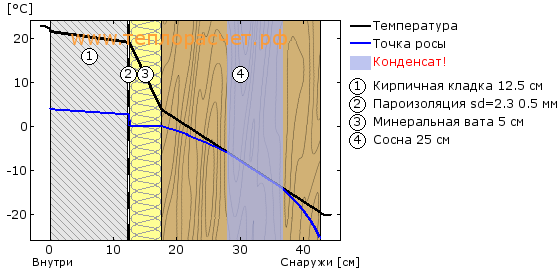

Если стена утеплена изнутри, то точка росы будет располагаться где-то в центре между ней и утеплителем. При повышенной влажности едва ли лучший вариант, поскольку после внезапного похолодания точка сместится ближе к стыку с утеплителем, что может оказать разрушительное действие для сооружения. Отметим, что при влажном климате проводить утепление изнутри можно лишь при эффективной отопительной системе, способной обеспечивать одинаковые температурные условия во всех комнатах.

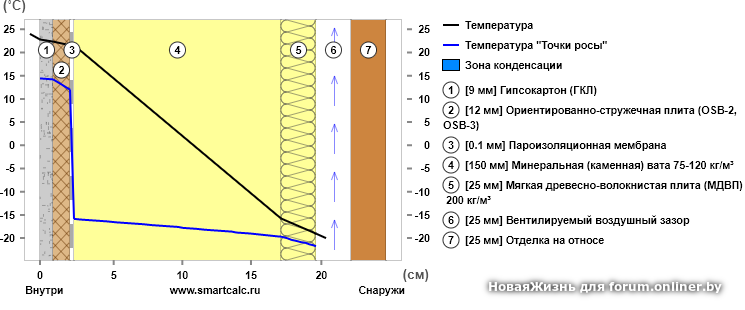

В случае наружного утепления стен точка росы сдвинется внутрь утепляющего слоя. При покупке материала для термоизоляции нужно учитывать этот момент и грамотно определить требуемую толщину.

Обратите внимание! Если при проведении ремонтных работ не учитывались климатические условия, то при возникновении неприятностей устранить их будет очень трудно, почти невозможно. Останется лишь устранить все сделанное и начать заново (читай: дополнительные затраты)

Последствия неграмотного выбора и расчета

Точка росы, возникающая внутри материала, приводит к его увлажнению. Намокание стен
имеет следующие последствия:

Увлажненный бетон и кирпич обладают меньшими теплозащитными свойствами.
На мокрой стене может развиться грибок и плесень.
В помещении с влажными стенами будет неприятный микроклимат.
Если влага внутри стены замерзнет и кристаллизуется, то ее кристаллы будут разрушать материал конструкции. Несколько циклов замораживания и оттаивания могут привести к потере прочности материала.
Для утеплителя влажность опасна ухудшением его теплозащитных свойств.

Совет!
Влажный утеплитель легко просушить, если устроить специальные продухи. Именно по такой технологии работает вентилируемый фасад.

Расчет утеплителя сводится к подбору его толщины в каждом конкретном случае

Для того чтобы избежать намокания
несущей конструкции стены, лучше всего размещать утеплитель снаружи. В этом случае необходимо предусмотреть, хорошую вентилируемость слоя утеплителя, а так же его защиту от непогоды.

Размещать утеплитель внутри помещения можно лишь при низкой влажности
воздуха или небольшом перепаде температур внутри и снаружи вашего помещения.

Точка росы – что это и как ее определение в стене смотрите на видео:

О температуре точки росы посмотрите в видео-уроке:

Какой стороной класть укладывать пароизоляцию

А вы берите обычную пароизоляционную пленку, тогда и не сторону не нужно будет смотреть. Но если уже взяли специализированную паропленку, то смотрите в инструкцию. там ВСЁ написано. Просто не ленитесь или строителей заставьте.

Кроме производителя как правильно класть пароизоляцию его производства никто не знает, к каждого из них свои пометки. Но логично, чтобы часть с его брендом была внутри и мы ее видели, они же для нас старались!

У Изоспана-Б все просто. Шероховатая поверхность внутри, на ней остается влага, гладкая сторона этой паропленки ставится к утеплителю.

На этом вопросы о том, как укладывать пароизоляцию заканчиваются. Вы можете залезть на сайт производителя пароизоляционной пленки и посмотреть там точные сведения, например на сайт Ютафола (у изоспана нет нормального сайта).

Подводя итог

Как бы мы не пытались полностью избежать отсыревания, этого не возможно сделать, так как ограждающие конструкции накапливают влагу от диффузии пара сквозь стены, полы и крышу. Поэтому задача правильного утепления не полностью сократить появление конденсата, а сделать так, чтобы количество влаги накопленное за отопительный сезон полностью высыхало за летний. В интернете есть ресурсы, которые в режиме онлайн выполнить теплорасчёт и проверить вероятность образования конденсата, а в построенном доме влажные места можно проверить тепловизором.
