Расчет количества ондулина для крыши

Из какого материала выбрать ондулин для крыши

Конструкция стропильной системы и обрешетки напрямую зависит от материала для кровли. Поэтому выбирать вид покрытия полагается еще при создании проекта крыши. Если вы решили остановиться на ондулине, имейте в виду: на рынке есть два его типа – шифер и черепица.

Гибкие плитки форматом 1000 х 35 см, изготовленные на основе стекловолокна, называются черепицей. Их удобно использовать при монтаже крыш сложной формы, в том числе купольной или конусной. Применение черепицы в этом случае позволяет свести количество отходов к минимуму.

Существуют следующие изготовленные в виде шифера материалы:

1. Классический. Размер листа – 200 × 95 см, толщина – 3 мм, вес – 6,5 кг, количество волн – 10. Подходит для монтажа плоских и сводчатых крыш из ондулина.
2. Смарт. В отличие от классического варианта, обладает меньшим весом и габаритами. Размер – 195 × 195 см, толщина – 3 мм, вес – 6,3 кг, количество волн – 10. Для простоты монтажа на листах отмечены точки установки крепежных элементов. Имеется замок, защищающий верхнюю часть покрытия от проникновения влаги при косых дождях.
3. DiY. Обладает теми же характеристиками, что и классический ондулин, если не считать более компактного размера листов: 200 × 75 см. Толщина – 3 мм, вес – 5,2 кг, число волн – 8.

   Небольшие размеры листов упрощают монтаж кровли. Подобный вид материала подходит для регионов с частыми экстремальными погодными условиями.

4. Компакт. Размеры листа ондулина для крыши – 100 × 75 см, вес – 2,5 кг, количество волн – 8. Толщина шифера – всего 2,5 мм, но прочность настила из-за этого не страдает благодаря увеличенному количеству нахлестов. Больше всего подобный вид ондулина подходит для крыш гаражей, сараев и других небольших построек.

Сегодня ондулин производят многие компании. Их продукт несколько отличается от традиционного, но обладает схожими свойствами. Самыми близкими аналогами исходного материала являются нижеописанные виды битумного шифера.

Ондалюкс и ондура. Вес – 6 кг, толщина – 2,6 мм, высота волны – 34 мм. Производитель – Onduline.

Ондувилла. По технологии изготовления материала это, скорее, не шифер, а битумная черепица. Размер листа – 106 × 40 см, вес – 1,2 кг, толщина – 3 мм. Конфигурация профиля и специальная окраска создают 3D-эффект. Производитель – Onduline.

Нулин. Размер 10-волнового листа – 200 × 122 см, вес – 10 кг. Размер 8-волнового элемента – 200 × 102, вес – 6,8 кг. Данный материал прочнее, чем ондулин, и срок его эксплуатации, соответственно, больше. Гарантия – 25 лет. Производитель – компания Nuline Corporation, которая в 2010 г. вошла в состав Onduline.

Что такое ондулин

Onduline представляет собой волнистые битумные листы. Материал бюджетный, практичный. Отличительная особенность заключается в длительном сроке службы и простоте использования. По внешнему виду можно перепутать с асбестоцементными листами, однако по весу ондулин намного легче.

Состав ондулина включает только современное сырьё – волокна картона, целлюлозу, полимерные холсты пропитанные битумом. В качестве защиты листы покрывают смолой, в результате чего покрытию нестрашны влага, солнечные лучи, механические повреждения.

Процесс производства

Пропитка ондулина осуществляется в течении около 15 минут, что обеспечивает материал полной водонепроницаемостью

Производство ондулина осуществляется с использованием следующих основных компонентов – бумажных отходов и целлюлозных волокон. Формирование пульпы осуществляется за счёт бумажных отходов, специальных добавок и воды. Полученную пульпу подвергают нагреву при +120 градусах, после чего сырьё проходит этап сушки и формирования.

При помощи метода гофрирования придаётся форма. После чего листы режут на отрезки нужного размера, окрашивают, просушивают и помещают в ёмкость с битумом и полимерными добавками. На протяжении нескольких дней листы остывают и набирают прочность.

Хранение

Хранение в сухих помещениях — гарантия сохранности материала

Кровельное покрытие рекомендуется хранить в сухих и закрытых помещениях. Температурный режим может быть совершенно любым и варьироваться от -60 до +110 градусов.

Лучше всего, если листы будут находить в горизонтальном положении. Для этого готовят настил из фанеры либо досок, на который укладывают стопкой листы. Стопка должна быть ровной, не допускается смещений.

Большие объёмы ондулина хранят в заводских упаковках. Если упаковка вскрыта, то материал нужно накрыть полиэтиленом.

Недостатки эксплуатации

Необходимо отметить недостатки материала, чтобы обеспечить возможность объективного выбора кровли:

• солнце и дождь могут спровоцировать выгорание крыши, что негативно скажется на внешнем виде покрытия;
• устойчивость к воздействию воды обеспечивается лишь в течение срока службы, обозначенного изготовителем;
• если предполагается приобретение большого объема шифера, то может оказаться, что некоторые листы отличаются оттенком;
• хрупкость- по поверхности не следует ходить, так как вероятнее всего на нем останутся вмятины, или прочие повреждения, этот же критерий следует учитывать при транспортировке;
• как видно на фото, ограниченная цветовая гамма насчитывает пока всего 4 цвета: коричневый, зеленый, красный и черный.

Технология укладки ондулина схожа с креплением шифера, однако перед началом работ следует немного подготовиться.

монтаж ондулина

монтаж ондулина

Размеры ондулина

На российском рынке в продажу обычно поступает ондулин, изготовленный по лицензии французской компании. Длина стандартного листа 2000 мм, ширина — 950 мм, толщина ондулина составляет 3 мм, высота волны – 36 мм. Допустимая погрешность может составлять +10/-3 мм по длине, +5/-5 мм по ширине, +2/-2 мм по высоте волны.

У каждого листа ондулина имеется 10 волн шириной около 95 мм, что необходимо учитывать при расчете материала для покрытия крыши. При монтаже горизонтального ряда необходимо выполнять нахлест шириной в одну волну, чтобы обеспечить прочность и герметичность настила. Вертикальный нахлест при укладке ондулина на кровлю, наклон ската которой превышает 15 градусов, должен быть не менее 100–150 мм. В результате, полезная площадь одного листового элемента достигает 1,60–1,64 м2.

Перед закупкой ондулина важно произвести расчет кровли, учитывая полезную площадь листового материала, чтобы в дальнейшем не пришлось докупать продукцию из другой партии

Принципы расчета покрытия кровли

Наиболее просты в расчетах щипцовые крыши с углом наклона от 15 градусов, каждый скат которых представляет собой прямоугольник, а параметры нахлестов являются стандартными. В этом случае требуется рассчитать площадь кровли и разделить ее на полезную площадь одного листа ондулина – 1,6 м2.

Если требуется рассчитать сложную кровлю, то необходимо разделить ее на отдельные плоскости – прямоугольники и треугольники, рассчитать площадь покрытия для каждой плоскости в отдельности и просуммировать, добавив 5% на отходы при монтаже.

При расчете материалов для крыши также следует учесть наличие окон в плоскости кровли, использование таких элементов, как ендова, конек, покрывающие фартуки, карнизный желоб, вентиляционные элементы кровли и другие составляющие кровельной системы. Их наличие и количество влияет на расчет листов ондулина.

Необходимость точных расчетов

Очевидно, что в сравнении с общей площадью стандартного листового элемента, с каждого листа ондулина набирается разница приблизительно в 0,3 м2, и если это не учесть, купленного материала может не хватить на монтаж всего покрытия.

Грамотный подход к расчетам кровли из ондулина с учетом размеров листовых элементов позволит избежать проблем, связанных с приобретением и доставкой недостающего материала, что влечет не только дополнительные расходы на транспорт, но и срывает график выполнения работ. Кроме того, новая партия ондулина может отличаться по оттенку от имеющейся, что ухудшит общий облик кровли.

Методика расчета

Для начала следует провести замеры крыши и посчитать площадь каждого ската, затем сложить эти значения и получить общую площадь. Если крыша имеет сложную форму, например вальмовая, для расчета применяются формулы из геометрии, для нахождения площади фигур: двух треугольников и двух трапеций.

Для примера будем использовать традиционный скат прямоугольной формы размером 6 на 9 метра. Его площадь составит 6 х 9 = 54 кв. метра.

Оригинальные листы Ондулин Smart выпускаются только одного размера: длина 1950 мм, ширина 950 мм, ширина волны 95 мм, толщина 3 мм. На одном листе 10 волн.

Монтаж ондулина выполняется с боковым и продольным нахлёстом между соседними листами, который зависит от угла наклона крыши. Подробнее об этом мы рассказывали в статье про устройство обрешетки.

Крайние листы на скате выходят наружу, за ветровую доску на одну волну. Нижний ряд ондулина, при отсутствии капельника, выпускается наружу на 5 — 7 см.

С учетом всех нахлестов эффективная площадь листа Ондулина будет составлять от 1,25 до 1,56 кв. м. Эффективная площадь является произведением ширины и длины листа за вычетом всех припусков на нахлест. Именно по этому показателю будет вестись расчет количества листов.

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

1. Рассчитать полезный размер листа:

l_пол. = l_ф..— с₁              (1.1)

b_пол. = b_ф..— с₂  (1.2)

где l_пол., b_пол. – полезная длина и ширина ондулина соответственно, м;

l_ф., b_ф. – фактическая длина и ширина листа соответственно, м;

с₁ – поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с₂ – продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе:

1. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.

1. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.

1. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (). Формула расчета одинаковая:

N=L_ф/L_пол             (1.3)

где L_ф – фактическая длина конька (или ендовы) крыши;

 L_пол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «».

Таблица «Расход гвоздей на крышу»

Наименование элемента	Шаг крепления	Расход
Кровельный лист	См. п.5	20 шт. на 1 лист
Конёк	В каждую волну обоих скатов	20 шт. на 1 м. п.
Щипец	По 2 гвоздя с шагом 31 см (на каждую сторону)	16 шт. на 1 м. п.
Ендова	В каждую волну, с которой пересекается ендова	10-12 на 1м. п.
Торцевое примыкание к стене	В каждую волну	10 шт. на 1 м. п.
Боковое примыкание к стене	20-30 см	4-6 шт. на 1 м. п.
Внешний излом	В каждую волну	10 шт. на 1 м. п.
Внутренний излом	В каждую волну	10 шт. на 1 м. п.
Примыкание к печной трубе	По периметру трубы в каждую волну или через 20-30 см (если вдоль волны)	Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубе	В каждую волну	10 шт. на оформление 1 примыкания

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

размеры листа и доборных элементов

Никто не идет за стройматериалами наобум – это, по крайней мере, неразумно. Перед покупкой мы всегда подсчитываем, сколько чего понадобится. Так, например, выбирая для кровли ондулин, размеры листа его следует уточнить заранее. Ведь взяв недостаточное количество материала, можно, докупая, весьма огорчиться, увидев, что оттенок из новой партии совсем не тот, ну, а переплачивать тоже не хочется. Поэтому в данной статье предлагаем разобраться с тем какие бывают размеры Ондулина и его доборных элементов, а так же как рассчитать необходимое количество данного материала для крыши дома.

Измеряем лист ондулина

Французское трехмиллиметровое кровельное покрытие с названием ондулин (или еврошифер) в основе своей имеет органические целлюлозные волокна. Для прочности и сохранения цвета материал пропитан битумом со специальными добавками.

В процессе изготовления стандартных листов с десятью волнами допускаются следующие отклонения:

• по ширине листа: от -5 до +5 миллиметров;
• по длине листа: от -3 до +10 миллиметров;
• по высоте волны: от -2 до +2 миллиметров.

А теперь и сами параметры листа еврошифера:

• Ширина листа – 0,95 метра;
• длина листа – 2 метра;
• высота гребня волны – 3,6 сантиметра
• толщина листа – 0,3 сантиметра;
• масса листа – 6 килограммов.

При монтаже понадобятся и крепеж с аксессуарами. Помимо специальных гвоздей, будут необходимы карнизы, ендова, фронтоны, желоба и заполнители для карнизов, окна и вентиляторы для кровли. Непременно следует их все учесть.

Размеры доборных элементов Ондулина

Определяем нужное количество кровельного покрытия

Обычно эти подсчеты берет на себя компания, которая будет монтировать ондулиновую кровлю. Обычно она же ее и продает. Впрочем, если вы хотите самостоятельно покрыть крышу еврошифером, то для вычисления его количества размеров ондулина и школьных знаний по математике будет вполне достаточно. Нужно просто всю поверхность крыши представить в виде простейших геометрических фигур – треугольников, прямоугольников, квадратов. Легко вычислив площадь каждой, сложим их все – это и есть площадь кровли.

А теперь самое главное – не допустить основную ошибку, взяв вместо «чистых» размеров «грязные». Иначе – не учитывая запас, необходимый для перехлеста листов ондулина. Он необходим, иначе пострадает качество кровли. Поэтому простое перемножение длины и ширины, дающее площадь листа в 1,92 квадратного метра, не годится для определения расхода материала. Ведь порядка 0,3 квадратных метра с этого листа уйдут на перехлест.

Теперь более точные подсчеты. Когда кладется кровля, листы ондулина перехлестываются не только в продольном, но и в поперечном направлении. По длине перехлест составит от 10 до 15 сантиметров, а по ширине – одну волну (9,6 сантиметра). Получаем «чистые» размеры:

• Длина – от 1,85 до 1,95 метра;
• ширина – 0,864 метра.

С этими размерами листа ондулина полезная площадь его получится меньше – от 1,6 до 1,64 квадратного метра. И еще: не забудьте, что по краю кровлю придется подрезать, и материала понадобится процентов на 10 больше. От этих цифр и отталкивайтесь, закупая кровлю.

Устройство кровельного пирога

Кровельный пирог – это неотъемлемая часть конструкции кровли, включающая в свой состав слой теплоизоляции, а также гидроизоляционную защиту и пароизоляцию. Гидроизоляция защищает утеплитель от скопления в нем конденсата, а также от влаги, которая может проникнуть в него снаружи (дождевые, талые воды). Пароизоляционный слой предохраняет утеплитель от воздействия испарений, поступающих изнутри строения.

Важно: между утеплителем и покрытием кровли необходимо оставлять небольшой промежуток (примерно 5 см). Это обеспечит вентиляцию, которая предотвратит скопление конденсата в подкровельном пространстве

Схема кровельного пирога

Кровельный пирог обычно обустраивается по следующей схеме:

• стропильная система;
• пароизоляционный слой;
• слой теплоизоляции;
• гидроизоляционная мембрана;
• контробрешетка и обрешетка;
• кровельное покрытие.

Графические методы вычисления

Суть метода заключается в использовании масштабных планов кровли дома. Сложность использования стандартных математических формул для расчета заключается в том, что простое перемножение размеров, например,трапециевидного ската кровли из ондулина, даст точную площадь поверхности крыши, но этого недостаточно. Разделив площадь трапеции на размер одного листа ондулина, мы получим эквивалентное по площади количество полотен ондулина. В действительности это число нам ничего не дает, так как вычисление выполняется для условий, когда поверхность крыши закрывается всем материалом ондулина, даже с обрезками и отходами.

Чтобы обеспечить максимальную точность расчета,сначала необходимо построить эскиз каждого ската крыши. Далее в масштабе вырезаем прямоугольники, пропорции и масштабы которых соответствуют размерам полотна ондулина. Из прямоугольников выкладываем геометрическую фигуру, по размерам и форме максимально приближенную к геометрии ската кровли. Какое-то количество кровельного материала выйдет за пределы площади ската, но в любом случае, необходимо получить минимальное число целых прямоугольников, покрывающее изображение ската кровли. Таким образом, выполняется графический подсчет материала.

Подобную процедуру вычисления необходимо выполнить с каждым скатом кровли в отдельности.

Требования при монтаже

При монтаже кровли нужно выполнять ряд требований, которые сводятся к следующему:

• работы производятся в диапазоне температур от 5 о до 30 оС;
• ондулин нельзя растягивать, потому что можно нарушить его структуру и снизить прочность;
• внимательно следить за горизонтальностью укладки листов;
• крайние листы монтировать по фронтону с одной стороны, с выносом на 5 см ниже карниза;
• фиксируют лист сначала по углам, затем снизу и далее в шахматном порядке;
• закрепив два нижних листа, следующий верхний лист надо разрезать пополам и положить с нахлёстом на нижний, для обеспечения оптимальной прочности кровли;
• резать материал можно электролобзиком или ножовкой, предварительно смазав лезвие маслом.

Методика расчета

Для начала следует провести замеры крыши и посчитать площадь каждого ската, затем сложить эти значения и получить общую площадь.

Если крыша имеет сложную форму, например вальмовая, для расчета применяются формулы из геометрии, для нахождения площади фигур: двух треугольников и двух трапеций.

Для примера будем использовать традиционный скат прямоугольной формы размером 6 на 9 метра. Его площадь составит 6 х 9 = 54 кв. метра.

Оригинальные листы Ондулин Smart выпускаются только одного размера: длина 1950 мм, ширина 950 мм, ширина волны 95 мм, толщина 3 мм. На одном листе 10 волн.

Монтаж ондулина выполняется с боковым и продольным нахлёстом между соседними листами, который зависит от угла наклона крыши. Подробнее об этом мы рассказывали в статье про устройство обрешетки.

Крайние листы на скате выходят наружу, за ветровую доску на одну волну. Нижний ряд ондулина, при отсутствии капельника, выпускается наружу на 5 — 7 см.

С учетом всех нахлестов эффективная площадь листа Ондулина будет составлять от 1,25 до 1,56 кв. м. Эффективная площадь является произведением ширины и длины листа за вычетом всех припусков на нахлест. Именно по этому показателю будет вестись расчет количества листов.

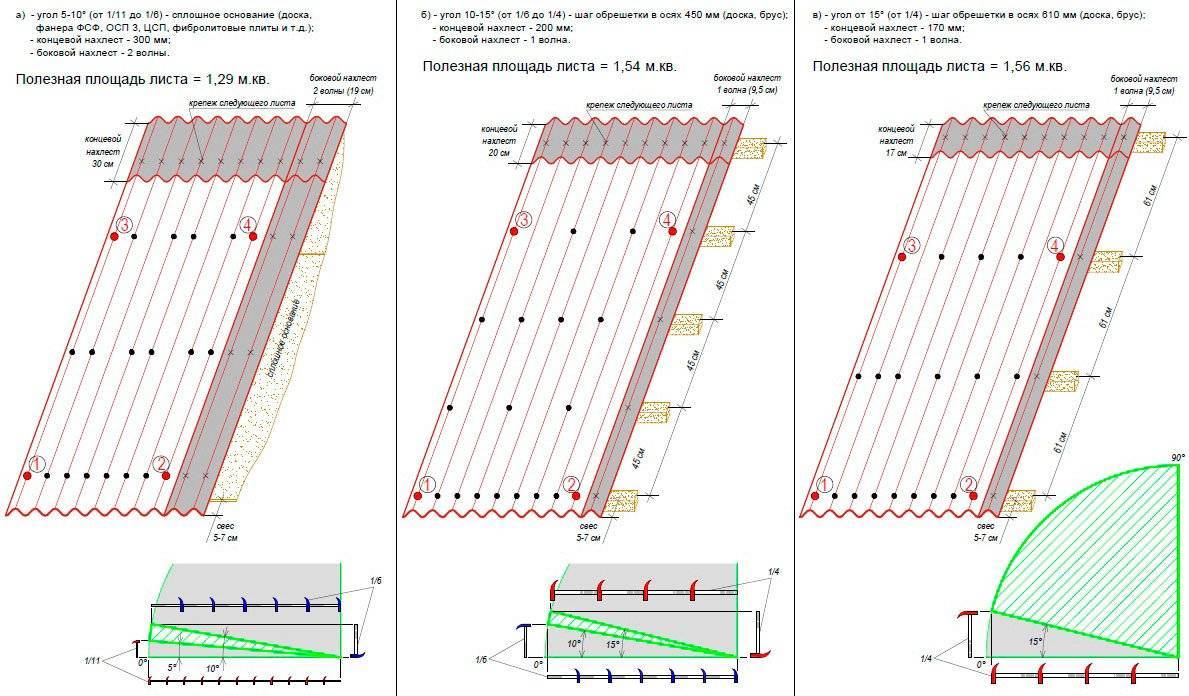

Угол наклона крыши, градусы	Эффективная площадь листа, кв. м
от 15° и выше	1,56
10 — 15°	1,5
5-10°	1,25

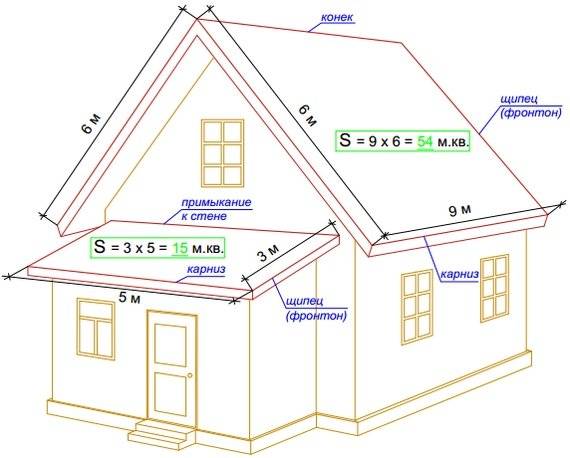

Для примера расчета кровли, будем считать, что уклон обоих скатов составляет 20 градусов (многие крыши выполняются именно с таким углом). Соответственно эффективная площадь листов будет составлять 1,56 кв. м.

Чтобы получить точное число листов на один скат, следует разделить замеренную площадь на значение эффективного размера:

где S_ск – площадь ската; S_эф – эффективная площадь листа с учетом наклона крыши.

Тогда точное количество составит:

Итого для перекрытия одного ската с площадью 54 кв. м потребуется 35 листов Ондулина + рекомендуется взять несколько штук про запас.

Расчет ондулина на крышу: онлайн калькулятор

Как рассчитать ондулин на крышу? Прежде чем подсчитать количество материала, нужно вычислить полезную площадь листа, размер которой обусловлен величиной нахлестов при укладке. Боковой напуск может быть одно- или двухволновый. Параметры вертикального нахлеста могут составлять 15-30 см.

• При уклоне крыши до 10 градусов ондулин укладывается с напуском в две волны, а вертикальный нахлест должен быть не менее 30 см.
• Если уклон составляет от 10 до 15 градусов, укладка выполняется с применением одноволнового бокового нахлеста, вертикальный напуск при этом должен быть равен 20 см.
• В большинстве случаев угол уклона скатной крыши превышает 15 градусов. При обустройстве таких конструкций также используется одноволновый нахлест, а вертикальный напуск можно сократить до 15 см.

При размерах листа 0,95х2 м его площадь равна 1,9 м2. Для вычисления полезной площади нужно отнять от этого значения величину нахлеста. Таким образом, полезная площадь в зависимости от угла уклона крыши составит примерно 1,3 м2, 1,5 м2, 1,6 м2.

Уважаемые читатели, предлагаем вам воспользоваться онлайн калькулятором ондулина на крышу. Если вы не знаете, как рассчитать ондулин на крышу, то этот инструмент будет вам незаменимым помощником в этом деле.

Данный калькулятор не только рассчитает вам количество листов для кровли, но и рассчитает вам шаг обрешетки и стропил, учитывая не только наклон крыши, но и снеговые нагрузки вашего региона.

ВАЖНО!

Как пользоваться калькулятором:

Ниже представлены калькуляторы для других видов крыш:

• Расчет односкатной крыши,
• Расчет двускатной крыши,
• Расчет вальмовой крыши,
• Расчет мансардной крыши.

Поля калькулятора

Итак, как рассчитать количество листов ондулина на крышу? Воспользуемся специальным калькулятором:

Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши (фото выше):Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки (на фото ниже):Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы

Советуем к прочтению: Элементы безопасности кровли: виды и назначение

Рассчитать

Этап V. Укладка листов на обрешетку

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
3. Если угол уклона от 15° и выше – тогда 61 см.

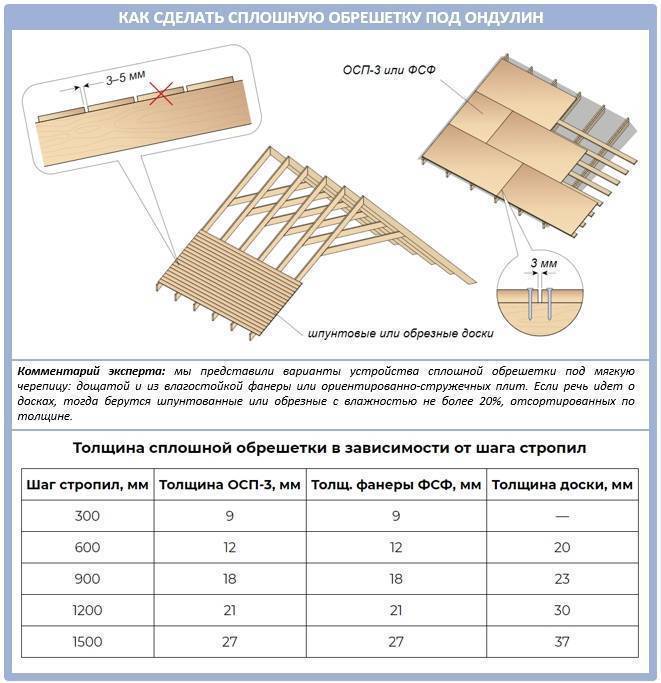

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа

Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался^

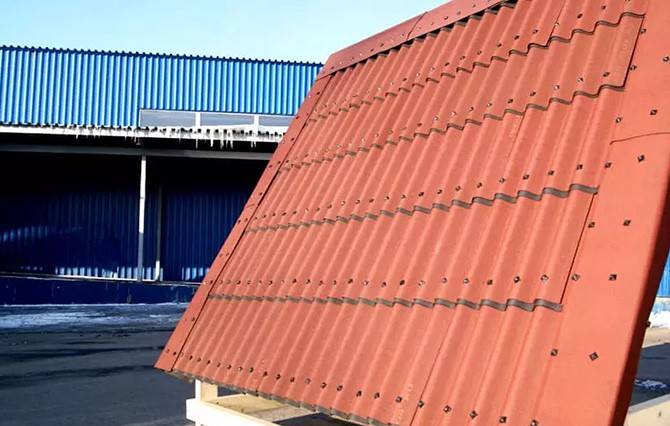

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Производство ондулина в современных условиях

Изготовление волнистых листов происходит с использованием только природных материалов. Отделочный материал для кровли ондулин имеет внешнее сходство по форме с применявшимся ранее шифером, но в своем составе не содержит асбестовой составляющей, разрушающей здоровье человека.

Современный материал состоит из целлюлозы, стекловолокна, очищенного битума, минеральных наполнителей и красящих веществ. Волокна целлюлозы, стекловолокна и минеральные наполнители в процессе производства под воздействием температур образуют многослойный гибкий пласт. Полученный слоистый материал пропитывается битумом для придания прочностных свойств.

Из него прессованием создается волнистая форма, высота и ширина волн подобраны с учетом эстетических параметров. В процессе изготовления листы ондулина окрашиваются минеральными красителями в стойкие яркие цвета.

Нахлесты и напуски

При вычислениях следует также учитывать напуски, которые осуществляются, если кровля имеет разный угол наклона. Если уклон крыши равен 10 градусам, то размер напуска по сплошной обрешетке равняется 30 см. При каждом повышении угла на 15 градусов следует делать напуск от 15 до 20 см.

Листы ондулина прибиваются к обрешетке по каждой волне на конце и концевом нахлесте листов друг на друга, так же нужно прибивать с обеих сторон бокового нахлеста.

Теперь о нахлестах. В зависимости от наклона ската они равны 1 либо 2 волнам. Запомните как аксиому: при угле наклона 10 градусов делается нахлест 2 волны, а если выше 15 – то одна.

Приведенные ручные расчеты стоит выполнять тогда, когда вы действительно разбираетесь в геометрии либо вы строите крышу самостоятельно. Профессиональные строители чаще всего пользуются специальными программами, например, OndulineRoof. Достаточно ввести длину и ширину скатов, и она покажет количество необходимых листов, а также сделает общие вычисления. Если же сомневаетесь в проведенных расчетах, то лучше обратитесь за помощью к профессионалам.

Как крепить ондулин к дереву. Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.
