Коммуникации в каркасном здании

Преимуществом любого каркасного жилья является быстрота его возведения. Относительная лёгкость используемых стройматериалов позволит обойтись без использования спецтехники (подъёмные краны, экскаваторы и т.д.).

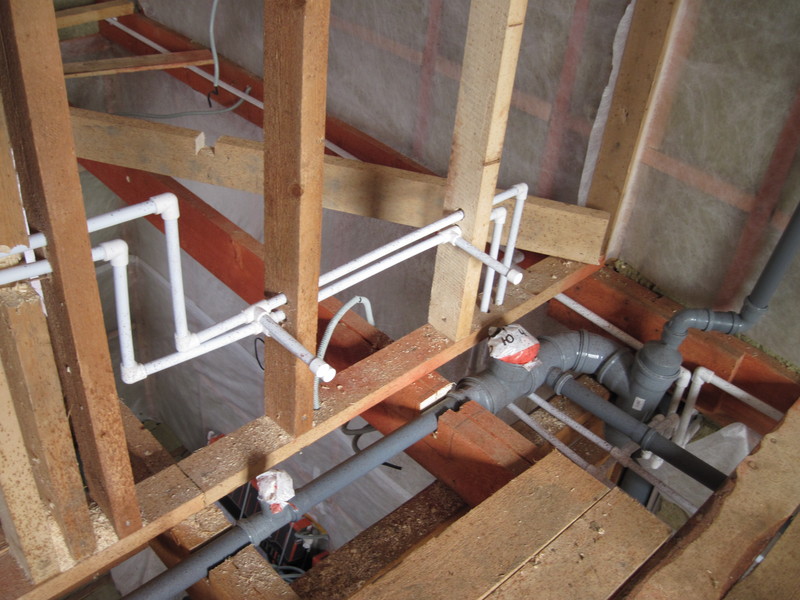

Изначально ведётся возведение перекрытий, а внутри них устанавливается несколько слоёв утеплителя. Подобный подход позволяет получить широкий спектр возможностей для качественного монтажа коммуникационных сетей:

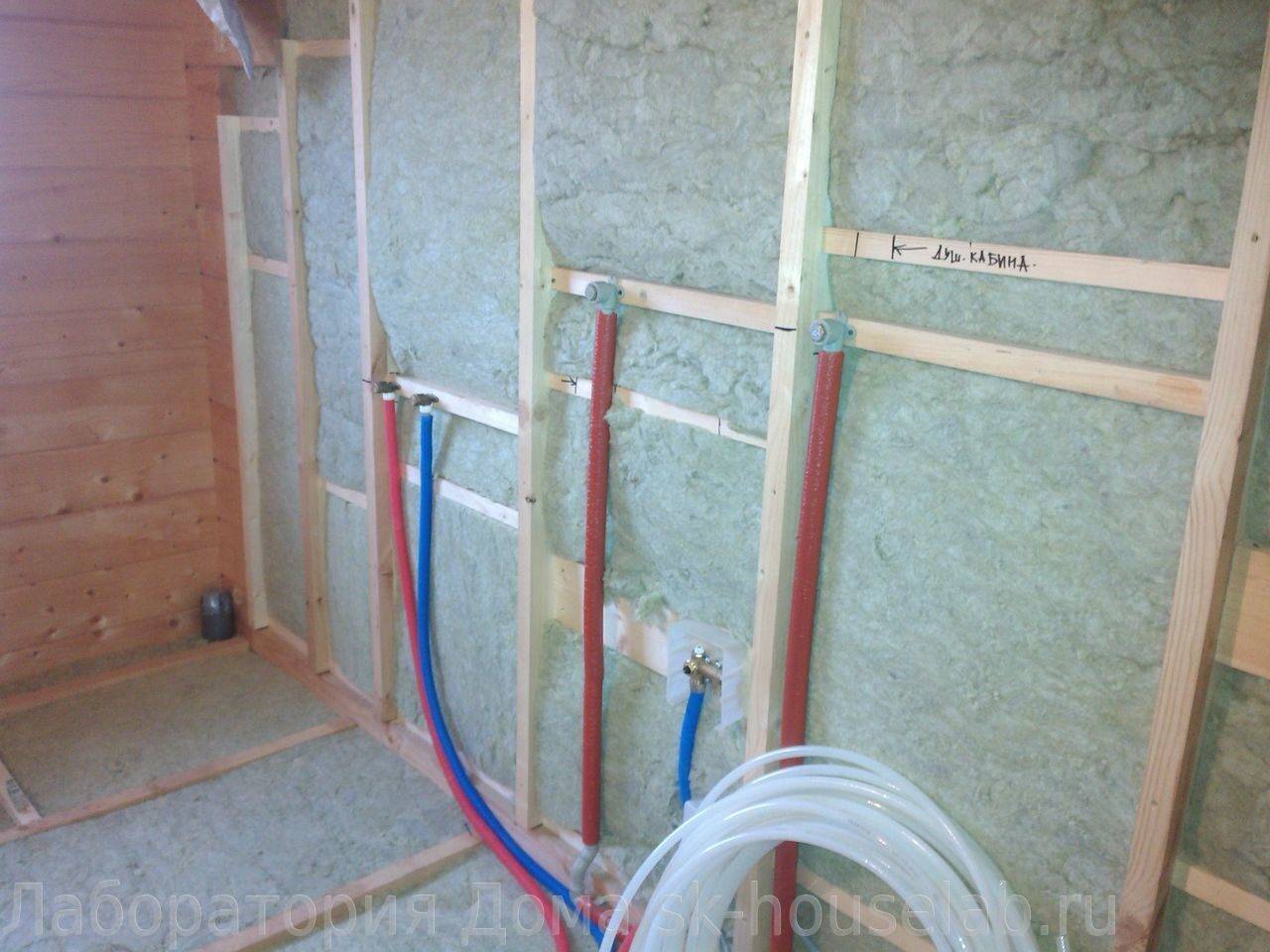

• внутри стен;
• непосредственно под полом;
• между отделкой и утеплителем;
• поверх стен.

Естественно, последний вариант стоит рассматривать, как самый крайний. Ведь разветвлённая сеть коммуникаций явно не украсит дом.

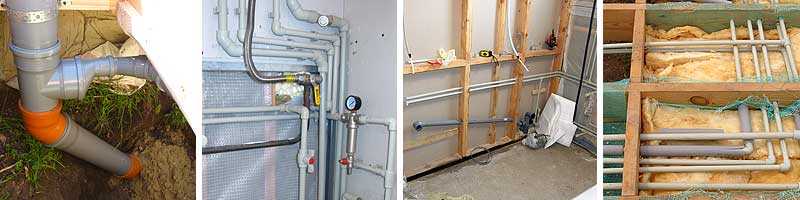

Коммуникации в каркасном доме. Водоснабжение

В каркасном доме может быть два варианта водоснабжения: центральное водоснабжение или свой источник. Свой источник — это в свою очередь колодец или скважина.

В скважине может работать как погружной насос (висит в самой скважине, надежнее), так и станция (стоит в котельной, не так надежно и к тому же часто шумно).

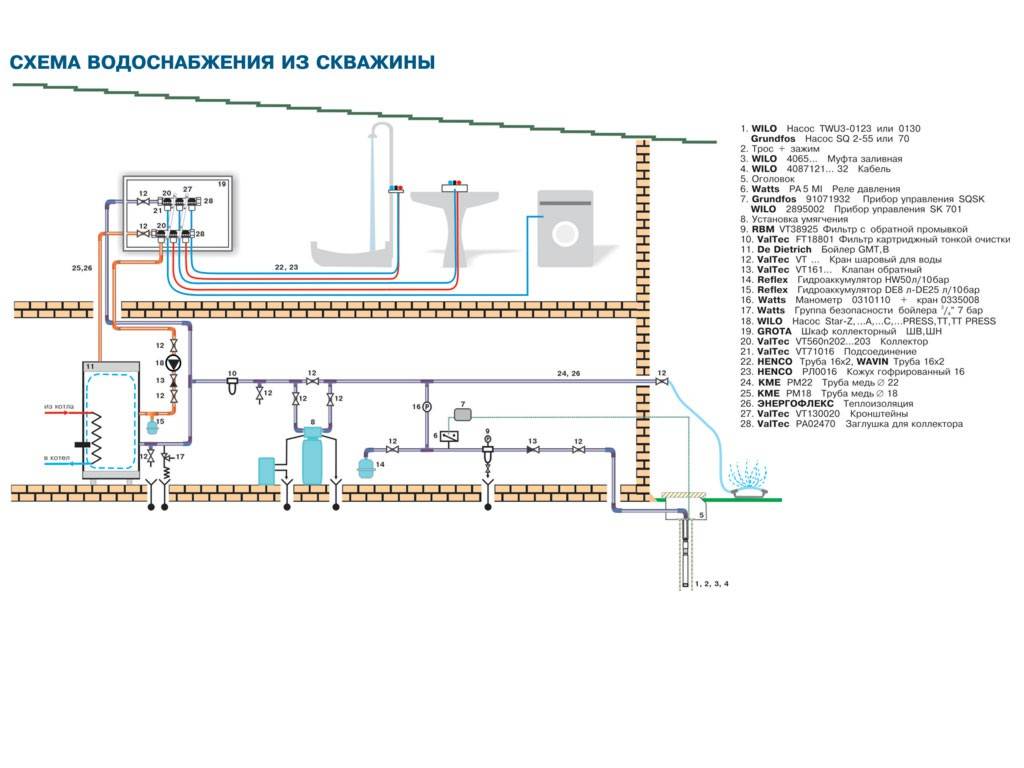

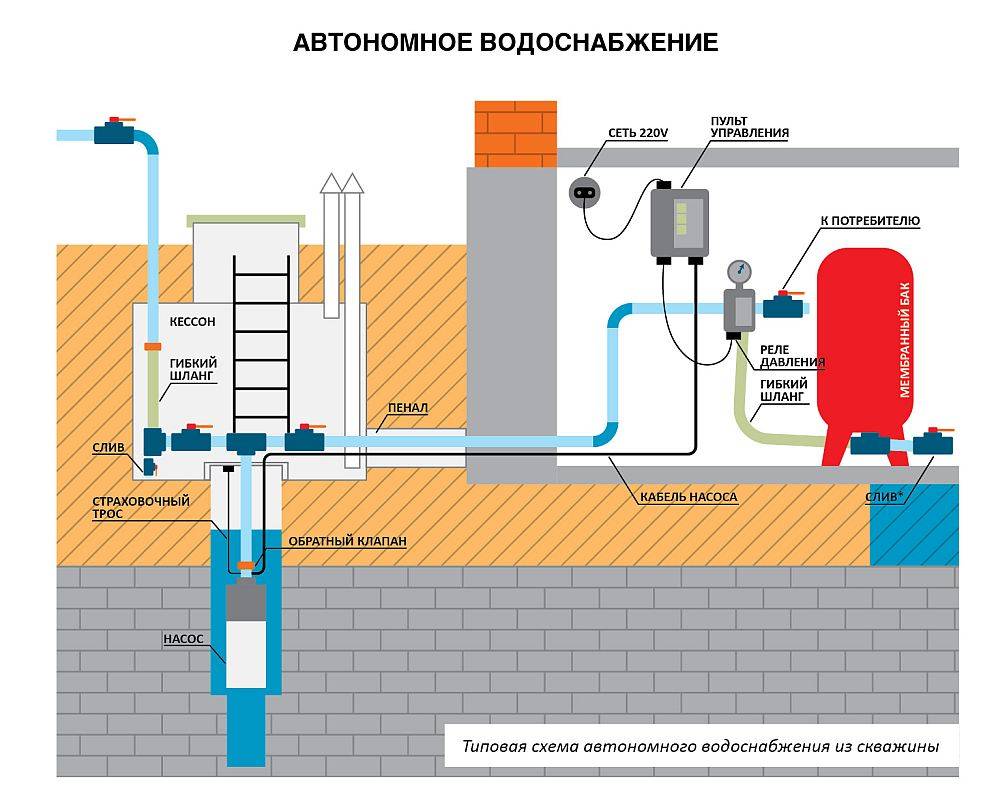

Общая схема водоснабжения:

Напоминаю, что мы можем сделать вам удобный и понятный проект каркасного дома по доступной цене, или подобрать для вас готовый проект каркасного дома в соответствии с вашими пожеланиями.

Оставайтесь на связи, задавайте вопросы, давайте строить правильные каркасные дома!

голоса

Рейтинг статьи

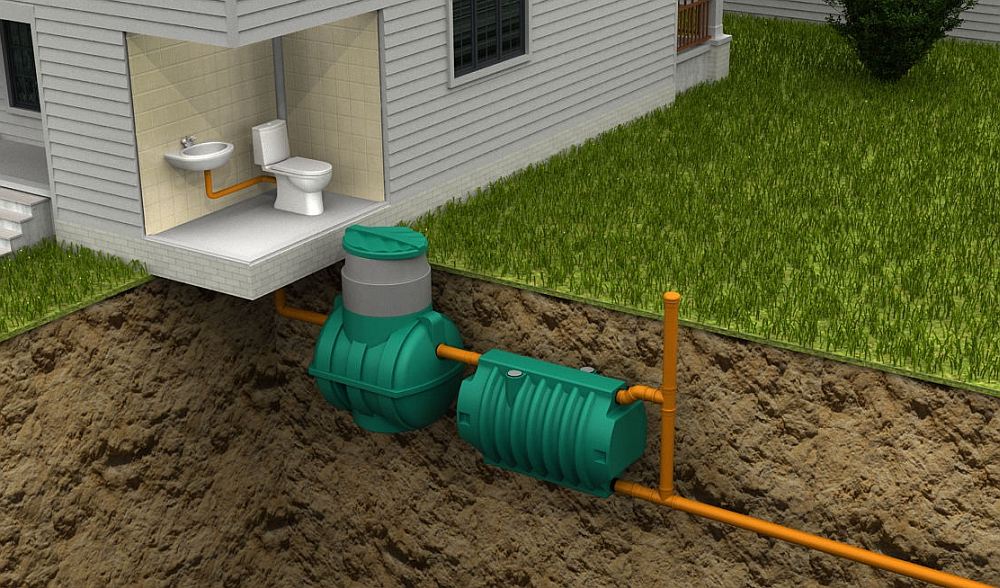

Устройство внешней канализации

Если есть возможность подключиться к центральной магистральной сети, отпадает много вопросов. Но в загородных домах чаще приходится делать автономную канализацию своими руками. По нормативам её нужно располагать на удалении не менее:

• от стены дома на сваях — 4 м;
• ограды — 5 м;
• скважины водозабора — 15 м;
• границы земельного участка — 5 м;
• корней взрослых деревьев — 3 м;
• рек, ручьёв — 10 м;
• водохранилища — 30 м.

В зависимости от способа очистки существуют два типа устройства локальной канализации:

1. Аэробная. Очистка стоков происходит под воздействием кислорода. Воздух в камеры подаётся принудительно с помощью компрессора. Такой септик является энергозависимым, но степень очистки почти стопроцентная.
2. Анаэробная. Органические примеси сточной воды очищаются микроорганизмами, для которых не требуется кислород. Наилучшая очистка не выше 75%. Поэтому при использовании анаэробных септиков строят устройства доочистки воды — фильтрующие колодцы или поля.

Размеры септика любого типа зависят от расхода воды. Рассчитывают объём камеры, исходя из того, что каждому проживающему требуется 0,2 м3 воды на день. Септик должен вместить сточные воды за три дня. То есть, если в доме на сваях один жилец, объём камеры должен быть 0,6 м3, для двух — 1,2 м3. Определите тип септика, учитывая особенности грунта. Анаэробные септики строить легче, но требуются ещё установки доочистки: поля фильтрации. Их трудно сделать, если участок глинистый, и практически невозможно при высоком уровне грунтовых вод. Тогда приходится сооружать дополнительные колодцы. Аэробный септик обойдётся значительно дороже: потребуются компрессор и аэратор. Для строительства камер выбирают разные материалы:

1. Железобетон. Покупают колодезные кольца или заливают монолит;
2. Кирпич. Требуется делать надёжную гидроизоляцию стенок септика;
3. Пластиковые ёмкости;
4. Автопокрышки. Стоки от унитаза в такой колодец сливать запрещено из соображений экологии.

Это интересно: Установка кранов для подключения стиральной машины к водопроводу: выкладываем все нюансы

Что такое воздушный сплит

Кондиционеры для сплит-систем выполняются с раздельными блоками: испарительным (внутренним) и комрессорно-конденсационным (наружным). Названия, впрочем, условные, т.к. большинство современных кондиционеров могут как охлаждать, так и обогревать помещение; при обогреве хладоагент конденсируется во внутреннем блоке, а и испаряется в наружном. Поэтому чаще говорят просто: наружный и внутренний блок.

В некоторых (довольно дорогих) моделях кондиционеров к одному наружному блоку подключается несколько внутренних, которые могут работать раздельно на охлаждение и обогрев. Такая сплит-система при первоначальной дороговизне в эксплуатации оказывается экономичнее: межкомнатный теплообмен в таком случае не мешает, а помогает кондиционеру. Как монтируется сплит-система в квартире, показано на рисунке:

Канализация под монолитной плитой

Канализация на плите просчетов в проекте не простит. Закладка системы возможна только до заливки монолитной подошвы. Для внешней магистрали обязательно потребуются металлические гильзы, которые защищают трубопровод от разрушительной нагрузки, воздействующей на этапе затвердевания бетона и в процессе эксплуатации дома. Кроме того, прокладка прочной гильзы позволит при необходимости демонтировать поврежденный участок трубы и заменить его новым.

Для прокладки гильз роют траншеи, тщательно их трамбуют, а после укладки закладных засыпают их грунтом. После всех подготовительных мероприятий, о которых можно узнать в статье о сооружении плитного фундамента, приступают к заливке бетона. Внутренняя разводка делается по аналогии с каркасниками на других фундаментах.

Планировка

Как и для любого другого строения, вначале надо всё тщательно спланировать и схематически отобразить на бумаге. Продумайте, где будет располагаться распределительный щиток, входные двери в комнаты, так как возле них надо монтировать выключатели. Определитесь с местоположением осветительных приборов и бытовой техники, чтобы розетки находились рядом, а не пришлось потом кидать переноски через всё помещение.

Посчитайте нагрузки, чтобы правильно выбрать проводники по сечению и коммутационные аппараты по номинальному току. Также подобная планировка поможет вам определиться и с количеством необходимых материалов.

Что нужно учитывать, разрабатывая схему

Для разных типов жилых сооружений подходят разные типы канализации. Для дач с небольшими домами применяют простую систему, которая состоит из стояка с трубой из туалета с ванной. Дома в несколько этажей имеют канализацию в виде множества трубопроводов, подведенных к одному либо двум стоякам. Схемы для каждого дома будут иметь отличия.

Чтобы определить особенности канализации в определенном случае, необходимо знать ответы по следующим пунктам:

1. Какой тип очистного сооружения лучше всего оборудовать.
2. Возможно ли присоединиться к центральной канализационной магистрали.
3. Какой объем стоковой жидкости будет перерабатывать очистная конструкция за день.
4. Какой тип канализации будет обустраиваться по времени использования: сезонный либо постоянный.
5. Тип теплоизоляции для труб.
6. Трубопровод из какого материала необходимо установить в доме.
7. Какой вид вывода стоков планируется: с помощью самотечной организации либо при помощи насоса.

Дополнительные вопросы обязательно появятся при составлении схемы, когда встанет выбор типа разводки либо материала для ее обустройства.

Наружные трубы тоже прокладывают с углом наклона по направлению от здания к сливной яме либо станции биологической очистки.

1. Диаметр используемых труб должен соответствовать объему передвигаемых стоков.
2. Во время укладки труб придерживаются принципа последовательного соединения.
3. Необходимо продумать схему таким образом, чтобы было, как можно меньше поворотов и острых углов.
4. Продумывают систему вентиляции.
5. Определяют заранее места под ревизионные люки.
6. Выбирают материал для теплоизоляции труб, проложенных в холодных участках.

При прокладке длинного трубопровода угол наклона выдерживают с помощью специального циркуляционного насоса.

Как правильно утеплить водопровод и канализацию

Принципиальная схема утепления подвода воды в сруб бани, установленный на винтовые сваи

Слои утепления водопроводной трубы на вводе воды в баню

Часто в качестве аргумента в пользу строительства бани на ленточном фундаменте, а не на винтовых сваях, приводят соображения о невозможности разводки зимних коммуникаций, воды и канализации, в подпольном пространстве сруба. Ленточный фундамент представляется более тёплым и предохраняющим трубы от промерзания. Не будем отрицать, что «голые» винтовые сваи и бетонная лента с закрытыми продухами по-разному сохраняют тепло. Однако для предохранения коммуникаций от промерзания лучше сделать локальную защиту (утепление и обогрев) труб, а не прогревать всё подпольное пространство под баней. В сильные морозы ленточные фундаменты не всегда могут удержать положительную температуру под срубом, ведь полы сруба утеплены и не пропускают тепло вниз, к тому же по законам физики теплый воздух всегда поднимается наверх. Для промерзания водопроводной трубы достаточно любой температуры ниже 0°С. Промерзание же канализационной трубы стандартного диаметра (110 мм), с учетом того, что в сток вода попадает теплая, часто с органическими примесями, и в трубе не задерживается, практически исключено при любых случающихся в наших широтах (в Москве и С.-Петербурге) отрицательных температурах.

Чтобы водопроводная труба под срубом бани не промерзла, от источника водозабора, (не важно, какого: центрального водопровода, скважины или колодца) труба прокладывается под землей ниже глубины промерзания почвы. Для Центрального и Северо-Западного регионов России показатель глубины промерзания находится в диапазоне 120-150 см и зависит от того, сколько в конкретную зиму выпало снега, какие были морозы и сколько воды содержится поверхностном слое почвы на месте строительства сруба бани

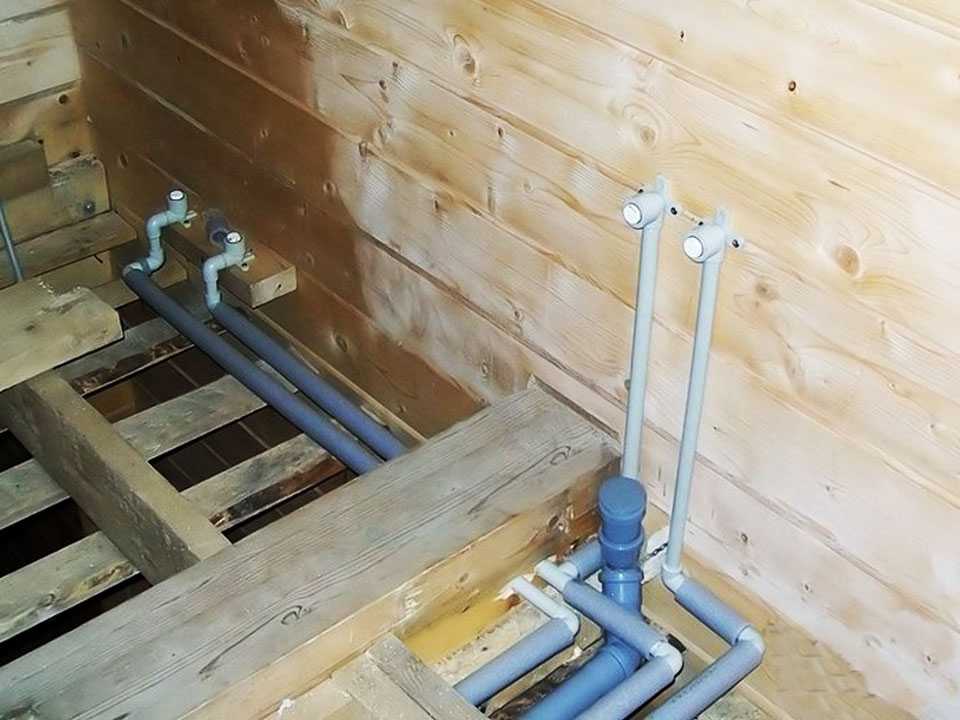

Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани

Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть

Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани. Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть.

Для утепления вертикального отрезка водопроводной трубы (от глубины промерзания до ввода в помещение бани) на неё свободной спиралью накручивается греющий кабель, затем надевается кожух из вспененного полиэтилена, после чего вся конструкция помещается в дренажную трубу диаметром 200 мм, внутрь которой насыпается керамзит. Для обводненных почв вместо засыпки керамзитом рекомендуем залить монтажную пену. Низ утепляющей дренажной трубы закладывается на глубине промерзания, верх доводится до полов внутри сруба бани. Греющий кабель не обязательно включать постоянно: только в сильные морозы или если после перерыва в использовании водопровода вода перестала подаваться в баню из-за образования ледяной пробки в трубе.

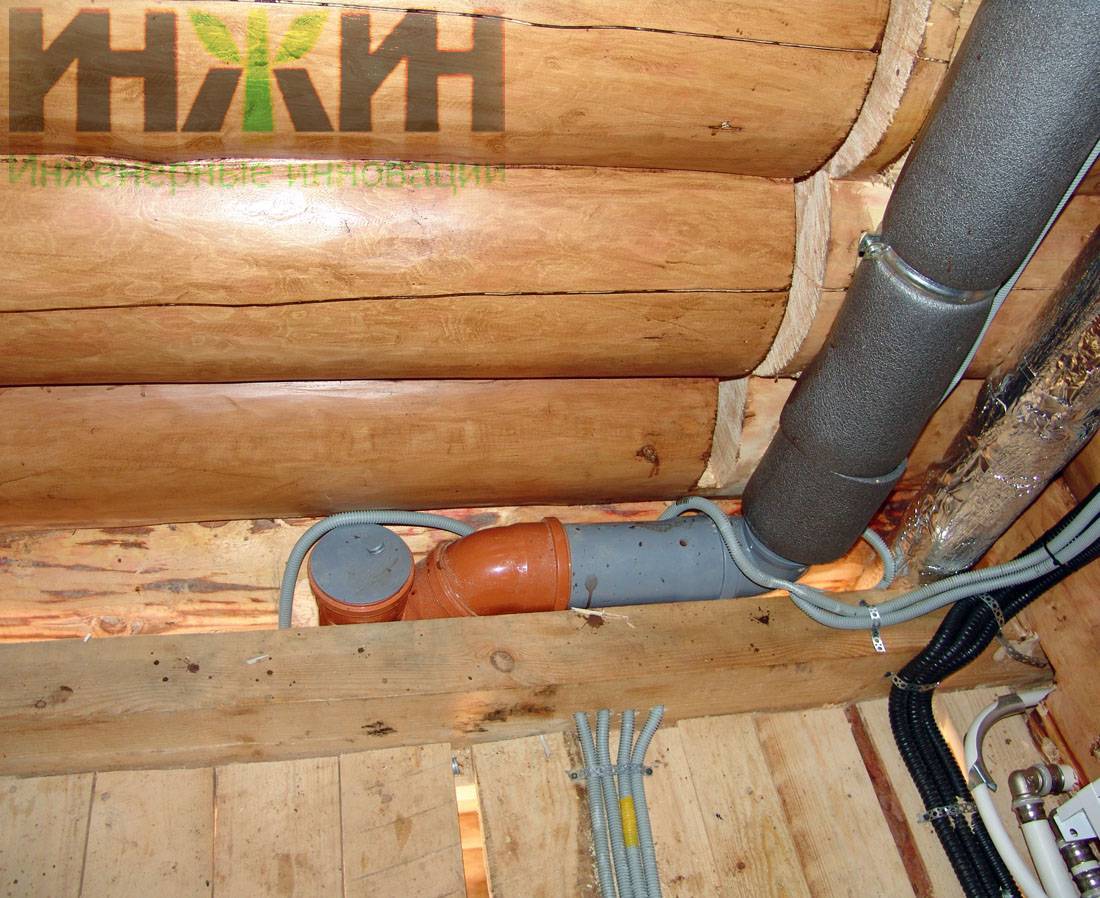

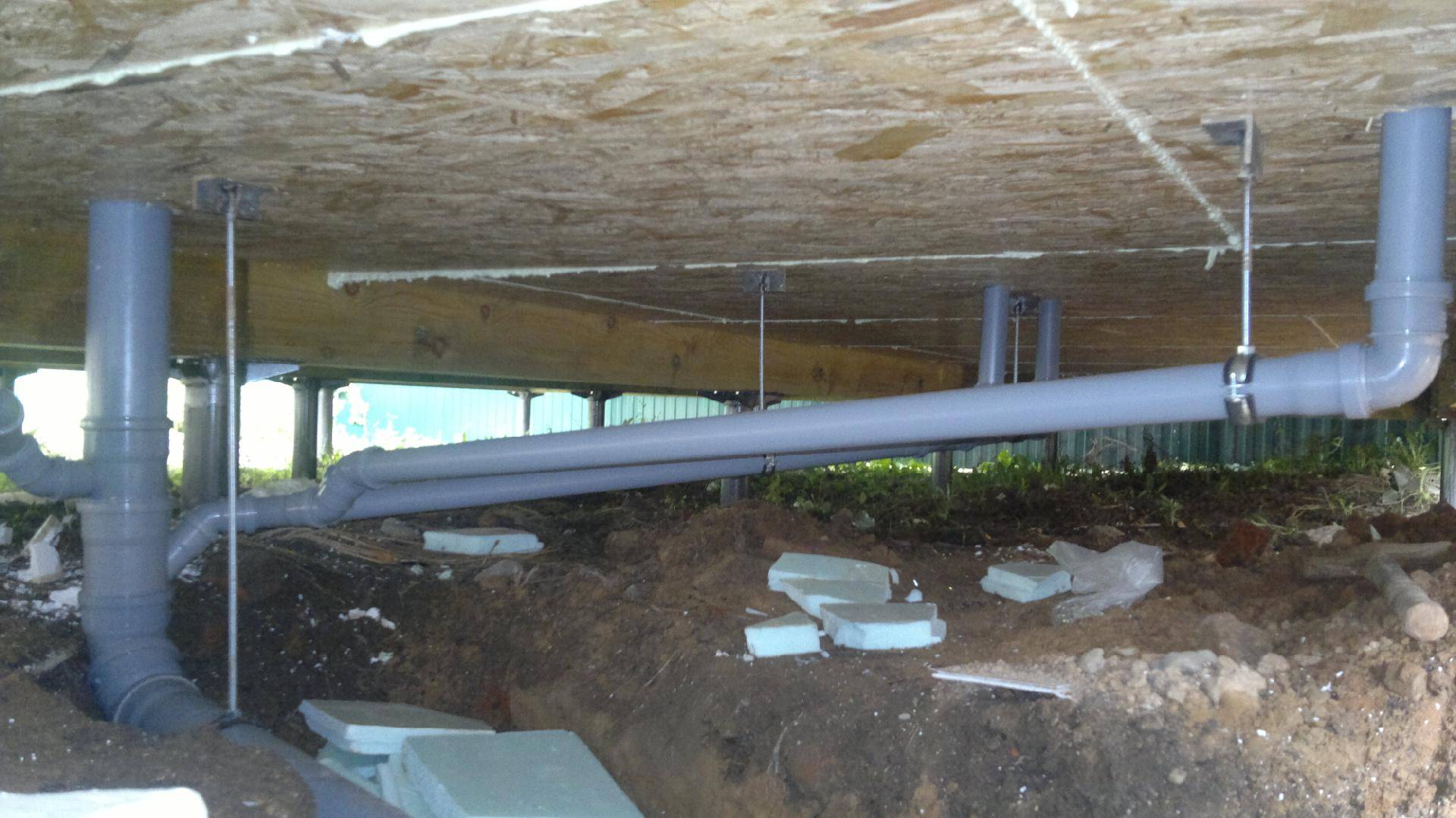

Канализационные трубы, проходящие в открытой части подпола под срубом бани, лучше всего также теплоизолировать при помощи кожухов из вспененного полиэтилена. Если для отвода стоков из бани используются трубы диаметром менее 110 мм, например 40 или 50 мм, для подстраховки рекомендуем по нижней части трубы провести греющий кабель (не спиралью, как в водопроводной трубе, а в одну линию, строго внизу). Канализационные трубы допустимо протягивать в горизонтальном направлении (уклон 2-3 см на 1 м длины для фекальных стоков, для стока воды уклон не принципиален), однако чем короче будет горизонтальный участок в подпольном пространстве сруба бани и чем быстрее труба попадет под землю и потом в септик (или иной тип приема сточных вод), тем меньше вероятность намерзания льда и образования засора внутри трубы.

Равномерное распределение нагрузки

Для снижения температуры проводящих жил и уменьшения скорости деградации изоляции от перегрева необходимо разделить потребителей на группы:

• с небольшой мощностью и длительным включением (например, светодиодное освещение);
• с повышенным энергопотреблением и длительным временем работы (например, нагревательный элемент котла горячего водоснабжения);
• с высокой мощностью и периодическим использованием (например, стиральная машинка или пылесос).

На основе полученных данных производят расчет необходимого сечения проводов и определяют номиналы автоматических предохранителей и устройств защиты линии. Распределение позволяет снизить нагрузку на ветви электропроводки и снижает риск аварийного отключения освещения.

Подбор источника водоснабжения

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Обустраиваем электропроводку

Электропроводка в каркасном доме легко станет причиной воспламенения дома, что крайне нежелательно. Поэтому работы, связанные с выполнением этой задачи выполняйте по регламенту и правилам. Такой кабель для каркасного дома, что размещают под подвесным потолком или за стенами считают скрытой электропроводкой, поэтому при построении исключите контакт кабелей с легковоспламеняющимися материалами – стенами, фанерой, утеплителем. Чтобы избежать пожара разместите кабели в специальных коробах, которые не дают пламени распространятся.

https://youtube.com/watch?v=XQkF-H1mF1U

ПОСМОТРЕТЬ ВИДЕО

Электропроводка в каркасном доме своими руками монтируется и из не горящего кабеля, который даже при пробое тока не загорится

Не малое внимание уделите и замене электропроводки в случае аварии, сделайте так, чтобы в случае чего не пришлось ломать половину дома. Во время работы придерживайтесь установленных правил и работайте аккуратно. Не экономьте и не пытайтесь использовать в качестве коробов классические металлорукава, тут подойдут только трубы и короба, которые стойки к короткому замыканию и в случае проблем не дадут огню распространиться

Не экономьте и не пытайтесь использовать в качестве коробов классические металлорукава, тут подойдут только трубы и короба, которые стойки к короткому замыканию и в случае проблем не дадут огню распространиться

Важно использовать короба и при монтировании внешней электропроводки поверх декоративного гипсокартона

Проведение внешней канализации

В любом жилом доме должна быть оборудована канализация для утилизации отработанной воды. Есть три варианта, как это сделать:

• подключение к централизованной системе канализации;
• установка автономного септика;
• монтаж очистной станции.

Не везде есть возможность подключиться к централизованной системе канализации, да и для этого нужно пройти сложную процедуру оформления документов. Ввиду этого, многие даже при наличии такой возможности используют автономную канализацию.

Важно выбрать правильную локализацию домашней очистной станции, чтобы она не загрязняла источники воды. Считается, что до ближайшего колодца от канализации должно быть 20 метров, а то и 50

Система подготовки воды

Система для подготовки воды имеет следующие задачи:

• хранение воды;
• обеспечение нужного давления и напора в системе водопровода;
• очистка первичной воды;
• нагрев до соответствующей температуры.

Для того чтобы насос не включался всякий раз, когда открывается кран у конечного потребителя, необходимо в системе сразу после него установить емкость для накопления воды. В идеале это должны быть баки из металла объемом 500-5000 литров. Их можно установить как на высоте, так и внизу. Если накопительный бак стоит низко (что чаще всего происходит), устанавливают также специальную насосную станцию для подачи воды потребителю.

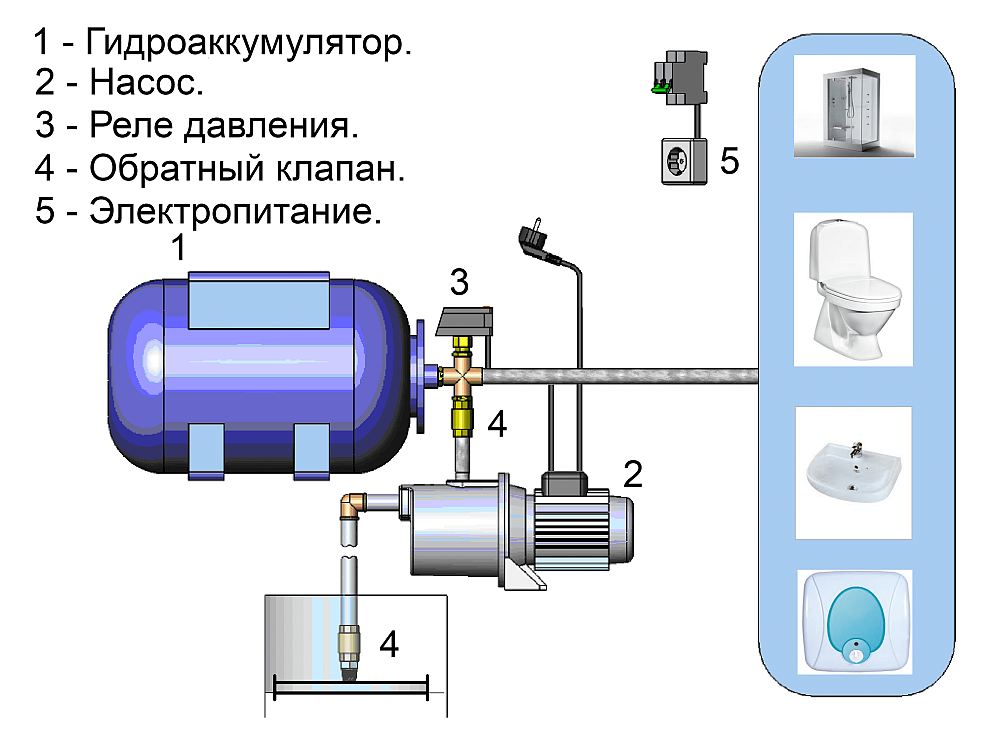

Принцип насосной станции следующий:

1. Устанавливается бак с мембраной из резины.
2. Внутрь него подается вода при помощи насоса.
3. В баке нагнетается давление порядка 2-4 атмосфер.
4. Если давление опускается ниже заданного уровня, запускается в работу насос для наполнения бачка.
5. Как только верхнее значение давления достигается, насос выключается.

Такая станция, или гидрофор, стоит около 10 тыс. рублей. Объемов этого элемента достаточно для обслуживания небольшой семьи. Если вместе живет три и более человек, нужно устанавливать дополнительные резервуары с мембранами. Их наличие продлит срок службы насоса и сделает использование системы водоснабжения более комфортным.

После насосной станции устанавливаются специальные фильтры для очистки воды. На этом этапе могут использоваться различные технологии фильтрации, а также разные типы фильтрующих элементов.

Нужно учитывать, что чем более качественно фильтр очищает воду от грязи, тем медленнее он работает. Ввиду этого для бытовых нужд используют оборудование, качество работы которого соответствует минимальным требованиям. Если же на кухню нужно подать более чистую воду, перед раковиной можно установить еще один фильтр, а также дополнительные устройства для очистки питьевой воды.

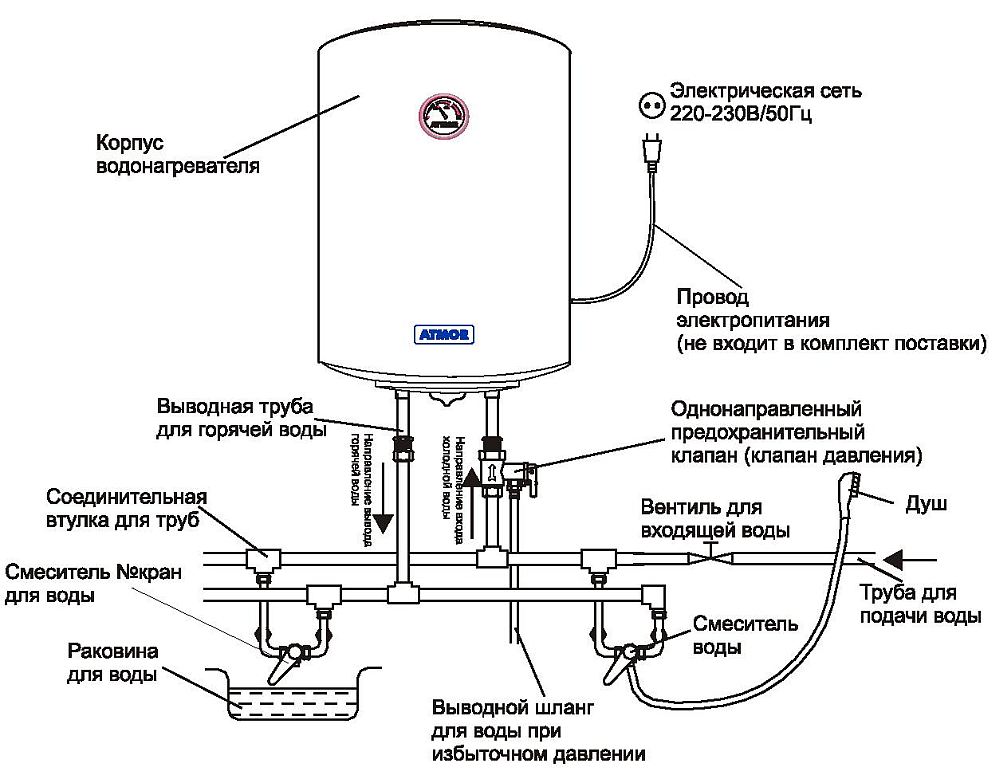

Нагрев воды происходит при помощи бойлеров или проточных нагревателей. Они бывают следующих типов:

• газовый;
• электрический;
• работающий от отопления;
• солнечный.

Нагреватели, работающие на электричестве, считаются оптимальным выбором в местности, где дешевое электричество. Когда цена на кВт превышает 1,5 рубля, этот способ подогрева перестает быть выгодным. А нагреватели, работающие на газе, устанавливают в тех домах, которые подключены к центральному газоснабжению.

Если газ используется из баллонов, это нецелесообразно, ведь тогда расходы на энергию становятся большими, чем если использовать электричество. Что касается солнечных нагревателей, то на них можно рассчитывать только в теплое и светлое время, когда ярко светит солнце. Эти нагреватели лучше подключать дополнительно, а не в качестве основной системы.

Одним из наиболее оптимальных вариантов считается использование воды из системы отопления. Но котел работает только в холодное время, поэтому эта система также не может быть основной. Исключение составляет установка двухконтурного котла, который можно применять и летом.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Электрический пол

В отличие от водяного, такой пол быстрее обустраивается и проще подключается. Это главный плюс системы. Однако у этой конструкции есть и минусы. Электроэнергия достаточно дорогая, поэтому эксплуатация обойдется недешево. Систему нужно устанавливать под открытым полом, а не мебелью

Поверх нее можно монтировать любое напольное покрытие, делать тонкую стяжку, но важно выполнить работы так, чтобы предотвратить замыкание и возгорание

Расчет электрической мощности на 1 м2

Назначение комнат	Мощность (Ватт/м2)	Основное отопление
Первый этаж (кухня, комната)	140-160	180 Ватт/м2 Площадь обогрева теплым полом должна составлять не менее 70% от всей площади помещения.
Второй этаж и выше (кухня, комната)	120-130
Ванная и сан узел	140-150
Балкон, лоджия	180

Установку электрического теплого пола желательно делать в период строительства дома, но поскольку он проще, нежели водяной, то можно выполнить и в готовом здании.

Его монтаж происходит по такой схеме:

1. Кабеля монтируют по деревянным лагам. В местах прокладки кабелей выполняют пропилы.
2. Сначала выстилают поверхность гидроизоляционной пленкой, а потом слоем фольги, которая выступает теплотражателем.
3. После укладывания кабелей их покрывают небольшим слоем стяжки либо плитами ДСП, фанеры, обустраивают чистовой пол.

Поверх электрического теплого пола допускается укладывать плитку, ламинат. Не лучшее решение настилать паркет, поскольку из-за постоянного нагревания он может рассыхаться. При монтаже системы необходимо позаботиться, чтобы в помещении было достаточное количество терморегуляторов: одно устройство не сможет корректно отображать температуру во всем доме. Самые умные варианты теплых полов позволяют выполнять их программирование, разумно снижать обогрев помещения в ночное время или, когда в доме никого нет.
