Миф 3. Все каркасные дома строят по одной технологии
Ставим обвязку и лаги
Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.
Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.
Первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.
Если лаги получаются длинные, и есть поперечная балка, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.
Фундамент для постройки каркасного дома: требования к основанию
Видео описание
Технадзор за строительством стоит ли заказывать? Этот вопрос интересует практически всех, кто строит себе дом, делает ремонт и тд
Земляные работы, фундамент
Намечается место входа водопровода и вывода канализации, роются для них траншеи, прокладываются и утепляются трубы. После проведения геологических изысканий закладывается фундамент (геологические изыскания – обязательный пункт, без них тип фундамента может быть выбран не правильно, что повлечет за собой либо разрушение дома, либо чрезмерные расходы). Для этого роется котлован, на дно укладывается подушка из щебня, устанавливается опалубка. После монтажа арматуры заливается бетон.
Чтобы бетон набрал прочность, потребуется от 20 до 30 дней. Это время можно посвятить устройству септика или колодца. Затем возводят стены фундамента.
Работа по монтажу каркасаИсточник resiinspect.com.au
Возведение каркаса дома
На этом этапе строят стены и монтируют перекрытия, затем сооружают стропила и укладывают кровлю. В последнюю очередь вставляют окна и устанавливают гаражные ворота и входную дверь.
Отделка фасада и первичные внутренние работы
Сюда включают наружную отделку стен, установку балкона и лестницы (если предусмотрены проектом). Далее проводят внутреннее утепление пола и стен, первичную отделку стен, монтируют полы, обшивают потолок. Одновременно прокладывают инженерные сети (канализацию, водопровод и электропроводку).
После этого здание можно застраховать как объект незавершенного строительства. До финишной отделки стен монтируют систему кондиционирования и теплые полы.
Укладка полов в частном домеИсточник analytspectr.ru
Заключение – окончательное обустройство
Этап включает завершение внутренней отделки, установку кухни и сантехоборудования, приведение в порядок территории. После завершения работ владелец с подрядчиком подписывают акт сдачи-приемки работ с указанием гарантии на выполненные работы. Далее постройку необходимо зарегистрировать в ГАСН (Государственный архитектурно-строительный надзор) и в Госрегистре.
Возведение собственного дома — волнительный период в жизни семьи. Путь от утверждения архитектурного плана до новоселья будет вспоминаться долгие годы. Это обязательно будут приятные воспоминания, если грамотно выбрать строительную компанию, специалисты которой помогут с правильным выбором участка и проекта, плюс, составят продуманный план строительства.
Достоинства и недостатки
Прежде чем заказывать строительство каркасного коттеджа или дачного домика, необходимо взвесить все за и против. Следует учитывать, что некоторые особенности технологии при разных ситуациях можно отнести и к плюсам, и к минусам.
Плюсы каркасной технологии
- Время строительства составляет от двух недель до нескольких месяцев. Самый быстрый вариант — типовой одноэтажный домик, который вполне подойдет для дачи или для постоянного проживания в пригороде или деревне. Каркасная технология — самая скоростная на сегодняшний день.
- Стоимость строительства доступна широкому кругу заказчиков.
- Строить можно круглый год, даже в мороз и в жару. Температура воздуха не повлияет на качество постройки. Если приходится заливать бетон для фундамента при низких температурах, можно использовать строительную смесь с добавлением пластификаторов.
- Каркасные дома подходят для круглогодичного проживания.
- Не нужно ждать усадки стен, чтобы сделать внешнюю и внутреннюю отделку. Это возможно благодаря невосприимчивости материала стен и каркаса к влажности.
- Дом весит мало, поэтому на фундаменте можно сэкономить. Вместо более дорогого ленточного или плитного фундамента можно использовать винтовые или бетонные сваи.
- Можно проложить скрытую проводку и часть трубопровода в стенах на этапе строительства.
- Каркасные постройки разрешено устанавливать на грунте любого типа, даже в заболоченной местности.
Минусы каркасных построек
- Типовые дома на основе каркаса ограничены по высоте. Исключение: для возведения многоэтажных каркасных построек используют технологию ДОК.
- Для каркасно-щитового строения перепланировка исключена. Для каркасно-рамочного дома возможность перепланировки необходимо уточнять: если стена не несущая, ее можно убрать или переместить.
- В стенах каркасных домов в зимнее время часто поселяются мыши. Они проделывают многочисленные ходы в утеплителе и хорошо зимуют. Исключить появление грызунов можно с помощью ультразвуковых отпугивателей.
- Главный недостаток каркасного дома — технология не обеспечивает естественного притока воздуха внутрь постройки. Заранее следует позаботиться о прокладке системы принудительной вентиляции и кондиционирования. Эти расходы увеличивают стоимость дома, зато обеспечивают комфортный микроклимат внутри круглый год.
Для рационалистов каркасный дом — оптимальное решение по соотношению цены и качества. Чтобы постройка служила долго и радовала своей функциональностью, достаточно выбрать грамотного подрядчика и заранее продумать пути компенсации недочетов каркасного строительства.
Шаг 1: Фундамент под каркасный дом
Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.
Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:
- быстрый монтаж;
- небольшой объем земляных работ или даже их отсутствие;
- короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.
Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.
Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.
Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.
По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.
Свайный фундамент с висячим железобетонным ростверком.
Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:
- висячим;
- наземным;
- заглубленным.
В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.
На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.
Устройство заглубленного ростверка.
Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.
Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.
Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.
Плитный фундамент — практически готовое основание под полы
Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку
Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет
Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.
При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.
В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.
Делаем нижнюю обвязку дома и черновой пол
Когда фундамент готов и полностью высох, его обвязывают. Это нужно для того, чтобы сделать основание каркасного дома более прочным и устойчивым.
Выбранная порода древесины для каркасного дома из дерева подойдет и для обвязки, но только при том условии, что брус достаточно толстый (не меньше 15х15 см, а лучше – хотя бы 20х20 см).
Нижнюю обвязку проводят так:
- Укладывают слой рубероида для фундамента. Можно 2 слоя – один на другой, без какой-либо прослойки между ними. Этот материал нужен для гидроизоляции. Если фундамент свайный, то верхушки свай лучше смазать мастикой перед тем, как класть рубероид.
- Устанавливают деревянный брус. Его размещают по периметру фундамента, а также в местах межкомнатных перегородок. Стыки брусков нужно делать с напуском, вырезая на краях «пазы» размером от 20 см и более. Предварительно брус обрабатывают специальным антисептиком для дерева, чтобы защитить от гниения и паразитов.
- Соединяют брус. Удобнее всего делать это гвоздями длиной 120 мм. Гвоздь должен входить как минимум до середины бруска, но ни в коем случае не проходить насквозь.
- Укрепляют угловые стыки металлическими уголками. Для того, чтобы прибить такие уголки, нужны гвозди поменьше – около 60 мм в длину.
- Фиксируют обвязку. Всю конструкцию привинчивают к фундаменту крепежными винтами.
Чтобы полностью собрать каркас дома, поверх обвязки делают черновой пол из такого же бруса. Для этого:
- Кладут лаги (поперечные балки). Их размер поменьше – до 15х10 см. Рекомендуемый шаг (расстояние между брусками) – от 50 до 60 см.
- Прикрепляют балки к обвязке теми же металлическими уголками.
- Между лагами размещают утеплитель, поверх которого кладут пленку для пароизоляции.
- Всю конструкцию покрывают фанерой или другим покрытием. Между листами фанеры промежутков быть не должно. Их прибивают или привинчивают к лагам.
Когда на таком полу строят каркасные дома из дерева, они оказываются прочными и очень устойчивыми.
Каркасный дом: плюсы и минусы
Каркасный или модульный дом в процессе изготовления
Исследуя опыт Западной Европы, модно смело утверждать, что в скором времени каркасные дома выйдут на первые места по объёмам строительства среди малых и средних объектов. Главным их преимуществом по сравнению с обычными зданиями станет экономичность, поскольку аспект финансирования – основной вопрос, волнующий желающих обзавестись собственным жильём.
Материалы, используемые при строительстве каркасного дома – это дерево, теплоизоляция и плиты из древесных материалов (фанера, ДСП, OSB и проч.) Посчитано, что стоимость каркасного дома примерно на 30% дешевле дома из пенобетона, на 58% дешевле кирпичного и на 27% дешевле изготовленного из бруса. Кроме того, современный уровень развития технологий строительства подобных сооружений позволяет строить такие объекты в три уровня, что особенно актуально при возведении строений на участках ограниченной площади. Размеры типовых зданий такого типа составляют 6 на 6 или 6 на 8 метров.
Другим плюсом каркасного строения являются его прекрасные теплоизолирующие свойства. Например, модульные строения с толщиной стен всего 15 см имеют коэффициенты теплопроводности соизмеримые с двойной бетонной кладкой (от 38 до 43 см).
Заполнение стен каркасного дома теплоизоляцией
Толщина стен каркасного дома определяется климатическими условиями, а также временем проживания в нём; для сезонного пребывания в нём необходимость в приобретении дорогих утеплителей отпадает сама собой.
Тем не менее, для круглогодичного проживания в условиях, например, холодного канадского климата, достаточно толщины стен около 20 см (без учёта обшивки изнутри, а также снаружи). Мало какой другой строительный материал может похвастаться подобными показателями.
Однако, каркасные дома имеют ряд недостатков, к которым относят:
- высокую степень поглощения влаги
- повышенную пожароопасность
- посредственную работу вентиляции
- уязвимость к вибрациям, механическим повреждениям
- относительно малую долговечность
Ниже рассмотрены основные этапы возведения каркасного дома, описаны их особенности.
Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)
Шаг 1: Фундамент под каркасный дом
Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.
Какой дом Вам нравится больше? Дом из бруса 15.41%
Кирпичный дом 8.98%
Бревенчатый дом 5.48%
Дом из газобетонных блоков 17.39%
Каркасный дом 37.54%
Дом из пеноблоков 15.21% Проголосовало: 3543
В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту. Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам. Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ. За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.
Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 (о марках бетона читайте тут).
К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.
Когда все готово, заливается бетон.
После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.
Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства
Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.
| Достоинства | Недостатки |
| Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца. | Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много. |
| Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента. | Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов. |
| Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется. | Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию. |
| Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную. | |
| Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки. | Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели. |
| Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым. | Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа. |
| Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина. | |
| Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет. | Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции. |
Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.
Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент
Недостатки технологии
Многие профессионалы считают, что каркасное здание не слишком подходит для эксплуатации в наших условиях. В этой области у нас нет большого опыта, разработанной нормативной базы и достаточного количества знаний. Такое явление непривычно, поэтому может пугать, как неизвестное. Но среди непрофессиональных мастеров каркас набирает все большую популярность. Стоит ли такая технология доверия?
Один из главных недостатков каркасного дома — относительная недолговечность
Некоторые минусы каркасных домов не имеют под собой реальных оснований. Их можно сравнить с мифами. Но есть и серьезные проблемы, не учесть которые не получится.
К типичным проблемам относят:
Недолговечность. Постройка вряд ли простоит больше ста лет. Но здесь все зависит от регулярности ремонта и качества ухода. Если проводить ремонты каждые 25 лет, можно существенно улучшить ситуацию
Но важно понять, что каркасное строительство не предназначено для того, чтобы семья в доме жила целыми поколениями. Но для одного-двух поколений ресурса вполне достаточно
Пожароопасность
В здании по деревянному каркасу практически нет ничего, что могло бы препятствовать возгоранию. Кроме того, такое легкое строение может сгореть буквально как спичка. Но проблему можно решить подбором утеплителя. Сейчас на рынке популярностью пользуется минеральная базальтовая вата. Она хорошо противостоит огню. Также для защиты все деревянные элементы можно обработать антипиренами, которые повысят уровень безопасности.
Подверженность гниению. Дерево легко повреждается при высокой влажности. Это актуально не только для каркасных зданий, но и для деревянных. Но если следить за домом и периодически делать обработку антисептиком, неприятностей не возникнет.
Низкая шумоизоляция. На шумопоглощение влияет масса конструкции. В каркасном доме она небольшая, поэтому могут возникнуть проблемы с уровнем шума. Стоит об этом помнить при строительстве вблизи дорог или железнодорожных путей. Проблему можно решить еще на начальной стадии, подобрав качественные изолирующие материалы.
Низкая экологичность
Здесь все зависит от выбора материалов Важно обратить внимание на тип обшивки и утеплителя. Этот пункт довольно спорный, поскольку сейчас крайне сложно найти экологичный дом Всюду используются химические пропитки, искусственные материалы и т.п
Отличное место для проживания вредителей. В наших климатических условиях такая проблема возникает крайне редко. Она больше актуальна для других стран. Но у нас может возникнуть другая неприятность — мыши. Проблема актуальна при выборе в качестве утеплителя пенопласта. К минеральной вате грызуны равнодушны.
Пошаговая инструкция строительства каркасного дома
Возведение каркаса
После того, как столбы или лента фундамента заложены и выдержаны положенный срок, можно крепить сверху нижнюю обвязку. Для этого на фундамент выкладываются и крепятся обязательно анкерными болтами доски. Количество стыков должно быть минимально.
Фундамент выложен, нижняя обвязка сделана. Можно устанавливать каркас. Он может быть из дерева или железа. Последний вариант будет дороже, но надежней. Для его сборки можно использовать сварку или стальной крепеж в виде скоб.
Если в качестве основы выбрано дерево, то все детали до начала работ нужно обработать антисептиком, а в качестве крепления использовать не железные болты или скобы, а деревянные нагели. При желании каркас можно собирать не на фундаменте, а отдельно, а потом надежно прикрепить к фундаменту.
Собирать каркас нужно от углов. Углы выполняются попарным прочным соединением досок. После того, как намечены углы, отмечаются места будущих дверей и оконных проемов. Ставить слишком часто вертикальные стойки не нужно. Расстояние между ними должно определяться шириной изолирующего материала. Стоит помнить, что вертикальные стойки не будут покрыты утеплителем. В этих местах будет проходить холод. Для большей устойчивости вертикальные балки или стойки укрепляются раскосами.
После того, как все вертикальные стойки установлены и выровнены, можно класть венец потолка для первого этажа, если предполагается наличие нескольких этажей.
После этого можно заложить дверные и оконные проемы. Для этого достаточно только выполнить горизонтальные балки в нужных местах, прикрепив их к существующим вертикальным. Доски нужно дополнительно зафиксировать саморезами или дюбелями.
Внутренняя обшивка каркаса
Каркасный дом плюсы и минусы
Каркасный дом: плюсы
- недорогое и быстрое строительство
- тёплые и энергосберегающие
- прохладно летом
- внутренние стены всегда тёплые
- быстрый прогрев помещения
- можно строить в любое время года
- не понадобится спецтехника
- сейсмоустойчив
- внутренняя отделка не затратна
- простота монтажа коммуникаций
Каркасный дом: минусы
- горючий материал
- требуется подготовка материала
- может быть повреждён ураганом
- невысокий срок эксплуатации
- есть вероятность проедания жуками

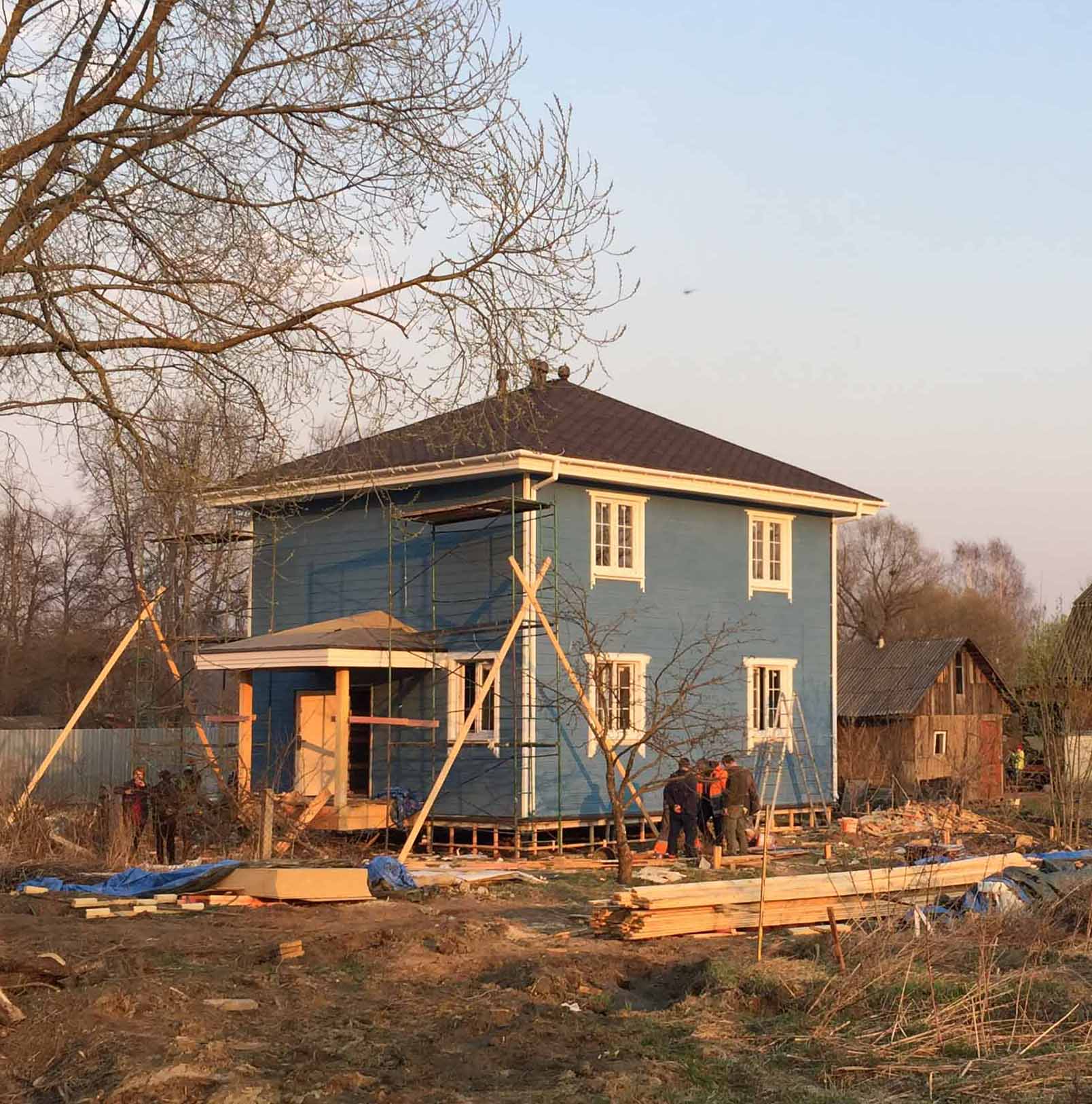

В процессе строительства каркасного дома фото
Как посторить каркасный дом фото
Как посторить каркасный дом фото
Как посторить каркасный дом фото
Каркасный дом своими руками видео

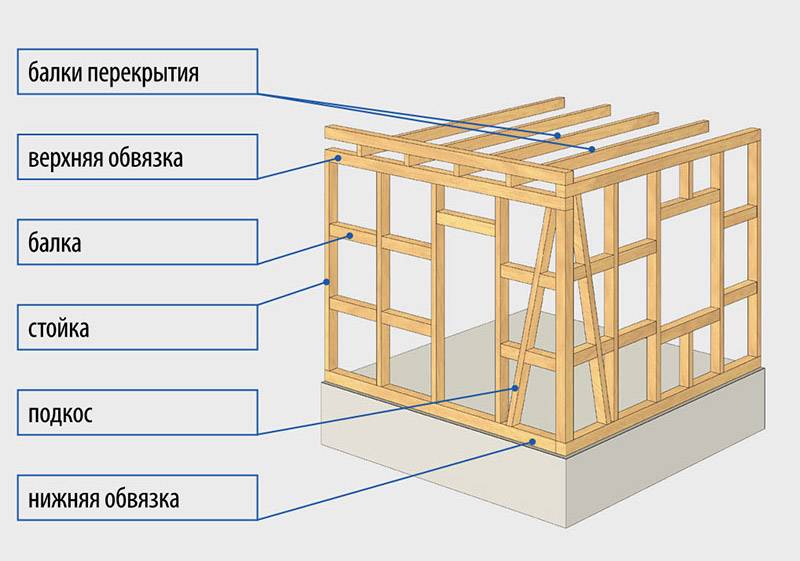

Устанавливаем каркас. Пошаговая инструкция
Алгоритм установки каркаса:
Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели.
Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели.
На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки.
После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка
Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней.
Затем крепятся потолочные балки. Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками.
После этого устанавливаются дополнительные опорные брусья
Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.
Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.
Нижняя обвязка и пол
Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.
Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.
Так выглядят закрепленные лагиИсточник goroddomov.ru
На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.
Следующий этап – утепление
Здесь важно подобрать качественный утеплитель
Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru
Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.
Технология строительства
Миф 9. Каркасный дом непредставителен на вид
С этим нельзя согласиться. Каркасный дом — это лишь технология возведения. А его внешний вид зависит от отделки и архитектурных качеств проекта. Отделку применяют такую же, как для домов из каменных материалов: штукатурку, покраску, вентилируемый фасад с применением сайдинга, блок-хауса и др. Возможна также облицовка стен кирпичом, а цоколя камнем (стены отделывать камнем все же не рекомендуется). В архитектурном отношении проект каркасного дома не отличается от проектов зданий из каменных материалов, и почти любой из них можно переработать для каркасных конструкций. Таким образом, каркасный дом может иметь вполне представительный вид.
Каркасный дом | Каркасный дом |
Каркасный дом | Каркасный дом |
Построенные по каркасной технологии дома могут выглядеть современно и представительно.
Почти нет ограничений и в дизайне интерьера: на гипсокартон можно нанести любую финишную отделку, кроме, разве что, тяжелых материалов, таких как камень. Однако у архитектуры каркасных зданий действительно есть особенности. Каркас позволяет без дополнительных конструктивных ухищрений создавать в интерьере большие открытые пространства, устраивать широкие окна, что даже при небольших площадях создает в доме ощущение простора. Представление о малобюджетном облике каркасного строения сложилось в связи с тем, что чаше всего их строят при необходимости сэкономить. Однако в зарубежной практике каркасные дома нередко относят к объектам современной, прогрессивной архитектуры: экологичной, экономичной и легкой.
Резюме: каркасный дом может выглядеть красиво и солидно.
Каркасный дом может выглядеть красиво и солидно
Крыша
Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:
- Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
- Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
- Стропила соединяются коньковым брусом, который крепится в «пол лапы».
- Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
- Теперь можно укладывать выбранное кровельное покрытие.
- На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения
А также продлит долговечность фундамента и всего строения
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
