Септик своими руками
Несмотря на обилие разнообразных септиков на современном рынке канализационных устройств многие владельцы частных домов для экономии расходов предпочитают сконструировать фильтрационную станцию самостоятельно – благо сегодня для этого имеются все возможности. Одна из популярных конструкций – септик, смонтированный с использованием бетонных колец.Рассчитав необходимый объем септика по числу жильцов дома в соответствии со строительными нормативами, закупают необходимые материалы и приступают к устройству автономной канализации. Первый этап этих работ – рытье котлована. Канализационная траншея должна соединяться с котлованом на глубине около 1500 мм.
Первый этап
После прокладки труб начинается обустройство котлована. На его дно укладывается песчаная прослойка, которая затем утрамбовывается. На слой песка укладывается дно и соединяется раствором с нижним бетонным кольцом. Затем в котлован помещаются остальные кольца, также соединяемые строительным раствором. Таким образом монтируется не менее двух резервуаров, один из которых будет служить отстойником, а второй – дренажной камерой.
В нижнем отсеке дренажного колодца проделываются отверстия, которые будут использоваться для оттока жидкости. Отверстия должны занимать около 10 процентов площади бетонной бочки. В стенках отстойника и фильтрационной камеры также делаются отверстия для подведения канализационного стока и перелива.
Второй этап
Устанавливается переливной патрубок. В точке его входа в резервуар необходимо обеспечить надежную герметизацию – для этой цели рекомендуется использовать раствор в сочетании с жидким стеклом. Также монтируется и герметизируется сточная труба.
Свободное пространство вокруг дренажного отсека засыпается щебенкой. Оставшийся объем котлована заполняется землей вплоть до горловины септика.
Септик может быть изготовлен также из других материалов – кирпича или специализированного пластика. На выборе пластиковых конструкций лучше не экономить: полимер должен быть выбран действительно качественный, поскольку ему предстоит контактировать с агрессивной средой канализационных отходов. Вложив более существенные средства, вы получите надежную конструкцию, которая прослужит долгое время без каких-либо проблем и необходимости ремонта или замены.
Этапы монтажа
Для внутренней канализации используются серые трубы
Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.
Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.
Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.
Внешняя канализация
Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.
В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:
- На дно траншей насыпают подушку из песка и хорошо трамбуют её.
- На основу укладывают трубы, надежно соединяя их.
- Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.
Устройство септика
На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:
Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом
Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта
Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.
Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.
Основные этапы укладки
Проведение работ по созданию сточной системы осуществляется по следующей схеме:
- В соответствии с проектом выкапывается траншея с использованием строительной техники или вручную лопатой. Начинается траншея от фундамента дома или выпуска трубопровода, на который одевается в раструб.
- Дно траншеи выравнивают, трамбуют и делают песчаную подушку. Для чего слой песка в 15 см смачивают водой и плотно утрамбовывают.
- Производится укладка трубопровода, при этом раструбы направляют вниз, чтобы облегчить соединение.
- Собирают трубопровод, смазав специальным средством (герметиком и др.) кромки труб для лучшего скольжения деталей. На изделии можно сделать отметки, которые проконтролируют правильное соединение. Перед установкой в раструб вкладывают резиновые герметизирующие манжеты.
- При укладке трубопровода нужно стараться меньше использовать изгибы и повороты, для чего применяют отводы с углами в 15-45 градусов. В местах соединений и участках потенциального засорения устанавливают ревизионные люки.
- После завершения сборки проверяют правильность уклона. Если глубина закладки трубы проходит выше уровня промерзания грунта, то проводится работа по утеплению объекта. В этих целях используется минеральная вата, цилиндрический базальтовый утеплитель или греющий кабель, который прокладывают одновременно с трубой.
Замер угла наклона системы стока
Приступают к засыпанию траншеи. Трубы постепенно засыпают песком, аккуратно уплотняя, после чего покрывают слоем грунта, извлеченного ранее. Каждый слой земли в 10-15 см утрамбовывают, уплотнять грунт можно только по боковым сторонам трубопровода. Над трубами это делать не следует во избежание повреждения или деформации изделия.
Для правильной укладки канализации своими руками специалисты рекомендуют:
- Недопустимо применять смазку, не предназначенную для канализационной системы. Внутренние поверхности не следует смазывать.
- При монтаже внутридомовой канализации в помещении без отопления используют утеплитель для труб.
- Пропускная способность трубы находится в зависимости от ее диаметра.
- Не рекомендуется укорачивать раструбы и фасонные части.
- Для обеспечения правильного уклона, трубы следует закреплять.
- Длительность срока эксплуатации системы определяется ее герметичностью.
Таким образом, выбор способа монтажа канализационной системы зависит от места и региона проживания, особенностей ландшафтного дизайна, наличия грунтовых вод и материала, из которых произведены трубы.
Гидроизоляция ванной каркасного дома
Чаще всего гидроизоляция санузла своими руками в загородном каркасном доме выполняется с помощью специальной гидроизоляционной пленки. Это бюджетный вариант.
Пленка фиксируется к деревянным элементам каркасной конструкции специальным монтажным степлером, а все швы дополнительно проклеивают скотчем.
Более дорогой вариант выполнения гидроизоляции ванной комнаты каркасного дома – использование фольгированной теплоизоляции. Этот материал выполняет не только функции утепления помещения, но и защищает основания от проникновения влаги, в т.ч. выступает хорошим звукоизолятором.
Как правильно прокладывать трубопровод
От выхода внутренней канализационной системы до септика необходимо проложить магистраль. Причем она должна располагаться под определенным уклоном, за счет которого обеспечивается отток всей отработанной жидкости. Чем больше диаметр трубы, тем меньший угол нужен для того чтобы магистраль нормально работала. В среднем наклон должен быть около 2 градусов. Магистраль должна находиться ниже, чем уровень промерзания грунта зимой.
Обычно это около 1 метра, но в зависимости от региона, этот показатель может увеличиваться или уменьшаться. Если вы проживаете в теплом регионе, то нет необходимости сильно заглублять трубы. Достаточно уложить их на глубине около 70 см. Причем на дно траншеи, прежде чем монтировать трубы, необходимо засыпать песок и тщательно утрамбовать его. Это позволит надежно зафиксировать трубы и предотвратит их разрушение при смещении грунта.
Наиболее оптимальным вариантом для дачи будет прокладка магистрали по прямой от дома до септика. Конечно, в случае необходимости допускается выполнение поворотов. Но в том месте, в котором труба поворачивает, нужно обустроить смотровой колодец. Допускается использование как чугунных, так и пластиковых труб, предназначенных исключительно для обустройства наружной системы канализации.
Минимальный диаметр труб – 110 мм. Все стыки обязательно обрабатываются герметиками. Необходимо сначала засыпать песком, затем грунтом. В том случае, если не получается проложить магистраль на большой глубине, ее потребуется утеплить. Для этого используется термоизоляция.
Устройство канализации в доме своими руками
Система подачи воды
Между домом и источником подачи воды обычно есть некоторое расстояние, через которое вода поступает по трубам. Они должны быть оборудованы устройствами постоянной подачи воды и экстренного отключения на случай аварии. Также эти трубы должны быть оборудованы защитой от мороза и других вариантов повреждения.
Что касается центрального водоснабжения, то из него подача воды осуществляется под давлением 5-12 атмосфер, что очень много. Поэтому устанавливают аварийный вентиль на случай прорыва. Для учета расхода нужен счетчик. Если вода будет подаваться из собственного колодца или скважины, смысла в счетчике никакого нет. Но нужно поставить насос, который будет нагнетать давление воды, и сделать соответствующую электропроводку к нему.

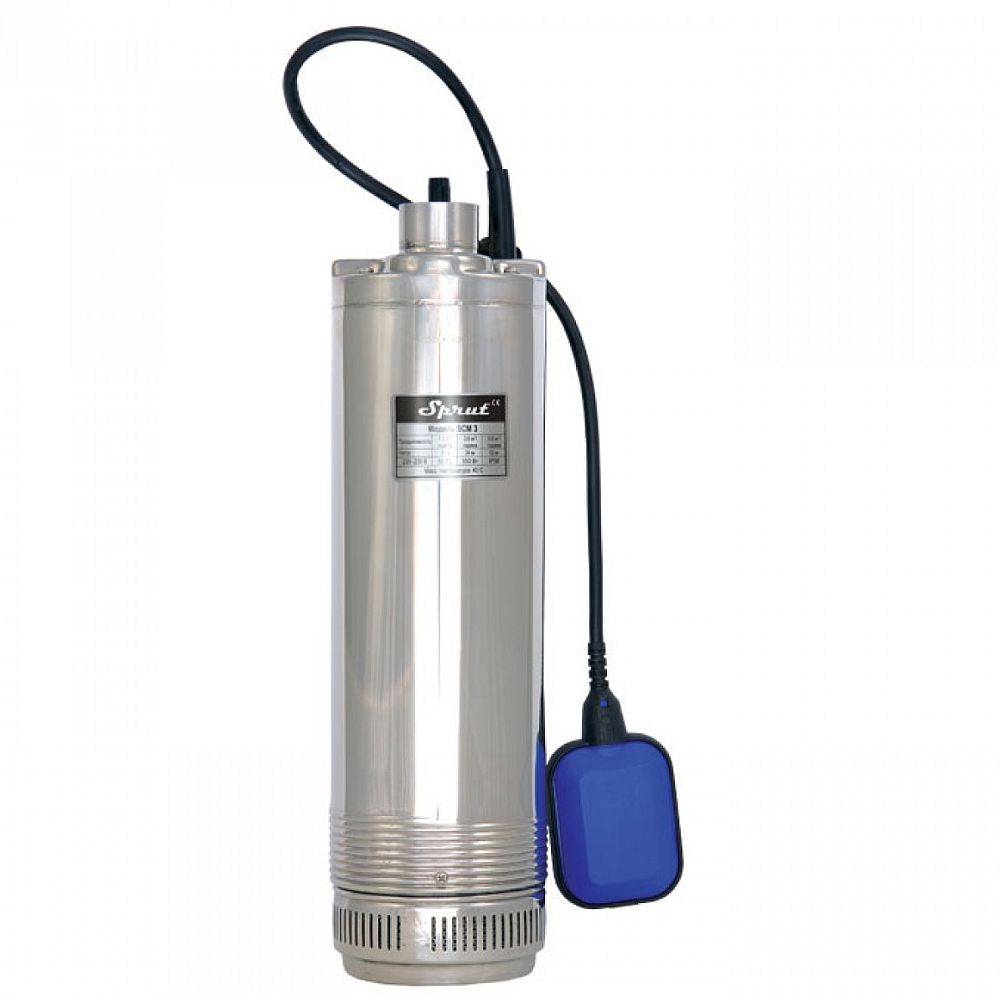

В скважинах используют различные насосы погружного типа. Самые дешевые из них – вибрационные. Они стоят порядка 1-2 тысяч рублей. Проблема этих насосов в низкой производительности и минимальной надежности. Они способны перекачивать до 500 литров воды каждый час, не более.
Что касается центробежных насосов, то они стоят уже 4-8 тысяч рублей, но способны каждый час перекачивать до 5 кубометров воды. Проблема этих насосов в том, что они не переносят загрязненной воды.
В колодцах могут использовать и погружные, и внешние насосы, но лучше применять первые. Внешние насосы, как правило, устанавливают в специальных углубленных и утепленных люках, чтобы мороз не влиял на их работу. Этот способ монтажа позволяет реализовать возможность управления насосом дистанционно.
Иногда хозяева отказываются оборудовать скважину дополнительным люком. В таком случае труба от насоса в дом заходит по воздуху. Это неудобно, ведь насосом тогда можно управлять только на улице. И если насос выключается, нужно выходить на улицу, отсоединять трубу от него и сливать остатки воды. Если этого не сделать, в доме может не быть воды.
Это значит, что разумнее всего организовать люк для насоса и воду в дом подавать через подземные трубы. Также нужно оборудовать систему защитными элементами от протечек и установить греющий кабель, чтобы предотвратить возможное замерзание труб при очень сильных морозах.
Как правильно сделать канализацию своими руками
Укладка труб
Вывод трубы канализации из дома
Процесс укладки труб можно разделить на три этапа:
- Земляные работы.
- Сборка трубопровода.
- Обратная засыпка.
Выполнение земляных работ
Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:
- Траншеи можно копать вручную или при использовании землеройной техники.
- Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.
Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.
Наружные трубы, уложенные в траншеи
- Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
- Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
- При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
- Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
- На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
- На тех местах, где будут находиться раструбы труб, устраивают приямки.
Укладка и сборка труб

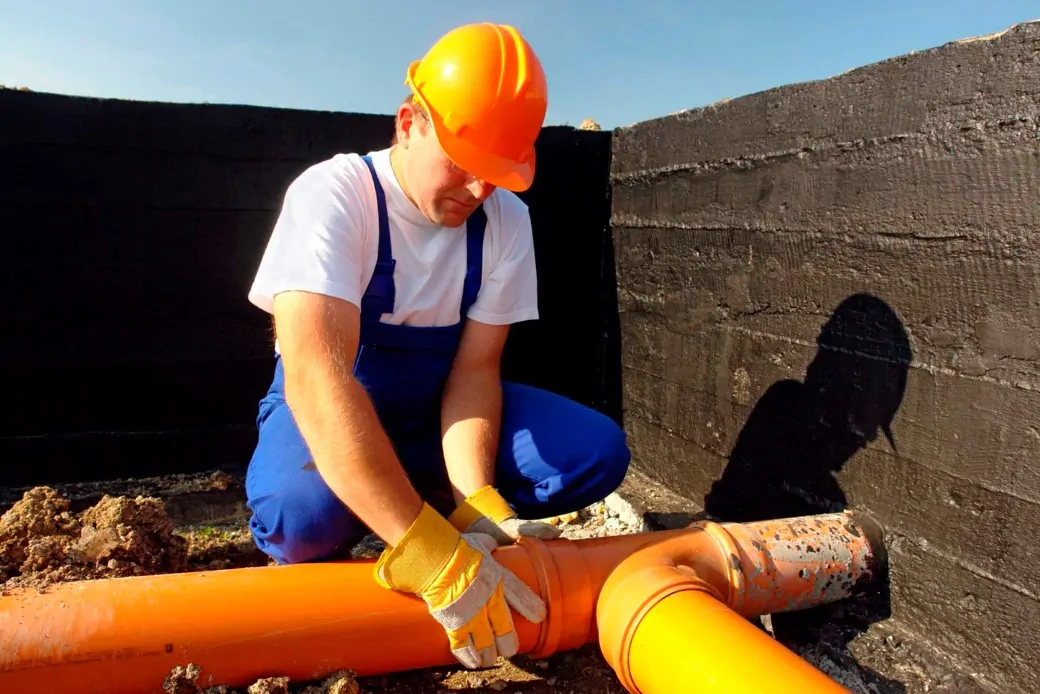

Укладка в траншеи наружных труб канализации
Рассмотрим основные правила укладки канализационных труб:
- Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
- Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
- Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
- При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
- Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
- Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.
Выполнение обратной засыпки
Подготовка к засыпке труб в траншеи
- После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
- Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
- Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.
Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения
Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной
http://kanalizaciyam.ru
Особенности автономных систем водоотведения
При монтаже септика используется минимальное заглубление, обеспечивающее снижение объемов земляных работ. Магистральная труба, являющаяся горизонтальным продолжением внутреннего стояка, обычно выходит из фундамента на глубине 0,5 – 1 м от уровня земли. При минимальном удалении септика от коттеджа (4 м), соблюдении самотечного уклона трубы (плюс 4 см), пользователю придется изготовить котлован глубиной 3,5 м (для 2,5 м септика Топас 5) размером 1,5 х 1,5 м. Для колодца фильтрации достаточно точно такой же ямы, для поля аэрации придется вырыть котлован 3 х 3 м глубиной 3,5 м.
Для страховки ее можно утеплить пенополистирольным кожухом, обернуть минеральной ватой. Деятельность бактерий внутри Топас 5 сопровождается выделением тепла, поэтому, камеры не боятся самых сильных холодов. К колодцу, полю аэрации вода поступает теплой, данная часть системы так же не боится заморозков.
В сложных случаях (высокий УГВ, глина на участке) вместо сброса в грунт используется шахтный метод. На поле аэрации бурят сеть скважин до песчаного слоя, в них вставляют куски перфорированных труб, закрывают сверху мелкой сеткой. После чего, укладывают поверх этой сети дренажные трубы. Таким образом, увеличивается площадь впитывания для больших объемов суточных стоков.
Как соединять провода в доме
Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.
В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
- надежный контакт;
- механическая прочность.
Соединения проводов скруткой.
До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки.
Отрицательные стороны скрутки:
При изменении температуры, по причине линейного расширения проводников, между проводами образуется зазор, что приводит к нарушению соединения.
Внимание!
Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.
Если планируется прятать скрутку под штукатурку или в другом не доступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, что бы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.
Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электро безопасности должно быть не менее трех слоев.
Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки».
При скрутке следует иметь в виду, что соединять нужно только провода, сделанные из одинакового материала – алюминевые с аллюминевыми, медные – с медными.
4 Монтаж канализационных труб своими руками – важные особенности процесса
Установка узлов системы водоснабжения
Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.
Она состоит из таких узлов:
- Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
- Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
- Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
- Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
- Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
- Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
- Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
- Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.
Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.
Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)
Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.
В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.
Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:
- На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
- Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
- Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
- Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.
После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.
Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел
Схема и монтаж наружных сетей
Закончив выполнять разводку канализации в доме и организовав вывод трубы через фундамент, можно приступить к сборке наружных сетей. К внешним, расположенным за пределами дома, сетям относят следующие элементы:
Трубы, предназначенные для укладки в грунт.
- Необходимый набор фитингов для соединения труб.
- Колодцы для обслуживания и прочистки наружных сетей.
- Установка для очистки сточных вод.
Планирование и монтаж наружных сетей
Прежде всего, нужно выбрать место расположения септика. Его следует расположить в нижней точке участка, чтобы можно было использовать естественный рельеф для создания уклона труб. Сам септик может быть самодельным, к примеру, собранным из железобетонных колец. Но намного проще приобрести готовую модель, выполненную из пластика
Монтаж готовых установок проходит намного быстрее, а качество очистки в них выше.При выборе места установки септика важно соблюдать требования санитарных норм. Очистную установку нельзя располагать близко к дому (расстояние должно быть не менее 5 метров). Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды
Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды
Но и сильно удалять септик от дома не стоит, так как тогда нужно будет строить длинный трубопровод. Трубопровод следует стараться располагать по прямой. Если необходимо выполнить поворот, то в этом месте устанавливают ревизионный колодец, так как место поворота – это место потенциального засора. Все соединения наружного трубопровода должны быть герметичными, так как утечки приведут к загрязнению грунта и грунтовых вод. Присоединение подводной трубы к септику рекомендуется выполнять через резиновую соединительную манжету, то есть оно должно быть герметичным, но не жестким. Такой подход убережет систему от разрушения во время сезонных подвижек грунта.
Кроме того, септик должен быть удален на максимальное расстояние от места забора питьевой воды. Но и сильно удалять септик от дома не стоит, так как тогда нужно будет строить длинный трубопровод. Трубопровод следует стараться располагать по прямой. Если необходимо выполнить поворот, то в этом месте устанавливают ревизионный колодец, так как место поворота – это место потенциального засора. Все соединения наружного трубопровода должны быть герметичными, так как утечки приведут к загрязнению грунта и грунтовых вод. Присоединение подводной трубы к септику рекомендуется выполнять через резиновую соединительную манжету, то есть оно должно быть герметичным, но не жестким. Такой подход убережет систему от разрушения во время сезонных подвижек грунта.
Составление схемы разводки канализации – сложная и ответственная работа. Ошибки при составлении схемы приведет к тому, что система не будет работать или будет постоянно засоряться. Если есть неуверенность в своих силах, то лучше поручить выполнение этой работы специалистам.
