Как выбрать профиль для гипсокартона?

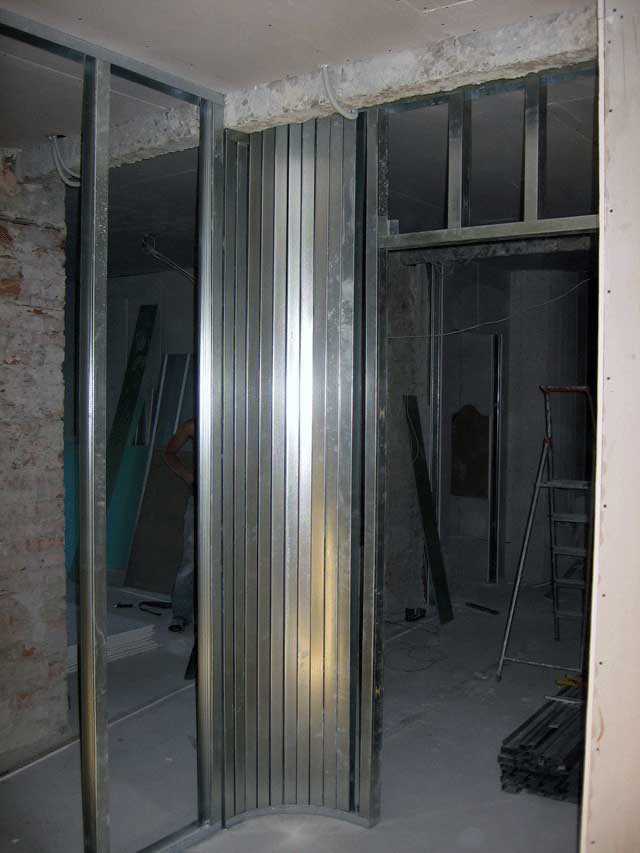

Мастер-класс. Как сделать полукруглый перестенок из гипсокартона

В еще одной пошаговой инструкции мы рассмотрим, как сделать гипсокартонную перегородку со скругленным углом, используя профили UW75/CW75. Для начала необходимо выполнить разметку на полу, после чего перенести ее на потолок. Удобно в первую очередь размечать прямой угол (то есть, без скругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того чтобы рассчитать длину профиля, можете воспользоваться формулой:

А = 3,14 х В,

Где:

• А – это длина окружности;
• В – это, соответственно, ее диаметр.

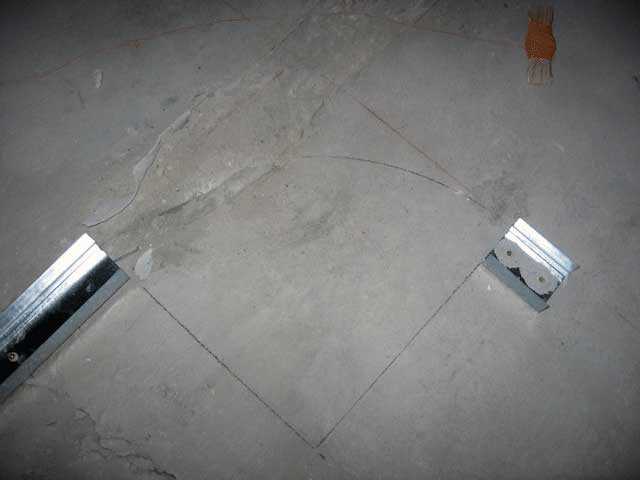

Далее необходимо разметить UW-профиль по 5 сантиметров (данный параметр будет соответствовать ширине боковой полки CW-изделия). Возьмите болгарку и разрежьте профиль так, как показано на изображении ниже (то есть, необходимо прорезать только боковую/нижнюю полки). Про виды профиля для гипсокартона, к слову, мы уже рассказали в предыдущих разделах данной статьи.

Теперь нужно выставить порезанный профиль в соответствии с предварительно размеченным радиусом, причем в нашем примере к потолку изделие крепится при помощи саморезов, а к полу – с помощью дюбелей. Материала жалеть не стоит – закрепленным должен быть буквально каждый кусочек.

Далее остальные профили необходимо закрепить по периметру (CW – это будут стоечные элементы, а UW будет применен для периметра).

Когда все будет готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль. В те их последних элементов, которые будут предназначаться для ограничения дверного проема, в обязательном порядке нужно вставить брус. Такие брусья, к слову, можно приобрести под все профили; они хороши тем, что вплотную помещаются в изделии.

После этого необходимо закрепить к тексам все стоечные элементы.

Далее следует измерить ширину гипсокартонной полосы (причем сразу с обеих сторон). С внешней стороны ширина будет большей, в тот время как с внутренней – меньшей.

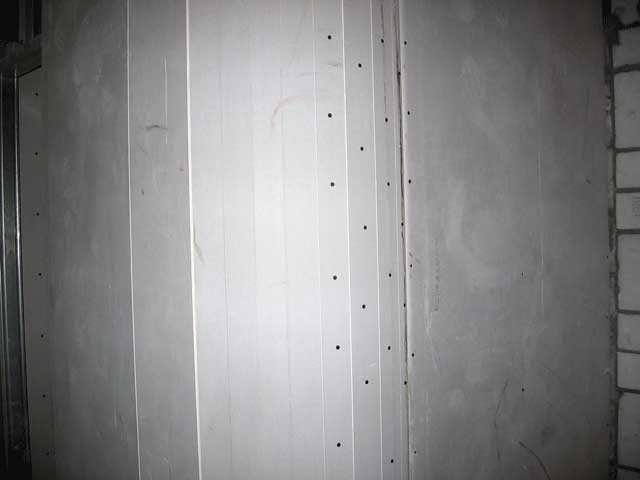

После нарезки гипсокартонные элементы необходимо поставить к каркасу и закрепить при помощи саморезов на 2,5 сантиметра. Причем крепление следует производить пополосно. В первую очередь, целиком фиксируется первая полоса, затем – вторая, третья, четвертая, пятая и так далее. Начинать рекомендуем сверху либо снизу, ведь если сделать это с середины, то профиль будет прогибаться, из-за чего первый шуруп будет непросто закрутить.

Для зашивки всех проемов в соответствии с технологией применяются Г-образные листы гипсокартона. Нужно стараться, чтобы стыки не приходились на те стоечные профили, которые предназначаются для ограничения проема, поскольку здесь шпаклевка в обязательном порядке треснет.

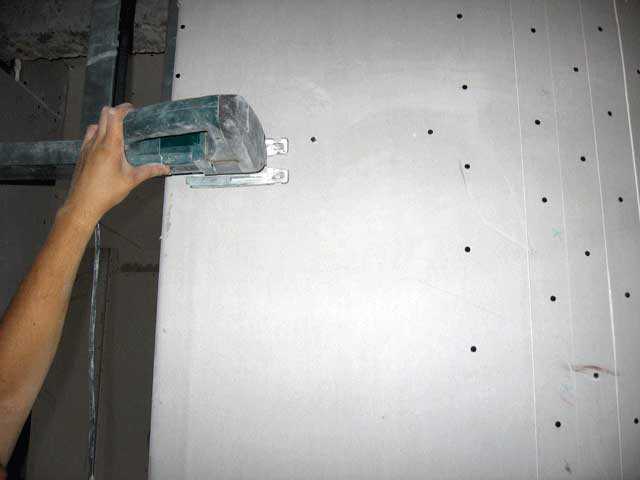

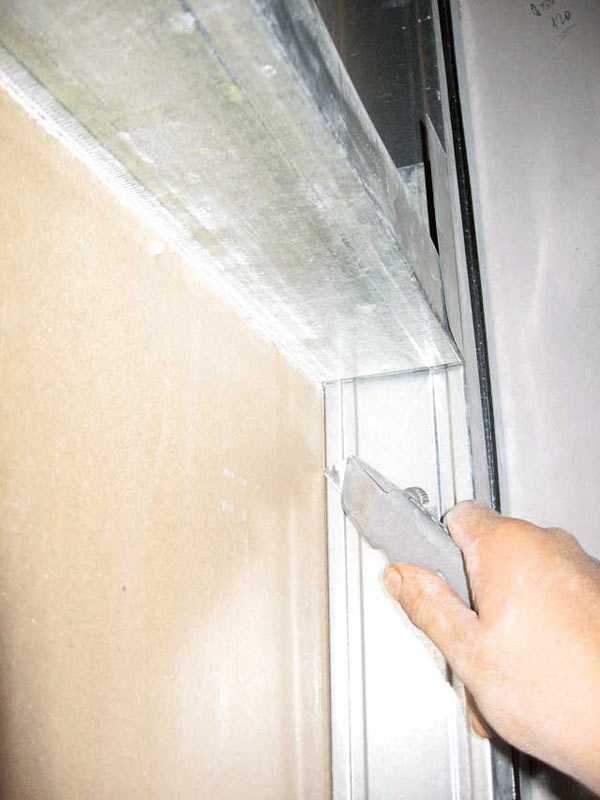

Лист можно предварительно вырезать на полу, однако удобнее это делать уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить его, а уже потом прорезать верх ножовкой по дереву или же лобзиком. Одна сторона сбоку прорезается, ломается, потом прорезается вторая. Так работа будет более точной и быстрой.

Рекомендации по выбору профиля для гипсокартона

Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:

Перед покупкой профили в обязательном порядке нужно проверить

Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
Толщина профиля не должна быть меньше 0.56 м.
В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.. Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается

Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.

Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях

Бракуйте такой товар сразу же, без каких-либо оговорок.
Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.. Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно

Чтобы во время крепежа не возникало никаких проблем

Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.

Направляющий тип

В зависимости от производителя, направляющие для каркаса обрешетки маркируются буквами UD или ППН. Эти элементы задают обрешетке для крепления листов гипсокартона правильное направление. Крепится такой тип материала при помощи дюбель-гвоздей по периметру обрешетки: в случае фальш-стены – к соседним стенам, полу и потолку, для создания подвесного потолка – к стенам по периметру.

Размеры направляющих Кнауф:

• высота 27 мм;
• ширина 28 мм.

Длина, как и в случае стоечного, варьируется от 2,5 до 6 метров, что позволяет подобрать нужный размер под определенное помещение.

Ширина направляющего и высота несущего подобраны так, чтобы они без лишних усилий, и в то же время плотно входили друг в друга, обеспечивая надежность и прочность каркаса для крепления листов гипсокартона.

Варианты креплений

Где же купить?

Строительный Двор

Сеть магазинов старается угодить своим клиентам. Превратить поход за покупками в добрую прогулку. Торговая площадь достаточно большая, что позволяет расположить огромное количество товара удобно и наглядно. Персонал — опытный и вежливый. С радостью придут на помощь, чтобы ответить на вопросы. А иногда и подсказать оптимальное решение вопроса. Работников достаточно много, поэтому вам не придется искать его или ждать своей очереди. Если какого-то товара нет в наличии или в нужном количестве. Его можно заказать в онлайн магазине, с доставкой в удобное для вас место. Кстати, интернет — площадка очень удобная и понятная. Разбита на категории, работают фильтры. К каждой позиции есть фотография и подробное описание.

Преимущества Строительного Двора:

• Широкий ассортимент;
• Грамотные сотрудники;
• Приемлемые цены;
• Доступность товаров.

class=’s-article__points-list’>

Недостатки Строительного Двора:

class=’s-article__points-list’>

Leroy Merlin

Это один из крупнейших европейских концернов. В гипермаркетах представлен широкий ассортимент приспособлений для ремонта и обустройства дома. Большая площадь позволяет расположить товары наглядно. Персонал заботиться о порядках на полках. Раскладка удобная. Сеть имеет несколько личных брендов. Предлагая хорошее качество по более низким ценам. А ценовая политика крайне привлекательная.

Преимущества Leroy Merlin:

• Большой выбор фирм и моделей;
• Привлекательные цены;
• Удобный визуальный ряд.

class=’s-article__points-list’>

Недостатки Leroy Merlin:

• Качество часто не соответствует заявленному;
• Хамовитый персонал;
• Проблемы с доставкой.

class=’s-article__points-list’>

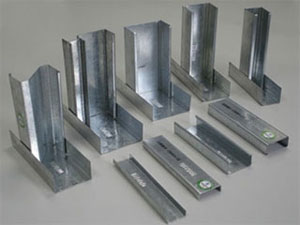

Каким может быть профиль

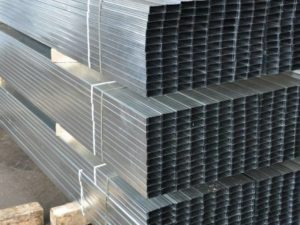

Металлопрофили для крепления гипсокартонных листов производятся из холоднокатаного металлического листа и подвергают цинкованию. Это прочные и крепкие элементы, а оцинкованная поверхность надежно защищает от ржавчины.

Создаваемый каркас для гипсокартонных конструкций не отличается сложностью. Он содержит вертикальную и горизонтальную составляющую – несущие (стоечные) и направляющие (стартовые) элементы. На самом деле подобрать оптимальный профиль не составит труда, необходимо лишь изучить их характерные особенности.

Стоечный (CD или ПП профиль)

Может еще называться потолочным. Один из наиболее популярных для крепления гипсокартона. Маркировка компании Кнауф обозначает их аббревиатурой CD. Производитель Гипрок их маркирует ПП. За счет правильно подобранного размера можно сэкономить пространство. Во время монтажа почти не остается отхода. Наибольшее распространение получил при создании каркасов для стен и перегородок и обшивки потолка. Основные характеристики и стандартные размеры в таблице.

Направляющий (UD или ППН)

Являются направляющими элементами каркаса. Обладает значительной несущей способностью, позволяет гипсокартонной конструкции сохранять геометрические размеры в первоначальном состоянии, не допускает деформаций обрешетки. Зачастую подобные профили обладают перфорированной структурой, которая несколько облегчает процесс крепления к обшиваемой плоскости.

Для сборки перегородки – UW или ПН

Часто называется «профиль стеновой». Основное назначение – создание стеновых конструкций и перегородок. Принцип монтажа и работы схож с профилем UD, но имеют несколько иные геометрические данные:

Для создания перегородок – CW или ПС

Форма напоминает квадратную букву «С». Используется для монтажа вертикальных элементов каркаса при сборке простенков и облицовки стен. Зачастую применяется совместно с подходящим по размеру профилем ПН. Подбирать размеры необходимо исходя из ширины, высоты каркаса и типа монтируемого гипсокартона.

Арочный – CD или ПА

Потребуется при изготовлении конструкции с радиальным изгибом. Производится на основе ПП – профиля. Самостоятельное создание подобного элемента происходит путем подрезания полок профиля и изгиба в необходимом направлении и с заданным радиусом.

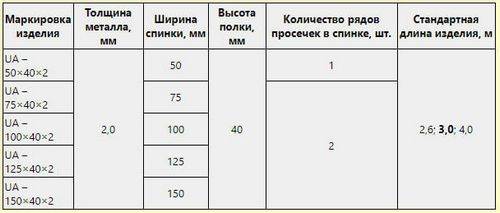

Усиленный – UA

Применяется при создании каркасов подвесного потолка с повышенной прочностью, конструкций с креплением дверной или оконной коробки, прокладки кабелей, а также конструкций, требующих повышенной прочности и увеличенной толщиной. Отличительной особенностью является большая толщина металла и более высокая полка.

U-образный с отбортовкой

Применяется при сборке потолков, простенков, обшивке стена. Оптимален в случаях, когда необходимо сокращение монтажного расстояния до минимального во время фиксации гипсокартонных листов.

Упругая шина

Потребуется при креплении ГКЛ между перекрытиями и конструкцией кровли, при небольших монтажных высотах, а также при монтаже по деревянной обрешетке или кладке.

Угловой – ПУ

Необходим для того, чтобы защитить наружные углы перегородки или облицовки от механического повреждения. Для производства используется оцинкованная сталь. Может также быть алюминиевым. Обладает перфорацией по всей длине, что позволяет шпаклевке проникать в полки и надежно удерживать в необходимом месте.

Применение и виды профиля для гипсокартона

У профилей, предназначенных для гипсокартона, есть несколько разновидностей, согласно их назначению. Профили, предназначенные для каких-либо отделочных материалов, часто находят применение не только в жилых квартирах, но также и в промышленных и сельскохозяйственных помещениях, в общественных зданиях и различных офисах. А все дело в том, что данный вид отделочных работ очень надежен и прост.

Профиль может быть использован для того, чтобы возводить легкие перегородочные стены, арки, различные полки и ниши, а также подвесные потолки. В зависимости от функции, которую будет выполнять данный каркас, профиль может быть разделен на категории:

• угловой;
• потолочный;
• направляющий;
• стоечный.

Ниже пойдет речь о том, как применять и какие есть размеры профиля для гипсокартона.

Стоечный профиль

Данный вид профиля предназначен для того, чтобы сооружать несущие конструкции каркаса – вертикальные стойки, на которые будут затем крепиться листы гипсокартона. Сечение стоечного профиля является швеллером, боковые части которого называются полками, а основание – спинкой. У данного профиля размер полки всегда составляет 50 мм, а вот спинка может иметь несколько размеров – 100, 75, 65 и 50 мм. Исходя из этого, размеры стоечного профиля могут быть такими: 50х50, 50х65, 50х75, 50х100.

Фактически профиль имеет ширину примерно на 1,5 мм меньше заявленной, благодаря чему обеспечивается прочное соединение с направляющим профилем, которое исключает деформацию.

Направляющий профиль

Уже из названия понятно, что данный вид профиля необходим для того, чтобы крепить к нему стоечный профиль. Также этот профиль используется для перемычек. Такой прием используется в том случае, когда производится монтаж дверных коробок в каркас.

Направляющий профиль может иметь несколько различных размеров: 40х50, 40х65, 40х75 и 40х100. Направляющий профиль имеет абсолютно такой же размер спинки, как и у стоечного профиля, а ширина полки у всех четырех видов составляет 40 мм, благодаря чему можно прикреплять листы гипсокартона непосредственно к ним.

У направляющего профиля существует еще один тип, который имеет размер 27х28 мм. Данный тип направляющего профиля может применяться в качестве основы, к которой можно будет крепить впоследствии подвесной потолок.

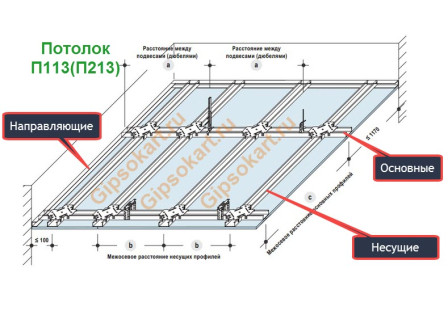

Потолочный профиль

Данный профиль используется для того, чтобы сооружать каркас, на который будет крепиться подвесной потолок. Потолочный профиль имеет размеры 60х27 мм, а его длина может иметь несколько значений – 3, 3,5 или же 4 метра.

Угловой профиль

Основное назначение такого профиля состоит в защите кромок листов гипсокартона от повреждений. Защите подлежат торцы перегородок и проемы. Состоит угловой профиль из двух полок, размером 31х31 мм, которые изготовляются из оцинкованного железа или алюминия. Угол между полками равен 90 градусам, а на самих полках имеется большое количество отверстий, которые зашпаклевываются при отделке, благодаря чему обеспечивается очень хорошее сцепление с листами гипсокартона.

Профиль для гипсокартона чаще всего имеет длину 3, 3,5 или 4 метра, но если есть такая необходимость, то может быть изготовлен профиль длинной до 7 метров. Один погонный метр профиля весит от 0,4 до 1 кг, в зависимости от того, какое он имеет сечение.

В этой статье были приведены основные размеры профиля для гипсокартона в зависимости от вида и назначения.

Монтажные элементы

В этот раздел входят пять наименований:

• Подвесы
• Клипсы
• Уголки
• Соединители
• Перемычки

Подвесы и клипсы

В каталоге Knauf около 40 позиций подвесов.

Самые распространенные — прямые подвесы в двух размерах (120 мм и 200 мм) и в трех видах исполнения (по бетонным и деревянным перекрытиям, антивибрационные). Используются не только для выравнивания уровня потолка, но и для обшивки стен.

Еще есть подвесы комбинированные и быстрого монтажа, анкерные подвесы и к ним тяги с петлею, пружины, подвесы для профиля UA. И целая категория элементов для нониус-подвесов.

Клипсы можно рассматривать как своего рода подвесы для профиля CD, но без регулировки уровня.

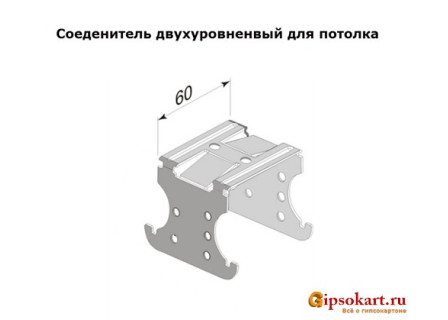

Уголки и соединители

Это две категории монтажных элементов для соединения металлопрофилей. Они могут их соединять под прямым или произвольным углом, в одной или двух плоскостях. Основная часть элементов этих категорий предназначена для профилей CD 60 и UA.

Перемычки

Этот монтажный элемент сделан в виде перфорированного профиля длиной 1,6 м и предназначен для оформления стандартных дверных проемов. Есть три варианта размера стенки, которые отвечают ширине профиля UA и CW: 50, 75 и 100.

Особенности проведения работ по возведению каркаса

Настало время практической части строительства, которая предусматривает на деле использование металлических профилей.

Здесь тоже есть нюансы:

1. Характеристики всех изделий должны соответствовать эксплуатационным особенностям помещения.
2. Характер монтажа ГКЛ определяется еще на этапе проектирования конструкции.
3. Ни в коем случае не допускается навешивание тяжелых полок и шкафов на гипсокартонную конструкцию. ГКЛ – хрупкий материал.
4. В процессе работы обязательно следите за соблюдением всех параметров, отступов, размеров. Нельзя забывать об усилении каркаса.
5. Не допускается проведение работ в помещении, где температура ниже 10 градусов по Цельсию.

На первичном этапе выполняется разметка для будущей конструкции. Для этого понадобится трассировочный шнур. С его помощью намечают ось на полу.

Каркас из профилей

Не забудьте определить зону расположения проема под дверь, если ее установка предполагается.

Отвес и длинный шнур помогут перенести намеченную ось на плоскость стен и потолка. Далее выполняется монтажная установка основания.

Подробную технологию возведения металлической каркасной основы под гипсокартонную перегородку вы увидите на видео ниже.

Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева. Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры.

В процессе строительства каркаса рекомендуется использовать уплотнительную ленту, которая повысит звукоизоляционный показатель перегородки.

Иногда стоечные ленты изгибаются после установки. Чтобы избежать подобной проблемы, сначала ввинчивайте шурупы в зоне спинки профиля, а уж потом у наружной канавки.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

Материал профиля для гипсокартона

Алюминиевый профиль

Используют разные металлы, из которых распространенными являются алюминий и оцинкованная сталь. Обе разновидности предупреждают возникновение коррозии, поэтому продлевают время службы элементов.

Алюминиевый материал стоит дорого, но обладает полезными качествами:

• прочный, легкий;
• не ржавеет даже после получения повреждений;
• переносит мороз и жару.

Оцинкованный металл также не требует предварительной обработки перед монтажом, легко собирается по стандартной схеме. Анодированная пленка из цинка предохраняет от коррозии. Поврежденный слой на поверхности становится проблемой, если каркас работает во влажном или химически активном микроклимате.

Какой материал выберете?

Алюминий 16.67%

Оцинкованную сталь 83.33%

Посоветуюсь с мастером 0%

Проголосовало: 6

Как выбрать изготовителя

Итак, мы рассмотрели параметры профиля для гипсокартона, а теперь поговорим о производителях. Выбор изготовителя направляющих для гипсокартона – это сложно и просто одновременно. Все специалисты в один голос говорят о том, что лучшим является Кнауф. Они всегда будут соответствовать заявленным параметрам, обладают идеальной геометрией – стойки идеально становятся в направляющие, не болтаются и не будут распирать их. В целом, работать с профилями для гипсокартона Кнауф очень просто, легко, и работа продвигается быстро. Но это самые дорогие материалы из ассортимента. Несмотря на это, рекомендация такая – если у вас нет опыта работы с материалом, лучше покупать Кнауф.

Если говорить про средний ценовой диапазон, то есть несколько российских фирм. Это Металлист и Гипрок. Также есть и малоизвестные компании, региональные. Тут как повезет. Доверяйте своим отзывам и чувствам. Ориентироваться на слова продавцов не всегда получается. У производителей отечественного масштаба могут быть неплохие партии, могут быть неудачными. В большом количестве случаев можно наблюдать такую проблему, как несовпадение габаритов стоечных ПС и направляющих профилей. Стойки должны быть установлены внутрь направляющего. Для того, при ширине, к примеру, в 5 см, фактическая должна быть меньше на 0.15 см. Вот с точностью соблюдения такой разницы появляются проблемы. Кроме того, заявленную толщину металла требуется проверять посредством микрометра. В целом, сэкономить в деньгах получится, но время и нервы вы потратите, причем очень много.

Виды профилей для гипсокартона и их назначение: основная классификация

Производители предлагают изделия различной формы и размера. Чтобы приобрести все необходимое для установки конкретной конструкции, надо четко понимать, какие существуют виды профилей для гипсокартона и их назначение. Предлагаем познакомиться с основной классификацией.

Большой ассортимент добавляет трудностей при выборе нужного вида и размера

Поверхностно-плоскостной профиль для гипсокартона

Могут крепиться к потолку либо стене. Их конфигурация стандартизирована, но существуют различия по толщине материала, длине и поперечных размерах самого изделия. Позволяют сформировать надежный каркас для крепления гипсокартона при правильном выборе типоразмера и соблюдения технологии монтажа

При этом важно помнить, что цена профиля для гипсокартона зависит от размера и вида

Каждый вид имеет свое назначение

Направляющий профиль из гипсокартона: отличительные признаки

Маркируется ПН (UW). Является стартовым профилем для гипсокартона. Сечение П-образное. Стенки гладкие. Выступает в качестве опоры для различных стоек и перемычек. На него в процессе монтажа надеваются остальные элементы конструкции.

Направляющий профиль для гипсокартона может иметь различную длину (до 4,5 м). Наиболее востребована 3 м. Поперечные размеры подбираются индивидуально для конкретной системы.

Направляющие крепятся к капитальным конструкциям

Стоечный профиль для гипсокартона: конструктивные особенности

Маркируется ПС (CW). Устанавливается внутрь направляющего и используется для крепления других элементов системы. Стоечный профиль для гипсокартона достаточно жесткий. Способен воспринимать значительную конструкцию. Имеет П-образное дополнительное сечение с дополнительными полками для фиксации других конструктивных элементов.

ПС 50/50: жесткость обеспечивается конструктивными особенностями

Потолочный профиль из гипсокартона: основные виды

Может быть несущим ПП (CD) либо направляющим ППН (UD). Изделия с П-образным поперечным сечением, но с меньшими, чем у стенового, размерами для экономии пространства. Для увеличения жесткости потолочного профиля для гипсокартона предусмотрены дополнительные полки и ребра.

Конфигурация изделия позволяет уменьшить его размеры

Для фиксации элементов можно использовать специальный крепеж. Позволяет установить потолочную конструкцию любой формы и размера.

Пример соединения потолочного и потолочного направляющего

Угловой профиль для гипсокартона

Для усиления наружных углов стен гипсокартонной конструкции возможно применение перфорированного углового металлопрофиля. Для его изготовления используется металл толщиной 0,3-0,4 мм. Уголки устанавливаются на шпаклевку и сверху закрываются слоем шпаклевки.

Углы защищены от механического повреждения

Перегородочный несущий профиль для гипсокартона и фото готовых конструкций

Для изготовления перегородок из гипсокартона используется профиль UW и CW. Первый позволяет сформировать обшивку конструкции. Он используется при формировании периметра перегородки и обеспечения требуемой конфигурации.

Перегородочный профиль для гипсокартона CW позволяет обеспечить достаточную жесткость системы. Крепление листов может выполняться с обеих сторон.

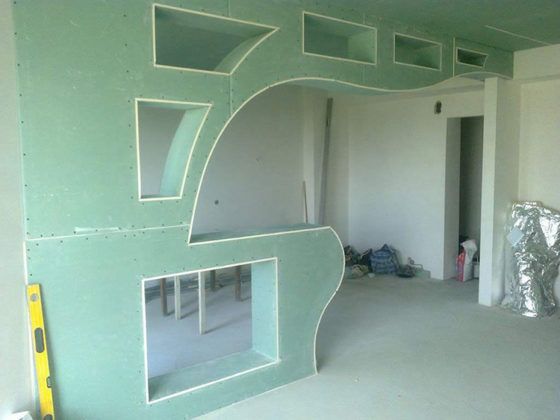

Предлагаем посмотреть фото перегородок из гипсокартона, которые можно создать:

1 из 4

Арочный профиль из гипсокартона

Для арочного типа характерно сложное конструктивное исполнение. Для обеспечения достаточной гибкости у него имеются боковые разрезы. Дополнительная перфорация увеличивает жесткость изделия.

Позволяет сформировать конструкцию с радиальным изгибом. Изготавливается чаще всего из ПП 60/27. Стандартная длина профиля для гипсокартона 3 м. Минимальный радиус изгиба вогнутого элемента 500 мм.

Направление изгиба выбирается в процессе монтажа

Как собрать каркас для гипсокартона

Сначала, чтобы грамотно подготовить расчет профиля для гипсокартона, нужно сделать все необходимые замеры и нанести разметку. Далее установить направляющий профиль по периметру всей конструкции и закрепить при помощи отвесов. Получится каркас, который необходимо укрепить стойками. Они монтируются в направляющий профиль с шагом, не превышающим 400 мм

В процессе монтажа профиля для гипсокартона важно не забывать проверять конструкцию уровнем

Затем собранная по уровню несущая конструкция дополнительно крепится к стене при помощи отвесов. Шаг креплений должен быть не больше 800 мм. Для прикрепления каркаса к основанию из кирпича или бетона понадобятся дюбель-гвозди 37 х 6 мм. Если будущую гипсокартонную конструкцию нужно будет сильно нагружать, более прочное соединение с основанием обеспечит анкерная техника. Под конкретную задачу можно подобрать крепление с гайкой, крюком, кольцом или двухраспорный анкерный болт. Используя шурупы и дюбели, каркас необходимо прикрепить к полу и потолку.

Теперь останется обшить каркас листовым материалом. ГКЛ крепится на каркас при помощи саморезов по гипсокартону длиной 25-35 мм. Шляпка самореза должна углубляться в лист на полтора-два миллиметра.

Так выглядит идеальное решение простой задачи. Но на стройке чаще всего необходимо изготовить что-то более сложное. Не всегда размеры профиля для гипсокартона являются подходящими для конкретной конструкции. Поэтому приходится скреплять, укорачивать и наращивать различные элементы. Чтобы не пришлось использовать подручные средства, нужно разбираться в многообразии крепежей и знать, какие из сопутствующих материалов помогут решить задачу и как нарастить профиль для гипсокартона, чтобы конструкция осталась надежной.

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

• Для стен
• Для потолка

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

• Профиль для обшивки плоскости
• Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

• Плоскими
• Угловыми
• В форме швеллера

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

• Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
• Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
• Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

• Профили направляющие с маркировкой UW, предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
• Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

• Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
• Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

• Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
• Стоечные профили CW в зависимости от назначения имеют размеры:
  • 48,8х3000х50
  • 73,8х3000х50
  • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Материал каркаса из металлических профилей

Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.

Поэтому для любой конструкции из гипсокартона,  используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

Профиль стоечный, маркировка ПС (CW), пример на фото.

Профиль направляющий, маркировка ПН (UW), пример на фото.

Профиль потолочный ПП (CD), пример на фото.

Профиль направляющий потолочный ПНП (UD), пример на фото.

Листы по новой маркировке (в скобках старые обозначения).

• ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
• ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
• ГСП-DFH3IR (ГКЛУ): лист усиленный.
• ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

listy gipsokartona

Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

Саморезы для крепления листов ГК к профилю:  типы TN, TB, MN.

Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

Кстати у профилей одна стенка и две полки.

profili gkl

Три типа каркаса

Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

• Потолочный каркас;
• Для обшивки стены;
• Для перегородок.

Каркас из металлических профилей для потолка

Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

Вариант 1. На прямых подвесах

Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

В данном каркасе используются:

• Профили направляющие (ПН);
• Профили потолочные (ПП);
• Прямые подвесы.

Сам каркас делается по схеме указанной на фото.

Potolok s odnourovnevym soedineniem 7

razmery podvesov dlya gipsokartona 2

Вариант 2. На тягах

Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

P113 knauf gipsokartru

Tehnicheskiy list P11 Podvesnye potolki

Сам каркас делается по схеме указанной на фото.

Вариант 3. Двухуровневый каркас на тягах

Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

dvuhurovnevyj karkas potolka

soedenitel profiley dvuhurovnevyj

dvuhurovnevyj karkas potolka na tjagah

potolok na podvesah

Вывод

Таким образом, перечислив самые хорошие по отзывам потребителей модели от российский и зарубежных производителей, делаем вывод, что наибольшей популярностью пользуются потолочные и стоечные профили, имеющие большой размер, толщину металла не менее 0,5 мм и не окрашенную поверхность. Наличие или отсутствие перфораций, как и отсутствие возможности взглянуть на изделие вживую перед заказом, не играет решающую роль, и потребители соглашаются на приобретение приспособлений без отверстий. Также большую роль играет имя производителя, его опыт в производстве металлических укрепителей или возрастающая популярность.
