Преимущества и недостатки каркасных домов в ArchiCAD
Преимущества:
1. Быстрота и экономия времени:
Построение каркасного дома в ArchiCAD позволяет значительно сократить время на проектирование и строительство. Благодаря возможности автоматического создания каркасных элементов и их быстрому монтажу, процесс конструирования становится гораздо более эффективным и уменьшает сроки строительства.
2. Гибкость и возможность индивидуального проектирования:
ArchiCAD предоставляет широкий набор инструментов для создания каркасных конструкций, что дает возможность разработки уникального и индивидуального проекта под любые требования клиента. Благодаря этому, каркасные дома в ArchiCAD могут быть адаптированы под различные архитектурные стили и концепции.
3. Простота модификации и реконструкции:
Каркасные дома в ArchiCAD легко модифицируются и изменяются при необходимости, что делает их очень гибкими. При изменении планировки или добавлении новых элементов, проектировщик может быстро внести изменения в конструкцию без необходимости полной перестройки дома.
4. Энергоэффективность и улучшенная изоляция:
Каркасные дома в ArchiCAD позволяют создать энергоэффективную оболочку здания, благодаря возможности использования теплоизоляционных материалов и инновационных систем отопления и вентиляции. Это обеспечивает более низкие затраты на энергию и комфортное проживание.
Недостатки:
1. Ограничения в использовании материалов:
При использовании каркасных конструкций в ArchiCAD, необходимо учитывать, что определенные материалы могут быть неприменимы или ограничены в использовании. Каркасы часто применяются с деревом или металлом, что может ограничить выбор и вариативность материалов для строительства.
2. Высокая стоимость строительства:
Построительство каркасного дома в ArchiCAD может иметь более высокую стоимость по сравнению с другими типами конструкций, так как требует специализированных материалов и дополнительной работы по монтажу. Однако, долгосрочные выгоды в виде низких затрат на энергию и легкости реконструкции могут перевесить начальные затраты.
3. Зависимость от профессионального проектирования:
Построение каркасного дома в ArchiCAD требует опыта и квалификации в области архитектуры и конструирования. Неправильное проектирование или некорректный расчет каркасных элементов может привести к проблемам со стабильностью и прочностью здания.
4. Ограниченность высоты здания:
Каркасные дома в ArchiCAD могут иметь ограничения по высоте из-за конструктивных особенностей. В случае необходимости построения высотного здания, каркасные конструкции могут потребовать дополнительной поддержки и усиления.
ArchiCAD vs Revit
Revit — также программное обеспечение BIM для проектирования здания и его компонентов в 3D. Можно аннотировать модель с помощью элементов 2D-черчения и получать доступ к информации о здании из базы данных модели. В Revit есть технология 4D-BIM с инструментами для планирования и отслеживания этапов проектирования здания: от концепции до строительства и сноса.
Оба программных продукта имитируют цифровую модель, которая объединяет информацию для всех элементов дизайна. Как и в ArchiCAD, в Revit виды, планы и разрезы создаются автоматически и обновляются при каждом изменении модели.
У Revit более сложная структура по сравнению с ArchiCAD, так что её изучение может занять больше времени.
Ещё одно отличие: трёхмерное отображение Revit — только аксонометрическое, а в ArchiCAD есть и перспективные виды (это даёт большую свободу при просмотре модели).
Проект каркасного дома своими руками в Archicad. Урок 1. Лаги пола и бриджинги пола
68467
1267
77
00:09:11
03.05.2020
Лаги пола и перемычки (бриджинги) между ними в каркасном доме с помощью Archicad 23. Каркасный дом в Архикаде – это просто 🙂 Продолжаем наконец-то наши уроки! Старый урок тут ????
В этом посте мы не будем:
в чем роль лаг
что такое лаги (балки) пола (перекрытия)
какое сечение балок перекрытия выбрать под какой пролет
как сколачиваются балки
как утепляются балки
Все ответы на эти вопросы есть в «общем видео» про балки:
????
О чем же это пост? В нем я покажу как буквально за пару минут с нуля создать крепкое перекрытие по всем правилам каркасного дома в Archicad — с правильным шагом под обшивку OSB-3 и под стандартный утеплитель 600мм, с использованием перемычек ака блокингов.
И да, это будет не оптимальное использование Архикада, я самоучка, все это мое самобытное восприятие этой программы и мой опыт работы с ней. Версия Архикада – 23
#проекткаркасногодома #лагикаркасногодома #проектированиекаркасногодома #archicad23
Другие мои видео:
Технология каркасного строительства. ЛИКБЕЗ: каркасный дом. Чем он хорош и плох?
????
Правильная стена каркасного дома по канадской технологии от А до Я. Полная инструкция по СП 31-105
????
Реальная стоимость каркасного дома своими руками в 2020. Поэтапные траты: фундамент, каркас, отделка
????
★Сайт: ????
★ВКонтакте: ????
★Инстаграм: ????
Оформление деталей интерьера
Цветовая гамма. Выбор цветов для интерьера основан на личных предпочтениях и задачах, которые вы хотите решить. Некоторые цвета могут создавать ощущение простора и света, другие – делать помещение более уютным и комфортным
Важно выбирать такие цвета, которые будут гармонировать с общим стилем и функциональностью помещения
Материалы и текстуры. Одним из главных аспектов оформления деталей интерьера является выбор материалов и текстур. Они могут существенно влиять на визуальное восприятие помещения. Дерево, металл, камень, стекло – каждый материал имеет свою уникальную текстуру и стиль
Важно учитывать их сочетаемость с другими элементами интерьера
Освещение. Освещение является одним из ключевых факторов, которые могут изменить визуальное восприятие помещения
Оно может подчеркнуть декоративные элементы, акцентировать внимание или создать атмосферу тепла и уюта
Важно выбирать освещение с учетом функциональности каждого конкретного помещения
Декоративные элементы. Декоративные элементы, такие как картины, зеркала, вазы, подушки и другие аксессуары, играют важную роль в создании законченного образа интерьера. Они придают индивидуальность и уникальность помещению, а также могут стать его ярким акцентом
Важно выбирать декоративные элементы с учетом общего стиля и настроения интерьера
Оформление деталей интерьера в Архикаде – это тонкое искусство, которое требует внимательности и вкуса. При правильном подходе вы сможете создать интерьер, который будет отражать вашу индивидуальность и подходить всем вашим потребностям.
Какие у Archicad преимущества и недостатки?
Archicad — один из основных инструментов всех, чья работа связана с возведением зданий. Эта программа широко распространена и популярна, во многом благодаря своим плюсам:
- Есть облачная технология для совместного доступа и чёткого контроля над изменениями в проекте.
- Все элементы находятся в единой системе, будто проект — реальная строительная площадка. Можно легко переключаться между объектами и планами.
- Есть инструменты расчёта нагрузок и необходимых объёмов материалов. Это значит, что алгоритмы сами просчитают и физику, и экономику проекта, а человеку потребуется только перепроверить, нет ли критичных отклонений от нормальных значений.
- Можно настроить интерфейс под себя — например, скрыть ненужные функции.
- Встроенное дополнение позволяет делать визуализации территорий и сооружений — без экспорта чертежей и перехода в другие программы для рендеринга. Правда, высококачественные рендеры, которые очень сложно отличить от фотографий, всё-таки чаще делают в других, специализированных программах. Например, в Cinema 4D.
С другой стороны, у комплекса Archicad есть недостатки:
Ошибки начинающего пользователя
В лекции представлены часто встречающиеся ошибки, которые допускают изучающие 3D моделирование:
1. Использование параллельного ракурса (аксонометрии) вместо перспективы. В результате чего дом получается перекошенным и выглядит не презентабельно.
2. При создании визуализации земельный участок делают очень маленький, поэтому общая фотография выглядит подвешенной в воздухе.
3. Слишком ровный горизонт. Для более выгодной подачи рисунка, лучше горизонт сделать с холмами либо закрыть деревьями.
4. Отсутствие объектов окружения и территории. Для полноценного восприятия композиции, здание лучше преподносить в максимально приближенном к действительности виде (помещают лавочки, машины, дорожки).
5. Использование стандартных объектов библиотеки Archicad.
6. При неверно заданных настройках фотография получается размытой.
7. Применение базовых фотографий Archicad.
8. Слишком чёткая линия горизонта, отсутствие дымки и атмосферы.
Pentaschool
ArchiCAD для дизайнера интерьера: создание проекта
Доступ к материалам
Бессрочный доступ к лекциям пройденного курса. Доступ к вебинарам на весь период обучения + 3 месяца после.
Обучение в удобное время
Нет привязки к жесткому графику, можно выполнять задания в любое время.
Индивидуальная проверка заданий
Все практические работы проверяются преподавателем, по каждой из них дается обратная связь. Все практические работы проверяются преподавателем, по каждой из них дается обратная связь.
Курс поможет:
- Освоить программный пакет ArchiCAD ― мощный инструмент для проектирования и визуализации интерьеров;
- Научиться создавать детальные чертежи планов, разрезов и развёрток интерьера;
- Работать с библиотеками стандартных и импортированных элементов интерьера;
- Создавать визуализацию разработанного интерьера, настраивать виды;
- Оформлять проектную документацию, формировать папку дизайн-проекта, выводить документы на печать.
Отображение фасадов в ARCHICAD
Все настройки отображения элементов на фасаде находятся в параметрах.
Перейти в параметры можно несколькими способами.
Для того чтобы перейти к настройкам с плана, выберите маркер и кликните по нему правой кнопкой мыши. В появившемся меню выберите первый пункт «Параметры Выбранного Фасада».
Перейти в параметры можно из самого фасада.

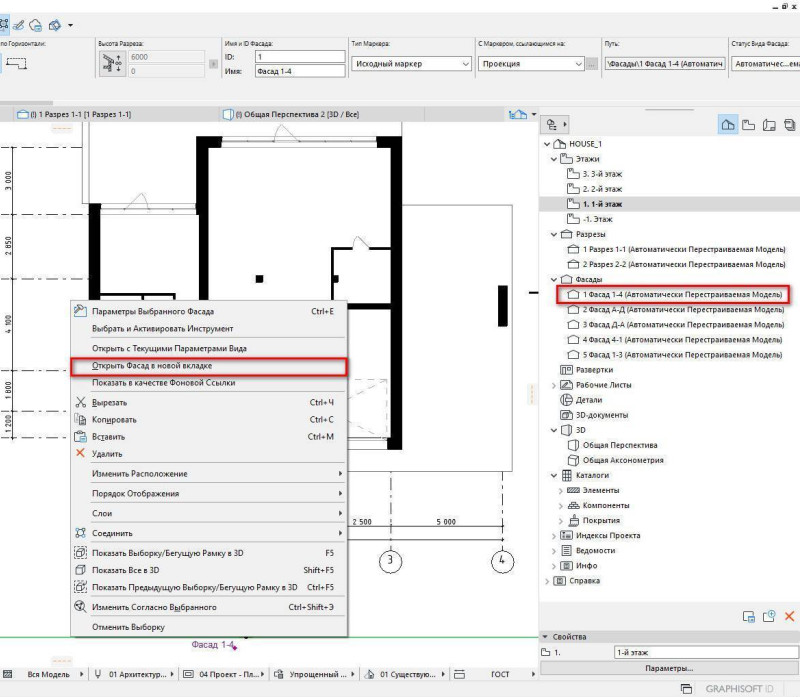

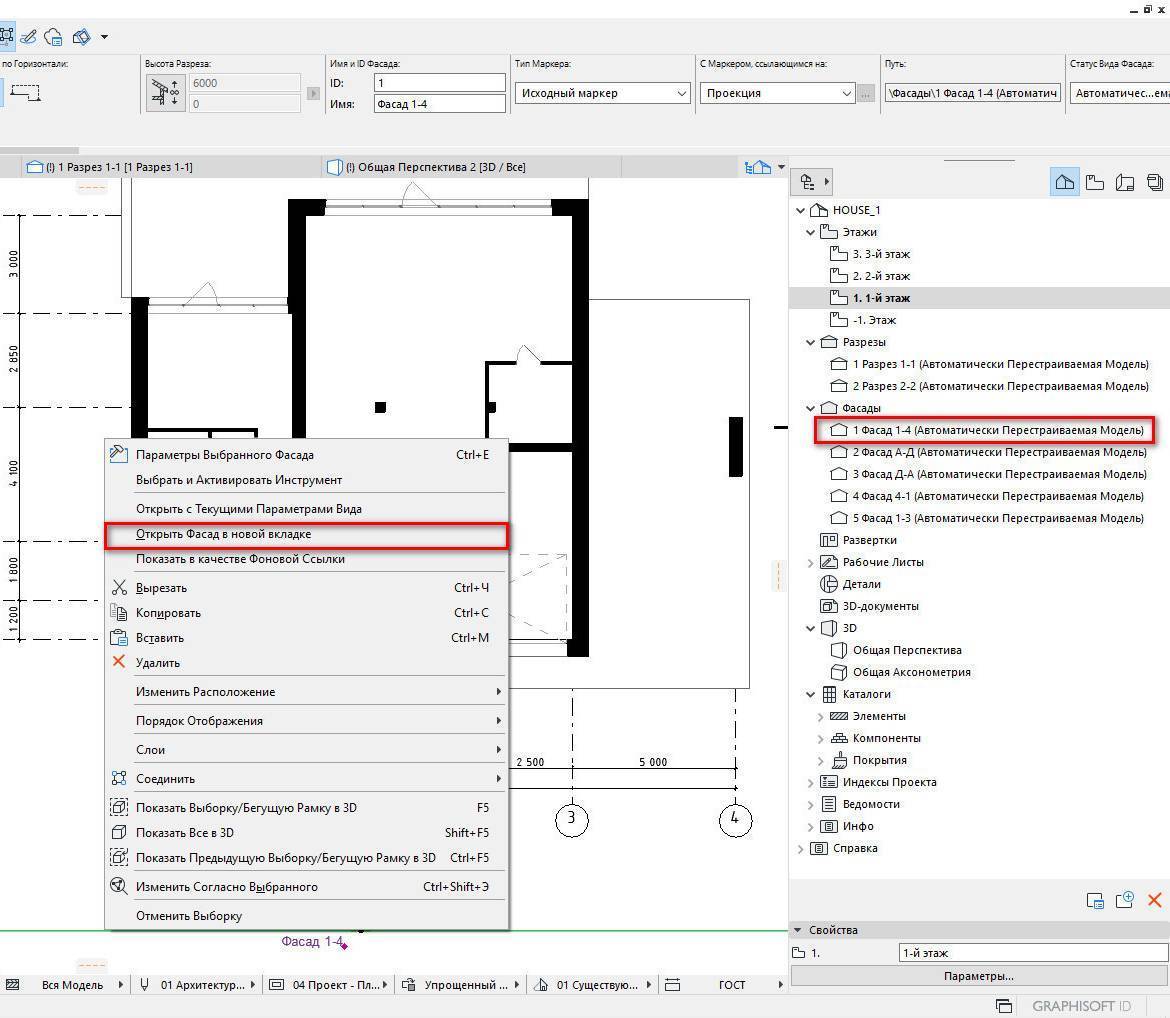

Давайте откроем фасад. Это тоже можно сделать несколькими способами. Из меню, нажав правой кнопкой мыши на фасад, выбрать пункт «Открыть Фасад в новой вкладке». Или через панель навигатора.

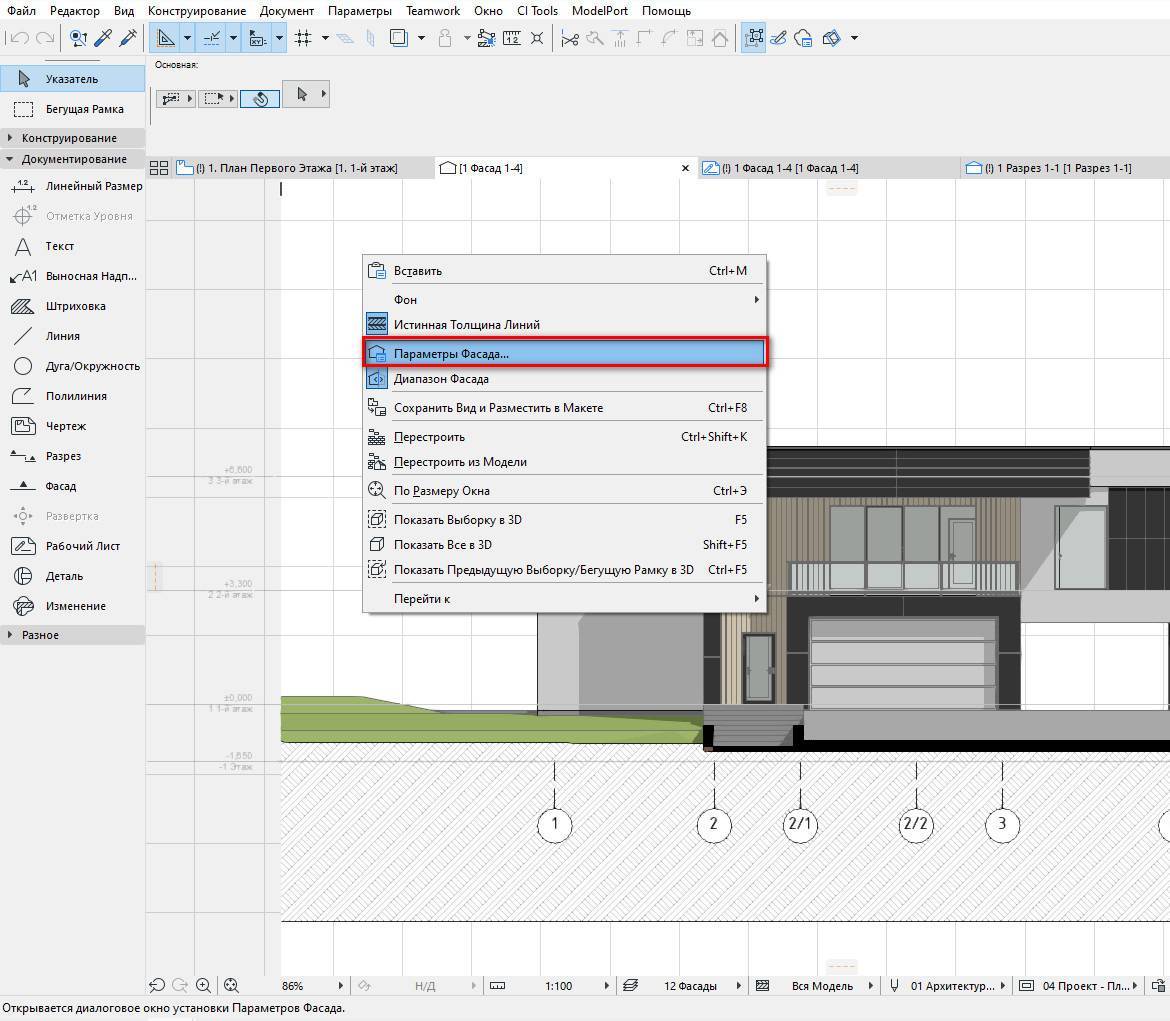

Чтобы перейти в параметры фасада кликните правой кнопкой мыши в любом свободном месте, из меню выберите «Параметры Фасада…».

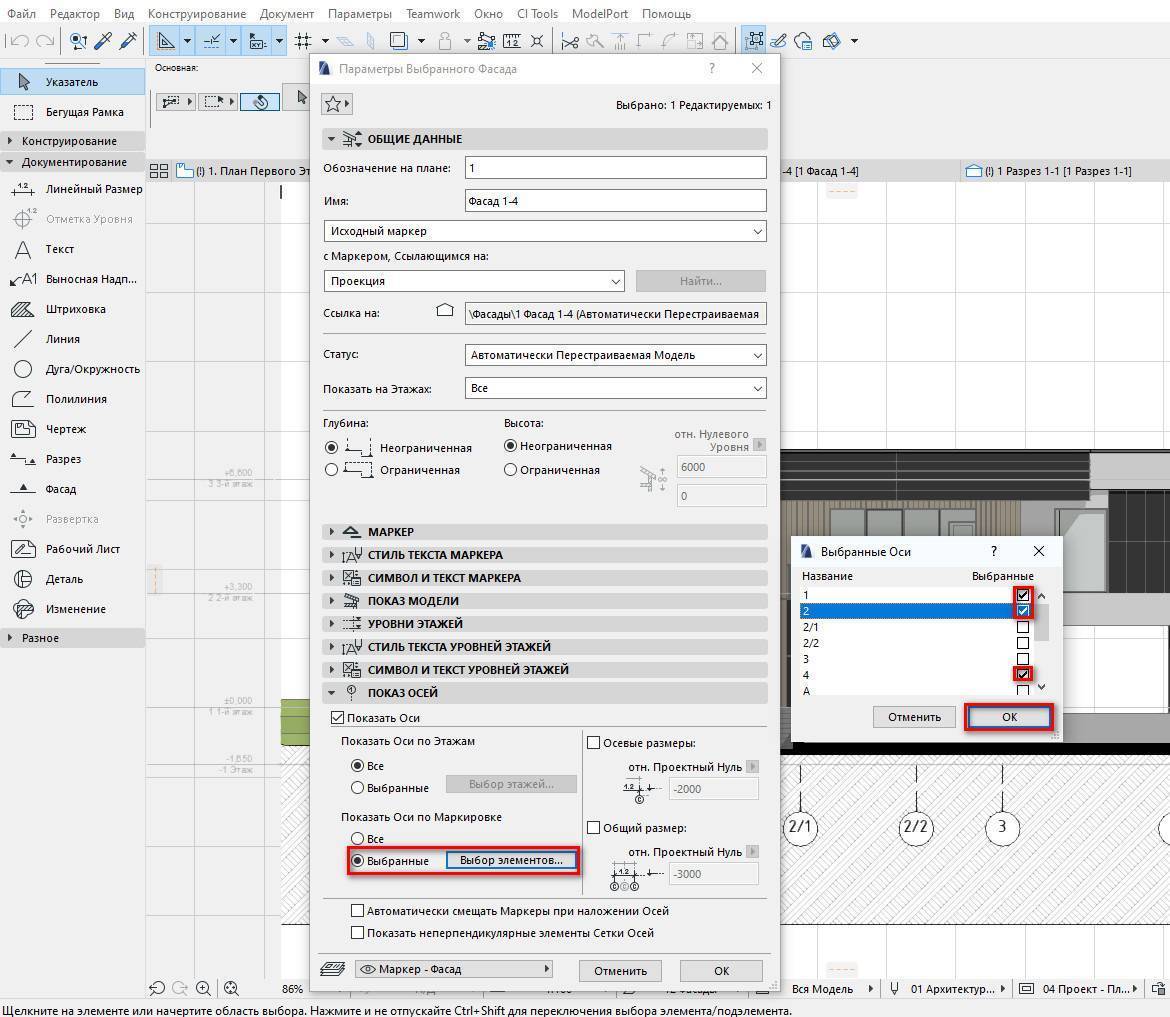

Первое что нужно настроить в параметрах, это отображение осей. На фасадах показываются только крайние оси и оси на перепадах высот.
Настройки показа осей находятся на вкладке «ПОКАЗ ОСЕЙ». Выбираем значение «Выбранные» в пункте «Показать Оси по Маркировке». Затем кликаем на кнопку «Выбор элементов…». В открывшемся окне отмечаем оси, которые должны остаться на фасаде. Жмем «ОК».
Также лишние оси можно просто удалить, они будут удалены только на фасаде.
Перейдем на вкладку «ПОКАЗ МОДЕЛИ» и посмотрим, как можно настроить отображение элементов.
Тени на фасаде
Для того чтобы включить тени на фасаде найдите вкладку «СОЛНЦЕ И ТЕНИ» и отметьте пункт «Солнечные Тени». Параметры высота и азимут солнца оставляем по умолчанию равным 45 градусов.
Теперь попробуем различные варианты отображения цвета поверхностей. Эти настройки находятся во вкладке «ПОКАЗ МОДЕЛИ» → «ВИДИМЫЕ ЭЛЕМЕНТЫ».
Белый фасад в ARCHICAD
Чтобы сделать заливку всех элементов на фасаде белыми в пункте «Штриховка Видимых Поверхностей» выбираем значение «Единое Перо». Затем выбираем цвет пера в пункте «Перо Видимых Поверхностей».
Если включить параметр «Векторная 3D-штриховка» поверхности будут отображаться со штриховкой, которая назначена материалу.

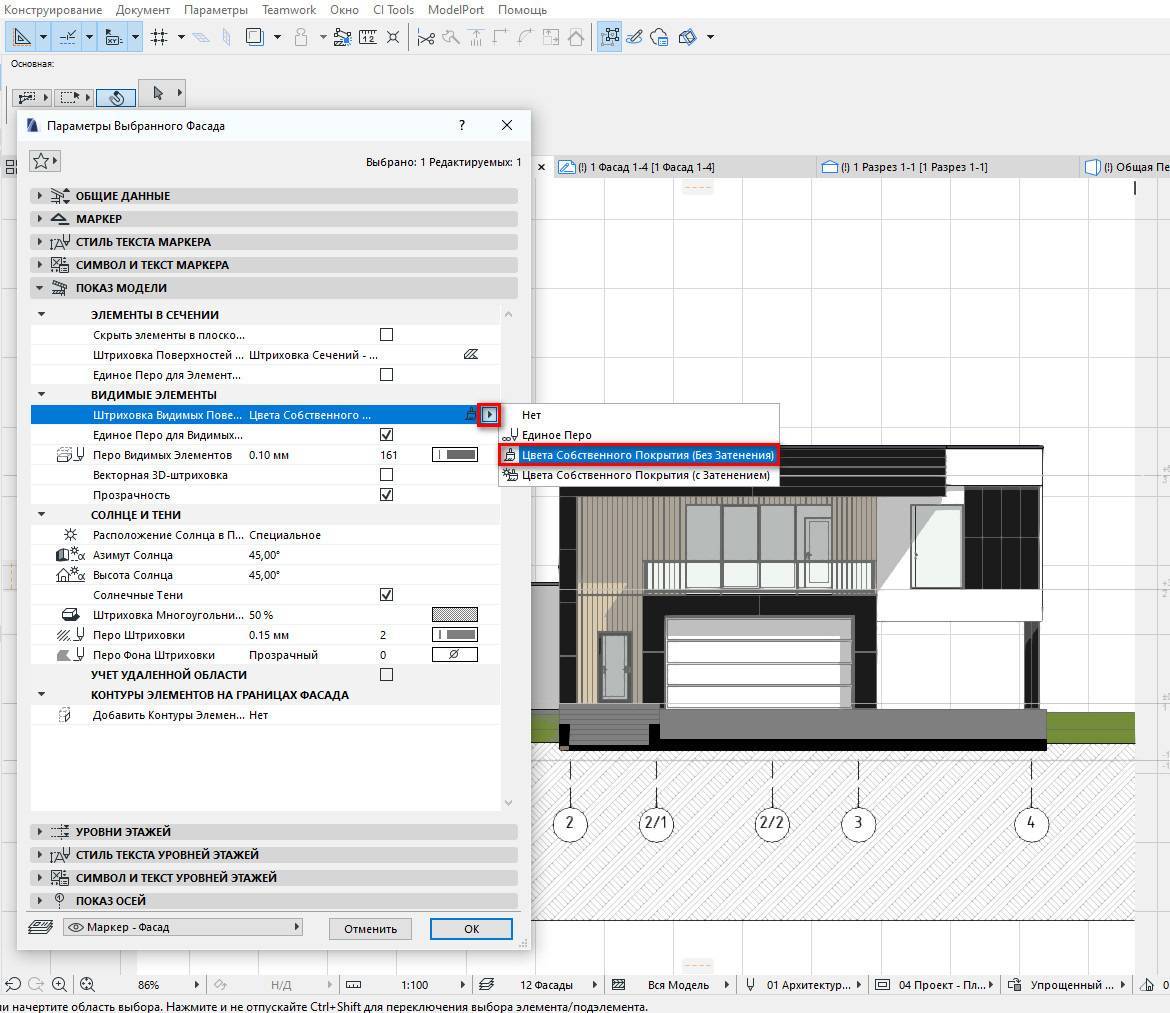

Фасад в цвете
Чтобы элементы на фасаде стали цветными в пункте «Штриховка Видимых Поверхностей» выбираем значение «Цвета Собственного Покрытия».
Цвет поверхности будет зависеть от цвета покрытия. Покрытия настраиваются через меню «Параметры» → «Реквизиты Элементов» → «Покрытия…».
Фасад с текстурами в ARCHICAD
Используя только инструмент «Фасад» невозможно создать фасад с исходными текстурами, которые отображаются в 3D-виде.
Для фасадов в ARCHICAD используется векторный механизм отображения. Поэтому единственный выход – создать рабочий лист и заменить обычные штриховки на штриховку-рисунок.
Как работать со штриховками, подробно описано в статье – «Штриховки в ARCHICAD».
Чтобы создать рабочий лист перейдите на фасад. Выберите инструмент «Рабочий Лист», он находится в панели инструментов на вкладке «Документирование». Затем задайте область, после этого в навигаторе появится новый рабочий лист.
В рабочем листе все элементы преобразуются в линии и штриховки и с ними можно работать дальше.

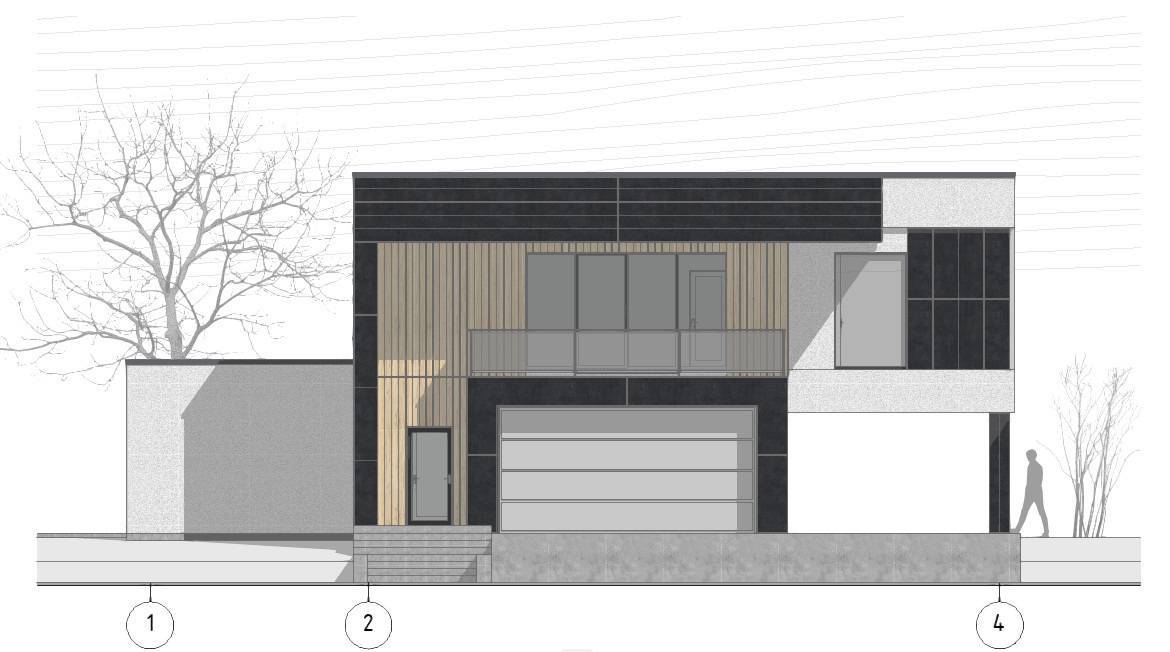

В итоге можно получить такой результат:
На этом все, мы немного разобрались в достаточно обширной теме. Теперь вы сможете создавать и настраивать фасады в ARCHICAD.
Кстати, настройки отображения фасадов мало чем отличаются от разверток. У нас есть отдельная статья на эту тему – «Развертки стен в ARCHICAD».
ARCHICAD
Возможности Архикада
Существуют различные системы автоматического проектирования. Некоторые из них имеют универсальный характер. С их помощью можно решать задачи в различных сферах.
Однако из-за такой универсальности, их возможности меньше по сравнению со специализированными средствами. Эта программа работает на различных языках, в том числе и на русском.
Выпускается большое количество справочной литературы по программе и учебников.
Архикад является программой, предназначенной для создания трёхмерных моделей здания. В этой среде архитектор не занимается непосредственно черчением. Ему предоставлена возможность использовать большое количество специализированных блоков, из которых он создаёт конечный продукт.
На основе сделанного Архикад может подготовить соответствующий комплект чертежей и сопроводительной документации. Однако на ней нельзя работать с нуля, для успешного выполнения проектов надо стать мастером своего дела.
Работа над проектом протекает в течение нескольких этапов. Рассмотрим их далее.

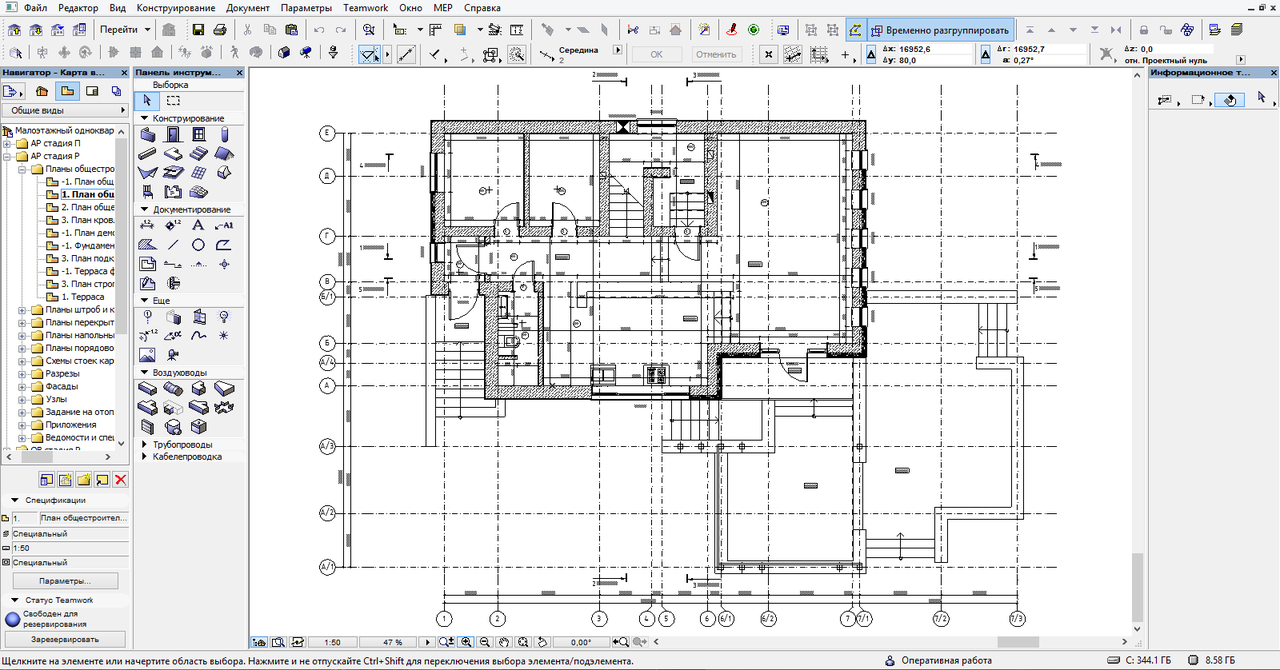

Создание этажных планов
Сначала архитектор ведёт работу на отдельных планах этажей дома. При этом он планирует расположение стен, перегородок, окон, дверей.
Специалист работает над созданием перекрытий и определяет места, где будут лестницы.
Важно при этом думать не только над архитектурными деталями, но и планировать расположение мебели, оборудования, работать над размещением осветительных приборов. Чтобы выполнить перечисленные здесь операции, архитектору предоставляются специальные модули и библиотеки объектов
Пользователь имеет возможность заниматься созданием собственных библиотек или приобрести дополнительные, создаваемые сторонними специалистами.
Чтобы выполнить перечисленные здесь операции, архитектору предоставляются специальные модули и библиотеки объектов. Пользователь имеет возможность заниматься созданием собственных библиотек или приобрести дополнительные, создаваемые сторонними специалистами.
В процессе проектирования в любой момент присутствует возможность не только работы с планами этажей, но и переключение, для того чтобы увидеть полученный результат в трёхмерном виде.
Создание сопроводительной документации
После того, как проект был создан, необходимо подготовить чертежи и другие сопроводительные документы. Это делают на втором этапе разработки.
При этом не только требуется начертить чертежи в нужных ракурсах, но и сделать на них необходимые пометки, нанести размеры, поставить условные обозначения в соответствии с требованиями соответствующих инструкций.
Кроме чертежей готовится пакет необходимых спецификаций, а также предоставляется смета. Имеется возможность создать материалы для презентации заказчику.
Существенная часть работы по проектированию выполняется в автоматическом режиме. Специалисту достаточно выбрать нужную операцию и указать необходимые параметры.
Для проведения работ могут использоваться результаты, полученные с помощью других систем автоматического проектирования. Для того, чтобы это сделать, надо применить функцию для импорта файлов.
При этом поддерживается возможность работы с 15 наиболее распространёнными форматами графических файлов.
Аналогичным образом возможно передавать проекты, сделанные в Архикаде, для использования в других системах САПР. В частности есть возможность передавать подготовленные сметы в бухгалтерские программы.
Подготовка документов для заказчика
После того, как проектирование проведено, необходимо подготовить комплект необходимой документации, предназначенной для заказчика.
Документы могут быть выполнены в виде электронных копий или напечатаны на бумаге. Для этого предварительно создаются электронные макеты печатных страниц.
Подготовка к работе в ArchiCAD
Перед началом работы в ArchiCAD необходимо установить программу на компьютер и освоить основные инструменты и функции. В этом разделе мы рассмотрим шаги, которые помогут вам быть готовыми к работе в ArchiCAD.
1. Установка программы
Первым шагом является установка программы ArchiCAD на ваш компьютер. Для этого вам потребуется установочный файл программы, который можно скачать с официального сайта Graphisoft.
После загрузки установочного файла следуйте инструкциям установщика. Обычно установка проста и понятна, но если у вас возникнут вопросы, обратитесь к документации программы или обратитесь за помощью в поддержку.
2. Знакомство с интерфейсом
После установки программы ArchiCAD запустите приложение и ознакомьтесь с его интерфейсом. Основные элементы интерфейса включают в себя меню, панели инструментов, палитры объектов и панель свойств.
Ознакомьтесь с расположением этих элементов и изучите функционал каждого из инструментов и панелей. Это поможет вам быстрее и эффективнее работать с программой.
Подсказка: Если вы уже знакомы с другими программами для проектирования, можете заметить некоторые сходства в интерфейсе ArchiCAD.
3. Создание проекта
После знакомства с интерфейсом вы готовы создать свой первый проект в ArchiCAD. Нажмите на кнопку «Создать новый проект» или используйте комбинацию клавиш Ctrl+N.
Укажите необходимые параметры проекта, такие как тип проекта, единицы измерения, масштаб и т.д. Затем выберите место для сохранения проекта на вашем компьютере и нажмите «Создать».
Подсказка: В ArchiCAD вы можете создавать как новые проекты, так и открывать уже существующие проекты для дальнейшей работы.
4. Изучение инструментов и функций
Освоив базовые навыки работы с интерфейсом и созданием проекта, перейдите к изучению основных инструментов и функций ArchiCAD. Это включает в себя инструменты для создания стен, дверей, окон, покрытий и других элементов здания, а также функции для изменения размеров и форм элементов, придания им материалов и т.д.
Изучите документацию программы, посмотрите видеоуроки и проведите некоторые практические упражнения, чтобы лучше понять, как использовать эти инструменты и функции.
5. Оптимизация процесса работы
После освоения основ ArchiCAD вы можете начать оптимизировать процесс работы, чтобы быть более продуктивными. Используйте настройки программы для настройки интерфейса и инструментов под свои предпочтения, создавайте пользовательские шаблоны и библиотеки, чтобы сократить время, затрачиваемое на повторяющиеся задачи.
И не забывайте о постоянном обучении и самообразовании. ArchiCAD постоянно развивается, и новые версии программы могут добавлять новые инструменты и функции. Продолжайте изучать новые возможности программы, посещайте обучающие мероприятия и изучайте онлайн-материалы, чтобы оставаться в курсе последних тенденций в области проектирования.
Созданный с помощью Archicad дом для пожилых людей удостоен почетной награды
Архитекторы компании OR architects, D.P. Design (Портленд, штат Орегон, США), вдохновленные работами Фрэнка Ллойда Райта (Frank Lloyd Wright), спроектировали дом, который был удостоен награды Ассоциации строителей жилого фонда (Home Builders Association) за оригинальное сочетание арт-деко, экологичности и удобства для пожилых людей.
Дом Evergreen («Вечнозеленый»), спроектированный с помощью программного обеспечения Graphisoft Archicad, получил награду «Лучший новый дом». Для тихоокеанского Северо-Западного региона, славящегося своей новой передовой архитектурой, это впечатляющий результат.
Здание предназначено для пожилой пары, работающей на дому и планирующей провести в нем остаток своей жизни. Проект, прообразом для которого послужили «усонские» («Usonian») дома Фрэнка Ллойда Райта, содержит детали арт-деко, в том числе четырехфутовый выступ ступенчатого карниза, дубовую обшивку с горизонтальным распилом, лепнину, изготовленную на заказ, и прозрачный камин.
Архитектор Диана Плессет (Diane Plesset), сертифицированный специалист по программе Aging-in-Place («удобство для пожилых людей»), спроектировала дом с конструктивными особенностями, позволяющими со временем легко адаптировать пространство к возрастным изменениям пожилых хозяев.
Другая важная особенность проекта — самодостаточность. Для обогрева «вечнозеленого» дома, построенного из теплоизоляционного бетона, используется энергия солнца. Плоская крыша оптимальна для размещения ветряных двигателей и солнечных батарей. Освещение основных жилых зон осуществляется с помощью специального низковольтного светодиодного оборудования, а большие окна с двойным стеклом по всем стенам обеспечивают достаточное количество естественного света днем. Все полы в доме — с экологичным пробковым покрытием.
Диана Плессет проектирует здания с помощью Archicad уже почти 12 лет. Информационная модель здания (Building Information Model — BIM) Archicad позволила ей значительно сэкономить бюджет и время, существенно ускорить процесс проектирования, организовать тесное сотрудничество с владельцами, строительными и торговыми подрядчиками, а также обеспечить возможность частого внесения изменений в проект.
«Archicad позволяет создавать виртуальную модель здания и организовать ее использование совместно с другими участниками проектирования как лично, так и по сети, — говорит Диана Плессет. — Мы можем быстро вводить любое количество изменений, не срывая при этом график работ
Кроме того, значительно экономится бюджет: на создание нашего проекта был израсходован лишь 1% от выделенных средств! И в результате получился уникальный дом, в котором сочетаются внимание к потребностям пожилой пары и архитектурная целостность»

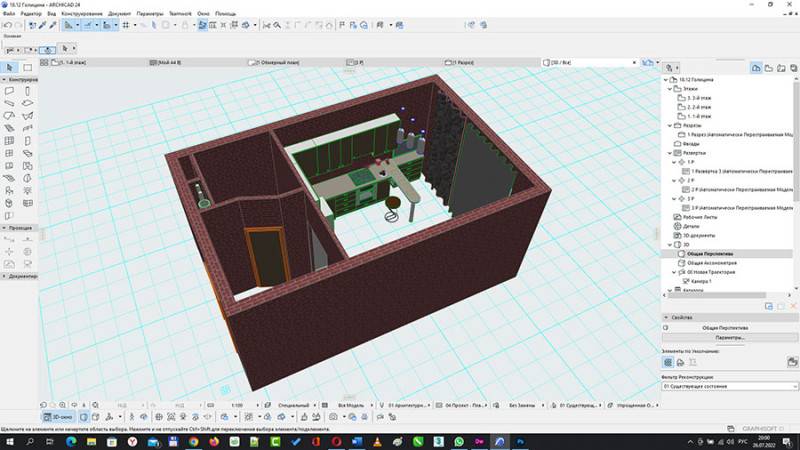

Этапы создания проекта дизайна интерьера в Archicad
Шаг 1: Создание чертежа помещения
Первым этапом создания проекта дизайна интерьера в Archicad является создание чертежа помещения. Для этого необходимо выбрать нужный инструмент и нарисовать стены, окна, двери и другие элементы помещения. В Archicad также предусмотрены возможности для импорта чертежей помещения из других программ, что может значительно ускорить работу.
Шаг 2: Создание мебели и других элементов интерьера
После того, как чертеж помещения готов, необходимо перейти к созданию мебели и других элементов интерьера. В Archicad есть возможность создавать мебель самостоятельно, используя инструменты моделирования, либо импортировать уже готовые модели.
Шаг 3: Назначение материалов и отделки
На этом этапе дизайнер интерьера назначает материалы и отделку для различных элементов интерьера, таких как стены, полы, потолки, мебель и другие. В Archicad есть готовые материалы и текстуры, которые можно использовать, а также возможность создавать свои собственные материалы.
Шаг 4: Визуализация и анимация
После того, как модели помещения, мебели и других элементов интерьера созданы и назначены материалы, можно приступать к визуализации проекта. В Archicad есть множество инструментов для создания реалистичных 3D-изображений, а также возможность создания анимации, которая поможет клиенту лучше представить проект.
Шаг 5: Работа с планами и схемами
В Archicad также есть возможность создания планов помещений, схем электропроводки, водопровода и других коммуникаций. Это позволяет дизайнеру интерьера более точно спланировать размещение элементов в помещении.
Obucheniedoma
Особенности курса:
- Изучение программы с нуля от настройки интерфейса и до создания 3д модели коттеджа
- Последовательное обучение от вставки картинки плана, до создания кровли
- Никакой воды, только конкретика. Это НЕ записи вебинаров (где 80% времени — болтовня ни о чём), а полноценные видеоуроки
- Большой объём информации за минимальное время. Вы получаете все уроки сразу, не дожидаясь несколько дней
Для кого этот курс:
- Для Архитекторов и проектировщиков;
- Для Студентов ВУЗов направлений: архитектура, строительство, дизайн;
- Для тех, кто хочет узнать подходит ему ArchiCAD для работы или нет.
- Для Дизайнеров интерьеров;
- Для тех, кто хочет сам смоделировать свой дом с учётом своих особенностей;
- Для фрилансеров, ищущих дополнительные возможности заработка.
Демоверсия
Что касается демоверсии, то она является более ограниченной и имеет целый спектр недостатков:
- созданный проект нельзя сохранить для дальнейшей обработки и редактирования;
- нет возможности распечатки проекта и даже отдельных его частей;
- нет совместимости форматов, позволяющих выполнять редактирование файлов, созданных в других графических редакторах;
- отключена функция коллективной работы;
- многие элементы библиотеки также недоступны, открывая пользователю лишь самые основные варианты.
Скачать демоверсию можно совершенно бесплатно, не нарушая лицензионного соглашения, но сокращённый набор утилит не порадует.
Иногда возникают такие ситуации, при которых программа автоматически переходит в режим демоверсии. Случается это по нескольким причинам:
- лицензионный ключ испорчен или утерян;
- в программе возникли ошибки реестра, которые вызваны наличием устаревшего оборудования, или проникновений вирусов, способных изменять текстовые файлы.
ArchiCAD относится скорее к профессиональным графическим редакторам, позволяющим создавать с нуля целые здания. Для домашнего пользования лучше воспользоваться более тривиальными и менее профессиональными программами, с которыми справится даже школьник.
CADstudio
ArchiCAD является лидером среди программ архитектурного проектирования. За годы существования ArchiCAD превратилась в мощную среду, без которой трудно себе представить работу не только современного архитектурного бюро, но и cовременной строительной организации. Курс «Работа в программе ArchiCAD» ориентирован на будущих архитекторов-дизайнеров и дизайнеров-разработчиков, способных самостоятельно создавать проекты жилых и нежилых помещений.
Выпускники курса обучения ArchiCAD могут начать активную работу в строительных, проектных, торговых компаниях, а также в дизайн-студиях.
Бесплатный Курс: «Работа в программе ArchiCAD» проводится в формате WEB-конференции. Обучение проводится частями по субботам и воскресеньям по 3 часа (с 18-00 до 21-00 по Московскому времени).
Реклама. Информация о рекламодателе по ссылкам в статье.
Как создавался ArchiCAD
История ArchiCAD началась в 1982 году, когда венгерский разработчик Габор Байор с группой опытных экспертов по трёхмерному математическому моделированию основал компанию Graphisoft. В партнёрстве с Apple Incorporation она официально выпустила ArchiCAD в 1987 году. В программе впервые использовалась концепция «виртуального здания»: проект ArchiCAD представлял собой объёмную модель реальной постройки, находящуюся в памяти компьютера.
Концепция была одной из первых реализаций BIM (Building Information Model — информационного моделирования зданий). ArchiCAD остаётся одной из лучших архитектурных программ на рынке даже спустя более 30 лет после выпуска. Graphisoft представила последнюю версию ArchiCAD 24 в 2020 году. Она совместима с операционными системами Mac и Windows.
Основные шаги создания плана дома в ArchiCAD
- Импорт и создание основы плана. Первым шагом необходимо импортировать или создать основу плана дома, которую вы будете использовать для создания проекта в ArchiCAD. Основа плана может быть получена из различных источников, таких как сканы существующих чертежей, изображения или чертежи из других программ.
- Создание стен. Следующим шагом является создание стен, определяющих контуры и размеры помещений внутри дома. Вы можете использовать инструмент «Стены» в ArchiCAD для создания стен различных форм и размеров.
- Размещение дверей и окон. После создания стен необходимо разместить двери и окна на плане. ArchiCAD предоставляет инструменты для создания и настройки дверей и окон в соответствии с вашими требованиями.
- Добавление других элементов интерьера. После размещения дверей и окон следует добавить другие элементы интерьера, такие как шкафы, столы, стулья и другую мебель. ArchiCAD предоставляет библиотеку объектов, которую можно использовать для выбора и размещения нужных элементов на плане.
- Настройка материалов и отделки. Последний шаг заключается в настройке материалов и отделки внутри помещений. Вы можете выбрать различные материалы для стен, полов, потолков и других поверхностей в соответствии с вашими предпочтениями и требованиями.
Следуя этим основным шагам, вы сможете создать план дома в ArchiCAD и воплотить свои архитектурные идеи в реальность. Не забывайте сохранять ваш проект регулярно и делать резервные копии, чтобы избежать потери данных.
Как научиться работать в программе Архикад с нуля
Если вы читаете эту статью, значит вас интересует освоение Archicad. Но понятной и полезной информации в интернете чертовски мало, ведь так? Не волнуйтесь, тут мы дадим вам пару секретных фишек, где и как можно научиться азам работы в этом приложении.
Освоить азы работы в программе и начать чертить первый проект можно самостоятельно. Если у вас есть сильное желание научиться, немного свободного времени и вы мало-мальски умеете пользоваться компьютером, значит у вас все получится.
Для начала обучения вы можете посмотреть подробные видео уроки на официальном ютуб-канале Graphisoft (уроки можно скачать с официального сайта). Это конечно не пошаговая инструкция к построению первого макета, но суть работы в программе объясняется.
Также можно ознакомиться с руководством по использованию. Это мануал для новичков, которые знаюn теорию и кое-что понимают.
Если же вы планируете стать профессионалом своего дела, то необходимо будет пройти обучающие курсы. Архикад достаточно сложная и специфическая программа, поэтому узнать все тонкости и секреты работы в ней самостоятельно будет проблематично, да и займет продолжительное время.
Так что лучше довериться профессионалам, которые поделятся с вами своими знаниями.
Варианты обучения онлайн
На курсах онлайн вы сможете научиться составлять смету по объекту, визуализировать будущее здание и создавать необходимую документацию по созданной 3D модели. Также на курсах будут подробно рассмотрены все представленные в программе инструменты и элементы, возможности их использования и их применение во время проектирования.
Мы расскажем, как о платных, так и о бесплатных онлайн курсах.
Структура хранения данных
Проектирование не начинается и не заканчивается в Archicad. Файл Archicad — это очень важная, может быть даже главная, но не единственная составляющая общего процесса работы. На входе мы имеем некоторые исходные данные: реквизиты договора (номер проекта, название и т.п.), топосъемку в векторном формате или файл со списком координат точек. В процессе формирования BIM-модели в Archicad появляются данные (которые могут обрабатываться в сторонних приложениях), задания смежным специалистам и т.д. Поэтому необходимо начать с приведения в порядок структуры хранения файлов. Прежде всего проанализируйте ранее выполненные проекты. Разберитесь в том, какие данные вы имеете на входе, а какие — на выходе, для чего и когда они используются и так далее.
Нужно четко определить и прописать в Регламенте организации структуру именования файлов. Существует Британский BIM-протокол, регламентирующий структуру именования и хранения файлов проекта. Он, хоть и не совсем соответствует российским требованиям к составу проектной документации, но может стать хорошей основой для формирования стандарта организации.
На иллюстрации приведена схема возможных взаимосвязей между исходными данными, файлом Archicad, выдаваемыми заданиями, публикуемыми Интерактивными Каталогами для сбора Технико-экономических показателей и последующей вставки их в пояснительные записки всех разделов проекта. Очевидно, что связей много, они многоуровневые, и эту сетку связей невозможно настраивать в постоянно меняющейся структуре файлов. Если же учесть, что над проектом работают не только архитекторы, то становится очевидна необходимость структурирования системы хранения всех файлов всех разделов проекта. Тут подтверждается тезис о том, что Шаблон работы в Archicad должен быть частью общего регламента работы организации. Так как, если структурировать работу только одного отдела, то это даст очень ограниченный эффект, и этот «островок» порядка неизбежно погрязнет в окружающем хаосе. Ведь архитектор не только выдает задания, но и получает их. |  |
Таким образом, если внешние файлы смежников будут постоянно дублироваться, а их названия будут меняться, то все время, сэкономленное на оптимизации процесса постановки задач, будет потрачено на получение обратных заданий от смежников. Идеальный вариант: когда все специалисты работают в рамках одной организации и используют PDM (Product Data Management) систему хранения файлов с сохранением версионности, настройкой прав доступа и ролей пользователей.
Следует упомянуть, что в случае совместной работы специалистов разных организаций настройка системы взаимодействия становится на порядок сложнее. Даже в рамках одной организации очень трудно мотивировать людей менять устоявшиеся принципы работы, даже если эти принципы очевидно неэффективны. Для того, чтобы установить единый регламент работы, хранения и именования файлов со специалистами других организаций, надо как минимум заручится поддержкой руководства этих организаций
Как правило, это возможно только в том случае, если вы сотрудничаете с данной организацией давно, и это сотрудничество жизненно важно для обеих организаций. Это можно сравнить с использованием отдельного с/у в своей квартире, или общего — в коммуналке
Обращаю внимание на то, что в корне папки раздела АР находится файл описания структуры хранения файлов данного раздела. Это сделано для того, чтобы новый сотрудник или смежный специалист мог быстрее понять, где находятся нужные ему данные
Так вот, если все этапы обмена информацией регламентируются стандартом организации с полностью сформированной структурой файлов, то работа существенно упрощается, поскольку становится легче определить этап, на котором возник «затор», и устранить проблему. Этот процесс можно сравнить с дорожным движением. Когда все ездили на лошадях и гужевых повозках, дорожное движение не требовало серьезного регулирования, но страшно представить, во что превратились бы улицы современных мегаполисов, если бы не были введены четкие правила дорожного движения.
На этом можно считать, что общая проблематика формирования Шаблона Archicad в целом очерчена. В следующих статьях данного цикла я перейду к детальному разбору отдельных элементов, из которых состоит Шаблон, и принципам работы с ними.
