Виды и размеры электрощитков
Речь пойдет о шкафах/ящиках, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.
Корпус электрощитка для наружного монтажа
Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.
Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант
Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

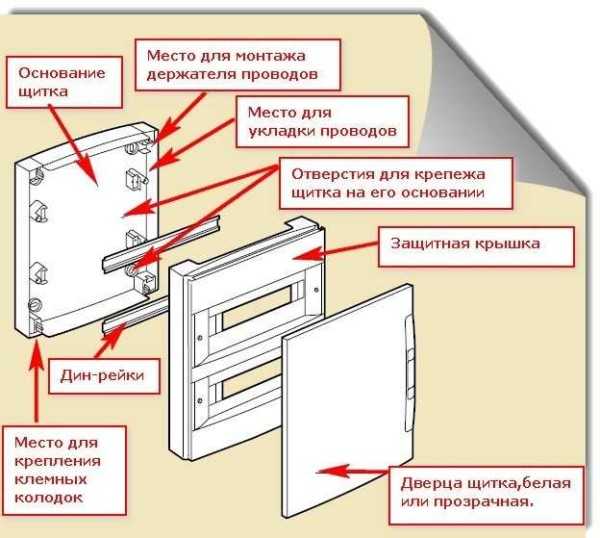

Комплектация и устройство навесного распределительного щитка
При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.
Подключение тэнов звезда — треугольник. Области применения :: Элемаг
Разные типы трубчатых электронагревателей (ТЭНы) могут подключаться к однофазной и трехфазной сети. Проводить подключение электронагревателя к трехфазной сети можно по одной из двух основных схем — «звезда» или «треугольник». Для равномерного распределения нагрузки на каждой фазе число ТЭНов должно быть кратным числу три.
Для трехфазных сетей используют нагреватели, у которых рабочее напряжение рассчитано на 220 и 380 Вольт.
Электроприборы с рабочим напряжением 220 Вольт подключают по схеме «звезда», а нагреватели, у которых напряжение 380 Вольт подключают к сети по схеме «звезда» и «треугольник».
Подключения по схеме «звезда».
Для примера представим схему «звезда», которая составлена из трех электронагревателей.
На второй вывод (2) каждого из нагревателей подана соответствующая фаза. Первые выводы (1) ТЭНов соединяются вместе с одновременным образованием общей точки, которую называют нулевая или нейтральная. Данный вид соединения нагрузки относится к трехпроводному.
Подключение по трехпроводному типу целесообразно использовать при рабочем напряжении 380 Вольт. Ниже предлагаем рассмотреть монтажную схему трехпроводного подключения ТЭНов в трехфазную электросеть. В данном случае подача и отключение напряжения происходит благодаря трехполюсным автоматическим выключателям.
В представленной схеме видно, что выводы расположенные с правой стороны электронагревателей подключаются к фазам А, В и С, а выводы расположенные слева соединены в нулевой точке. Между выводами, которые находятся справа и нулевой точкой рабочее напряжение равняется 220 Вольт.
Кроме описанной схемы можно использовать и четырехпроводную. При подключении по типу четырехпроводной схемы предполагается включение в сеть трехфазного типа нагрузки с напряжение в 220 Вольт. В указанном случае включение нулевой точки нагрузки соединяют с нулевой точкой источника питания.
В схеме представленной выше правые выводы трубчатых электронагревателей соединены с соответствующими фазами, а левые замкнуты в одной точке, которую подключают к нулевой шине источника питания. Между точкой нуля и выводами электронагревателей напряжение будет равняться 220 Вольт.
При необходимости полного отключения нагрузки от электросети используются автоматические выключатели «3+N» или «3Р+N». Такие автоматы включают и отключают все имеющиеся силовые контакты.
Законы, действующие при подключении нагревателей по типу «звезда»:
Между каждой фазой и нулем напряжение всегда будет составлять 220 Вольт.
К каждой ветви «звезды» можно подключить несколько нагревательных устройств, которые будут между собой соединяться в последовательном либо параллельном порядке.
Суммарная мощность соединения вычисляется из суммы мощностей трех веток
Мощность каждой отдельной ветви должна быть такой же, как и у других ветвей.
Подключение по схеме «треугольник»
При соединении по типу «треугольник» выводы электронагревателей соединяются друг с другом в последовательном порядке. По схеме включения трех трубчатых электронагревателей подключение проводится в следующем порядке: первый вывод нагревателя №1 соединяют с первым выводом ТЭНа №2; второй вывод устройства №2 подсоединяют ко второму выводу устройства №3; второй вывод нагревателя №1 присоединяют к первому выводу устройства №3. В итоге данного подключения должно получиться три плеча — «а», «б», «с».
Затем на каждое плечо подается соответствующая фаза: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.
Законы, действующие при подключении нагревателей по типу « треугольник»:
Между любыми двумя фазами напряжение всегда равно 380 Вольт.
К каждой ветви можно подсоединить несколько трубчатых нагревателей, которые будут между собой соединяться в последовательном либо параллельном порядке.
Мощность каждой ветви должна иметь одинаковые значения.
Общая суммарная мощность складывается из показателей мощности всех трех ветвей.
Напряжение на всех схемах указано при включении в трехфазную сеть с напряжением 380 Вольт.
Компания Элемаг имеет большой опыт в производстве нагревательных систем. По всем вопросам, касающимся приобретения или подключения электронагревателей, обращайтесь к нам по телефону или по электронной почте. Наши специалисты могут проконсультировать Вас по выбору подходящего подключения ТЭНов. Подключение по типу ЗВЕЗДА и ТРЕУГОЛЬНИК используются у нас при производстве Сухих ТЭНов и традиционных электрических металлических блок ТЭНов.

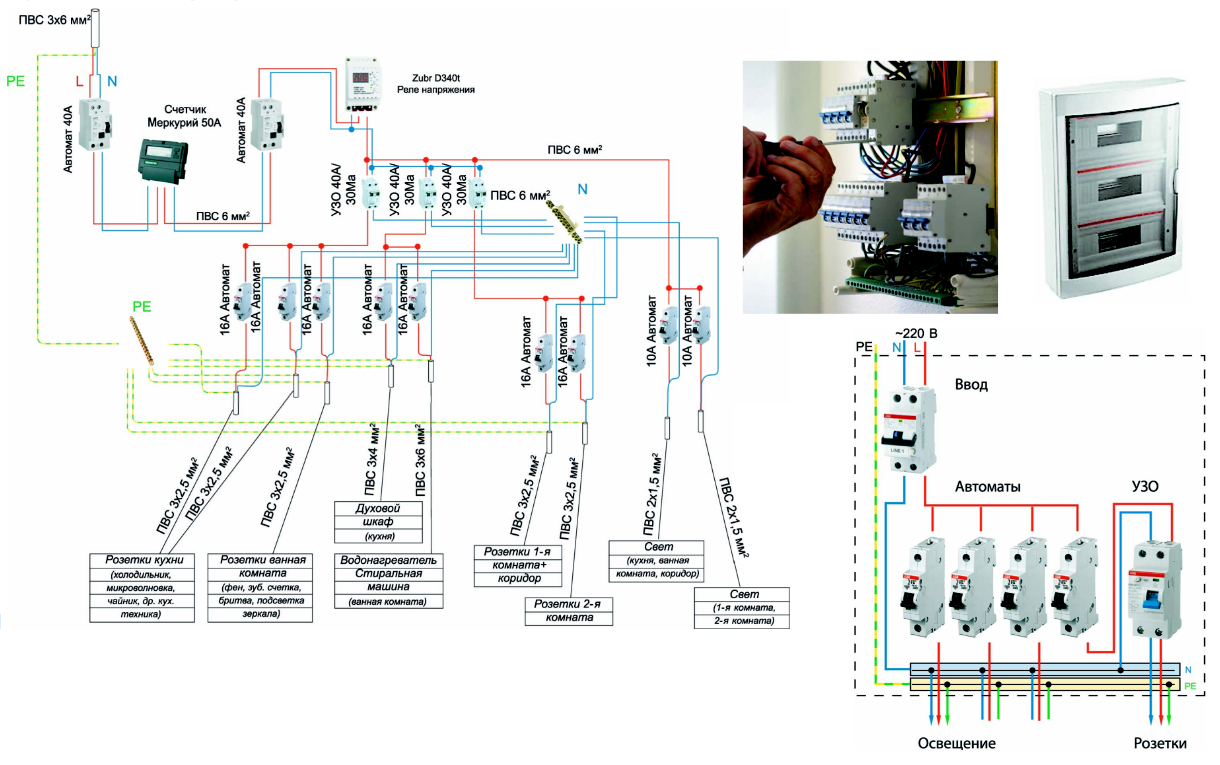

Упрощенная схема квартирного щитка
Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.
На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.
Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше. Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.
На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.
Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:
Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.
Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:
Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).
Плюсы данных схем:
- недорогая
- оптимальный вариант для маленьких квартир
- проста в монтаже и подключении
Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.
Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:
Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.
Проверка работы РЩ
Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.
Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.
В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.
Этапы и правила сборки своими руками
Основные термины и правила, о которых стоит помнить
Перед тем, как говорить о работах в щитке, напомним терминологию, без которой иногда трудно обойтись даже доморощенному электрику:
- Электрощитом считается устройство, при помощи которого обеспечивается подключение и учёт электроэнергии в отдельном участке сети.
- Распределительный щит обеспечивает раздачу питания в различные участки сети с общим учётом (или без такового), обеспечивая возможность отключения каждого отдельного участка без обесточивания остальных.
- Правильным электрощитом считается устройство, в котором можно обеспечить отключение, как всей цепи, так и любого отдельного участка при помощи автоматов защиты или рубильников.
- В отличие от распределительного щита, электрический силовой щит может не иметь возможности полного отключения от питания, если схема электрощита предусматривает защитную автоматику.
Проще говоря, электрический щиток – это ящик, в котором установлен счетчик энергии, рубильник, защитные автоматы, раздающие ток по группам потребителей (нагрузка), дополнительные устройства защиты (УЗО или дифавтоматы) и который удалось подключить к внешнему источнику питания (генерация, генератор).
Для понимания как собрать электрощит этого вполне достаточно, поэтому перейдём к практическим рекомендациям.
Первое правило электрика при сборке электрощитов – последовательность и системный подход. Не так уж важна эстетика, если всё сделано правильно, и щиток работает в режиме, при котором опасность возгорания или КЗ стремится к нулю. Другое дело аварийная ситуация за таким щитком. Согласитесь, профессионалу потребуется 5 минут на устранение аварии, нужно ли ставить его в тупик, чтобы он не один час потратил на то, чтобы разобраться что отключить?
Именно в этом заключается системное правило, которое гласит, что все подключения, вся электропроводка . должны быть интуитивно понятны и очевидны. Когда сборка электрощитов делается по правилам, любой электрик очень быстро (даже при отсутствии маркировки) может устранить неисправность, восстановив питание.
Перечислим эти нехитрые правила:
Соблюдение цветовой маркировки жил. Одноцветные провода это нейтральный и фаза, многоцветный – заземление. Обычно, фаза – это белый провод, нейтральный – синий. Категорически запрещено цветной провод, вроде жёлто-зелёного, использовать для соединений с напряжением; Однотипность подключений – фаза снизу, нейтраль сверху, земля на отдельной шине; Порядок подключений, а также коммутация, при которой вся схема электрощита видна наглядно без дополнительных рисунков
Пример такого щитка: Чем больше порядка в щитке, тем быстрее можно устранить проблему с отсутствием питания; Ещё одно важное правило – силовые подключения необходимо монтировать сверху вниз. Иначе говоря, ввод питания делаем сверху, опуская вниз менее нагруженные участки
Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита
или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена
Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора; И, наконец, подключение распределительного щита . или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена.
Может показаться, что это давно надоевшие правила, без которых можно обойтись. Можно. Например, Автор этого щитка обошёлся без них. Но возникает вопрос, ранее заданный – сколько времени понадобится аварийной бригаде на то, что бы разобраться в том, что нужно отключить?

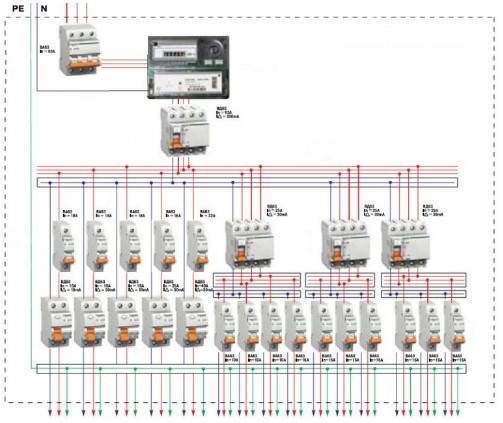

Инструкция по сборке трехфазного электрощита
Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.
Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.
К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:
Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.
Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.
Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:
В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.
Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.
К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:
Составляем схему распределительного щита
Последовательность правильного монтажа электрического щита
Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.
Правильная сборка трёхфазного электрощита имеет следующую последовательность:
Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя
Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину
Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.
После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.
Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.
Как выбрать хороший электрический щит
Основные ошибки при монтаже
- Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
- Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
- Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
- Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.
Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.
Как правильно собрать силовой электрощит
Принципы распределения электричества по группам
Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.
- Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
- Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
- Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
- Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

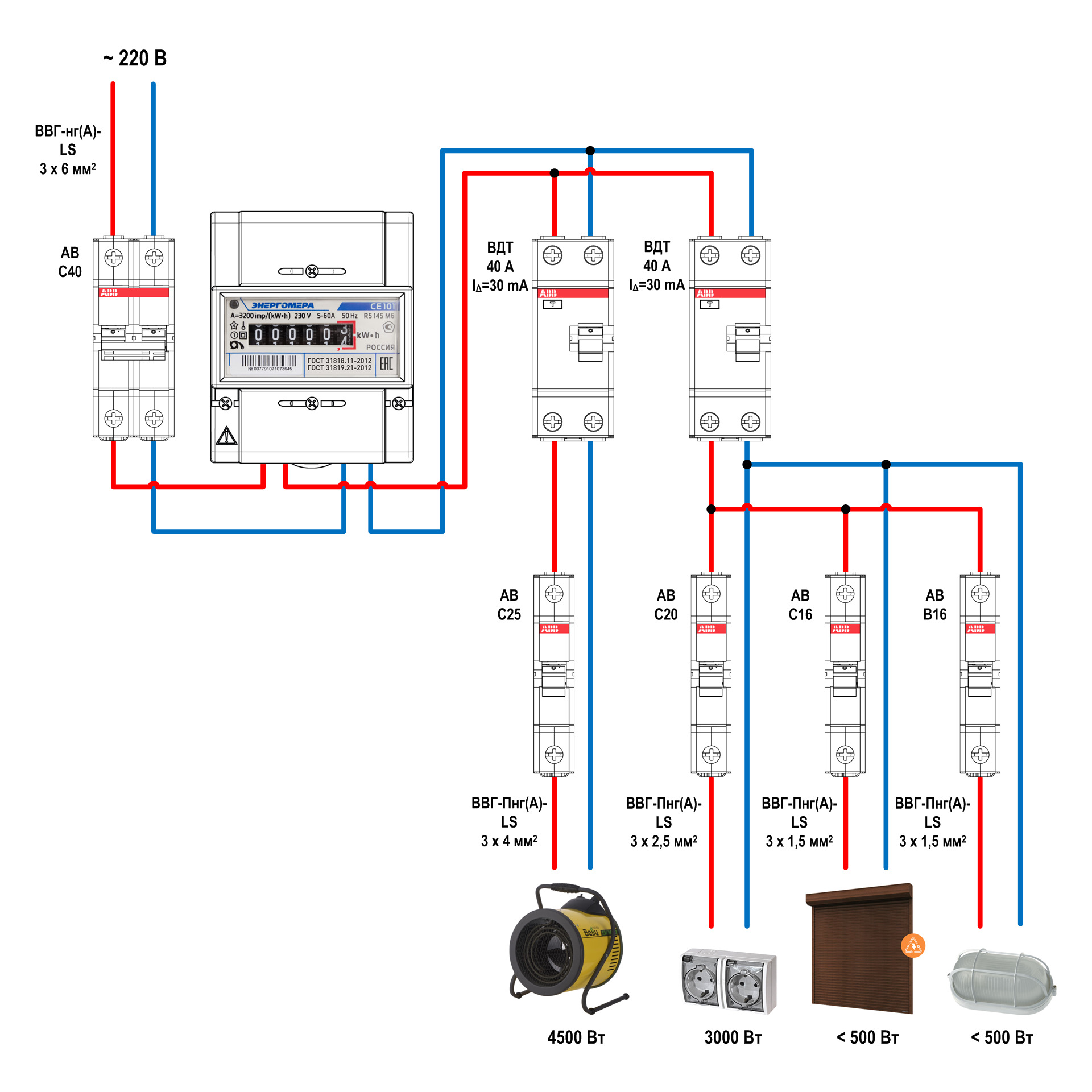

Схема электрощитка
При составлении схемы квартирного электрощитка должно быть учтено следующее:
- Суммарная мощность потребителей системы электроснабжения квартиры;
- Количество групп потребителей;
- Мощность каждой группы;
- Место установки электросчётчика.
На схеме должны быть указаны все комплектующие щитка с указанием полного наименования, номинала и класса защиты – это необходимо для замены составляющих элементов или дополнительного монтажа новых.
В старых домах советской постройки заземление проводки не выполнялось, соответственно, на схемах электрощитов квартир в таких зданиях, как и по факту, заземляющей шины не будет. Если же дом новой постройки, или же систему электроснабжения здания реконструировали с устройством контура заземления, то схема распределительного щитка будет включать и заземляющую шину.
В зависимости от количества и мощности потребителей электроэнергии, схема распределительного щитка может быть простой или достаточно сложной. Но собранный по ней щит в любом случае должен обеспечивать безопасность и удобство пользования системой электроснабжения, поэтому перечень и расположение комплектующих в схеме тщательно продумывается.
Электрический щит – для чего нужен в доме
Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.
В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.
Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.
Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.
Электрический щит в деревянном доме
Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.
Виды электрощитков
Схема сборки и подключения
Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614 для графического обозначения всех элементов щита.
Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S.
ТN-С – старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.
ТN-S, ТN-С-S — это более современные системы снабжения, используют трёхжильный кабель для проводки в квартире и раздельный кабель для нуля и заземления в щите на этаже.
Затем следует разделить потребители электроэнергии на несколько групп. Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат.
После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614, а также все потребители тока, которые к ним подключены.

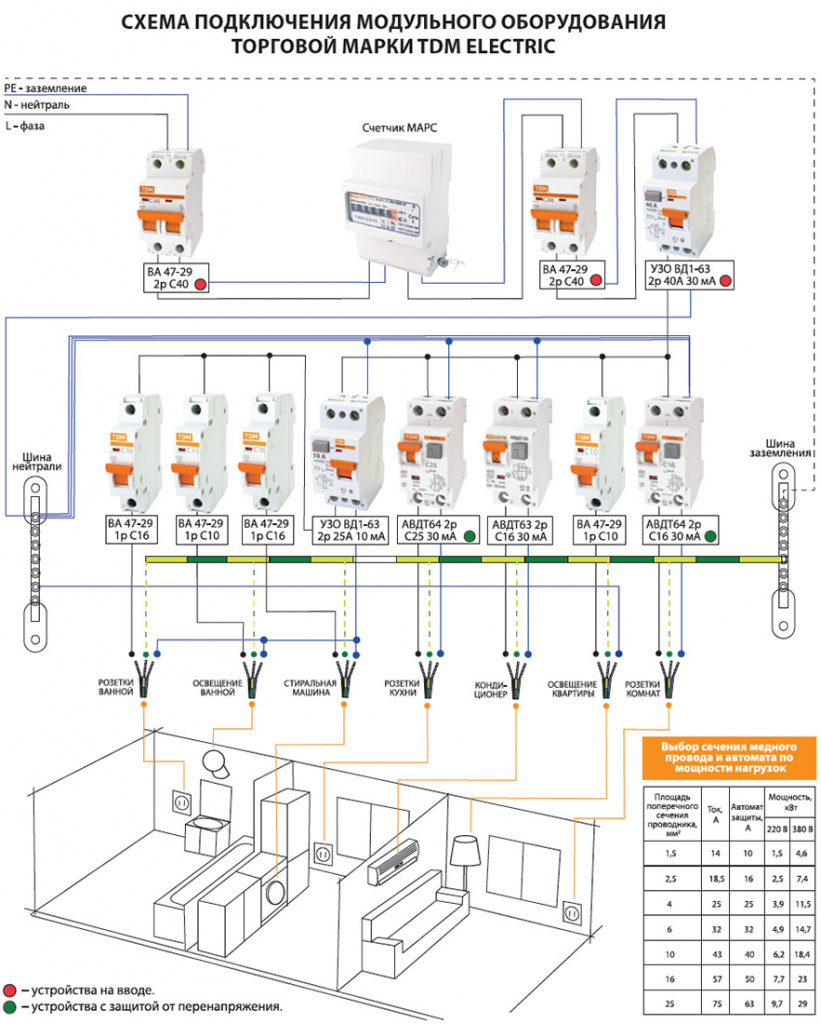

Схема сборки и подключения электрощита в квартире:
Используя схему подключения, можно начинать монтаж электрощитка.
Пусконаладочные работы и эксплуатация электрощитка
После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.
Эксплуатация электрощитка
Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.
Выбор корпуса
Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности. Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.
Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома
По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене
По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.
В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.
