Перенос щита на производстве
Перенос вводного щита на производстве процесс сложный и требует много времени. Необходимо подать заявку и получить технические условия на перемещение ВРУ, заказать проект.
На основании этих документов подается заявка в электросети. На основании проекта заключается договор. После чего производятся работы.
По окончании монтажа выполняются необходимые проверки и измерения. Заказчику выдаются новый акт разграничения балансовой принадлежности и акт разграничения эксплуатационной ответственности.
Если требуется перенести электрический щиток после приборов учета, то эту работу выполняют электрики предприятия. Дополнительных согласований не требуется.
Однако, все новые точки потребителей электроэнергии и расположения щитка с автоматами в обязательном порядке должны быть отображены на плане предприятия. В противном случае контролирующие органы наложат штраф на организацию.
Если предприятие небольшое и не имеет в штате электрика, то все эти работы выполняют работники электросетей по отдельному договору.
Алгоритм сборки и подключения
Вне зависимости от того, какая выбрана схема щитка, мероприятия по сборке осуществляются последовательно. Они производятся только в чистой и сухой комнате.
Установка корпуса
Крепление корпуса в стене
Навесные модели ставятся на специальный крепеж, а встроенные – в нишу. Боксы допускается собирать в хорошо освещенной комнате у выхода. Влажность помещения должна составлять 15 %, расстояние до ближайшего выступа – 15 см, до газопровода – от 1 до 1,5 м, от пола – не ниже 1,4 м и не выше 1,8 м.
Дальнейшая инструкция по сборке встроенной модели предусматривает следующие действия:
- Разметка при помощи уровня участка, где будет стоять электрощит. Рисуется линия, по краю которой прикладывается и обводится корпус.
- Выполнение болгаркой разрезов по рисунку. Диск должен погрузиться в стену на 1/2.
- Проделывание зубилом или перфоратором ниши по толщине ящика.
- Проверка соответствия габаритов корпуса глубине ниши.
- Установка штатного крепления на корпус, разметка точек вкручивания саморезов.
- Просверливание перфоратором отверстий под крепежи.
- Монтаж дин-рейки с модулями.
- Заполнение полостей монтажной пеной.
Если в комплекте с навесной моделью не идет крепеж, ее можно прибить на стенку дюбелями. Для усиления крепления бокс садится на алебастр.
Правильная организация кабелей
Пример правильного ввода кабелей в щиток
Организация кабеля производится так:
- Снятие крышки щитка и проделывание в ней отверстий под гофротрубу диаметром от 16 до 20 мм.
- Обрезка гофротрубы перед выводом.
- Удаление заглушки и подвод вводного провода к соответствующему автомату.
- Установка кабеля на планку с проушинами, крепление его пластиковым хомутом. Стяжка подрезается под нужную длину кусачками.
- Маркировка провода фломастерами.
- Укладка провода в термоусадочную трубку, обозначение буквами.
- Проделывание на заглушке насечек для плотной фиксации в отверстиях.
- Размещение заглушки в установочном месте и ее крепление при помощи винтов.
Последовательность разделки проводов
Снятие изоляции с провода
Для снятия изоляции применяется специальный ножик с пяткой. Каждая жила после удаления изоляционного слоя маркируется. Дальнейшие действия:
- Разделение провода слева направо вверху и направо от левого угла внизу.
- Снятие изоляции с кончика кабеля ввода.
- Обмотка проводов на 10 см до кончика малярным скотчем.
- Маркировка кабеля.
Способы защиты внутренней начинки щитка
Изоляция проводов с помощью изоленты
Внутренние детали – самая дорогостоящая часть системы. Чтобы в нее не попала пыль и частицы мусора, можно закрыть кончики проводов колпачками от ручек, фломастеров или изолентой. Подвижные элементы снимаются с корпуса, а кабели располагаются внутри без резких перегибов. Схема укладки реализуется в направлении или против часовой стрелки, слева направо. Перегибы недопустимы.
В конце работ понадобится закрыть картонной накладкой или комплектной крышкой бокс и проклеить зазоры между стыками бумажным скотчем.
Для чего нужен щиток
Раньше в частных домах отдельные вводные шкафы, занимающие место в помещениях и не вписывающиеся в интерьеры, как правило, не делались. Они традиционно устанавливались за пределами строения в отдельных будках на высоковольтном столбе. Сегодня ситуация изменилась кардинально, поэтому одними распределительными коробками обойтись не удается. Необходимость в сборке электрощита 220 Вольт для частного дома вызвана следующими причинами:
- все большее число пользователей предпочитает самостоятельно отслеживать состояние оборудования, обеспечивающего контроль расхода электроэнергии, а также защиту от перенапряжений и КЗ;
- количество приборов, используемых для этих целей, с каждым годом неуклонно растет и требует для своего размещения больше места;
- появились шкафные изделия, не портящие своим дизайном современные интерьеры: они имеют привлекательный внешний вид и удобны в пользовании, отличаются повышенной безопасностью.
Заводим кабели в электрощит
Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.
Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.
Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.
Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.
Советы профессионалов
Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.
Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.
Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.
Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой

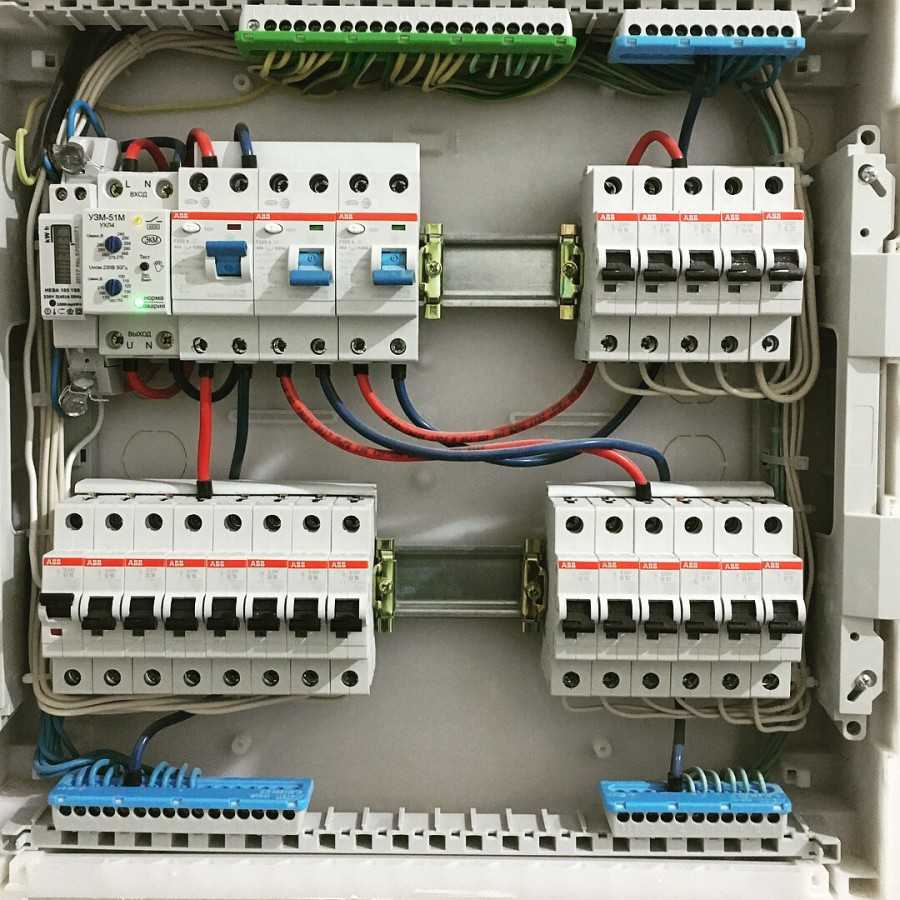

Образцовый щиток Источник static.wixstatic.com
Создание схемы
Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.
Как рассчитать количество мест в электрощите
Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.
За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.
Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.
Таблица размеров модулей:
Пример простого расчёта для распределительного щита
Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.
На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:
- на входе автоматический выключатель с двумя полюсами = 2 модуля;
- далее установлен счётчик электроэнергии = 6 модулей;
- после счётчика два УЗО = 4 модуля;
- автоматические выключатели с одним полюсом в количестве шести штук = 6;
- нулевые шины, предназначенные для двух УЗО = 2.
Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.
Схема небольшого щита распределения Источник avatars.mds.yandex.net
Несколько слов про УЗО
При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения
Как и автомат УЗО является устройством защиты, но намного более чувствительным.
Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.
Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.
6 Подключение кабелей – ввод и разделка внутри щитка
Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.
Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.
Подключение кабелей к щитку
Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.
Сборка электрощитов. Правила и схема. Этапы сборки
Современные квартиры оснащаются все большим числом бытовой техники. Для систематизации нагрузки в сети питания, схему цепи необходимо разделить на отдельные контуры, так как при одновременном включении нескольких мощных устройств, нагрузка в цепи может распределиться неравномерно, что создаст неблагоприятные условия работы сети.
Для решения этой задачи как нельзя лучше подходит такое устройство, как электрический щит. В нем можно свести все цепи питания бытовых устройств, установить в него электросчетчик, автоматы защиты от токовой перегрузки и удара током человека. Установить и собрать такой электрический щит можно самостоятельно, имея в наличии бытовые инструменты и обладая основами знаний электротехники.
Виды щитов
Электрические щиты можно разделить на виды по материалу изготовления:
- Металлические.
- Пластиковые.
Кроме этого щиты разделяют на виды по конструктивному исполнению:
- Накладные.
- Встроенные.
На практике встроенные щиты удобнее, так как они экономят место. Щиты закрепляют с помощью дюбель-гвоздей или саморезов.
Отечественные производятся с высоким качеством, не уступающим зарубежным аналогам. В комплект щитов обычно входит крепежная рейка, нулевая и заземляющая шины. Сборка электрощитов может осуществляться по различным схемам.
Электрический щит включает в себя:
- Корпус.
- Электрические автоматы.
- Счетчик энергии.
- Монтажные провода.
- Клемники.
Правила
Требования и правила сборки электрических щитов:
- Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
- Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
- На корпусе щита должно быть обозначение с указанием номинального напряжения.
- Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
- Корпус и дверцы подключаются к заземлению в обязательном порядке.
- Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
- При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.
На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.
Создание схемы
Схема необходима для наглядного представления расположения электрических устройств, модернизации электросети в будущем, или для проведения ремонта. Есть некоторые советы по составлению электрических схем:
- Электрические автоматы должны быть установлены для бытовых электрических устройств большой мощности.
- Каждая комната на схеме выделяется отдельной группой. Если в комнатах небольшое количество устройств, то можно в одну группу объединить две комнаты.
- УЗО монтируют на группу автоматов, учитывая общую нагрузку. Например, автоматы одного этажа соединяют с УЗО на 30 мА.
- Для влажных помещений монтируется дополнительное устройство защитного отключения на 10 мА.
- Каждый этаж оснащается защитным устройством от повышенного напряжения.
- Если в дальнейшем возможно изменение схемы, то устанавливают резервные автоматы.
- При распределении автоматов по схеме необходимо следовать принципу временной и токовой селективности. Это значит, что при аварийной ситуации автоматы сработают не в цепи всего дома, а конкретного помещения.
Самостоятельная сборка электрощитов (пример — схема)
Монтаж щита
Чаще всего монтаж и сборка электрощитов производится в квартире возле входной двери в нише. Если нет такого места, то на стену навешивают внешний щит, либо выдалбливают в стене проем. Щиток устанавливают так, чтобы для его обслуживания был удобный доступ. Расстояние от пола до щита рекомендуется 1,5 метра. Верхний ряд автоматических выключателей располагают на уровне глаз.
Для монтажа щита в деревянном доме чаще всего выбирают электрощиты навесного вида, имеющие защиту от влаги и пыли.
Электрощит оснащается замком для исключения доступа детей.
Сборка электрощитов
Перед началом работы необходимо провести подготовку:
- Обеспечить освещение рабочего места.
- На рабочем столе расположить материалы и инструменты.
- Поместить схему сборки на удобном для работы месте.
- Обесточить кабель ввода питания.
Сборка делится на несколько этапов:
Предварительная сборка:
— На стенках корпуса удалить заглушки. — Установить крепежные рейки. — Установить шины нейтрали и заземления. — Демонтировать дверцу. — Установить монтажные кронштейны. — Корпус временно закрепить на место для проверки качества подготовленной ниши. — Снять корпус и положить на рабочий стол, так как производить сборку электрощита на столе будет удобнее.
Проект электрощита
Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.
Далее переходим к разбивке всех точек подключения на несколько групп.
Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.
На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.
См. также: Гофротруба для бани
Новые статьи на e-mail
Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.
Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю. Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки
Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.
Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. Схема электропроводки в квартире
Разновидности и размеры электрощитков
Различают накладные, напольные и встраиваемые щиты. Накладные вид ставят на стену, комплектующие с корпусом находятся снаружи. Напольные модели монтируют на подставках на полу, или без опор. Для встраиваемых в стене делают нишу, куда вставляют ящик. Электрические шкафы монтируют внутри или снаружи зданий.
Степени корпусной защиты:
- IP30, IP20 — ставят в помещениях нормальной влажности, защита от воды не предусмотрена, есть только корпус, предохраняющий от постороннего действия;
- IP54, IP44 — защита от влаги на более высоком уровне, можно монтировать на улице, но с защитой от прямого попадания воды;
- IP65, IP55 — предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения.
От габаритов коробки зависит количество коммутаторов, кабельных линий, которые подключаются. Размер определяют так, чтобы было место для установки требуемого комплекта.
Сами собирали электрощит?
Сам
81.4%
Электрики
7.02%
Частично сам
11.57%
Проголосовало: 242
Размеры щитков в сантиметрах:
- ЩРВ-12, высота — 28 см, ширина — 33 см, глубина — 12 см, в один ряд можно поставить 12 модулей;
- ЩРВ-18 — 43 х 33 х 12, соответственно, модули в 2 ряда — 18 шт.;
- ЩРВ-24 — 43 х 33 х 12, 24 модуля в 2 ряда;
- ЩРВ-36 — 55 х 33 х 12, 36 модулей в 3 ряда;
- ЩРВ-9 — 25 х 25 х 12, 9 модулей в 1 ряд;
- ЩРН-15 — 25 х 35 х 12, 15 мод. В 1 ряд;
- ЩРН-24 — 40 х 30 х 12, 24 мод. В 2 ряда;
- ЩРН-45 — 52 х 35 х 12, 45 мод. В 3 ряда.
Выпускают пластиковые и стальные щитки. Для герметичности в готовых изделиях есть эластичные уплотнители, от постороннего доступа ставят запоры и замки.
Защита внутренностей электрического щита от ремонтно-отделочных работ
Внутренняя начинка распределительного щита – это самая дорогая часть устройства, поэтому важно защитить ее от попадания строительной пыли, других загрязнений. Для этого следует:. Для этого следует:
Для этого следует:
- Заизолировать все концы кабелей изолентой или колпачками от фломастеров, ручек и т.п.
- Снимаются рамки, дверцы, другие внешние движимые части корпуса.
- Кабели аккуратно укладываются внутри щитка, против или по часовой стрелке, слева-направо и без резких изгибов.
- Специальной крышкой или сделанной самостоятельно из картона закрывается короб, и по периметру стыка со стеной обклеивается малярным скотчем.
Что должно быть в щитке
Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

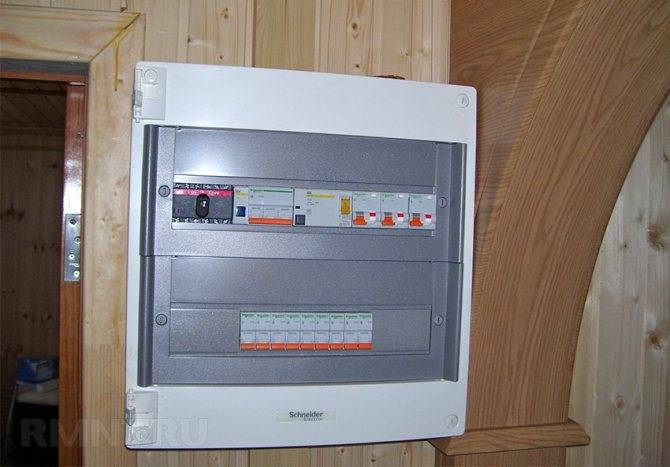

Электрощит
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.
Схема электросети для небольшого дома или квартиры
При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.
Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.
Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.
Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.
Один из вариантов собранного небольшого щитка
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Один из вариантов DIN-реек в корпусе щитка

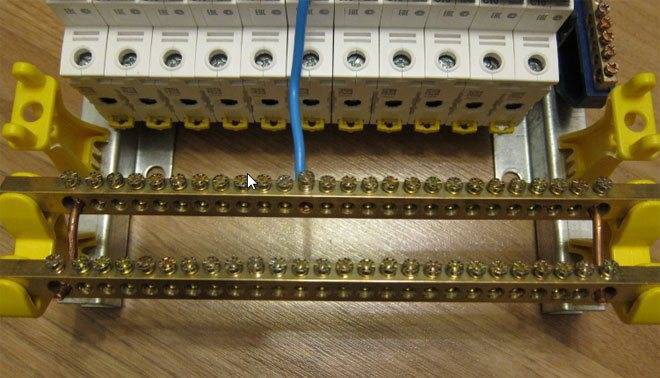

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО
В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
Как компонуются модульные устройства
Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.
Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.
Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.
Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.
Кроме компонентов щита необходимо:
Как я установил щит учета на опору
- Вводной кабель марки СИП-4 4х16 для подключения щита к линии на верхушке опоры
- Обычно высота опоры 5-7 метров, но лучше померить ее заранее и взять провода с запасом
- Комплект для спуска кабеля по опоре. Кабель по ТУ нужно поднять от щита до верха опоры. Сделать это нужно обязательно в гофре или кабель-канале отстоящим от опоры на 10 см.Делается это для того, чтобы если вдруг местному электрику захочется, забраться на опору с помощь когтей, то он бы не повредил ими кабель. Я это сделал с помощью шпилек м6, отрезков din-рейки. ПВХ трубы и сантехнических хомутов
- Кабель марки СИП-4 4х16 для создания линии от ВРУ до вввода в дом
- Комплект прокалывающих зажимов и подвесов для СИП
- Кусок металлического уголка 50х50 мм около 2х метров для создания повторного заземлителя, потому что контура заземления на своей опоре я не обнаружил, а щит нужно обязательно заземлить
Компоненты электрического щита
Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.
Автоматические выключатели
Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.
УЗО и диффавтоматы
Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.
Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.
Реле контроля напряжения
Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.
Шины заземления и зануления
Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.
Гребенчатая шина
Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.
Прочее оборудование
В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.
Установка щита
Месторасположение электрощита указано на схеме электрооборудования, которую содержит проект электроснабжения объекта. Бокс под автоматы и счетчик устанавливают в доме, квартире, на улице или в специальном помещении. В нем располагают автоматические выключатели для каждой группы электропроводки. Для насосов и другого оборудования большой мощности обычно ставят отдельный автомат и УЗО. Существуют щиты, поставляемые производителем в готовом для монтажа виде. Для частного дома, где используются насосные агрегаты, мощные бытовые электроинструменты, обычно делается сборка щитов на заказ.
Установка щита проходит в несколько этапов:
- Устройство ниши под электрощит для скрытой проводки. Установка в нее корпуса электрощита. В квартире гораздо целесообразней использовать щиты в пластиковом корпусе. Они более безопасны.
- Установка креплений под автоматические выключатели, УЗО. Фиксация клеммников и контактных шин. Посадка элементов на крепления.
- Выполнение электрических соединений согласно схеме сборки в квартире. Вначале подключают счетчик электроэнергии, затем общий вводный автомат, далее УЗО и автоматические выключатели групп электросети. Для бойлеров, электроплит, систем контроля климата, других потребителей большой мощности предусматривают индивидуальные токоведущие линии и аппараты защиты.
- Проверка правильности контактных подключений. Пуско-наладочные и отделочные работы. Сдача работы заказчику.
Общие правила монтажа электрического щита указаны в ПУЭ и других документах.
