Монтаж гипсокартона по технологии Кнауф
Монтаж гипсокартонных листов Кнауф не сильно отличается от работы с ГКЛ других производителей. Отличие в том, что Кнауф выпускает практически все, что нужно для обшивки стен и потолка гипсокартоном, и все это представляет собой комплектную систему, что упростит и улучшит работу, ведь все части идеально подходят друг к другу, не нужно мучиться с нестандартными креплениями и прочими неприятностями.
Технология облицовки стен и монтажа перегородок из гипсокартона Кнауф
Под ГКЛ Кнауф стены готовят так же, как и для других марок. Сначала очищают от остатков прошлого ремонта (старые обои, элементы каркаса). Поверхность грунтуют, обрабатывают специальными составами для защиты от коррозии. Если в стене имеются трещины, их обязательно надо заделать штукатуркой.
Инструкция по монтажу гипсокартона Кнауф на стены и при создании перегородок:
- Продумывается план каркаса, по нему создается обрешетка – сначала вертикальные направляющие, за ними горизонтальные. Чем больше горизонтальных, тем больше прочность и жесткость конструкции. Каркас монтируется из стального оцинкованного профиля, желательно, чтобы он тоже был марки Кнауф. Но также можно использовать деревянные бруски для создания каркаса;
- Каркас бывает двух видов: статический и навесной. Первый крепится непосредственно на стену, его из-за этого считают более надежным, а второй крепится на специально для этого предназначенные подвесы. Это отнимает площадь в вашей квартире, но бывает очень удобно для скрытия коммуникаций;
- Пустоты между профилем заполняют минеральной ватой или другим похожим материалом, для лучшей теплоизоляции и защиты от внешних шумов;
- Если требуется отрезать лист, используют ножовку для пометки по всей поверхности листа, а затем аккуратно отламывают. Торцы обрабатывают грунтовкой;
- Гипсокартон крепится к профилю либо шурупами Кнауф, либо саморезами. Шаг не должен быть больше 25 сантиметров, по расчету на каждый лист приходится 8 саморезов;
- На швы соединения листов клеится специальная лента, которая после покрывается штукатуркой;
- Из чистовой отделки гипсокартону требуется только грунтовка, затем можно укладывать на него декоративные плитки или наклеить обои.
Технология монтажа гипсокартона Кнауф на потолок

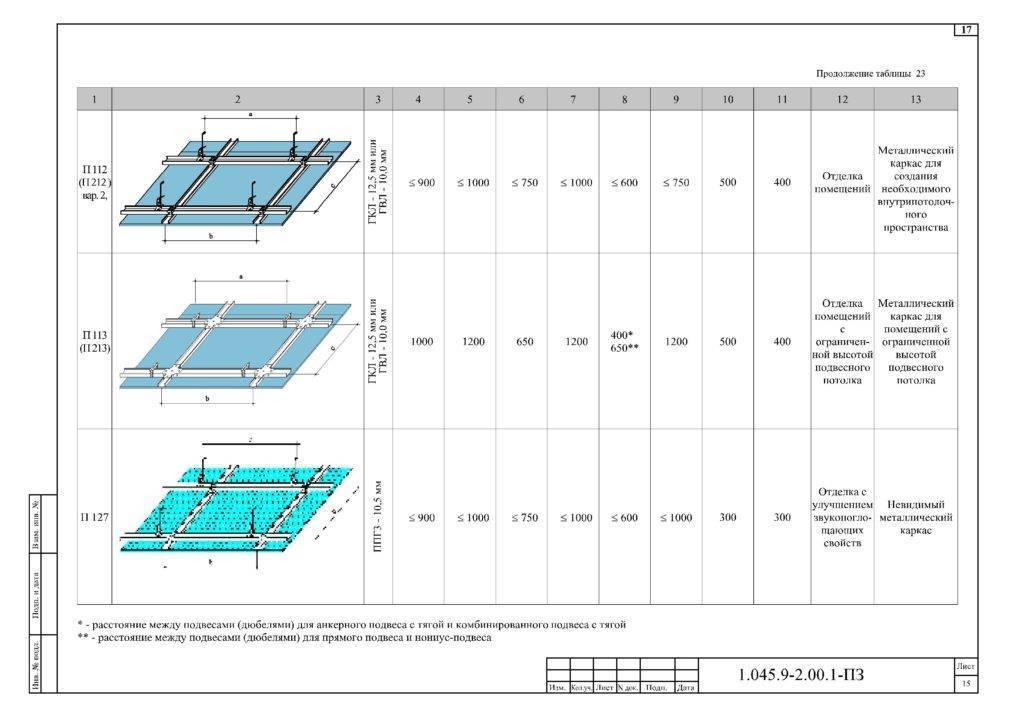

Сборка каркаса под гипсокартон Кнауф производится несколькими способами в зависимости от конструкционных особенностей потолка и самой комнаты. Используют для этого и деревянные брусы, и металлический профиль. Чаще всего применяют пять типов конструкций:
- «Система 111». Применяется для деревянных брусков. Каркас двухосный. Материалом служит дерево хвойных пород, влажность не более 12%, иначе после высыхания каркас сильно деформируется
- П 112. Изготавливается из металлического профиля Кнауф, также двухосный
- П 113. Такой же каркас, как и предыдущий, но исполняется в одной оси. Для этих двух типов применяется обычный оцинкованный профиль для потолков
- П 131. Существенное отличие от остальных – крепление профиля производят не к потолку, а к стенам. Должен обеспечивать еще большую жесткость, поэтому применяют усиленный профиль Кнауф, предназначенный для создания систем перегородок из гипсокартона
- П 19. Сложная многоуровневая конструкция является ярким представителем архитектурно-декоративных потолков
Монтаж деревянного каркаса происходит несколькими способами:
- С помощью прямого подвеса или быстроподвеса. Применяя второй, нужно по очереди менять сторону крепления
- Прямо на потолок саморезами
Каркас из металлического профиля монтируется с многоуровневыми подвесами. П 113 применяют там, где будут тяжелые потолки, поэтому материалом для него служит стеновой профиль, а расстояние между дюбелями должен составлять не более 30 см.
Виды металлических профилей
В продаже можно найти разные профили для потолка – сплошные и перфорированные, с различным сечением и габаритными размерами. Каркас многоуровневого потолка изготавливается из направляющих и несущих профилей, а также стоечных элементов. Для одноуровневого покрытия понадобятся только рейки CD и UD (потолочные и направляющие). Также они применяются при каркасной технологии выравнивания стен и потолков.
Не так часто используют рейки UW, которые предназначены для формирования каркаса сложных многоуровневых конструкций. Для сооружения каркаса нужно приобрести элементы нужного типа, определить шаг их установки, а также ширину сечения каждой детали. Чтобы выбрать подходящие профили, необходимо знать их характеристики и назначение. С этой целью мы рассмотрим параметры и особенности каждого элемента отдельно.
Стоечный элемент CD и UD
Потолочная рейка или профиль CD предназначен для сооружения продольных и поперечных перекладин несущего каркаса. Он изготавливается из высокопрочной стали, а для защиты от коррозии имеет оцинкованное покрытие.
Существуют следующие размеры потолочного профиля для гипсокартона:
- стандартная ширина составляет 6 см;
- высота профиля – 2,7 см;
- его длина бывает 3 и 4 метра;
- толщина стали немного отличается у каждого производителя, но находится в районе 0,4-0,6 миллиметров.
Продольные потолочные рейки в каркасе потолка устанавливаются с шагом 60 или 40 см. В первом случае сооружается обычная обрешетка, а во втором – усиленная. Оба шага кратны ширине плиты гипсокартона, которая составляет 120 см. В итоге на один лист приходится по 3 или 4 металлических рейки.
Рейка крепится к базовому потолку на регулируемых или перфорированных подвесах. Также при сооружении каркаса не обойтись без направляющего профиля. Торцы потолочных реек заводятся между полками этого элемента, закрепленного на стенах по периметру помещения. Полки и широкая сторона потолочной рейки имеют профилированную поверхность.
Несущий профиль
Рейка с маркировкой UW является несущим элементом обрешетки. Она имеет такое же назначение, как потолочный профиль, но немного отличается от него габаритными размерами. Длина рейки доходит до 3 или 4 метров, высота составляет всего 4 см, а ширина находится в пределах 5-10 см. Профиль изготавливается из стали толщиной от 0,4 до 0,6 мм.
Несущий элемент обычно используют при создании фигурных потолков. Первый сплошной ярус потолочной конструкции обычно сооружается из потолочных и направляющих реек, а для устройства второго фигурного уровня применяют UW-рейку. Она может крепиться непосредственно на каркас первого уровня или монтироваться на подвесах. Профилированная поверхность есть только у широкой стороны этого элемента, а его полки гладкие.

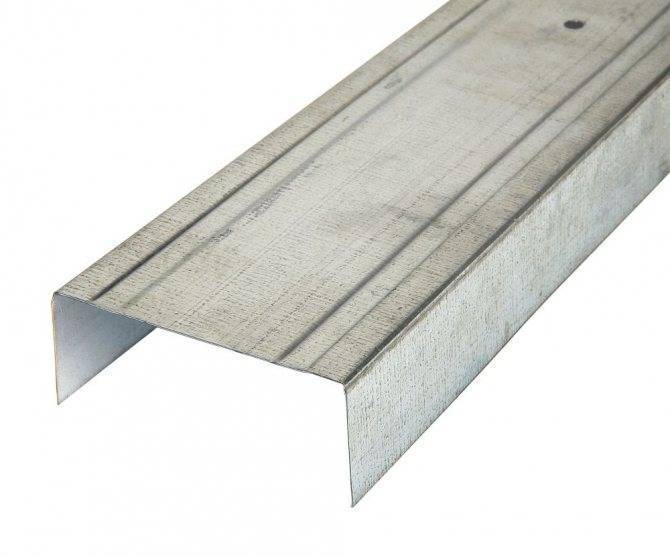

Направляющий
Чаще всего при сооружении различных конструкций используется профиль UD. Как правило, при возведении потолочного каркаса направляющий элемент монтируется на стены по периметру помещения. Также с его помощью оформляют край нижнего яруса в месте перепада высот. Для придания элементу необходимой жесткости его широкая сторона имеет профилированную поверхность, а полки элемента гладкие.
Габариты профиля следующие:
- длина может быть 3 или 4 метра;
- ширина – 2,5 см;
- высота – 2,5 см;
- толщина стали находится в пределах от 0,4 до 0,55 мм.
В продаже есть направляющие рейки с перфорацией и без нее. Первый вариант подходит для крепления к нему других элементов каркаса. Профиль потолочный направляющий предназначен для поддержки CD-рейки, которая заводится торцом в паз UD-планки и крепится к ней саморезами.
Видео про изготовление потолка по технологии Кнауф
Внимание, только СЕГОДНЯ!
Потолки КНАУФ считаются самыми популярными в наше время, ведь с их помощью можно серьезно преобразовать потолочную поверхность любого внутреннего помещения. В данной статье мы постараемся достойно ответить на вопросы о том, как производится монтаж потолка по системе Кнауф, а также — что такое технологическая карта Кнауф и расскажем о ее предназначении.
Устанавливая гипсокартонный потолок, вам необходимо придерживаться некоторых инструкций, которые помогут проделать работу качественно и правильно. Они мало чем отличаются от требований к стандартной установке гипсокартонных потолков, но имеют свои характерные особенности.
Особенности монтажа подвесных потолков из ГКЛ по системе Кнауф:
- Потолки могут быть установлены на неподготовленную потолочную поверхность.
- Потолки системы КНАУФ устанавливаются на уже готовые потолочные перекрытия, отделанные гипсокартоном.
- Применение системы возможно на металлический, деревянный и уже закрытый материалами каркас.
Разметка плоскости подвесных потолков
Определив материалы и инструмент для монтажа декоративной отделки, нам необходимо правильно провести разметку потолочной плоскости. По требованиям технологии, следует отступить от готового потолка не менее 10 – 12 см, ведь данное расстояние нужно для монтажа специальных несущих подвесов, прокладки коммуникаций, установки декоративных светильников, прочее.
После разметки стен, мы понимаем, на каком уровне будет расположен гипсокартонный потолок КНАУФ, но теперь нам необходимо сделать разметку под несущий металлический профиль, на котором и будут закреплены листы.
Продольные основания каркаса размечаются с шагом, который зависит от нагрузки потолка, но наиболее правильно их располагать на расстоянии 60 см друг от друга. Поперечный несущий профиль размечается с тем же шагом, но расстояние может и варьироваться, в зависимости от требований технологии, веса потолка, последующей отделки, декоративной отделки и прочих параметров.
Устройство каркаса
Каркас для ГКЛ потолка из металлического профиля монтируется на стены и на потолок. Изначально, по линиям, размеченным по стенам, мы устанавливаем несущий профиль. Далее, по разметке по потолку, с помощью тяг и подвесов, устанавливаем основные несущие потолочного каркаса
Здесь очень важно правильно работать с длиной профиля, его равномерной укладкой по отношению к другим частям каркаса, а также его уровнем. Для этого можно использовать нивелирующие нити, лазерный или магнитный уровень
Ребра жесткости, или же поперечный несущий профиль устанавливается на основные несущие с использованием одноуровневого соединителя, что очень просто, так как специальный крепеж легко защелкивается на профилях. После его установки необходимо проверить все уровни, и если работа качественна, скрепить продольные и поперечные профили между собой саморезами по металлу.
Обшивка
Технология потолков КНАУФ подразумевает не простую обшивку, а по обязательным требованиям, которые повысят качество готовой конструкции, а также обеспечат ее надежностью.
- Итак, каждый кусок гипса обязательно должен быть корректно обрезан с помощью специального инструмента. Необходимо сделать и фаску с наружной стороны, которая далее будет зашпаклевана.
- Все листы для гипсокартонного потолка КНАУФ устанавливаются в разбежку с шагом в поперечное крепление профиля. Наиболее часто, это стандартный шаг в 60 см. Необходимо это для укрепления плоскости и для избегания крестообразных стыков, которые, можно сказать, даже запрещены при установке листов ГКЛ на профиль.
- Монтировать гипс на каркас следует с определенным зазором между кусками, который должен составлять 5-7 мм. Это поможет снять механическую нагрузку с листов и предупредит трещины и сколы, которые часто проявляются при некорректной отделке потолков и стен гипсом.
- Обшивка происходит стандартными саморезами, с шагом в 20-30 см, в зависимости от требований и нагрузки конструкции. Выполнять обшивку можно механическим, электрическим или пневматическим инструментом, в зависимости от того, к какому из них вы имеете доступ.

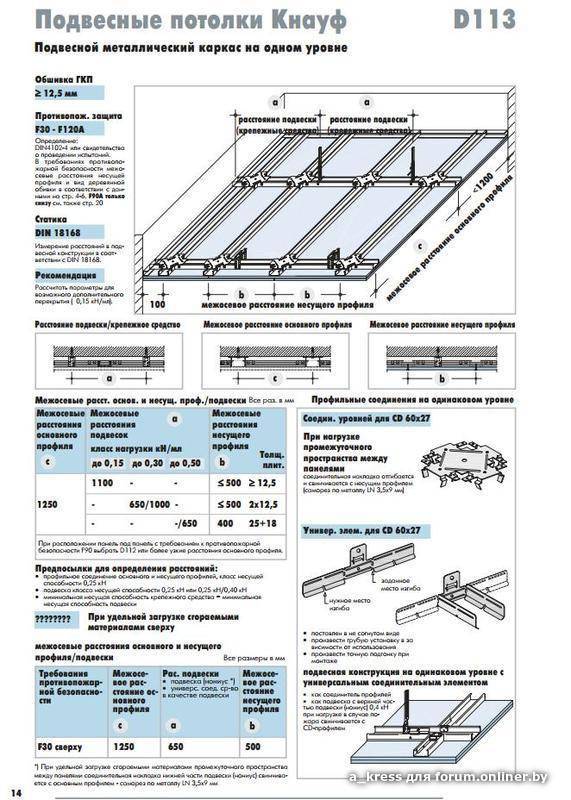

Конструкции потолка П113 (П213)
Давайте посмотрим на схему потолка П113. В перечислении элементов конструкции я укажу необходимость материалов для одного кв. метра потолка, который весит 13 килограмм.
- Листы KNAUF новая маркировка: ГСП- А/или H 2/или DF). Толщина 12,5 мм;
- Металлический профиль ПП(потолочный) 60/27: нужно 3 метра;
- Профиль ПН(направляющий) 28/27 – метраж по периметру комнаты+10%;
- Удлинитель для профилей (если нужен) 60×27;
- Соединитель «краб» 60\27 – 2 штуки;
- Потолочный подвес с зажимом 60\27 – 1;
- Тяга для подвеса или Подвес прямой – 1;
- Шуруп TN 25 -23 шт;
- Анкер – 1 штука;
- Дюбель К6/35 для крепления направляющего профиля (2 шт на 1 метр профиля);
- Лента малярная – 1200 мм;
- Шпаклевка – 400 гр;
- Грунтовка – 100 гр.
Виды гипсокартона
В зависимости от условий эксплуатации, необходимый гипсокартон Кнауф выбирают из таких разновидностей:
Тип А. Обычный строительный гипсокартон. Этот лист используют для отапливаемых помещений с нормальным уровнем влажности (до 60%).
Тип H2. Гипсокартон с повышенной влагостойкостью. Лист имеет низкий уровень водопоглащения (до 10%). Влажность помещения может быть до 75%.
Тип DF. Гипсокартон, устойчивый к открытому пламени.
Тип DFH2. Гипсокартон, обладающий свойствами двух предыдущих типов.
Гипсокартон имеет заводскую продольную кромку. Самой технологичной и поэтому распространенной является полукруглая утонченная, но есть гипсокартон и с другими типами кромки:
- Лист с прямой кромкой.
- Лист со срезанным углом.
- Лист с утонченной кромкой.
- Лист с закругленной односторонней фаской.
- Лист с полукруглой кромкой.
Каждый тип кромки необходим для решения специфических конструкционных задач. В частности, монтаж фигурных угловых выступов.
Работа выполняется в сухом и отапливаемом помещении при температуре воздуха не ниже +10 градусов.
Работа по выполнению любого каркаса начинается с разметки проектного положения поверхности потолка. При помощи уровня и отбивочной нитки на стенах по периметру отмечают соответствующую линию.
Далее, в зависимости от того, какой гипсокартон Кнауф выбран на подвесной потолок, выполняется работа по разметке расположения направляющих и точек монтажа подвесов. Линии несущих направляющих размечают в соответствии с тем, какую длину имеет лист, чтобы торцевой стык попадал на профиль.
В отмеченных точках дюбелями или анкерами на потолок крепят подвесы.
Деревянный каркас монтируется двумя способами:
- Монтаж направляющего бруса к основанию при помощи прямого или быстро монтирующегося подвеса. При использовании быстроподвеса поочередно меняют сторону крепления к брусу.
- Монтаж направляющего бруска анкерными дюбелями прямо на потолок. При этом в местах перепадов основания используют подкладки.
Монтаж каркаса из профиля:

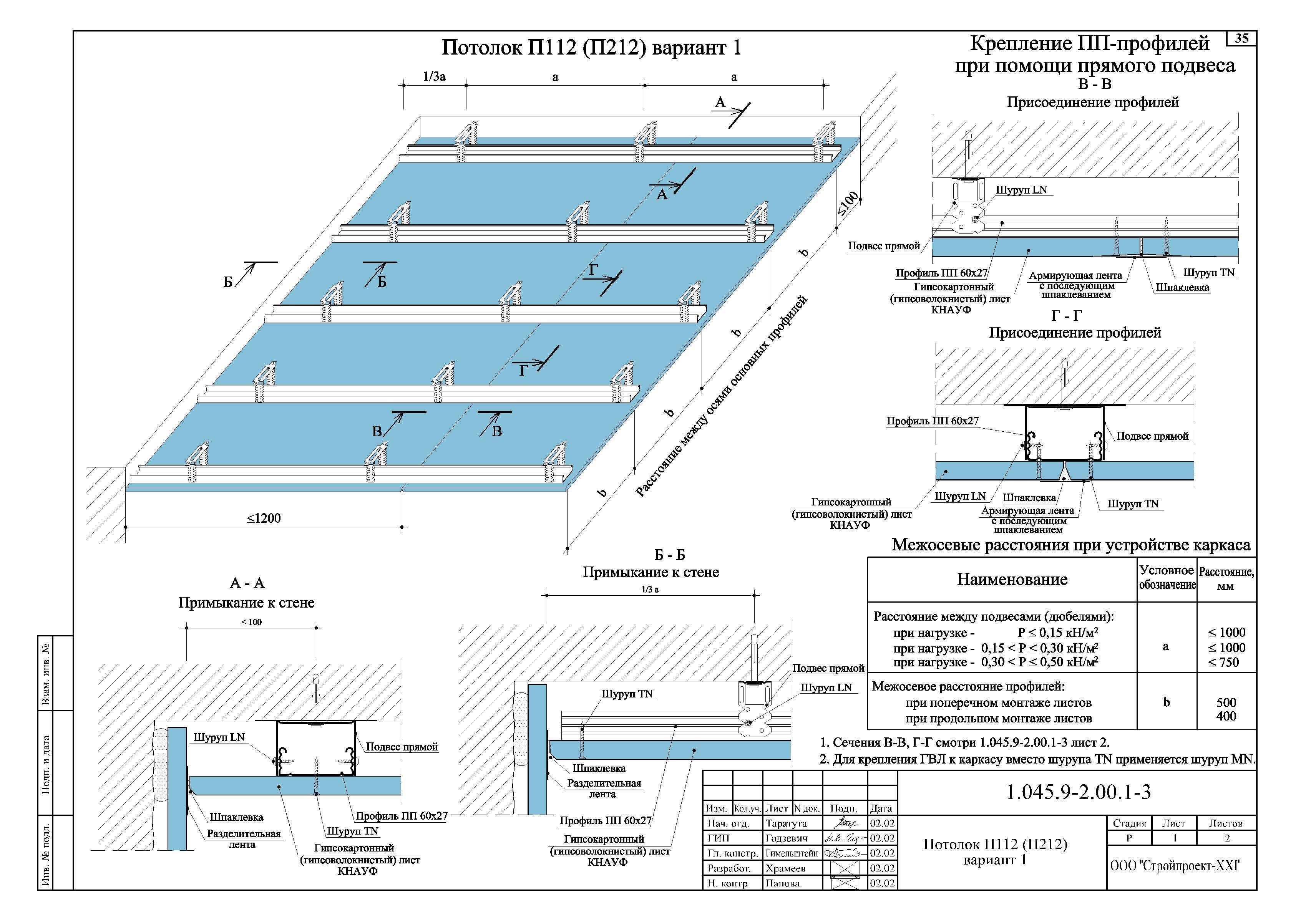

- Потолок П112 монтируется аналогично, только для того, чтобы соединить направляющий и несущий профиль, используют двухуровневые подвесы. При нарезке направляющих делают компенсаторный зазор 10 мм. Он предотвратит деформацию поверхности при изменениях температуры.
- Монтаж одноосной системы Кнауф П 113 отличается тем, что технология предусматривает закладку под направляющий профиль уплотнительной ленты.
- Работа по сборке системы П 131 отличается от вышеописанной тем, что используется стеновой профиль, а монтаж направляющих выполняется по длинной стене помещения. Эти конструкции обычно монтируются под тяжелый потолок, поэтому необходимый шаг крепления дюбелей – не больше 30 см. Направляющие используют только цельные. Несущий профиль должен входить в направляющий как минимум на 3 см.
Достоинства и недостатки
Потолки от компании Кнауф обладают следующими достоинствами:
- Выравнивают поверхность. Это позволяет создать ровное, эстетичное основание.
- Маскируют изъяны – трещины, перепады, другие недостатки. По гипсокартоном скрывают коммуникации – электрические провода, вытяжки.
- Позволяют сделать многоуровневые конструкции, обладающие привлекательным дизайном. Такие элементы станут украшением любого интерьера.
- Подходят для установки точечных светильников. Гипсокартон позволяет обустроить систему освещения любой сложности.
- Улучшается звуко- и теплоизоляция помещения. Гипсокартон сам по себе препятствует потере тепла и проникновению в помещение посторонних звуков, а кроме того дает возможность установить дополнительный слой для звуко- и теплоизоляции. Это особенно актуально в тех помещениях, где плохая акустика и высокая теплопотеря.
- Позволяет выделить функциональные зоны помещений разного назначения, находящихся на одной площади. Для этого используют разные цвета, освещение или дизайн.
- Устройство конструкции не вызывает проблем. Все детали подобраны таким образом, что с монтажом не возникнет проблем даже у человека, который не имеет опыта в строительстве. При этом навесной потолок получится качественным и привлекательным.
- Можно использовать любой отделочный материал для декорирования. Однако перед этим листы грунтуют, шпаклюют для повышения прочности, защиты от негативного влияния окружающей среды.
- Возможность окрашивания. Для этого рекомендуется использовать лакокрасочные материалы, подходящие для гипсокартона.
- Возможность частичной реставрации. Если какая-то часть гипсокартона будет повреждена, этот лист можно демонтировать и зафиксировать новый продукт, если это позволяет сделать декорирующий материал.
- Огнеупорность и влагостойкость. Материал от компании Кнауф пропитан веществами, защищающими гипсокартон от огня и негативного влияния влаги. По этой причине конструкцию можно возводить в помещениях с повышенной влажностью.
- Избавляют от так называемых грязных работ. Чтобы обустроить потолки из гипсокартона, строительное основание не нужно выравнивать с помощью штукатурки, других подобных средств.
- Долговечность. Если потолки правильно установит и обеспечить конструкции полноценный уход, то элемент прослужит в течение нескольких лет без необходимости реставрации.
- Легко демонтируются. Когда захочется обновить ремонт, с разбором конструкции не возникнет проблем.
Несмотря на достоинства, материал обладает и недостатками:
- нельзя обустраивать элемент в помещениях с низкими потолками, поскольку конструкции сокращает расстояние между полом и потолком;
- высокая стоимость;
- сложно закрепить листы без помощи другого мастера или подъемного механизма.
При обустройстве потолочного пространства ГКЛ рекомендуется придерживаться таких правил:
- конструкцию возводят только после завершения реконструкции помещения, поскольку материал фиксируют на ровных стенах;
- нельзя после обустройства потолочного пространства плитами проводить работы, связанные с водой, поскольку это, несмотря на специальную пропитку, негативно скажется на материале;
- листы устанавливают при температуре 15-20 0 С;
- разметку для конструкции выполняют прямо на стенах, потолке;
- коммуникации обустраивают до монтажа плит.
Монтаж подвесного потолка кнауф
Теперь мы рассмотрим процесс монтажа подвесного потолка кнауф, который складывается из множества частей:
- Подготовка нужных инструментов. Без них не обойдётся ни один строитель, поэтому позаботьтесь о своевременном приобретении недостающих. Итак, для монтажа потолка кнауф нам понадобятся перфоратор, шуруповёрт (желательно на аккумуляторе), ножницы по металлу или болгарка, малярная отбивка с краской, рулетка, правило, уровень, разметочная шнурка, нож для резки листов гипсокартона и специальный рубанок для обработки краёв листа. Внимательно прочитайте список пару раз, чтобы случайно не пропустить важный элемент. Всё ли у вас есть? Если да, то можно приступать к следующему шагу.
- Разметка потолка. На этом этапе пригодится уровень и шнурка. Необходимо по всему периметру комнаты на стенах отбить линию, по высоте соответствующую самому низкому участку вашего потолка. Это можно сделать, например, отметив на стенах 4 точки со всех сторон при помощи уровня, а затем соединив их шнурком. На будущее запомните, что от отмеченной линии готовый потолок будет опускаться сантиметра на 4, не меньше. Это произойдёт из-за монтирования довольно массивных профилей и листов. И не забывайте, что уже проведённые коммуникации не должны мешать работе, иначе они могут быть повреждены неправильно вбитым гвоздём или острым углом профиля.
- Монтаж каркаса обрешётки. Сначала согласно проведённой в самом начале разметке фиксируем направляющие профили любым надёжным способом. После этого монтируется потолочный профиль кнауф 60х27 с шагом около 40 см. Соединяем профили, находящиеся под прямым углом друг к другу, соединительным элементом крабом. В полости профиля закрепляют специальные фиксаторы таким образом, чтобы крепление защёлкнулось. Краба устанавливают при помощи саморезов LN размерами ф3,5х9,5 мм. Кстати, они ещё называются клопиками или блошками. После этого мы получаем качественную обрешётку с ячейкой 40х40 см. Далее согласно разметке устанавливаем подвесы и фиксируем их на бетонной поверхности потолка при помощи дюбель-гвоздей. Если материал на базовом потолке мягче, чем бетон, то допустимо заменить дюбели на шурупы. Регулируя длину подвесов, следим за тем, чтобы вся конструкция располагалась на одной плоскости, проверяйте это уровнем.
- Обшивка каркаса листами. Для этого шага нам тоже понадобятся саморезы, но уже другие — TN с размерами ф3,5х25 мм. Вкручиваются они строго перпендикулярно листам и должны углубляться в профиль не менее, чем на 10 мм. С другой стороны, шляпка шурупа не должна углубиться в поверхность более, чем на 1 мм. Но и выступать она ни в коем случае не должна, поэтому старайтесь зафиксировать её в оптимальном положении — вдавленной совсем немного. Вкручивать шурупы нужно или начиная с центра к углам или диагонально — из одного угла в другой. Листы должны перекрывать профиль на три миллиметра, а стыки торцевых кромок относительно друг друга должны располагаться вразбежку и на расстоянии не меньше шага профиля — 0,4 м. До этого часто с помощью кромочного рубанка снимают фаску под углом 22 с половиной градусов и на глубину двух третей от толщины листа. Далее внутрь стыка наносится при помощи узкого шпателя слой гипсовой шпаклёвки. Излишки следует размазать по листу недалеко от стыка. По замазанному месту стыка наклеивается серпянка таким образом, чтобы чтобы с обеих сторон шов покрывался более, чем на 100 мм. Поверхность плёнки должна быть немного вдавлена в незасохший слой шпаклёвки, но при этом обязательно должна оставаться идеально ровной, без неровностей и прогибов.
- Заделка швов. Заключительный этап — это приведение в порядок оставшейся части. Широким шпателем следует удалить все потёки и пятна шпаклёвки, которые вы найдёте на потолке. Затем им же следует нанести шпаклёвку на большую часть листа, насколько хватит ширины. Наша цель состоит в том, чтобы максимально сравнять бугор армирующей ленты с листами при помощи шпаклёвки. Поэтому не факт, что получится всё замазать с первого слоя.
Как закрепить лист без предварительного монтажа каркаса
Рассмотрим способы крепления гипсокартона к стене без профиля. На практике используют несколько вариантов, как выровнять стену гипсокартоном без профиля:
- Дюбелями или саморезами.
- Приклеиванием ( гипсом или цементным клеем).
Монтаж ГЛК саморезами и дюбелями
Рекомендуется обшивать стены с применением саморезов в тех случаях, когда само основание имеет деревянную (ОСБ, фанера, брус) или гипсовую поверхность. Рассмотрим поэтапно, как прикрутить гипсокартон к стене с использованием саморезов:
- Все выступы на деревянных перегородках удаляются специально предназначенным для этого инструментом (топорик или стамеска с молотком). Если нужно выровнять пенобетонную стену, можно применить перфоратор.
- Если стена из ОСБ, фанеры, или бруса то крепить ГЛК можно прямо на стену. Монтаж осуществляется саморезами по дереву длинной от 2,5см.
- Листы гипсокартона закрепляются метизами в шахматном порядке с шагом около 25 см. Саморез, точнее его шляпка, должна быть немного «утоплена» в материале. Между листами оставляем деформационный зазор в 2-3 мм.
Такой способ как крепление на дюбеля, я не рекомендую. Но если выхода нету и поверхность относительно ровная, то можно прибегнуть к такому методу.
Вариант крепления ГЛК на дюбели заключается в следующем:
- На выравненное основание без дефектов устанавливается лист.
- Сквозь него просверливается отверстие и вставляется пластиковая часть.
- Затем закручивается шуруповертом сам дюбель-гвоздь.
Как закрепить гипсокартон к стене без профилей: технология приклеивания
Следует учитывать температурный режим помещения, он не должен быть ниже +10 градусов по Цельсию. При более низких показателях нужно будет побеспокоиться об обогреве комнаты.
При установке гипсокартона прямо на стену по технологии приклеивания требуется тщательная подготовка поверхности. Она заключается в демонтаже обоев, частей отслоившейся краски или штукатурки, заделке трещин, нанесении грунтующего состава с антисептиком (желательно в два слоя).
Натягиваем нитку или используем лазерный уровень, чтобы понять насколько кривая поверхность и какой слой клея нам понадобится. Если стена ровная, то можно клеить гипсокартон под специальный шпатель(гребенка). Но обычно стены сильно кривые и потребуется накладывать плюшки клея.
Можно использовать как гипсовый специальный клей клей (очень быстро сохнет), а можно использовать плиточный клей ( с ним можно долго работать). За один замес клея, рекомендуется устанавливать не более двух листов гипсокартона.
Накладываются плюшки из клея на расстоянии 30 см друг от друга. Прикладывается лист ГЛК и понемногу пристукивается и прикладывается уровень. По уровню определяем насколько ровно наклеен лист, прикладываем его в разных направлениях и плоскостях, чтобы не было прогибов листа. По краям забиваем в получившиеся щели клей. Приступаем к приклейке следующего листа. Не забываем оставлять небольшой зазор в 2-3 мм между листами, для последующей отделки.
