Потолок Armstrong: виды и размеры плит

Система подвесного потолка Армстронг

Потолки данного типа состоят из двух элементов:

Каркас

Состоит из нескольких элементов:

Стартовый уголок. Закрывает щель между панелями потолка и стеной. Выполняет декоративную функцию, но при этом воспринимает часть нагрузки от потолочных панелей.

Изготавливается из оцинкованной стали, реже из алюминия. В помещениях с повышенной влажностью лучше всего использовать, именно, алюминиевую деталь.

Воспринимает основную нагрузку от потолочных панелей. Изготавливается из оцинкованной стали на специальном профилегибочном станке. Профиль защищен, от коррозии, гальваническим цинковым покрытием.

Окрашивается декоративным эмалевым покрытием. Самые распространенные цвета: серебристый, золотистый, белый и «хром».

Его изготавливают из оцинкованной стали.

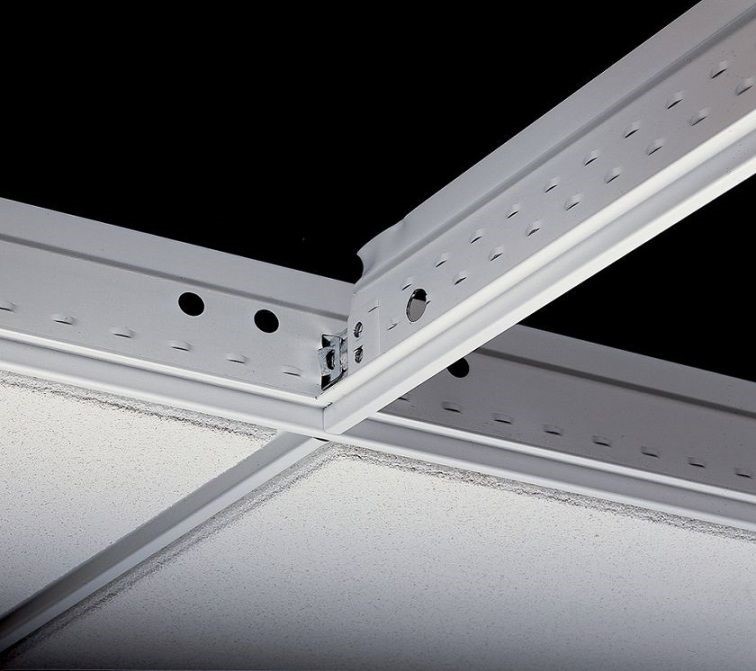

В профиле есть специальные замки, которыми он крепится, к основным направляющим, перпендикулярно.

Также в профиле предусмотрены два вида отверстий: круглые – для регулируемых подвесов, прямоугольные – для поперечных профилей 0,6 метра.

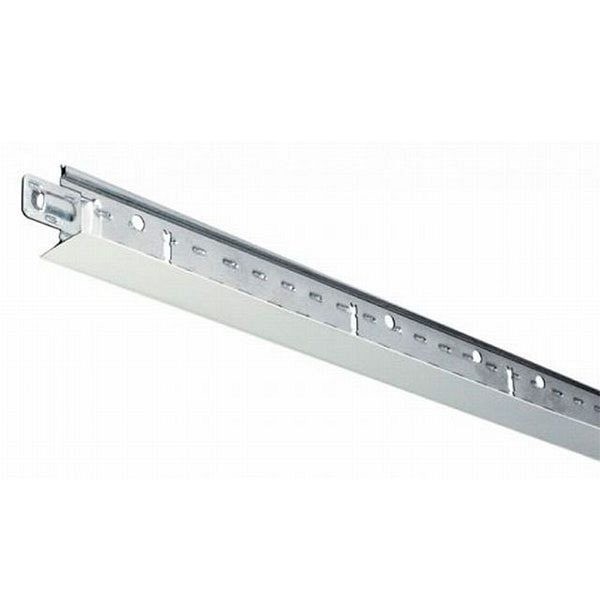

Поперечный профиль 1.2 метра

Поперечный профиль длиной 0.6 метра. Изготавливается из оцинкованной, гальваническим способом, стали. Воспринимает нагрузку от плит потолка. Сечение имеет т-образный вид. Что обеспечивает профилю высокую прочность. На концах профиля предусмотрены специальные замки, которыми он крепится перпендикулярно к основным направляющим.

Профиль длиной 0.6 метра.

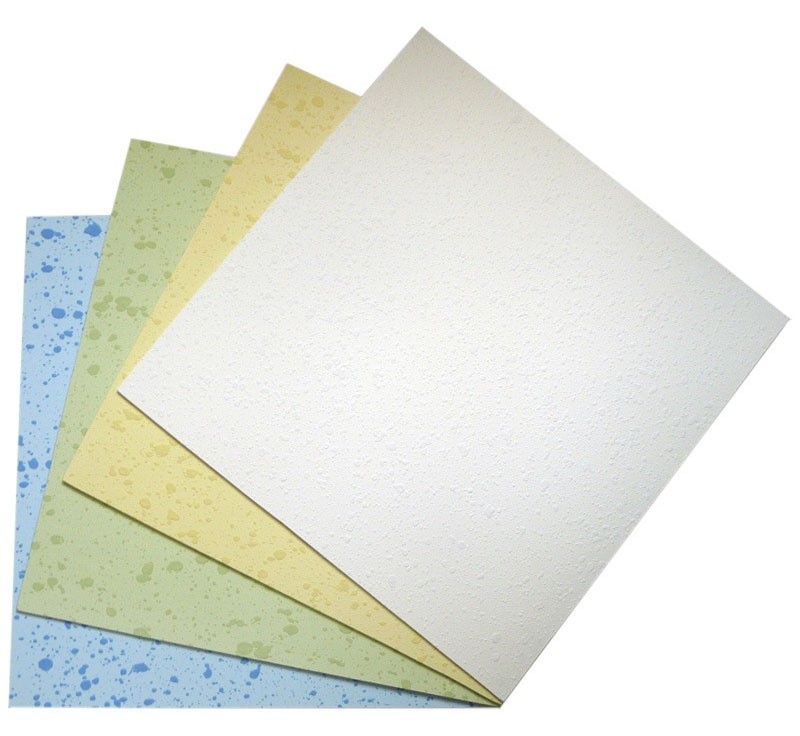

Панели потолочные

Потолочные плиты Армстронг изготавливаются из прессованного волокна, МДФ, алюминия, ПВХ.

Все современные плиты соответствуют ГОСТ: панели потолочные армстронг с комплектующими. А также ГОСТ 30244-94.

Панели 600х600 м наиболее распространенные, имеют множество вариаций. Различаются, между собой, цветом, текстурой и материалом изготовления.

Типовые технические характеристики представим в виде списка:

Звукопоглощение. Преобразование звуковой энергии в тепловую при прохождении через материал или при резонировании воздуха.

Внимание! Перед началом монтажных работ, необходимо произвести расчет комплектующих потолка Армстронг. Это действие поможет вам сэкономить время и средства

Что в современных реалиях немаловажно

Что в современных реалиях немаловажно

Это действие поможет вам сэкономить время и средства

Что в современных реалиях немаловажно

Потолочные карнизы

Очень часто вместе с подвесными потолками устанавливаются потолочные карнизы. Их изготавливают из ПВХ или алюминия. Используются для создания системы крепления штор. Системы карнизов, благодаря большому разнообразию комплектующих, позволяет создать шину, даже, очень сложной конфигурации

Какие комплектующие для потолочных карнизов можно приобрести?

Потолочный профиль. Бывает двух и трехрядным. Изготавливают его,в основном, из ПВХ, очень редко из алюминия. Окрашивается в белый цвет. Закрепляют профиль саморезами или дюбель-гвоздями.

Поворотный трехрядный профиль

Заглушка это финишный элемент, который устанавливается в последнюю очередь.

Изготавливается из ПВХ.

• Соединитель потолочной планки. Имеет П-образную форму. Служит для соединения потолочных профилей между собой.
• Крючки крепления для штор.
• Багетная планка. Может изготавливаться из различных материалов. Обеспечивает высокую декоративность всей системы, скрывая начинку потолочного карниза.

Багетная планка с шиной

Теперь вы знаете, какие комплектующие потолочной системы армстронг распространены в настоящее время. Из каких материалов они изготовлены, когда их можно использовать. Узнали, какие потолочные панели существуют, а также подробно рассмотрели системы потолочных карнизов.

Производство

Сегодня заводы, производящие Armstrong, находятся по всей Европе: функционирует 42 фабрики в 12 странах мира. В июне 2015 года было создано производство и в России. Именно там начали создавать модель экономкласса «Байкал», разработанную специально для нашей страны. Такие покрытия – это высококачественный материал, удобная в эксплуатации конструкция и легкая сборка.

Потолками Armstrong принято называть любые подвесные потолки, которые обычно устанавливаются в офисах и представляют собой заполненные ячейки размером 600х600 мм. Это не совсем верно, так как необходимо использовать исключительно панели этого производителя, а не только принцип создания конструкции.

Основой для потолочных плит типа Armstrong выступает минеральное волокно с примесями латекса, крахмала, целлюлозы либо гипса. В наиболее бюджетных образцах содержится больше крахмала, а в дорогостоящих – латекса, повышающего влагостойкость. От соотношения крахмала и латекса зависит прочность и способность материала сопротивляться влаге.

Плитки складываются в кипы, проложенные плотной бумагой, и запечатываются в полиэтилен при помощи вакуума, чтобы материал сохранял идеальное состояние во время транспортировки и хранения. Максимальное количество плит в упаковке – 22 штуки, что хватает на оформление практически 8 кв. м потолка.

Выделяют три разновидности плиточных кромок:

• Microlook. Имеет не очень широкий ступенчатый край. Предназначена для подвесных конструкций, ширина которых не более 1,5 см.
• Tegular. Кромка наделена широким ступенчатым краем. Используется в подвесных системах, ширина которых не превышает 2,4 сантиметра.
• Board – это многофункциональная кромка с ровным краем, подойдет для обеих разновидностей механизмов.

Толщина плит составляет от 0,8 до 2,5 см, а вес может достигать 8 кг. Наиболее продающиеся панели обладают белым цветом, однако покупателям доступны всевозможные варианты цветов и фактур. Светоотражающая способность потолка не превышает 90%.

Существуют следующие требования производителя:

• тип поперечных планок должен соответствовать боковому профилю плиты;
• сборку лучше всего осуществлять «лесенкой»;
• дополнительные подвижные элементы, например, ярусы, прикрепляются к изначальному потолку на отдельных подвесах, не являющихся частью основной конструкции;
• индивидуальные лампы также прикрепляются к базовому потолочному перекрытию;
• работы проводятся с использованием стремянок, а на большой высоте – страховочных поясов.

Стандартная техкарта потолка Armstrong регламентирует все: от предварительных чертежей до завершения монтажа, включая осветительные приборы.

Расчет потолка Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

• Выяснить, какая цена будет на подвесной потолок Армстронг.
• Подсчитать расход материалов.
• Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам

Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы. Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают

И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

1. Обрезной ряд должен находиться у дальней от входа стены.
2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
   • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
   • продольного (1200 мм) – 1,60 м/кв. на м потолка;
   • поперечного (600 мм) – 0,80 м/кв. на м потолка;
   • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
   • подвесов – 0,6 шт./кв. на м потолка.
2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
   • несущего надо – 0,84 м/кв. на потолочный метр;
   • продольного – 1,68 м/кв;
   • поперечного – 0,87 м/кв;
   • периметрального – 0,5 м/кв;
   • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения

Рейтинг производителей потолков типа Армстронг

По советам экспертов и по мнению потребителей, при выборе лучше отдавать предпочтение следующим брендам.

Armstrong

Американский бренд, с которого все и начиналось. Сегодня у него – широкий ассортимент. Самые популярные коллекции:

• Плиты Baikal, Oasis – бюджетные, но востребованные варианты. У них стильный дизайн (червоточины на белом фоне), высокое качество: влагостойкость, шумоизоляция, длительный срок службы (толщина блоков – 12 мм). Подойдут в дома и офисы.
• BioGuard – покрываются бактерицидным составом, поэтому широко используются в медицинских учреждениях, на пищеблоках, в фармацевтике (класс чистоты ISO 5). Устойчивы к царапинам. Толщина блока – 15 мм. Влагостойкость – до 95%.
• Dune Supreme – дизайнерская линейка с шероховатой поверхностью (на ней не видны загрязнения). Влагоустойчивость – до 99%.

Продукция сертифицирована.

AMF

Немецкий бренд, который предлагает качественные подвесные потолки Armstrong. Плиты для него делают из минерального волокна, био-растворимой минеральной ваты с глиной. Это обеспечивает:

• высокий уровень звукопоглощения – 0,45 (для сравнения: у бренда Armstrong – до 0,55);
• уровень светоотражения – 85%;
• влагостойкость – 90%.

Толщина плит – 13 мм, есть разные дизайны.

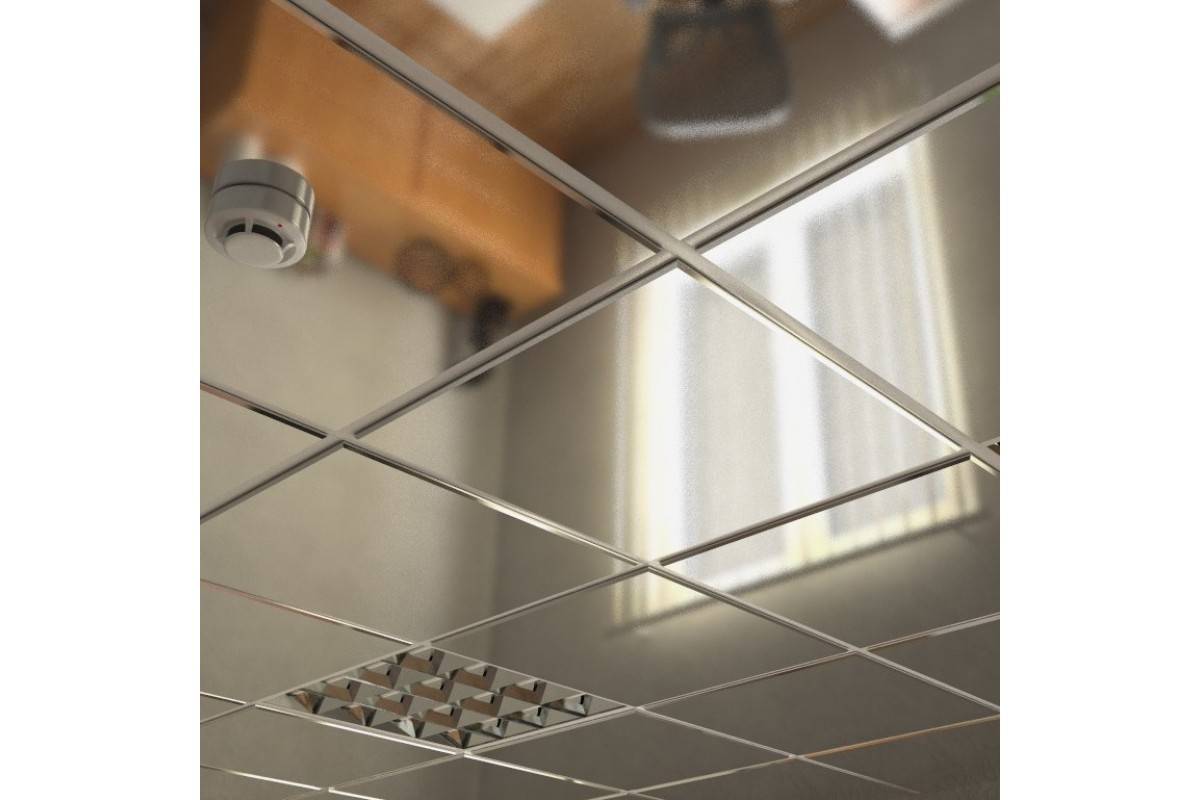

Албес

Отечественная торговая марка, которая предлагает потолки типа Армстронг из металла от производителя. Это модульные конструкции, которые подойдут для отделки квартир, офисов, общественных помещений. Плиты для них сделаны из алюминия толщиной 0,32–0,4 мм.

Особенности:

• есть разные оттенки – металлик, золото, суперхром, крашеные белые;
• можно выбрать фактуру – глянцевая, матовая, с перфорацией;
• водостойкость – плиты устанавливаются в ванных комнатах, на кухне, на балконе;
• огнестойкость – металл не горит, а в краске, которой он покрывается, содержатся огнеупорные вещества;
• гигиеничность, простота ухода – достаточно мыть водой.

Bafoni

Итальянская торговая марка, продукция которой ценится за:

• Широкий модельный ряд – есть плиты, имитирующие дерево, золото, серебро. В цветовой гамме – больше 20 оттенков. Можно заказать зеркальные элементы.
• Обилие размеров и форм – бренд выпускает квадратные, прямоугольные, восьмиугольные кассеты.
• Возможность экспериментов – есть готовые панели с узорами, к тому же на плиты можно наносить рисунки самостоятельно.
• Обилие фактур – у этого производителя можно купить глянцевые, матовые, перфорированные потолки Армстронг.
• Уровень шумопоглощения – до 75.
• Влагостойкость – до 100%.
• Степень светоотражения – до 87%.
• Гигиеничность, огнестойкость.
• Возможность устанавливать любые светильники.

Продукцию Bafoni любят дизайнеры – они сочетают в одной конструкции кассеты разных цветов, форм, фактур, добиваясь настоящих шедевров на потолке.

KRAFT

Украинский бренд, продукция которого известна уже во всем мире. Делает решетчатые подвесные потолки, которые за счет структуры плит выглядят монолитными конструкциями.

Преимущества:

• На выбор разные размеры решеток, в каталоге – больше 500 цветов. Есть плиты с пирамидальными перегородками, эффектом жалюзи.
• Класс горючести – Г1. Благодаря структуре, обеспечивается максимальное дымоудаление в случае пожара.
• Срок эксплуатации – до 50 лет.
• Есть линейка теплоизоляционных акустических панелей из древесного волокна. Ими также обшивают стены, перегородки.

Производитель специально разработал для своих потолков типа Армстронг светодиодные светильники – Грильято. Монтируя их разными способами вместе с плитами, добиваются необычных дизайнерских решений.

Другие бренды, заслуживающие внимания: Geipel (Германия), Miwi (Китай). Светильники для конструкций можно посмотреть у компании Northcliffe.

Производство

Сегодня заводы, производящие Armstrong, находятся по всей Европе: функционирует 42 фабрики в 12 странах мира. В июне 2015 года было создано производство и в России. Именно там начали создавать модель экономкласса «Байкал», разработанную специально для нашей страны. Такие покрытия – это высококачественный материал, удобная в эксплуатации конструкция и легкая сборка.

Потолками Armstrong принято называть любые подвесные потолки, которые обычно устанавливаются в офисах и представляют собой заполненные ячейки размером 600х600 мм. Это не совсем верно, так как необходимо использовать исключительно панели этого производителя, а не только принцип создания конструкции.

Основой для потолочных плит типа Armstrong выступает минеральное волокно с примесями латекса, крахмала, целлюлозы либо гипса. В наиболее бюджетных образцах содержится больше крахмала, а в дорогостоящих – латекса, повышающего влагостойкость. От соотношения крахмала и латекса зависит прочность и способность материала сопротивляться влаге.

Плитки складываются в кипы, проложенные плотной бумагой, и запечатываются в полиэтилен при помощи вакуума, чтобы материал сохранял идеальное состояние во время транспортировки и хранения. Максимальное количество плит в упаковке – 22 штуки, что хватает на оформление практически 8 кв. м потолка.

Выделяют три разновидности плиточных кромок:

• Microlook. Имеет не очень широкий ступенчатый край. Предназначена для подвесных конструкций, ширина которых не более 1,5 см.
• Tegular. Кромка наделена широким ступенчатым краем. Используется в подвесных системах, ширина которых не превышает 2,4 сантиметра.
• Board – это многофункциональная кромка с ровным краем, подойдет для обеих разновидностей механизмов.

Толщина плит составляет от 0,8 до 2,5 см, а вес может достигать 8 кг. Наиболее продающиеся панели обладают белым цветом, однако покупателям доступны всевозможные варианты цветов и фактур. Светоотражающая способность потолка не превышает 90%.

Существуют следующие требования производителя:

• тип поперечных планок должен соответствовать боковому профилю плиты;
• сборку лучше всего осуществлять «лесенкой»;
• дополнительные подвижные элементы, например, ярусы, прикрепляются к изначальному потолку на отдельных подвесах, не являющихся частью основной конструкции;
• индивидуальные лампы также прикрепляются к базовому потолочному перекрытию;
• работы проводятся с использованием стремянок, а на большой высоте – страховочных поясов.

Стандартная техкарта потолка Armstrong регламентирует все: от предварительных чертежей до завершения монтажа, включая осветительные приборы.

Основное устройство потолков Армстронг

5 разновидностей Armstrong

Вашему вниманию предлагается еще одна классификация подвесных панелей. В соответствии с ней, все потолки

Армстронг можно разделить на 5 видов:

1. Недорогой эконом-класс (Оазис, Байкал). Один из самых востребованных и популярных вариантов. Сочетает в себе максимум комфорта и минимум затрат клиента. Приобрести плиту можно по действительно доступной цене, изделия отличаются высоким качеством, приличным дизайном.
2. Функциональный класс (Прима). Отличается дополнительной защитой от влаги. Представляете – даже при 95% влажности плиты Прима не меняют свою форму.
3. Акустический класс (Ультима). Обеспечивает надежную защиту от шума извне.
4. Гигиенический класс, также известный как Биогуард. Описание данного типа потолков выглядит следующим образом: не боятся горячего пара, защищены от налипания жира. Как вы уже догадались, лучше всего покупать Биогуард для кухни и столовой.

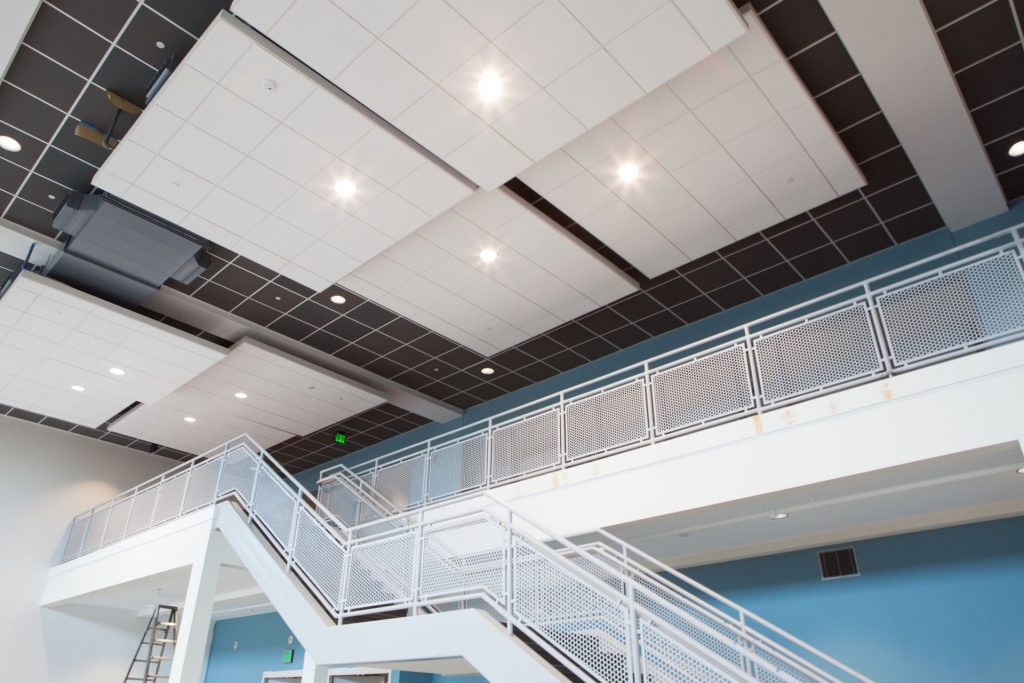

5. Дизайнерский класс. Имеет оригинальный внешний вид, используется для придания помещению особого, уникального стиля.

Монтаж потолка Армстронг

Монтаж потолка Армстронг

Как спланировать потолок армстронг

Расчет материалов для потолка можно провести несколькими способами:

• Проще всего рассчитать потолок армстронг будет на сайте одного из установщиков или производителей данной конструкции. Имеющиеся на данных сайтах калькуляторы быстро и точно предскажут будущие затраты
• Если есть желание заниматься потолком самостоятельно, то необходимо знать принцип монтажа потолков армстронг, а также измерить площадь и периметр помещения. Для того, чтобы точнее произвести расчет, приводятся данные на участок, имеющий площадь 100м2. Узнав цену у производителя, потребитель сможет определить финансовый расход подвесного потолка армстронг.
• Планируя освещение, необходимо знать для чего будет использоваться помещение. Так, обыкновенно требуется две лампы на 10м2 потолка, но исходя из функций помещения, это количество может быть, как увеличено, так и уменьшено.
• При длине помещения от 3,7м возникнет вопрос: что делать, ведь основная направляющая ограничена заданной длиной. В таком случае подключаются дополнительные соединительные материалы, которые позволят скрепить воедино две основные направляющие, что позволит довести общую длину направляющей до 7,4м. При необходимости ее всегда можно подрезать.
• Чтобы понять, какое количество шурупов и дюбелей потребуется на потолок, можно попытаться рассчитать исходя из количества подвесов, а также креплений пристеночного угла на расстоянии около 35 см друг от дружки.
• В просторных помещениях расход материалов на потолок армстронг лучше определять онлайн калькулятором, нежели вручную, так как при площади комнаты от 200м2, не говоря уже о 1000м2, начинаются проблемы с расчетом материалов и комплектующих, а машина легко обрабатывает любые площадки в короткий срок, позволяя сэкономить время и нервы.

Монтаж потолка армстронг, смотрите на видео:

Небольшой совет:

• Для крепления подвеса в бетонное перекрытие будет лучше применять дюбели, имеющие грибок у входного отверстия, так как это не позволит ему провалиться в воздушные пустоты, которые присущи бетонной стене. Обыкновенно в комплекте с дюбелем, диаметр которого составляет 6мм, продается, также, шуруп, диаметром до 5мм.
• При использовании ударного дюбели, необходимо подбирать соответствующий шуруп, а именно тот, который будет наиболее плотным и крепким. Несоответствие дюбеля и шурупа может привести к плохому креплению деталей потолочной конструкции. Например, любую часть потолка можно будет оторвать, лишь несильно дернув одну из направляющих, что вполне может произойти при ремонте коммуникаций.

Потолки армстронг являются одними из самых популярных потолочных конструкций уже долгое время, благодаря возможности их размещения на любой площади. Кроме того, они практичны и непритязательны, а также позволяют иметь постоянный доступ ко всем коммуникациям, расположенным на потолке. » Как рассчитать натяжной потолок: что влияет на стоимость».

Параметры плитки для армстронга и особенности расчетов

Размеры потолочных плит составляют 61х61 см или 61х121,9 см. Вторые употребляются всё реже по той причине, что потолок из них не отличается высокой прочностью.

Чтобы определить нужное число плиток следует разделить площадь всего потолка на площадь одной плитки. Желательно приобрести на несколько штук больше.

Для расчета количества направляющих нужно умножить площадь потолочной поверхности на коэффициент, разделить результат на длину профиля.

Величина коэффициента определяется в зависимости от длины направляющей. Узнать количество пристеночного канта можно, разделив периметр потолка на стандартную длину канта. Его размер составляет 305 см.

Комплектующие детали вспомогательного типа

К неосновным или опорным элементам нужно отнести стартовый или пристенный угол для потолка Армстронг. Сборка потолочного каркаса начинается с выбора уровня размещения будущей облицовки и монтажа уголка. Данный тип комплектующего чаще всего изготавливается из алюминия. Уголок воспринимает часть веса потолка, а кроме того, закрывает торцы несущих профилей.

Уголки, как комплектующие, могут выбираться произвольно, исходя из дизайна и интерьера помещения.

Кроме уголковых профилей, нужно указать вспомогательные комплектующие – петли и дюбеля с зацепами. Обычно они имеют универсальный размер и сечение, поэтому детали можно покупать отдельно или использовать от других комплектов.

Обзор популярной плитки

Стоит подробнее рассмотреть виды плит для потолка Армстронг, которые различаются по размерам, цвету, фактуре:

• Байкал. Плитка белого цвета с темными крапинами по всей внешней плоскости.
• Оазис. Белый тон плитки не имеет оттенка, но дополнен текстурированной шероховатой поверхностью.
• Татра. На белом фоне ламелей есть явные крапины черного цвета. Выпускается плитка с двумя видами кромок – Board, Tegular.
• Прима. Производители предлагают плитку в 6 вариантах поверхности, которые сочетаются со всеми видами профилей. Прочный и долговечный материал стойко переносят механические воздействия и высокий уровень влажности.

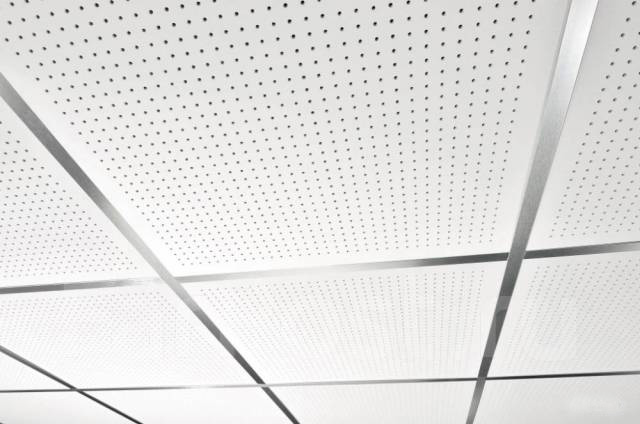

• Акустическая. Такие плиты имеют высокий уровень звукоизоляции. Серии – Ультима, Оптима, Сабиа.
• Гигиеническая. Это вариант отделки, дополненный специальным покрытием, которое препятствует размножению бактерий. Материал огнестойкий, влагостойкий, хорошо переносит механические воздействия и при этом прост в уходе. Такие плиты можно монтировать на потолок в больницу, медицинский центр, другие учреждения с высокими требованиями к экологичности и чистоте отделки. Серии Биогард, Майлар.

Также в продаже есть влагостойкие плиты серии Ньютон со специальной пропиткой и дизайнерские коллекции (Графис) для воплощения оригинального потолочного декора.

Плюсы и минусы подвесного потолка «Армстронг»

Подвесной потолок «Армстронг» является одной из самых распространённых в мире систем для чистовой отделки интерьеров, благодаря наличию огромного количества плюсов:

• Широкое разнообразие цветовых решений, фактур и конструкций плиток, что позволяет подобрать наиболее подходящую по стилистике интерьера конструкцию.
• Один из самых доступных вариантов подвесного потолка на рынке, при условии применения стандартных решений.

• Простота установки профилей, подвесов и облицовочных плиток.

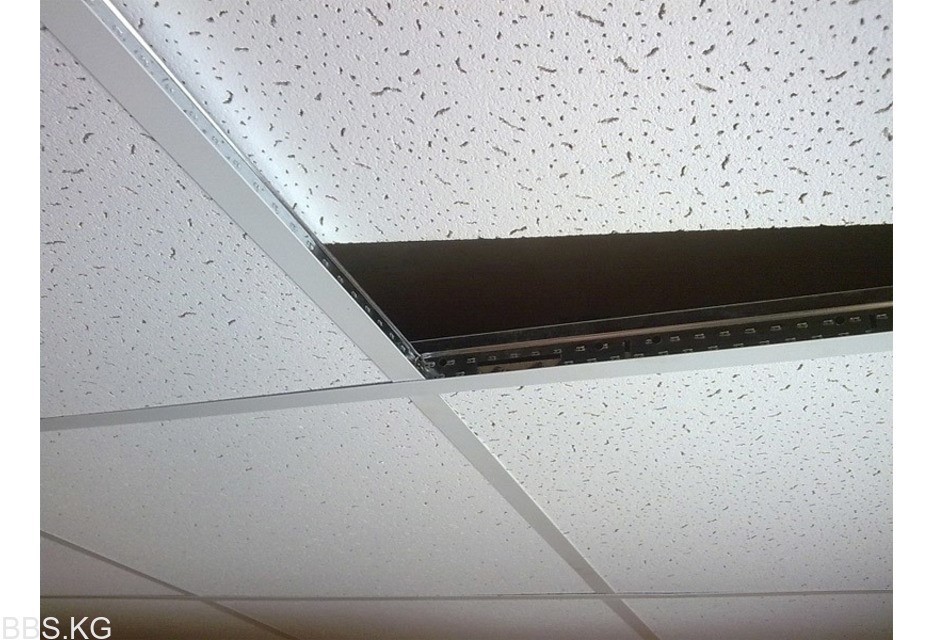

• Высокая степень ремонтопригодности конструкции – при поломке одной из плиток, достаточно извлечь её и заменить на новую, что отнимает не более 5 – 10 минут.
• Удобство использования запотолочного пространства для прокладки скрытых инженерных коммуникаций – труб, вентиляционных коробов, силовой и слаботочной кабельной продукции, без необходимости штробления потолка с нарушением структуры плиты перекрытия, что нередко приводит к ослаблению её несущей способности.

Небольшой собственный вес всех конструктивных элементов позволяет монтировать потолок «Армстронг» как к железобетонным плитам перекрытия, металлическим или деревянным балкам, а также к лёгким элементам из профнастила.

В то же время, несмотря на явные преимущества, такая конструкция также имеет ряд незначительных минусов:

Большая часть вариантов, представленных в продаже, представляет собой типовые конструкции из стандартных клеток 600 х 600 мм, что существенно ограничивает дизайнерские решения.

• В случае покупки фактурных, стеклянных, металлических или других уникальных плиток, они могут стоить в несколько раз дороже.
• Минимальное расстояние монтажного горизонта потолка «Армстронг» от низа плиты перекрытия составляет от 150 – 200 мм и более. Эта проблема особенно актуальна для жилых комнат в «хрущёвках» или других домах, где высота помещений может быть до 2.8 м и ниже.
• Учитывая, что большинство облицовочных плиток в данной системе не подлежат фиксации, при сильном сквозняке, они могут вылетать из элементов подсистемы от давления ветра.

Асбоцементные плитки быстро впитывают влагу, размокают и разрушаются

Их нельзя применять в санузлах, а, при затоплении помещений из-за аварии, необходимо менять полностью весь потолок

Облицовочные элементы являются очень хрупким материалом, даже незначительное нажатие может привести к их разрушению, в связи с чем, временный демонтаж элементов для замены осветительного прибора следует вести с повышенной осторожностью

Перечисленные выше недостатки носят субъективный характер, и многие собственники объектов недвижимости их просто не замечают, из-за чего популярность таких подвесных систем для потолков только растёт с каждым годом.

Особенности расчета, закупки, монтажа

После того, как составлено представление о том, что такое потолок Армстронг, какие размеры плитки есть, можно переходить к расчетам и монтажу.

Среди пунктов, которые придется учесть при закупке всего необходимого для монтажа, есть важные моменты. К таковым относится количество:

Плит.

Фото: плиты

Направляющих.

Фото: направляющие

Пристеночного канта.

Фото: пристеночный кант

Расчет требуемого объема материалов

Теперь непосредственно к главному вопросу – проведение расчетов. Первый момент, с которым нужно определиться покупателю – это размер плитки. Для проведения расчетов будет применяться размер плит 60 на 60 см. Поскольку они наиболее часто используются.

Фото: квадратные плиты

Только после подсчета необходимого количества плит, можно будет перейти к определению количества направляющих, объема других элементов каркаса, светильников и т.д. В качестве примера будет рассмотрено помещение 6 на 12 метров.

Фото: Помещение с армстронгом

Таким образом, получается следующее. Для того чтобы снять нагрузку с конструкции, расчет объема несущих элементов, а перед этим и плит, будет производиться по меньшей стороне помещения. То есть, в одном ряду выйдет 10 плит.

6м = 1 ряд.

0.6 = длина одной плиты.

6/0.6=10 шт.

Исходя из длины помещения, получается, что таких рядов будет 20.

12м /0.6м = 20 рядов.

Пусть помещение подразумевает требование хорошего освящения и для  этого потребуется установка 20 ламп. В соответствии с этим считается общее количество панелей (плит) стандартного образца и тех, модулей, которые оборудованы лампами.

10шт* 12 рядов = 200 шт. – это общий объем плит.

Получается, что 20 из них это светильники.

Оставшиеся 180 – это стандартные плиты.

Кстати, для определения требуемого количества панелей можно исходить в расчетах и из периметра помещения. Для этого следует разделить площадь всего потолка  на величину одной плитки.
12м*6м= 72 кв. метра – площадь потолка.

0.6*0.6=0.36 кв. метра – площадь 1-ой плиты.

72 /0.036 = 200 шт.

Почему стоит использовать первый вариант расчета потолка Армстронг, если размер плитки неизменен? Потому что по нему меньше вероятность недосчитаться пары направляющих. При определенной сноровке, естественно, можно применять любой из методов.

Теперь вопрос количества направляющих. Они будут располагаться от одной стены к другой по ширине помещения, которая составляет 6 метров. Таких направляющих будет 19 штук, по количеству рядов за вычетом одной. Причина- на стенах плиты опираются на кант. Соответственно,

6м*19 рядов = 114 метров несущего профиля.

Фото: Направляющая, опирающаяся на кант

После определения объема базового каркаса, который служит опорой для двух сторон каждой из плит, нужно просчитать поперечный профиль. Каждая плита должна встать в квадрат. Ситуация аналогичная, потребуется 9 единиц по 12 метров. То есть, 10 рядов = 10 поперечных профилей и вычет одной штуки.

Теперь пристеночный кант, или просто уголок. Расчет количества здесь куда проще, чем для всего остального. Нужно только определить периметр помещения – этой величине равно общая длина канта. А именно:

12м*6м= 72м – общая длина уголка.

Количество дюбелей для крепления канта к стене понятие достаточно расплывчатое

Здесь крайне важно учитывать несущую способность и состояние стен. В нормальных условиях достаточно установить 3 дюбеля на трехметровый уголок

Т.е. 1 единица на 1 м. Если же стены ненадежные осыпаются и тому подобное, то количество мест крепления стоит увеличить.

Фото: Крепление уголка дюбелями

Количество подвесов определяется с использованием определенного коэффициента, который составляет 1.2 подвеса. То есть, потребуется общую площадь помещения разделить на этот показатель.

72м/1.2= 60 подвесов

Фото: установка на подвес

Опять же, если есть проблемы с несущей способностью потолка, то он может быть увеличен в зависимости от ситуации. По количеству подвесов требуется докупить такой же объем полуколец с дюбелями, которые будут монтироваться в потолок.

Любых материалов стоит брать с запасом, по меньшей мере, на 10 %. Причинами потери расходников могут быть как порча при работе, так и самый обычный брак.

Критерии выбора

При покупке такого подвесного потолка учитывают следующие параметры:

1. Толщина плиток. Чаще всего используют пластины толщиной 12 мм. Уменьшение этого показателя удешевляет стоимость, но негативно сказывается на эксплуатационных качествах. Тонкая пластина будет прогибаться под собственным весом, поэтому испортит внешний вид потолка. Изделия среднего и премиального ценового диапазона имеют толщину 15 мм и более.
2. Размер. Стандартными считаются плитки 60х60 см. По желанию заказчика делают пластины с другими габаритами.
3. Фактура. Для комнат общего назначения подходят гладкие пластины или имеющие хаотичное тиснение. При их монтаже не подбирают рисунок. В зависимости от дизайна комнаты выбирают матовые, глянцевые, перфорированные и другие модули.
4. Стоимость. К экономклассу относится дешевая, но не всегда качественная продукция китайских производителей. Такие европейские торговые марки, как Armstrong, Rockfon, выпускают недорогой товар хорошего качества, а также изделия средней ценовой категории и премиум-класса.

Особенности монтажа профиля

После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.

Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.
