Характеристики подкровельной гидроизоляционной мембраны: Инструкция

Введение

Современный дом должен быть не только комфортным, но и энергоэффективным, чтобы не пришлось переплачивать за комфорт. Для этих целей служат теплоизоляционные материалы. Для того чтобы утеплители верой и правдой прослужили положенный срок, предотвращали теплопотери, им тоже нужна защита. Вот такой защитой и является – пароизоляция.

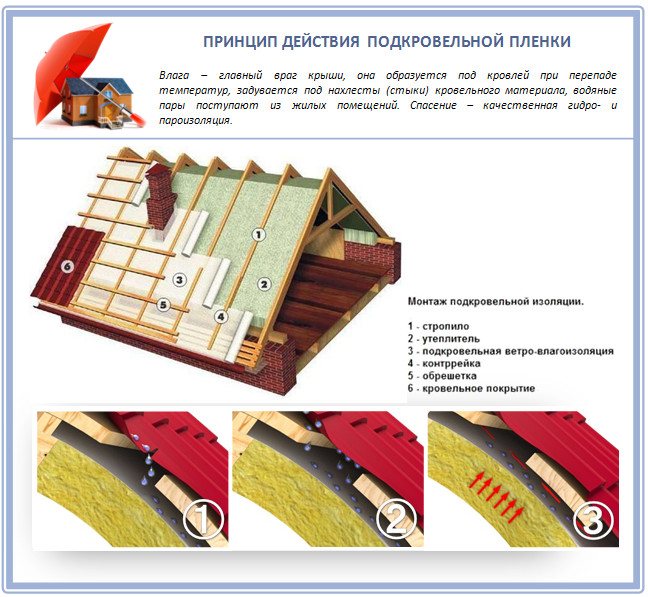

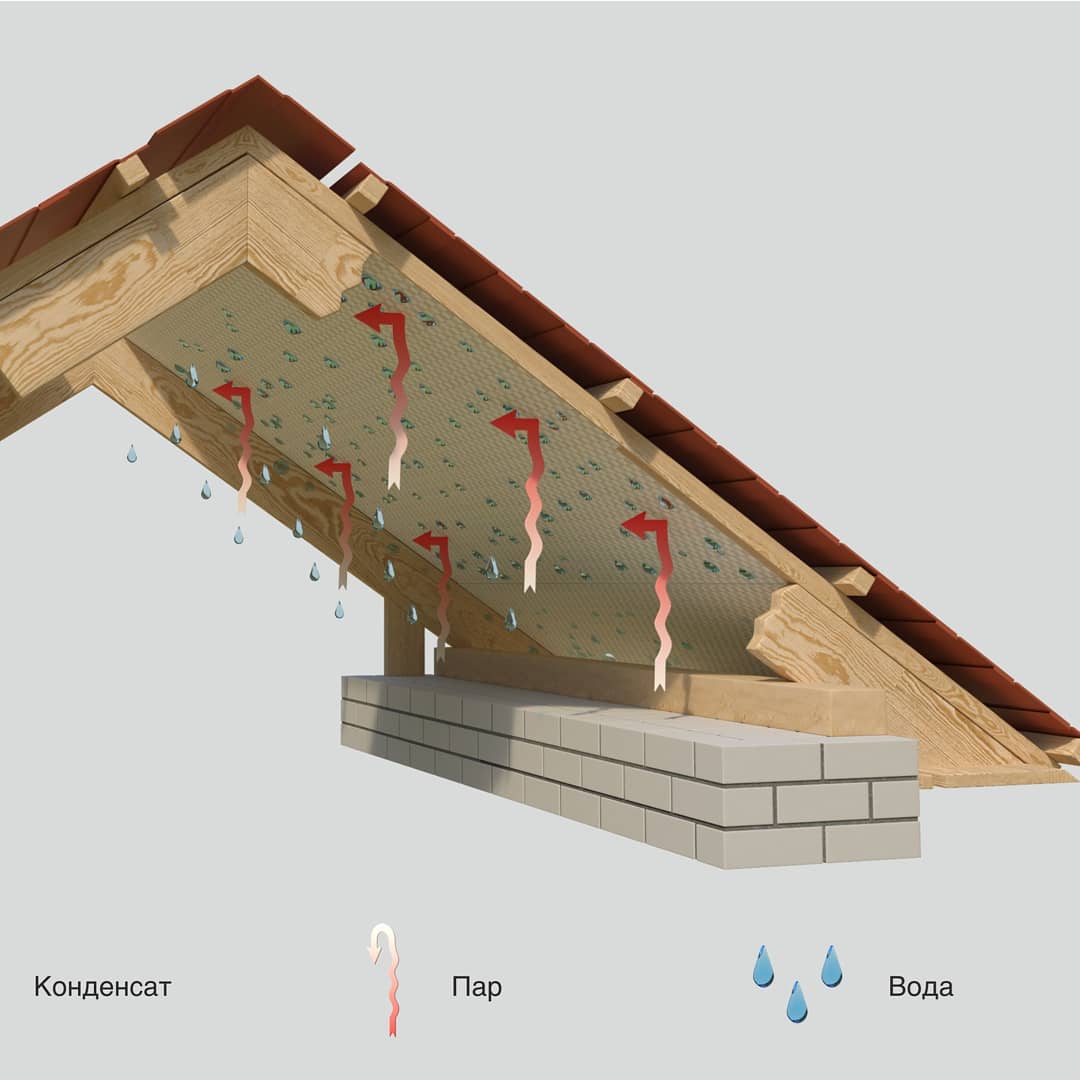

В любом доме из-за разности температур в помещении и в окружающей среде существует разница в давлении. Водяной пар стремится покинуть тёплое помещение в сторону холодного. Даже при наличии самой эффектной системы вентиляции, водяной пар в отапливаемых помещениях присутствует всегда. Проходя сквозь утеплитель (на границе тёплой и холодной зоны), пар превращается в конденсат, который оседает внутри утеплителя либо на его поверхности. Чтобы предотвратить переувлажнение, намокание, гниение, заплесневение, появление грибков в теплоизоляции, деревянных перекрытиях и применяют пароизоляцию, которая принимает на себя основной поток паров. Конденсат будет появляться в больших объёмах, когда в доме отсутствует пароизоляция, даже при правильно сконструированных продухах и вентзазорах.

На этом этапе возникает множество вопросов

Какой стоит выбрать, какова оптимальная толщина, из чего он должен состоять и какой стороной его правильно крепить? Что именно использовать для пароизоляции крыш, стен и полов в каркасных, кирпичных домах или в банях? Как монтировать? С какой стороны от утеплителя крепится пароизоляция? Важно помнить, что пароизоляция (защищает дом изнутри от влаги) и гидроизоляция (защищает дом снаружи от атмосферных явлений) это не одно и тоже

Ведущие производители мембран

Кровельные и подкровельные мембраны — востребованный материал, потому их производством занимаются сотни компаний по всему миру. В нашей стране наиболее широко представлена продукция следующих торговых марок: «Стройпластполимер», «Технониколь», «Тайвек», «Стротекс».

«Стройпластполимер»

Акционерное общество «Стройпластполимер» организовано на базе завода, действующего с 1950 года. Расположено в Екатеринбурге. Предприятие располагает развитой дилерской сетью, позволяющей приобретать ПВХ-мембраны «от производителя», то есть без посреднических наценок.

Выпускаются два вида ПВХ мембран:

• «Кровлелон»;
• «Пластфоил».

Мембраны «Пластфоил» обладают хорошими гидроизоляционными качествами

Стоимость рулона с размерами 2х20 м составляет 17,2–24 тыс. руб.

«Технониколь»

Крупный российский концерн, располагающий не только несколькими заводами, но и исследовательским центром. Последний занимается разработкой новых технологий и материалов. Им была создана, к примеру, уникальная система «3-P», повышающая устойчивость ПВХ к ультрафиолету. Технология запатентована, права на неё принадлежат исключительно концерну «Технониколь».

Компания «Технониколь» выпускает мембраны для регионов с умеренным, жарким и холодным климатом

Компания выпускает строительные материалы в весьма широком ассортименте, в том числе и несколько видов кровельных мембран:

1. Logicroof-Arctic. Армированная ПВХ мембрана для регионов с холодным климатом. 20-метровый рулон шириной 2,1 м и толщиной 1,5 мм стоит 27888 руб.
2. Logicproof VRP. Однослойная мембрана с армированием. При толщине 1,2 мм стоимость рулона размером 2,05х25 м — 19 тыс. руб. Рулон 2,05х20 м (1,5 мм) стоит 18,5 тыс. руб.
3. Ecoplast VGR. Цена рулона 2,05х20 м (1,5 мм) — 13,5 тыс. руб.
4. Plastroof VRP. При толщине 1,2 мм рулон имеет размеры 2,05х25 м, цена — 14 тыс. руб. При толщине материала 1,5 мм размеры рулона — 2,05х20 м, стоимость — 14,3 тыс. руб.

Tyvek

Владельцем торговой марки является компания Dupont (США). Производитель выпускает диффузионные и супердиффузионные мембраны из полиэтилена. Особенности продукции:

• обладает высокой прочностью при малом весе;
• не пылит;

• имеет гладкую поверхность, не препятствующую стеканию воды.

Предлагается несколько видов подкровельных диффузионных мембран:

1. Soft. Мембрана однослойная, удельный вес составляет 80 г/м2. Относительное удлинение при разрыве — более 15%. Сопротивление разрыву образца шириной 5 см: 250 Н. Диапазон рабочих температур: от -73 до +100 °C. Под воздействием ультрафиолета мембрана сохраняет свои свойства в течение 4 мес. Стоит рулон (1,5 х 50 м) 4950 руб.
2. Solid. Мембрана с отражающим покрытием. Усиливает теплоизоляционный эффект за счёт отражения инфракрасного излучения. Цена 50-метрового рулона шириной 1,5 м составляет 6500 руб.
3. AirGuard SD Эта мембрана применяется в крышах мансард в качестве пароизоляции (настилается под стропилами и утеплителем). В отличие от обычных пароизоляционных плёнок она пропускает пар, но ограниченно, так, чтобы его было недостаточно для конденсации в утеплителе и на стропилах. Крыша получается «дышащей», что позволяет уменьшить интенсивность вентиляции, а вместе с ней и теплопотери. Цена — 9200 руб. за рулон 1,5 х 50 м.

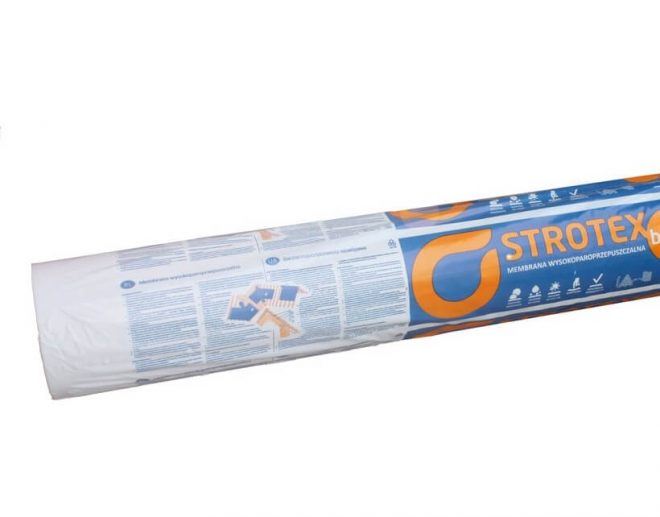

Strotex

Ещё один производитель диффузионных и супердиффузионных мембран — польская компания Foliarex, владелец торговой марки Strotex.

Мембраны Strotex выпускаются в нескольких исполнениях — с повышенной, обычной прочностью, антиконденсатным слоем

Предлагается несколько разновидностей:

1. Strotex SL PP. Мембрана отличается повышенной прочностью: усилие на разрыв образца шириной 5 см составляет 650–550 Н. Стабильность при УФ облучении сохраняется 1 месяц.
2. Strotex 110 PP. Мембрана с обычной прочностью — 300–250 Н/5 см. Увеличен срок стабильности при УФ излучении до 3 мес.
3. Strotex AC. Мембрана с антиконденсатным слоем. Ворсистое покрытие впитывает влагу, не давая ей стекать на строительные конструкции. Затем вода постепенно испаряется, пар удаляется через продуваемый зазор. Это самый прочный представитель линейки: сопротивление разрыву составляет 950–900 Н/5 см. Впечатляет и устойчивость к УФ-излучению: 6 мес.

Средняя стоимость продукции компании Strotex составляет 1000–2400 руб./рул. (75 м2).

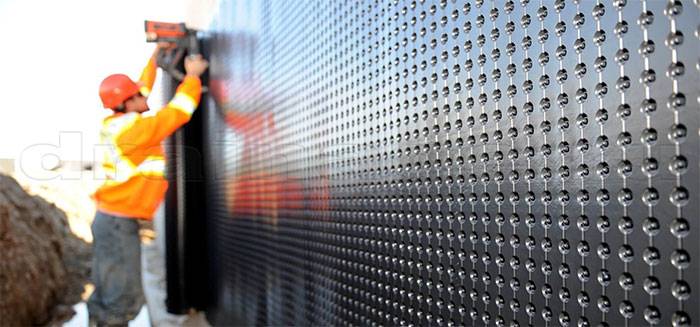

Применение профилированных мембран

Защита гидроизоляции фундамента. Полотно укладывают поверх гидроизоляционного слоя, чтобы защитить его от контакта с почвой, от механических повреждений при осадке, смещении грунта, от действия агрессивной химии в составе грунтовых вод. Материал дополнительно защищает гидроизоляцию от увлажнения поверхностными (талыми, дождевыми водами), от повреждения гидроизоляционного слоя при обратной засыпке траншей после окончания строительных работ. Если рядом с домом есть растения с развитыми корневыми системами, мембранный слой не даст им разрушать гидроизоляцию и бетон.

Профилированная мембрана может устанавливаться поверх оклеечной (рулонной) или мастичной гидроизоляции, что увеличивает срок службы материалов, повышает их надежность.

Организация пристенного дренажа. Материал укладывают рельефной стороной наружу, чтобы защитить стенки фундамента от увлажнения во время дождей и таяния снегов, в периоды сезонного повышения уровня подземных вод. Мембрана отделяет стенки фундамента от влажного грунта. Наличие рельефных выступов повышает эффективность дренажа, ускоряет сток воды в более глубокие слои грунта (до 5 л/м2). Dода отводится быстрее по сравнению с отсыпкой песком или щебнем. На стенки фундамента не действует давление воды, и это уменьшает риск протечек.

Если для пристенного дренажа используются установленные по периметру фундамента профилированные мембраны, для обратной засыпки траншей или котлована можно использовать обычный грунт, что снижает общую стоимость работ. Дополнительно бетон и гидроизоляция оказываются защищенными от прорастания корней растений, от действия агрессивной химии в составе подземных вод.

Чтобы обеспечить фильтрацию стекающей воды, нужно использовать профилированные мембраны со слоем термоскрепленного геотекстиля. В этом случае при работе пристенного дренажа мембранный материал не будет заиливаться.

Вентиляция для подземных строительных конструкций. Для стенок фундамента, заглубленных стен, цоколей, других увлажняющихся подземных конструкций вентиляцию можно организовать с помощью мембранного полотна. Материал можно устанавливать с внутренней или с наружной стороны стенки. При устройстве внутренней вентиляции мембрану крепят гладкой стороной к стене, а поверх нее наносят штукатурный слой или гипсокартон. Для циркуляции воздуха сверху и снизу полотна оставляют зазоры. С наружной стороны стенки вентиляцию организуют, устанавливая материал шипами внутрь. Воздух циркулирует в пространстве между ними, и это помогает отводить влажные испарения.

Устройство отмостки. Профилированная мембрана со слоем термоскрепленного геотекстиля укладывается по периметру здания горизонтально, с уклоном от стен к грунту. Поверх выполняется отсыпка гравием, грунтом, укладка тротуарной плитки, другая отделка. Вода эффективно отводится от стен здания, снижается риск морозного пучения грунта. Срок службы такой отмостки — до 60 лет.

Виды мембран

Главное отличие мембран от пароизоляционных пленок состоит в их способности пропускать пар, выходящий изнутри помещения, и одновременно задерживать влагу, проникающую снаружи. Мембраны классифицируются по степени паропроницаемости:

Псевдодиффузионные (до 300 г/м 2 в сутки). Это перфорированные пленки, которые нужно укладывать с вентиляционным зазором. Они подходят для обустройства неутепленной кровли из шифера или битумного листа.

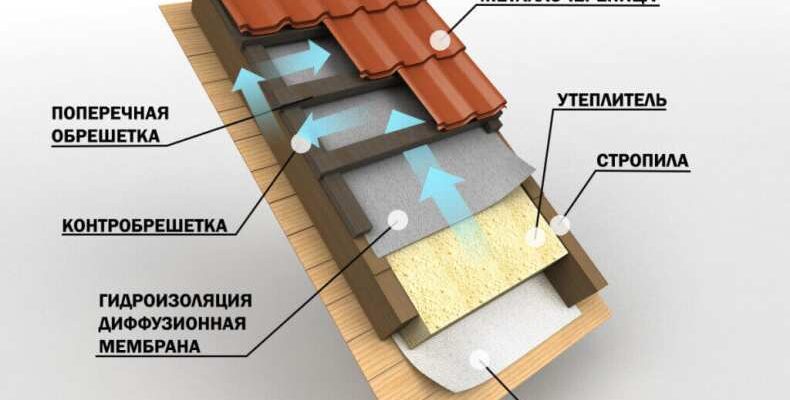

Диффузионные (400-1000 г/м 2 в сутки). Укладываются без вентиляционного зазора, защищают от ветра и влаги. Подходят для каркасных стен и вентилируемых фасадов.

Супердиффузионные (от 1000 г/м 2 в сутки). Монтируются непосредственно на утеплитель, подходят для обустройства крыши из металлического профиля либо черепицы.

Разделительные диффузионные. Предназначены для защиты кровельных покрытий, подверженных коррозии (медь, сталь, алюминий, цинк-титановый сплав). Оптимальны для пологих и плоских крыш, кровли сложной формы.

Применение мембраны для крыш

Чаще всего мембранные кровли выбираются для укладки на плоских либо слегка наклоненных крышах. Но благодаря пластичности и прочности их можно монтировать и на верхних конструкциях строений с более крутой и сложной формой. Ими без проблем покрываются даже округлые купола.

Ремонтируется она при помощи специальных лент с клеящей основой. Вместо обычного клея на них нанесена смесь, которая заставляет полимеры поврежденной поверхности вступать в химическую реакцию и соединяться в единое целое. В итоге применения таких заплаток опять получается бесшовное покрытие с отличной гидроизоляцией.

Плоские крыши производственных объектов

Практически все разновидности рассматриваемых мембран для кровли можно после монтажу красить

Особую осторожность здесь надо проявлять только с поливинилхлоридной модификацией. Она чувствительна к воздействию многих химических соединений

Плоские участки крыши частных домов

Монтаж профилированного материала

Перед тем как приступить к монтажу шипованной гидроизоляции, необходимо очистить обрабатываемую поверхность от грязи и пыли. Основания фундамента из бетона обязательно грунтуются праймером.

Наружная стена обрабатывается битумной мастикой. Мембрана укладывается шипами внутрь, за исключением тех случаев, когда планируется использование геополотна.

Для соблюдения технологических правил следует укладывать листовой материал внахлест (50 мм), воспользовавшись профилированными защелками, которые расположены по краям листов.

Окончательная фиксация изоляции осуществляется при помощи дюбелей. К бетонной поверхности гидроизоляционная мембрана с профильной структурой придавливается прижимной планкой.

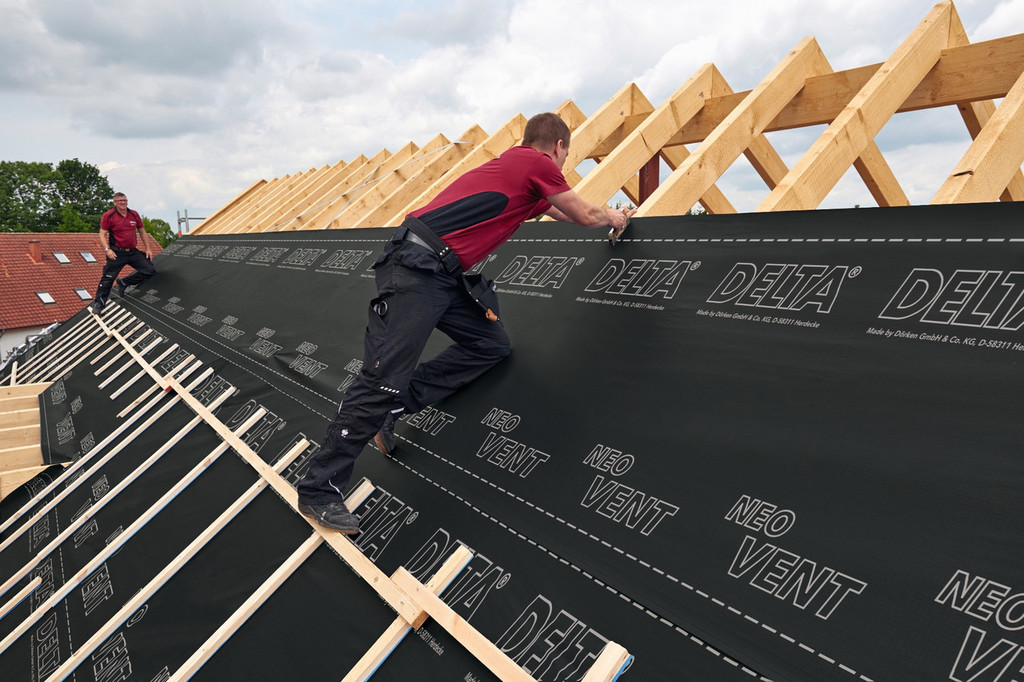

Проведение монтажа ветрозащитной мембраны

Перед тем, как начинать монтаж данного средства, необходимо внимательно ознакомиться с его инструкцией, которая находится на рулоне. Также нужно соблюсти следующие нюансы:

• Влаго-ветрозащитные пленки, которые не имеет принта, можно устанавливать абсолютно любой стороной к теплоизолятору.
• Если вы проводите монтирование супердиффузионных мембран, то при данной процедуре сторону, на которой изображается логотип, необходимо монтировать наружу.
• На теплоизоляционных кровлях нужно сделать двойное отверстие вентиляции. Зазор должен находиться между теплоизолятором и пленкой, а также между пленкой и покрытием кровли. Размер вентиляционного отверстия – пять сантиметров.
• Во время монтажа по вертикали материал плотно прилегает к теплоизолятору. В данном случае зазор вентиляции делают меж мембраны и внешней обшивки. Размер данного вентиляционного зазора – три сантиметра.

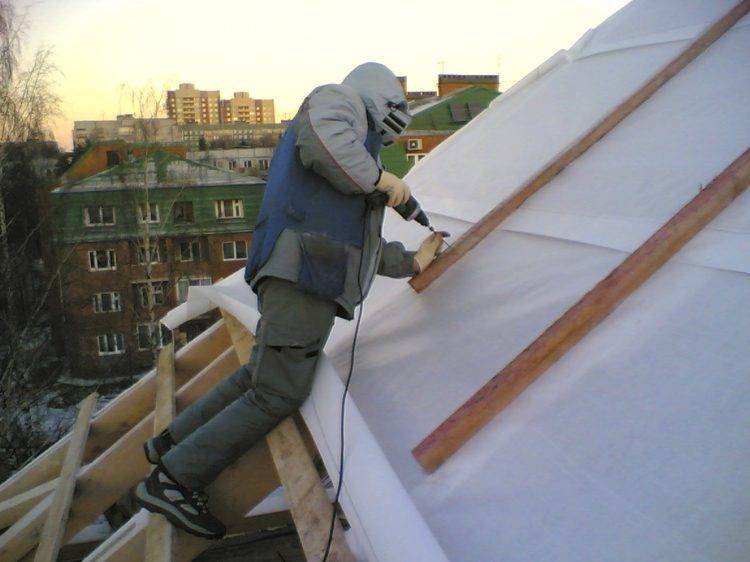

Давайте рассмотрим общую инструкцию монтажа ветрозащитной мембраны:

• Сначала необходимо подготовить нужные строительные инструменты и материалы. Для того, чтобы закреплять защитную пленку понадобится специально предназначенный строительный степлер. Для того чтобы зафиксировать покрытие из обрешетин (обрешетка) понадобится шуруповерт, а также подходящий крепеж. Если мембрана не имеет липкий слой, то нужно дополнительно приобрести монтажную ленту, чтобы герметизировать стыки.
• Далее необходимо развернуть рулон и надо его нарезать на полотна нужной длины. Для того чтобы наносить разметку можно применить обыкновенный карандаш.
• Направление укладки полос – это снизу вверх.
• Должен быть нахлест приблизительно 15 сантиметров. Проводите герметизацию при помощи монтажной ленты. На коньках, ендовах и углах должна проходить дополнительная полоса мембраны.
• Исключите образование небольших отверстий. Все пересечения должны проходить процедуру герметизации. Поэтому необходимо в мембране сделать надрез буквой Н, которая должна сужаться к низу. Далее необходимо провести закрепление верхнего и нижнего клапанов на покрытие из обрешетин (обрешетка). Боковые клапаны нужно отвести наверх и провести их фиксацию на выступающей части.

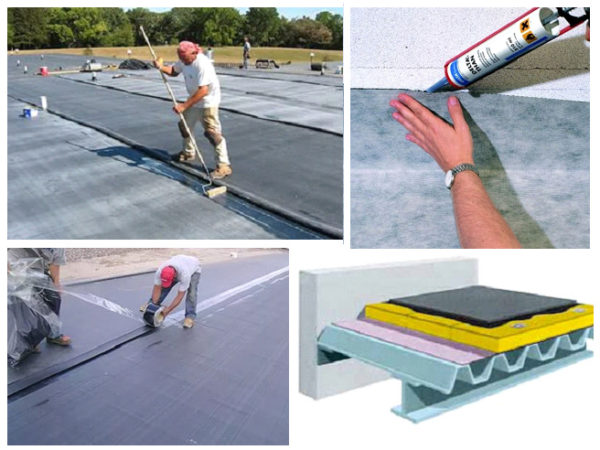

Монтаж мембранной кровли

Устройство мембранного покрытия выполняется в несколько этапов.

Укладка

Рулоны раскатывают, не прибегая к подготовке основания. Если на нём имеются острые выступы, предварительно настилают два слоя геотекстиля.

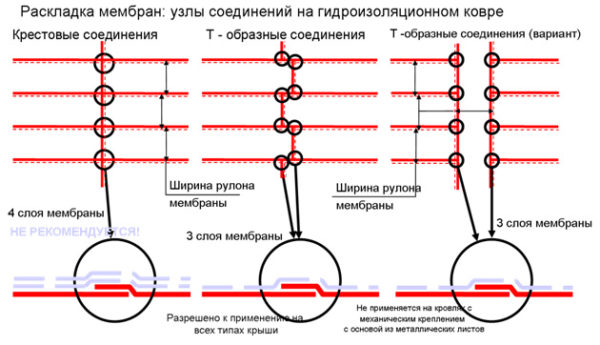

При раскладке мембран нельзя допускать наложения четырех слоев в местах соединения полотнищ

Полотнища мембран укладывают с нахлёстом:

• каучуковые: 150 мм;
• ПВХ и ТПО: 70 мм при фиксации мембраны балластом и 120 мм — при использовании механического крепежа.

Соединение полотнищ

Мембранные полотна соединяются склеиванием или термосваркой.

Склеивание (каучуковые мембраны)

Применяется специальный клей, приобретаемый вместе с мембраной. Между склеиваемыми краями сначала закладывают ленту с глянцевой поверхностью, чтобы можно было разгладить складки и добиться плотного прилегания. После выравнивания ленту извлекают, а края мембран прижимают друг к другу.

Клей наносится на оба полотнища — нижнее и верхнее

Термосварка (ПВХ и ТПО)

Применяют три вида сварочных аппаратов:

• автоматические: используются на основной части покрытия, обеспечивают высокую скорость работ (2–8 м/мин);
• полуавтоматические: применяются на вертикальных поверхностях, парапетах и прочих труднодоступных участках;
• ручные: для самых сложных и труднодоступных участков — криволинейных или мест примыкания к вертикальным конструкциям.

Для качественной сварки параметры (температура, скорость движения машины и пр.) необходимо выдержать в пределах так называемого сварочного окна, то есть допустимого диапазона. Границы последнего зависят от текущих погодных условий и прежде всего — температуры воздуха. Для определения оптимальных параметров сначала на небольших образцах проводят пробную сварку. Подбирают настройки, пока не получится шов идеальной прочности (материал разрывается вне шва), и только потом приступают к свариванию мембран.

Сварка мембран может происходить ручным или автоматическим способами

Оформление примыканий к вертикальным поверхностям

Технология заделки мест примыканий зависит от материала, из которого изготовлена мембрана.

Каучуковые мембраны

Примыкание оформляют по следующей схеме:

• край полотнища приклеивают к вертикальной конструкции;
• отгибают кромку и фиксируют её рейкой, прикрученной дюбелями;
• под отгиб заливают герметик.

ПВХ и ТПО

Действуют так:

• к вертикальной конструкции прикручивают дюбелями специальную стальную рейку в пластиковой оболочке, предварительно нанеся под неё слой герметика;
• отрезают от неиспользованной мембраны узкую полосу и приваривают её к пластиковой оболочке рейки;
• другой край полосы приваривают к основному мембранному покрытию.

Обустройство «кармана» защищает от протеканий

Фиксация мембранного покрытия

При уклонах до 15° мембрану фиксируют балластным способом, пригружая:

• щебнем;
• тротуарной плиткой;
• любым распределённым грузом с удельным весом 50 кг/м2.

При использовании пригруза с острыми кромками под него предварительно настилают геотекстиль.

При уклонах свыше 15° или низкой несущей способности крыши мембрану прикручивают резьбовым крепежом:

• саморезами;
• анкерами.

Крепёж применяется специальный — с крупными шляпками, исключающими повреждение мембраны. При уклонах свыше 10° под них подкладывают дисковые держатели.

Кровельную мембрану можно зафиксировать на крыше тремя способами — балластным, механическим и с использованием клея

Механический способ крепления допускается только в отношении армированных мембран.

При невозможности использовать балластный и механический способы крепления мембрану приклеивают. Метод сочетает в себе высокую стоимость и низкую надёжность, потому его применяют только в крайнем случае. Сплошное приклеивание не требуется: мембрану фиксируют по периметру и в местах соединения полотнищ.

Производители

ТОП-4 фольги

Устойчивость к ветру и влаге

При выборе ветровлагозащитной мембраны важно обратить внимание на ее устойчивость к ветру и влаге. Эти два фактора играют ключевую роль в обеспечении надежной защиты здания от проникновения влаги и посторонних воздушных потоков

Ветровлагозащитные мембраны с высокой устойчивостью к ветру обладают специально разработанной структурой, позволяющей им эффективно сопротивляться воздушным потокам при сильных порывистых ветрах

Это особенно важно для регионов с экстремальными климатическими условиями, где ветры могут повредить обычные мембраны

Кроме устойчивости к ветру, мембраны должны иметь высокие влагозащитные свойства. Они должны быть способными предотвращать проникновение влаги через стыки, швы и другие уязвимые участки конструкции. Влага, попадая внутрь стен или кровли здания, может вызвать серьезные проблемы, такие как появление плесени, гниение материалов и снижение теплоизоляционных свойств.

При выборе ветровлагозащитной мембраны необходимо обращать внимание на ее класс ветростойкости и граммаж. Чем выше класс ветростойкости, тем больше воздействие ветра она может выдержать

Высокий граммаж также способствует лучшей защите от ветра и влаги, однако следует учитывать, что это может повлиять на общую толщину и гибкость мембраны.

Важно выбирать ветровлагозащитную мембрану, которая соответствует климатическим условиям местности, а также требованиям и характеристикам здания. При правильном выборе и установке мембраны можно обеспечить эффективную защиту здания от ветра и влаги на долгое время

Как выбрать ветрозащитную мембрану

Эффективность ветрозащиты зависит от качества используемого материала и правильности его монтажа. На строительном рынке представлено множество видов ветрозащиты – от традиционной полиэтиленовой до современной супердиффузионной. Как выбрать самую надежную ветрозащиту читайте в нашей статье.

Важные нюансы

Чтобы выбрать подходящую ветрозащитную мембрану, необходимо правильно расшифровать ее технические характеристики:

Температурный диапазон применения. Показывает минимальную и максимальную температуру эксплуатации.

Водоупорность. Характеризует сопротивляемость жидкости, измеряется в миллиметрах водного столба. Чем больше цифра, тем надежнее гидроизоляция.

Эквивалентная толщина диффузии. Показывает, какой толщине слоя сухого воздуха эквивалентна мембрана по своей паропропускающей способности. Параметр чаще используется профессиональными строителями.

Стойкость к атмосферному воздействию. Цифра показывает срок, в течение которого пленку или мембрану можно оставлять без финишного покрытия.

Способность к ветрозащите у всех типов пленок примерно одинакова, поэтому при выборе стоит обратить внимание на сопутствующие функции:

Внешняя сторона мембраны должна быть шероховатой – в этом случае конденсат будет испаряться естественным образом, а не стекать в подкровельное или межстеновое пространство.

Важную роль играет прочность на разрыв – чем выше этот показатель, тем дольше прослужит пленка.

Если вы планируете делать перерыв между укладкой утеплителя и финишной обшивкой (временную изоляцию), стоит отдать предпочтение материалу с УФ-защитой.

При расчете стоимости ориентируйтесь на цену квадратного метра материала. Недобросовестные производители могут хитрить, уменьшая стандартные размеры рулона. Нелишним будет поинтересоваться, соответствует ли заявленная длина фактической.

При покупке ветрозащитной мембраны или пленки необходимо отталкиваться от сферы применения (крыша либо стены), особенностей конструкции (утепленная и неутепленная кровля, вентилируемый либо каркасный фасад) и стоимости материала.

Виды ветрозащиты

Существует несколько видов ветрозащиты:

Пергамин. Бюджетный вариант с низкой биостойкостью и коротким сроком службы. Сейчас используется только в роли временного покрытия.

Полиэтиленовая пленка. Защищает конструкции от воздействия ветра и влаги, но не пропускает пар, из-за чего испарения конденсируются и разрушают структуру утеплителя.

Ветрозащитные плиты. Изготавливаются из размолотой хвойной древесины, верхний слой пропитывается парафином. Эффективно защищают от сильного бокового ветра.

Нетканые пленки. Служат барьером для воздушных потоков и атмосферных осадков. Шершавая поверхность предотвращает скопление конденсата.

Диффузионные мембраны. Действуют избирательно – пропускают водный пар, но защищают от влаги и ветра. Подробнее

Мембраны Ондутис

Ветрозащитные мембраны для скатной кровли

Для утепленных крыш и мансард с наклоном ската более 35 градусов подойдет нетканая ветрозащита Ондутис А120 либо ее модификация с липким краем «Смарт». При необходимости материал может выполнять роль временной кровли в течение 3 месяцев.

При увеличении угла ската до 40 градусов и выше можно использовать пленку Ондутис А100 либо Ондутис А100 Смарт.

Для утепленной или «холодной» кровли с металлическим покрытием (металлочерепица, профнастил) идеальным решением станет универсальная ветро- гидроизоляция Ондутис D (RV). Она уменьшает образование наледи и сосулек в холодное время года.

Ветрозащита для стен

Для наружной изоляции стен подойдут пленки Ондутис RS либо А100 .

Для стен с наружным утеплителем рекомендованы мембраны Ондутис А100 и А120 . Лучше выбирать товары с маркировкой «смарт» – они оснащены липким краем, и вам не придется тратиться на монтажную ленту

Для вентилируемых фасадов подойдет черная пленка Ондутис А120.

Материал монтируют вплотную к утеплителю и с достаточно большим натягом. В противном случае порывы ветра могут спровоцировать появление акустических «хлопков». Пленки можно использовать в качестве временной защиты утеплителя, допустимый срок указан на упаковке.
