Тепловое реле для электродвигателя

Перейдем непосредственно к теме. КАК ПОДОБРАТЬ ТЕПЛОВОЕ РЕЛЕ электродвигателя ИЛИ ПРАВИЛЬНАЯ ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ ОТ ПЕРЕГРУЗКИ

Читаем какой номинальный ток двигателя при подключении к сети 380 вольт (Iн).  Этот ток, как мы видим  на шильдике двигателя,  Iн = 1,94 Ампера

Выражение «величина» является условным термином, обозначающим то, какой ток может пропустить через главные рабочие контакты выбранный магнитный пускатель. При присвоении величины считается, что пускатель работает при напряжении 380 В, а его рабочий режим АС-3.

Приведу список различий приборов по их величинам (токи в зависимости от величин):

• 0 – 6,3 А;
• 1 – 10 А;
• 2 – 25 А;
• 3 – 40 А;
• 4 – 63 А;
• 5 – 100 А;
• 6 – 160 А;
• 7 – 250 А.

Величины их допустимых токов, протекающих по контактам главной цепи, различаются от тех, что я привел вот по каким принципам:

• категория использования (она может быть АС-1 -, АС3, АС-4 и еще 8 категорий);
• первая подразумевает чисто активную нагрузку (или с малым присутствием индуктивности);
• вторая – для управления моторами, имеющими контактные кольца;
• третья – работу в режиме прямого запуска движков с ротором короткозамкнутого типа и подключение оных;
• четвертая — старт моторов, имеющих короткозамкнутый ротор, обесточивание движков, вертящихся медленно, либо недвижимых, торможение методом противотока.

Если увеличивать номер категории использования, то максимальный контактный ток главной цепи (при идентичности параметров коммутационной износостойкости) будет снижаться.

Вернемся к нашим баранам.

Тепловое Реле имеет шкалу, калиброванную в амперах. Обычно шкала соответствует  значению тока уставки (тока несрабатывания реле). Срабатывания реле происходит в пределах 5-20% от превышения тока уставки  потребляемым током электродвигателя. Т.е.

, при перегрузке электродвигателя на 5-20% (1,05*Iн — 1,2*Iн), произойдет срабатывание теплового реле в соответствии с его токовременной характеристикой.

Поэтому выбираем реле таким образом, чтобы ток несрабатывания теплового реле был на 5-10% выше от номинального тока защищаемого электродвигателя (см. таблицу ниже).

Таблица для подбора тепловых реле

0,37	РТЛ-1005	0,6…1	РТ 1305	0,6…1
0,55	РТЛ-1006	0,95…1,6	РТ 1306	1…1,6
0,75	РТЛ-1007	1,5…2,6	РТ 1307	1,6…2,5
1,5	РТЛ-1008	2,4…4	РТ 1308	2,5…4
2,2	РТЛ-1010	3,8…6	РТ 1310	4…6
3	РТЛ-1012	5,5…8	РТ 1312	5,5…8
4	РТЛ-1014	7…10	РТ 1314	7…10
5,5	РТЛ-1016	9,5…14	РТ 1316	9…13
7,5	РТЛ-1021	13…19	РТ 1321	12…18
11	РТЛ-1022	18…25	РТ 1322	17…25
15	РТЛ-2053	23…32	РТ 2353	23…32
18,5	РТЛ-2055	30…41	РТ 2355	28…36
22	РТЛ-2057	38…52	РТ 3357	37…50
25	РТЛ-2059	47…64
30	РТЛ-2061	54…74

Для большинства электродвигателей, произведенных в Китае, мы предлагаем подбирать ток несрабатывания теплового реле равным номинальному.  Подобрав тепловое реле и соответствующий ему магнитный пускатель, настраиваем тепловое реле на нужный нам ток срабатывания.

Если двигатель трехфазный – то умножаем рабочий ток на 1,25- 1,5 – это  и будет уставка теплового реле.

Эра электричества тепловых реле

Долгое время термостаты не находили применения в сфере электричества. Справедливости ради заметим, применялось преимущественно фабриками, цехами, питая двигатели. До появления электрических лампочек накала было далеко. Устройством, давшим зеленый свет применению тепловых реле, историки считают электромагнитный клапан регулирования тока жидкости трубы. Наработка заявлена патентом US355893 A, опубликованным 11 января 1887 года. Документ говорит: термостат (тип не указан) размещен в жилых помещениях, электромагнитный клапан позволит регулировать под его командованием скорость тока горячей воды системы отопления.

Ряд обстоятельств позволит утверждать: изобретение касалось армии США, по-видимому, должно было применяться казармами. Что касается термостата, подходящий существовал к тому времени (патент US150566 A). В опубликованном 5 мая 1874 года документе Джон Гест говорит о создании настраиваемого реле управления электрической цепью. Внешний круглый корпус по кромке снабжен лимбом с нанесенными значениями температуры, устройство пригодно выполнять самые разные функции. Длинный полый цинковый стержень (другого материала) изменяет длину, отслеживая температуру, управляя движением стрелки, в определенном положении замыкающей контакт.

Конструкция теплового реле

Конструкция напоминает велосипедный звонок, из которого торчит упомянутый стержень. Реле контролирует температуру помещения. Для отслеживания величины тока непригодно. Исследователям осталось сделать один шаг: провести параллель меж законом Джоуля-Ленца и изменениями температуры, превращая термостат в тепловое реле. Собственно, было сделано патентом US292586 A, опубликованном 29 января 1884 года. Наверняка в бюро с интересом смотрели на странного изобретателя, по тем временам изделию тяжело было найти применение. Родс (разработчик) пишет: конструкция помогает в организации освещения газовыми рожками (лампочки накала тогда не существовали).

Патент заявил: авторским правом защищается реле на биметаллической пластине с нагревателем из резистора. Сегодня повсеместно используется. Можно сказать, Родс ткнул пальцем в небо, попав на золотоносную жилу. Дальнейший ход инженерной мысли понятен без дальнейших поисков в реестре патентов.

Как подобрать электродвигатель: условия

В настоящее время, использование электродвигателей достаточно широко. Данные устройства, применяются в различном оборудовании (вентиляционные системы, насосные станции или электротранспорт). Для каждого вида машин, нужен правильный выбор и настройка двигателей.

Критерии выбора:

• Тип тока;
• Мощность устройства;
• Работа.

По типу электрического тока, электродвигатели разделяют на устройства, работающие на переменном и постоянном токе.

Стоит отметить, что двигатели на постоянном токе, зарекомендовали себя с лучшей стороны, но из-за необходимости установки дополнительного оборудования для обеспечения их работы, требуются и дополнительные финансовые затраты.

Двигатели, работающие на переменном токе, нашли достаточно широкое применение. Их разделяют на два вида (синхронные и асинхронные).

Синхронные устройства, используют для оборудования, в котором важно постоянное вращение (генераторы и компрессоры). Отличаются и различные характеристики синхронных двигателей. Например, скорость вращения варьируется в пределах от 120 до 1000 оборотов в минуту

Мощность устройств достигает 10 кВт

Например, скорость вращения варьируется в пределах от 120 до 1000 оборотов в минуту. Мощность устройств достигает 10 кВт.

В промышленности, распространено использование асинхронных двигателей. Стоит отметить, что данные устройства обладают более высокими показателями вращения. Для их изготовления, в основном используют алюминий, что позволяется изготавливать легкие роторы.

Исходя из того, что во время работы двигатель, производит постоянное вращение различных устройств, необходимо правильно подбирать его мощность. Стоит отметить, что для различных устройств, существует специальная формула, согласно которой и производится выбор.

Определяющим фактором нагрузки на двигатели, является режим работы. Поэтому, выбор устройства производят согласно и данной характеристике. Существует несколько режимов работы, которые маркируются (S1 – S9). Каждый из девяти режимов, подходит для определенной работы двигателя.

Виды термореле защиты

Следует отметить, что на современном рынке электротехнических изделий представлены разные типы модулей тепловой защиты электрических силовых агрегатов. Каждый из этих типов устройств используется в конкретной ситуации и для определенного вида электрического оборудования. К основным разновидностям тепловых реле защиты можно отнести следующие конструкции.

1. РТЛ — электромеханический прибор, обеспечивающий качественную тепловую защиту трехфазных электродвигателей и других силовых установок от критических перегрузок по току потребления. Кроме этого, термореле этого вида защищает электроустановку при дисбалансе питающих фаз, затянутого во времени пуска устройства, а также при механических проблемах с ротором: заклинивания вала и так далее. Монтируется прибор на контактах ПМЛ (пускатель магнитный) или как самостоятельный элемент с клемником КРЛ.
2. РТТ — трехфазное устройство, предназначенное для обеспечения защиты электрических двигателей с короткозамкнутым ротором от токовых перегрузок, перекосу между питающими фазами и при механических повреждениях ротора, а также от затянутого по времени пускового момента. Имеет два варианта установки: как самостоятельный прибор на панели или совмещенный с магнитными пускателями ПМЕ и ПМА.
3. РТИ — трехфазный вариант электротеплового расцепителя, защищающего электрический двигатель от тепловых повреждений обмоток при критическом превышении значений тока потребления, от длинного пускового момента, асимметрии питающих фаз и при механических повреждениях движущихся частей ротора. Устанавливается устройство на магнитных контакторах КМТ или КМИ.
4. ТРН — двухфазное устройство электротепловой защиты электрических двигателей, обеспечивающее контроль длительности пуска и тока в нормальном рабочем режиме. Возврат контактов в исходное состояние после аварийного срабатывания осуществляется только вручную. Работа данного расцепителя совершенно не зависит от температуры окружающего воздуха, что актуально для жаркого климата и горячих производств.
5. РТК — электротепловой расцепитель, при помощи которого можно контролировать один-единственный параметр — температуру металлического корпуса электрической установки. Контроль осуществляется с использованием специального щупа. При превышении критического значения температуры устройство отключает электроустановку от линии питания.
6. Твердотельное — тепловое реле, не имеющее в своей конструкции каких-либо подвижных элементов. Работа расцепителя не зависит от температурного режима в окружающей среде и других характеристик атмосферного воздуха, что актуально для взрывоопасных производств. Обеспечивает контроль над длительностью разгона электрических моторов, оптимальным током нагрузки, обрывом фазных проводов и заклиниванием ротора.
7. РТЭ — защитное термореле, по своей сути являющееся плавким предохранителем. Прибор изготовлен из металлического сплава с низкой температурой плавления, который плавится при критических значениях температуры и разрывает цепь, питающую электроустановку. Это электротехническое изделие монтируется непосредственно в корпус электросиловой установки на штатное место.

Из вышеприведенной информации видно, что в настоящее время существует несколько различных типов электротепловых реле. Все они используются для решения одной-единственной задачи — защиты электрических двигателей и других силовых электроустановок от токовых перегрузок с повышением температур рабочих частей агрегатов до критических значений.

Обозначение TP

TP — аббревиатура «thermal protection» — тепловая защита. Существуют различные типы тепловой защиты, которые обозначаются кодом TP (TPxxx). Код включает в себя:

• Тип тепловой перегрузки, для которой была разработана тепловая защита (1-я цифра)
• Число уровней и тип действия (2-я цифра)
• Категорию встроенной тепловой защиты (3-я цифра)

В электродвигателях насосов, самыми распространёнными обозначениями TP являются:

TP 111: Защита от постепенной перегрузки

TP 211: Защита как от быстрой, так и от постепенной перегрузки.

Обозначение	Техническая егрузка и ее варианты (1-я цифра)	Количество уровней и функциональная область (2-я цифра)	Категория 1 (3-я цифра)
ТР 111	Только медленно (постоянная перегрузка)	1 уровень при отключении	1
ТР 112	2
ТР 121	2 уровня при аварийном сигнале и отключении	1
ТР 122	2
ТР 211	Медленно и быстро (постоянная перегрузка, блокировка)	1 уровень при отключении	1
ТР 212	2
ТР 221 ТР 222	2 уровня при аварийном сигнале и отключении	1
2
ТР 311 ТР 321	Только быстро (блокировка)	1 уровень при отключении	1
2

Изображение допустимого температурного уровня при воздействии на электродвигатель высокой температуры. Категория 2 допускает более высокие температуры, чем категория 1.

Все однофазные электродвигатели Grundfos оснащены защитой двигателя по току и температуре в соответствии с IEC 60034-11. Тип защиты двигателя TP 211 означает, что она реагирует как на постепенное, так и на быстрое повышение температуры.

Сброс данных в устройстве и возврат в начальное положение осуществляется автоматически. Трёхфазные электродвигатели Grundfos MG мощностью от 3.0 кВт стандартно оборудованы датчиком температуры PTC.

Эти электродвигатели были испытаны и одобрены как электродвигатели TP 211, которые реагируют и на медленное, и на быстрое повышение температуры. Другие электродвигатели, используемые для насосов Grundfos (MMG модели D и E, Siemens, и т.п.), могут быть классифицированы как TP 211, но, как правило, они имеют тип защиты TP 111.

Необходимо всегда учитывать данные, указанные на фирменной табличке. Информацию о типе защиты конкретного электродвигателя можно найти на фирменной табличке — маркировка с буквенным обозначением TP (тепловая защита) согласно IEC 60034-11. Как правило, внутренняя защита может быть организована при помощи двух типов устройств защиты: Устройств тепловой защиты или терморезисторов.

Нюансы при установке прибора

На скорость срабатывания теплового модуля могут повлиять не только токовые перегрузки, но и показатели внешней температуры. Защита сработает даже в условиях отсутствия перегрузок.

Бывает и так, что под воздействием принудительной вентиляции двигатель подвержен тепловой перегрузке, но защита не срабатывает.

Чтобы избежать таких явлений, нужно следовать рекомендациям специалистов:

1. При выборе реле ориентироваться на максимально допустимую температуру срабатывания.
2. Защиту монтировать в одном помещении с защищаемым объектом.
3. Для установки выбирать места, где нет источников тепла или вентиляционных устройств.
4. Нужно настраивать тепловой модуль, ориентируясь на реальную температуру окружения.
5. Лучший вариант — наличие в конструкции реле встроенной термокомпенсации.

Дополнительной опцией термореле является защита при обрыве фазы или полностью питающей сети. Для трехфазных моторов этот момент особо актуален.

Ток в тепловом реле движется последовательно через его нагревательный модуль и дальше к двигателю . С обмоткой пускателя прибор соединяют дополнительные контакты (+)

При неполадках в одной фазе две остальные принимают на себя ток большей величины. В результате быстро происходит перегрев, а далее — отключение. При неэффективной работе реле может выйти из строя и двигатель, и проводка.

Выбор теплового реле

Реле предназначено для обеспечения защиты электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от не симметрии токов в фазах и от выпадения одной из фаз. Выпускаются электротепловые реле с диапазоном тока от 0.1 до 86 А. Реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ). Разработаны и выпускаются реле РТЛ и клеммники КРЛ которые имеют степень защиты ІР20 и могут устанавливаться на стандартную рейку. Номинальный ток контактов равен 10 А. Выбор теплового реле осуществляется по следующим условиям:

(5.3)

(5.4)

Где: – расчетный ток

-ток теплового реле

Произведем расчет для теплового реле (КК1).

Выбираем тепловое реле типа

Произведем расчет для теплового реле (КК2).

Выбираем тепловое реле типа

РТЛ101604. Произведем расчет для теплового реле (КК3).

Выбираем тепловое реле типа РТЛ101004

6 Расчёт и выбор проводов кабелей

Выбор проводов и кабелей зависит: от условий окружающей среды, от подключаемых ими электроприемников, для подключения цепей управления будем использовать провода, а для силовых цепей кабели. Провода и кабели выбираются по длительно допустимому току нагрева , длительно допустимому току нагрева с учетом коэффициента защитного аппарата.

(6,1)

(6,2)

где, Iдлит.доп – длительно допустимый ток для проводов и кабелей

Iрасч .– длительный расчётный ток линии;

Kз – кратность длительно допустимого тока провода или кабеля по отношению к номинальному току или току срабатывания защитного аппарата (автоматического выключателя Kз=1, предохранителя Kз=0,33);

Выберем провод для питания электродвигателя (М1).

Рабочий ток цепи равен I=79.62 А.

Из условия выбора провода следует:

Выбираем 4 провод ПВ 1×2.5 мм 2 .

Выберем провод для питания электродвигателя (М2).

Рабочий ток цепи равен I=79.6 А.

Из условия выбора провода следует:

Выбираем 4 провода ПВ 1×2.5 мм 2 .

Выберем провод для питания электродвигателя (М3).

Рабочий ток цепи равен I=7.14 А.

Из условия выбора провода следует:

Выбираем 4 провод ПВ 1×0.5 мм 2 .

Выберем провод для питания цепи освещения (ЦО).

Рабочий ток цепи равен I=1.7А.

Из условия выбора провода следует:

Выбираем кабель ПВ 1×0.5 мм 2 .

Выберем провод для питания цепи торможения(ЦТ).

Рабочий ток цепи равен I=1.39 А.

Из условия выбора провода следует:

Выбираем провод ПВ 1×1,5 мм 2

Выберем провод для питания цепи управления (ЦУ).

Рабочий ток цепи равен I=0.47 А.

Из условия выбора провод следует:

Выбираем провод ПВ 1×0.5 мм 2

Дата добавления: 2015-08-31 ; Просмотров: 1367 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Конструкция и принцип работы прибора

Надежность работы энергетических установок напрямую зависит от различных перегрузок, которым данное устройство подвергается в период эксплуатации. Для каждого устройства существуют предельные величины тока и их длительность, при которых оборудование функционирует в нормальном и безопасном режиме. При номинальных значениях тока длительность работы электродвигателя или любой другой электроустановки ограничена только механической прочностью вращающихся деталей. При длительном превышении этого значения возникает аварийная ситуация.

Для обеспечения защиты электрических двигателей и другого оборудования от перегрузок широко используются устройства с биметаллическими элементами. Эти приборы работают в соответствии с законом физики, описанным учеными Джоулем и Ленце в 19 веке и определяющим зависимость выделенного тепла от силы тока на конкретном участке электрической цепи. Именно это закон является определяющим в работе электротеплового реле (расцепителя). В составе конструкции прибора имеется спираль, которая является излучателем тепла. Непосредственно рядом с ней монтируется биметаллическая пластина, реагирующая на излучаемое тепло.

Термопластины изготовлены из двух металлических сплавов с различной теплопроводностью, которые при нагреве/охлаждении меняют свою геометрию. Это свойство биметаллических элементов заложено в принцип функционирования теплового расцепителя. При любом увеличении или уменьшении тока нагрузки, рабочие пластины меняют свое пространственное расположение и механически воздействуют на толкатель, который размыкает или замыкает контактные группы термореле, подключенные к обмоткам магнитного пускателя (МП). Пускатель двигателя срабатывает и отключает нагрузку от электрической сети. Стандартная конструкция электротеплового реле представлена на следующей картинке.

На работу тепловых расцепителей с биметаллическими пластинами оказывает воздействие температура окружающего воздуха, дополнительно нагревая рабочие элементы конструкции прибора. Для исключения этого явления все устройства этого типа снабжены дополнительными компенсирующими биметаллическими пластинами, изгибающимися в противоположную сторону относительно основных элементов.

Компенсатор является регулятором тока срабатывания устройства. Для регулировки используется эксцентрик со шкалой, разделенной на две части. При повороте влево ручки компенсатора значение тока срабатывания уменьшается, а при смещении вправо соответственно увеличивается. Регулировка значений тока срабатывания расцепителя происходит путем увеличения/уменьшения зазора между толкателем и основной пластиной, за счет воздействия эксцентрика на дополнительную биметаллическую пластину.

Выбор теплового реле для холодильника

Тепловые реле для холодильников разделяются на две основные группы:

• электронные;
• механические.

Электронная модель является более распространенной. Конструкция ее предполагает наличие датчика температуры полупроводникового типа и блока управления. Схема электронного реле достаточно сложна, но преимуществом таких устройств следует назвать высокую точность определения температуры и регулирования режимов функционирования холодильного оборудования.

Механические реле отличаются высокой надежностью и продолжительностью службы. К достоинствам таких регуляторов относится простота замены при неисправности. Устройство работает в соответствии с температурой испарителя, а электронный прибор — по температуре воздуха.

Схема подключения

Сложность в подключении заключается в том, чтобы не перепутать реле различного назначения, так как одни из них предназначены для работы в морозильных камерах, другие же могут функционировать только при плюсовых температурах.

Каждый провод согласно цветовой маркировке имеет свое предназначение:

• красный, черный либо оранжевый — соединение реле с компрессором;
• коричневый — фазная жила, подключающая к розетке;
• зеленый, желты или белый — к лампочке холодильника;
• зелено-желтый полосатый — заземляющий проводник.

Принципиальная схема для подключения теплового регулятора марки ТАМ-125 для холодильника

Обзор производителей

Для холодильников производится большое количество моделей терморегуляторов. Обзор наиболее популярных из них представлены в таблице.

Модель	Характеристики	Стоимость примерная, руб.
PFN-C174S-03EB	Диапазон температуры от −19℃ до −14,5℃	335
ТАМ 133 K60-L1102	Температура min = -10,4 °C, max = -25 °C.	330
K-59-P4881	Диапазон температуры от −24℃ до 3,5℃	315

Маркировка электротепловых реле

Обозначение прибора имеет вид букв и цифр в зависимости от изготовителя. Чаще всего маркировку производят на основе сокращенного названия, а также:

• параметров тока уставки – прописывается в скобках цифрами;
• буквенного обозначения конструкции;
• климатического исполнения в виде диапазона;
• токового номинала – используются цифры (1 – до 25 А, 2 – до 100 А, 3 – до 510 А);
• особенностей устройства – совместимость с цепью постоянного и переменного тока, моно- и бистабильные аппараты, с ускорением или замедлением включения/выключения, с обмоткой или без нее.

Все обозначения прописываются в паспорте реле.

Как подключить тепловое реле

Замкнутый контакт (normal connected), при помощи которого производят подключение теплового модуля к магнитному пускателю, обозначают NC или НЗ, что расшифровывается, как нормально замкнутый. Буквенным сочетанием NO обозначают нормально разомкнутый контакт.

В несложной схеме он применяется для подачи сигнала, свидетельствующего о срабатывании защиты двигателя из-за превышения пороговой температуры.

При внедрении в сложные схемы управления он способен формировать в аварийном порядке сигнал выведения из рабочего состояния конвейера.

Тепловое реле размещают за контакторами, но перед электродвигателем. Подсоединение контакта normal connectde к кнопке «Стоп» на пульте управления осуществляют по последовательной схеме (+)

Обозначение клемм контакторов диктует ГОСТ: нормально замкнутый — 95-96, нормально разомкнутый — 97-98. К первой паре подключают пускатель, вторую используют для схем сигнализации. Так как двигатель и тепловое реле нужно защищать от КЗ, цепь должна содержать автомат защиты.

Схема прибора включает кнопки «Тест» и «Стоп» или «Сброс». С помощью первой проверяют работоспособность, а второй — отключают защиту вручную.

При помощи переключателя поворотного взвода после включения защиты вновь запускают электродвигатель. На стеклянную крышку изделия наносят маркировку и пломбируют.

Если исходить из типа подключения, можно выделить две большие группы термореле:

• первая группа – устройства, монтируемые за магнитным пускателем и те, что подключаются с использованием перемычек;
• вторая группа – приборы, устанавливаемые на контактор пускателя непосредственно.

В последнем случае при запуске основная нагрузка приходится на контактор. Здесь тепловой модуль оснащен медными контактами, подключенными к входам пускателя непосредственно.

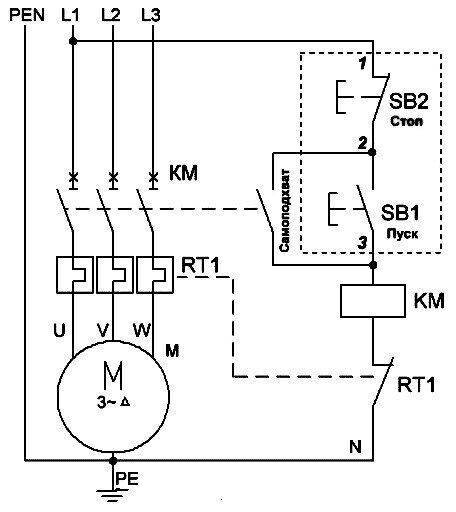

Схема теплового реле. На нее нанесены обозначения управляющих элементов и выводов. У разных моделей эти обозначения могут отличаться (+)

К ТР подключают провода от двигателя. Само реле в такой схеме представляет промежуточный узел, анализирующий ток, протекающий транзитом к двигателю от магнитного пускателя.

Проверка, регулировка и настройка тепловых реле типа ТРН, ТРП

Очень часто приходится встречать в электрохозяйствах в качестве максимальной токовой защиты электротепловые реле типов ТРН, ТРП. Подробно об этих реле я уже писал ранее. Однако, в данных реле необходимо периодически проводить настройку и регулировку уставок срабатывания. Именно об этом сегодня и поговорим.

Перед проверкой и регулировкой тепловых реле необходимо:

– произвести ревизию тепловых реле;

– создать необходимые температурные условия (не ниже +20 о С) в помещении, где они установлены. В случае невозможности создания нормальных температурных условий в помещении, где установлены тепловые реле, проверку данных реле необходимо проводить в лабораторных условиях.

Произвести внешний осмотр тепловых реле. При осмотре проверяют:

1) надежность затяжки контактов, присоединения тепловых элементов;

2) исправное состояние нагревательных элементов, состояние биметаллических пластин;

3) четкость работы механизма, связанного с контактами реле и самих контактов, отсутствие заеданий, задержек;

4) чистоту контактов и биметаллических пластин, условия охлаждения реле;

5) отсутствие вблизи реле реостатов, нагревательных приборов, возможность обдувания от вентиляторов.

При регулировке необходимо учитывать, что тепловые элементы на заводе изготовителе калибруются при температуре 20 о ± 5 о С для тепловых реле серии ТРН и при температуре 40 о С для тепловых реле серии ТРП, поэтому при испытании реле необходимо скорректировать подаваемый на реле номинальный ток с учетом окружающей температуры.

Реле серии ТРН – двухполюсные с температурной компенсацией, выпускаются на ток 0,32 – 40 А с регулятором тока уставки; для реле типа ТРН-10а в пределах от –20 до +25%, для реле ТРН-10, ТРН-25 – в пределах от –25 до +30%.

Реле имеют только ручной возврат, осуществляемый нажатием на кнопку через 1 – 2 мин. после срабатывания реле. Благодаря температурной компенсации ток уставки практически не зависит от температуры воздуха и может изменяться в пределах +3% на каждые 10 о С изменения температуры окружающего воздуха от +20 о С.

Реле серии ТРП – однофазные, без температурной компенсации, выпускаются на ток 1-600 А, с регулятором тока уставки. Механизм имеет шкалу, на которой нанесено по пять делений в обе стороны от нуля.

Цена деления 5% для открытого исполнения и 5,5% – для защищенного. При температуре окружающей среды +30 о С вносится поправка в пределах шкалы реле: одно деление шкалы соответствует изменению температуры на 10 о С. При отрицательных температурах стабильность защиты нарушается.

Как работает и где находится

Устройство терморегулятора холодильника напоминает реле, один конец которого снабжен герметичной трубкой, наполненной хладагентом. С другой стороны имеются контакты, разъединением которых подается сигнал компрессору. Трубочка с фреоном закрепляется на испарителе. Принципы работы термостата включает следующие действия:

• Хладагент, циркулирующий в трубке, быстро реагирует на изменение температуры. Если она повышается или снижается, давление в капилляре меняется.
• При смыкании или разъединении контактов срабатывает пружина. Деталь применяется в управлении уровнем температуры в камере. Пружина подключена к регулятору. Поворотом ручки изменяют степень сжатия пружины. Из-за этого выраженность усилия, прикладываемого для смещения контактов, снижается или увеличивается.
• При изменении положения контактов реле запускает или выключает компрессор. Так регулируется температура в морозильной и холодильной камерах.

В аппаратах с электронным управлением механизм действия реле, которое работает в холодильнике, будет несколько иным. Требуемый температурный показатель достигается путем фиксации капиллярной трубкой фактических показателей. Электронный модуль нужен для приема сигналов с нескольких датчиков. Отремонтировать подобный терморегулятор своими руками практически невозможно.

Внутри

Такое расположение термостата свойственно старым моделям холодильных установок. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Снаружи

В таком случае терморегулятор обнаруживается возле ручки выбора температурного режима. Для извлечения детали необходимо удалить крепежные элементы и снять регулятор.
