Подключение вентилятора

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

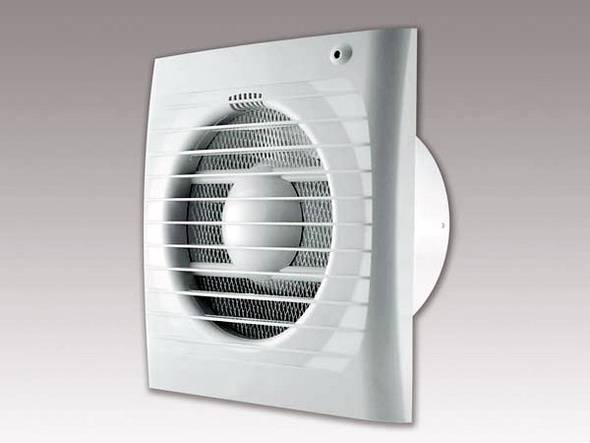

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

Сборка схемы

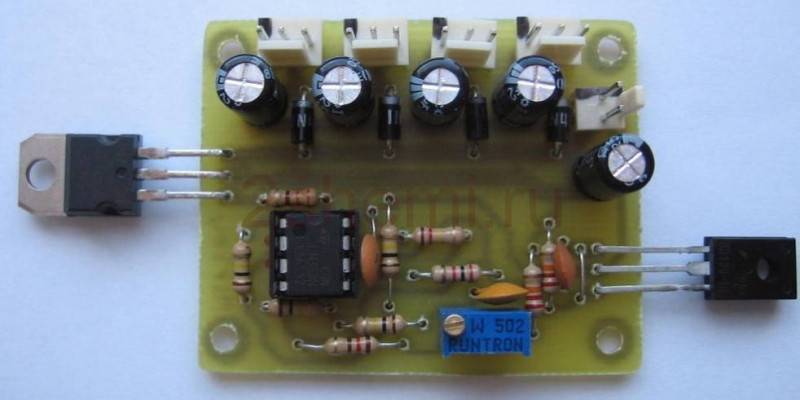

Монтаж системы управления моторами не сложен, пайку следует начать с установки одной перемычки. Порядок подключения к плате остальных элементов любой, но удобно начать с резисторов и светодиодов, а в конечном итоге электролитическими конденсаторами и разъемами. Способ монтажа транзистора T2 и термодатчика T1 очень важен.

Следует иметь в виду, что транзистор Т2 работает линейно, поэтому выделяется большая мощность потерь, которая непосредственно переводится в тепло. Плата спроектирована так, чтобы можно было ее прикрутить к радиатору. Транзисторы T1 и T2 необходимо смонтировать на длинных выводах и их отогнуть, чтобы можно было установить на радиатор. Не забудьте прокладки, чтоб изолировать их электрически от радиатора.

Зачем регулировать скорость

Итак, возникает резонный вопрос, для какой цели необходимо осуществить подключение вентилятора к регулятору скорости. Прежде всего стоит упомянуть про реальные возможности и ресурс вентилятора. Если на протяжении всего срока его эксплуатации он будет работать на полной своей мощности, то это приведет к сокращению срока эксплуатации или выхода из строя ряда деталей. Как следствие, наступают поломки.

Совет! Выбирая вентилятор для помещения обязательно учитывайте площадь комнаты, ведь у каждого прибора есть свой максимум. Если установить его в сильно большой комнате, то он будет работать под серьезной нагрузкой. По этой причине выбирайте то устройство, у которого есть запас мощности.

Современная жизнь требует использования большого количества бытовой техники. Так, в них есть различные детали и элементы, которые при работе нагреваются. Чтобы они не перегревались устанавливаются вентиляторы, например, в компьютере или духовом шкафу. И не всегда требуется, чтобы подключенный вентилятор работал на всю свою мощность. Ведь зачастую нагрузка на технику может незначительно увеличиться, а если вентилятор будет работать с одной скоростью, то может произойти перегрев.

Только представьте себе офис или другое помещение, где наблюдается большое скопление бытовой техники. В процессе ее работы может образовываться шум до 50 децибел. А представьте, если все имеющиеся вентиляторы одновременно будут работать на всю свою мощность. Как следствие, регулятор скорости способен снизить весь шум. Более того, это позволит рационально использовать электроэнергию, ведь далеко не во всех случаях требуется полной мощности устройства.

Как видно, существует множество причин, для чего к подключенному агрегату дополнительно устанавливается регулятор скорости. Теперь рассмотрим основные особенности трех типов регуляторов скорости, а потом узнаем, как выполнить подключение своими руками.

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Настройка регулятора оборотов

Во время наладки схемы регулятора желательно применить стробоскоп, который позволяет измерить частоту вращения электродвигателя либо стрелочный вольтметр для переменного тока, который подсоединяют параллельно двигателю.

Вращая ручку резистора R1, определяют диапазон изменения напряжения. Путем подбора сопротивления R3 устанавливают данный диапазон в районе от 90 до 220 вольт. В том случае если при минимальных оборотах двигатель вентилятора работает  неустойчиво, то необходимо немного уменьшить сопротивление R2.

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Подготовка к монтажу

Установка вентилятора в ванной своими руками наиболее осуществима во время общего ремонта в ванной комнате, поскольку его соединение с электросетью проводится под отделочными материалами. При уже готовом ремонте придется демонтировать плитку или делать декоративные панели над электропроводами, что приведет к дополнительным расходам.
Перед тем, как сделать вытяжку в ванной, нужно позаботиться о создании условий правильной работы прибора:

• Прочистить вентиляционную шахту от пыли, паутины и других загрязнений
• Обеспечить дополнительный источник воздуха. Легче всего это сделать путем установки новой двери в ванную – с небольшой щелью у пола. Можно и просто оставлять дверь чуть приоткрытой на время работы вентилятора
• Залогом хорошей вентиляции ванной комнаты является правильно подобранный вентилятор с учетом всех показателей его эксплуатации: производительности, шумовых характеристик, безопасности, функциональности, качества и цены

Выбрав подходящую модель вентилятора, необходимо тщательно ознакомиться с инструкцией по применению. Наличие этого документа подтверждает качество купленного Вами прибора. Здесь Вы также можете узнать особенности его монтажа и работы.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.

Можно ли устанавливать два вентилятора последовательно?

Формулировать этот вопрос можно по-разному. Если обрезать коннекторы на проводах и скрутить их последовательно, это в два раза уменьшит напряжение каждого и соответственно скорость вращения. Так подключать можно, если вы знаете, что делаете.

Соединить корпуса вентиляторов вместе по оси вращения для увеличения воздушного потока тоже можно. Но увеличение производительности в данном случае сомнительно. В теории производительность увеличивается на 20-30% при 2-х последовательно соединенных. На практике рекомендую купить более мощный вентилятор или подключить имеющиеся параллельно. Это легко, учитывая множество переходников в магазинах.

Способы самостоятельного подключения

Можно выделить три основные схемы подключения кулера для ванной комнаты (который также может быть установлен и для кухни вместо вытяжки) к электросети:

• подключив его к светильнику;
• с помощью независимого выключателя;
• сделать его включение автоматическим с помощью датчика либо таймера.

От освещения

Подключения кулера от лампочки дает возможность включать его вместе со светом. В таком случае питание берется от распределительной коробки. Если же ее нет, можно сделать ответвление от розетки, которая находится в ванной. Такой способ подключения достаточно бюджетен, но имеет несколько недостатков, среди которых постоянная работа кулера при включенном свете, даже когда этого не требуется, а также быстрый износ приспособления из-за постоянного включения и выключения.

Отдельный выключатель

Второй вариант удобен тем, что ваша вытяжка будет работать по вашему же желанию, а не вместе с включенным светом. Таким образом, управление вентилятором будет производиться отдельным выключателем, который может располагаться как возле выключателя света, так и на самом вентиляторе. В таком случае не требуется подпитка от освещения, достаточно повторить схему подключения лампочки, только для вентилятора.

Пожалуй, единственный минус такого способа – он будет стоить дороже первого, однако не настолько, чтобы лишить себя возможности управлять устройством отдельно. К тому с таким подключением вы сможете оставлять вентилятор работать при выключенном свете.

При помощи автоматики

Нынешние вентиляторы для ванны могут выпускаться с автоматическими датчика, определяющими уровень влажности и таймерами выключения. Более удобным будет устройство с таймером, который подключается тремя проводниками, среди которых, третий является сигнальным и проведен от светильника.

Работает такой кулер следующим образом: его включение совпадает с включением света, прекращает же свою работу он через определенное время после отключения освещения (как правило, задается время в районе от 5 минут до получаса). Если вам не подходит такой тип вентилятора с таймером, можно выбрать кулер, который будет включаться только после выключения света и его длительность работы составит заданное таймером время.

Установка вентилятора своими руками

Для монтажа вентилятора в ванной комнате понадобится следующая пошаговая инструкция:

1. Место, куда нужно установить вентилятор, необходимо заблаговременно подготовить. Для этого нужно провести проводку. Открытая проводка может быть проложена только в гофрированных трубах либо в кабельных каналах.
2. На перегородке в противоположенной стороне от вентиляционного канала делают небольшую пройму или же можно заранее убрать решетку и подогнать размеры уже имеющего проема под диаметр вентилятора.
3. В проем на стене вставляют вытяжку. Образовавшиеся щели необходимо замазать герметиком.
4. Затем необходимо все закрепить саморезами.
5. Далее требуется провода соединить с электричеством.
6. И наконец, производят монтаж декоративной решетки.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Почему нельзя регулировать скорость вращения вентилятора диммером

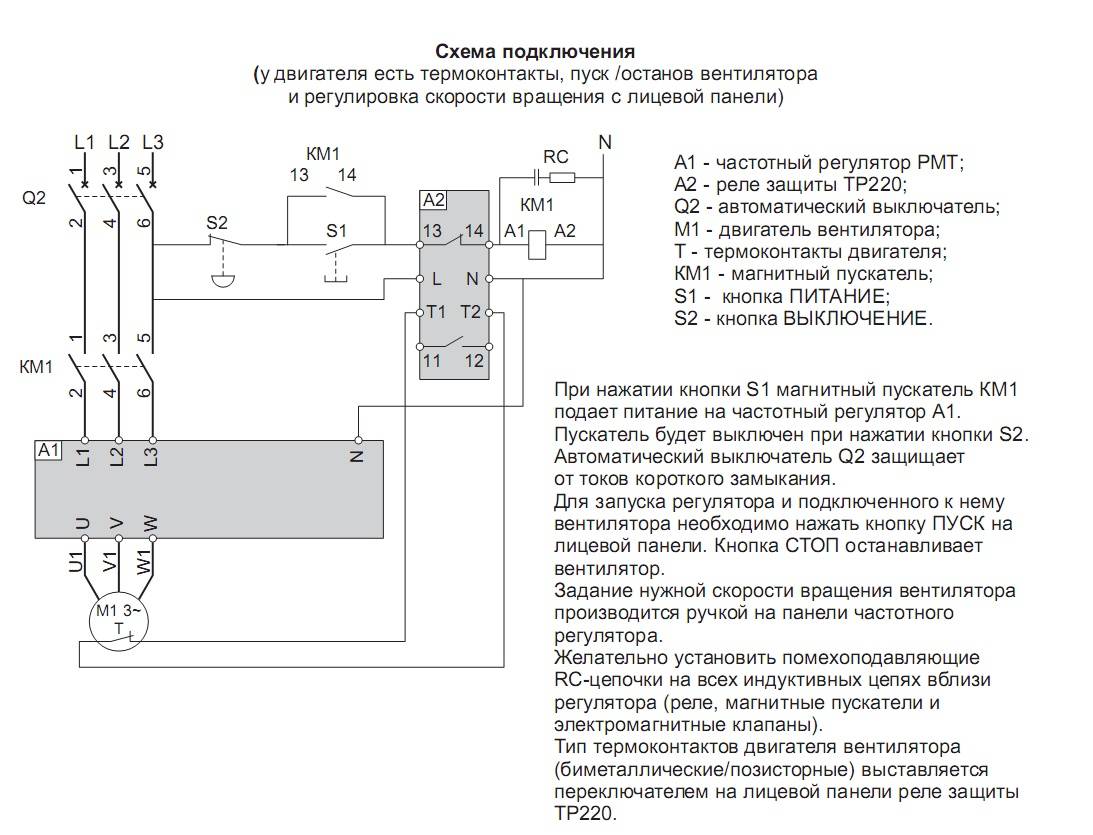

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

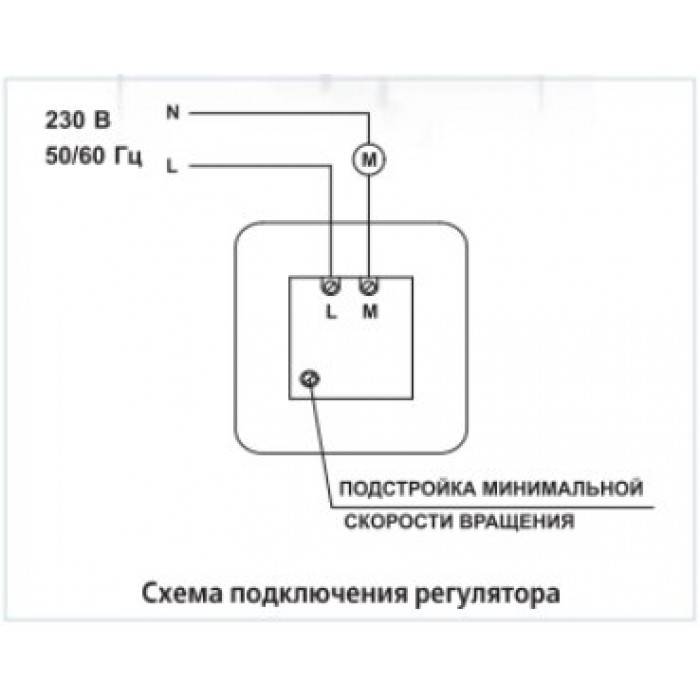

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

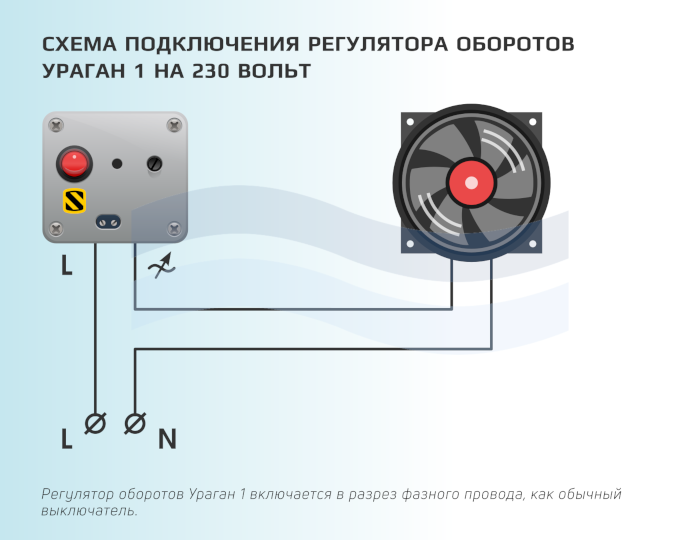

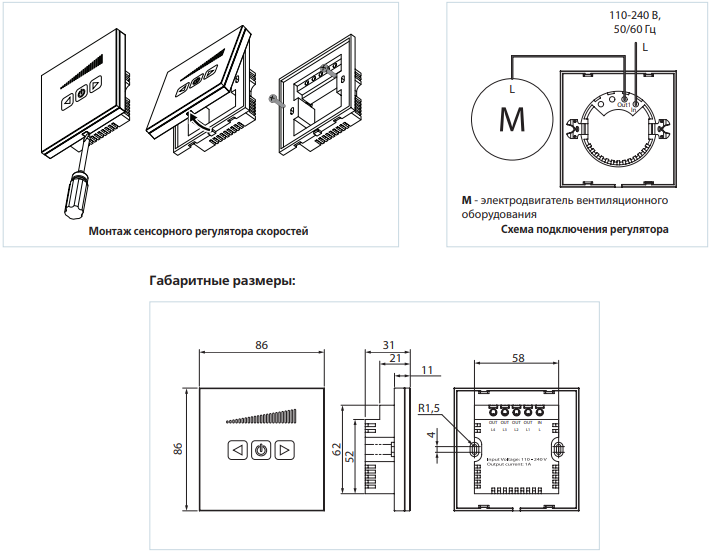

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Классификация вытяжных систем

Вентиляторы можно классифицировать в зависимости от их конструктивных особенностей:

• Осевой. Поток воздуха нагнетается лопастями вентилятора. Создаваемое им давление не превышает 50 Па. Обычно устанавливается в системе бесканальной вентиляции. Осевой вентилятор для ванной комнаты
• Диаметральный. Вентилятор с простым рабочим колесом барабанного типа с низким КПД. Радиальный вентилятор для ванной комнаты
• Центробежный. Выпускаемый в спиральном корпусе, он является одним из самых мощных по своей эффективности, но и самым шумным. Центробежный вентилятор для ванной комнаты
• Центробежно-осевой. Этот вентилятор сочетает в себе все положительные черты обоих вентиляторов: малый размер, низкий уровень шума и высокую эффективность.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов

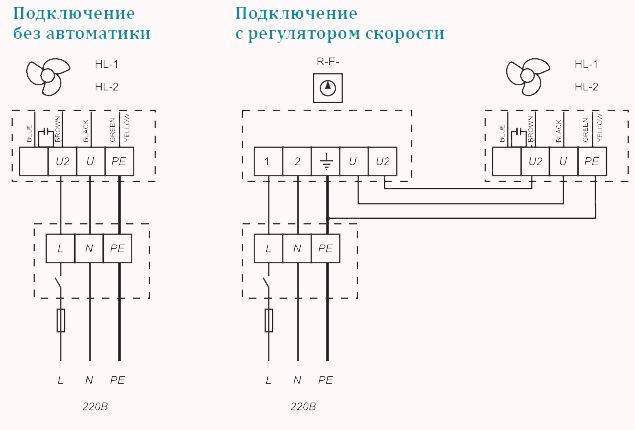

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Монтаж вентиляторов крышных

Для сооружений и зданий с жесткой кровлей организация устройства для пробивки кровли освоена и проста в исполнении. Проход выполнен в виде каменного ленточного фундамента, на котором установлены вентилятор и оборудование. Стык является практически продолжением вентиляционной шахты. Однако такое расположение прохода не всегда решает проблемы изоляции примыкания и крепления вентиляционного оборудования.

При установке кровельных вентиляторов нельзя рассчитывать на стандартизированное и универсальное техническое решение для установки прохода в мягкой кровле – такого решения в настоящее время не существует. Однако растущее количество зданий с мягкой кровлей приводит к тому, что интерес проектировщиков к этой проблеме возрастает. Поэтому было разработано несколько методов строительства перехода с мягкой кровлей.

Поскольку вентилятор имеет разные размеры и по-разному монтируется на крыше, опорные конструкции также отличаются. Многие специалисты используют для их классификации общее название SMKV (системы крепления крышных вентиляторов).

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала.

Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу.

На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У всех таких вентиляторов бесколлекторный механизм вращения: это надёжность, экономичность, бесшумность и возможность регулировки оборотов.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

Электронные автотрансформаторы

Данный регулятор скорости вентилятора представляет собой транзистор напряжения. Принцип его действия заключается в широтно-импульсной модуляции. Что касается выходного каскада автотрансформатора, то он состоит из двух типов транзистора:

Эти транзисторы имеют изолированный затвор, коммутация которого осуществляется при частоте примерно в 50 кГц

Чтобы выполнить регулировку скорости вентилятора, происходит изменение скважности импульсов. То есть мощность двигателя уменьшается с тем же, как и уменьшается количество импульсов

Подключение вентилятора к данному регулятору имеет свои недостатки. Расстояние между ними должно быть маленькое. Однако этот недостаток нивелируется его низкой стоимостью. Более того, электронный автотрансформатор отличается высокой точностью выходного напряжения.

Выводы и полезное видео по теме

Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:

Подробное видео о типах регуляторов, принципах их работы и особенностях подключения:

Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом – все достаточно просто:

Видео информация о создании контроллера скорости вентилятора:

Обзор электронного автотрансформаторного регулятора оборотов вентилятора:

Ознакомившись с видами регуляторов оборотов вентилятора и правилами их подключения, можно подобрать наиболее оптимальный вариант, способный удовлетворить потребности пользователя. При желании можно доверить вопросы монтажа специалистам. Если же хочется испытать свои силы, то простой прибор несложно собрать самостоятельно.

Остались вопросы по теме статьи, нашли недочеты или есть информация, которой вы хотите поделиться с нашими читателями? Пожалуйста, оставляйте внизу статьи.
