Изготовление и установка подъемных ворот своими руками

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

• для дерева — ножовку, электролобзик, шуруповерт, лак;
• для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
• набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
• плоскогубцы, кусачки;
• молоток, крепеж;
• инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

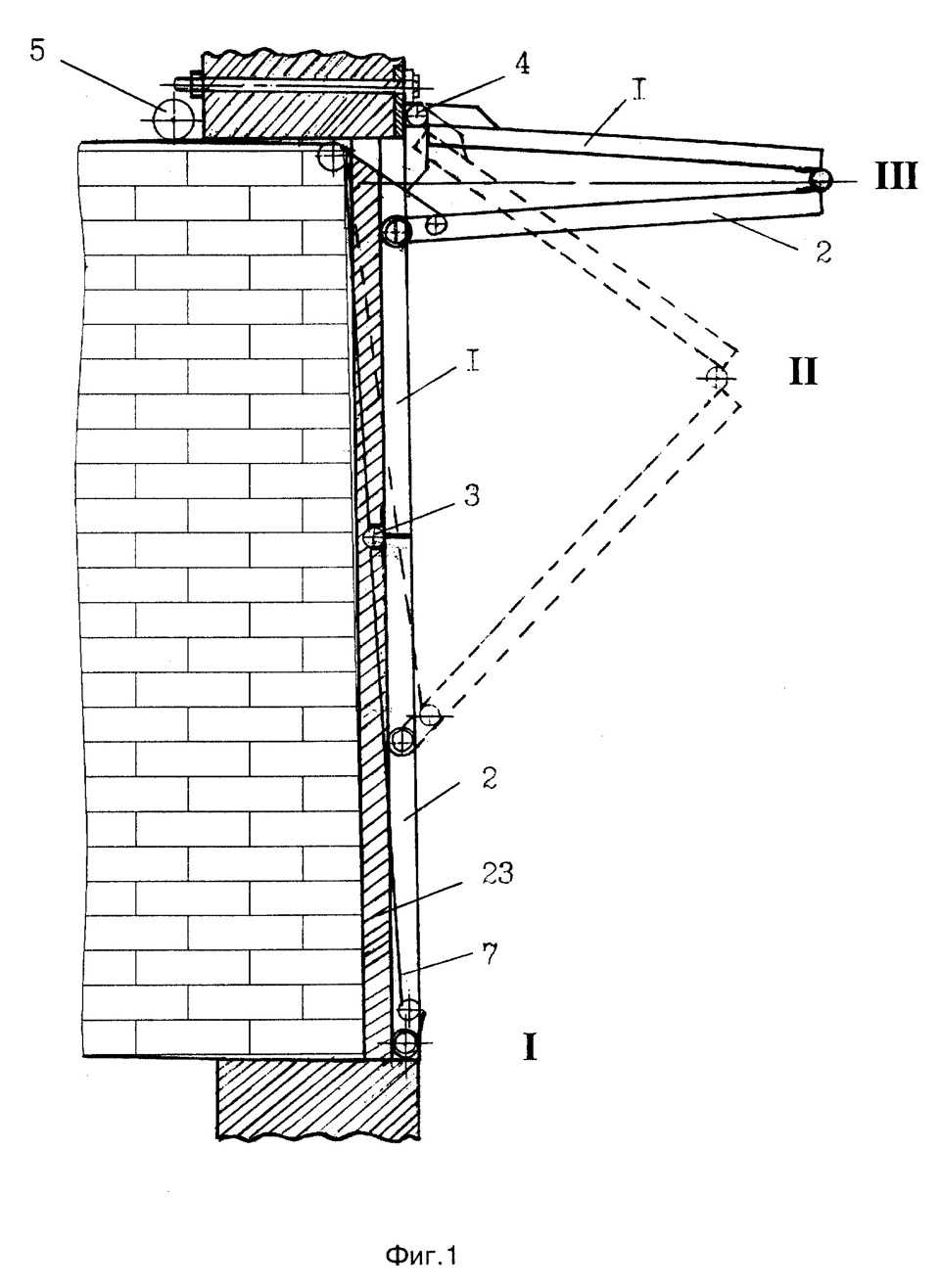

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность

Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам

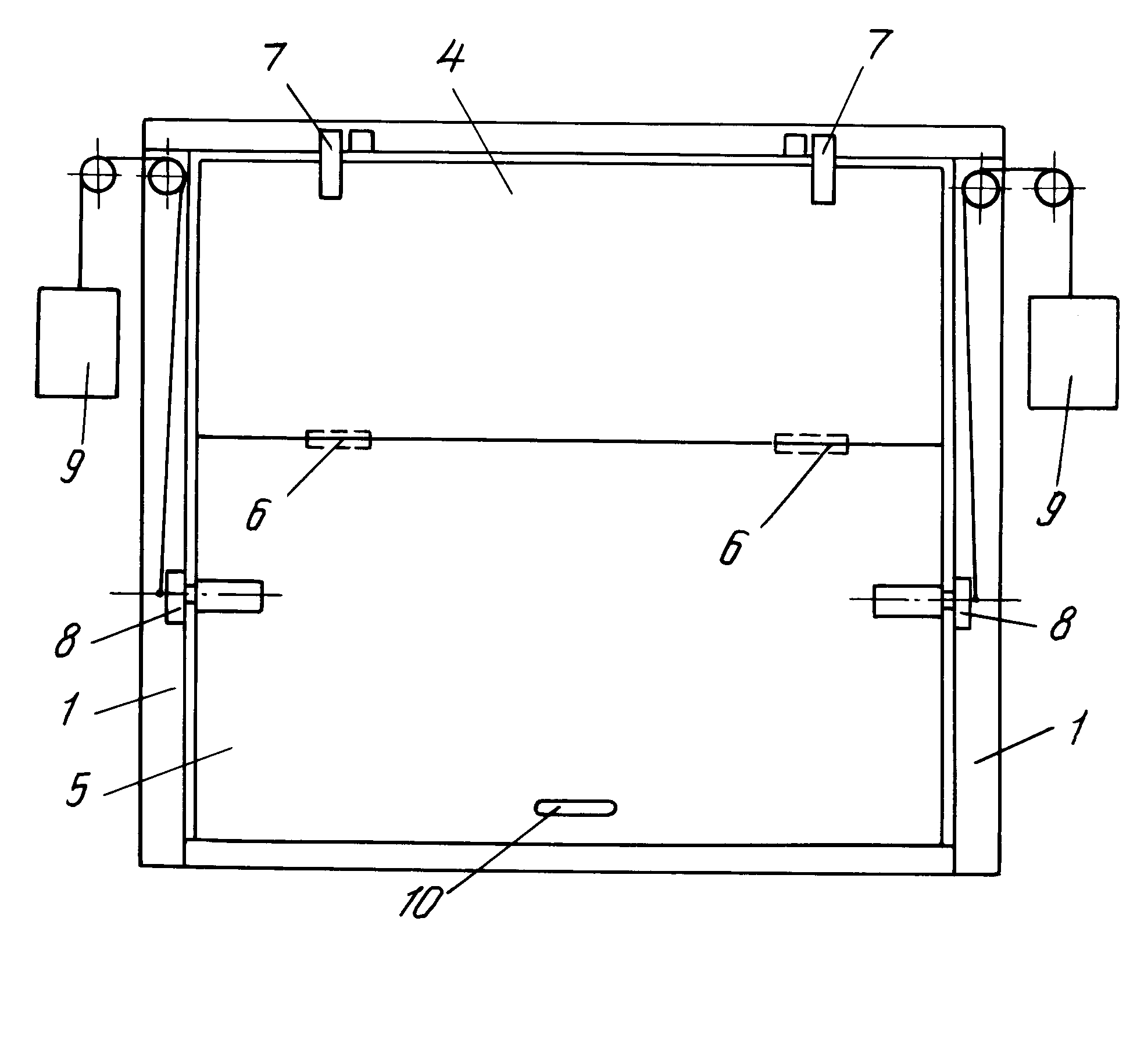

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

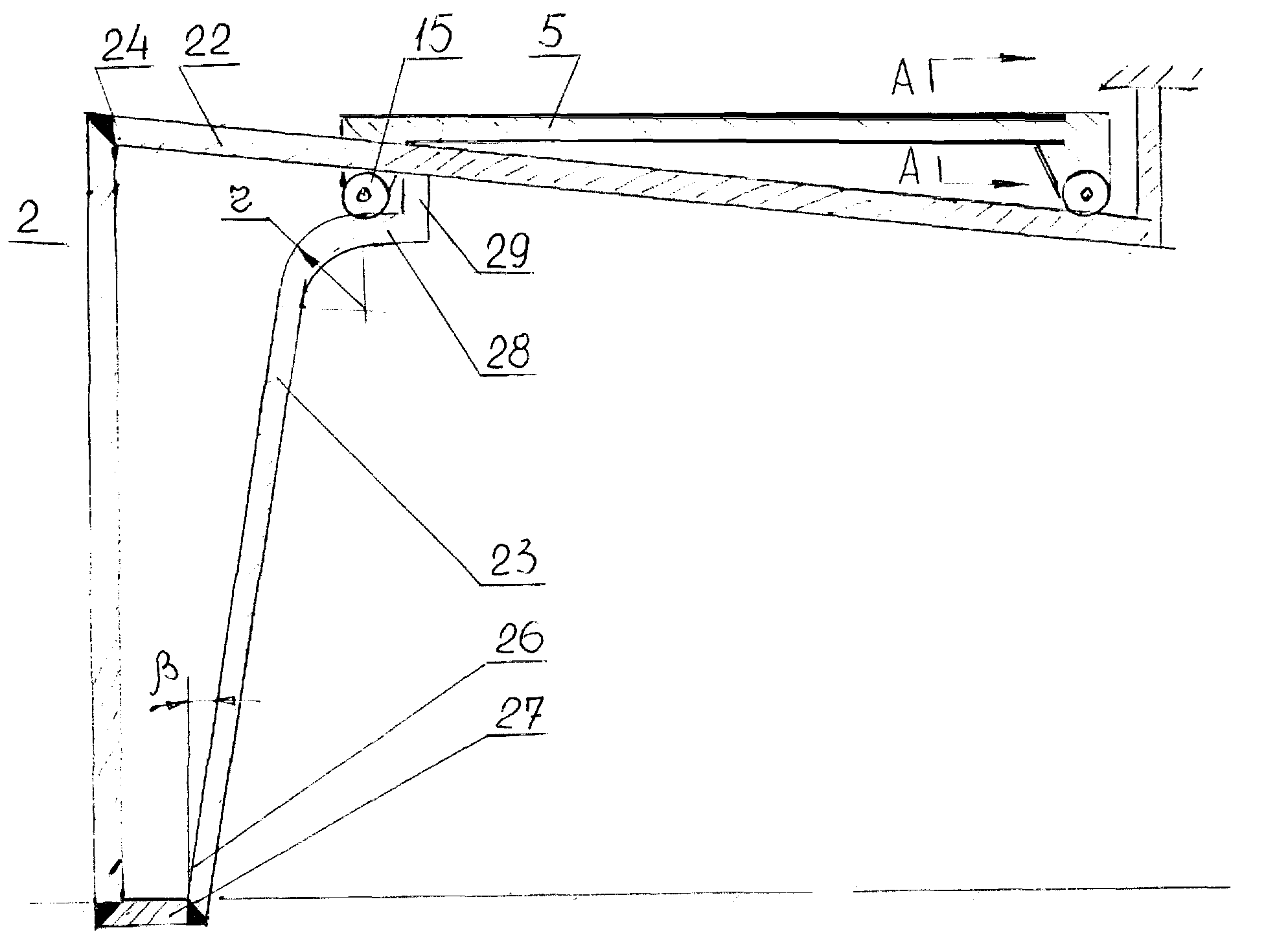

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах

На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами

Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Виды и размеры

Подъемными являются модели, которые при открывании заходят под потолок. Существует несколько разновидностей таких конструкций. Каждая из них обладает определенными особенностями эксплуатации.

Подъемно-поворотные ворота выполняют монолитными. Их большая часть заводится под потолок помещения. Нижним краем полотно выходит вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самостоятельно. Если же выбрать готовую конструкцию, ее транспортировка и установка потребует больше времени и усилий.

Подъемно-секционные ворота требуют меньше пространства для открытия, поскольку створка разделена на секции, смещающиеся относительно друг друга на определенный угол. Обычно подобные изделия не сооружают самостоятельно, поскольку дешевле и проще купить готовую конструкцию.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

1. Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
2. Цельная конструкция обеспечивает безопасность.
3. Декорировать полотна можно любыми материалами.
4. Полотна можно утеплять любыми материалами.
5. Можно установить устройство для автоматического открытия.
6. Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

• Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
• Если полотно повреждено, то снимать придется всю конструкцию.
• При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
• Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

• нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
• система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
• чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
• систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
• можно оснастить систему оборудованием для автоматического управления;
• разрешено применять гаражах для одной или нескольких машин.

• возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
• поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
• нахождение створки в открытом виде, снижает уровень высоты проема;
• механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
• монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

• высокая прочность;
• простота;
• стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Что надо подготовить для монтажа: инструменты и материалы

Если вы хотите сделать подъемно-поворотные ворота своими руками с качественным результатом, потребуется следующий набор инструментов:

• Сварочный аппарат, угловая шлифовальная машина (болгарка), дрель и набор сверл.
• Молоток, лобзик, отвертки, набор гаечных ключей.
• Строительный (водяной) уровень, маркер, рулетка.

Набор материалов зависит от того, из чего будет изготавливаться плоскость ворот. Для конструкции может потребоваться:

• Профиль (стальной или алюминиевый) или деревянный брус разного сечения.
• Панели из древесины или пластика для полотна.
• Излюбленный материал для зашивания полотна – профильный лист. Его плюс – заводская антикоррозийная защита.
• Ролики и рычажно-пружинный механизм. Их проще всего подобрать в специализированном магазине.
• Швеллер для направляющих; его подбирают, отталкиваясь от ширины роликов.

Механические ворота с дверью

• Металлический уголок или брус. Они пойдут на изготовление коробки, в которой расположится рычажно-пружинный механизм.
• Метизы: анкеры, штыри, саморезы.
• Материал для теплоизоляции. Подойдет пенополиуретан, но из соображений экономии бюджета ему нередко предпочитают пенополистирол (плотность 15-25 кг/м³, толщина 4 см).

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

• Рулетка.
• Уровень строительный.
• Металлический метр.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

• Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
• Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
• При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:

1. ширина – от 250 до 550 сантиметров;
2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

• Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
• Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

1. для осевого привода – от 35 до 45 сантиметров;
2. для цепного редуктора – от 24 до 36 сантиметров.

Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

• B — ширина в свету;
• H — высота в свету;
• b1 — левый заплечик;
• b2 — правый заплечик;
• h – притолока.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

https://youtube.com/watch?v=5WEpOnTbuao

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

Прежде чем приступить к работе, необходимо определиться с типом механизма и сделать чертеж

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки

Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку

На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные самодельные ворота для гаража с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Заключение

Как и все сложные приводные механизмы, откатные ворота требуют постоянного ухода и обслуживания. Если заклинивший привод распашных воротных конструкций достаточно просто отключить, и вручную открыть створки, то для откатных, особенно тяжелых колесно- роликовых систем сделать ручное открытие без дополнительных механизмов достаточно затруднительно.

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

На фото представлен распашной вариант конструкции.

На загородном участке

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из
