Виды подъемных ворот
Прежде чем приступить к изготовлению, подъемных ворот, необходимо ознакомиться с видами их конструкций. Согласно ГОСТ 31174-2003, к подъемным относится два типа конструкций:
| Тип конструкции | Особенности |
| Подъемно-секционные | Полотно таких ворот состоит из нескольких секций (панелей), которые соединяются петлями шарнирного типа. Высота каждой панели составляет около полуметра. При открытии такие ворота затягиваются под потолок, в результате чего панели смещаются друг относительно друга, образуя дугу. Панели могут быть выполнены из дерева или стали. Среди достоинств такой конструкции можно выделить следующие моменты:
Что касается недостатков, то к ним относится неустойчивость к взлому. Кроме того, сделать подобные ворота самостоятельно очень сложно. Однако, вы можете приобрести готовый комплект и выполнить его установку самостоятельно, чем обеспечить некоторую экономию. |
| Подъемно-поворотные | Данная конструкция включает в себя цельную створку, которая при открытии поднимается и разворачивается параллельно полу, в результате чего располагается под потолком. Движение створки осуществляется при помощи шарнирно-рычажкового механизма. Среди достоинств данной конструкции можно выделить следующие моменты:
|
Подъемно-секционные ворота
Таким образом, если вы хотите сделать ворота самостоятельно, то оптимальным вариантом является подъемно-поворотная конструкция.
Нюансы работы от специалистов
При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.
Эти рекомендации заключаются в следующем:
- Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
- Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
- Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
- Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
- Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
- Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
- Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.
Не забываем следовать рекомендациям установки ворот
Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.
Места применения подъемно-поворотных ворот
Если углубиться в историю, то сначала этот вид ворот активно использовался вместе с секционными в странах третьего мира. Это привело к тому, что металл для них стал применяться намного тоньше, чем раньше, что существенного снизило их цену. Однако в нашей стране цены на металлические изделия выросли, вот и они поднялись в цене. Но на популярность и частоту приобретения данного изделия это совершенно не повлияло. Такая конструкция на гараже какого-то престижного загородного коттеджа смотрится очень дорого и богато.
Основная масса систем поворотного типа дают надежную защиту гаражу. Это один из тех факторов, которым руководствуются автовладельцы при выборе ворот для своего гаража. Что же еще? Первым делом стоит отметить тот факт, что их не нужно постоянно смазывать. Во вторую очередь им не страшны сильные порывы ветра, которые захлопнут ворота, вызвав адский звук. Эта конструкция никогда не перекосится и не станет заклинивать из-за поломки механизма.
 |  |
| Механизм подъемных ворот | Конструкция подъемно-поворотных ворот |
Еще одним приятным моментом является то, что на них можно вмонтировать интересную надежную калитку внушительного вида, которую можно будет просто закрывать на замок, как и само изделие. И, конечно же, стоит отметить, что они компактны и не станут отнимать много места в гараже, что подарит лишнее пространство. Если электричество выключится, то меньше минуты потребуется на разблокирование автоматического привода ворот и без труда их открыть. Это очень актуально там, где частенько случаются перебои с электроэнергией.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.
Монтажные работы можно выполнить самостоятельно

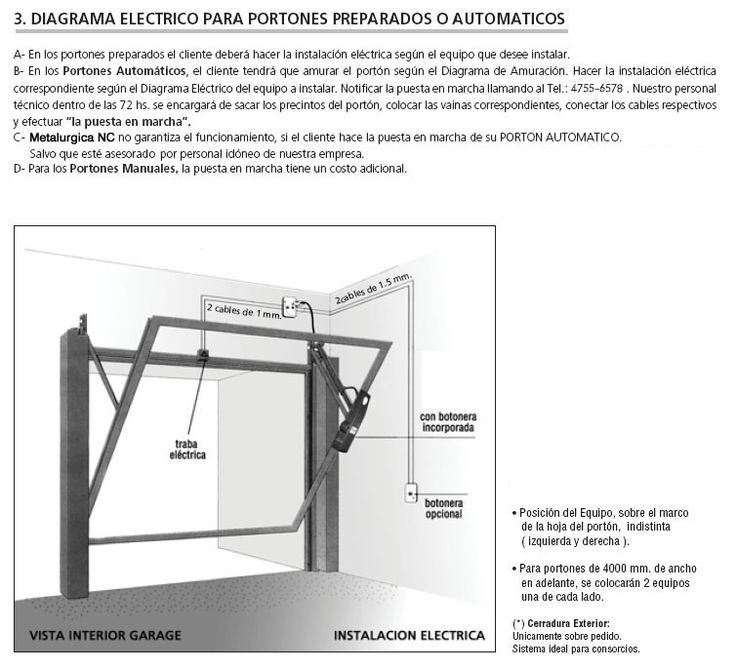

Как выбрать привод поворотного механизма: возможные варианты
Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:
- шарнирно-рычажного;
- на противовесах.
При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.
Требуется точная настройка
Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

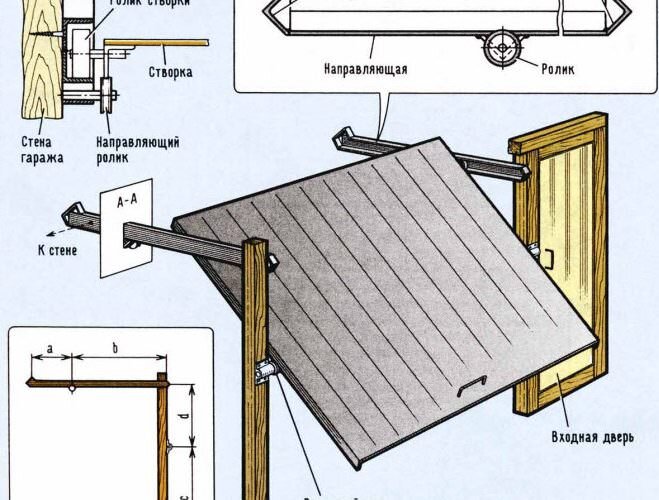

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация
Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.
Чертеж можно взять уже готовый
Материалы и инструмент, необходимые для монтажа
Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.
Из инструмента для монтажа следует подготовить:
- болгарку;
- сварочник;
- молоток;
- шуруповёрт;
- рулетку;
- дрель или перфоратор со сверлами различного диаметра;
- гаечные ключи;
- уровень;
- карандаш.
Перечень используемого инструмента является ориентировочным
Инструкция по изготовлению подъёмно-поворотных гаражных ворот
Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:
| Иллюстрация | Описание действия |
| Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема. | |
| Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь. | |
| Собираем ролики, которые будут крепиться к дверному полотну. | |
| Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации. | |
| Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы. | |
| Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи. | |
| Соединяем вместе раму, противовес и остальные элементы конструкции. | |
| Проверяем работоспособность системы. Рамы обшиваем выбранным материалом |
Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:
Watch this video on YouTube
Откатные (сдвижные)
Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.
Виды откатных ворот
По конструкции сдвижные ворота бывают:
- Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается. В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).
Проектирование и расчёт секционных ворот
Как сделать подъёмные ворота своими собственными руками? Сначала нужно подготовить чертеж
Для этого обращают внимание на ряд критериев
- Количество транспорта, которое будет находиться внутри помещения. Если автомобилей будет несколько, то можно сделать независимые створки для каждого, либо широкую конструкцию, чтобы через неё могло одновременно проехать несколько машин. Обе конструкции не отличимы по техническим характеристикам, главное, заранее предусмотреть надежность механизма, что будет осуществлять подъем, а также прочность крепежа. Он должен выдерживать нагрузку веса полотна, в статике и динамике.
- Габариты машин, что будут въезжать внутрь: ширина, высота, длина машин. Если ворота строят для двух автомобилей, нужно учитывать минимально возможное расстояние между ними. Чтобы обеспечить комфорт движения, ширина проема должна быть на 70 см больше, нежели этот же показатель машины, если планируется осуществление перпендикулярного въезда. При заезде с определенным углом, необходимо оставить до метра свободного пространства. Если будут заезжать несколько машин, то дополнительно берут полметра на расстояние между ними. Высота проема должна примерно на 20 см быть больше этого же показателя у машины (с учетом габаритов всего оборудования, что крепится на крыше автомобиля).
Подбор материалов для изготовления ворот
Когда построена схема гаражных ворот, необходимо переходить к подбору материалов, которые понадобятся для оснащения конструкции. Секциями могут выступать металлические или иные панели (к примеру, сэндвич), иногда рейки из древесины.
На нижней части полотно секций крепится концевым профилем. По бокам он защищен боковыми накладками, что придают дополнительную жесткость, защищают торец от воздействия негативных факторов окружающей среды. Направляющими здесь являются швеллеры из металла. Металлические уголки используют для крепления по вертикальным углам.. Кронштейны также готовят из профиля.
Подъемный механизм включает:
- пружина;
- вал;
- муфта соединения;
- наконечники в форме пружины;
- подвес;
- барабан;
- трос.
Подбор инструментов
Чтобы процесс монтажа прошел без проблем, нужно заранее озаботиться подготовкой таких инструментов:
- дрель и сверла к нему;
- уровень;
- молоток;
- плоскогубцы;
- отвертки;
- рулетка;
- строительный нож;
- болгарка;
- гаечные ключи разных видов.
Очень важно предусмотреть наличие средств защиты, к которым относят перчатки, очки. Важно приготовить стремянку, чтобы проводить работы на высоте
Схема установки
Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.
Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь
Анализ схемы изготовления
В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.
Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.
Описание принципа работы самодельных подъемных гаражных ворот:
- Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
- Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
- Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
- Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.
Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.
Гаражные ворота: типы и особенности конструкции
Самый бюджетный вариант металлические сварные или легкие распашные ворота из профилированных листов. Надежно, недорого, но неудобно, особенно, если в гараже и вокруг него мало места, нет возможности полностью открыть створки.
Поэтому рассмотрим альтернативные конструкции гаражных ворот, которые можно купить или заказать по индивидуальным размерам:
- подъемно-поворотные гаражные ворота – цельное полотно створки поднимается под потолок гаража;
- откатные ворота – цельное полотно на колесиках отодвигается в сторону;
- секционные – полотно ворот состоит из нескольких металлических секций, которые убираются вверх и размещаются на потолке гаража;
- роллетные ворота – конструкция напоминает рулонные шторы жалюзи, где полотно наматывается на ворот и размещается над проемом ворот;
- стандартные распашные ворота с калиткой и без.
Как выбрать среди всех видов гаражных ворот оптимальный вариант? Рассмотрим все конструкции подробней – технические характеристики, достоинства и недостатки, особенности установки и ремонта, требования к техническому обслуживанию, возможность установить конструкцию своими руками.
История появления ворот секционного типа
В 1950-х годах были изобретены секционные ворота, в тени популярных моделей их никто не замечал, только спустя 30 лет наметился рост популярности, и сейчас секционки занимают лидирующие позиции.
Причинами такой востребованности являются следующие факторы:
- Они практически не занимают пространства.
- Высокая прочность.
- Надежность.
- Внешний вид.
Единственный минус секционок – их высокая стоимость. Можно сделать секционные ворота по чертежам самостоятельно, существенно сэкономив при этом. Они ничем не будут отличаться от тех, которые вы купите в магазине или закажете по индивидуальным замерам.
Делаем откидные ворота своими руками
Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:
- аппарата для сварки;
- болгарки;
- шуруповерта;
- молотка;
- уровня;
- рулетки;
- карандаша;
- дрели со сверлами с подходящим диаметром.
- Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
- Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
- Обработать подготовленный материал болгаркой.
- Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
- Приварить на торцы верхних углов ролики с кронштейнами.
- Прикрутить профильный лист к раме при помощи саморезов.
- Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
- Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
- Прикрепить пружины и урегулировать их функциональность.
- Приклеить резиновый уплотнитель с целью герметизации зазоров.
- Поставить дверной замок.
После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.
Текстура и оттенки
Расцветка ворот может имитировать рисунок натуральной древесины или быть любой другой, согласно каталогу RAL, но на нанесение декоративного покрытия производителем требуется дополнительное время. Если же сроки поджимают, то без надбавки к цене можно приобрести полотно, окрашенное в один из стандартных цветов, которые предлагают производители: белый, красный, серебристый, антрацитовый, оттенок слоновой кости и т.д.
Карта выбора оттенка внешней и внутренней стороны полотна
Структура поверхности секций на выбор – либо гладкая, либо с имитацией дерева (с тиснением).
Полотно производится в пяти различных дизайнерских решениях, а именно:
- S-гофр;
- М-гофр;
- L-гофр;
- с рельефом «филенка» и «микроволна».
Типы поверхности панелей
Из такого многообразия несложно выбрать максимально подходящий под стиль здания дизайн.
Преимущества подъемных гаражных ворот
Плотная конструкция. Створки ворот оснащены мощным каркасом из стали, который не прогнется. Ввиду отсутствия своеобразных подвижных конструкций никаких непредвиденных ситуаций не произойдет.
Взломать их невозможно.Почти все виды подъемных гаражных ворот имеют замок электромеханического типа, который вскрыть с помощью обычного или маленького ножа совершенно нельзя. Сложная внутренняя система не позволит выдавить замок при помощи вспомогательного троса. Так что можно быть абсолютно спокойным – транспортное средство под надежной защитой.
Оптимальная конструкция.Каждый элемент в системах такого типа располагается на своем месте, поэтому дисбалансовое состояние этому изделие не грозит. Имеющийся в конструкции цепной привод обеспечивает им прочность и не позволяет балансу нарушиться ни под какими внешними воздействиями.
Высокая степень теплоизоляции.В данном случае применение между пластинами пенополистирола исключено. Имеющаяся пустая полость во время производства заполняется иным материалом – пенополиуретаном, который обеспечивает ворота прекрасной шумоизоляцией и не дает холодным порывам проникнут внутрь. Металлу не страшна коррозия, так что можно быть спокойным на внешний вид подъемных гаражных ворот.
Точность исполнения заказа.Можно не волноваться, что размер конструкции не подойдет. Во время изготовления его производят точно по указанным размерам без каких-либо погрешностей.
Оснащение автоматикой. Ворота можно открывать с помощью автоматической системы, так и в простом ручном режиме.
Нет предела творчеству. Отделку и цвет изделия можно выбрать исходя из собственных предпочтений
Совершенно не важно, какому материалу и цвету вы отдадите предпочтение, любой варианту будет уместен и гармонично впишется в общую картину. И к тому же никак не повредит.
Имеющийся в составе специальный утеплитель формованного стиля поможет обеспечить лучшую теплоизоляцию и избавит от посторонних звуков. Это осуществляется за счет плотного прилегания резинового уплотнителя по всему периметру полотна.
Важное преимущество поворотных подъемных ворот в том, что, разместившись под потолком, они оставляют массу места для размещения на нем каких-либо других элементов, которые могут потребоваться владельцу. Минимум элементов в конструкции дают ей максимум надежности в эксплуатации
Минимум элементов в конструкции дают ей максимум надежности в эксплуатации.
Подготовка к установке секционно-подъёмных ворот
Приступаем к замерам
Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.
Порядок выполнения замеров
Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:
- высоту проёма (Н);
- ширину (В);
- высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
- расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
- глубину вхождения конструкции внутрь помещения (l).
Расчёт глубины вхождения выполняют в соответствии с правилами:
- если площадь ворот менее 8 м2, к высоте проёма прибавляют 40 см;
- если более 8 м2 – 45 см;
- при низком проёме – 50 см;
- при высоком – 65-85 см.
Выбор привода
Привод рекомендуется выбирать осевой
Для секционно-подъёмных ворот возможны два варианта автоматизации:
- монтаж привода на потолке у задней стенки гаража;
- установка осевого привода с любой стороны от проёма.
Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.
Правила подготовки проёма
Основные требования к проёму:
- несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
- ровность стен и их соответствие горизонтали и вертикали;
- с внутренней стороны проёма должно быть достаточно места для установки направляющих.
Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.
Способы усиления:
- Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
- Нанесение слоя штукатурки и установка направляющих на химические анкеры.
В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.
Выравнивание проёма и потолка
Поверхность стен и потолка должна быть идеально ровной и прочной
В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.
Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.
Что делать, если проём недостаточен для монтажа подъёмных ворот
Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.
Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.
