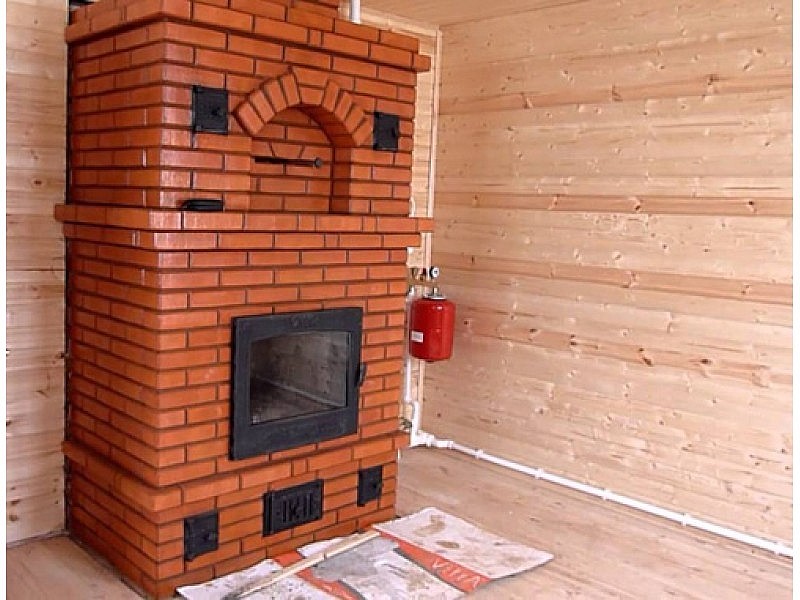

Печь-камин с водяным контуром отопления

Как выбрать проект? Порядовка

Правильный порядок монтажа печного отопления с водяными контурами

Технология кладки

Классификация водяных отопительных систем по принципу работы

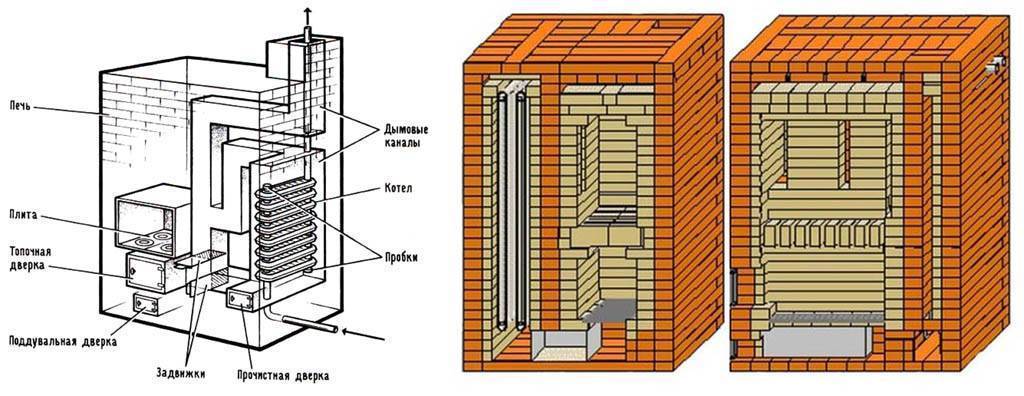

Устройство каминов с водяным контуром

Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

Печи-камины

Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

Камины

Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

• Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
• Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

Пеллетные камины

Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

Камин своими руками

Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

Выбор подходящего устройства

Задача поставлена, и решение принято, но на этом заботы не заканчиваются. Необходимо выбрать именно тот вариант исполнения печи, который сможет эффективно справиться с основной задачей по обогреву дома данного типа и всей жилой площади. Не стоит забывать и про экономичность, поэтому придется запасаться знаниями о том, как устроены системы с водяным отоплением.

Анализируя технические данные, придется принимать во внимание некоторые условия установки и эксплуатации камина. Пристенное исполнение каминной системы. Пристенное исполнение каминной системы

Пристенное исполнение каминной системы

Площадь помещения, которую придется отапливать. Любой хозяин должен знать этот показатель наизусть. В противном случае придется применить знания школьного курса геометрии и вычислить площадь жилого пространства. Хотя бы примерно.
Известно, что от площади зависит выбор мощности котла, поэтому на следующем этапе нужно определиться с этой величиной. Если Вы не доверяете советам продавца, то выбирайте мощность по следующему утверждению: 1 кВт способен без проблем прогреть до 10 м2 площади. Остальные сопутствующие расчёты выполните самостоятельно. Номинальная мощность – это параметр, который указывает завод изготовитель. Печи российского производства соответствуют заявленным характеристикам, так как проходят экспериментальные испытания.
Обязательно нужно учесть место и способ установки камина. Внешний фактор влияет на саму конструкцию и даже на принцип ее действия. Угловой камин никак не может быть установлен вдоль стены. Он изготовлен таким образом, что идеально входит в угол комнаты. Пристенные камины обычно имеют форму прямоугольного параллелепипеда и ограничивают выбор только конструкцией дымохода. Существуют настенные варианты исполнения, но здесь стоит тщательно продумать возможность крепления, в связи с большой массой устройства. Если стены в комнате отделаны листами гипсокартона, то такой вариант не для вас.
Функционал. Это тоже важный вопрос, ведь известно, что камин может выполнять одновременно две функции: обогрев и внешний декор

Если вы преследуете цель выгодно и эффективно отапливать загородный дом, то сконцентрируйте внимание на технических параметрах, а не на внешнем виде устройства.

Перечислим еще несколько советов, которые окажутся полезными при выборе камина. Большое влияние на количество генерированного тепла играет размер топки. Дровяные камины имеют самую большую по размерам топку. Это связано с габаритами самих поленьев. Поэтому не стоит путать или сравнивать размеры топок печей с разными типами топлива между собой.

Современный аппарат для отапливания всего дома

Теплообменник – это узел, где происходит передача теплоты от металла к теплоносителю. Естественно, что скорость обмена зависит от теплопроводности и теплоемкости материала. Отличными качествами обладает чугун, он достаточно долговечен и за счет теплоемкости накапливает энергию, но большая масса резко снижает потребительский спрос. Однако чугунная система теплообмена до сих пор находит своего покупателя. Стальной теплообменник обладает качествами, противоположными описанным.

Декор портала для электрокамина

Декоративное оформление портала электрокамина может быть любым. Однако следует помнить, что он ни в коем случае не должен нарушать целостность композиции комнаты, а лишь немного смещать акцент в сторону. Хорошим решением оформления объекта служит укладка керамической плитки, что сразу же сделает его элегантным и естественным. Тем более что произвести монтаж материала на ровное гипсокартонное основание достаточно просто.

Кроме того, можно покрыть постройку структурной штукатуркой, оклеить обоями или покрасить, главное, чтобы она сочеталась с другими покрытиями и объектами, расположенными в комнате.

Для достижения необходимого эффекта декорирование готового объекта осуществляется исходя из стилистической направленности всего помещения и только лишь в соответствии с ним. Только так можно быть уверенным в получении положительного результата, который не только лаконично впишется в дизайн комнаты, но и существенно приукрасит его.

В завершении стать ознакомьтесь с видео: Современные электрические камины в интерьере.

Возможно после этого электрический камин вам ещё больше понравится.

Преимущества и особенности эксплуатации

Такие камины имеют множество плюсов: они легко устанавливаются в существующую отопительную систему, могут обогревать большие площади, долговечны и удобны в эксплуатации, пожаробезопасны и при использовании открытой системы не требуют подключения источников электропитания.

Печи камины с водяным контуром могут использоваться для обогрева здания, если применять их с одной из двух существующих систем:

1. открытая система, в которой термоноситель не имеет прямого подогрева;
2. закрытая система, имеющая прямой подогрев термоносителя.

В зависимости от того, какая система будет применяться в доме, необходимо и выбирать камин. К этому нужно относиться чрезвычайно серьезно, так как неверный выбор камина может обернуться весьма печальными последствиями.

Открытая система

В открытой системе носитель тепла, в качестве которого может быть использован антифриз или вода, движется в змеевике. Змеевик же располагается в открытой насадке котла топки. Открытый расширительный бачок в такой системе устанавливается как можно выше – чаще всего его монтируют под самой крышей. Движение термоносителя в открытой системе осуществляется по принципу естественной циркуляции – обыкновенная гравитация направляет термоноситель в теплообменник. Остатки нагретого термоносителя текут обратно в расширительный бачок.

Такая система отопления может быть знакома многим жителям России – чаще всего ее использовали в Советском Союзе для отопления частных домов и дач, встраивая чугунную батарею в открытый камин. Дополнительного оборудования подобная система отопления не требует, но для больших площадей она, увы, не подходит: вода при нагреве теряет свой удельный вес, а трубы оказывают значительное гидравлическое сопротивление. По этим причинам системы закрытого типа и вытеснили такую модель обогрева. Правда, есть способ несколько нивелировать недостатки открытой системы – использовать вспомогательные пластинчатые теплообменники, передающие тепло от термоносителя камина в трубы обогрева.

Закрытая система

В случае оборудования закрытой системы термоноситель будет нагреваться в самой закрытой части котла топки. Из расширительного бачка (бак должен быть мембранного типа) термоноситель движется в теплообменник, расположенный в камине. Нагреваясь, в среднем, до 80 градусов, термоноситель подается в накопительный бойлер, откуда движется в отопительные трубы. В системе закрытого типа воду или антифриз в движение приводят уже не гравитационные силы, а обыкновенный циркуляционный насос.

Если теплоотдачи по каким-либо причинам нет, термоноситель в системе может закипеть, из-за чего работа насоса прекратится. В водяном контуре камина значительно возрастет давление, которое может полностью вывести из строя всю систему. Чтобы предотвратить такие поломки, в топку устанавливают еще один змеевик, в который можно подать холодную воду для снижения температуры циркулирующего термоносителя. В сам же водяной контур устанавливается термостат, который сольет термоноситель из системы в канализацию при ее перегреве.

Выбирая печи камины с водяным контуром, первоочередное внимание нужно уделить тому, с какой именно системой обогрева он будет использоваться, так как от этого зависит безопасность всего дома и его жильцов. В остальном такие камины так же безопасны, как и другие виды отопительного оборудования, но отличаются одним важным аспектом – приносят в дом настоящий уют!

Схемы подключения теплообменника

Критерии выбора

1. Конструкция печи должна быть таких же размеров, как и площадь, выделенная на ее установку. От соблюдения этого правила зависит количество теплоотдачи.
2. Правильно подбирайте форму печи. Для отопления в комнате подойдет такая форма, где боковые стены будут длинными, а передняя и задняя стенки – узкими.
3. Располагать в доме печь нужно таким образом, чтобы она никому не мешала и при этом была на своем месте для выполнения определенных функций.
4. Маленькому дому не нужна массивная печь – от ее внушительных габаритов дом быстрее не согреется. Лучше меньшая печь, которая быстро достигает нужной температуры, чем большая и неэкономная.

Системы подключения

Существует основная схема процесса, в которую входят:

• камин (монтируется на верхнем этаже либо в подвале);
• радиаторы (в них поступает прогретая в баке вода);
• бак с водой (тепло-, гидроаккумулятор, устанавливается в помещении технического назначения);
• змеевик (требуется для прохождения из теплоаккумулятора прогретого теплоносителя).

В зависимости от расположения бака принято выделять две разные схемы.

Открытая

При ней ёмкость устанавливается в самой высокой точки здания, и жидкость идёт в теплообменник под воздействием гравитации. Избыток нагретой воды идёт снова в бак.

Прогрев жидкости происходит в змеевике, расположенном в насадке топки (её котловой открытой части). Монтаж такой системы не вызовет затруднений, но очень непрактичен в силу потерь воды, своего удельного веса и других причин.

Закрытая

В данном случае змеевик располагается в котловой закрытой части. С помощью циркуляционного насоса жидкость проходит в накопительную ёмкость, а, затем, в отопительную систему.

Внимание! Чтобы предотвратить закипание воды и выход прибора из строя, сзади топочного отсека вмонтирован дополнительный змеевик для подачи (в необходимых случаях) холодной воды. Основным преимуществом такой системы подключения является и то, что водная рубашка топки содержит специальный датчик температуры, по сигналу которого производится необходимый слив воды в канализацию

Основным преимуществом такой системы подключения является и то, что водная рубашка топки содержит специальный датчик температуры, по сигналу которого производится необходимый слив воды в канализацию.

Такая система подключения в отличие от первой позволяет обогревать помещения большой площади.

Схемы подключения

Схема водяного отопления

Чтобы установить такую конструкцию в двухэтажном доме при полезной площади в 250 квадратов нужно придерживаться следующей размещения камина:

• Конструкция устанавливается внизу, то есть на нижнем этаже
• Бак с водой располагают в технических комнатах, именно туда должно поступать тепло от теплоносителя
• В емкости змеевиком вода прогревается до нужной температуры
• Из гидроаккумулятора (бака с водой) нагретая подается в радиаторы
• При хорошей мощности конструкции часть нагретой воды может применяться для хозяйственных нужд
• Остывшая вода через обратку снова возвращается в бак, нагревается и опять поступает в батареи. По трубоотводу циркулирует вода, предназначенная для личного использования обитателями дома. То есть она тоже периодически греется.

Схема для устройства камина в обычном доме (в 1 этаж) существенно не различается. Разница состоит в разводке трубопроводов, радиаторов и ГВС. Хоть отличий особых нет в установке таких печей, некоторые нюансы все же стоит учесть. В основном, это связано с видом и местом расположения расширительного бачка. Из-за него такая конструкция делится на закрытый метод подключения и открытый.

Открытый способ подключения

В этой системе бачок устанавливаю на самой верхней точке обители (чердак), туда, собственно и поступает вода. Далее она самотеком поступает в батареи. Система характеризуется простотой в монтаже и полном отсутствии дополнительных электроприборов.

Закрытый способ подключения

В этом варианте вода движется уже не самотеком в бачок, а при помощи насоса. Установить его можно в любом месте, высота и расстояние не имеют значения. Этот метод имеет некоторые преимущества перед предыдущим:

• Не имеет ограничений в площади обители для обогрева. То есть можно обогревать дом, у которого жилая площадь больше 100 квадратов (в предыдущем методе подключения такие ограничения имеются)
• Количество радиаторов может быть увеличено, при этом КПД не уменьшится
• Система не перегревается
