Лучшие производители светодиодных лент
Производители LED изготавливают множество моделей с разными техническими характеристиками. Лучшими компаниями считают:
- Компания Osram – лидер продаж на рынке осветительных приборов. Osram предоставляет пятилетнюю гарантию и аксессуары: от контроллеров до удлинителей. Лучшие модели немецкой компании выходят в линейке LinearLight Flex. Приборы этой серии устанавливаются на промышленных объектах.
- Geniled выпускает модели с классом защиты от влаги, который выше, чем у остальных конкурентов. Осветительные приборы компании подойдут для монтажа в помещениях с повышенной влажностью: в ванных комнатах или на кухне. Дополнительная защита достигается за счет изоляции эпоксидной смолой. Также в ассортименте компании есть обычные приборы для установки в помещении с нормализованными микроклиматов.
- Китайской компании Gauss поставляет свою продукцию в 20 стран с гарантией от производителя. Ассортимент предлагает многоцветные ленты с ярким свечением.
- LED с низкой ценой и длительным периодом бесперебойной работы производит компания Sveteco. Модели подойдут в качестве основного источника освещения в жилых помещениях. При работе минимально нагреваются.
- Еще одна китайская фирма Elektrostandard выпускает элементы освещения. Компания предлагает на выбор изделия с разным напряжением, цветом излучения, классом защиты.
- Приятное соотношение цены к качеству также предоставляют такие компании, как Camelion, Dreamland, Era, Arlight.

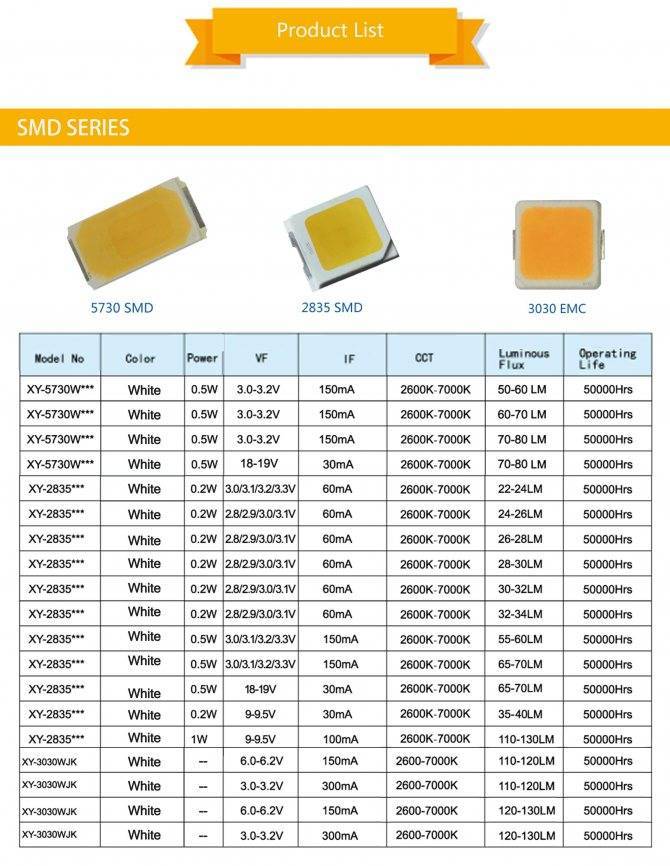

Особенности лент SMD5730
Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.
Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров
Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача
Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. — люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением.

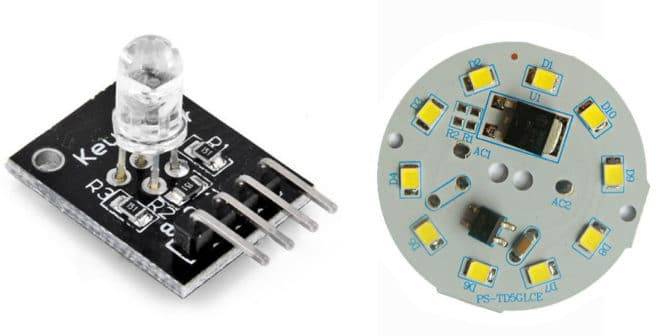

Особенности SMD-светодиодов
Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:
Обычные с аксиальными выводами (слева) и SMD светодиоды
Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.
Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа
Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.
Сборку устройств на smd компонентах можно поручить роботу
Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.

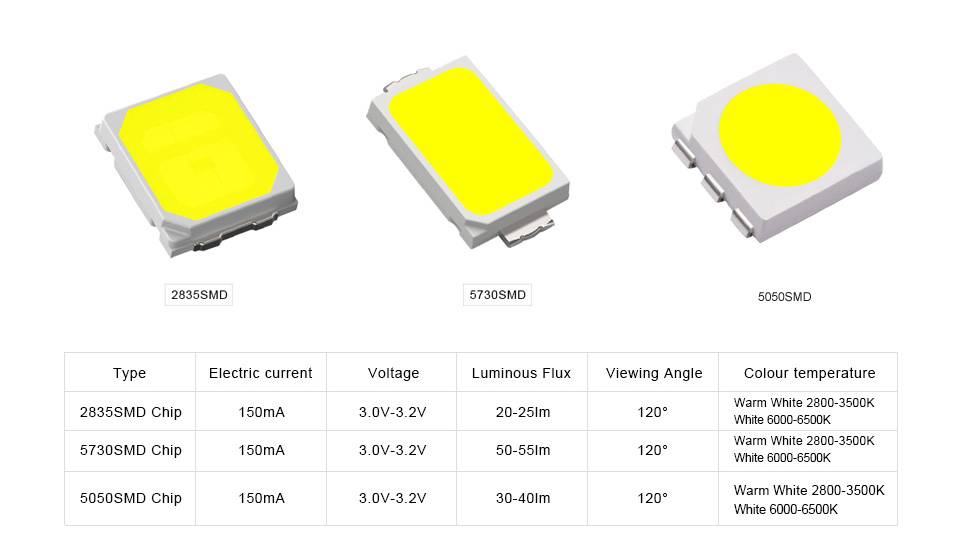

Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.
Как подобрать светодиодную ленту
Покупаю LED, нужно основываться на внешнем виде и технических характеристиках:
- Яркость излучения.
- Наличие контролера.
- Класс защиты от внешних факторов.
- Качество сборки устройства.
- Место установки.
Также на работу прибора влияет толщина провода и мощность блока питания. Если энергии для питания не будет хватать, то нужно будет докупить дополнительный блок. Подробнее рассмотрим характеристики устройства, которые помогут ответить на вопрос: как выбрать светодиодную ленту?
Яркость
При подборе светодиодной ленты покупатели ориентируются на цвет и яркость свечения. Последний параметр зависит от типа светодиодов и их количества на один метр. Тип свечения можно определить по четырем цифрам на маркировке. На рынке можно найти варианты LED в зависимости от яркости:
- SMD3528. Вариант для декоративного освещения. Умеренная яркость и малая мощность.
- SMD2835. Яркость свечения и мощность высокая. Можно использовать для основного освещения.
- SMD5050. Вариант имеет среднее освещение для подсветки в комнатах небольших участков интерьера.
- SMD3014. Светодиоды имеют повышенный теплоотвод и устойчивость к перепадам микроклимата.
SMD5630. Прибор устойчив к влажности и изменению температуры в комнате. Светодиоды характеризуют высокой мощностью, сильным свечением.

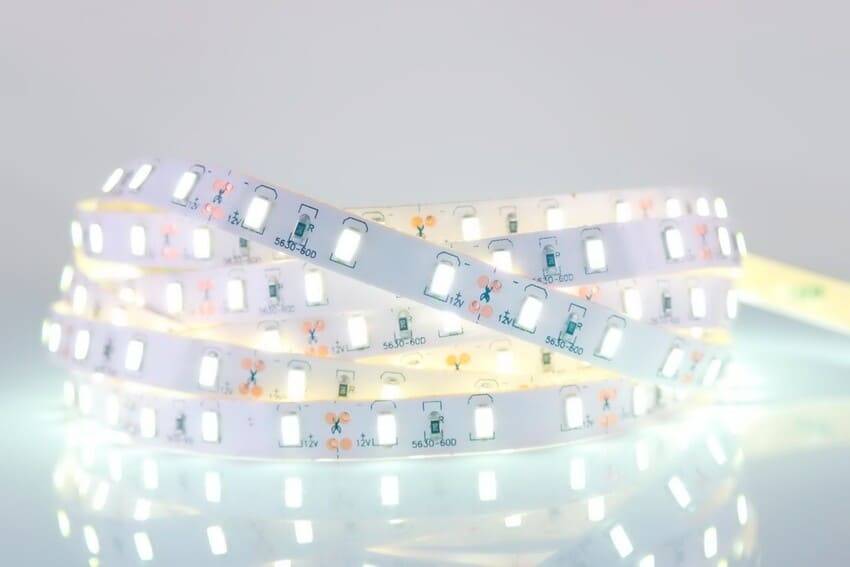

Одноцветная лента на SMD5630
Мощность блока питания
Блок питания выбирают исходя из мощности и напряжения. Нужную мощность трансформатора подбирают под количество используемых метров, а блок питания должен иметь запас в минимум 20–30%.
Если покупаете ленту с дополнительной защиты от влаги, то и блок питания должен иметь высокую степень влагозащиты. При подключении участка с высокой в блоке питания с мощностью на 250 Вт должна находиться система охлаждения.
Для выбора LED ленты также нужно изучить доступное напряжение. Модели изготавливают с напряжением на 12, 24 и 36 вольт. Для 12 вольт не рекомендуется подключать участок больше 5 метров.
Контроллер для RGB лент
Контроллер нужен, чтобы менять цвета и насыщенность освещения. Управление может осуществляться, как с помощью пульта дистанционного управления, так и с помощью кнопок на контроллере. Подключается он непосредственно к самой ленте, и на схеме находится между блоком питания и источником света.

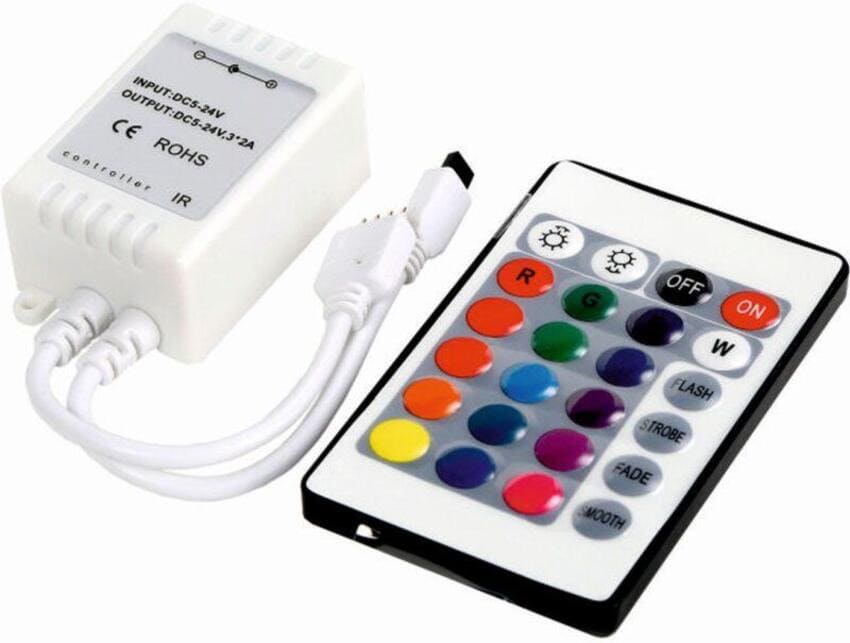

RGB контроллер для ленты
Класс защиты
Класс защиты прописывается двумя цифрами, которые указывают на пригодность для использования. Для комнат со спокойным микроклиматом подойдут устройства с IP20. Для помещений с повышенной влажностью нужно устанавливать LED с IP43/44. Использовать на улице лучше ленты с IP65 – IP68. В качестве подсветки бассейнов IP68.
Выбор провода
В подборе проводов специалисты рекомендуют основываться на мощности ленты и блока питания. Исходя из нее получится высчитать толщину провода. Кабель должен выдерживать 135% номинального тока, на который рассчитан блок питания.
Качество
Оценить качество прибора можно по следующим параметрам:
- Защитное покрытие равномерное;
- Края ровные;
- Группы светодиодов расположены равномерно;
- Сопротивление резисторов на маркировке больше 100 Ом;
Место установки
Чтобы понять, как пользоваться в разных ситуациях светодиодной лентой, следует подобрать место для установки и окружающую обстановкой помещения. В зависимости от выполняемых функций, ориентируйтесь на яркость свечения
Для установки в помещении с повышенной влажностью или изменчивым климатом, нужно обратить внимание на класс защиты изделия

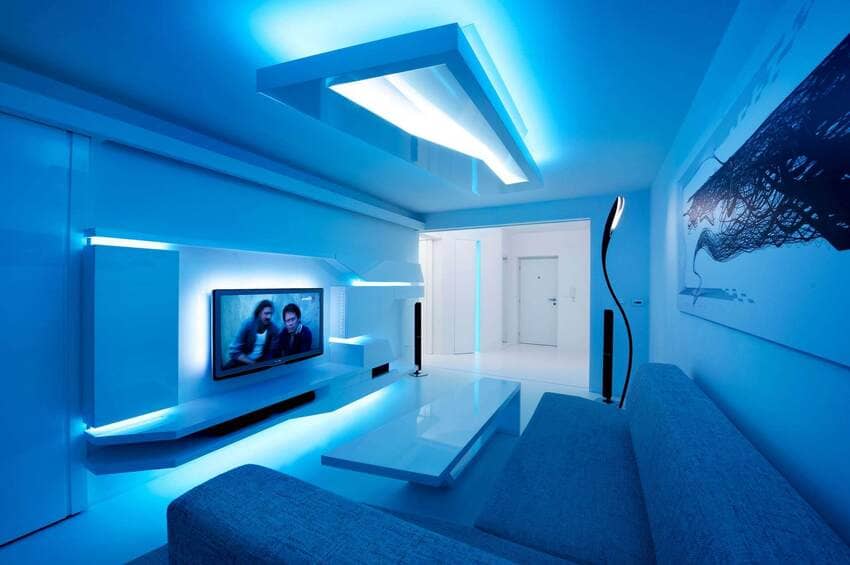

Декоративная подсветка комнаты синими LED лентами
Особенности конструкции SMD 2835
Стандартные размеры
Как ширина, так и длина сверхъяркого диода полностью совпадает с размерами SMD 3528. Этот аспект облегчает производителям LED-лент задачу по наладке производственного оборудования. При учёте того, что высота этого элемента уменьшена до 0,8 мм. Это снижает затраты на его изготовление, а также расширяет сферу его применения.
Тем не менее SMD 2835 отличается от более улучшенной версии – 5050. Разновидность SMD 5050 имеет 3 кристалла SMD 3528 в одном корпусе. На корпусе (нижней части) размещается 6 выводов.
Соответственно версия обладает большими размерами, а также кристаллы могут включаться в цепь по отдельности, чего нет у версии 2835. Это даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости благодаря выведению из функционирования одной ветки кристаллов, при этом без потери равномерности свечения.
Основные параметры
Двухрядная 5050 на 24В
Перечислю основные технические характеристики, на которые следует обратить внимание:
- напряжение питания;
- световой поток;
- тип установленного светодиода;
- количество LED на 1м.;
- степень защиты от воды;
- одноцветная или многоцветная.
Сразу обращаю ваше внимание, что существует несколько видов под разные питающие напряжения:
- 12В, самый распространенный вариант;
- 24В, применяется реже, профессиональными монтажниками;
- 220В, режется кратно одному метру, питается прямо от сети 220 вольт, блок питания не нужен, требуется только дешевый выпрямитель.
Я буду рассматривать классический вариант на 12В вольт, напряжение пишется на около места разреза каждые 3 led элемента.
Лазерные диоды
И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.
Лазерные диоды
Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).
Лазерные диоды
Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.
Технические характеристики
Плотность светодиодов 3528
Самые популярные модели на середину 2015 года выполнены на SMD 5050 и SMD 3528, это указывается в маркировке. Еще указывается количество led диодов на 1м., обычно оно бывает 30, 60, 72 и 120 штук. Если пишут, что установлено 300 штук, то продавец имеет ввиду длину 5 метров, делим на 5 и получаем привычное значение 60 шт.
Плотность CMД 5050
Кроме стандартной со светодиодами в один ряд, выпускается с расположением в 2 ряда, количество на такой обычно 120 штук. Соответственно мощность повышается в 2 раза, но при этом не требуется алюминиевый профиль для светодиодной ленты , потому что площадь основания увеличивается вдвое. Это сохраняет уровень отвода тепла в пределах нормы, для одинарной алюминиевый профиль требуется при мощности выше 10 Вт/м. Для двойной требуется охлаждение, если потребление энергии будет выше 20 Вт/м. Светодиодная лента 3528 отличается от 5050 размером световых элементов, яркость первого 15 Лм, второго 5 Лм.
Сравнение размеров
Чтобы вам было легче ориентироваться во всем разнообразии, составил таблицы.
Таблица мощности Ватт на 1 м., 12 вольт
| Диодов на метр | 2835 | 3528 | 5050 | 3528×2 двойная | 5050×2 двойная |
| 15 | 1,2 | 3 | |||
| 30 | 6 | 2,4 | 6 | 2,4 | 6 |
| 60 | 12 | 4,8 | 12 | 4,8 | 12 |
| 72 | 14,4 | 5,8 | 14,4 | ||
| 120 | 9,6 | 24 | 9,6 | 24 | |
| 240 | 19,2 |
Таблица яркости Люмен на 1 м.
| Диодов на метр | 2835 | 3528 | 5050 | 3528×2 двойная | 5050×2 двойная |
| 15 | 60 | 200 | |||
| 30 | 600 | 120 | 400 | 120 | 400 |
| 60 | 1200 | 240 | 800 | 240 | 800 |
| 72 | 1440 | 290 | 940 | ||
| 120 | 480 | 1600 | 480 | 1600 | |
| 240 | 960 |
Особенности конструкции
Устройство конструкции и типоразмеры светодиодов SMD зависят от серии, модели и производителя.
Распространённая модель SMD 5050 имеет следующие особенности конструкции:
- Форм-фактор 5х5х1.6 миллиметров.
- Материал корпуса — термостойкий пластик.
- Форма корпуса — квадратная.
- На нижней стороне корпуса расположены три вывода для сверхъярких диодов.
- Подложки из металла для чипов размещены между выводами. Они способствуют равномерному рассеиванию тепловой энергии.
- С целью определения назначения каждого из выводов, на корпусе имеется скос одного из углов.
- Для защиты кристаллов производится специальная прозрачная линза. Материалы для изготовления — силикон или эпоксидный компаунд.
- У предыдущая версии SMD 3528 материалы изготовления те же.
- Имеет следующие отличия:
- Форм-фактор 3.5х2.8х1.4 миллиметров.
- Вывод для одного диода.
Как правильно расшифровать маркировку
SMD светодиоды отличаются специфической системой маркировки, отражающей основные характеристики, в целом, предоставляющей краткую информацию об изделиях. Маркировка показывает отличия по ряду параметров:
- Числовой код указывает на размер чипа, его длину и ширину светодиода. Например, код 5050 означает квадратный корпус размера 5,0 x 5,0 мм. Данная маркировка помогает определить величину диода, предполагаемую мощность.
- Буквенный код отражает информацию о цвете. Например, GREEN – зеленый, RED – красный, UV – ультрафиолетовый и др.
- Число за буквенным кодом означает интенсивность свечения, CRI для белых светодиодов. Индекс цветопередачи отражен в диапазоне от 0 до 100. Чем больше число, тем ярче световой поток.
- Дополнительные цифры, буквы отражают дату производства, марку и другую информацию об изделии.
Как определить светодиод по внешнему виду

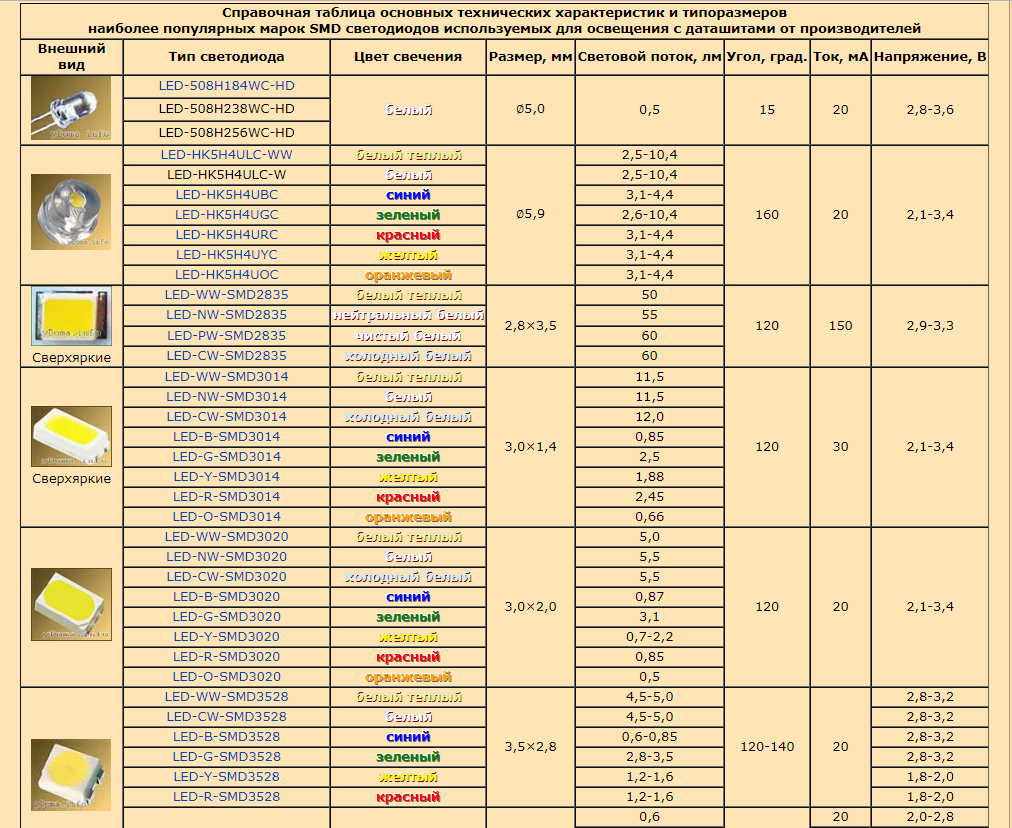

Размер изделия помогает определить вид светодиода и характеристики. Измерить корпус в длину и ширину можно обычной линейкой или лучше штангенциркулем. Полученные данные нужно найти в справочнике, где отражены параметры и есть описания LED-источников.

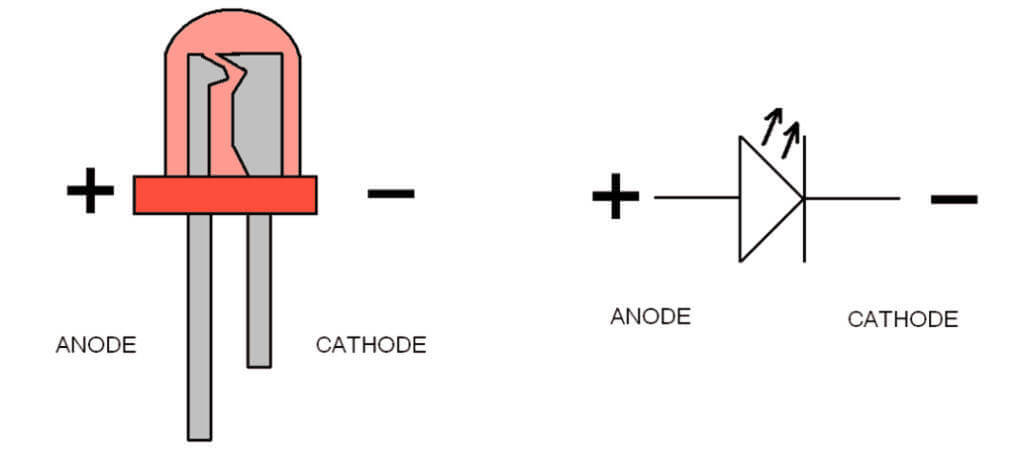

Как определить полярность
Конструктивная особенность нового светодиода – в разных по длине ножках. Более длинная ножка – анод (плюс), более короткая ножка – катод (минус).
В корпус SMD не заглянешь, но производители позаботились – оставили специальную метку, изображение скошенного угла, обозначающее расположение катода (минус). На противоположной стороне – анод (плюс). На тыльной стороне площадка теплоотвода смещена в сторону анода.
Дополнительным указателем полярности являются выступы букв П и Т, вершина треугольника, направление которых указывает на катод.
Маркируются ли светодиоды по цвету?
Маркировка Российских светодиодов достаточно сложна. Для примера приведем лишь небольшую часть таблицы цветовой маркировки.
| Светодиод | Материал корпуса | Цвет свечений | Маркировка |
| АЛ102А | Металлостекло | Красный | Красная точка |
| АЛ102В | -/- | Зеленый | Зеленая точка |
| АЛ102Г | -/- | Красный | 3 красные точки |
| АЛ102Д | -/- | Зеленый | 2 зеленые точки |
| ЗЛ102А | -/- | Красный | Черная точка |
| ЗЛ102Б | -/- | Красный | 2 черные точки |
| ЗЛ102В | -/- | Зеленый | Белая точка |
| ЗЛ102Г | -/- | Красный | 3 Черные точки |
| ЗЛ102Д | -/- | Зеленый | 2 белые точки |
| АЛ112А | -/- | Красная полоска | |
| АЛ112Б | -/- | Зеленая полоска | |
| АЛ112В | -/- | Синяя полоска | |
| АЛ112Г | -/- | Красная полоска | |
| АЛ112Д | -/- | Зеленая полоска | |
| АЛ112Е | -/- | Красная точка | |
| АЛ112Ж | -/- | Зеленая точка |
Зарубежные элементы маркируются по-разному, в зависимости от страны производителя и фирмы.
Часто маркировка на светодиодной ленте расшифровывается
Степень защиты IP светодиодной ленты RGB
RGB светодиодная лента, как и любое электрическое оборудование, должна иметь некоторую защиту от внешнего воздействия. Степень этой защиты имеет свое обозначение, начинающееся с букв IP. Далее идут две цифры, первая обозначает уровень защиты от твердых частиц в виде пыли и строительного мусора, вторая указывает на уровень защиты от влаги.
Самые распространенные RGB светодиодные ленты имеют степень защиты IP20 и предназначены для использования только внутри помещений. На таких лентах нет вообще никакой защиты, но при этом они нормально работают в условиях несильной запыленности токонепроводящей пылью.
RGB LED ленты с незначительной защитой от водяных брызг имеют степень защиты IP54, максимум IP65. Такие ленты можно использовать в ванных комнатах и в других помещениях, где возможно появление влаги. Очень часто светодиодные ленты с такой степенью защиты используют в автомобилях. Со стороны светодиодов для защиты от влаги на ленту наносится герметичный слой прозрачного силикона.
Максимально возможная степень защиты светодиодной ленты IP67 и IP68. Она достигается путем размещения светодиодной ленты внутри силиконовой трубки. Такие ленты можно использовать на улице и даже в бассейнах на небольшой глубине.
Отличие светодиодной ленты RGB от обычной LED ленты
Отличие светодиодной лент RGB от обычной LED ленты сразу видно еще из названия. В обычных LED лентах применяются монохромные светодиоды, для подключения которых нужно только два контакта. В RGB лентах устанавливают многоцветные RGB светодиоды, которые в одном корпусе содержат сразу три кристалла, отвечающие за три разных цвета: красный, синий и зеленый (red, green, blue). Подключается такая лента с помощью четырех контактов, где три из них управляют конкретным каналом цвета и один контакт общий.
Такая лента позволяет получить любой цвет и оттенок регулировкой яркости каналов из трех основных цветов.
Характеристики
Основным параметром различия диодных лент считается их вид. Сегодня одноцветные ленты выпускаются двух видов -smd 3028 и 5050, где цифрами обозначают длину и ширину диодов. Например, smd 3028 обозначает диодную ленту с размерами диодов 3× 2, 8мм.
Следующим отличающим параметром считается плотность, а именно количество диодов, расположенных на 1м ленты. Существуют модели от тридцати до двухсот сорока единиц на 1 м.
Различие по цветовой основе, т.е. оттенку печатной платы. Она может быть прозрачного, белого, серого цвета либо коричневой
Расцветка основы представляет внешний облик лент в не включенном состоянии, особенно это важно учитывать при ее устройстве открытым способом
Ленты классифицируются по степени защищенности. Распространенными классами защиты являются IP 20, 33,67,65,68. Самым минимальным считается IP 20. Это ленты открытого типа, которые могут справляться с минимальными физическими воздействиями, как прикосновение, протирание от грязи. Им нельзя соприкасаться с влагой. Самым высоким считается класс 68, представляющий собой ленты покрытые толстым герметичным слоем, защищающим их от значительных ударов. Этот тип считается полностью защищенным. Подобные ленты могут устраиваться даже на дне бассейнов и фонтанов, а также замораживаться
Типы лент
Rgb изделия могут быть двух видов: аналоговые, цифровые. Ленты первого типа имеют параллельное включение светодиодов. То есть один цвет распространяется по всей длине цепи свечения, регулировка отдельного элемента невозможна. Монтаж и подключение несложный процесс, стоимость материалов невысокая.
RGB LED-3528-60
Цифровые модели обладают сложным механизмом, стоят дороже аналоговых. Но превосходят возможностью управлять любым светодиодом, потому как к каждому устанавливается микросхема.
RGB 5050-48 IC IP67 влагозащищённая
Существуют также ленты, устойчивые к влаге. Особенность их в покрытии силиконом или трубкой из пластика.
Совет по выбору светодиодной ленты от эксперта
Какую светодиодную ленту выбрать для подсветки потолка, рабочей зоны кухни и прочих целей? Сначала нужно ответить на вопрос: «Какая функциональная нагрузка будет на неё возложена?» Может, приятный для глаз оттенок должен подчеркнуть красоту узора на зеркалах шкафа или создать интимную обстановку в спальне. Или наоборот – стать источником рассеянного белого света.
В любом случае каждый человек, немного подумав, может найти ей применение у себя в доме. В организации светодиодного освещения из лент важную роль играет светильник из алюминиевого профиля. В интернете существует множество фото с различными вариациями по оформлению потолков кухонь и различных других комнат. Из светильников можно создавать креативные геометрические формы, гармонично вливающиеся в общий дизайн. Холодный белый световой поток подчеркнёт блеск кухонной техники, дополнит основное освещение.
Цвет светодиодов для декоративного освещения подбирают по индивидуальному вкусу. Часто RGB ленты включают в состав комплексного светового оформления. Они оригинально смотрятся на потолочных выступах из гипсокартона. Нанесённые вокруг жидкие обои, маскируют их под общий стиль.
Реализация светодиодного ленточного освещения должна иметь комплексный подход, начиная с грамотного технического расчёта и заканчивая монтажными работами. Каждый этап является важным звеном цепочки, прочность которой будет залогом безотказной работы всей системы.
Эффективность (светоотдача)
Отношение светового потока к потребляемой мощности (Лм/Вт)
Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
- лампочка накаливания: 8-12 лм/Вт;
- люминесцентные (энергосберегающие) лампы : 30-40 Лм/Вт
- современные светодиоды: 120-140 Лм/Вт
- газоразрядные лампы (ДРЛ): 50-60 Лм/Вт
Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.
Цветовая температура
Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
- -2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
- -4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)
- -6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)
По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).
Размеры светодиода
Мощность светодиодов.
- малой мощности: до 0,5 Вт (20-60 мА);
- средней мощности:0,5-3Вт (100-700 мА);
- большой мощности: более 3-х ватт (1000м А и более).
Угол свечения как правило 120-140 градусов, в индикаторных 15-45 градусов.
Деградация (ресурс) светодиодов
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители. Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет.
Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.
Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).
Что такое светодиодная лента RGBCCT?
rgbcct светодиодная лента
CCT означает коррелированную цветовую температуру. Он позволяет регулировать цвет от CW (холодный белый) до WW (теплый белый). То есть RGBCCT — это чип-светодиод 5-в-1, где есть три диода RGB вместе с двумя диодами для белого (холодного и теплого белого).
При разных температурах белый цвет проявляется по-разному. С RGBCCT вы получаете возможность регулировать цветовую температуру. И таким образом можете выбрать идеальные белые оттенки для вашего освещения.
Таким образом, включение CCT с RGB позволяет получить от желтоватых (теплых) до голубоватых (холодных) тонов белого. Итак, если вы ищете настраиваемое белое освещение, ваш лучший выбор.
Применение ленты
Применение светодиодной ленты SMD 3528 весьма широкое. Ее используют как для внешнего, так и для внутреннего освещения. Перечислим некоторые сферы:
- основное освещение комнаты;
- зонирование помещения;
- ландшафтный дизайн;
- автомобильная подсветка;
- уличная реклама;
- архитектурные элементы;
- аквариумы, бассейны, сауны.
Лента SMD 3528 отлично монтируется в подвесной потолок по контуру или в карниз, создавая отражение. При правильном расчете мощности, светового потока вполне может хватить для основного освещения. Часто применяется для создания отдельных зон – разделение в детских комнатах или кухнях-студиях. Подсветка контуров мебели, ниш, полок – любые дизайнерские идеи с легкостью воплощаются с помощью led.
Пример освещения комнаты светодиодной лентой SMD 3528
В коммерческом освещении устройство также нашло свое место, ведь разнообразие видов, о котором мы поговорим дальше, позволяют использовать его на улице, во влажной среде бассейнов и саун, на фасадах сооружений, а также в интерьерах клубов, баров и ресторанов. Подсветка рекламных щитов, колонн, вывесок заведений – все это доступно с помощью гибкой светодиодной платы.
Автомобилисты не забывают применять ее для подсветки, как внутри, так и снаружи машины. Питается лента от напряжения 12В, поэтому ее удобно подключать к автомобильному аккумулятору. Разберем подробно характеристики SMD 3528, чтобы определиться со всеми достоинствами и недостатками.
Каким образом подключаются светодиоды: некоторые схемы
Основное правило при подключении, это наличие сопротивления. Его задача – не дать, при скачке напряжения, увеличенной силе тока спалить световой диод. Но его необходимо правильно высчитать. Сейчас попробуем понять, как это сделать.
Рассчитываем номинал сопротивления для светодиода
Для правильного расчета сопротивления для светодиода нам понадобится следующая формула:
R=(Uпит-Uпад)/I, где R – необходимое нам сопротивление; Uпит – входное напряжение; Uпад – номинальное напряжение светодиода и I – ток светодиода. Однако стоит помнить, что характеристики светодиода 3 Вт одного производителя могут не совпасть с параметрами идентичного, но изготовленного другой фирмой.
Прожектор на светодиодах с датчиком движения – удобно и экономично
Если же нет желания производить самостоятельно все вычисления, можно воспользоваться онлайн-калькулятором.
Подключение светодиода к сети 220 В: схемы и правила
Здесь необходим обычный диод перед источником света. Это значит, что можно, высчитав необходимое количество светодиодов и соединив их последовательно, включить в цепь перед первым из них диод VD1 1N4001. Этого будет вполне достаточно, чтобы избежать обратного пробоя. Однако о сопротивлениях перед каждым из светодиодов забывать нельзя.
Прекрасные ночники на светодиодах для дома
Статья по теме:
Параллельное и последовательное подключение – в чем разница
Последовательное подключение применяется для компенсации высокого напряжения. Иными словами, если у нас 2 лампы на 127 В, а напряжение в сети 220, мы можем соединить их последовательно, и они будут прекрасно работать. Если же их соединить в параллель, то они просто взорвутся.
На схеме это выглядит так. При последовательном подключении светодиодов анод одного из них соединен с катодом другого. Такая цепь продолжается до тех пор, пока суммарное напряжение светодиодов не совпадет или не приблизится вплотную к напряжению сети.
При параллельном соединении все аноды соединяются между собой, как и катоды.
Статья по теме:
Как подключить светодиоды к 12 В
Здесь принципиальных различий с подключением светодиодов к сети в 220 В нет. Разница лишь в количестве элементов и расчетах их сопротивлений. Но 12 В все же безопаснее. А значит, если у начинающего мастера нет опыта в подобных делах, лучше потренироваться на подключении светодиодов на 12 В.
Светодиоды на 12 В, как и лента, питаются через такой блок-стабилизатор
Статья по теме:
Как подключаются эти разновидности
Подключить ленту можно своими руками, сложностей в работе нет. Главное – разобраться в процессе и следовать схеме, чтобы ничего не перепутать и не сжечь оборудование. Предварительно нужно приобрести все, что нужно – саму ленту, блок питания (подобрать под напряжение ленты, чаще всего используется вариант на 12 В, реже на 24). Также для работы нужен контроллер, а если длина 5 м или больше, то ставится усилитель сигнала. Следовать инструкции:
- RGB-ленту подключать проще всего, так как на ней всего 4 контакта. Вначале отрезать по указанной линии, после подключить коннектор или припаять контакты, что нежелательно. От ленты завести провода на котроллер так, как показано на схеме ниже, а его присоединить к блоку питания. Стоит проверить работу, чтобы убедиться, что все нормально.
- RGBW присоединяется почти так же с той разницей, что есть дополнительный контакт. Контроллер подойдет и универсальный, в нем можно подключать разные типы лент.
- RGBWW подключается шестиконтактным коннектором и для него не стоит использовать универсальный контроллер, лучше купить специально предназначенную модель. Она дороже, но эффект будет намного лучше.
Стандартная схема подключения для RGB-ленты.
Схема для RGBW-варианта с дополнительным контактом.
При установке важно соблюдать аккуратность, плотно защелкивать коннектор. Располагать контроллер и другие элементы управления в легко доступном месте
Дополнительные характеристики
Кроме основных технических параметров, при проектировании светодиодных светильников нужно учитывать ещё несколько дополнительных факторов, таких как влияние температуры и различных коэффициентов.
Температурная зависимость
Продолжительная и стабильная работа излучающего диода во многом зависит от эффективного отвода тепла от кристалла. В связи с этим у мощных светодиодов должно быть низкое тепловое сопротивление перехода кристалл-подложка. Например, SMD 5730 и SMD 3014 имеют всего 4°C/Вт, что является достижением современных технологий.
Также нормируются:
- максимальная температура p-n-перехода (температура кристалла), которая для SMD приборов может достигать 130°C;
- температурный диапазон, при котором допускается эксплуатация;
- температурный диапазон, при котором можно хранить полупроводниковый прибор;
- температурно-временной график пайки SMD светодиодов.
Биновка
Светодиодный бин представляет собой неделимую область на диаграмме цветности, условно выраженную в цифробуквенном коде. Необходимость биновки белых светодиодов вызвана погрешностью, допускаемой в процессе их изготовления. Бин-код позволяет максимально точно указать оттенок белого света приборов, имеющих одинаковую цветовую температуру и коэффициент цветопередачи. Данный параметр учитывают производители светильников высокого качества.
