Достоинства и недостатки откатных ворот с калиткой
Ворота откатного типа со встроенной калиткой обладают многими преимущества. Обозначим основные из них:
- Отпадает необходимость установки дополнительного столба для двери, так как полотно уже является подходящим каркасом.
- Полотно ворот, сдвигаясь параллельно забору, не занимает места на площадке.
- Имеется возможность управления перемещением створки вручную или при помощи электропривода.
- Калитка позволяет хозяевам участка или другим людям заходить на территорию, не откатывая полотно ворот.
- Калитку можно установить как на этапе создания проекта, так и на уже готовую створку. Правда, последний вариант является менее предпочтительным.
Данная конструкция также не лишена и недостатков:
- Стоимость монтажа, по сравнению с другими типами ворот, оказывается выше.
- Процесс установки конструкции достаточно трудоемок и длителен. Необходимо залить мощный фундамент и изготовить сложную систему противовеса.
- Схема откатных ворот с калиткой должна предусматривать наличие свободного места рядом с забором для возможности сдвигания створки.
- Конструкция занимает много места возле забора. Если там имеются какие-то деревья или кустарники, их придется убрать.
Помимо обычных конструкций, используемых в частных домах, могут изготавливаться противопожарные откатные ворота с калиткой. Они обеспечивают длительную защиту помещений от открытого пламени. Материалом для их производства является исключительно металл, покрытый огнестойкой краской.
Основные виды ворот для дачных и загородных домов
- распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
- сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.
Расчет веса, габаритов и прочности
Чтобы грамотно рассчитать основные параметры откатных ворот, следует придерживаться такой схемы:
- Определить высоту и ширину конструкции. В первую очередь измеряется размер въездного проема. На основе полученных результатов рассчитываются габариты створки по формуле: L = A + I + (a + b + c + d). L – ширина ворот, A – показатель ширины въезда, а I – дистанция между движущимися каретками. Обозначения строчными буквами нужны для расчета технологических отступов.
- Рассчитать противовес, который используется для выравнивания механизма створки. Применение удлиненной консоли позволяет равномерно распределить нагрузку полотна по кареткам. Длину противовеса выбирают из расчета 50% ширины въездного проема.
- Определить вес ворот с учетом типов материалов. Приблизительная масса профильного листа составляет 4 кг/м², а конструкция из стали толщиной 2 мм весит 17 кг/м². Исходя из таких параметров, система из профлиста шириной 4 м и высотой 2 м будет обладать весом в 200 кг. Руководствуясь точными сведениями, необходимо рассчитать габариты несущей балки и других составляющих.
- Выполнить расчет прочностных показателей. Несущие способности определяются частотой эксплуатации конструкции, ее весом и ветровыми нагрузками.
Расчеты для откатных ворот.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка
Заводская консоль отличается сложной геометрической формой
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Плюсы и преимущества конструкции
Еще в советские времена любой вопрос, связанный с покупкой того или иного строительного материала, приобретал масштабы проблемы. Сейчас ситуация изменилась, и купить любые ворота (автоматические, металлические, из профнастила, раздвижные или кованые) практически так же просто, как сходить за продуктами в супермаркет. Вернемся к вопросу откатных ворот с калиткой, которые обладают массой преимуществ:
- движение основного полотна происходит вдоль всего ограждения;
- в отличие от распашных ворот с калиткой, данная конструкция не требует обязательного наличия места для полноценного открытия, что особенно актуально для дачи;
- движение полотна происходит плавно и легко, благодаря подвижным элементам заводского производства;
- не требуется прикладывать усилия для открытия;
- конструкция подлежит дополнительному оснащению автоматикой (с электроприводом), а для того чтобы управлять ею, не нужно даже выходить из авто.
Возможно, на первый взгляд, вопрос, связанный с собственноручной сборкой и установкой такого рода ворот покажется сложным с точки зрения реализации, но на самом деле все гораздо проще. Главное, что необходимо – это наличие соответствующих материалов и соблюдение этапности и правильности действий во время процесса.
Предварительно нужно позаботиться о следующих моментах:
- подготовка чертежей самой конструкции;
- стоит определиться на месте установки, в какую сторону будут открываться полотна;
- расчет фундамента при помощи лучшего онлайн-калькулятора;
- выбор материала калитки (металл, профнастил и т. д.).
Соблюдая последовательность действий и правила установки, вы сможете получить конструкцию, обладающую высоким уровнем безопасности и надежности.
Разновидности ворот
Рассматривая виды ворот, вы сможете подобрать для себя оптимальный вариант. В зависимости от конструкции, они могут быть:
Наиболее распространенной разновидностью являются распашные ворота, которые можно вписать в любой гараж или забор. Однако они предусматривают необходимость большого пространства. Этот момент следует учитывать заблаговременно. Опорные конструкции и рама выполняются из металлопроката, тогда как створки можно обшить цветными профилированными листами, деревянной обрешеткой, коваными элементами или сэндвич-панелями.
Рассматривая виды ворот, вы можете выбрать откатную их разновидность, которая является наиболее удобной, поэтому пользуется популярностью. Такие конструкции имеют два минуса. Первый из них выражен в высокой стоимости, тогда как второй – в необходимости дополнительного места. Секционные ворота используются для гаражей. Наиболее часто их можно встретить на подземных стоянках, в складских помещениях и парковках.

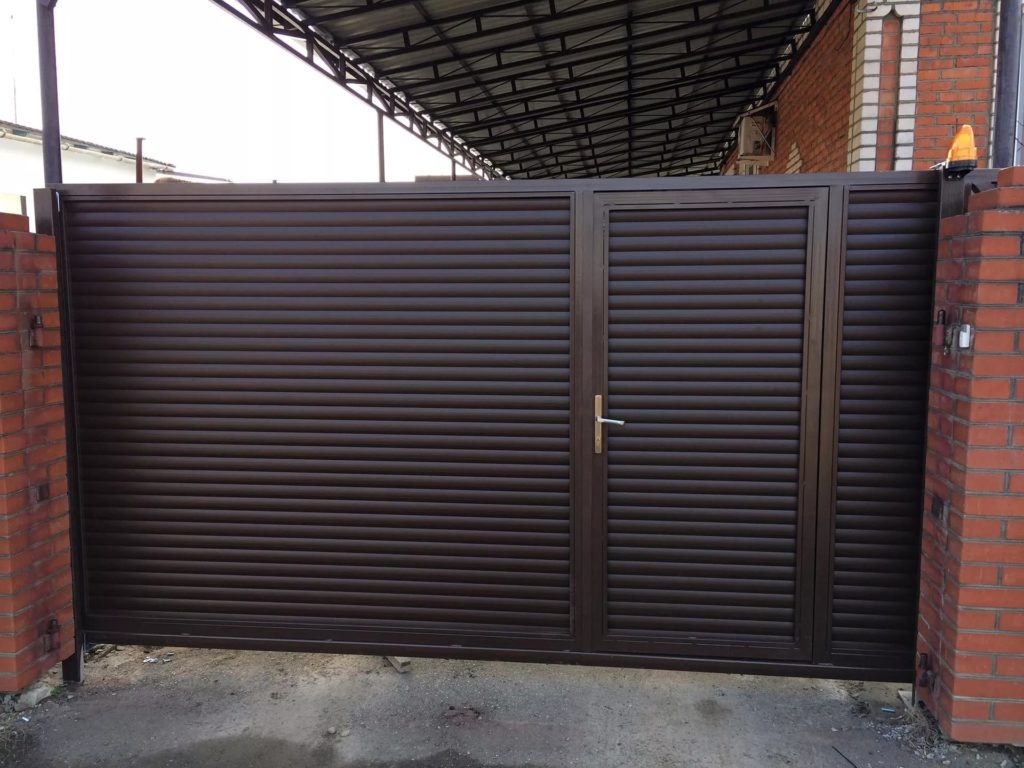

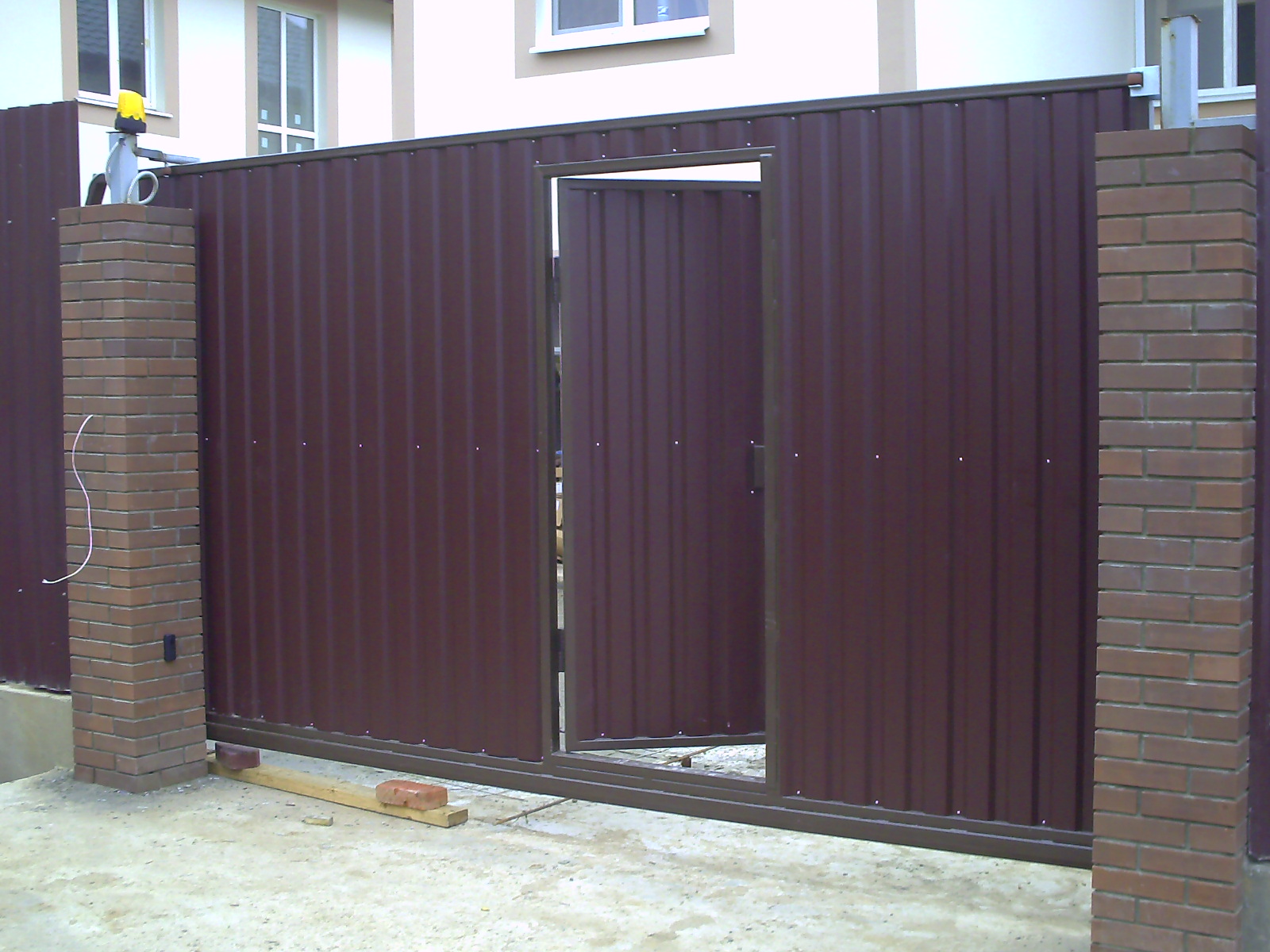

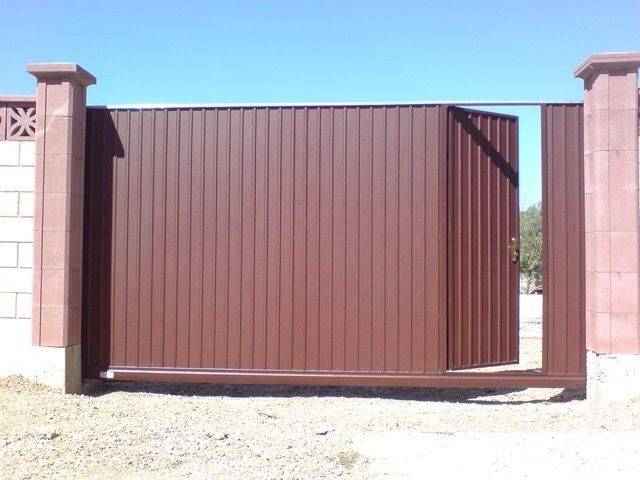

Металлические откатные ворота из профнастила с калиткой внутри

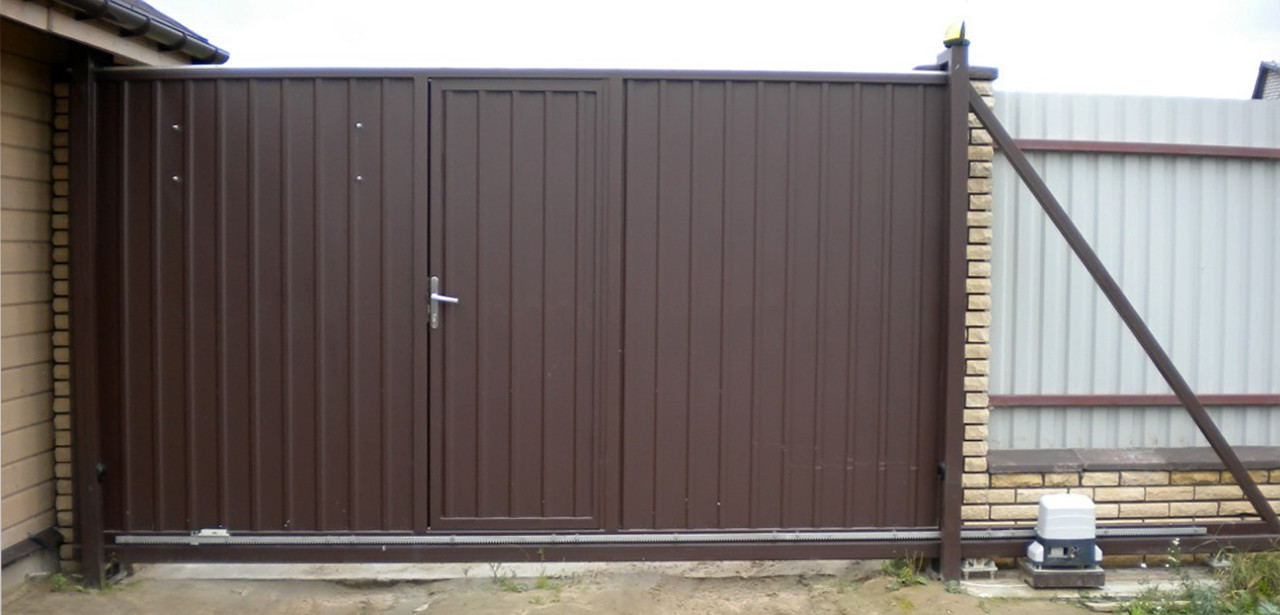

Металлические откатные ворота с калиткой внутри, фото вариантов исполнения которых представлены ниже, значительно дешевле своего аналога, описанного выше но, тем не менее, также являются хорошим способом защитить ваш участок.
Такие откатные ворота, пожалуй, пользуются самой большей популярностью благодаря простоте монтажа. Их схема установки легка и с ней справится даже тот, кто обладает начальными знаниями в плане монтажа металлических ограждений.
Обычно такие ворота ставят на винтовых сваях. Преимущество винтовых свай в том, что нет необходимости проводить земельные работы и разводить грязь по всему участку. Плюс установка винтовых свай занимает около 1-2-ух дней.
Ещё несомненный плюс металлических откатных ворот из профнастила в том, что их можно комбинировать с коваными элементами. В эти ворота также легко врезать калитку. Будет и не дорого и очень стильно выглядеть!
Изготовление калитки своими руками: этапы работ, фото
Пока фундамент набирает необходимую прочность, можно приступить к сборке калитки.
Сварка рамы
Для изготовления рамы своими руками необходимо подготовить:
- профильную трубу 60х30 или40х40;
- профнастил для поперечин;
- сварочный аппарат;
- состав, защищающий металл от коррозии;
- краску;
- инструмент для резки металла.
Согласно подготовленной заранее схеме из трубы нарезаются заготовки, края которых нужно сделать под углом в 45 градусов. Предварительно профильную трубу следует очистить от ржавчины металлической щеткой.
Чтобы придать конструкции большую жесткость и облегчить установку замка, между большими сторонами рамы, по ее высоте вставляются две поперечины.
Чтобы углы рамы получились прямыми, ее заготовки рекомендуется закрепить в самодельном кондукторе, который можно сделать своими руками:
- Из листа толстой фанеры вырезается полотно, размеры которого на 50 мм должны превышать размеры будущей калитки.
- Прижимать элементы рамы к полотну будут струбцины, которых должно быть в два раза больше, чем сварных швов.
Замерив диагонали рамы и проверив все углы, между ее нижней и верхней перемычками устанавливаются сначала поперечины, а затем струбцины. Необходимо проследить, чтобы струбцины были расположены на небольшом расстоянии от места сварки.
Еще раз тщательно проверив параллельность сторон, можно приступать к сварке. Струбцины нужно будет убрать только после того, как остынут все швы.
Сваренный каркас обрабатывается антикоррозийным составом и к нему сплошным швом привариваются петли. После того как рама будет покрашена, ее изготовление можно считать законченным.
Монтаж калитки из металлопрофиля
С помощью электросварки петли крепятся на намеченные места опорных столбов и после проверки на открывание и закрывание обвариваются сплошным швом. Правильно установленная рама самопроизвольно открываться и закрываться не будет.
Далее по измеренным меркам вырезается металлопрофиль и крепится к раме при помощи саморезов. В готовую конструкцию врезается замок.
Установка замка на калитку и ворота из металлопрофиля
Выбирать замок следует исходя из того, в какую сторону открывается калитка или ворота. Если она будет открываться наружу, то приобрести необходимо врезной замок. Если полотно будет открываться внутрь, то замок может быть и накладным, и врезным.
Установка ручки и замка производится на высоте примерно в 90 см.
- Вдоль длинных, отмеченных на полотне сторон замка с помощью болгарки делаются прорези.
- По размеченной полосе коротких сторон дрелью высверливаются отверстия, которые должны быть расположены как можно ближе друг к другу.
- С помощью напильника отверстие доводится до нужной формы.
- Борфрезом по металлу для сердечника выпиливаются круглые отверстия.
- Высверливаются отверстия для монтажных винтов, и замок устанавливается на калитку или ворота.
Теперь в опорный столб необходимо врезать вторую часть замка. Для этого замок закрывается и отмечается место, куда будет заходить запорный элемент.
Если в замке отсутствует приемный блок, то в опоре просто высверливается отверстие, которое до нужной формы доводится напильником. Для замка с приемным блоком дополнительно нужно будет сверлить отверстия для крепежей.
Полезные советы
Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:
- Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
- Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
- Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
- Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.
Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.
Конструкция откатных ворот с калиткой
Конструктивные элементы откатных ворот с калиткой:
- прямоугольная рама;
- цельное полотно с отверстием для калитки;
- калитка с притворной планкой;
- направляющие полозья;
- пара роликовых опор, установленных в фундамент;
- электропривод.
Для подвижной створки сдвижных ворот чаще всего используется стальной или профилированный лист. Он закрепляется в силовую раму, которая изготавливается из профильной трубы. Калитка для прохода людей проектируется во время составления чертежа откатной системы.
Калитку в откатных воротах целесообразно устанавливать в том случае, когда нет возможности оборудовать ее рядом. При этом ее нельзя располагать очень близко к краю и размещать в центре конструкции. Обычное ее месторасположение – в метре от края ворот.
Материалы для строительства
Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:
- Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
- Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
- Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
- Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.
Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.
Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:
- Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
- Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.
Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.
Чертежи распашных ворот и калиток
При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича
По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.
Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.
Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага)
Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).
Схемы ворот и калитки из профнастила с параллельным каркасом
1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.
Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.
2. Еще один вариант чертежа. На этот раз без перекладины
Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр
3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).
Схемы ворот и калитки с диагоналями
Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже
Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80
Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.
1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.
Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).
Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.
2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.
3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.
В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:
https://youtube.com/watch?v=kBmCOqxYyNU
Разновидности калиток
В современном строительстве используются самые разные виды ворот и калиток. Классифицировать их можно по месту расположения. Таким образом, калитки могут быть независимыми, являться частью ворот или устанавливаться в комплекте с воротами, которые находятся рядом. Последняя разновидность представлена тремя вариантами.
Первый: в заборе есть два проема, в одном устанавливается калитка, в другом – ворота. Второй: в заборе есть общий проем, в нём устанавливаются два объекта, однако разделяются они столбом или стойкой. Данный элемент выделяется на фоне калитки и ворот и разделяет полосы проезда и прохода. Его изготавливают из следующих материалов:
- бетона;
- камня;
- кирпича;
- бута;
- металлической трубы.
Третий вариант схож с предыдущим, но столб в этом случае не выделяется, в результате удается сформировать одно пространство.
Заключение
Откатные ворота из профнастила отличаются стильным внешним видом, доступной ценой и прекрасными эксплуатационными характеристиками. Для их сборки не нужны дорогостоящие материалы, хотя определенные навыки потребуются. Речь идет о подготовительном этапе и расчете схемы, подготовительных работах по установке основания для столбов-опор и откатной системы. Порядок работы очень простой, он включает в себя составление чертежей и расчеты, подготовку материалов, инструментов, работы по установке опор. Далее собирается рама с полотном, крепится к направляющим, дополнительно устанавливаются замки, ручки, автоматика.
Сборка откатных ворот из профнастила осуществляется в кратчайшие сроки, к работе не привлекается тяжелая строительная техника. Для монтажа можно использовать профилированные листы различного типа, но оптимально подходит стеновой профнастил, окрашенный с одной или двух сторон. Автоматика позволяет облегчить эксплуатацию конструкции, особенно это касается полотен большой ширины, которые откатить вручную может быть крайне трудно.
