Монтаж металлической печи в бане своими руками: Пошагово – Обзор

Из газового баллона

В любой печи из металла слабыми местами являются швы, поскольку именно они под влиянием перепадов температур начинают разрушаться в первую очередь.

Именно поэтому был найден оптимальный выход из ситуации – изготовление печи для бани из баллона, а также из трубы. Количество швов в этом случае минимум.

Помимо прочего, баллоны представляют собой практически полностью готовую емкость для обустройства каменки. Достаточно лишь вырезать несколько отверстий и установить на них двери.

Оптимальное решение для небольшой парной

В случае, если в вашей бане относительно небольшая парная, для изготовления печи можно взять маленький баллон. В большинстве случаев применяют баллоны емкостью 27 литров, поскольку у них довольно удачные габариты: высота – 50 см, а диаметр – 30 см. Также отличная толщина стенок в 6 мм позволит изготовить великолепную печь с хорошими техническими характеристиками и долгим сроком эксплуатации.

Необходимые материалы для изготовления

Для того, чтобы сделать максимально функциональную и экономичную печь для бани из баллона своими руками, понадобится:

1. Вода;
2. Болгарка;
3. Пустой баллон;
4. Сетка и стойки из металла;
5. Сварочный аппарат;
6. Ножницы для резки металла;
7. Вытяжная труба;
8. Стальные петли;
9. Камни;
10. Фломастер или маркер;
11. Шланг.

Лучше всего использовать пустой баллон из-под пропана, поскольку у него довольно плотные металлические стенки. Благодаря данным техническим характеристикам, он довольно быстро накапливает тепло и долго его сохраняет.

Внимание! Первое, что нужно сделать при изготовлении печи для бани из газовой трубы – удалить из баллона остатки газа. Сделать это совершенно просто, достаточно лишь залить в него воду. Дело в том, что вода вытесняет остатки газов из емкости

Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи

Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи

Сделать это совершенно просто, достаточно лишь залить в него воду. Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи.

Пошаговая инструкция по изготовлению

1. В очищенной от остатков газа емкости проделываются отверстия для трубы. Для этих целей используем болгарку. Помимо этого, нужно проделать отверстия в торце баллона, оно должно быть меньшего диаметра, нежели разъем для дымохода. По центру баллона необходимо прорезать дверь, дабы можно было легко и просто добавлять дрова, а также прочищать печь изнутри;
2. Далее при помощи той же самой болгарки необходимо срезать ручки в верхней части баллона;
3. На одной из сторон следует проделать дрелью множество отверстий для колосников. Поверх отверстий закрепляется металлический купол. Крепится он при помощи сварки. Так получается ящик для золы;
4. На ящик, а также к топке крепятся дверцы, а у задней части баллона – патрубок для дымохода.

Как использовать

Следует позаботиться о выводе дымохода за пределы банного помещения. Это очень трудоемкий и кропотливый процесс, который в большинстве случаев требует вмешательства опытного мастера.

Далее вовнутрь печи необходимо поместить дрова и поджечь их. Сверху баллона размещаются крупные камни, которые будут получать тепло от раскаленного баллона и отдавать его помещению. Для того, чтобы получить большое количество пара, периодически следует поливать горячие камни водой.

Соблюдение пожарной безопасности

Печь имеет высокую температуру корпуса и открытую камеру сгорания (топку). Эти факторы повышают ее пожароопасность. Для соблюдения мероприятий пожарной безопасности прежде всего экранируют сгораемые поверхности, расположенные в опасной близости к печи. Их обкладывают керамической плиткой, пропитывают огнестойкими составами, покрывают различными несгораемыми материалами с низкой теплопередачей.

Не лишним будет иметь и средства пожаротушения. Для этих целей устанавливают ящик с песком, приобретают огнетушитель.

При обслуживании печи также необходимо избегать касаний незащищенными руками дверцы, следить, чтобы не выпадали горящие части топлива. Выпавшие части необходимо быстро потушить.

Защитные экраны

Безопасное расстояние отопительных агрегатов от стен можно обеспечить только в больших банях. Во всех иных случаях без изоляции поверхностей не обойтись. Самым простым и распространённым способом защиты деревянных поверхностей от обугливания и воспламенения является установка защитных экранов из стали или чугуна, оснащённых изоляционным слоем.

Продаются защитные экраны для банных печей в строительных и специализированных магазинах. Их удобно использовать для установки вокруг металлических каменок небольшого размера. Выпускаемые производителями защитные экраны могут быть боковыми и фронтальными.

Заменить металлические конструкции с изолирующим слоем можно на заграждения из кирпича. Защитный экран такого типа долго нагревается, излучая при этом мягкое тепло. Возводят защитные кожухи в бане для печей из шамотного кирпича. Он изготавливается из цементной смеси и огнеупорной глины. Кладка делается в полкирпича. В случае отсутствия шамотного кирпича его заменяют на красный печной.

При соединении этих оснований теряется большое количество тепла. Между этими фундаментами обязательно устанавливается слой изоляции. Основание печи должно быть ниже уровня чистового пола на 15-20 см. Выравнивание уровней производится влагостойким изоляционным материалом, на который накладывают глиноцементный раствор и два ряда кирпича. Поверх них можно уложить жаропрочную керамическую плитку.

Фундамент защитного экрана такого типа можно выкладывать в четверть кирпича. В его нижней части должны быть предусмотрены специальные окошки. Они необходимы для циркуляции нагретого воздуха между защитным экраном и печкой. Расстояние между ними может составлять 3-10 см.

Мнение эксперта Ловкачев Борис Петрович Банных дел мастер знающий всё о парении

Через ряд кирпичную кладку защитного экрана прокладывают армирующей сеткой. Выкладывать кирпичный защитный экран можно высотой до потолка, но не менее чем на 20 см выше верхней панели печи.

Установка печи в бане, пошаговая инструкция

Безопасное размещение и подключение электрической печи

Удобное решение ‒ электрокаменка. Это отличная альтернатива дровяной печи. Не занимает много места. Дымоходная труба отсутствует. Не нужно чистить, загружать топливо. Достаточно правильно выставить температурный режим.

Важно при подключении соблюдать правила подсоединения к сети, пожарную безопасность. Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети

Это отличная защита от короткого замыкания при перепадах напряжения в сети

Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети.

Покрытие проводки должно быть жаропрочным. Сечение выбирается согласно мощности, сетевому напряжению. Подробнее в статье: «Электромонтаж бани».

Дымоход для банной печи

Место установки

Такой специфический обогреватель, как печь, нельзя устанавливать где вздумается. Необходимо провести тщательный расчет дистанции до ближайших стен, правильно спланировать расположение, защитить от жара рядом расположенный конструкции.

Специальные нормативы гласят, что в помещениях с негорючими стенами (кирпичными, бетонными) расстояние от стальной печи до стен может быть любым.

Как показывает практика, зазор в пределах 40 см лучше оставить.

Если стены парной деревянные (что бывает в банях и саунах в большинстве случаев), то при выборе места для установки печи необходимо ориентироваться на следующие нормативы:

раскаленную поверхность прибора и не защищенные экраном стены должны разделять не менее 50 см;
для сооружения простенка, через который будет проходить корпус выносной топки, важно использовать исключительно огнестойкие материалы. Допускается комбинирование нескольких материалов, при этом жаропрочный участок должен тянуться от пола до отметки 25 см над дверцей топки

Общая толщина простенка может быть не менее 12,5 см;
расстояние между оштукатуренным по металлической сетке потолком и верхней частью печи – не менее 80 см;
при отсутствии на потолке огнеупорной защиты увеличить расстояние до него до 120 см;
между топочной дверью и противоположной стеной бани допускается дистанция не менее 1,25 см;
поверхность стены и печь с выносной топкой должны разделять 30 мм.

Определяясь с местом установки печи в бане, в учет необходимо взять схему расположения других важных элементов – наружных теплообменников, навесных сеток-каменок, емкостей под горячую воду, труб для выносных баков

Важно обеспечить удобство использования и обслуживания каждого из перечисленных узлов

Фундамент

Хотя вес стальных печей не очень большой, но его на порядок увеличивают дрова и вода в баке.

Довольно часто для дополнительного декорирования металлических стенок используется кирпич и отделочный камень. В итоге нагрузка на пол возрастает в несколько раз.

Согласно мнению специалистов, обустройство отдельного фундамента под печь необходимо проводить даже в тех случаях, когда в качестве пола в парной используется бетонная стяжка, оформленная кафелем.

Лучше всего закладывать фундамент под печку еще во время сооружения бани. В готовом помещении придется частично демонтировать деревянный пол, а по завершении работы заниматься его восстановлением.

Размеры основания зависят от технических характеристик обогревающей конструкции. Наружные стенки печи и край фундамента должны разделять 5-10 см. Наиболее подходящими вариантами оснований в этом случае являются монолитные, свайные и мелкозаглубленные конструкции.

Инструкция по установке металлической печи в бане

Монтаж печи в бане является самым ответственным мероприятием в ее обустройстве. Необходимо предусмотреть множество технологических нюансов. чтобы эксплуатация объекта сопровождалась минимальным риском возгорания.

Печь в бане взаимодействует с разными компонентами, начиная от деревянных поверхностей конструкции постройки, и заканчивая ее кровлей. Поэтому, одним из главных условий, выполнение которых предполагает установка печи в бане своими руками, является соблюдение изоляционных требований. Вместе с этим должны быть грамотно выполнены все соединения и монтажные узлы, благодаря которым будет осуществляться сложная работа отопительной системы в бане.

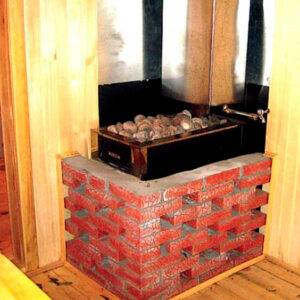

Особенности обкладки печки, установленной на деревянном полу

Если такой возможности нет, то требуется оценить несущую способность пола. Лаги (балки) должны располагаться на расстоянии 0,6 м. Длина – не более 3,5 метра. Это если уложены брусы (бревна) с сечением 200 мм. Доски толщиной менее 50 мм не имеют достаточной прочности на прогиб, поэтому они должны быть толще и иметь длину меньше 2 м.

При выполнении работ без демонтажа деревянного пола и устройства фундамента нужно придерживаться следующих рекомендаций:

1. Зазор от деревянных стен помещения (парной) и обложенной печки не менее 10-15 см обеспечит пожарную безопасность.
2. Зазор до стенок печи 90-120 мм избавит от риска возникновения пожара ввиду скорого выхода из строя топки.

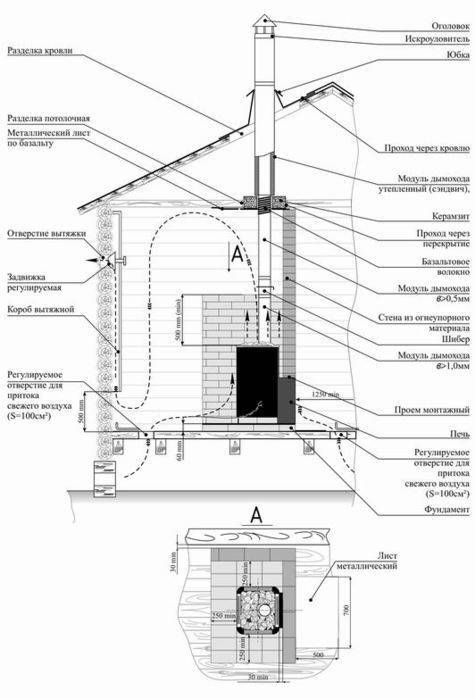

Установка печи, бака и дымохода

Установка печи

На заранее подготовленное основание производится установка печи в бане, с соблюдением всех отступов и минимально допустимых расстояний от стен. Подробные чертежи установки. От печи до потолка, не защищенного жароупорными материалами, должно быть не меньше 120 см. Расстояние между печкой и стенами парной должно быть не менее 32 см.

Установка бака

Печь в баню с баком для воды. При выборе бака можно пользоваться простым правилом – на одного человека необходимо 10 литров горячей воды. Исходя из этого правила, каждый может сам для себя посчитать, какого объема ему необходим бак.

Установка бака делается на специальное сопло воздуховода печи. Такая установка позволит нагревать воду до температуры 95 градусов Цельсия, при прогреве воздуха в парной до 100 градусов Цельсия. Для надежного крепления бака и снижения давления на фундамент целесообразно закрепить бак на потолке парной или же предбанника.

Установка дымохода

Установка дымохода очень ответственная работа, т.к. многие возгорания бань связано именно с неправильной или некачественной установкой дымовых труб.

При установке дымохода нужно помнить, что понадобиться примерно 90 см пустого пространства по линии прохождения трубы. Поэтому, если баня не проектировалась с нуля, по конкретному проекту, то над печью может оказаться потолочная балка, которую необходимо будет выпилить под дымовую трубу, и поставить перемычки связи с соседней балкой.

Материал для дымохода может служить кирпич, металл или керамика. Но керамика требует умелого обращения, и установить ее самостоятельно вряд ли удастся. Придется искать высококлассного специалиста данного профиля.

Самым простым вариантом организации дымохода является сендвич-трубы. Монтаж таких труб по силам почти каждому, кто умеет обращаться с инструментом.

Установка дымохода, пошаговая инструкция:

• делается отверстие под трубу в потолке, стене или потолочных перекрытиях;
• древесина покрывается биоогнезащитным составом;
• на патрубок печи монтируется отрезок трубы с толстыми стенками, приваривается или устанавливается на жароупорный герметик-клей;
• устанавливается задвижка для дыма на трубе;
• собирается сендвич-трубы дымохода;
• сверху на дымоход ставится уловитель для искр и защита от дождя.

Где устанавливается печь в бане

Расположение печи в бане будет оптимальным, если удастся одновременно обогреть:

• парилку;
• предбанник;
• места отдыха.

Ставить сразу несколько просто не рационально. Во-первых, это потребует больших денежных вложений, Во-вторых, будет очень неудобно одновременно обслуживать несколько конструкций.

На расположение бани влияет несколько важных факторов:

• планировка;
• вид печки;
• габариты.

Установка металлической печи в бане будет идеальным, если смонтировать в парилке каменку, а топочную часть вынести в комнату отдыха. Такое расположение позволит обогревать сразу оба помещения бани. Топочный процесс будет происходить за территорией парилки. Следовательно, в ней никогда не будет мусора, а топить можно даже когда в парилке находятся люди. Это никак не повлияет на их отдых.

Аналогичным способом располагают печь из кирпича. Но необходимо учитывать один важный фактор. Такая конструкция занимает много места, поэтому ее расположение выбирается во время проектирования строительства бани.

Чтобы установить ее нужно обязательно создать надежное основание. Заливка фундамента обычно происходит совместно с устройством общего фундамента.

А как правильно установить печь в бане, если в ней имеется 3 комнаты? Тут все зависит от планировки, в идеале, если ваша планировка позволяет, то нужно сделать так, чтобы она могла обогревать сразу все помещения и поддерживать нужную температуру.

Печки небольшого размера, особенно это касается электрических конструкций, в большинстве случаев монтируют прямо в парном отделении. Чтобы обогревать другие помещения, пользуются другими источниками тепла. Это может быть «теплый пол», отапливаемый электричеством или подключенный к водяной системе отопления всего помещения.

Считается самым подходящим вариантом «теплый водяной пол», если сауна расположена прямо в доме или в пристройке рядом. Но только если сам дом обогревается системы водяного отопления и остались мощности котла достаточно для подключения к нему дополнительного контура.

После выбора места, переходим к этапам, чтобы установка банной печи в парной производилась по всем правилам. Для этого ниже приводится пошаговая инструкция.

Как вывести дымоход

На заключительном этапе к печи подключается дымоход. Присоединяют трубу к ней через патрубок. Сквозь перекрытие железный дымоход можно провести в специальной гильзе. Купить это приспособление в наше время труда не составит. Однако многие хозяева бань предпочитают изготавливать проходной узел самостоятельно. В этом случае прокладку дымохода производят следующим образом:

• В потолке прорезают отверстие так, чтобы расстояние от стенок дымохода до балок перекрытия и торцов досок в последующем составляло не менее 25 см со всех сторон.
• Сгибают из оцинкованной стали разделочный защитный короб. Его углы можно скрепить обычными саморезами.
• Вставляют короб в проделанное отверстие сверху таким образом, чтобы он не выступал в парилку. Между его стенками и материалом перекрытия при этом монтируют базальтовый картон.
• Снизу к коробу крепят кусок влагостойкого ГКЛ с проделанным под трубу отверстием.
• Устанавливают сам дымоход и заполняют ящик кусками минеральной ваты.

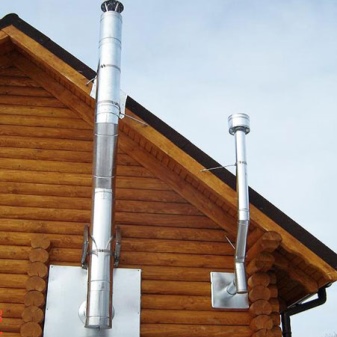

Через кровлю бани железный дымоход печи обычно проводят в «флэш-мастере» — специальном рукаве из силиконовой резины, способной выдерживать большие температуры. Можно также использовать тот же самостоятельно изготовленный стальной короб с изоляцией. Над кровлей труба дымохода должна возвышаться не менее чем на 80 см.

Как видите, установка печей в баню своими руками с выносной топкой — процедура не особенно сложная. Главное при монтаже такой модели — это не нарушать технологии сборки. В этом случае печка получится безопасной, а принимать водные процедуры в самой бане можно будет с максимальным комфортом.

Печи в баню с выносной топкой

Полезные рекомендации

При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

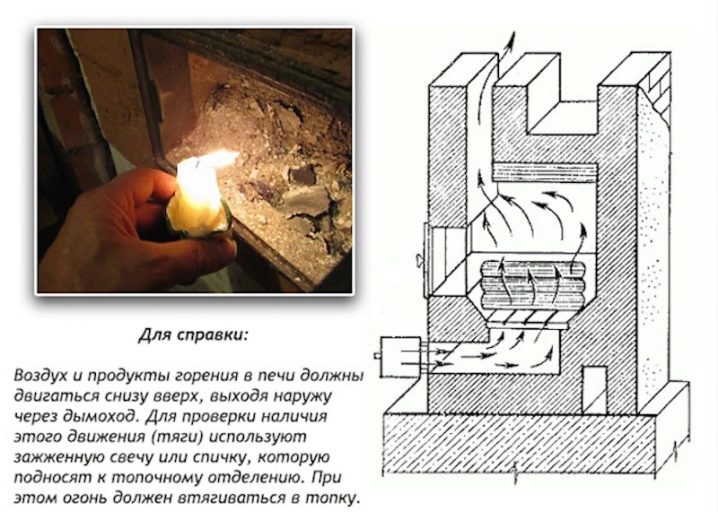

Несколько способов определения отсутствия печной тяги или перебоев с ней:

Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

• Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
• Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
• Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
• Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».

• Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
• Недостаточный объем топки.
• Широкий и длинный дымоход не работает с маленькой топкой.

Монтаж на деревянный пол

Варианты

Есть три варианта решения по установке жаропрочного основания:

• металлический лист;
• кирпич;
• натуральный или искусственный камень;
• керамическая или керамогранитная плитка. Минимальный размер защиты должен быть — 40 см.

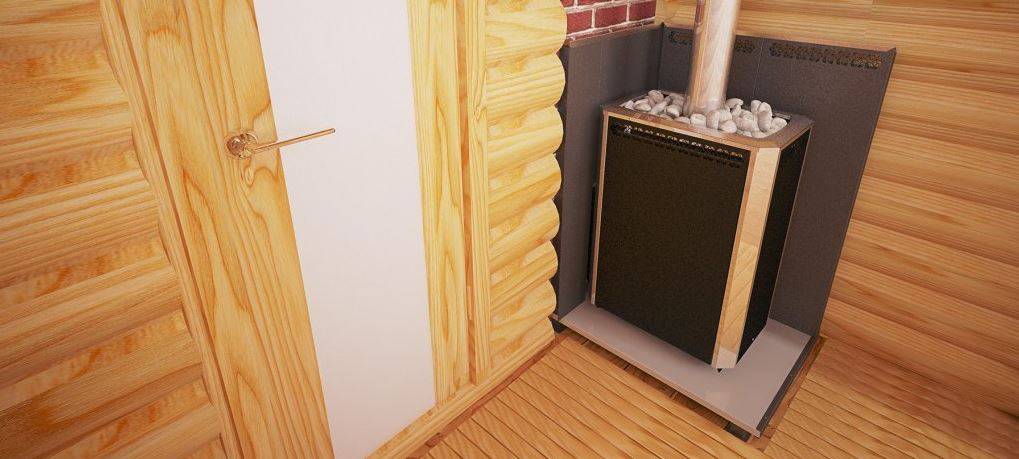

Подготовка стен

Как уже было сказано, легче отделать стены огнеупорами, чем отнимать у парилки полезное пространство.  Самый экономный, но не лучший вариант – это прибить лист металла к стене на бруски.

В целом, у нас есть следующие варианты:

• закрепить лист огнеупора на стену;
• отштукатурить ее (слой лучше делать более 2,5 см);
• сделать кожух из кирпича для печи;
• выложить кирпичом вместо деревянной стены.

Если печь располагается вплотную к стене, то потребуются двухслойный минерит с воздушной прослойкой между этими слоями из керамических втулок по 3 см. Это выглядит примерно так: деревянная стена — первый слой минерита — втулки — второй слой минерита.

Когда пространство позволяет, можно обойтись одним слоем, но для его крепления к деревянной стене также используются втулки.

Сверху минерита иногда кладут термостойкую плитку или зеркальную нержавейку. Последняя отлично отражает тепло, но нагревается сама, поэтому ее крепят на любой огнеупор — минвату, керамоволокно, суперизол и др.

Те, кто вывел топку в предбанник, либо ставят стену из кирпича, либо после вырезают часть бруса. В кирпиче оставляют место с запасом для топочного тоннеля, куда впоследствии укладывается теплоизолятор, к примеру, минвата. Его используют и в местах соединения кирпича с деревянной стеной. Если нет желания заменить всю стену, сделайте портал — минимум метр в ширину.

Подготовка потолка и монтаж дымохода

Нередко причиной пожара является участок потолка, где расположен дымоход. Множество ошибок, связанных с прохождением дымохода через перекрытия.

Конкретной причиной пожара могут стать:

• перегревание трубы;
• трещины в трубе, пропускающие искры;
• недочеты в расстоянии до сгораемых предметов.

Если вы не задумывались над положением печи заблаговременно, то над ней может оказаться балка. В таком случае часть балки вырезается и скрепляется перемычками с соседними балками. Пустое пространство над центром прохождения трубы должно быть в диаметре не менее 90 см.

Дымоход устанавливается от патрубка, который выходит из печи. В случае большего диаметра монотрубы, на патрубок надевается переходник. Первой трубой, проходящей через парилку, станет монотруба

На нее устанавливают шибер, потом она вновь продолжается, но не до конца (это очень важно!) перекрытия, т.к. там на нее надевают «старт» — переходник на сэндвич-трубу, которая пройдет сквозь перекрытия. Соединения труб не должны быть в местах перекрытий

Соединения труб не должны быть в местах перекрытий.

Здесь важно знать, что хоть сэндвичи наиболее распространены, но это опасный вид дымохода. Аналог сэндвич-труб — керамические или кирпичные дымоходы, но оба варианта тяжелее и дороже. Наружная сторона короба может быть обернута базальтовым картоном во избежание касания дерева

Затем труба прокладывается на крыше через отверстие большего диаметра, чем сама труба. Далее замазывается герметиком, надевается мастер флеш и закрепляется на крыше саморезами с промежутками в 5 см. В конечном итоге, устанавливается дефлектор или зонтик

Наружная сторона короба может быть обернута базальтовым картоном во избежание касания дерева. Затем труба прокладывается на крыше через отверстие большего диаметра, чем сама труба. Далее замазывается герметиком, надевается мастер флеш и закрепляется на крыше саморезами с промежутками в 5 см. В конечном итоге, устанавливается дефлектор или зонтик.

Подготовка печи

Перед установкой дымохода, печь уже должна располагаться на отведенном ей месте. Предварительно ее рекомендуется протопить на улице

Сделать это крайне важно, т.к. первая топка обычно сопровождается выгоранием промышленной термостойкой краски. Печь может немного «дымить» и пахнуть

Это нормальное для нее состояние. Заодно узнаете, есть ли у нее дефекты производства

Печь может немного «дымить» и пахнуть. Это нормальное для нее состояние. Заодно узнаете, есть ли у нее дефекты производства.

Новые камни также следует опробовать на свежем воздухе, а не внутри, потому что и от них может щипать горло и глаза.

Строго соблюдайте пошаговую инструкцию по установке металлической печи.

Установка печи в бане и возможные ошибки

Напоследок хочется заострить ваше внимание на самых распространенных ошибках при монтаже печей. К ним относятся:

• неверная установка печи, не следование правилам завода изготовителя, не соблюдения минимальных расстояний от печи до легковоспламеняющихся поверхностей;
• не установка или не правильная установка жаропрочных экранов;
• пренебрежение мерами пожарной защиты, отсутствие в бани огнетушителя;
• экономия при покупке камней для печи, некачественные дешевые камни – риск пожара, использование некачественных эфирных масел при парении;
• установка кожуха для дымовой трубы без зазоров для вентиляции;
• не установка или не правильная установка основания под металлическую печь на деревянном полу;
• экономия на материалах, покупка дешевого оборудования.

Соблюдение простых правил и рекомендаций поможет вам понять, как установить печь в бане своими руками.
