Оголовок для винтовых свай – виды, разновидности

Монтаж методом срубки

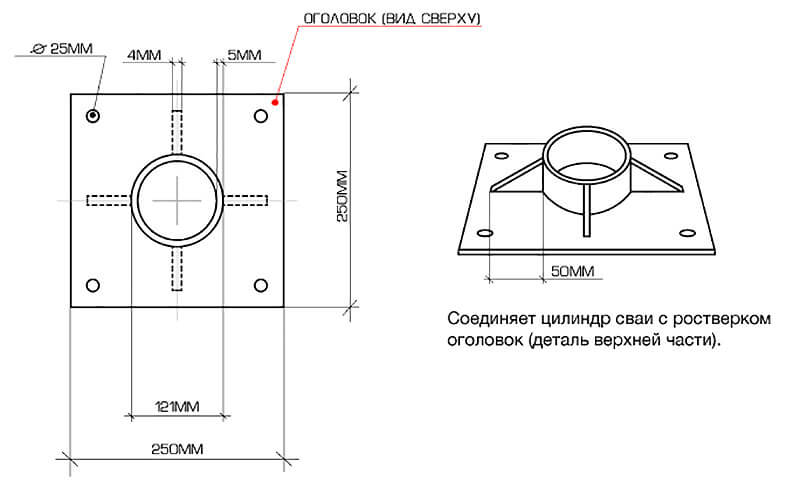

Размеры оголовка

Если вы решили возводить баню, дом, постройки хозяйственного назначения, дачи, то самым лучшим вариантам остается фундамент на сваях. Благодаря такому устройству удается сделать все максимально удобным и комфортным. Поим этого, строительство может происходить на любой местности, даже если она содержит перепады высоты или заглубление в почву.

На схеме — устройство и размеры винтовых свай

Такой параметр, как размер оголовка для винтовой опоры может принимать различные значения. Зависит он от диаметра изделия. Чаще всего люди приобретают опоры, диаметр которых 108 мм, а оголовок принимает такой размер 200х200, а толщина его 4 мм. Стоит такое изделие 350-380 рублей.

Таблица 1 – Зависимость размеров оголовка от диаметра сваи

В течение 10 лет основание на винтовых опорых пользуется таким широким спросом. Причина такой востребованности связана с большим количеством преимуществ, к которым можно отнести следующее: прочность, долговечность и надежность. Сегодня производятся сваи самых различных размеров, с разными диаметрами и разнообразным предназначением. Рассмотрим самые основные размеры винтовых свай.

Диаметр 57 мм

Для этого варианта характерна несущая способность в 800 кг. Для такого изделия не страшна представленная нагрузка, даже при условии, что процесс монтажа осуществляется на пучинистом грунте. Применять такой фундамент разрешено на переувлажненном грунте и на почве, имеющей неровную поверхность.

Используют такой вариант опор при монтаже оградительных конструкций и строительстве не слишком тяжелых построек хозяйственного назначения. Сюда можно отнести беседки и гаражи. Процесс установки винтовых свай с диаметром 57мм может вестись самостоятельно вручную. По причине своей малой габаритности монтажные работы не занимают много времени.

Каковы минусы винтовых свай можно узнать из данной статьи.

К достоинствам такого типа можно отнести длительный срок эксплуатации. Они способны прослужить вам в течение 90 лет. Достигается это преимущество по причине неуязвимости к отрицательным воздействиям климата, надежности и прочности.

Диаметр 89 мм

Для такого изделия несущая способность может составлять 1,4 тонны. Сфера использования винтовых свай такого типа – это строительство домов и зданий в заболоченных участках и на торфяной местности. Достигается это благодаря прекрасным способностям выдерживать высокие нагрузки.

Применять такой вариант разрешено при строительстве гаражей, оградительных конструкций. Также люди активно начинали использовать винтовые опоры с диаметром 89 мм при строительстве дач и бань.

О том какое время сохнет фундамент из бетона можно узнать из данной статьи.

Еще они могут быть задействованы при возведении пирсов, речных причалов. Процесс установки ведется с использованием специальной техники. Конечно, проводить такие мероприятия можно и вручную, только при условии, что вы обладаете необходимыми навыками.

Какова толщина фундамента должна быть для двухэтажного дома можно узнать из данной статьи.

Диаметр 108 мм

Для таких изделий несущая способность достигает 3,5 тонны. Задействую их при возведении каркасно-щитовых домов или при строительстве бревенчатых зданий и домов из бруса. Еще применять такой тип свай могут в процессе установки ангаров и тяжелых заборов. Процесс монтажа осуществляется только механическим способом и при помощи специального оснащения.

О том какой марки бетон нужен для ленточного фундамента можно узнать из данной статьи.

Диаметр 133 мм

У этих изделий несущая способность может достигать до 6 тонн. Применяют их на любой местности при возведении крупных зданий с использованием газобетонных блоков или кирпича, при строительстве монолитных конструкций.

Процесс установки предполагает использование специальных знаний и навыков, а также не обойтись без специального оснащения. К достоинствам этого изделия можно отнести:

• экономичность;
• отличная надежность;
• длительный срок эксплуатации;
• всесезонность и особая прочность, благодаря которой монтажные работы могут происходить при любых климатических условиях.

О том какая марка бетона нужна для фундамента дома можно прочесть из статьи.

Что касается этого параметра, то его определяют с учетом диаметра изделия. На основании этого длина свай может принимать следующие значения:

• диаметр 57- длина 4000 мм;
• диаметр 89- длина 4000 мм;
• диаметр 108- длина 2500 мм.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали. Для лопастей применять листовую сталь толщиной не ниже 4–5 мм

Уделять внимание прочности сварочных швов. Выбирать качественные гидроизоляционные материалы. Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам

В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Какие сроки службы у винтовых свай?

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом Армирование фундамента
• Защита фундамента
• Инструменты для фундамента
• Монтаж фундамента
• Отделка фундамента
• Раствор для фундамента
• Расчет фундамента
• Ремонт фундамента
• Устройство фундамента

Виды фундамента

Ленточный фундамент

Свайный фундамент Столбчатый фундамент Плитный фундамент

Разновидности, размеры и функции

Оголовок-проушина для винтовой сваи

Вершина вертикальной опоры бывает в форме круга, квадрата и многоугольника, очертание выбирается по образу свайного стержня. Виды оголовников различаются по способу фиксации.

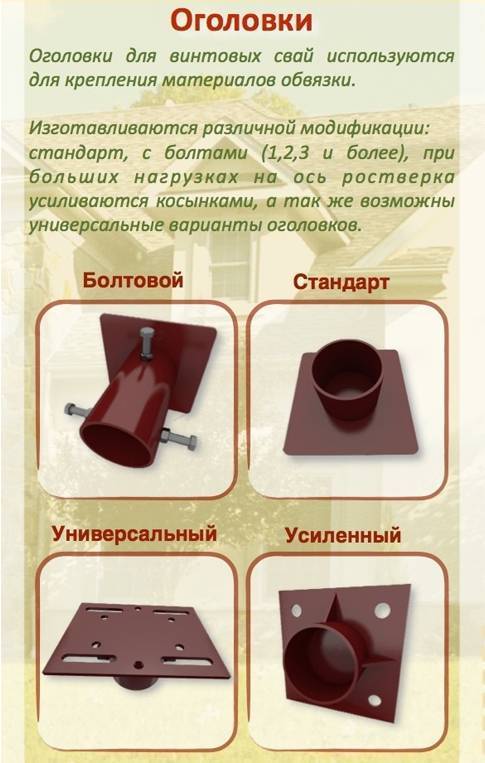

В зависимости от формы и функции верхушки бывают:

• Т-образные. Крепятся на болты или варятся к внутренности опоры. Такая форма позволяет монтировать плитную опалубку для следующего бетонирования.
• П-образные. Надеваются на сваю сверху. Предназначаются для монтажа ростверков и балок.

Стержни выполняются из дерева, бетона, но распространенными являются железобетонные и металлические винтовые разновидности. Опоры делаются разборными и несъемными.

Железобетонные

Железобетонный оголовок

Сваи делают длиной 3–12 метров, чаще со сплошным сечением в виде квадрата. Производятся жб стержни с треугольным, круглым, сложным призматическим основанием. Внутри располагается арматура в форме объемного каркаса для сопротивления нагрузкам от строения и усилиям при погружении. На вершине сваи увеличивается объем конструкционного металла в виде усиленного оголовка.

Оголовок для сваи из железобетона имеет минимальный габарит 20 х 20 см, длина стержня определяется нагрузкой от здания. Монтаж свай и выравнивание головок требует больших материальных затрат. Простая конструкция сваривается в виде стального листа с установленными насадными кольцами и элементами жесткости в виде ребер.

Деревянные

Деревянные сваи

Для таких опор используют хвойные породы древесины с пониженной способностью к впитыванию влаги. Ставят длинномерные бревна диаметром до 40 см, предварительно их пропитывают противогнилостными составами. Древесные опоры бывают пакетные, одиночные и составные, погружаются механическими и дизельными молотами, вибропогружателями.

На концах стержней устраивают металлические башмаки в виде четырехгранной или трехгранной пирамиды. Они воспринимают нагрузку от ударов при заглублении и не дают заостренному древесному шпунту деформироваться и расслаиваться. Голова сваи делается из листовой стали или выливается из чугуна и предохраняется бугелем в форме металлического кольца.

Винтовые

Оголовок для винтовой сваи

В строительстве такой тип представлен трубами из стали (диаметр от 50 до 350 мм) с лопастями внизу, которые входят в грунт винтовыми движениями и впоследствии бетонируются внутри. Толщина стенок таких свай составляет 4 – 6 мм, а длина варьируется от 4 до 12 метров. Носок стержня заостренной формы, а торец наземной части снабжается металлическим оголовком для винтовых свай, который приваривается к внешней оболочке трубы.

Конструкция верхушки зависит от значимых характеристик ростверка, который подпирает первый венец из бруса, монолитное основание или железобетонную балочную перемычку. Оголовок винтовой сваи делается из конструкционной стали высокого качества, торцевой элемент обрабатывается грунтовочными составами на базе алкидов.

Разборные

Съемные окончания применяются реже неразборных видов, используются в случае временного сооружения или при ручной установке опорных элементов Стержень вкручивают до отметки промерзания почвы, после поверки лишнюю часть срезают и надевают головку.

Шпунты сверлятся накрест в нескольких местах, и вместо сварки ставятся шпильки или болты с гайками. Правильно сконструированная опора с хорошей затяжкой метизов не имеет люфта. Разборные головки применяются при бетонировании основания в тяжелой почве или в случае установки деревянных шпунтов. Съемные окончания изготавливаются на заводе по сериям, каждой из которых присваиваются стандартные размеры, используется сталь СП-5.

Монтаж сваи со съемным оголовком

Неразборные

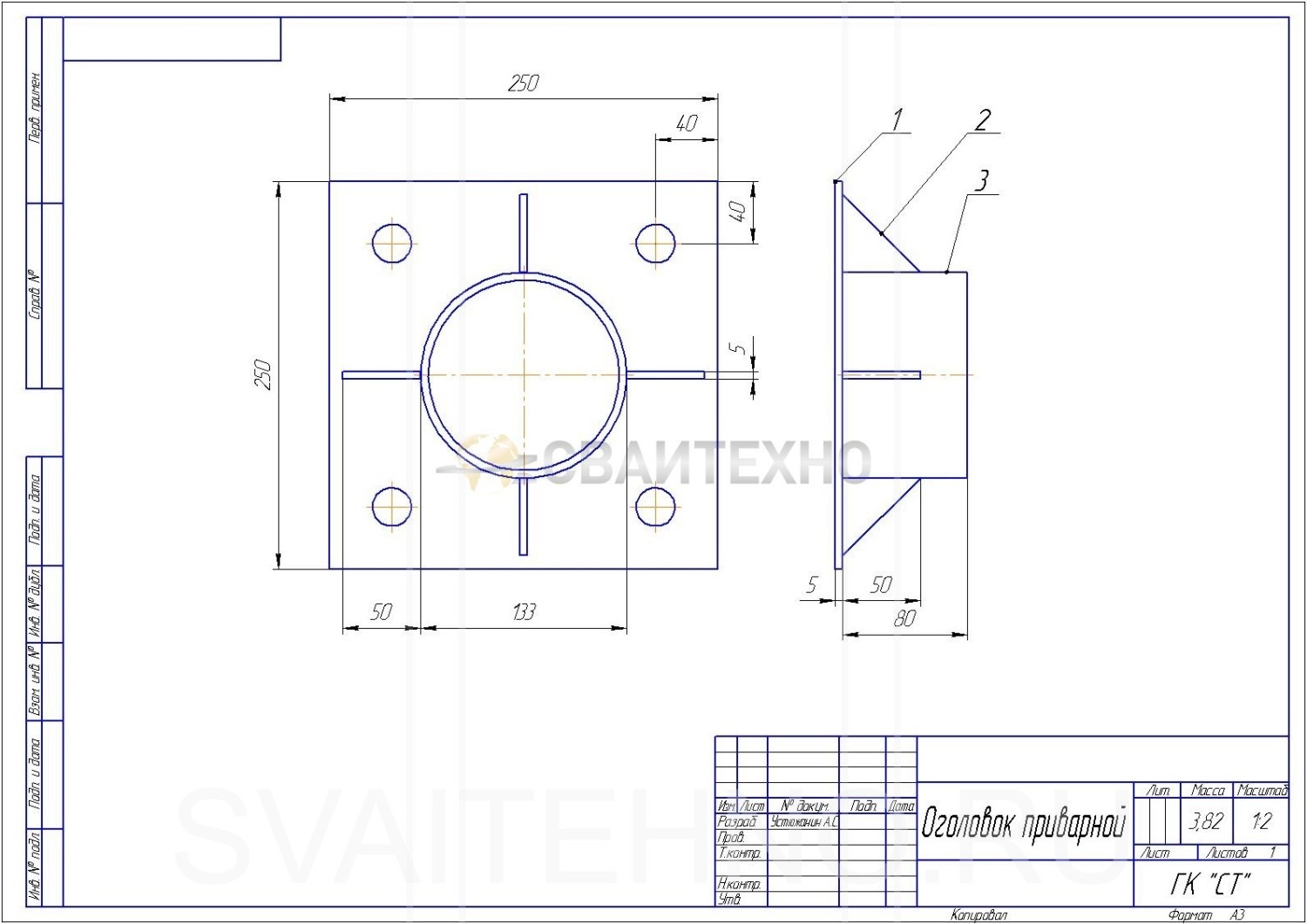

Приваривание оголовка к свае

Приваренный оголовок фундамента ставится при выемке отверстий с помощью ямобура, положительный момент заключается в предупреждении попадания влаги и кислорода внутрь опоры. Перед сваркой напильником выделяется край головки, зачищается болгаркой на ширину 3 см.

Схема монтажа:

• установка верхушки в контрольное положение;
• прихватка электродом в нескольких точках;
• полноценное приваривание;
• оставление вентиляционной отдушины;
• отбивка шлака и окраска.

Сварку ведут электродами универсального действия, рассчитанными на ток в 100 А.

Обрезка свай по уровню

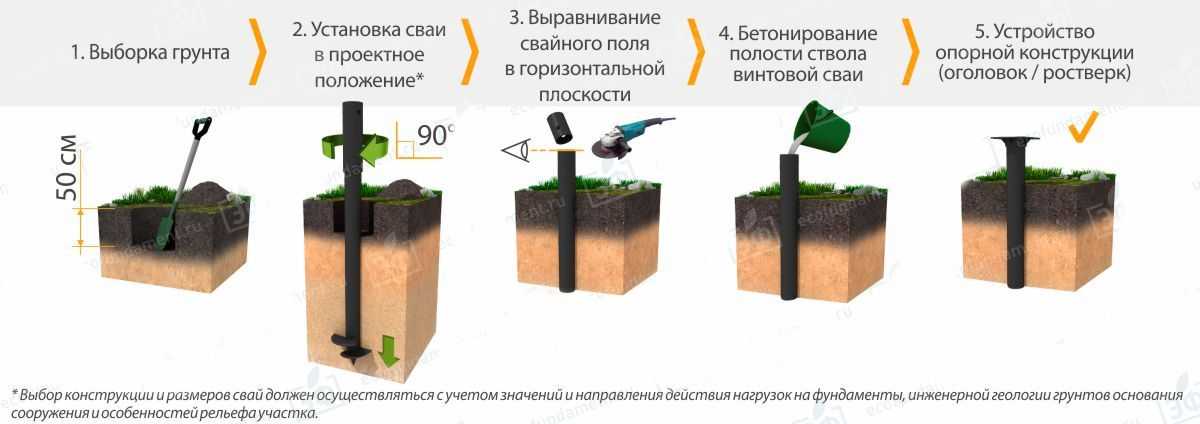

Монтаж винтовых свай заканчивается обрезкой их относительно единой плоскости. Очевидно, что достичь одного уровня при вкручивании нескольких свай практически невозможно, поэтому после завинчивания они обрезаются – так, чтобы плоскость фундамента была единой. Вывод плоскости осуществляется после заворачивания всех свай.

Она обрезается перпендикулярно телу трубы, и далее производится наметка всех остальных свай для обрезки.

Существует два основных способа выведения плоскости фундамента:

• С использованием водяного уровня
• С использованием лазерного уровня

Первый способ довольно сложен и потребует аккуратности и внимания. Водяной уровень представляет собой длинную прозрачную пластиковую трубку, заполненную водой. Один конец трубки подводится к эталонной свае так, чтобы уровень воды в трубке совпадал с уровнем обрезки сваи.

Водяной уровень

Далее трубка протягивается до следующей сваи и приставляется к ней. Уровень, до которого поднялась вода в трубке, будет соответствовать высоте эталонной свае относительно горизонта. На свае делается отметка, по которой будет произведена обрезка. Максимальное отклонение должно составлять не более 1-2 мм.

Таким же способом отмечаются уровни обрезки всех остальных свай.

Следующим этапом будет сама обрезка каждой сваи. Оптимальный способ обрезки – с помощью углошлифовальной машинки, так называемой «болгарки». Применение абразивного отрезного круга делает срез аккуратным и ровным.

В результате обрезки труб мы получаем набор ровных окончаний винтовых свай над поверхностью земли. Это и будет основанием для формирования обвязки фундамента.

Обрезка труб по уровню

После обрезки всех труб рекомендуется еще раз проверить, правильно ли они выставлены по уровню. Если на какой-то трубе произошла ошибка, ее нужно учесть в дальнейшей работе – отметить дефектную трубу и либо слегка подрезать ее, либо в дальнейшем установить дополнительную подкладку под ростверк – если труба обрезана слишком низко.

Метод с применением режущих фрез

Плюсы и минусы

Среди плюсов можно выделить высокую скорость монтажа и возведения базовой части постройки. Такое основание максимально устойчиво к различным зимним движениям почв.

Такие системы можно смело применять даже на самых сложных рельефах и даже на насыпном грунте. Сваи изготавливают на заводе в промышленных масштабах, так что фундамент на них обойдется не слишком дорого. Работы по укладке такой системы можно полностью выполнить за пару дней.

В отличие от довольно популярных ленточных основ, эти основания можно любое время модернизировать, например, для создания пристройки. Винтовые сваи это — отличная вентиляция подпольного пространства.

С ленточной конструкцией это исключается. Такой тип системы предоставляет удобный доступ снаружи, что облегчает ремонт и обслуживание. Монтаж можно производить даже зимой – сваю очень легко вкрутить.

Также кроме достоинств есть и недостатки. Это более низкий, в сравнении с бетонными опорами, ресурс.

Это можно объяснить повышенным воздействием коррозии во влажных почвах. Еще срок службы сильно зависит от марок сплава и толщины трубы. Качество сварных швов имеет высокое влияние на общий ресурс.

Сваи оправданы лишь при наличии у производителя документации, которая может подтвердить качество продукции. Это могут быть различные сертификаты, паспорта, акты испытаний. Кроме этого, к недостаткам можно отнести возможное уменьшение срока эксплуатации из-за неправильного использования изделия.

Так, нельзя применять изделия в качестве заземления. Если через эту стальную трубу пойдет электричество, тогда это усилит коррозию. Первым делом повредятся сварные швы.

В целом, ресурса должно хватить надолго.

Одно из старейших сооружений – причал, был создан на основе такой же технологии. Он стоял более 150 лет. Его демонтировали из-за того, что упал уровень воды.

Но, если соблюдать технологию и все правила использования, такие основания являются одними из лучших и долговечных для коттеджа, дачи или частного небольшого дома.

Устройство наголовника для сваи

Наголовник для сваи — это цельнолитой объект, который изготавливается под определённые типоразмеры различных видов свай. Литейщики нашего предприятия все наголовники отливают из стали Л25, которая соответствует ГОСТу №977-88. Это высокопрочная сталь, которую будет трудно вывести из строя. Стальные копровые бабы АО «Кубаньжелдормаш» это качество и отличные инвестиции для строительных компаний, которые хотят закупать качественные запасные части и расходные детали для дизель-молотов. Также допускается применение другого материала по согласованию с заказчиком.

Наголовник представляет собой что-то вроде шлема, который надевается на головку сваи, поэтому в нём имеется соответствующее определённому типоразмеру отверстие. Внутри этого отверстия есть пластиковая или деревянная прокладка, которая служит дополнительным амортизатором, а заодно и распространяет силу удара по всей площади головки. Мы используем пластиковые прокладки, потому как они более долговечны, а в перспективе и дешевле.

Все работы по отливке наголовников происходят в наших цехах, мы не закупаем каких-либо деталей или запчастей у сторонних компаний. Мы полностью контролируем процесс изготовления, поэтому можем поручиться за качество своей продукции. Стальные свайные наконечники превосходят по качеству и прочности сварно-литые аналоги, поэтому наша продукция востребована практически на всех больших стройках в России, Украине, Беларуси, Туркменистане, Казахстане и так далее.

Оголовок для сваи

Малоэтажное домостроение благодаря внедрению инновационных технологий намного экономичным и оперативным

В строительстве особое внимание уделяется основанию будущего здания, которое должно быть достаточно прочным, чтобы выдерживать огромные нагрузки. С точки зрения экономичности, несущих способностей и долговечности лучшим решением считается использование свайной технологии, которая считается более современным, чем традиционные виды фундаментов
