С чего начать?
Укладка профнастила по всем канонам монтажа
Правила монтажа
Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:
- Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
- Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
- Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
- Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
- Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

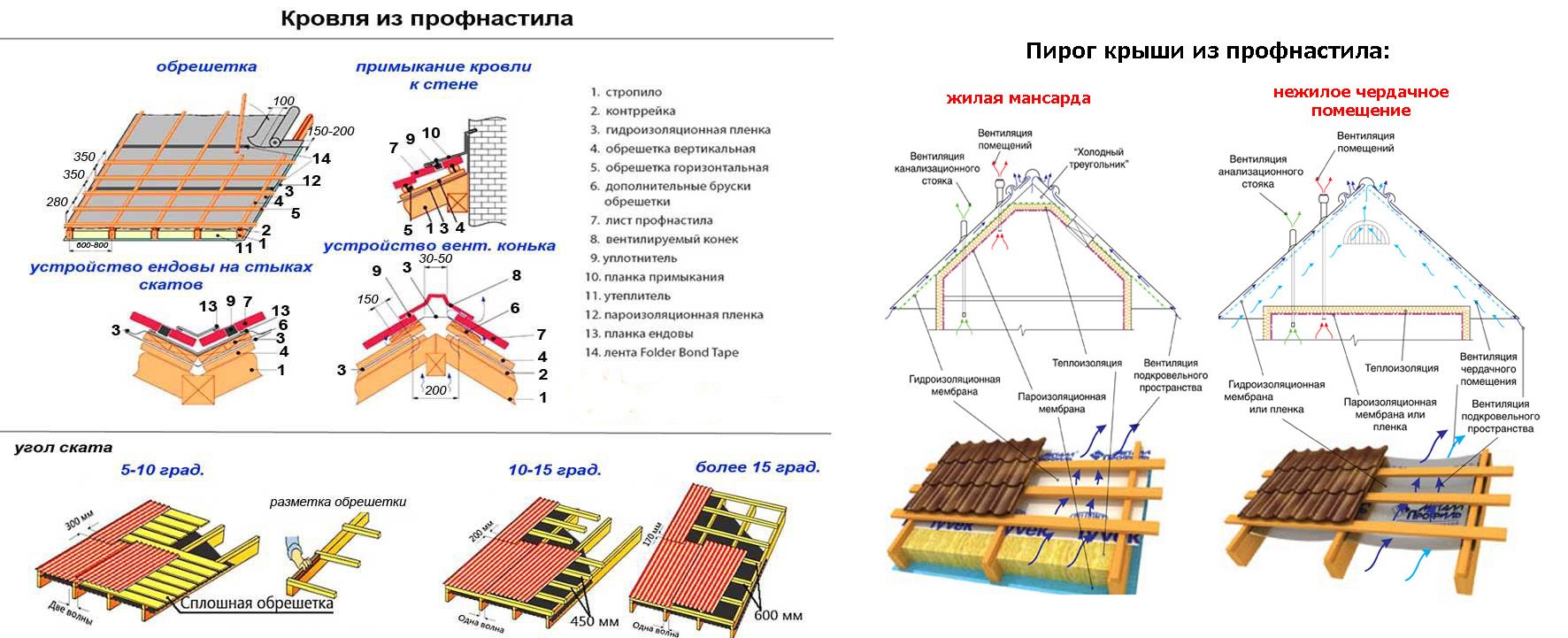

Устройство кровли из профнастила
Устройство обрешетки
Особенности профилированного листа
Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.
Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.
Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.
Способы крепления обрешётки под профилированный настил
Варианты крыши: односкатная и двускатная.
Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое
В этом случае стоит укрепить периметр выходов дополнительными досками.
Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль. Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться
А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться
Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться. Стоит установить на торцах крыши ветровые доски. Стоит установить на торцах крыши ветровые доски
Стоит установить на торцах крыши ветровые доски
Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
Укладка профилированного листа производится от нижних рядов к верхним.
Крепят листы к деревянной основе в углублениях между волнами.
Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.
Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.
Зеленые оттенки
Зеленые цвета профнастила для крыши — вторые по распространенности среди всех оттенков профилированного листа. В основном используют три тона из палитры:
- RAL 6005 (Зеленый Мох). Самый распространенный оттенок из этой группы, который используют в 70–80% случаев. Темный зеленый тон, который на кровле смотрится оригинально, но при этом не чересчур ярко.
- RAL 6002 (Зеленый Лист). Средний по яркости насыщенный зеленый цвет. Из листов RAL 6002 в основном делают заборы. На крышу профилированный лист такого оттенка укладывают редко, поскольку из-за яркости его сложно сочетать с другими материалами.
- RAL 6026 (Зеленый Опал). Очень редкий профнастил для кровли — цвет RAL 6026 отдает в синий и из-за этой «пограничности» сложен в использовании. Обычно таким листом облицовывают промышленные и коммерческие здания, еще из него строят заборы.
Поскольку из зеленых оттенков для крыш жилых домов в большинстве случаев выбирают RAL 6005, подробнее расскажем о его сочетаемости с другими материалами.
Профлист Зеленый Мох — это металлопрофиль, которым в основном перекрывают срубы и дома, изготовленные из бруса или облицованные деревом. Еще гофролист RAL 6005 хорошо смотрится на крышах домов с отделкой из красного кирпича. Проще говоря, профлист Зеленых Мох сочетается с коричнево-красными оттенками. А вот в комбинации со светлым кирпичом, газоблоком и штукатуркой его используют редко — в этом случае велик риск, что крыша будет смотреться цветным инородным пятном в облике дома.
Выбирайте зеленый металлопрофиль для кровли, если вы любите такие оттенки и у вас дом из дерева или красного кирпича.
Толщина обрешётки
В зависимости от типа и размеров крыши, а также шага между стропильными лагами используют пиломатериалы различной толщины.
Необрезные и полуобрезные пиломатериалы использовать для обрешётки не рекомендуется.
Толщина металлической обрешётки зависит от высоты используемого П-образного стального профиля, который подбирается:
- по толщине — соразмерно длине пролётов и весу кровельного пирога — чем длиннее пролёты и больше вес, тем профиль для обрешётки должен быть толще;
- по высоте — соответственно высоте волны укрывного материала — чем больше высота волны, тем больше должна быть и высота профиля.
Таким образом, толщина металлической обрешётки будет равна высоте шляпного профиля. Немного иначе обстоит дело с дистанционными Z-профилями для беспрогонной конструкции, которые устанавливаются на ребро. В этом случае толщина металлической обрешётки равна ширине шляпки промежуточного профиля.
Толщина металлической обрешётки равна высоте используемого профиля или ширине самой шляпки C- и Z-профилей при обустройстве беспрогонной кровли
Этапы установки деревянной обрешетки
- Расчет расхода деревянного покрытия. Если необходимо вычислить, сколько пиломатериалов понадобится на построение одной обрешетки, нужно узнать периметр крыши. Для этого обмеряется ширина и длина ската, вычисляется коэффициент на угол наклона и также расход на установку доборных элементов: установку коньков, монтаж труб вентиляции, стоков и угловых элементов;
- Выбираем строительные материалы. От качества древесины напрямую зависит теперь прочность монтажа. Покупайте материал, предварительно обработанный специальными веществами, это значительно продлит его срок службы и увеличит природные параметры жесткости и твердости. Следите за тем, чтобы на древесных стропилах не было никаких признаков насекомых или трещин, доска должны быть ровной, без зазубрин и сколов, для удобства равномерного монтажа;
- Если у Вас нет желания переплачивать за обработанное дерево на производстве (причем в 80 % его нужно обрабатывать защитными растворами повторно), купите чистые деревянные доски и антисептик для дерева. Чтобы найти этот препарат, зайдите в любой строительный магазин. Бывают растворы с разными свойствами, нам нужно подобрать жидкость против образования плесени и прочих микроорганизмов и от грызунов. Не лишней будет обработка древесины антипиреновыми материалами, это повысит безопасность конструкции в условиях пожара. Желательно покупать один раствор, а не несколько, это значительно сэкономит средства. Обрабатывать древесину нужно до установки конструкции на крышу.
- Принцип установки обрешетки. Её нужно устанавливать только над пароизоляцией и влагозащитной пленкой, кроме того, заранее нужно разметить расстояние между воздушной вентиляцией и будущей обрешеткой. При креплении деревянных брусьев, нужно орудовать специальными строительными гвоздями, они отличаются от обычной длиной ножки, в народе их называют «соткой». Нужно помнить, что главная доска на несколько размеров больше чем прочие стропила. Эта основная деталь обеспечивает плотность и прочность всей конструкции. Также внимательно изучите торцы крыши, по ним необходимо будет монтировать остальные доборные элементы профиля;
- Основные детали обрешетки, с уже выбранным шагом, нужно устанавливать с направлением к верху. Это поможет монтировать листы ровно и параллельно друг другу. Для проверки этих данных, используйте уровень и натяжные ленты (с их помощью можно определить направление досок);
- Непосредственно для обрешечивания, многие строители советуют использовать брус с квадратным сечением 50*50 мм, доски 32*100 и влагостойкую фанеру, у которой толщина не менее 10 мм.
Учитывайте также то, что холодный стеновой или кровельный профнастил нужно утеплять, поэтому после установки обрешетки нужно обязательно покрыть деревянные доски утеплителем. В зависимости от климатических особенностей, можно будет подобрать пленку пористого характера или специальный многослойный материал.
Фото — Установка профиля
Также для того, чтобы труды пошли впрок, чердак частного дома также понадобится утеплить. Это можно сделать при помощи пенопласта или стекловаты.
Способы крепления обрешётки под профилированный настил
Варианты крыши: односкатная и двускатная.
Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое
В этом случае стоит укрепить периметр выходов дополнительными досками.
Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.
Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
Стоит установить на торцах крыши ветровые доски
Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
Укладка профилированного листа производится от нижних рядов к верхним.
Крепят листы к деревянной основе в углублениях между волнами.
Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.
Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.
Популярные виды профнастила
Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.
1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.
2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность. Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.
3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.
Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.
| Маркировка | Угол наклона кровли | Максимальный шаг обрешетки | Особенности изделия |
| С-8 | от 15 градусов | Сплошная | Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок. |
| С-10 | до 15 градусов | Сплошная | |
| более 15 градусов | 30 см | ||
| С-20 | до 15 градусов | Сплошная | Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью. |
| более 15 градусов | 50 см | ||
| С-21 | до 15 градусов | 30 см | |
| более 15 градусов | 65 см | ||
| С-44 | до 15 градусов | 50 см | |
| более 15 градусов | 100 см | ||
| Н-60 | от 8 градусов | 3 м | Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки. |
| Н-75 | от 8 градусов | 4 м | |
| НС-35 | до 15 градусов | 50 см | Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее. |
Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.
Подготовительные мероприятия
Чтобы произвести точный расчет используемого для создания обрешетки пиломатериала, следует точно измерить ширину и длину ската крыши, а также рассчитать длину шага. Также, нужно учитывать, что вблизи карниза и конька необходимо устанавливать по две доски. Это позволит обеспечить кровельному настилу дополнительную прочность. Обрешетка должна быть усиленной в местах примыкания к дымовым трубам, вентиляционным коробам и слуховым окнам. А это тоже потребует дополнительного расхода пиломатериала. К расчетному значению необходимо прибавить еще 10%, так как в ходе монтажа древесину приходится подрезать до требуемого размера, в результате чего часть бруса уйдет в отходы. Для монтажа обрешетки следует выбирать брус сечением не менее 50х50 мм. Обрешетку можно изготовить с использованием обрезной или необрезной доски, минимальная толщина которой составляет 50 мм. Как правило, для создания обрешетки используют древесину сосны, ели, ольхи или бука. Пиломатериал должен быть хорошо просушенным. Бруски или доски могут быть не фугованными, однако, они должны обладать прямолинейными поверхностями. Монтируемая обрешетка будет эксплуатироваться в условиях повышенной влажности, в результате чего велика вероятность повреждения древесины грибком или гнилостными микроорганизмами. Чтобы этого не произошло, доски или брусья до начала монтажа необходимо обработать специальными антисептическими составами. Также, не будет лишней противопожарная обработка деревянных элементов конструкции. Для ее выполнения древесину обрабатывают огнеупорными веществами. В настоящее время на рынке можно встретить средства для обработки древесины, которые защищают материал одновременно от поражения микроорганизмами и от возгорания.
Работа со доборными элементами
А вот теперь переходим к нашим многочисленным доборным элементам. Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием – 2 метра, для оцинкованной кровли – 2,5 метра. Ими завершают сами кровельные работы. Уплотнитель, который традиционно размещают между кровельным материалом и доборными элементами, позволяет им более плотно прилегать к листам, дополнительно препятствуя попаданию влаги под кровлю и позволяя той «дышать».
А вот для оформления коньков, карнизов и других сложных конструкций вам необходимо докупить специальные элементы, которые предлагает тот же производитель, чей кровельный материал вы приобрели:
Крепить доборные элементы нужно теми же кровельными саморезами 4,8, как и основной материал. Разница только в том, что металлокровля крепится саморезами длиной 28-35 мм, а элементы – саморезами длиной 50-60 мм.
Ендова и накладка ендовы
А вот теперь давайте разберемся с таким загадочным названием, как «ендова». Ендова и накладка ендовы – дублирующие друг друга доборные элементы, которые монтируются в местах внутреннего схождению двух разнонаправленных скатов. Крепить ендову нужно под профнастил.
Поэтому, если крыша имеет сложную форму, с внутренними стыками поверхности, тогда берите в качестве доборного элемента ендову и накладку ендовы. Так вы придадите вашей кровле более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от попадания влаги внутрь.
Фартуки для труб
Самый ответственный этап кровли – это вывод труб. Такие трубы состоят из двух условных частей – нижней, которая идет по профилю крыши, и верхней, собственно трубы. И, если сквозной проход трубы приходится на нижнюю часть крыши, над проходом есть смысл установить снегоупор.
Для канализационной вентиляционной системы через крышу проводят не утепленную трубу около 10 см в диаметре, без оголовка. А для радона берут эту же трубу, но уже с оголовком. Помните, что эти трубы подключать к обычным вентиляционным нельзя, т.к. для тех уже используются утепленные элементы по 125 мм диаметром.
Саму трубу можно ставить как до начала монтажа кровли, так и по окончанию. Если вы выбрали второй вариант, тогда в готовой кровле вам нужно будет вырезать отверстие для трубы и на время накрыть его каким-либо материалом. В ходе финишных работ трубные разделки нужно будет сделать из фартуков из оцинкованной стали или более современных материалов по типу Вакафлекса.
Вот хороший мастер-класс, как это сделать:
Слуховое окно
Теперь работаем со слуховым окном. Итак, лист профнастила разрезаем на две части у нижнего конца разжелобка, ставим нижний лист, затем донную планку разжелобка, и только затем – верхний кровельный лист.
Снегодержатель
Снегодержатель монтируют в те местах, где есть риск скатывания снега. У профнастила обычно это второй линия на расстоянии 30-40 см от карниза. Для монтажа используйте саморезы 4,8х50 через 1-2 волны профиля.
Наружный и внутренний угол
Если скат меняет свое направление, то применяются дополнительно такие завершающие доборные элементы, как внутренний и наружный угол и переход. Их главная задача – создать максимальную герметичность и придает стыку листов эстетический вид.
Установка торцевых планок
Торцевая планка у большинства листов 2 м, самой нижней начинается монтаж с нахлестом 5-10 см. При правильной установке будет перекрываться хотя бы одна волна профлиста. С шагом до 1 метра происходит крепление саморезами.
Крепление коньковой планки с нахлестом 10 см происходит при помощи гладких элементов, они должны идти в комплекте. Желательно, установить слой воздухопроницаемого уплотнителя между профнастилом, крепеж происходит с шагом 30 см кровельными саморезами.
Установка планки примыкания
С нахлестом 20 см укладывают планку примыкания, крепление происходит саморезами с шагом 40 см. С помощью конькового уплотнителя герметизируют соединения торцов стены и крыши, это поможет избежать попадания в щели влаги.
Размер обрешётки под профнастил
Размер обрешётки под профнастил зависит от площади кровли, количества коммуникационных выходов и наличия водосточной системы.
Размер обрешётки под профнастил зависит от площади кровли и наличия организованного наружного водостока, а также от количества и размеров инженерных сооружений на крыше
Рассмотрим расчёт этого параметра на примере. Исходные данные — двускатная кровля с длиной скатов по 10 м и высотой по 8 м, имеется три дымохода размерами 0,4Х1,2 м каждый, один вентканал сечением 100Х200 мм (площадь сечения 0,02 м²), карнизный свес шириной 40 см (0,4 м), типичный наружный водосток, угол наклона более 15° и шаг однослойной обрешётки соответственно покатости кровли 300 мм.
- Высчитываем площадь обрешётки Sобр. Она равна общей площади кровли без учёта дымоходов, вентканала и мансардных окон (если они имеются). При расчёте высоты скатов нужно учитывать выступы по карнизному свесу по всей длине плюс как минимум 30 см для организации наружного водостока.
- Согласно исходным данным Sобр = (10 ∙ 8 ∙ 2) — (0,4 ∙ 1,2 ∙ 3) — 0,02 + (0,4 х∙ 10 ∙ 2) + (0,3 ∙ 10 ∙ 2) = 160 — 1,44 — 0,02 + 8 + 6 = 172,54 м².
- Итого полная площадь обрешётки равна 172,54 м².
Соответственно уровню прочности обрешётку делают однослойной либо двухслойной. При выборе усиленной конструкции площадь обрешётки для расчёта пиломатериалов нужно увеличить в два раза.
Обустройство обрешетки
Подготовительные работы
Расчёт пиломатериала
Чтобы рассчитать обрешётку под профнастил, нужно смерить длину и ширину ската кровли. Необходимо эти величины разделить в метрах на расстояние обрешётки, он выведен на основе марки профлиста и наклона крыши, после этих расчётов вы получите метраж пиломатериалов.
К этим параметрам необходимо добавить метры досок под обрешётку элементы конструкции (конька), мест примыкания крыши к слуховым окнам, а также к трубам дымовым и вентиляционным, после этого вы получаете нужное количество профиля.
Выбор и покупка досок
При покупке досок для крепления профнастила лучше всего отдать предпочтение дереву, которое хорошо просушили. Подходящие доски для каркаса под профнастил являются доски из хвойных пород дерева (ель, сосна).
Обработка досок
Обычно обрешётка под профнастил при эксплуатации подвергается повышенной влажности, это приводит к поражению грибками и микроорганизмов. Чтобы предотвратить вредное воздействие микроорганизмов и грибков, лаги из дерева обрабатывают антисептическими составами.
Доски необходимо обработать антипиренами и, если вы хотите сэкономить своё время и силы, то воспользуйтесь составом, который имеет свойства антипирена и антисептика.
Так же древесину можно обрабатывать и после того как соорудили каркас, но лучше всего доски для обрешётки обработать составами до сооружения каркаса, так вы будете уверены что все части доски не будут подвержены воздействию микроорганизмов и грибка.
Сооружение обрешётки
Обрешётку для профнастила устанавливают поверх пароизоляции и гидроизоляции крыши.
При крепеже досок обрешётки к деревянной основе используют гвозди.
При крепеже досок обрешётки к бетону или цементу применяют дюбеля.
В том случае, если в местах крепежа есть детали из металла используют саморезы.
Доска обрешётки, которую закрепляют вдоль карниза, должна быть более толстой, в отличие от других деталей. Толщина данной доски определяется высотой профиля и длиной крепежа.
Ветровые доски устанавливают с торцов кровли, их поверхность должна быть выше деталей обрешётки на параметр высоты профнастила.
Другие детали каркаса монтируются снизу — вверх. Чтобы проверить параллельно ли установлены брусья, натягивают верёвку.
Конечно обрешётку под профнастил вы сможете оборудовать своими руками, но не забывайте соблюдать все правила и учитывать все нюансы иначе вы можете допустить не поправимые ошибки.
В том случае, если нет уверенности в своих силах, то лучше всего наймите профессиональных рабочих.
Ну вот мы вам рассказали, как установить обрешётку под профнастил и
Надеемся, что данная статья была вам полезной. Желаем вам удачи и терпения!
Монтаж обрешетки поверх рубероида и фальцевой кровли
1. Старая кровля очищается от мусора и грязи. Деформированные участки фальцевой кровли выправляются или срезаются. Надорванные куски рубероида и пузыри срезаются.
2. Контробрешетка изготавливается из бруса сечением 50х50 мм. Брусья монтируются с шагом не более 600 мм, в районах с повышенной климатической нагрузкой устанавливается шаг 450 мм. Для крепления брусьев контробрешетки используются ершенные гвозди 125 мм или шурупы по дереву 125 мм.
Устанавливаются брусья на торцах ската, между ними натягивается шнур. Промежуточные брусья выравниваются по шнуру с помощью обрезков фанеры.
Деревянная обрешетка под профнастил. Рассчитываем шаг обрешетки под профнастил
Его выбирают в зависимости от того, какое покрытие будет использоваться.
- Разреженный каркас — применяется для легких гофрированных листов. Подходит для крутых скатов. Расстояние между элементами — 50-75 см. Чтобы увеличить его несущую способность, вниз монтируют диагональные рейки.
- С обычным шагом — 20-40 см.
- Со сплошной обшивкой — состоит из несущих брусков, которые крепят на стропила, и перпендикулярных досок, уложенных с небольшими зазорами. Для плоских и пологих кровель, испытывающих большое давление собственного веса и снегового покрова, используют влагостойкую фанеру или плиты OSB. Они прочнее натуральной древесины и не подвержены температурно-влажностным деформациям. Эти материалы понадобятся для участков вокруги внутренних углов.
Расстояние между сборными элементами зависит от несущей способности металлической обшивки. Она указывается в инструкции либо на упаковке. Если профиль способен выдерживать значительную массу, частоту опор делают меньше. Если он легко прогибается, под него укладывают сплошной настил
При расчете важно не допустить ошибки, так как в случае повреждения полностью выпрямить изделия будет невозможно — на поверхности останутся вмятины. Такие листы подлежат замене
Для обрешетки крыши под профнастил марки С-8 и ската, расположенного под углом 10-20 градусов, подойдет каркас со сплошной фанерной обшивкой. Если толщина стали меньше 0,55 мм, можно сделать настил из досок.
Для расчетов можно воспользоваться онлайн-калькулятором и таблицами на сайте производителя.
Виды профнастила
Сверла для обрешетки
Беря во внимание тип основания для вкручивания, оно может быть из древесины или металла – подойдут различные типы саморезов. В наше время изготавливаются 2 часто применяемые разновидности саморезов для обрешётки: из металла или древесины. Для древесной обрешётки понадобятся саморезы 4,8×28; 4,8×35 мм

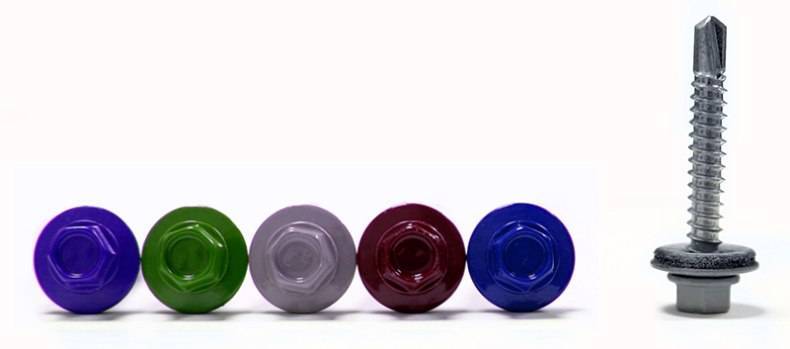

Для древесной обрешётки понадобятся саморезы 4,8×28; 4,8×35 мм
В наше время изготавливаются 2 часто применяемые разновидности саморезов для обрешётки: из металла или древесины. Для древесной обрешётки понадобятся саморезы 4,8×28; 4,8×35 мм.
Для основ из металла следует подобрать подходящие саморезы:
- 4,8×19 мм для основы, утолщением от 3 мм;
- 5,5×25 мм для основания, утолщением до 6 мм;
- 5,5×35 мм к основе толщиной до 12 мм.
Данный крепёж смотрится покрепче деревянного образца. Однако все саморезы снабжены головкой в виде шестигранника, заострённым высверливающим наконечником и крепким стержнем на резьбе.
Различаются только утолщение и удлинённость стержня. Резьбовой шаг у саморезов для древесины не частый, как у металлических образцов. Чем потолще основа из железа, которая высверливается, тем чаще устраивается резьба и сверло протяжнее.
В согласии с общим предписанием, когда лист профильного листа представляется потолще и полнее обрешётка, тогда более острым и протяжённым подбирается сверло.
Этапы монтажа обрешётки под профилированный настил
Расчёт затрат материала. Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр)
Обработка материалов противокоррозионными и противопожарными средствами. Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка
А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса. Продаются составы, что комбинируют в себе как гидрозащитные свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
Монтаж и устройство каркаса. Перед монтажом каркаса кладут гидроизоляционный слой:
- нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
- при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
- при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
- для крепежа металлических составляющих, стоит использовать саморезы.
- Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.
Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.
