Навесное оборудование для мотоблока

Плуги

Плуг — это основной рабочий орган, который применяется для вспашки земельных участков. Помимо стандартного плуга, который обычно идет в комплекте, существует еще несколько видов, которые могут быть полезны при тех или иных видах работ:

Оборотный. Это двухбортный плуг, который может вращаться вокруг своей оси под углом 90° или 180°. У них разное направление отвалов. Во время работы один пашет, а другой находится сверху или сбоку. Пройдя борозду до конца, плуги меняются местами. Благодаря этому оператору не нужно возвращаться назад, делая холостой ход.

Плуг Зыкова. Это усовершенствованный вариант стандартного плуга с несколько измененным углом лемешно-отвальной поверхности. Благодаря такой геометрии даже плотная целина лучше распахивается, а сорняк срезается. На сегодняшний день такой плуг довольно сложно найти в продаже.

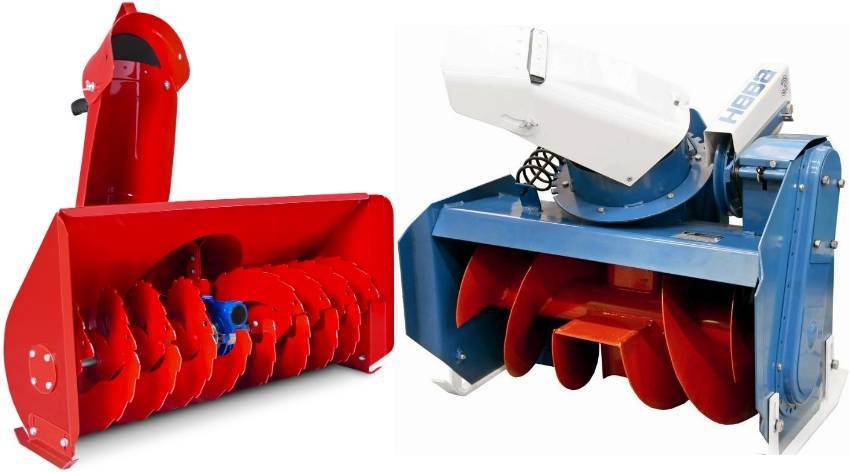

Снегоуборщики для мотоблока Нева: типы и особенности

Различают такие варианты снегоуборщиков для мотоблока Нева МБ 2 и других моделей, как навес, отвал и щетка. Навес позволяет имитировать работу снегоуборочной машины и убирать даже лежалый снег. Отвал отличает от него тем, что позволяет убирать меньший слой снега на ширине примерно в 1 метр, в то время как навес охватывает примерно 60 см. Роторная щетка предназначена для уборки свежевыпавшего снега, который еще не успел слежаться. Единственный существенный недостаток роторной щетки – это ее большой вес, так что будьте готовы к снижению маневренности агрегата при ее установке.

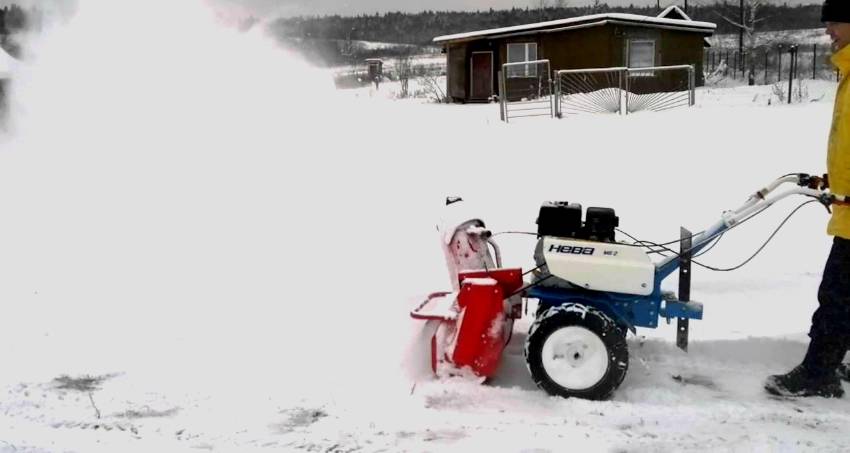

Мотоблок Нева, благодаря навесному оборудованию для чистки снега, эффективен даже зимой

Снегоуборочные насадки своими руками

Недостатком всех вариантов зимних насадок является довольно высокая стоимость снегоуборщиков для мотоблоков Нева. Купить такое оборудование может позволить себе далеко не каждый, однако с этой проблемой можно справиться, если есть необходимые навыки и инструменты.

Самый простой вариант самодельного снегоуборщика для мотоблока Нева МБ 2 и других моделей – это отвал бульдозерного типа. Для его создания вам понадобится специальный адаптер, который крепится к агрегату и металлический лист с заостренной кромкой, который будет выполнять роль снегоуборочного ножа. Все части конструкции вырезаются из стали и соединяются между собой при помощи штанг и кронштейнов.

Второй, чуть более сложный вариант, это роторная насадка. Она делается из трубы, в которую выбрасывается снег, короба, редуктора, вала и шнека. Для изготовления такой насадки вам понадобится сварочный аппарат, а также детальные инструкции, которые можно в большом количестве найти в интернете.

Насадки для уборки снега можно изготовить самостоятельно или приобрести в специализированных магазинах

Третий тип снегоуборочного оборудования для мотоблока Нева – это отбрасыватель снега, работающий по принципу вентилятора. Это конструкция является довольно сложной, поэтому для ее создания рекомендуется найти инструкцию или видео. Мотоблоки Нева с вентиляторной насадкой предназначена для работы с мягким, еще не слежавшимся снегом.

Самый сложный вариант снегоуборочной насадки, которую вы можете изготовить своими руками, это шнеково-вентиляторный. Он отлично справляется со слежавшимся и обледеневшим снегом, а также способен охватывать большую площадь, однако для его изготовления вам понадобятся специализированные знания и инструменты.

Оборудование для работы с картофелем

Уход за картофелем требует значительных затрат сил и времени. Именно поэтому лучше задействовать дополнительное оборудование в виде следующих насадок:

Картофелесажалка. Этот прибор представляет собой совокупность плуга и картофельного дозатора. Сначала плуг пропахивает небольшую борозду на определенную глубину. Затем из резервуара начинает подаваться картофель через равное расстояние. Таким образом скорость работы заметно возрастает по сравнению с ручным способом.

Картофелекопалка. Эта насадка представляет собой плуг со стальными прутьями, закрепленный под определенным углом. Во время езды мотоблока плуг подкапывает картофель и выворачивает его наружу. Если вы занимаетесь массовым выращиванием картофеля, такой агрегат просто незаменим.

Домкрат для мотоблока своими руками

Домкрат необходим для удобства проведения ремонтных работ: заменить колесо, установить грунтозацепы и прочее. Для мотоблоков подойдет ножничный тип. Чертежи и фото с пошаговой инструкцией по созданию домкрата легко найти в Интернете.

Создать домкрат ножничного типа можно переделав винтовой, а также изготовить из специально созданных деталей. Оба варианта просты в исполнении и требуют минимум затрат. Однако необходимо специальное оборудование – болгарка, дрель, сварочный аппарат.

Основа такого устройства представлена двумя одинаковыми рамами, к которым привариваются металлические пластины, установленные крест-накрест.

Пользуетесь ли Вы самоделками для мотоблока?

Самодельный погрузчик из мотоблока

Погрузчик из мотоблока – нужная в хозяйстве вещь. Покупать готовый погрузчик – очень дорого, это необходимо только при наличии постоянных работ с перевозкой грузов, расчисткой местности и т.д. В основном погрузчики в домашнем хозяйстве используются для уборки снега и перевозки различных грузов, поэтому дешевле и рациональнее будет сделать погрузчик своими руками.

Умельцы постоянно придумывают новые версии этого оборудования, так что существует множество модификаций, среди которых найдется подходящий вариант для каждого. Погрузчик можно собрать из специальных деталей, а можно использовать то, что у многих лежит в гаражах. Подойдут детали от старых авто и мотоциклов.

Мотоблок необходимо снабдить мощным двигателем. Чем тяжелее грузы, тем мощнее должна быть техника. Даже мотоблоки с моторами мощностью 15 л.с. поднимают не больше 250 кг. Обязательно наличие противовеса.

За основу можно взять чертежи мини-трактора переломки. Рама изготавливается из швеллера, узел перелома – кулак от ВАЗ, рулевая колонка и укороченные мосты от любого автомобиля, гидрораспределитель P40, ковш может быть сделан самостоятельно, а можно использовать готовый.

Варианты навесного оборудования для мотоблока Нева

К базовым функциям для любого варианта мотоблока можно отнести подготовку почвы к посеву и ее вспахивание. Благодаря различным типам фрез, устанавливаемых на агрегат, можно разрыхлить грунт на глубину нескольких сантиметров, однако у фрез есть и минусы. Они способны обрабатывать только регулярно возделываемую почву, но плохо справляются с замерзшим или просто твердым грунтом. Кроме того фрезы не позволяют убирать мусор или снег, использовать мотоблочный агрегат для других целей. Решить эту проблему можно, если купить навесное оборудование на мотоблок Нева. Различают следующие его разновидности:

  • плуг – хороший вариант дополнительного оборудования, если вам необходимо работать с тяжелым грунтом. При весе в 7,8 кг модель П1 20/3 способна вспахивать даже очень твердую почву на глубину 215 мм при ширине захвата 220 мм;
  • окучник – второй после плуга по востребованности вариант оборудования для мотоблока Нева. Навесной окучник используется для подсыпания земли к корням растений. Разные модели окучников различают по глубине вхождения в грунт и ширине захвата почвы, а также по весу;

Навесное оборудование для мотоблока Нева — окучник и плуг

  • картофелевыкапыватель – хороший выбор, если вам надоело возиться с лопатой каждый раз при сборе урожая картофеля. Модель КНМ способна заходить в грунт на глубину до 220 мм, при этом захватывая 250 мм в ширину. Такой вариант будет очень кстати, если вам необходимо обработать большой участок картофельного поля максимально эффективно, быстро и без особых затрат в плане усилий. Модели картофелекопателей различают по весу, ширине захвата почвы и глубине вхождения в грунт. Учтите, что для установки этого и другого вышеописанного оборудования на мотоблок, вам понадобятся специальные сцепки, индивидуальные для каждой модели;
  • грунтозацепы – устанавливаются в качестве колес мотоблока и используются для более глубокого вхождения агрегата в землю. Различаются по диаметру, ширине и весу, могут использоваться для окучивания участка;
  • телега или прицеп – оборудование, предназначенное для превращения мотоблока в перевозочный транспорт. Габариты прицепа выбираются в зависимости от мощности двигателя агрегата, а предельная скорость, с которой может передвигаться мотоблок с тележкой, обычно не превышает 10 км/ч;
  • косилка – позволяет использовать мотоблок для стрижки газона или покоса травы на корм животным. Разные варианты косилок различаются по максимальной высоте скашиваемой травы, скорости работы и ширине охвата;

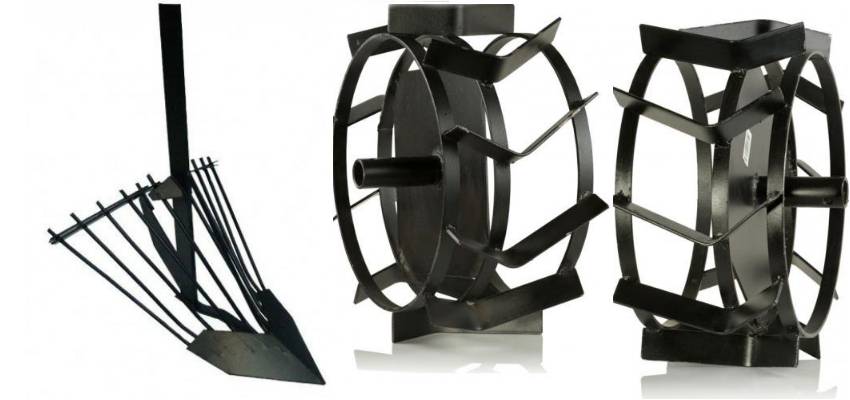

Картофелевыкапыватель и грунтозацепы можно подобрать по размеру, весу и глубине вспахивания

  • картофелесажалка – специально оборудование, которое подходит для всех типов мотоблоков и значительно облегчает процесс посадки картофеля;
  • оборотный плуг – характеризуется большим охватом почвы, благодаря чему при вспахивании не возникает пропущенных участков. При установке этого варианта оборудования следует учитывать, что для него нужен противовес. Если модель мотоблока весит менее 100 кг, то на нее рекомендуется установить утяжелитель;
  • грабли – оборудование для уборки листьев и различного мусора с участка. Такую запчасть для мотоблока Нева МБ 2 и других моделей можно купить или сделать своими руками, при условии наличия сварочного аппарата;
  • снегоуборочное оборудование – делает мотоблок Нева полезным в холодное время года. Различают несколько вариантов снегоуборщиков на мотоблок Нева, каждый из которых выполняет свои функции.

Специальное оборудование, облегчающее земляные работы — оборотный плуг и картофелесажалка

Как выбрать снегоуборщик к мотоблоку

Снегоуборочная машина на участке

Перед тем как купить агрегат, необходимо определиться, для каких целей он будет использоваться (только зимой или в другие сезоны), какую территорию им придется чистить и как часто будет использоваться

Обратите внимание на следующие параметры:

  1. Ширина захвата. Для собственных нужд хватит 50–70 см в зависимости от ширины дорожки, которая будет очищаться.
  2. Высота убираемого снега. Стандартная высота у большинства машин составляет в среднем около 0,5 м.
  3. Дальность выброса. Зависит от снега (слежавшийся или свежий), направления и силы ветра, угла козырька.
  4. Вес. Чем больше весит снегоочистительный аппарат, тем лучше сцепление с поверхностью и вероятность отсутствия пробуксовки. С другой стороны – сложнее в управлении.
  5. Рабочая скорость. Оптимальное значение – 2–4 км/ч.
  6. Совместимость с мотоблоками – использование конструкции с разными моделями. Как вариант, можно использовать специальные переходники.
  7. Размеры (длина, глубина, высота). Чем больше навесной блок снегоуборщика, тем с большим количеством снежной массы он сможет справиться за один подход.
  8. Дополнительные аксессуары и оборудование, например, набор лопастей, запасной ремень.

Дополнительное оборудование к мотоблоку

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

  • рулетка;
  • сварочный аппарат;
  • болгарка;
  • электрическая дрель;
  • молоток;
  • алюминиевый хомут;
  • нержавеющая сталь толщиной 2 мм;
  • металлическая стружка.

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

  1. Из нержавеющей стали изготовить 2 трубы овального сечения. Диаметр труб должен различаться на 1-1,5 см. Стыки труб скрепить с помощью сварочного аппарата.
  2. В трубе меньшего диаметра проделать максимальное количество отверстий диаметром 8 мм. Обмотать ее металлической стружкой. Примотать стружку стальной проволокой.
  3. Вставить меньшую трубу в большую. Зафиксировать их в нужном положении с помощью стальных прутков и сварки.
  4. Прикрепить глушитель к выхлопной трубе и зафиксировать хомутом.

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

Разновидности насадок для уборки снега

Все имеющиеся в продаже насадки для мотоблока условно можно разделить по способу крепления, форме, принципу действия. В зависимости от конструкции мотоблока способы навески насадки могут быть следующими:

  • через вал отбора мощности (ВОМ);
  • посредством самодельной или промышленно изготовленной сцепки;
  • ременной передачей;
  • используя адаптер и сцепку;
  • через гусеничную приставку.

Виды навесного оборудования для уборки снега

По принципу действия насадки подразделяются на такие формы:

  • Отвал-лопаты (снегоотвал) – для расчистки снежных заносов. Конструкция представляет собой ковш-скребок, у которого нижний край заострен. Нож (заостренный низ) выставляется под определенным углом и опускается. Снежные массы при движении направляются в ковш, а часть снега сдвигается к обочине, что не мешает движению техники.
  • Коммунальные щетки – для уборки свежевыпавшего снега, для сбора пыли, песка и листвы. Ворс изготавливается из полипропилена или металла. Перед началом работы выставляется угол наклона щетки и давления. При вращении конструкция смахивает снег, обеспечив щадящую чистку поверхности.
  • Шнекороторная приставка (снегоротор) – справляется со слежавшимся или свежевыпавшим снегом, наледью, настом. Ротор крутится, лопасти захватывают снежный покров и передают его на крыльчатку. Вращаясь на высоких оборотах, крыльчатка измельчает снег, наледь и комья, после чего через специальную трубу снег выбрасывается в определенном направлении.

По конструктивному типу мотоблок для уборки снега бывает:

  • роторным;
  • шнековым (одноступенчатым);
  • смешанного типа.

Фрезы

Фреза — это универсальное навесное оборудование, которое может рыхлить и выравнивать землю, перемешивать удобрения и срезать сорняки. Существует два вида фрез для мотоблока:

Саблевидная. Это активная почвофреза, у которой изогнутые заостренные полосы равнонаправленны в разные стороны. По сути она такая же, как у культиватора. Такой фрезой хорошо работать на мягкой почве, которая регулярно обрабатывается. Для поросшей сорной травой лучше взять «гусиные лапки».

«Гусиные лапки». Насадка под названием «гусиные лапки» начала применяться относительно недавно. Здесь цельносварная конструкция с ножами, изготовленными по форме треугольника. Благодаря такой форме гораздо проще обрабатывать запущенные участки. Осенью таким оборудованием обрабатывают землю, уничтожая личинок вредителей, залегших на зимовку.

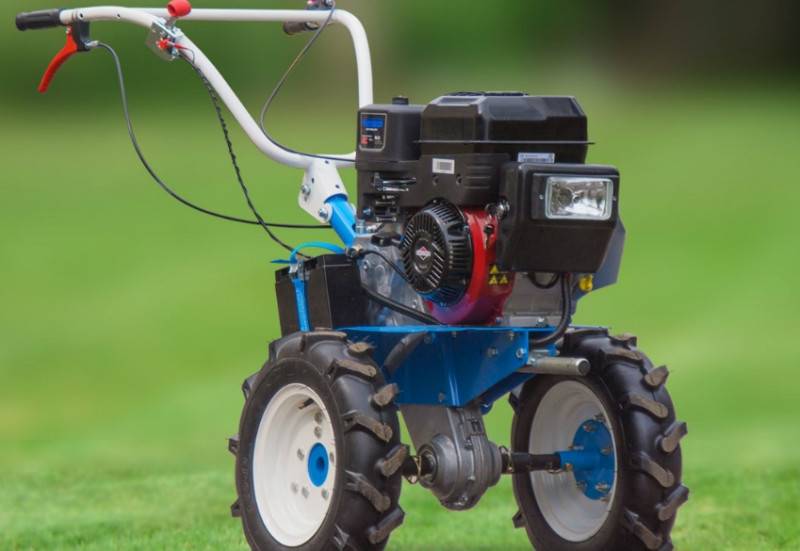

Бензиновые и дизельные мотоблоки Нева: особенности, типы и преимущества

Под торговой маркой «Мототехника Нева» производится большое количество мотоблоков, различающихся между собой эксплуатационными характеристиками. Вы можете подобрать для себя модель, которая будет идеально подходить вашим требованиям. Рассмотрим популярные модели мотоблоков.

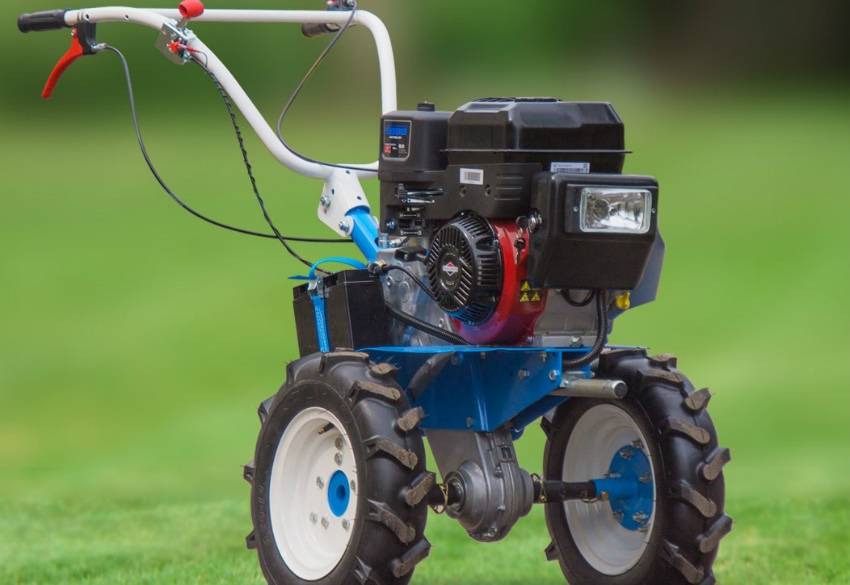

Мотоблоки Нева способны значительно облегчить работу на земле

МБ-Компакт – применяется для обработки небольших по площади участков, характеризуется компактными габаритами и простотой в управлении. Мощность двигателя МБ-Компакт составляет 6,5 л.с, а конструкция модели позволяет устанавливать на нее различное навесное оборудование. Работает модель на 2-х передних и одной обратной передаче, которые переключатся простым поворотом рычага. Опорное колесо в базовый комплект не входит, однако его можно без проблем установить своими руками.

МБ-1 – отличается от предыдущей модели увеличенным количеством передач, тут их 3. Агрегат предназначен для работы со среднетяжелыми грунтами и может использоваться в качестве транспортного средства, а также для уборки снега, листьев и различных типов загрязнений. Мощность двигателя для мотоблока Нева МБ-1 составляет 6,5 л.с.

МБ-2 – оснащен двигателем от японской компании Honda с мощностью 5,8 л.с. Преимущество мотоблока Нева с двигателем Хонда состоит в том, что количество передач, которое в базовой модели равно трем, можно удвоить простой перестановкой ремня в двигателе. Также вы можете установить различные типы навесного оборудования для мотоблока Нева МБ 2, что позволит использовать его в качестве уборочной техники. По сравнению с другими моделями, колеса МБ-2 характеризуются увеличенным диаметром, благодаря чему повышается проходимость.

Мотоблок Нева МБ-2 имеет высокую проходимость, поэтому его удобно использовать на больших участках

МБ-23 – самая мощная модель в линейке, оснащенная двигателем мощностью в 10 л.с, что делает ее отличным выбором для осуществления длительных и тяжелых работ, в том числе вспахивания непаханого грунта. Кроме того, модель отличается высокой маневренностью благодаря функции разобщения колес. Данную модель мотоблока можно переделать в транспортное средство, а также присоединить прицеп и использовать в качестве трактора.

МБ-23СД – оснащен дизельным двигателем от компании Subaru мощностью 4,8 л.с. Отличается низкой пахотной скоростью, благодаря чему может эффективно обрабатывать даже промерзшую землю. Так же как и в других моделях на мотоблок Нева с двигателем Субару возможна установка навесного оборудования.

Независимо от модели, все мотоблоки Нева характеризуются следующими преимуществами:

  • импортные двигатели с высоким КПД, позволяющие эффективно обрабатывать почву;
  • возможность установки разнообразного навесного оборудования и приставок к мотоблоку Нева, значительно расширяющих его функционал;
  • простота в эксплуатации и уходе. Для работы с мотоблоком вам не понадобятся особые навыки, достаточно будет просто прочитать инструкцию;
  • простая система переключения передач, благодаря которой можно устанавливать оптимальную скорость для выполнения отдельных типов работ.

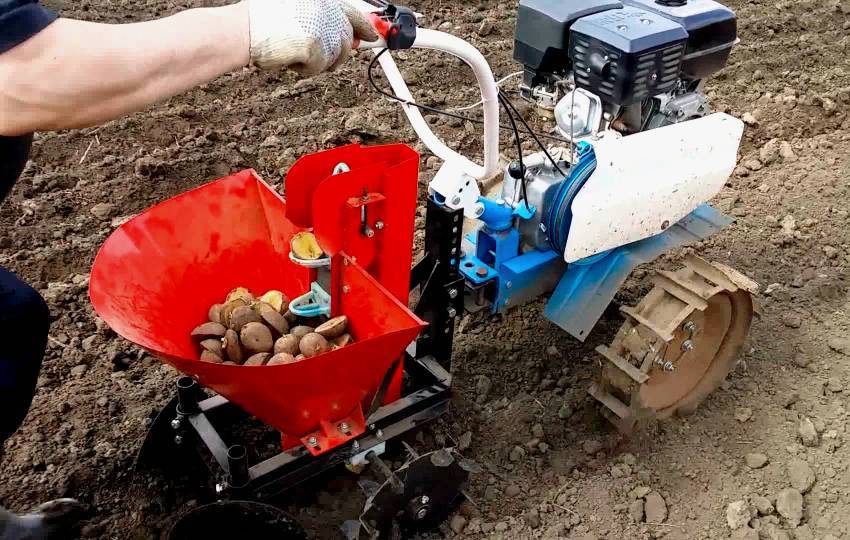

Мотоблоки серии Нева широко используются для посадки картофеля

Снегоуборщик из мотокультиватора

По сравнению с бензопилой или триммером, мотокультиватор обладает одним существенным преимуществом – в нем уже установлен редуктор.

Поэтому выходные валы, к которым подключают фрезы, вращаются с небольшой скоростью, но огромным крутящим моментом.

А ведь именно это и нужно для правильной работы:

  • шнека;
  • ротора.

Проблема в том, что конструкция навесного снегоуборочного оборудования для мотокультиватора получается более сложной, чем насадка для бензопилы или триммера.

Ведь там необходимо запитать только шнек.

А культиватор, благодаря наличию двух валов, позволяет отдельно запитать и ротор.

Для подключения вала к ротору достаточно:

  • собрать переходник с наваренной на него звездочкой;
  • такую же звездочку надеть на вал шнека.

Благодаря этому коэффициент передачи привода будет равен 1.

Для подключения к ротору потребуется не только цепная передача, но и поворот оси вращения на 90 градусов, что можно сделать с помощью двух косых шестеренок.

Также можно использовать две планетарные шестерни с редуктора любого легкового автомобиля, их несложно найти в любом пункте приема черного и цветного металла.

Из мотокультиватора может получится отличная самоходная машина для чистки снега.

Для этого понадобятся:

  • штатные грунтозацепы (их можно купить в магазине или сварить самостоятельно);
  • такой же навесной агрегат, как для мотоблока, присоединенный к культиватору через цепную или ременную передачу.

Если вы не нашли детали для изготовления шнекороторного агрегата и смогли сделать лишь шнековое навесное устройство, то должны помнить, что шнековый снегоуборщик не обладает большой производительностью.

Поэтому использовать полученный агрегат желательно для уборки:

  • неглубокого;
  • не слежавшегося снега.

Что это такое?

Мотоблок похож на мини-трактор, его настоящее участие в работе начинается с оснащения навесным оборудованием. «Симбиоз» двигателя и всевозможных насадок позволяют пахать, взрыхлять, колоть дрова, перевозить груз, косить траву, чистить снег. Все эти приспособления можно поставить на мотоблок и получить миниатюрный экскаватор, трактор или газонокосилку.

Мотоблок часто путают с культиватором, и тот и другой проводит на грунте предпосадочные работы.

Но следует понимать, что возможности первого намного шире второго, хотя и полностью зависят от навесного оборудования. Мотоблок мощнее культиватора, его тяговые усилия происходят за счет колес. Он также имеет двигатель, зачастую внутреннего сгорания, трансмиссию, регулирующую скорость и коробку передач, руль (пульт) управления. Как видим, устройство несложное, поддается самостоятельному ремонту.

К мотоблоку приобретается навесное оборудование разных типов, например, стационарное монтируется к адаптеру. Активаторное зависит от вращательных мощностей редуктора. На осевом оборудовании насадки делают обороты под весом мотоблока. Посадочно-рулевые дополнения относятся к адаптерным насадкам.

Сборка снегоуборщика для мотоблока Нева своими руками

Далеко не всякий человек способен приобрести для себя заводской снегоуборочный аппарат. Не всегда целесообразно покупать его для нескольких месяцев использования. Вручную очищать всю прилегающую территорию тоже довольно тяжело. Можно изготовить вполне эффективный снегоуборочный механизм для мотоблока своими руками.

Самым легким вариантом можно считать отвальный снегоуборщик. Его составляют несколько основных узлов, которыми являются отвал и адаптер. Последний состоит из нескольких штанг из металла и кронштейнов. При помощи штанг отвал прикрепляется к раме изделия, а кронштейны позволяют обеспечить возможность регулирования его положения в различных плоскостях.

Регулировку можно выполнять как в ручном режиме, так и с помощью рычагов или тягового узла. Подобная система основывается на поворотном механизме, который можно снять с разной транспортной техники или сделать самостоятельно. Для этого стоит применять, как основу, механизмы передних колес автомобиля.

Для того чтобы собрать бульдозерный отвал необходимо сделать каркас из металла, обшитый жестяным листом. Размеры снегоуборщика можно выбирать в соответствии с техническими параметрами аппарата и особенностями убираемой местности. В случае когда дорожки во дворе шириной около 75 сантиметров, то стоит сделать 50 сантиметровый отвал. С таким отвалом можно довольно просто маневрировать при уборке снега.

К нижней кромке отвала, которая находится под углом к ведущей оси рамы, при помощи надежного соединения прикрепляется специальный нож. Когда угол наклона ножа большой, то отвал легко срезает плотные слои снега. Маленький угол помогает передвинуть снег без большого приложения мощности аппарата.

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Кроме тарельчатых дисков потребуются:

  • две стойки из стальной полосы;
  • два подшипника качения;
  • болты для крепления стоек к раме и регулировки поворотных секторов;
  • поперечина из профильной трубы;
  • Т-образный поводок.

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.

Сборка прицепа для мотоблока Нева своими руками

Специальный самодельный адаптер может сделать из мотоблока Нева маленький трактор и наиболее автоматизировать ведение домашнего хозяйства.

Его элементами являются:

  • рама из металла;
  • поперечная штанга;
  • сцепка;
  • ось, колеса и колесные стойки;
  • раскосы;
  • узлы управления;
  • тележка;
  • удобное сиденье.

Обычная рама для прицепа делается из любой стальной трубы длиной до 2 метров. На один конец к ней крепится при помощи сварки сцепка. Это узел, при помощи которого вся конструкция прикрепляется к фаркопу мотоблока. На другую сторону приваривается поперечная штанга, размер которой стоит выбрать на основании ширины колесной базы техники. Далее, к штанге прикрепляются раскосы и стойки колес, которые необходимы для обеспечения жесткости рамы и амортизации при движении по огороду. Колеса стоит снять с прицепа автомобиля или садовой тележки.

Обычно, адаптер и навесные узлы мотоблока соединяются при помощи одинарной сцепки. Все функциональные агрегаты управляются специальным рычагом с несколькими коленами. При их переключении можно регулировать изменение положения поставленного навесного оборудования. А также можно применять дополнительный рычаг для регулировки прилагаемой силы. В конце на поперечную штангу необходимо прикрепить основание из металла, на котором будет располагаться сиденье водителя.

При большой длине дышла адаптера необходим наиболее мощный мотоблок. Мощность мотора также повлияет на величину колес и размер трубы, из которой в дальнейшем будет собрана несущая рама.

Усовершенствование ходовой части

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

  1. Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
  2. Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.

Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Критерии выбора снегоуборщика на мотоблок

Первое условие – это совместимость с моделью. Есть мотоблоки с правым расположением шкивов, на них навесить левосторонний снегоуборщик невозможно.

Мотоблоки мощностью от 9 л.с. справляются с нагрузками при любом навесном снегоуборщике, которые продаются именно для этой техники.  При мощности около 7 л.с., следует выбирать оборудование с более узким и низким захватом.

Имеет значение репутация изготовителя по качеству. Чтобы получить представление, можно изучить объективные отзывы в сети и от знакомых, имеющих опыт использования такого оборудования.

При личном выборе в магазине, рекомендуется детально осмотреть изделие. Ротор и шкив при вращении не должны застревать, люфтить, издавать звуки (скрип, стук). Металл не должен гнуться от легкого усилия.

Мотопомпы

Мотопомпы предназначаются для полива сельскохозяйственных угодий вблизи водоема. Мотопомпа подключается к валу обора мощности (ВОМ) и выкачивает воду из водоема или резервуара. В среднем мотопомпы могут перекачивать до 40 м3 воды в час, хотя существуют и более производительные модели. Напор может достигать 6 — 7 метров в зависимости от мощности агрегата. Если вблизи есть водоем, мотопомпа может стать незаменимым прибором.

А какие насадки используете вы чаще всего?

Экологически чистый инструмент для сада:

  • Обойдемся без бензина: рейтинг электрических газонокосилок 2020
  • Обойдемся без бензина: рейтинг лучших электрических цепных пил 2020

Сложные насадки

Сложные насадки – это тип мотоблочного стационарного оборудования. Их приобретают для обработки земельного участка, сезонного ухода за растительной культурой, сбора урожая и других хозяйственных нужд. Благодаря им посев происходит в кратчайшее время, когда счет идет на считаные дни. Мотоблоки оборудуются не только семенными сеялками, но и картофелесажалками. Кроме того, большое количество оборудования предназначено для другого использования. Ознакомившись с простыми насадками, попробуем разобраться с теми, которые относят к сложным.

Плуг, пожалуй, самое популярное навесное оборудование для мотоблока. Его оценить в полной мере могут те, кому приходилось долгими днями перекапывать земельный участок вручную. Техника, оснащенная плугом, вспашет поле быстро, полностью взяв физический труд на себя. Плуг способен вспахивать землю на глубину 15-25 см. При этом он выглядит достаточно просто, в виде стальной пластины на металлическом рычаге, с элементом предплужника. Простота конструкции позволяет многим умельцам изготавливать его самостоятельно. Этот механизм неоднозначен, он имеет свои разновидности.

  • Плуг стандартный. Наделен широким лемехом (ножом) и загнутым отвалом, что дает ему возможность срезать сорняки и переворачивать пласты почвы.
  • Оборотный плуг. Более сложная конструкция, представляющая собой два плуга, закрепленные под определенным углом на раме, с отвалами, «смотрящими» в противоположные стороны. Пока один вспахивает грунт, второй находится в состоянии запаса, на следующей борозде плуг меняют, это значительно упрощает работу пахаря.
  • Плуг Зыкова. Это устройство более качественно переворачивает и измельчает почвенный пласт благодаря усовершенствованной форме отвальной плоскости.

Делаем оборотный плуг для мотоблока своими руками

Ранее мы рассмотрели возможность использования плуга (самодельного) вместо фрезы как навесное оборудование для мотоблока. И фреза и плуг выполняют похожие функции, но по качеству обработки отличаются. Так же само отличается и оборотный плуг от стандартного.

Такой плуг имеет усложненную конструкцию, в которой корпус сверху оборудован загнутым пером. Благодаря такому строению оборотный плуг не только вспахивает землю, но и переворачивает пласт земли, которую вспахал. Это бывает полезно при работе с тяжелой почвой.
Устройство оборотного плуга намного сложнее, чем у обычного, и самостоятельно сделать оборотный плуг может только профессионал. Очень сложно бывает правильно подобрать качественные заготовки и в процессе нигде не ошибиться.

Для того, чтобы собрать такой плуг самому, нужно знать из чего собирать, то есть, какие его детали нужно сначала изготовить.

Чтобы сделать плуг Зыкова своими руками, вам нужно сделать стойку, которой будете цеплять плуг к мотоблоку, корпус плуга с лемехом, полевую доску (благодаря ей плуг становится более устойчивым) и перо, которым переворачивается земля.
Отвал этого плуга делаем из трубы с полметра в диаметре с толщиной стенок в 5 мм. Включаем сварочный аппарат, чтобы вырезать отвал, который мы потом шлифуем болгаркой. Для корпуса берез стальную пластину толщиной в 2-3 мм.

Картофелекопалка для мотоблока

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

  • болгарка;
  • сварочный аппарат;
  • электродрель;
  • тяжелый молоток;
  • наковальня;
  • профильная стальная труба 20х40 мм;
  • арматура 12 мм;
  • жесть (лучше нержавеющая);
  • штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

  1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
  2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
  3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
  4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
  5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
