Особенности направляющих для гипсокартона

ЭЛЕМЕНТЫ КРЕПЕЖА ДЛЯ ПРОФИЛЕЙ ГКЛ

Крепеж — профиль для внутренних работ крепят к стенам специальным крепежом. Для крепежа профиля и крепежных элементов между собой используются саморезы. Рассмотрим самые популярные виды крепежных элементов профилей для гипсокартона:

• Подвесы — один из распространенных элементов крепежа, представляет собой оцинкованную металлическую пластину на которую нанесена перфорация и вырезаны отсечки, благодаря чему она легко принимает необходимую форму и размер вылета. При сгибании подвеса образуется крепеж в виде буквы П, который, в свою очередь, крепится к стене торцевой областью саморезами или шурупами. Концы подвеса зажимают между собой профиль для ГКЛ. Распространенные названия данного крепежа: подвес прямой, крепление стеновое, подвес прямой с ушами. Выполняется из оцинкованной стали толщиной 0,7 мм или 1,0 мм.
• Крабы — элемент крепежной системы профилей ГКЛ, который имеет крестообразную форму, роль которого — соединение потолочных профилей для внутренних работ 60*27 мм между собой в местах пересечений. Крабы используются только как крепеж для потолочных соединений. Данный крепеж выполняют из оцинкованной стали 0,5 мм или 0,7 мм. Другое название элемента крепежа: соединение одноуровневое.
• Соединение двухуровневое — используется для соединения профилей при использовании потолка разных уровней. Используется для потолочных профилей.

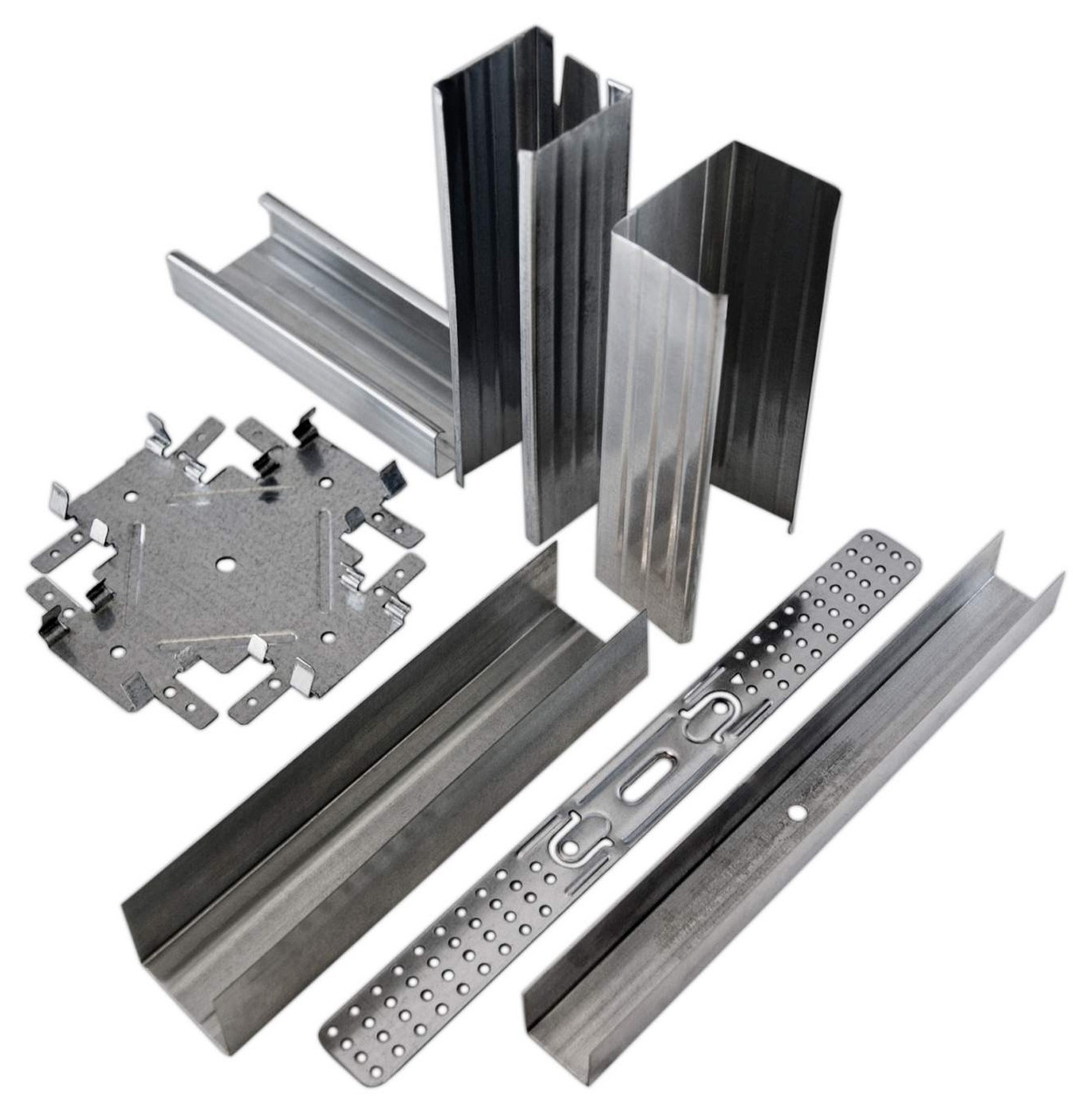

Крепеж профилей для гипсокартона

Основные характеристики направляющих

Размеры профиля влияют на весь рабочий процесс, ведь нужно заранее знать, какие материалы доступны. Направляющий профиль для гипсокартона имеет следующие размеры.

1. Длина профиля стенового и потолочного обычно составляет 3 или 4 метра. Это самый востребованный товар, ведь такие направляющие удобно крепить на стене от пола до потолка одним куском. Однако в продаже можно найти и нестандартные варианты длиной 2,75 метра. Существуют экземпляры с длиной вплоть до 6 метров, но они не удобны в ремонте. Затащить их в квартиру, не поломав, – еще та проблема. Поэтому направляющие длиннее 4 метров встречаются крайне редко.
2. Потолочный профиль с размерами 27х28 мм является классикой жанра. Его очень часто используют в паре со стоечным профилем 27х60 мм, ведь они имеют хорошие размеры для работы в паре. Стеновой выпускают в размерах 50х40 мм, 65х40 мм, 75х40 мм и 100х40 мм.
3. Толщина обычно составляет 0,4-0,5 мм.

Металлические направляющие для гкл – возможные размеры

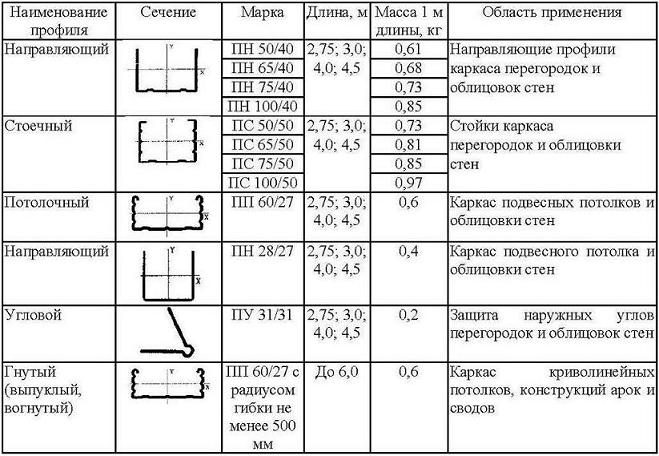

Типы и основные размеры направляющих для гипсокартона

Далее будут рассмотрены размеры направляющих для гипсокартона и их назначение.

Потолочный направляющий профиль UD17 применяется для сооружения каркаса облицовки стен и одноуровневых подвесных потолков

Профиль UD17 применяется при монтаже каркаса пристенных конструкций (фальшстены) и подвесных потолков из гипсокартона в тех помещениях, где важно экономить полезную площадь, то есть на лестничных клетках, в коридорах, на балконах, лоджиях, в кладовках, гардеробных, санузлах и ванных комнатах. Материал, из которого сделан профиль, легко режется ножницами по металлу, а скрепляется с другими профилями и между собой с помощью саморезов по металлу, которые имеют размеры 3,5х9,5 мм

Крепить потолочный направляющий профиль UD17 необходимо по периметру всего помещения на стены (если монтируется подвесной потолок), и к потолку и полу (если монтируются фальшстены) дюбелями, имеющими соответствующий размер.

У использования профиля UD17 есть некоторые преимущества перед другими материалами:

• невысокая стоимость;
• ощутимая экономия полезной площади;
• отличная антикоррозийная стойкость;
• простота монтажа и низкий вес;
• универсальность;
• большой срок службы и надежность;
• пожаробезопасность и экологичность;
• простота транспортировки.

2. Потолочный направляющий профиль имеет длину 3 м, толщину 1,5 мм и размеры 27х28 мм

Потолочный направляющий профиль UD27/28 применяется для монтажа каркаса облицовки стен и одноуровневых подвесных потолков. При выполнении монтажа каркаса подвесного потолка, данный профиль необходимо крепить по всему периметру помещения. Если же сооружается каркас облицовки стен, то профиль нужно крепить к потолку и полу. Стенки профиля имеют отверстия, диаметр которых равен 6 мм, расположенные на расстоянии 25 см друг от друга. Эти отверстия нужны для того, чтобы крепить профиль к стенам с помощью дюбелей.

Профиль легко режется ножницами по металлу, а скрепляется с другими профилями и между собой при помощи саморезов по металлу, имеющих размер 3,5х9,5 мм. Потолочный направляющий профиль UD27/28 необходимо крепить по всему периметру помещения на стены (если монтируется каркас подвесного потолка), и к потолку и полу (если монтируется каркас фальшстен) с помощью дюбелей, имеющих соответствующий размер.

3. Направляющий перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 42х30 мм

Направляющий профиль используется для направляющей основы, предназначенной для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса перегородки при сооружении дверных проемов. Данный вид профиля монтируется вместе со стоечным профилем 42х37.

Изготовляется данный профиль из металлической оцинкованной ленты, толщина которой составляет 0,5 мм, методом холодного проката.

4. Направляющий перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 50х40 мм

Направляющий профиль UW выполнен в П-образной форме и служит основанием для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса облицовок и перегородок.

Монтируется профиль UW совместно со стоечным профилем CW. В стенках профиля имеются отверстия, диаметр которых 6 мм, предназначенные для того, чтобы крепить профиль к несущему основанию. Если вам потребуются дополнительные отверстия, то их легко можно просверлить при помощи перфоратора.

5. Направляющий профиль для перегородок имеет длину 3 м, толщину 0,5 мм и размеры 66х30 мм

Направляющий профиль используется в качестве направляющей основы, для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса перегородки при сооружении дверных проемов.

Монтируется данный профиль совместно со стоечным профилем 66х37.

Изготовляется данный профиль из металлической оцинкованной ленты, толщина которой составляет 0,5 мм, методом холодного проката.

Профиль для гипсокартона: размеры и виды, предлагаемые ведущими производителями

Многие производители предлагают профиль для ГКЛ различного размера и вида. Выбрать подходящий вариант бывает достаточно сложно. Предлагаем познакомиться с продукцией ведущих производителей и ее отличительными особенностями.

Профиль для гипсокартона Кнауф пользуется повышенным спросом у специалистов. Все изделия обладают размерной и геометрической точностью. Это значительно упрощает выполнение монтажных работ

Однако их высокая стоимость заставляет обратить внимание на продукцию других производителей

Размерная точность гарантирована

Продукция Металлиста и Giprok обойдется несколько дешевле. При покупке следует внимательно осматривать каждой изделие, чтобы убедиться в соответствии заявленным характеристикам. Гипрок предлагает изделия с рифлением, повышающим их жесткость. Однако при установке подобных элементов могут возникнуть сложности из-за не слишком плотного прилегания поверхностей при несовпадении «пупырышек». В процессе эксплуатации конструкции может слышаться характерный скрип.

Watch this video on YouTube

Каркас из профиля. Особенности сооружения каркаса под гипсокартон для стен и потолка

Основной тип крепления гипсокартона – это каркасная конструкция, которая крепится к отделываемой поверхности. По сути, это возведение новой стены каркасного типа. Так как гипсокартон имеет определенную массу, то требования к обрешетке всегда были жесткими. Еще совсем недавно ее сооружали из деревянных брусков (реек), но это уже вы прошлом, потому что им на смену пришли более качественные материалы – металлические профили.

Хотя необходимо отдать должное, рейки иногда и сегодня еще используются, но крайне редко. Почему это произошло? Во-первых, древесина имеет свойства изменять свои размеры под действием перепадов влажности и температуры. Со временем бруски рассыхаются, трескаются, покрываются червоточиной и плесенью. Во влажных помещениях они быстро коробятся.

Фото: каркас под гипсокартон металлического профиля

Все это отсутствует у металлического профиля, поэтому именно этот материал в настоящее время стал основой сооружения каркаса под гипсокартон.

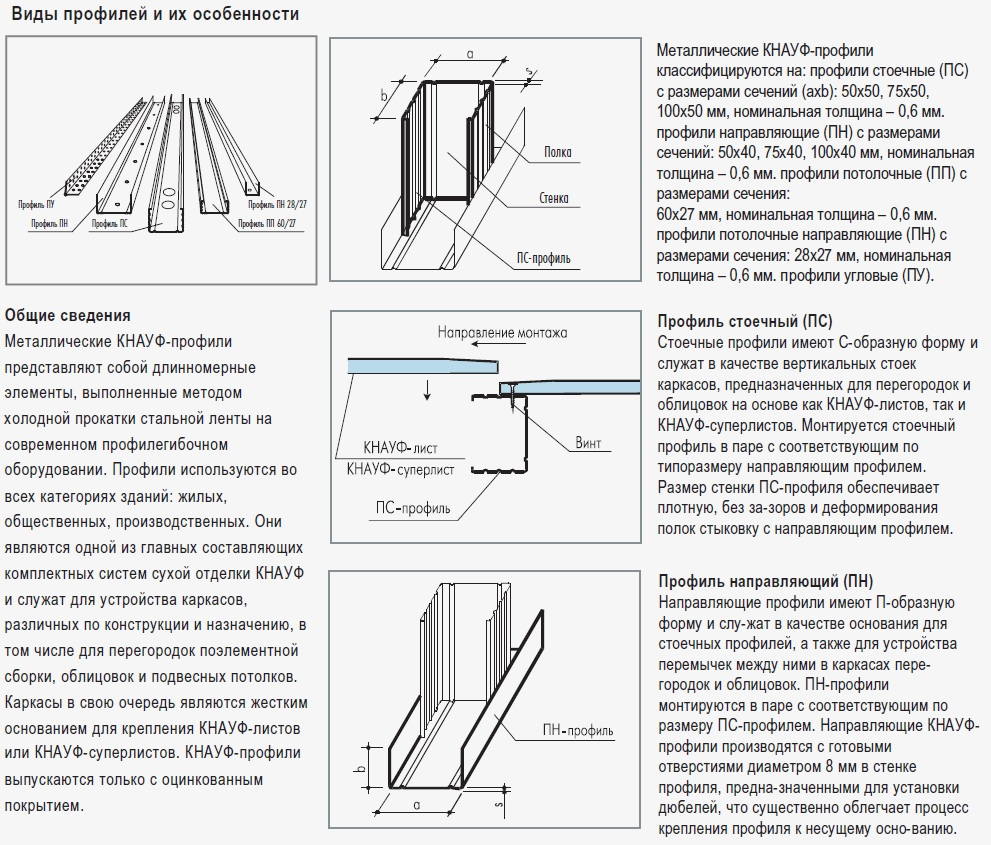

Виды профилей для каркаса под гипсокартон

Производители предлагают несколько видов профилей, у каждого из которых свое предназначение.

Разные формы профилей под гипсокартон

• ПН – это направляющий профиль . Обычно это вид используется для сооружения контура будущей обрешетки. Крепится он к стенам, полу и потолку. Имеет П-образную форму, где ножки всегда стандартного размера – 40 мм, а полка 50-100 мм.
• ПС – стоечный . По сути, это та же направляющая. В его конструкции есть специальные два продольных желобка, которые увеличивают жесткость профиля. Ширина ножек – 50 мм, полки 50-100 мм. Используется этот профиль только для сооружения каркаса для стены.

Области применения металлических профилей

ПП – потолочный , с тремя продольными канавками. У него стандартные размеры – 60х27 мм. ПНП – направляющий потолочный . Его используют для сооружения контура под подвесную конструкцию. Имеет стандартные размеры – 27х28 мм. ПУ – угловой . Используется в тех случаях, когда необходимо сделать выпуклую конструкцию, к примеру,или ниши. Это перфорированный элемент с углом 85°. Кстати, он бывает не только внешним, но и внутренним. ПА – арочный . Его используют для сооружения дверных проемов, а также при создании волнообразных конструкций на потолке.

Что такое КНАУФ-перегородка и какие виды конструкции бывают?

Перегородки из гипсокартона КНАУФ, по сути, являются обычной гипсокартонной конструкцией, внутри которой располагается металлический каркас. Для создания каркаса применяется надежный профиль. Перегородки отличаются повышенно прочностью и достаточно просты в сборке.

Сборка конструкций происходит по специальной технологии, которая позволяет в дальнейшем исключить различные непредвиденные обстоятельства и проблемы, связанные с эксплуатацией перегородок.

Перегородки из ГКЛ выполненные по системе КНАУФ могут иметь разный вид. Их монтируют в помещениях с разным уровнем звукоизоляции и с различными целями. Конструкции могут быть разных типов и разделяться по различным параметрам.

Перегородки бывают:

• с одним слоем обшивки;
• с двумя слоями обшивки;
• с тремя слоями обшивки;
• с одним слоем обшивки, выполненные из влагостойких суперлистов КНАУФ, на каркасе одинарного типа.

Кроме обозначенных разновидностей существуют перегородки, куда встроены специальные вентиляционные каналы и коммуникации

Еще один параметр, которому стоит уделить внимание – это тип каркасной конструкции. По данному признаку, каркаса могут быть двойными и одинарными

Технология монтажа перегородок с двойным каркасом предусматривает создание крепкой, надежной стены, способной выдержать даже тяжелый телевизор или иную мебель, имеющую значительный вес.

Конструкции с одинарным каркасом имеет более доступную стоимость, и используются в помещениях, где повышенный уровень шумоизоляции не требуется, и на стенах не будет размещаться тяжелых предметов.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

https://youtube.com/watch?v=eFjOfgd8BQ4

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Крепление потолочных профилей

На следующем этапе, в соответствии с правилами монтажа потолка из гипсокартона, нужно установить потолочные профили (ПП), имеющие размер 56 х 27 или 60 х 27 миллиметров. В первую очередь от одной стены до другой на потолочном перекрытии закрепляют длинные профили.

В промежутках между ними располагают более короткие, поперечные профили. Для крестовых соединений используют специальные крепежные изделия. Установку на потолок профилей начинают от стены – их вставляют в направляющие профили.

Дальше, применяя уровень, обозначают горизонтальность расположения ПП и прикрепляют его к П-образному подвесу. Поскольку данное соединение является двухсторонним, задействуют шурупы (саморезы) типа металл-металл.

С целью упрощения рабочего процесса не помещает придерживаться нескольких актуальных рекомендаций:

• удобнее всего пользоваться строительным уровнем, у которого одна из сторон магнитная;
• стыковку профилей можно выполнять при помощи специальных соединительных элементов, но это вовсе не означает, что больше не потребуется применение дополнительных П-образных подвесов;
• стыковка профилей получается более прочной, если по обе стороны от этого места предварительно смонтировать подвес П-образной формы.

Согласно рекомендациям специалистов, самые длинные профили целесообразно крепить параллельно стене с окном. Этот прием позволяет сделать менее заметными места стыков отделочного материала, поскольку при сборке потолка из гипсокартона листы будут установлены по направлению дневного света, проникающего сквозь окна.

Расчет нужного количества профилей

Приступая к расчету, следует в масштабе начертить будущий каркас, проставив размеры. Можно также нанести условно обозначение, показывающее каждый вид металлопрофиля. Расчет необходимого количества для стены можно выполнить следующим образом:

• направляющих. Удвоенная сумма длины и высоты каркаса. Если имеются проемы, следует также прибавить их периметр;
• стоек. Их монтируют с максимальным шагом 60 см. Чтобы определить требуемого количество надо длину каркаса разделить на 60 см, полученное значение округлить до ближайшего большего натурального и прибавить 1. Полученное значение умножаем на высоту каркаса;
• перемычек, монтируемых с шагом 0,6 – 0,8 м в местах стыковки листов. Для их изготовления используется стоечный металлопрофиль. Расчет выполняется аналогично предыдущему варианту. Полученное значение добавляется к требуемому количеству стоечного профиля.

Детальный чертеж упростит расчеты

Правила выбора

Для того чтобы правильно выбрать направляющий элемент для каждого конкретного случая необходимо знать соответствующие правила-ориентиры.
В данной ситуации ориентироваться стоит на следующие параметры:

• толщина и размеры гипсокартонных листов, которые будут применяться для обшивки собранного каркаса. На сегодняшний день существуют несколько вариантов листов, которые отличаются не только по свойствам, но и по толщине. Чем более широкой будет плита, тем более широким следует брать каркасный элемент;
• высота стен – если планируется их облицовка, сборка перегородки и т.д. Листы гипсокартона зачастую стандартизированы, но их могут изготавливать и под определенные размеры;
• ширина комнаты – если будет проводиться монтаж потолочной конструкции. Чем больше по периметру будет комната, тем более широкие элементы следует применять для изготовления каркаса подвесного потолка;
• количество слоев предполагаемой обшивки. Наличие более одного слоя обшивки приводит к значительной нагрузке на каркас. Поэтому данную ситуацию следует предусмотреть заранее и выбрать более широкий и прочный профиль. Для одинарной обшивки достаточно 50/40. А для перегородки рекомендуют использовать 75/40 или 100/40 размеры.

Учитывая данные параметры, вы с высокой долей вероятности правильно подберете себе направляющие элементы.
Из всего вышесказанного можно заключить, что направляющие являются неотъемлемой частью металлического каркаса и могут послужить его надежной опорой.

Крепление направляющих для гипсокартона, советы профессионалов
Гипсокартонные потолки, как сделать быстро, правильно

Направляющий профиль для гипсокартона: структура и функции

Направляющий профиль для гипсокартона — это один из основных элементов, применяемых при монтаже гипсокартонных конструкций. Он представляет собой металлическую полосу определенного профиля, которая служит основой для крепления гипсокартонных листов и определения формы и размеров будущей конструкции.

Стандартный направляющий профиль для гипсокартона имеет форму буквы «U», но существуют также профили с другими формами для более сложных конструкций. Профиль может быть изготовлен из оцинкованной стали или алюминия, в зависимости от требований и условий использования.

Структура направляющего профиля включает в себя следующие основные элементы:

• Боковые стенки — вертикальные части профиля, которые образуют основную раму конструкции. Они имеют отверстия или пазы для крепления и соединения с другими элементами.
• Нижняя стенка — горизонтальная часть профиля, которая обеспечивает устойчивость и поддержку гипсокартонной конструкции.
• Усиливающие ребра — дополнительные элементы, установленные внутри профиля, которые увеличивают его прочность и жесткость.

Основная функция направляющего профиля для гипсокартона заключается в создании устойчивой и прочной основы для крепления гипсокартонных листов. Он обеспечивает не только правильную форму и размеры конструкции, но и защиту от искривления и деформации гипсокартона.

Кроме того, направляющий профиль позволяет создавать различные дизайнерские решения, такие как перегородки, потолки, фасады и другие элементы интерьера. Он легко сочетается с другими материалами и обеспечивает простоту и надежность монтажа.

Преимущества и особенности использования направляющего профиля для гипсокартона:
Преимущества
Особенности

Прочность и надежность конструкции
Легкий вес и удобство транспортировки

Возможность создания сложных форм и дизайнерских решений
Высокая устойчивость к влаге и воздействию окружающей среды

Экономия времени и средств при монтаже
Простота использования и доступность

Монтаж каркаса

Технология Кнауф предполагает , непосредственно на каркас. После закрепления направляющих профилей можно приступать к его монтированию. По намеченным предварительно линиям необходимо закрепить подвесы. Чтобы закрепить их на бетонном основании необходимо использовать дюбеля. Для каркаса используется профиль Кнауф 27 на 60 мм. Рекомендуемое расстояние между профилями составляет 40 см. Когда все профили установлены, можно приступать к монтированию отдельных кусков профиля, которые будут идти перпендикулярно основным.

Он защелкивается на профиле, но для надежности и прочности также крепится к профилю с помощью саморезов размером 3,5 на 9,5 мм. В готовом варианте должен получиться каркас с размером ячеек 40 40 см. Завершающим этапом монтажа металлопрофильного каркаса является выравнивание поверхности и закрепление подвесов. Именно с их помощью можно регулировать горизонтальную плоскость подвесного потолка. Подвесы должны располагаться на расстоянии друг от друга не больше, чем 50 см. Если их будет больше, это только улучшит прочность и надежность профильной конструкции.
