Выбор марки бетона для фундамента
Именно марка бетона является основной при определении прочностных характеристик конструкции, непосредственно влияя на ее несущую способность. Для заливки может использоваться смесь от М100, с прочностью равной 7,5 МПа до М700, соответствующей 50МПа.
Непосредственно расчет бетона на ленточный фундамент производится по следующим критериям:
конструкционной нагрузкой;
требованиями влагостойкости, прямо определяемой глубиной заложения основания дома;
конструктивными и иными особенностями самого фундамента.
На примере конкретных зданий, для возведения которых используются разные виды материалов, это выглядит следующим образом:
- бетон марок М100, М150 относится к самому низшему классу и применяется в качестве заливки бетонных подушек при возведении сборных фундаментных конструкций;
- М200, М250 – используются при заливке монолитной ленты под деревянные и каркасные строения, а также для устройства подошвы под ФБС-блоки;
- М300 и М350 – самые ходовые и популярные марки, рекомендуются под возведение кирпичных и каменных домов, этажностью 2-3 этажа, также подходят и для возведения зданий из ячеистых видов бетона, хотя для них, при нормальной геологической обстановке и низком уровне грунтовых вод, вполне можно применять даже М250.
Марки бетона от М400 и выше для устройства фундаментов в частном домостроении практически не используются, ввиду их высокой стоимости, а также отсутствия очевидной необходимости в этом.
Так как бетон – это раствор, состоящий из связующего компонента (цемента), наполнителя (гравия и песка) и воды, то во многом стоимость ленточного фундамента зависит от марки цемента, используемого при изготовлении бетонной смеси.
Рассмотрим подробно основные моменты устройства трех типов свайных фундаментов.
Этот тип фундамента имеет характерную бетонную фундаментную конструкцию. К нему крепится балка, залитая бетоном и армированная армированными элементами. Это уникальная система, состоящая из опор (свай) и сетки. Опорную функцию выполняют столбы круглой или прямоугольной формы. Столбы погружаются на специально рассчитанную глубину. Именно на них держится вся весовая составляющая постройки.
Ростверк представляет собой монолит, объединяющий все установленные сваи.Свайно-ростверковый фундамент можно возводить самостоятельно, ведь снимать грунт не нужно. Для того, чтобы вбить опоры в землю, используются специальные прижимные устройства. После окончательной установки свай их обрезают на одном уровне. Затем производится общее соединение ростверком, обеспечивающим равномерную нагрузку на каждую отдельную опору.
Факторы, влияющие на выбор фундамента
Свайно-ленточное основание своими руками — пошаговая инструкция.
Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.
Разбивка осей.
Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.
После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.
Уборка грунта.
Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.
Последовательность устройства свайного основания с применением асбестоцементных труб
Свайное поле.
Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.
Установка железобетонных свай
Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.
Установка свай для фундамента.
Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.
- расстояние для деревянных конструкций 3 м.
- кирпичных 1,5-1,7 м.
- пено и газобетона 2 м.
Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.
Армирование свай и ростверка.
На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.
Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.
Заливка фундамента бетоном.
Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.
Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.
Гидроизоляция и вентиляция.
Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).
Теплоизоляция.
Схема утепления свайного фундамента
Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.
Обустройство ограждения
Когда подходят к завершению этапы строительства жилья и бани, хозяева думают о возведении забора. Ранее он был не нужен, чтобы не загромождать пути подвоза стройматериалов к объекту. Но к концу строительных работ необходимость в его создании возникает.
Устройство забора требует не только правильного выбора материала для его постройки, но и создание надежного фундамента. Выполнить его можно даже при отсутствии строительных навыков. Главное – точный расчет и понимание самой техники возведения.
Перед выбором, а затем возведением основания забора, наряду с факторами, описанными ранее, необходимо учесть парусность. Это позволит избежать возможность образования изгиба ограждения.
При установке ограждения вблизи трассы или железной дороги, необходимо произвести расчет на прочность от возможных грунтовых деформаций и вибрационных нагрузок.
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Как сделать свайный фундамент своими руками по буронабивной технологии
В общем случае сваи изготавливают в следующем порядке:
- бурение скважины;
- установка арматурных каркасов;
- заливка бетоном;
- изготовление ростверка.
Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.
Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

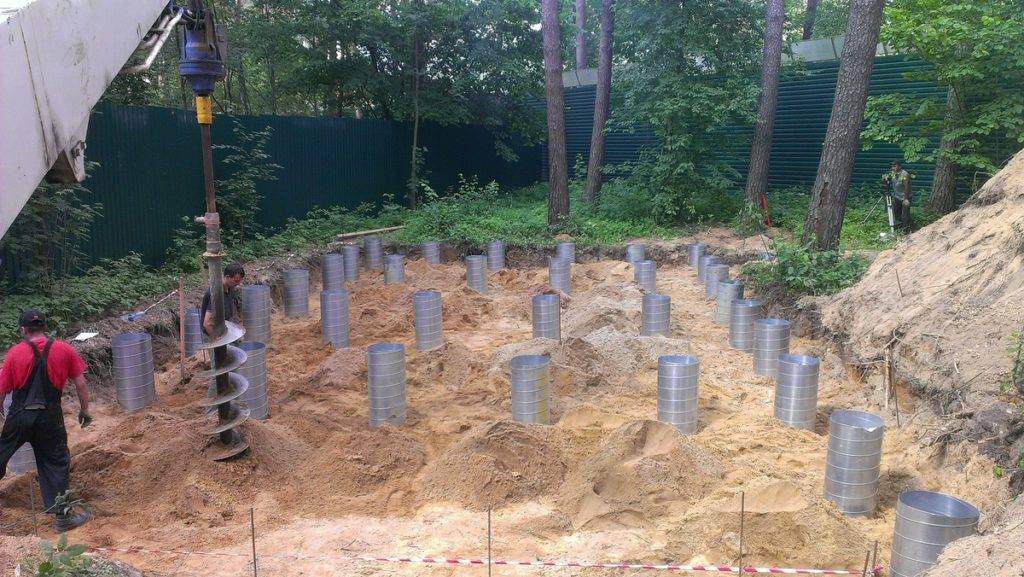

Бурение
Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.
Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.
Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.
Рубероид в процессе бетонирования расправляется до краев ямы
Арматурный каркас
Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.
Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.
Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.
Заливка бетоном
Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.
Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.
На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.
Сваи
Винтовые, забивные, буронабивные… сваи пронизывают весь пучнинистый и рыхлый слой почвы и «якорятся» на твёрдых, несжимаемых грунтах. Если дом каркасный или деревянный всё вообще супер, но если вы хотите построить подверженные растрескиванию газобетонные стены, придётся выставлять опалубку и отливать бетонный ростверк, который по ширине и толщине будет аналогичен уже знакомой нам малозаглубленной ленте, с той только разницей, что работы придётся проводить «на весу». Да и просвет между землёй и домом послужит сомнительным украшением.
Вот тут-то умельцы и вспомнили когда-то прослушанный в вузах курс лекций, и не сильно заморачиваясь пониманием основоположных принципов, решили закопать бетонный ростверк в землю. Так и от «висячих» работ можно избавиться, и настоящим цоколем обзавестись.
Армирование свайно-ростверковой основы – этапы работ
После завершения установки опорных колонн, укрепленных арматурой, и монтажа опалубки можно начинать сборку пространственного каркаса. Он крепится к частям арматурных прутков, выступающим из свай. Фиксация производится с помощью проволоки для вязания.
Последовательность операций:
- Нарежьте болгаркой заготовки, руководствуясь требованиями чертежа.
- Установите на пластиковые опоры нижний ярус горизонтальных стержней.
- Соедините элементы нижнего пояса с помощью поперечных прутков.
- Закрепите специальные хомуты квадратного сечения к горизонтальной арматуре.
- Привяжите продольно расположенные арматурные прутки верхнего яруса.
- Произведите усиление угловых зон ростверка с помощью изогнутых прутков.
Важно надежно зафиксировать угловые участки, в которых действуют значительные нагрузки. Для создания прочной основы будущего здания важно правильно усилить арматурой ростверк, объединяющий сваи. Чертеж позволит рассчитать потребность в материале и облегчит самостоятельное выполнение работ
Чертеж позволит рассчитать потребность в материале и облегчит самостоятельное выполнение работ.
Выбор свайного фундамента для бани
Инструкция по устройству свайно-ленточного фундамента
При ведении строительных работ, так сказать, любителями или кустарными бригадами можно рекомендовать следующий способ возведения фундамента.
1. Очистка, планировка и разметка территории
На этом этапе проводят очистку территории от мусора и посторонних предметов, производят выравнивание площадки и делают разметку траншеи фундамента.
2. Подготовка траншеи для ростверка
Если строительство ведется на непучинистом или слабопучинистом грунте, ростверк делают мелкозаглубленным, при этом его подошва располагается на 20–40 см ниже нулевой отметки. Траншею необходимо сделать глубже сантиметров на 10–15, которые понадобятся для устройства песчано — щебневой подушки.
Необходимую ширину траншеи определяют суммированием ширины фундамента, которая должна быть на 10 см больше толщины стен с теплоизоляцией.
В условиях пучинистого грунта ростверк делают незаглубленным либо располагают выше нулевой отметки, так чтобы его ленты в пролетах между сваями находились в подвешенном состоянии.
3. Подготовка скважин под сваи
Для производства скважин применяют бур диаметром 15 см. Они должны располагаться в углах фундамента и вдоль лент ростверка через каждые 1,5 – 2 м. Скважины должны не просто упираться в твердый грунт, но заглубляться в него на 60 см.
На дне каждой скважины формируется подушка из очищенного песка крупной или средней фракции, которую следует обильно полить водой и утрамбовать.
Далее в скважины погружаем трубки, сшитые из рубероида с помощью лески, либо асбестоцементные трубы, которые будут одновременно играть роль опалубки и гидроизоляции.
Теперь остается установить в каждую скважину каркас из трех равноудаленных друг от друга стержней арматуры номинальным диаметром 10 – 12 мм. Ребра каркаса выполняют из тонкой арматуры диаметром 6 – 8 мм, к которой рабочая арматура привязывается отожженной проволокой.
4. Устройство опалубки
Чаще всего в индивидуальном строительстве для сооружения опалубки используют обрезную доску. Более ровную бетонную поверхность дает применение фанеры, но такой вариант получится слишком затратным, так как плиты должны иметь толщину не менее 15 мм.
Для того чтобы доски опалубки не были испорчены от контакта с бетоном и в дальнейшем могли быть использованы для иных нужд, их лучше обмотать пленкой. Опалубка должна иметь прочную конструкцию, для чего ее укрепляют стяжками и подкосами.
5. Теплоизоляция и гидроизоляция
Экструдированный пенополистирол, применяемый в качестве теплоизоляции, является водонепроницаемым, поэтому гидроизоляцию (рубероид) следует укладывать только вдоль дна и внутренних стенок траншеи.
Применение пенополистирола обусловлено его высокой способностью противостоять механическим нагрузкам со стороны замерзшего грунта в сезон холодов.
6. Армирование фундамента
От того, насколько правильно будет подобрана арматура и сооружен арматурный каркас, зависит прочность и долговечность всей конструкции. Еще раз отметим, что при возведении свайно-ленточного фундамента расчет его лучше доверить профессионалу, обратившись в строительную или проектную фирму.
В общем случае, если речь идет, к примеру, об устройстве свайно-ленточного фундамента для дома из газобетона либо другого легкого материала, применяют следующее правило: на долю арматуры должно приходиться 0,1% всей площади поперечного сечения фундамента.
Из арматуры диаметром 10 или 12 мм делают два пояса в верхней и нижней части фундамента, которые связываются поперечными и вертикальными стержнями диаметром 6 – 8 мм в единый каркас.
Арматурные каркасы в траншее и скважинах объединяют в единую конструкцию. Для этого их также связывают отожженной проволокой.
7. Заливка бетона
Работы по заливке свай и ростверка следует спланировать так, чтобы весь бетон был залит за один подход, только тогда фундамент будет по-настоящему монолитным. Использовать следует тяжелый бетон (М400 или выше).
Важно, чтобы в слое бетона не оставалось воздушных пузырей, поэтому после заливки его протыкают в нескольких местах арматурным прутом и только потом выравнивают. Готовый фундамент накрывают пленкой для защиты от дождя
Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой
Чтобы бетон не пересыхал, особенно при жаркой погоде, его следует периодически поливать чистой водой.
Опалубка выдерживается от 7 до 9 дней, по истечении этого срока ее можно демонтировать.
Как сделать свайно ленточный фундамент своими руками смотрите в видео
Какие блоки можно взять?
Основание можно соорудить из других готовых блоков, которые называются: фбс (фундаментный блок сплошной). Они представляют собой параллелепипед с большим весом, например, 300 кг. В этом случае монтаж осуществляется очень быстро. Однако основание будет иметь технологические швы в местах соединения фбс. Также для устройства потребуется тяжелая техника. Такие блоки подходят для обустройства подвала или цокольного этажа.
Параметры для ленточной конструкции
Когда возводится ленточный армированный фундамент, важными расчетными параметрами являются:
- ширина траншеи;
- глубина траншеи;
- диаметр арматуры.
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий при создании свайно-винтового фундамента.
Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:
Подготовка
Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).
Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.
Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.
Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.
Погружение свай
Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.
Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.
Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.
Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.
Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.
Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.
Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.
Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.
ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте
Обвязка
После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.
Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.
После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.
Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.
Для фиксации на площадках имеются технологические отверстия под болтовые соединения.
ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов
Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.
Фундамент на винтовых сваях
Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.
За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.
Ростверк
Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.
Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.
Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.
Устройство ростверка
Преимущества и недостатки ленточного фундамента
Ленточный фундамент под дом обладает множеством преимуществ по сравнению с другими разновидностями:
- Высокая несущая способность и равномерное распределение нагрузок от здания на грунтовое основание.
- Несложная технология строительства – главное правильно разметить расположение ленты и соблюдать все технологические аспекты.
- Несколько разновидностей по конструкции и глубине заложения – позволяет подобрать оптимально подходящую конструкцию для конкретных условий.
- Долговечность – при условии качественного выполнения гидро- и теплоизоляционных работ.

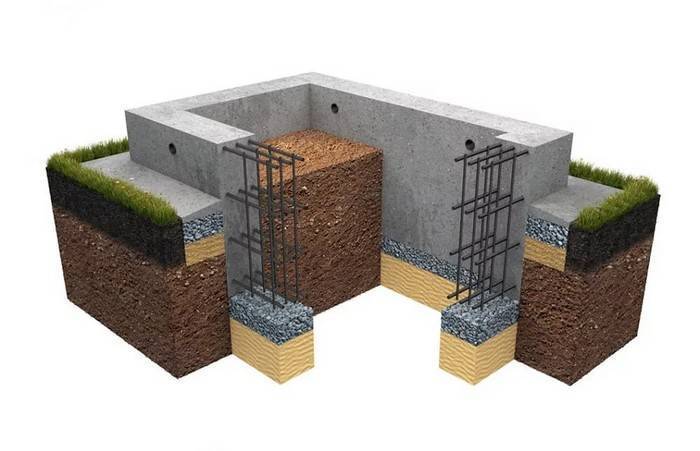

Рисунок 2. Железобетонная лента в разрезе
Зная все плюсы и минусы ленточного фундамента, вы сможете легко определить целесообразность его сооружения в конкретно вашем случае. Основной его недостаток заключается в том, что он относительно дорогостоящий, поэтому для легких строений обычно используют его незаглубленные разновидности или отдают предпочтение другому типу основания. Например, для беседок, сараев, хозпостроек и других малых и неответственных строений гораздо выгоднее построить столбчатый фундамент.
Среди других недостатков:
- большие объемы земляных работ;
- длительное время созревания бетона после заливки;
- невозможность сооружения на слабонесущих и обводненных грунтах.
Как производить расчёт глубины погружения
Исходя из типа свай, определяется их глубина погружения:
- Глубина погружения свай-стоек происходит до залегания плотных грунтов. Здесь все происходит без расчетов, бурим до твердых пород.
- У висячих свай несущая способность, которая изменяется исходя из свойств грунта и длины боковых поверхностей. При увеличении нагрузки, соответственно, увеличивается их длина и глубина погружения.
- Опорой для буронабивных свай служит широкая площадка – подушка. Ее площадь будет зависеть от величины вертикальной нагрузки и сопротивления грунта.
- В зависимости от уровня промерзания грунта будет изменяться глубина погружения винтовых свай. Этот параметр важен для всех типов свай, но остальные и так всегда погружаются гораздо глубже.
Инженерный расчет глубины погружения является сложной задачей и не все специалисты готовы его выполнить. Поэтому рекомендую, как минимум воспользоваться онлайн-калькулятором, а лучше обратиться в специализированную проектную организацию.
Расчет глубины погружения свай в зависимости от их вида

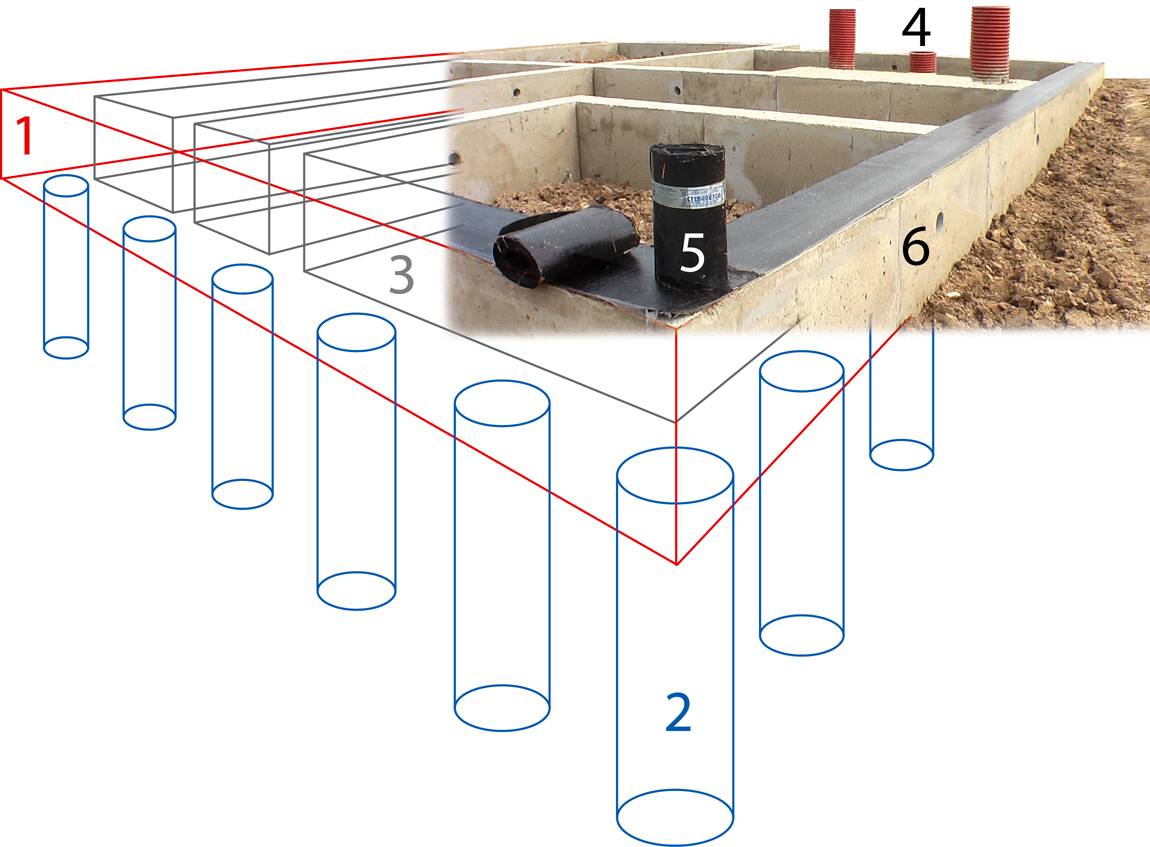

Конструкция СЛФ
Конструкция этого типа основания состоит из свай, которые установлены по центральной оси ленточного фундамента с определённым шагом. Арматурный пояс ленты жёстко связан с армокаркасом свай, все элементы образуют единую механическую систему.
Возведение ленты проводится по стандартным правилам. Исключение – наличие дополнительных элементов армокаркаса.
Работы проводятся в два этапа:
- Возведение свай.
- Заливка и выдержка ленточного основания.
Совмещать или выполнять одновременно два этапа получается не всегда. Но при одновременной заливке всех элементов фундамента можно достичь максимальной прочности и монолитности конструкции.
Плюсы ленточного фундамента
При возведении сооружений на сложном фундаменте необходимо в полной мере использовать преимущества свайно-ленточного основания, к которым, прежде всего, относятся:
- Возможность обустройства надежного фундамента на участках со сложным пересеченным рельефом.
- Обеспечение надежного основания даже при строительстве на слабых почвах, поскольку свайная составляющая основы обеспечивает опору на твердые слои грунта.
- Возможность использования недорогих и подручных материалов для изготовления набивных свай.
- Сравнительно низкие материальные затраты на обустройство фундамента.
- Возможность закладки своими силами, без привлечения специалистов со стороны. Такой подход к возведению фундамента позволяет сэкономить значительные средства.
- Свайно-ленточный фундамент может с успехом использоваться на участках с высоким уровнем залегания грунтовых вод.
Несмотря на большое количество достоинств, такой вид основания имеет и свои недостатки.
3 этап – разметка под фундамент
Точная разметка является залогом правильной заливки фундаментной ленты и гарантирует соблюдение технологии строительства дома.
Как правильно разметить фундамент?
аналогичным образом формируется внутренний контур здания. Расстояние между бечевками равно ширине ленты фундамента; на первый колышек наматывается бечевка, которая натягивается на второй колышек и далее по порядку. Таким образом образовывается внешний контур будущего строения; определить оси здания. Ось – это центральная линия, от которой будет вестись дальнейшая разметка; очистить часть участка, предназначенного для строительства, от мусора, посторонних предметов, деревьев, кустарников и т.п.; удалить часть грунта. Мастера рекомендуют снять 100-150 мм. грунта, чтобы более точно наносить разметку. Отсутствие грунта исключает рост растений, которые, во-первых, могут мешать работе, а во-вторых, спровоцировать биологическую активность в подпольном пространстве. Кроме того, таким образом можно выровнять незначительные неровности участка. Пользователи обычно этот этап игнорируют, предпочитая наносить разметку непосредственно на плодородный слой почвы; определить место нахождение углов. Углы обозначаются колышками или кусками арматуры
Важно установить их правильно, для чего используется отвес; проверить величину углов. За исключением эркеров, углы дома обычно имеют угол в 90 градусов. Если углы правильные, то диагонали прямоугольников должны быть равными; выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п
Если углы правильные, то диагонали прямоугольников должны быть равными; выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п.
Примечание. При использовании строительной техники допускается нанесение разметки песком. Однако работа требует внимательности, т.к. такую разметку легко искривить, затоптать и т.п.
