Мотыльковый тип лестницы
Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.
Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.
Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы
Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня.
Разметка ступени лестницы «гусиный шаг»
Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.
Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.
К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

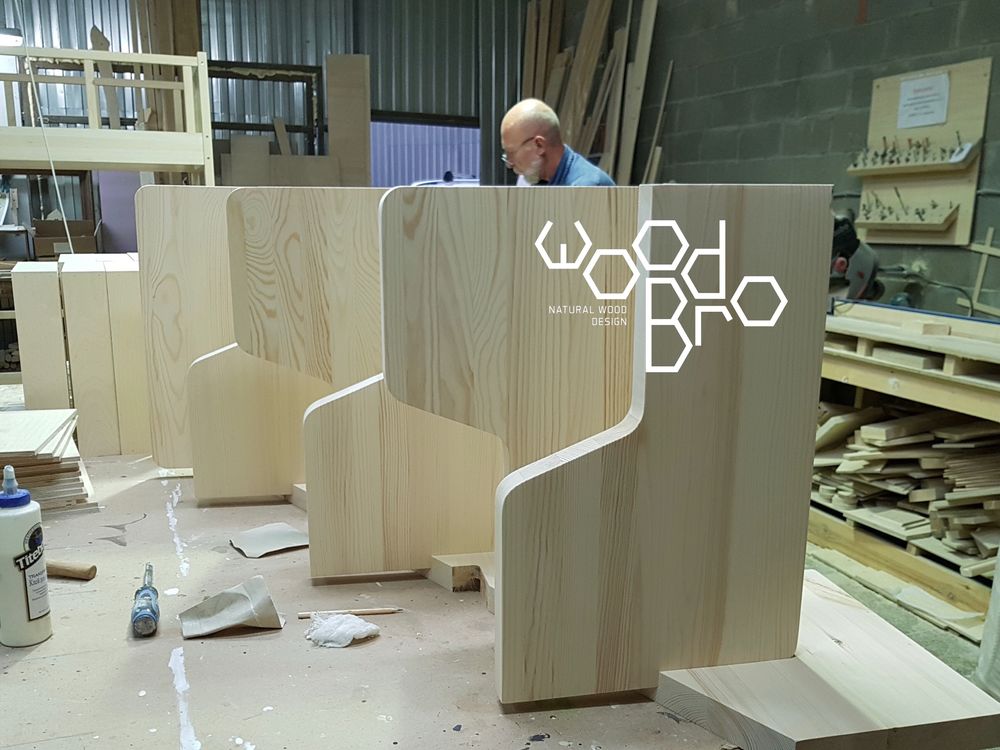

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.
Чертёж ступени
Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву
При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

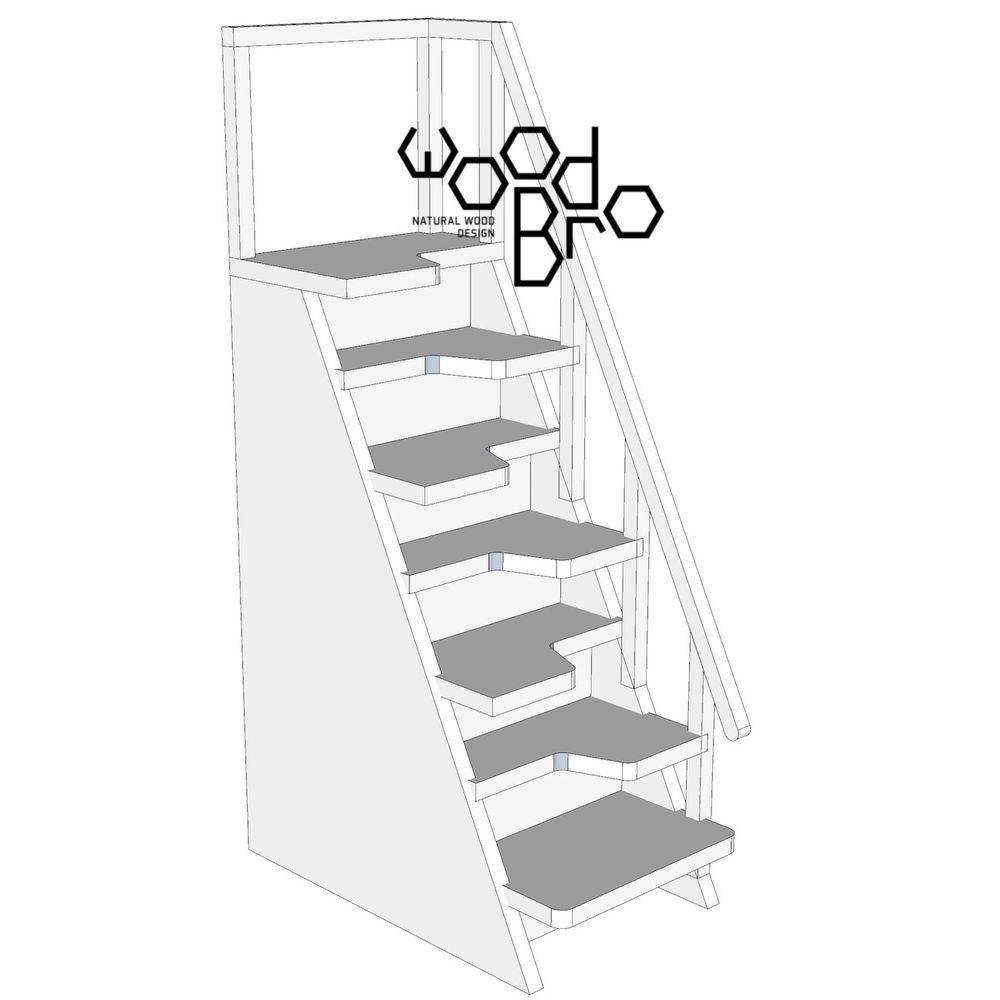

Лестница «гусиный шаг» – вид сбоку
Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.
Схема выполнения стяжек
Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.
Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.
Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.
Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
Лестница «Утиный шаг» | Журнал Ярмарки Мастеров
В местах, где необходимо поставить лестницу, но есть дефицит полезной площади целесообразно разместить лестницу «гусиный шаг».
Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют асимметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую, каждая ступень имеет «вырез» с одной половинки, из-за чего подъем происходит по диагонали,
Это забавное название лестница получила неспроста. Вспомните походку уток, они переваливаются одной ноги на другую, при этом тело их раскачивается из стороны в сторону, когда вы будете подниматься по ступенькам, то ваша походка будет похожа на утиную или гусиную.
Лестницы со ступенями такого типа использовались еще в 10-м столетии, когда в европейских странах массово строились башни и колокольни с узкими подъемами. Иногда лестницу на второй этаж с такими ступенями называют еще «лестницей монаха», поскольку наиболее часто она встречается в старинных церквях. А в России раньше встречалось ее название «чертова лестница».
Мы используем такие лестницы в конструкции детских двухъярусных кроватей. Они компактны, можно разместить на небольшом пространстве и выглядят необычно, что очень нравится детям.
Подниматься по такой лестнице достаточно просто, так как для стопы остается удобный (по размеру) вырез.
При соблюдении всех правил конструирования лестница полностью безопасна.
Как рассчитать размеры лестницы
Параметры будущего воздвижения рассчитывают с учетом особенностей комнаты, где будет производиться постройка.
Сперва определяют размеры возведения: сколько нужно отступить от противолежащей стены, к какой именно зоне будет прилегать верхняя часть. Основываясь на полученных данных возможно вычислить, сколько понадобится ступеней сделать.
Ту часть, на которую будет ступать нога, необходимо сделать в два раза шире, чем более узкую. Опытные мастера считают толщину приступка, как 1/20 от ширины пролета. То есть, при ширине прохода 80 см толщина ступени составит 4 см. По тому же принципу высчитывают ширину проступей от ширины лестницы.
Стандартные параметры
Минимальное расстояние до головы поднимающегося или спускающегося делают от 2 м, иначе голова станет задевать перекрытие этажа.
Не следует делать слишком крутую конструкцию: пожилой человек или ребенок тоже, почти наверняка, будет проживать в данном месте и подобные наклоны создадут значительные неудобства.
Согласно требованиям безопасности, ступеньки располагают относительно друг друга на высоте от 25 до 35 см, что дает возможность на стадии составления чертежей получить точное количество опорных частей.
Из чего можно сделать
Строение в мотыльковом формате изготавливается из металла, дерева или стекла, но, иногда, делают бетонную заливку.
Сделать сооружение еще более необычным поможет сочетание разных подвидов сырья.
Перед тем, как начать собирать построение, необходимо выбрать породу дерева с которой предстоит работать. Здесь рассматриваются стандартные сорта для лестниц: бук, ясень, дуб, лиственница. Допускается использование других подвидов, но только, если они способны выдерживать подобные нагрузки на регулярной основе.
Закупаемые доски должны быть без сучков, трещин, сколов, вздутий или иных нарушений внешнего состояния. Не берут для строительства сырую древесину: продукцию нужно покупать лишь сухую.
Деревянная лестница
Металлические заготовки требуется проверять не менее тщательно на предмет наличия повреждений, ведь даже маленькая царапина станет источником появления коррозии.
Стеклянные заготовки делают из необычного стекла, которое устанавливается в окнах. Есть специальные составы на такой случай, содержащие особые примеси, а сами ступеньки сделаны достаточно утолщенными. Толщина напрямую соотносится с тем, какой будет ширина проступи: чем шире эта поверхность, тем толще берут стекло.
Изделия могут быть монолитными или состоять из нескольких слоев.
Стеклянные опоры
Многие домовладельцы обеспокоены тем, безопасно ли использование данного типа вещества. Сошедшая с конвейера продукция получается очень гладкой. Придать поверхности антискользящие свойства возможно, если провести обработку специализированными составами абразивного типа. Или уложить нескользящие коврики, нанести насечки.
Особенности конструкции
К основной особенности следует отнести вид ступенек, которые кардинально отличаются от привычного варианта. Ширина проступи изменяется по всей ее длине, постепенно расширяясь и сужаясь. Это значительно уменьшает размеры марша, сохраняя удобство перемещения. Благодаря специфике конструкции и своеобразному способу передвижения ее назвали «гусиной лестницей».
Изделие содержит следующие детали:
- несущие элементы;
- ступеньки;
- дополнительные стяжки;
- перила;
- крепления;
- балясины.
Исполнение из древесины значительно облегчает обработку элементов и сборку конструкции. Такие лестницы могут быть как поворотными, так и прямыми, на больцах, тетивах или косоурах. Использование последнего варианта предусматривает установку ступеней на выступы, специально пропиленные в несущей балке. При этом перила фиксируются непосредственно на ступенях. Учитывая, что косоуры обладают достаточно сложной конфигурацией, для их изготовления необходимо подготовить лекалу.
Подобную лестницу без особых усилий может сделать самостоятельно даже новичок
Вариант с тетивами предусматривает монтаж ступеней в специальные пазы, прорезанные на боковых балках. Глубина их должна быть не менее 20, но не более 30 мм. Выполняя разметку пазов по шаблону, следует помнить о необходимости чередования широких и узких сторон ступеней. Для увеличения прочности, конструкцию стягивают деревянными либо металлическими тяжелями, которые располагаются под ступеньками. Крепление перил осуществляется на тетивах, попутно примеряя и подрезая балясины.
Больцами называются самонесущие элементы, которые стягивают ступеньки, принимая на себя нагрузку. Это довольно сложная конструкция, и спроектировать ее самостоятельно практически невозможно.
При изготовлении ступенек используется древесная доска, толщина которой должна превышать 35 мм, а ширина – 30 см. Учитывая особую конструкцию лестницы, ее общая ширина не должна превышать 80 см.
Расчеты лестницы «Гусиный шаг»
Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:
Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:
Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.
Чертеж лестницы Утиный шаг
Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.
При расчете, вам необходимо использовать значения:
- Расстояние от пола до второго этажа;
- Высота ступеней;
- Глубина ступеней в широкой и узкой частях;
- Количество ступеней;
- Длина лестничного полотна.
Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.
На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.
Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.
Ошибки проектирования лестницы в деревянном доме.
ЖИВИ В СВОЕМ ДОМЕ 3 год назад
ый квартал» — Новорязанское шоссе, 14 км https://kp-bor.ru/ =============================================== + по России звонки бесплатно + Москва и Московская область + Санкт-Петербург, Невский пр., д. 22 + 7 (831) 280-81-11 Нижний Новгород, ул. Б.Покровская, 9Б ===================================================== Цена коттеджа из клееного бруса проект СП 265: https://goo.gl/QrgA8H Поделиться этим видео: https://www.youtube.com/watch?v=vz77eJL1Lto ======================================== Все ОТЗЫВЫ о домах и строительной компании ГУД ВУД https://goo.gl/slHOZv На сайте ООО «ГУД ВУД» https://www.gwd.ru/buyer/video-reviews/ — отзывы клиентов, отзывы партнёров, отзывы заказчиков
Мотыльковый тип лестницы
Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.
Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.
Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы
Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня
Место для вырезки пазов лучше отмечать при помощи уровня.
Разметка ступени лестницы «гусиный шаг»
Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.
Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.
К ступенькам для лестницы «самба» с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.
Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.
Чертёж ступени
Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву
При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек
Лестница «гусиный шаг» – вид сбоку
Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.
Схема выполнения стяжек
Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.
Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.
Когда лестница собрана, приходит время установить её на место, фиксируя один конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.
Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.
Технология выполнения лестницы «гусиный шаг» своими руками
Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.
Технология выполнения лестницы
Изготовление опорных балок
Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.
Таблица Угла наклона лестницы к длине тетивы
Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.
Процесс нанесения разметки на подготовленную доску
Изготовление ступеней
Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.
Сборка лестницы
Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.
Процесс сборки лестницы
Установка тяжей
При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.
Различные способы крепления тетив
Установка лестницы и крепление перил
Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.
Технология установки лестницы и крепления перил
Отделка лестницы
Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.
Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.
Расчет лестницы
Чтобы сделать расчет конструкции, необходимо определить следующие параметры:
- высоту, на которую будет подниматься лестничный марш, Н;
- высота (подъем) ступеньки, j;
- глубина проступи в широкой и узкой части, е1 и е2;
- длина объекта в проекции, Е;
- количество ступенек, k;
- длина марша, Е1.
Для расчета руководствуются специальными формулами из СНиПа. Рекомендуется придерживаться размеров проступи в широкой стороне от 25 до 40 сантиметров и в узкой части – от 12 до 22 сантиметров. По бокам устанавливают ограждения, поэтому к ширине лестничного пролета с каждой стороны нужно добавить по 10 сантиметров.
Этого вполне достаточно, чтобы при движении по лестнице держаться за поручни и не создавать больших теплопотерь через проем. Толщина проступи принимается равной одной двадцатой части ширины ступени.
А можно воспользоваться онлайн-программой – калькулятором для расчета подъемного марша, которая предоставит не только количество необходимых ступеней, но и длину несущего элемента, угол наклона пролета, высоту и глубину ступеней, а также даст заключение об удобстве лестницы.
Комплектующие: размеры и чертежи
Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.
Вариант конфигурации.
Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.
Также вы можете воспользоваться готовыми чертежами, представленными ниже.
