Как сделать монолитный фундамент стаканного типа правильно? Пошагово — Размеры и установка

Монтаж колонн одноэтажных зданий

Железобетонные колонны одноэтажных зданий монтируют целиком. Колонны большой длины, доставленные на стройку отдельными частями, предварительно укрупняют.

Как правило, железобетонные колонны одноэтажных зданий устанавливают на фундаменты стаканного типа. Подливку бетоном или раствором (в зависимости от толщины слоя) выполняют заранее или непосредственно перед установкой колонн. Толщину слоя определяют не только отклонением от проектной отметки дна стакана, но и с учетом длины колонны, предназначенной к установке на данный фундамент, чтобы отклонения в длине колонны от проектной можно было погасить толщиной этого слоя. Подливка, выполненная заранее, ко времени установки колонн должна иметь прочность не ниже 50% от марочной. Для подливки, которую выполняют непосредственно перед установкой колонн, применяют жесткие смеси, которые хорошо уплотняют, чтобы они не выжимались под давлением опорного торца колонны.

В подготовку к монтажу колонн входит нанесение по четырем граням вверху и на уровне верха фундаментов осевых рисок. На колоннах, предназначенных для подкрановых балок, кроме того, с двух сторон консолей или траверс двухветвевых колонн наносят риски осей этих балок. На колонны высотой более 12 м закрепляют хомуты или струбцины с двумя расчалками, которыми эти колонны будут временно расчалены за соседние фундаменты или специальные якоря в плоскости ряда колонн.

В случаях, когда колонны монтируют не с транспортных средств, их предварительно раскладывают у мест монтажа. Колонны можно раскладывать по-разному: в зависимости от их массы, типа, грузоподъемности монтажных кранов, а также числа колонн, которые кран монтирует с одной стоянки. При использовании самоходных стреловых кранов колонны раскладывают следующим образом: опорным концом ближе к фундаменту, а оголовок направляют в пролет по ходу монтажа, предусматривая, чтобы место строповки колонны и центр опоры колонны и фундамента находились на одной окружности, описываемой радиусом, равным вылету крюка крана с монтажной стоянки.

Монтаж ведут способом «на весу». Строповку колонн выполняют рамочными захватами, а при наличии в колоннах сквозных отверстий, предназначенных для строповки, — одно- и двухштыревыми захватами с дистанционной расстроповкой.

Одноштыревые захваты выполняют в виде подвешенной к стропам П-образной обоймы, в нижней части которой есть отверстия с входящим в них штырем. При расстроповке штырь вытягивают из отверстия в колонне с помощью специального каната.

Если надо сохранить расчетную схему опирания колонны в процессе перевода ее из горизонтального положения в вертикальное, стропить необходимо за две точки. В этом случае применяют двухштыревой балансирный захват. Он состоит из траверсы с двумя блоками, через которые перекинуты стальные канаты с укрепленными на них верхней и нижней рамками со штырями. При расстроповке колонны верхний штырь извлекают из отверстия дистанционно, штырь нижней рамки извлекает монтажник.

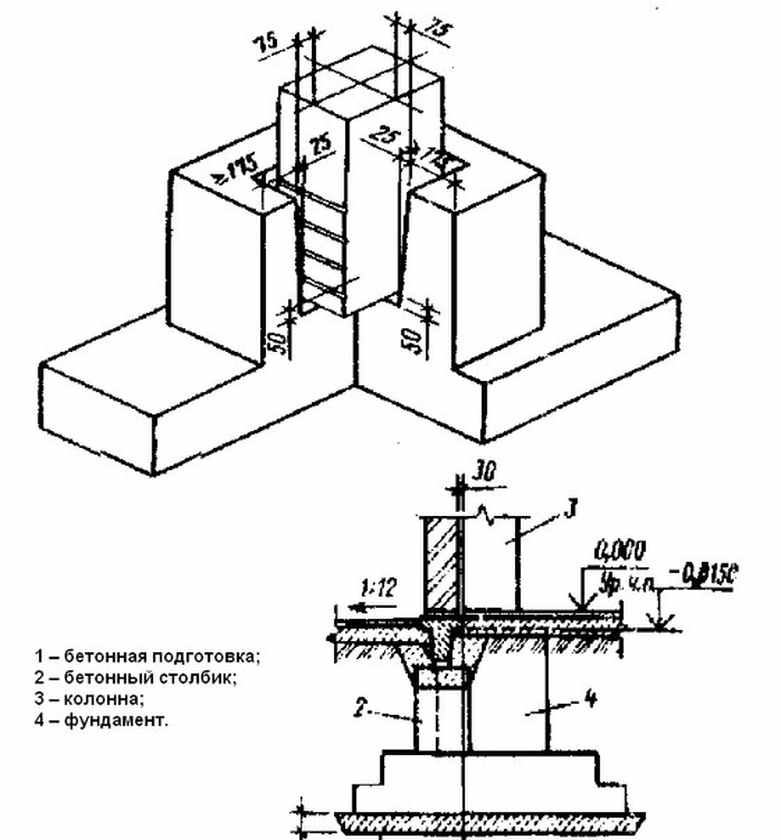

Кран опускает колонну в стакан фундамента, совмещая осевые риски в нижней части колонны с осевыми рисками, нанесенными на верхней поверхности фундамента. Затем с помощью двух теодолитов, установленных в створах продольной и поперечной разбивочных осей, проверяют вертикальность установки колонны, совмещая положение нижних и верхних рисок на колонне с вертикальной визирной осью теодолита.

Для временного закрепления колонн в стаканах фундаментов до их замоноличивания бетоном применяют клинья и инвентарные клиновые вкладыши. Клинья могут быть железобетонные, стальные и деревянные. Целесообразно применять железобетонные клинья, которые после замоноличивания остаются в бетоне стыка.

Положения колонны относительно разбивочных осей выправляют при помощи специальных домкратов, упираемых в стенки стакана фундамента.

Во всех случаях колонны надо устанавливать и выверять так, чтобы не были превышены допуски, регламентируемые СНиПом или проектом производства работ.

До тех пор, пока бетон заделки колонны не достигнет 70% проектной прочности, на колонны нельзя устанавливать следующие конструкции, кроме проектных или монтажных связей и распорок, обеспечивающих их устойчивое положение.

Достоинства и недостатки стаканных оснований

Какими особенными преимуществами обладают такие стаканные основания?

• Колонны для них изготавливаются промышленным способом, что обеспечивает им долговечность, высокое качество и надежность;
• При наличии необходимой техники установка их довольно проста и не занимает много времени, что позволяет ускорить сроки монтажа и сократить расход средств.

К недостаткам применения данного типа оснований можно отнести необходимость применения специального тяжелого оборудования:

• как для доставки изделий,
• так и для их размещения и установки.

В настоящее время активно используются различные железобетонные опоры: разница состоит и в их размерах, и в массе.

При любом строительстве важно правильно определиться с типом необходимых элементов, которые должны соответствовать виду планируемых строений и нагрузкам от них!

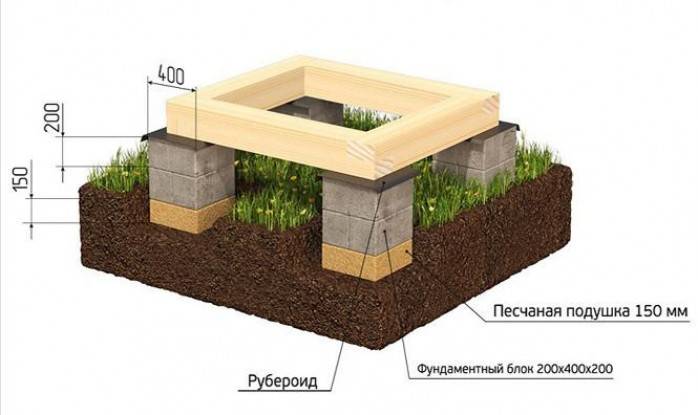

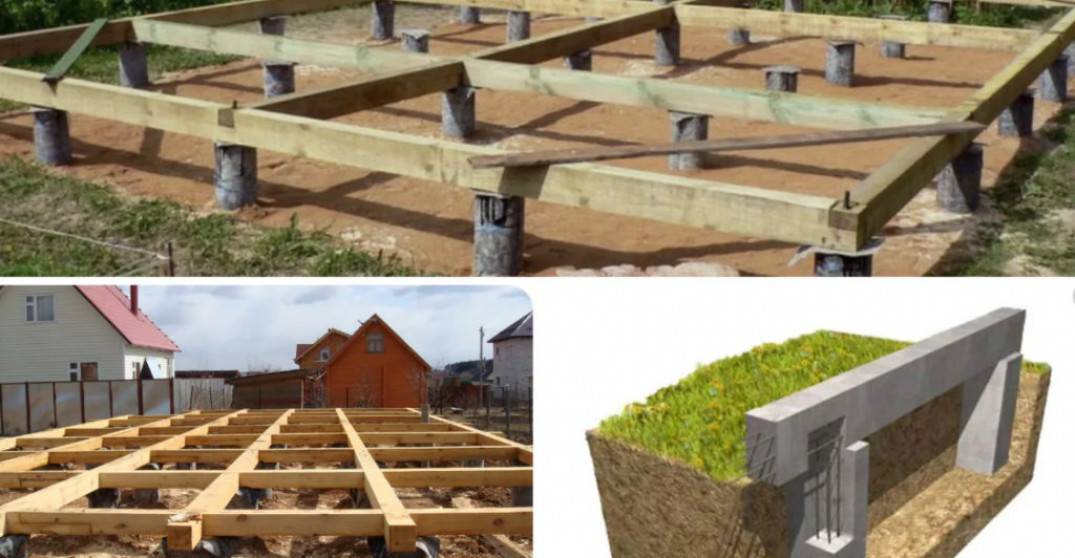

Достоинства и недостатки столбчатых оснований

Столбчатый фундамент своими руками обладает следующими плюсами:

• экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
• материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
• возводятся вдвойне быстрее;
• надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
• простотой технологии возведения;
• не обязательно нивелирование участка;
• малым объемом гидроизоляционных мероприятий;
• если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.

Они обладают следующими недостатками:

• затруднительно строительство дома с подвалом;
• конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
• вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
• применимы только под нетяжелые строения.

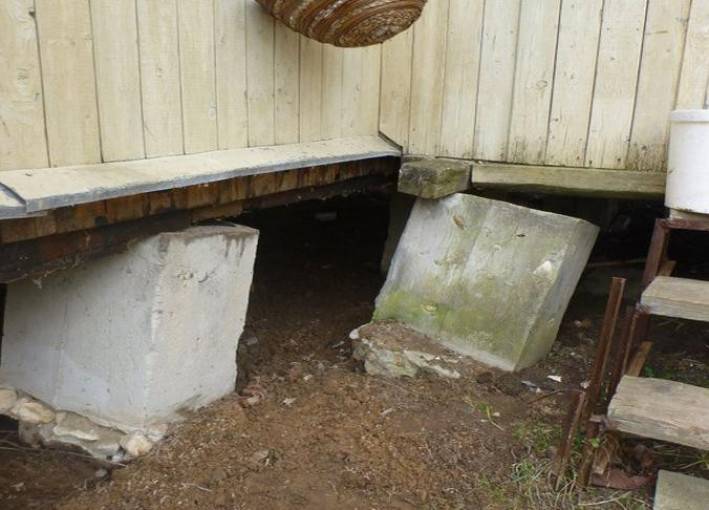

Разрушение столбчатого фундамента из-за боковых нагрузок.

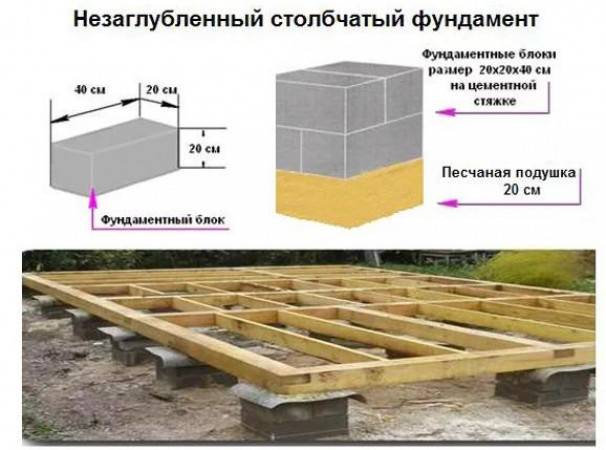

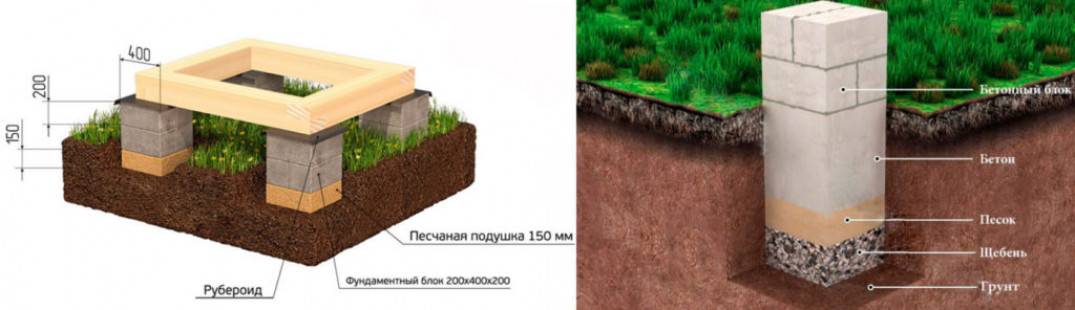

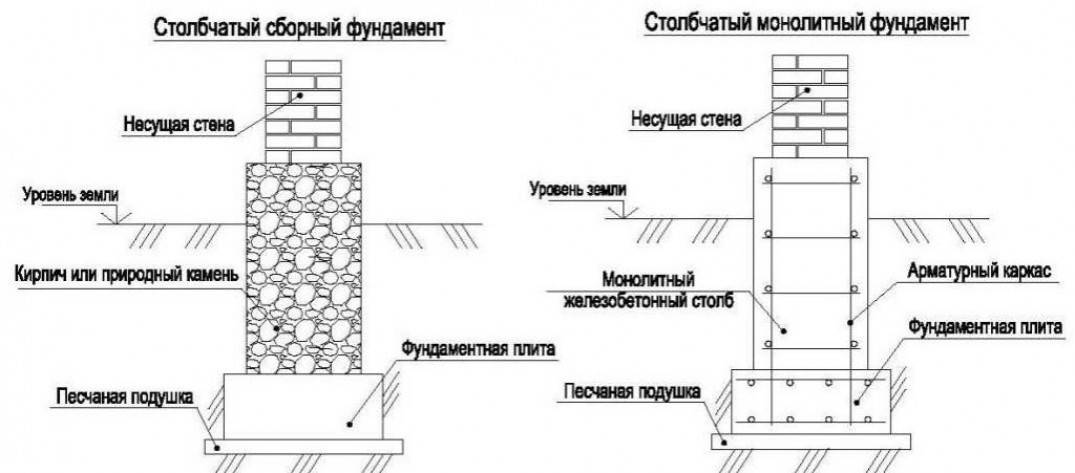

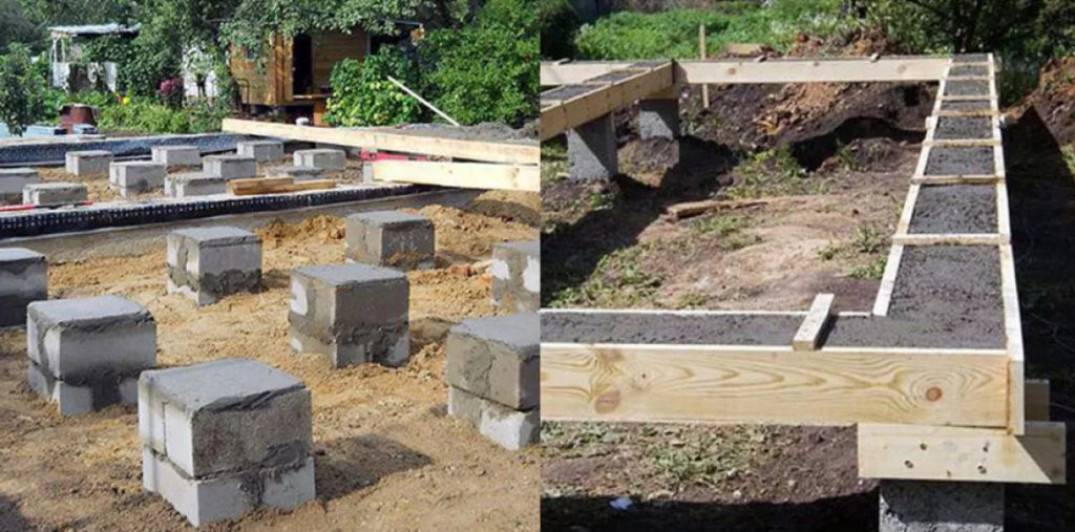

Из чего делается столбчатое основание

Как сделать столбчатый фундамент, и из каких материалов:

• тяжелого бетона В15-В25;
• железобетона (монолитного, сборного);
• труб (асбоцементных и металлических) с вставленными внутрь прутьями арматуры и залитым бетонным раствором;

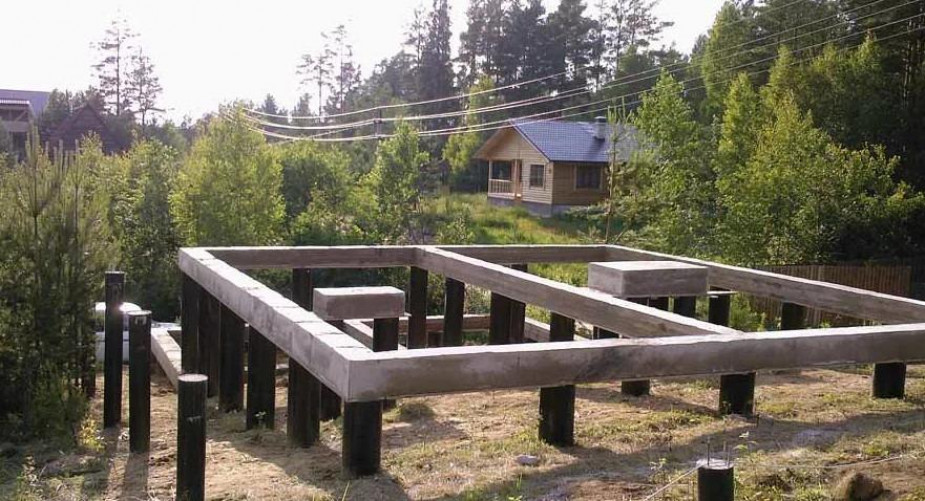

• прочных пород древесины (например, дуба);

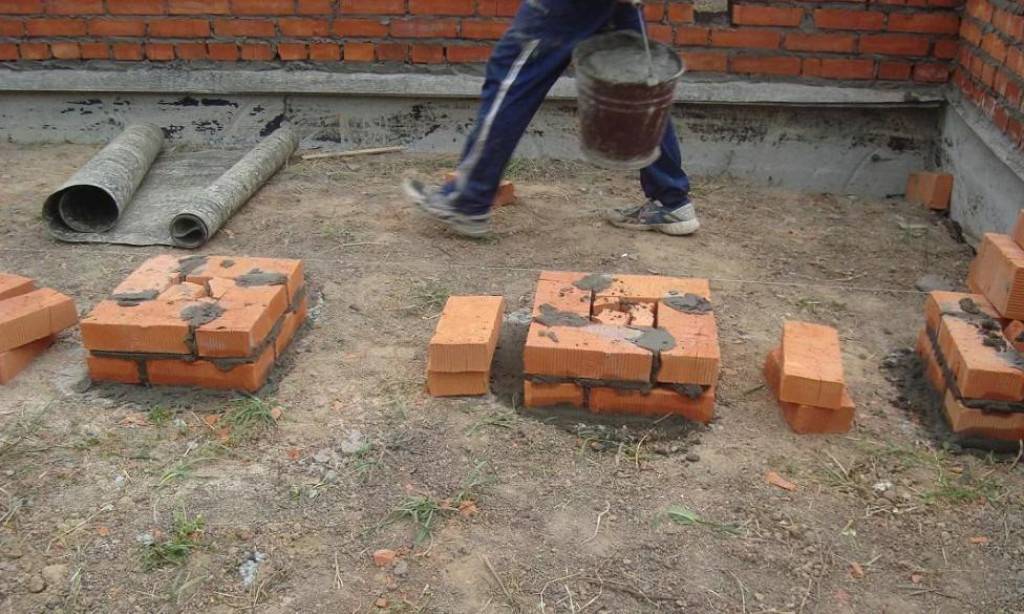

• обожженных красных кирпичей;
• бутовых камней;
• бутобетона.

Подготовка, расчет

Для того чтобы правильно возвести основание под вертикальную опору, для начала требуется провести подготовку:

• Выполнить планировку и расчет параметров опор. Колонны устанавливаются в особо ответственных точках конструкции – углах, местах пересечения стен и в составе протяженных основных стен с промежутком 3-6 м.
• Сделать разметку строительного участка и выемку грунта в соответствии со схемой.
• При необходимости обустроить на дне котлована или траншеи песчано-щебневую подушку.
• Возвести опалубки (в случае, когда используется заливной фундамент, а не готовые блоки).

Глубина залегания основания и, соответственно, необходимая толщина слоя бетона определяется весом сооружения и геологическими условиями. Последние выявляются в ходе специальной экспертизы, в результате которой становится известны следующие данные:

Свойства, тип и состав грунта.

Для правильного расчета фундамента нужно определить состав и свойства грунта

Источник skdomocenter.ru

• Отметка залегания почвенных вод.
• Глубина промерзания.

При расчете также учитываются следующие параметры:

1. Климатические условия – температура, осадки, ветра и проч.
2. Нагрузка от планируемого здания.
3. Подходящий по характеру нагрузок тип колонн.
4. Характеристики применяемого бетона – марка, морозостойкость, прочность и т. д.
5. Свойства будущего сооружения – материал стен, количество этажей, площадь и т. п. параметры.

Учитывая большое количество входных данных, выполнить расчет фундамента под силу только специалистам.

Технология монтажа

Заводские фундаментные блоки рассматриваемого типа весят в рамках 1,3-5,8 т. Поэтому для их монтажа применяется установка соответствующей грузоподъемной силы. Кроме того, согласно технологическому регламенту в мероприятии должны участвовать как минимум 3 специалиста – крановщик и 2 монтажника. При этом укладка на место одного такого изделия занимает около получаса.

Технология монтажа состоит из 4-х основных этапов:

Подготовка.

Прежде всего, строительная площадка очищается от растений и лишних предметов. Затем выполняются земляные работы. Глубина, объем и общий характер определяется проектом:

1. Роется котлован, если на его дно планируется монтировать блоки.
2. Если предусматривается поверхностный монтаж, под каждый блок или по всему периметру вырывается траншея. Глубина соответствует высоте опорной плиты.
3. При необходимости обустройства подсыпки габариты траншеи или котлована увеличиваются на 300 мм по сравнению с размерами опорной плиты.

По завершении выемки грунта дно выравнивается и утрамбовывается.

Установке фундаментных блоков предшествует тщательная подготовка котлованаИсточник stroykarecept.ru

Формирование подушки.

Если грунт на участке недостаточно плотен, так что под весом фундамента и здания он начнет просаживаться, формируется песчано-щебневая подушка. При этом ее ширина должна быть такой, чтобы с каждого края она была больше плиты минимум на 30 см. Необходимо это для равномерности распределения нагрузки на грунт от опоры.

Щебень и песок засыпается равномерными слоями. Их толщина задается особенностями грунта и весом ж/б-блоков. При этом сначала формируется щебенчатая подсыпка, а затем песчаная. Оба пласта плотно трамбуются.

Видео-пример обустройства фундамента стаканного типа:

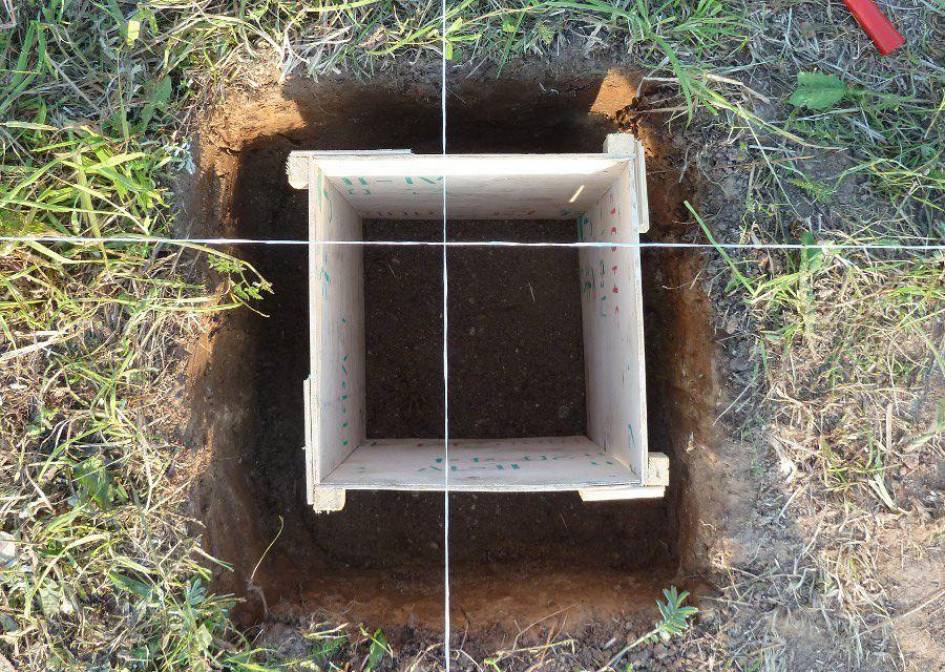

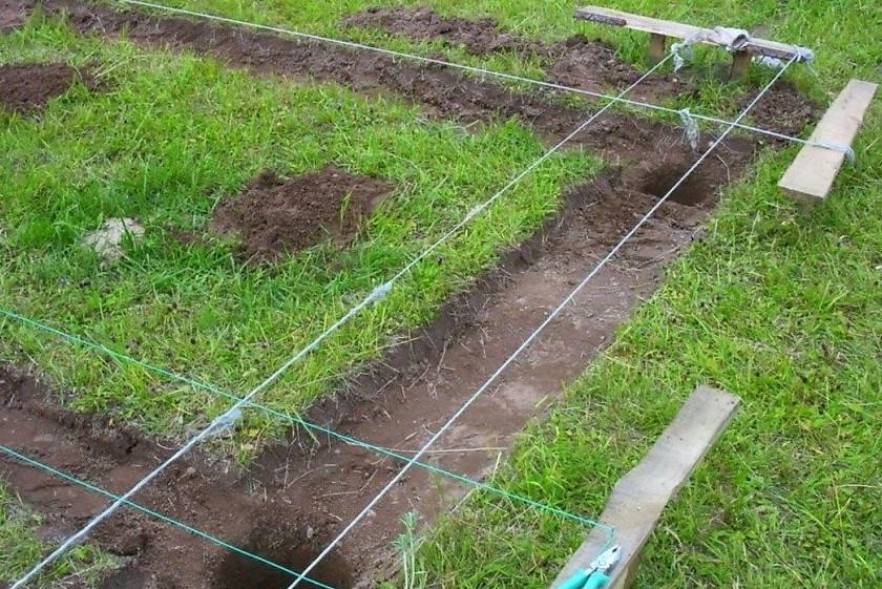

Чтобы правильно установить стаканные блоки, требуется выполнить разметку базисных осей. Для этой цели применяется специальный строительный прием – обустраивается система обносочных досок с натянутыми веревками и закрепленном на их пересечении отвесе.

Далее по шаблону на дне котлована с помощью арматурных отрезков размечается место установки блоков. В завершении проверяется соответствие песчаной подсыпки горизонтальному уровню.

Установка блока.

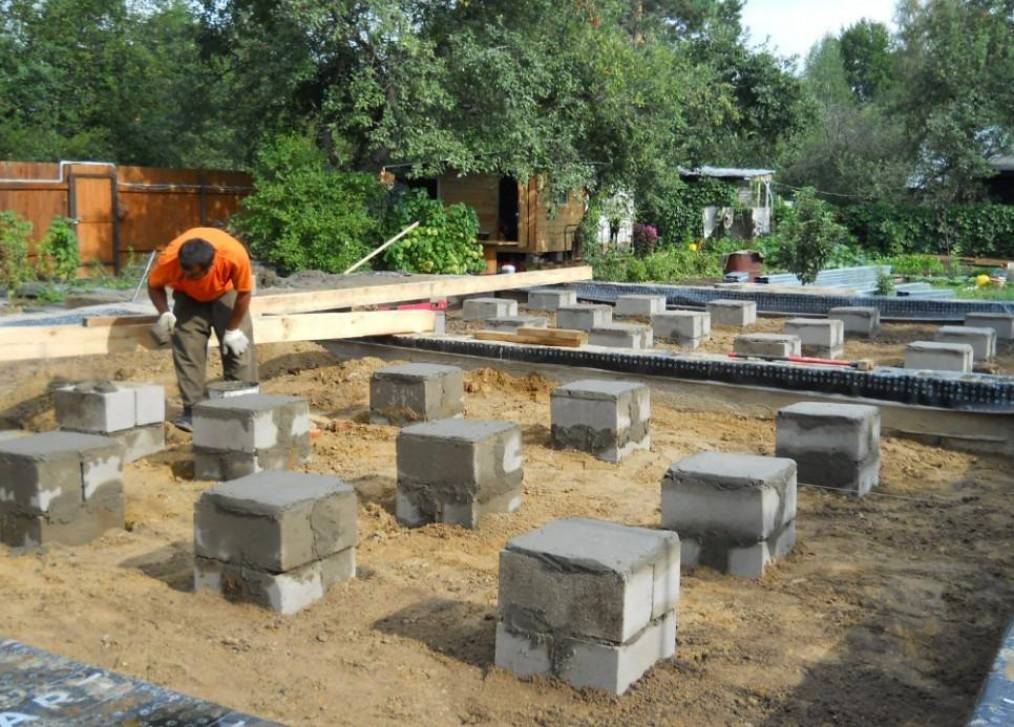

Финальная стадия выполняется по следующему алгоритму:

1. Проверяются монтажные петли.
2. На стенки стакана наносятся разметки в соответствии с проектом.
3. Выполняется зацепка и подъем блока на стропы.
4. Очищается нижняя поверхность изделия от налипшего грунта.
5. Блок перемещается к месту установки.
6. С помощью монтажников он перемещается на место в выверенном по разметке положении.
7. Выполняется проверка строительным уровнем.

Таким способом поочередно устанавливается каждый блок. В завершении монтированные элементы основания засыпаются грунтом.

Видео-образец фундаментных блоков стаканного типа с ЖБИ-завода:

Коротко о главном

Фундамент стаканного типа – это разновидность свайного основания. Состоит он из плиты-опоры, подстаканника с полостью и вставляемой в него колонны. Применяется он как для промышленных объектов, так и в частном домостроительстве – для каркасников.

Классифицируются блоки основания по 2 параметрам – габаритам и структуре. Их плюсы сводятся к надежности, долговечности, точности размеров, заводской гарантии и быстрой установке, минусы проявляются в необходимости применения спецтехники для монтажа.

Технология установки сводится к 4-м этапам:

• Подготовке.
• Формированию засыпки.
• Определению базисных осей.
• Укладке блоков.

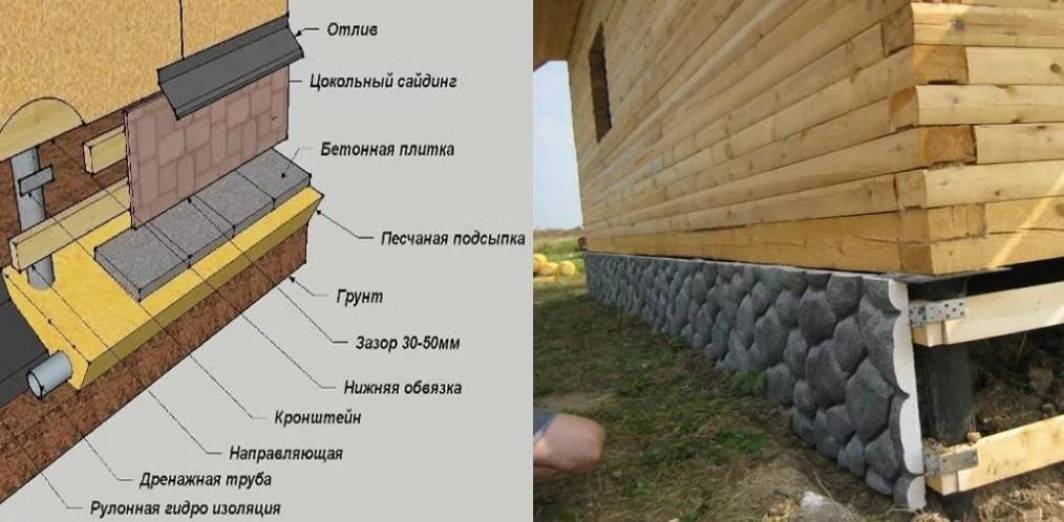

Гидроизоляция

Если фундамент со стаканом изготавливался не из готовых заводских блоков, уже имеющих гидроизоляцию, а заливался на месте, перед засыпкой котлованов необходимо гидроизолировать конструкцию. Выполняется в следующем порядке:

1. Поверхность бетона очищают от грязи и выравнивают жидким бетонным раствором.
2. Затем поверхность покрывают битумной мастикой и укрывают слоем рубероида. Стыки между соседними полосами материала проклеивают той же мастикой с нахлестом листов не менее 15 см.
3. Затем аналогично выполняется второй слой гидроизоляции. Это значит, что снова наносится мастика и укладывается слой рубероида.

Выбор и подготовка материалов

Для создания монолитного фундамента стаканного типа необходимо подготовить следующие материалы:

• Бетон марки М200 или М300 в достаточном количестве для заливки фундамента. Количество бетона зависит от размеров фундамента и рассчитывается индивидуально.
• Арматурные стержни диаметром не менее 12 мм для создания арматурной каркасной конструкции. При выборе арматуры необходимо учесть нагрузки, которые будет нести фундамент.
• Стяжка для арматуры – проволока, связывающая стержни и обеспечивающая их жесткое соединение между собой.
• Деревянные опалубочные доски для создания формы будущего фундамента.
• Герметизирующую и гидроизоляционную ленту для предотвращения проникновения влаги и воды между фундаментом и стеной здания.
• Смазку для опалубки, которая облегчит процесс снятия опалубки после заливки фундамента.
• Инструменты: лопату, кирку, ведра, шуруповерт, уровень, нивелир и прочее.

При выборе материалов необходимо учитывать требования строительных норм и правил, а также особенности конкретной постройки.

Плюсы и минусы стаканных оснований

Какими необыкновенными хорошими качествами владеют такие стаканные основания?

• Колонны для них делаются промышленным способом, что обеспечивает им долговечность, большое качество и надежность;

• Если есть наличие нужной техники установка их неимоверно проста и времени много не занимает, что дает возможность сделать быстрее сроки процесса установки и уменьшить расход средств.

К минусам использования этого типа оснований можно отнести необходимость использования особого тяжёлого оборудования:

• как для доставки изделий,
• так же и для их локации и установки.

Сейчас широко применяются разные железобетонные стойки: разница состоит и в их размерах, и в массе.

Во время самого разного строительства важно правильно сформироваться с типом обязательных элементов, которые должны подходить виду планируемых зданий и нагрузкам от них!

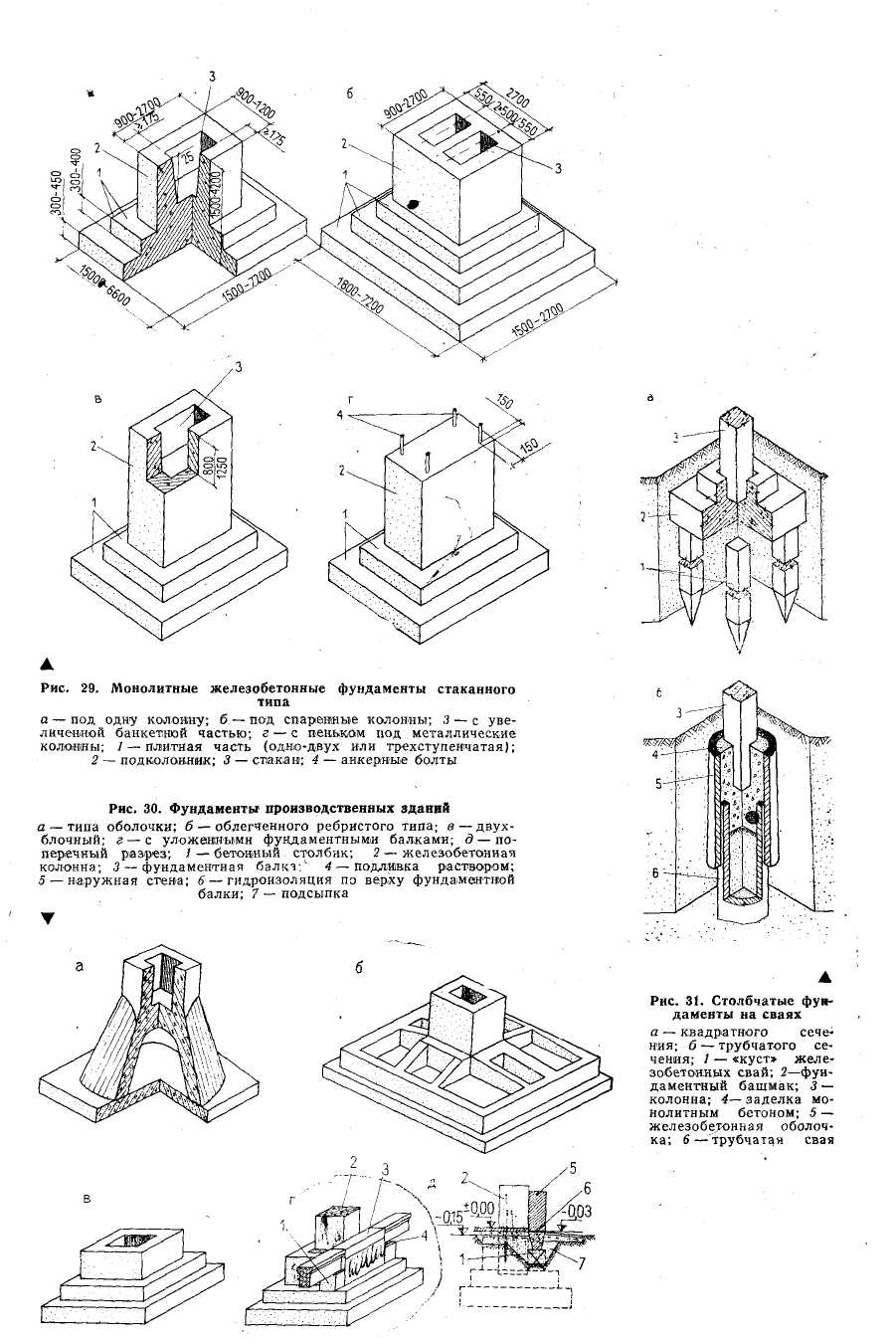

Монолитный фундамент под колонны

Монолитные основания, выливаемые одним монолитным сооружением, имеют грани ступеней под углом 90 градусов. Такие фундаменты в основном оборудуются непосредственно на строительной площадке сооружения. Для заливки на дне котлована на заранее оборудованном и подготовленном месте проводится разметка осей будущих колонн. Под каждое основание сооружается опалубка либо собирается съемная конструкция опалубки, использование которой значительно упрощает работу, поскольку не требуют дополнительных затрат на проверку правильности установки.

Для опалубки, согласно, технологических карт, проводится установка положения, как по вертикали, так и по горизонтали. Последним этапом проверки перед заливкой бетоном монолитного основания является проверка на соответствие правильности размещения по монтажным осям. После установки опалубки нижних ярусов, проводится проверка и установка подколонника (стакана).

При заливке основания под сложную форму железобетонной колонны используется усиление каркаса металлической сеткой или сварным арматурным каркасом. Для установки на легких грунтах, сложных почвах, там, где требуется повышенная прочность под фундаментом возможно устройство дополнительной площадки или устройство свайного фундамента, обеспечивающего большую прочность.

Преимущества использования стаканного основания

1. Конструкции производят из тяжелого армированного бетона, но общая масса готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.
2. Установка проводится относительно быстро, поскольку все элементы являются сборными и имеют монтажные петли. Требуется использование специальной строительной техники для подъема тяжелых частей, но время монтажа все равно остается минимальным.
3. Сборные фундаменты претендуют на высокий срок эксплуатации, который может достигать ста лет при соблюдении технологии строительства.
4. Поглощение воды очень низкое, потому что площадь соприкосновения с почвой небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.
5. Надежность стаканного фундамента обусловлена грамотным и равномерным распределением поперечных и продольных нагрузок.
6. Поскольку конструкция является сборной, ее легко перемещать в случае необходимости.
7. Приемлемая стоимость. Если требуется построить здание очень большой площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.

Описание фундамента и его преимущества

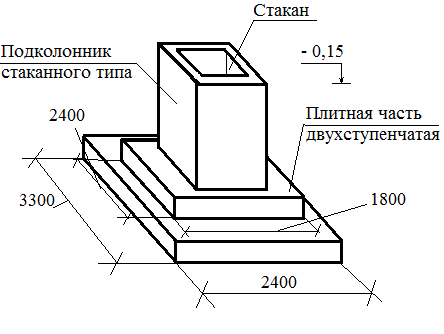

Высокая несущая способность фундамента стаканного типа объясняется особенностью его конструкции. Чаще всего такое основание состоит из следующих элементов:

• Монолитная плита, установленная на тщательно утрамбованной песчаной подушке.
• Подколенник в виде стакана.
• Колонна, которая является опорным элементом строения.
• Бетонный столб, который предназначен для удержания опорных балок возводимой конструкции.

Соединение всех перечисленных элементов дает в результате конструкцию стаканного фундамента.

Стаканное основание имеет большое количество преимуществ, из которых внимание привлекает следующее:

• Минимальные нагрузки готового основания на почву даже при использовании тяжелого армированного бетона. Это объясняется точечным расположением конструкции на грунте.
• Быстрое возведение. В основе стаканного фундамента лежат готовые железобетонные элементы, поэтому при использовании тяжелой строительной техники монтажные работы проводятся в короткий срок.
• Долгий срок эксплуатации. Производители элементов для фундамента стаканного типа гарантируют безупречную эксплуатацию на протяжении века. Однако это возможно лишь при соблюдении технологии строительства.
• Низкая степень поглощения влаги. Небольшая площадь соприкосновения с грунтом благодаря расположению конструкции на монолитной плите не позволяет почвенной влаге оказывать негативное воздействие на основание.
• Грамотное и равномерное распределение нагрузок делает стаканное основание достаточно прочным и надежным.
• Стаканный фундамент под колонны вполне можно назвать мобильным, так как с помощью крана блоки легко перемещаются в другое место.

Обзор плитного фундамента

Еще одним вариантом фундамента для домашнего строительства, который достаточно часто применяют, является плитное основание. Он обладает видом сплошной или решетчатой плиты, которая выполняется из железобетонного монолита или сборных железобетонных балок с заделанными стыками. Плитные фундаменты, обычно, возводят по всей площади сооружения. Его применение оправдано на почвах, подверженных сильному и неравномерному сжиманию, а также на просадочных и пучинистых грунтах. Его иногда еще называют «плавающим». Также он будет полезен там, где уровень грунтовых вод находится меньше 1 метра от поверхности земли, а также во время возведения многоэтажных сооружений. Отлично держит как вертикальные, так и горизонтальные движения.

Достоинства:

• Легкость в возведении;
• Можно построить на подвижных, просадочных и пучинистых грунтах.

Недостатки:

Технология строительства

Возводятся фундаменты с элементами стаканного типа в полном соответствии с правилами ГОСТов под контролем опытных строителей. Собирается основание просто, для чего существует целая технология:

перед строительством основания выполняются расчеты на отдельные монолитные или сборные конструкции

Обратив пристальное внимание на разрез, можно увидеть усложненное армирование каркаса, являющегося основой для плитной части и стакана. Элементы каркасной основы рассчитываются по отдельности, как и значение ширины самого стакана. Параметры плиты остаются стандартными; готовится поверхность

Площадка, отведенная под застройку, очищается от мусора, поверхность земли выравнивается, выполняется разметка. Выравнивать поверхность необходимо идеально, потому что фундаментные плиты нельзя смещать (разрешенное отклонение – 1 – 1.5 градуса). В случае, когда поверхность недостаточно ровная, разрешается выполнить подсыпку песка, слой которого должен быть не менее тридцати сантиметров по отношению к подошве фундамента; размечаются оси предполагаемого основания. С этой целью на обноске выполняется монтаж проволоки либо стального троса, делается протяжка по осям. Места соединений четко определены проектным решением, как и длины промежуточных балок. С помощью которых выполняются соединения; наносятся границы будущей фундаментной основы, выкапывается нужной глубины траншея. Дно ямы выравнивается, устраивается песчаная подушка, насыпной слой уплотняется; по выполнению подготовительных работ переходят к монтажу. Работы выполняются в соответствии с технологиями, постоянно контролируется вертикальная и горизонтальная точность. После монтажа вся конструкция армируется, при этом открытая стаканная плоскость укрепляется металлическими прутьями; установка блочных элементов заканчивается тем что бетонный раствор набирает требуемую прочность. Затем разрешается выполнять установку колонн в стаканы фундаментов

Параметры плиты остаются стандартными; готовится поверхность. Площадка, отведенная под застройку, очищается от мусора, поверхность земли выравнивается, выполняется разметка. Выравнивать поверхность необходимо идеально, потому что фундаментные плиты нельзя смещать (разрешенное отклонение – 1 – 1.5 градуса). В случае, когда поверхность недостаточно ровная, разрешается выполнить подсыпку песка, слой которого должен быть не менее тридцати сантиметров по отношению к подошве фундамента; размечаются оси предполагаемого основания. С этой целью на обноске выполняется монтаж проволоки либо стального троса, делается протяжка по осям. Места соединений четко определены проектным решением, как и длины промежуточных балок. С помощью которых выполняются соединения; наносятся границы будущей фундаментной основы, выкапывается нужной глубины траншея. Дно ямы выравнивается, устраивается песчаная подушка, насыпной слой уплотняется; по выполнению подготовительных работ переходят к монтажу. Работы выполняются в соответствии с технологиями, постоянно контролируется вертикальная и горизонтальная точность. После монтажа вся конструкция армируется, при этом открытая стаканная плоскость укрепляется металлическими прутьями; установка блочных элементов заканчивается тем что бетонный раствор набирает требуемую прочность. Затем разрешается выполнять установку колонн в стаканы фундаментов.

Ошибки при устройстве столбчатого фундамента

Коснемся лишь дачного строительства, где самой распространенной ошибкой в устройстве столбчатого фундамента является отсутствие в нем развитой опорной части (подошвы). Связано это с тем, что стремясь снизить трудоемкость работ, столбы фундамента заливают из бетона в выбранных в грунте вертикальных колодцах равного сечения: выкапывают или бурят вертикальный канал, стенки которого обкладывают рубероидом или погружают в грунт трубу обсадным способом и заливают туда раствор. Как правило, такие столбы начинают быстро и неравномерно проседать даже при весьма хорошем грунте основания.

Если вы выбрали именно эти технологии возведения столба, рекомендуем нижнюю часть колодца хоть немного расширить: аккуратно выбирая грунт из стенок небольшой лопаткой или трамбуя его ниже окончания обсадной трубы. Но форма и размеры всех таких колодцев для одной постройки должны быть идентичны. Иначе не избежать неравномерной осадки столбчатого фундамента даже в хорошем грунте.

Столбчатый фундамент на просадочных грунтах (илистых или торфяных) — дом интенсивно и длительный период погружается в грунт даже при развитых подошвах в основании столбов.

Столбчатый фундамент возводят на глинистых грунтах с морозным пученьем. Зимой такая постройка на таком фундаменте не в состоянии компенсировать выталкивающее действие сил даже от незначительного морозного пученья: столбы поднимаются из грунта и уходят в сторону, даже с подошвами, заложенными ниже глубины промерзания. Эго явление можно наблюдать после каждой зимы на стойках заборов, установленных на столбчатых фундаментах, но их подправить намного легче, чем заваливающийся дом.

Допускаются ошибки и при разметке столбчатого фундамента

Поскольку столбы заводят под места локальных нагрузок от несущих конструкций постройки (стойки колонны или балки опорной рамы), важно чтобы они имели центральное загружение и были строго вертикальны. В противном случае, в передаваемой на столб нагрузке возникает боковая составляющая, которая уводит его в сторону. К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие

К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие.

Виды и размеры основания

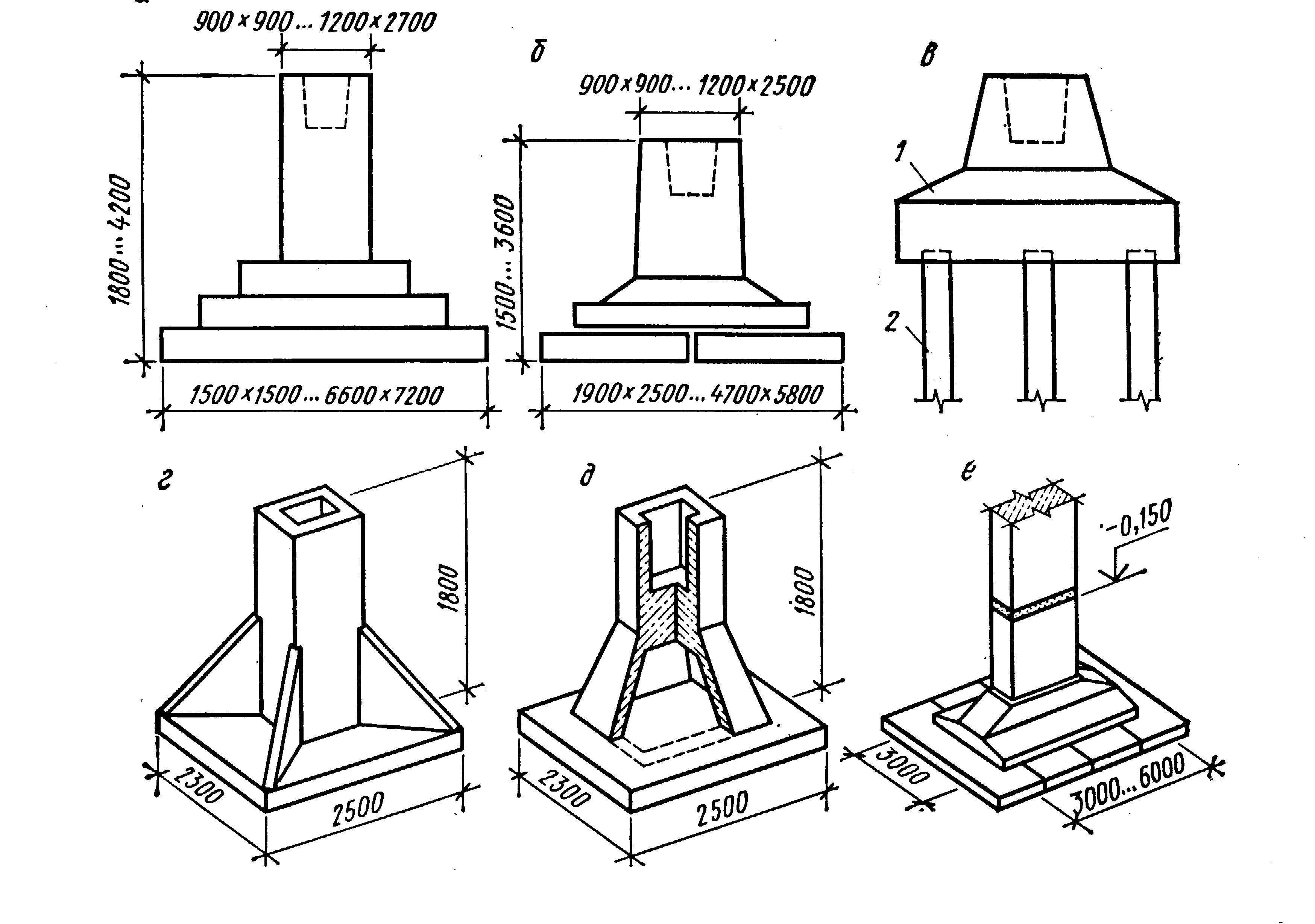

Фундамент из железобетонных стаканов может быть двух видов. В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

• Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.
• При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м2, впрочем, здесь все зависит от проекта постройки и ее веса. Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

• 1Ф – для колонн квадратного сечения со стороной 30 см.
• 2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

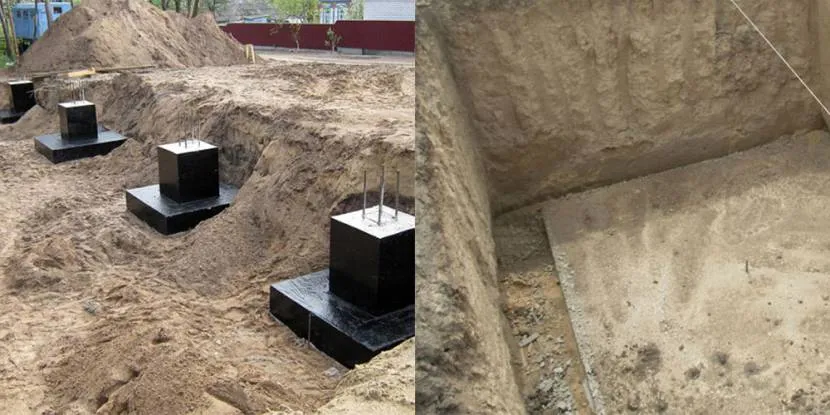

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги. Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом. Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

Стоимость

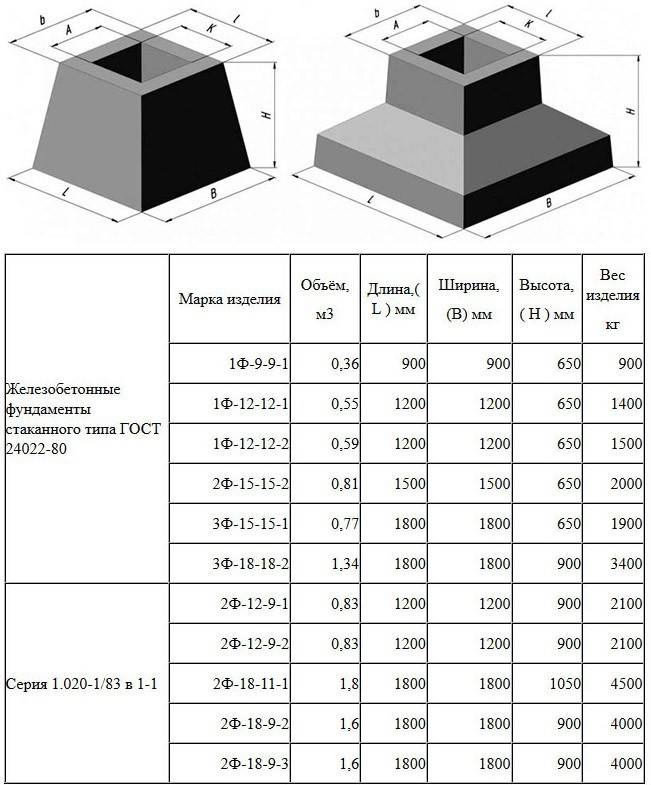

Серия	Марка	Размеры площадки, мм	Высота стакана, мм	Вес, т	Средняя цена, руб/шт.
1Ф	12.8-2	1200х1200	750	1,9	9 310
15.8-2	1500х1500	2,5	12 390
18.9-2	1800х1800	900	4,3	21 080
2Ф	12.9-1	1200х1200	2,1	10 180
15.9-2	1500х1500	3,0	14 970
18.11-1	1800х1800	1050	4,5	21 420
3Ф	15.15-1	1500х1500	900	1,9	7 120
18.18-2	1800х1800	3,35	11 590

Особенности и порядок монтажа фундамента стаканного типа

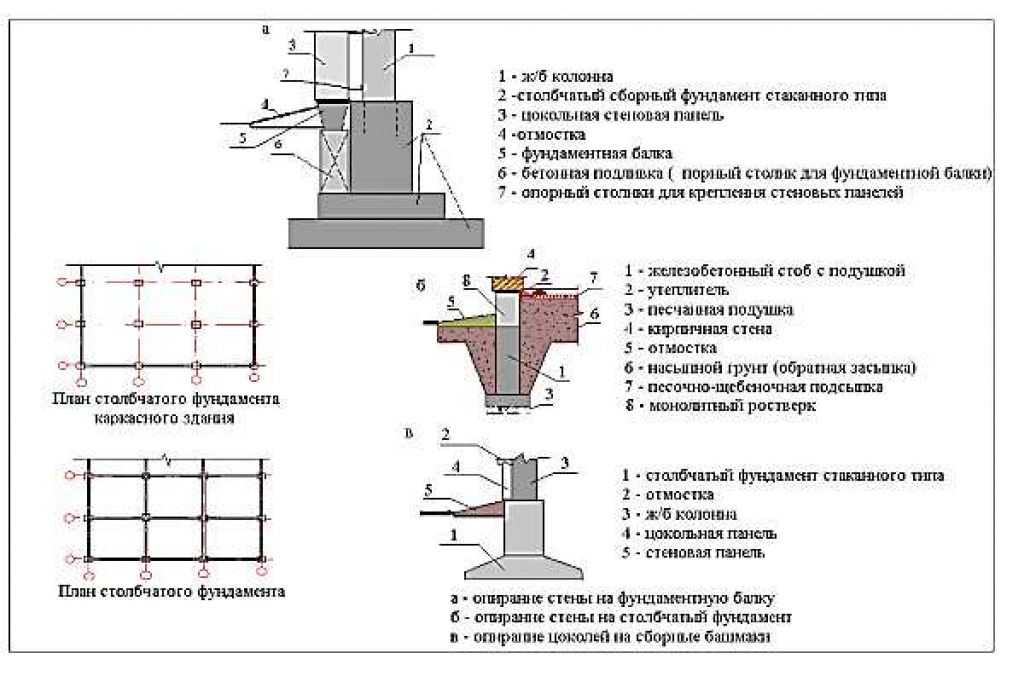

Схема стаканных оснований.

Монтаж сборных монолитных фундаментов стаканного типа под колонны выполняется под обязательным контролем уполномоченных специалистов, обеспечивающим четкое выполнение всех требований, установленных государственными стандартами. В процессе обустройства таких фундаментов железобетонные изделия проходят несколько очень важных этапов.

Перед началом монтажа подготавливается поверхность. Ее нужно тщательно разровнять, т.к. в дальнейшем будет выполнен монтаж железобетонных балок, смещение которых крайне нежелательно, да и вовсе невозможно.

После этого выполняется устройство углублений (ям). Не забывайте о том, что, после того как углубления будут готовы, нужно обязательно выполнить их уплотнение с помощью гравия. Далее можно приступать к трамбовке и устройству фундамента. На данном этапе дополнительно трамбуется грунт и устанавливаются блоки.

Весь процесс монтажа конструкций сопровождается выполнением ряда манипуляций, нацеленных на подгонку поверхности, а именно достижения ее ровности. Осевое положение и горизонтальная точность всех элементов системы контролируется при помощи геодезических инструментов. После того как стаканы будут установлены, нужно обеспечить их надежную защиту от возможных загрязнений.

Необходимо еще раз напомнить, что главной целью, с которой выполняется монтаж сборных фундаментов стаканного типа, является равномерное распределение нагрузок, поступающих от строения, по всей поверхности земли. Ввиду этого монтаж подобного фундамента может выполняться исключительно на почве, характеризующейся высокой несущей способностью и устойчивостью к пучинистости и просадке.

Выполняя монтаж фундамента, нужно тщательно придерживаться всех рекомендованных показателей морозоустойчивости и прочности сжатия. И лишь в этом случае вам будет гарантировано высочайшее качество основания, а также отсутствие деформационных изменений и трещин в стенах.

Хотя производство фундаментных стаканов достаточно сложное, требующее опалубки и армирования, в результате применение таких изделий упрощает монтаж и существенно сокращает финансовые расходы на устройство фундамента.

На рынке доступно несколько вариантов данного типа фундамента. Они отличаются между собой размерами, весом и, соответственно, стоимостью.
