Монтаж потолка Армстронг
Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.
Технология монтажа подвесного потолка Армстронг по шагам выглядит так:
- Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
- По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.

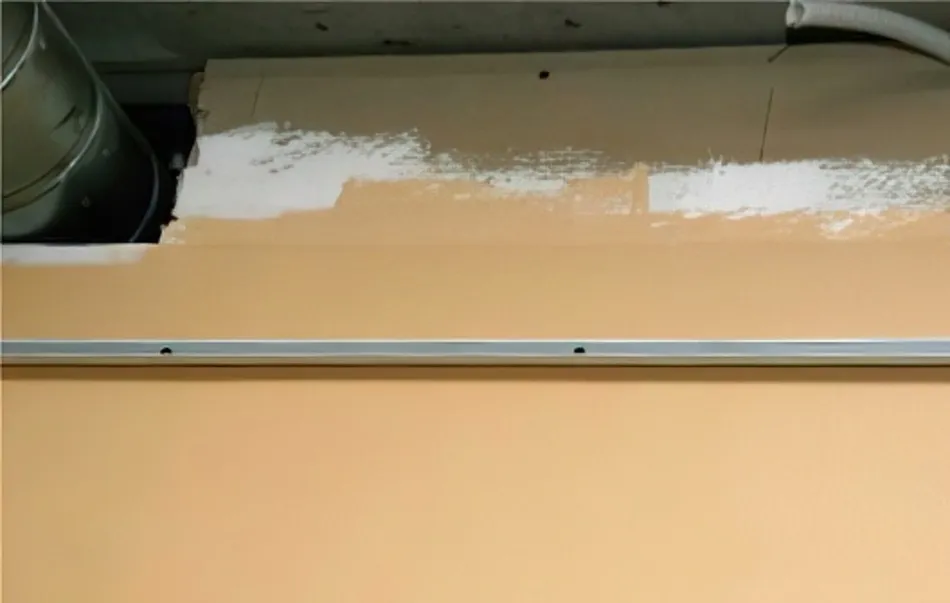

Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков
При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать
В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.

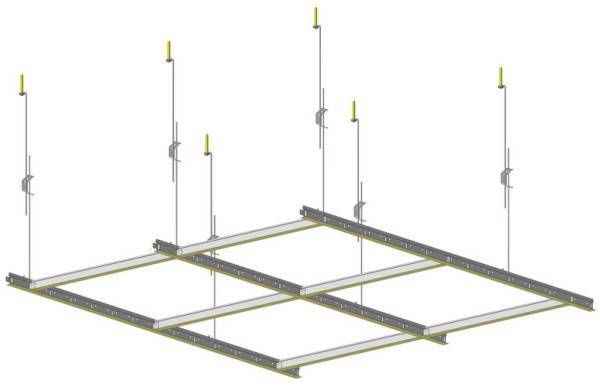

Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.

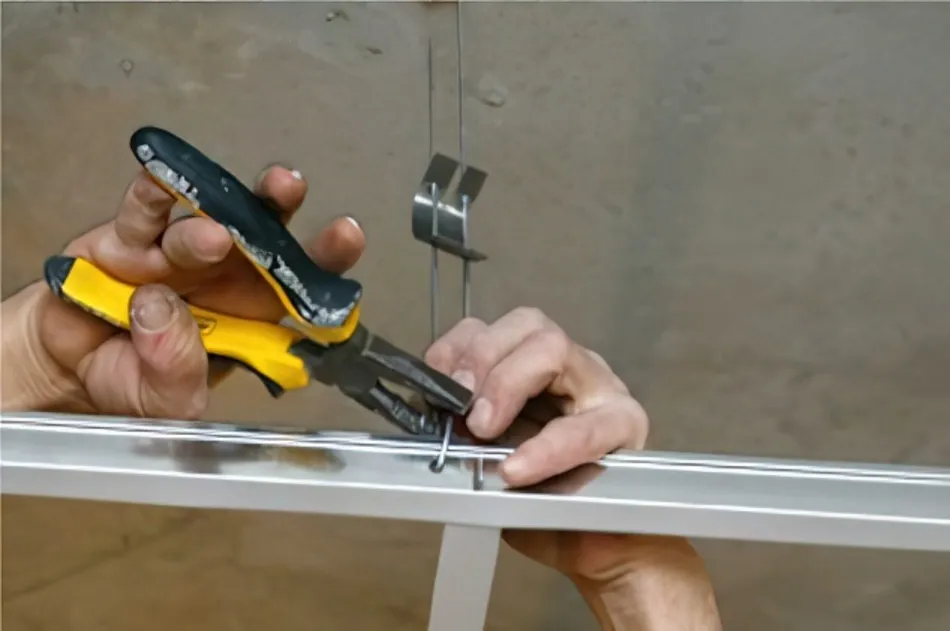

Навешиваем несущие профиля и закрепляем их на крючках
- Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
- Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.

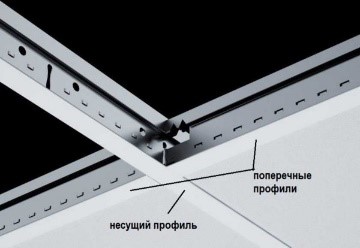

Собираем решетку из профилей
- Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
- В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

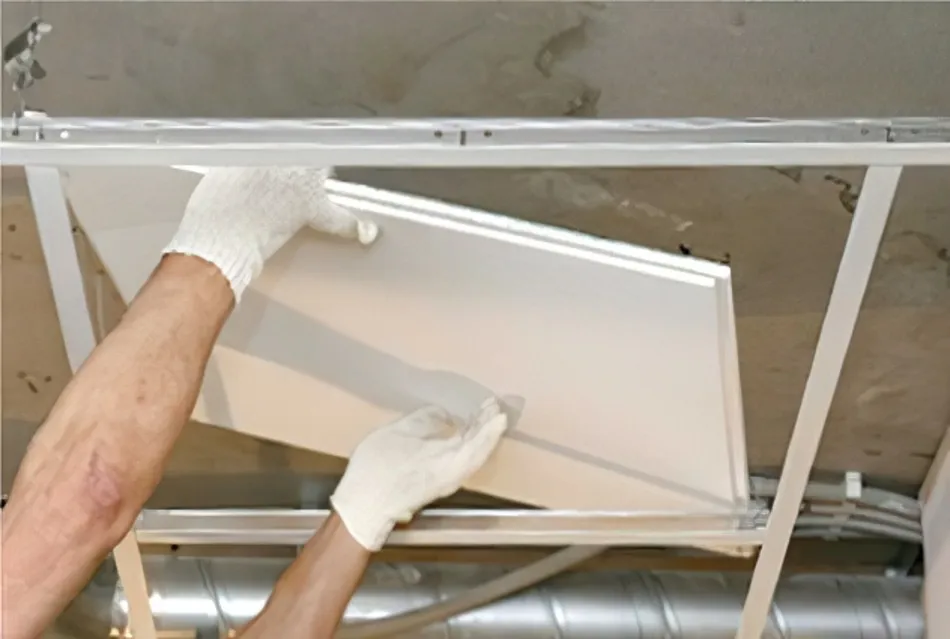

Установка плит в систему подвесных потолков Армстронг
Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.
Характеристики подвесного потолка Армстронг
В целом такой потолок состоит из подвесной системы, выполненной из специальных металлических профилей и минеральных плит, которые монтируют на подвесную систему. В начале поговорим о том, какими характеристиками обладают плиты применяемые для потолков типа Армстронг.
Плиты для подвесного потолка Армстронг
Основой для плит, применяемых для потолка Армстронг, является минеральное волокно (иначе, переработанная особым образом каменная вата). В это волокно вводят добавки из латекса, крахмала, гипса и целлюлозы (полученной из переработанной макулатуры). Технология, отработанная до мелочей, позволяет получить высококачественный материал при минимуме энергетических и сырьевых затрат.
Более дешевые плиты имеют в составе больше крахмала, а более дорогие – больше латекса. Данная добавка придает материалу великолепную влагостойкость.
Готовые плиты прокладывают листами картона, складывают в стопки и запечатывают в полиэтилен с помощью вакуума. Таким образом материал получает защиту от природных катаклизмов и повреждений механического характера. В стопке может быть от восьми до двадцати двух штук. В последнем случае упаковки хватит на 7,92 квадратных метра потолка.
Хранить, а также использовать плиты нужно при определенных условиях: влажность не допускается более 90 процентов, а температурный предел и того меньше – от 15 до 30 градусов.
Чтобы сделать монтаж более удобным, минеральные плиты Армстронг производятся с тремя видами кромок:
- Плиты с кромкой Microlook имеют не очень широкий ступенчатый край. Их используют в подвесных конструкциях шириной 1,5 сантиметра.
- Плиты с кромкой Tegular также имеют ступенчатый край, но более широкий. Применяются в подвесных системах шириной 2,4 сантиметра.
- Плиты с кромкой Board являются универсальными – их кромка ровная, поэтому такие плиты подходят для обоих типов подвесных конструкций.
Что касается остальных характеристик минеральных плит Армстронг, то они следующие:
- Ширина – 60 сантиметров;
- длина – 60 или 120 сантиметров;
- толщина – варьируется от 0,8 до 2,5 сантиметра;
- вес – от 2,7 до 8 килограммов на квадратный метр.
Что собой представляет подвесная система
Популярность использования именно потолков из минеральных плит обусловлена несколькими факторами. В частности, это удобство монтажа и невысокая стоимость. Ну, и технические характеристики подвесного потолка Армстронг тоже играют роль.
По большому счету, существует два основных вида таких систем: модульный и сплошной. Чаще применяется первый тип, который состоит из каркаса и модулей – панелей, кассет, реек. Каркас обычно прячут под обшивку потолка. Впрочем, есть варианты, когда этого не требуется, и тогда его выступающие элементы видны. В отличие от подшивного потолка, подвесная система забирает больше места. Зато под ней можно скрыть любые инженерные коммуникации.
Кстати, монтаж данного потолка нужно начинать именно с проведения коммуникаций (иначе впоследствии это сделать будет сложно). Далее к потолочному основанию крепится каркас из поперечных и продольных профилей. Расстояние между отдельными профилями – 60 сантиметров (именно такой размер имеют минеральные плиты Армстронг). Кстати, монтаж каркаса весьма напоминает монтаж несущей конструкции из гипсокартона. Последний этап работ – установка плит, вентиляционных решеток и светильников. Она труда не составит – сборка потолка подобна сборке детского конструктора.
Об эстетической составляющей
Пожалуй, фаворитом всех цветов, используемых для потолка, можно назвать белый. Но в продаже сегодня можно встретить и цветные, и узорчатые плиты Армстронг. А потолки черного цвета достаточно часто используют в залах кинотеатров. Различаются плиты и фактурой. Кроме наиболее часто применяемых гладких потолков, есть и перфорированные, а также тисненые. Встречаются и ячейки открытого решетчатого типа, которые выглядят весьма интересно. Кроме того, они способны визуально скрыть всю подвесную систему.
Такое разнообразие позволяет оформить потолок полностью по своему вкусу. Можно варьировать и число уровней. Это позволит получить в офисе, квартире или общественном помещении весьма интересные эффекты. Используя встроенные осветительные элементы, получают красивые трехмерные конструкции. При этом подвесы прячут или оставляют на виду.
Монтаж потолка Армстронг
Монтаж каркаса потолка
Порядок сборки
Принцип монтажа потолка Армстронг простой и интуитивно понятный:
- По периметру помещения отмечают уровень потолка и крепят угловой профиль. Дюбели сверлят с шагом 0,5 м.
- Следующий шаг – монтаж длинных несущих реек длиной 3,7 м. Их устанавливают через каждые 1,2 м. Направление несущих реек выбирают в зависимости от дизайна: можно сделать прямую расшивку или диагональную. Для этого нужно установить рейки под углом к стене. Если длины планки недостаточно, их соединяют торцевыми замками.
- По линии установленных несущих реек устанавливают подвесы. Первый подвес крепят на расстоянии 0,6 м от стены, а последующие – с шагом 1,2 м. В пружинных подвесах тяга с ушком крепится к потолку, а тяга с крючком зацепляется к несущей рейке. В ней есть специальные отверстия.
- Затем с шагом в 0,6 м между направляющими устанавливают длинные поперечины. Крепят их замковыми соединениями на торцах, вставляя в прорези на несущих рейках.
- Последними устанавливают короткие рейки 0,6 м.
- В ячейки монтируют растровые или панельные светильники.
- В самую последнюю очередь закладывается декоративная плита.
Видео монтажа комплектующих для потолка Армстронг:
Несмотря на все разнообразие комплектующих материалов, многие вполне обходятся обычными рейками Т15 или Т24. Этот профиль позволяет использовать панели из самых разных материалов.
Монтаж потолка Армстронг своими руками
Проектирование потолка Армстронг
- Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
- Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
- Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
- Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
- Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
- Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
- Обозначьте расположения светильников.
- Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.
Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.
Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.
Подготовительные работы перед монтажом потолка Армстронг
- Закончите все строительные работы в помещении.
- Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
- Проведите через середину потолка две линии, параллельные стенам комнаты.
- Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
- С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
- Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
- С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
- Подведите к местам установки светильников провода.
Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.
Крепление элементов подвесного потолка Армстронг
- Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
- Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
- Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
- Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
- Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
- Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
- После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
- Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
- Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
- Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
- Выполните монтаж светильников потолка.
- Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
- Укладку плит начинайте с середины потолка.
- Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.
Как устанавливаются подвесы
Установка потолочной конструкции, ремонт
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.

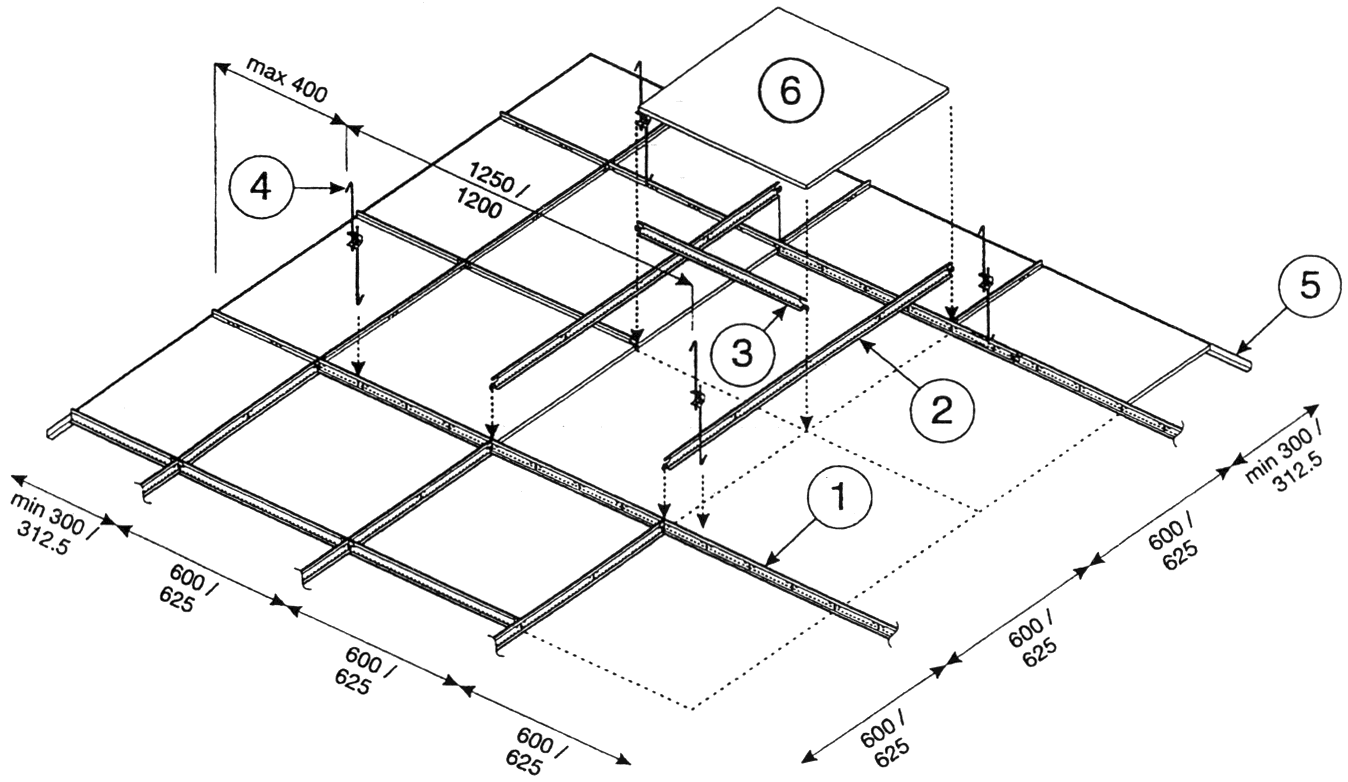

Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Монтаж потолка Армстронг
Потребное количество подвесов
Расчет необходимого числа подвесов выполняется с помощью циркуля. Так как подвесные крепления монтируются только к 120 см балкам, необходимо отметить на развороте циркуля 120 см в масштабе и точками нанести в шахматном порядке метки для крепежа. Объем или штуки получаем пересчетом.
Наиболее важный элемент расчета — это потребность в определении количества подвесов для потолка Армстронг на м2. Зачем? Чтобы убедиться в надежности крепления. Есть определенные нормы безопасности, определяющие предельную нагрузку на подвес в квадратах и массе конструкции. Одно то, что вес м2 может колебаться в пределах 2,5-8 кг, накладывает определенные ограничения на минимальное число точек подвеса.
После того как будет выполнен расчет общей длины профилей, определяется суммарная масса всех деталей подвесной потолочной конструкции. Ее делят на число точек подвеса. Для каждого типа панелей существуют свои ограничения, которые можно узнать из технических характеристик Армстронг. По сути, если соблюдать расстояние между точками крепежа в 120 см, то гарантированно за пределы ограничений не выйдешь.
Производитель, как правило, предлагает несколько типов подвесов, рассчитанных на разную нагрузку, но мастера-облицовщики обычно не вдаются в детали и просто увеличивают число точек крепежа на коэффициент 1,2.
Как устроен подвесной потолок «Армстронг»
Подвесной поток «Армстронг» – это запатентованная система, которая представляет собой следующую простую, но эффективную конструкцию:
- Направляющие Т-образного сечения, которые монтируются в монтажном горизонте в ортогональном направлении по отношению друг к другу, образуя прямоугольники и квадраты с габаритами от 300 х 300 мм до 600 х 1200 мм для монтажа облицовочных плиток.
- Профильные направляющие, которые устанавливаются между продольными несущими элементами. Имеют тот же Т-образный профиль, но не снабжаются отверстиями для подвесов. Монтируются на выступающие полки продольных профилей.
- Угловые профили, которые обрамляют всю подсистему. Крепятся к стенам по периметру комнаты. Представляют собой металлические уголки с полимерным покрытием и отверстиями для монтажа к строительной конструкции на саморезы.
- Подвесы для фиксации профильных элементов к низу плиты перекрытия. Оснащаются крючками-зацепами, а также резьбовыми сопряжениями для корректировки высоты монтажного горизонта.
- Главный конструктивный элемент подвесного потолка «Армстронг» – это плитки, которые образуют декоративную поверхность конструкции. Укладываются в каждую клетку, образованную направляющими, с обратной стороны подсистемы.
- Лампы, диффузоры для вентиляции, динамики для радио оповещения и другие приборы, которые должны монтироваться в помещениях для нормальной эксплуатации, согласно проекту и требованиям СНиП.
Со времён изобретения и внедрения данной системы, принципиальная схема устройства потолка «Армстронг» практически не менялась. С годами совершенствовались лишь материалы направляющих, типы осветительных приборов, а также сами декоративные плитки.

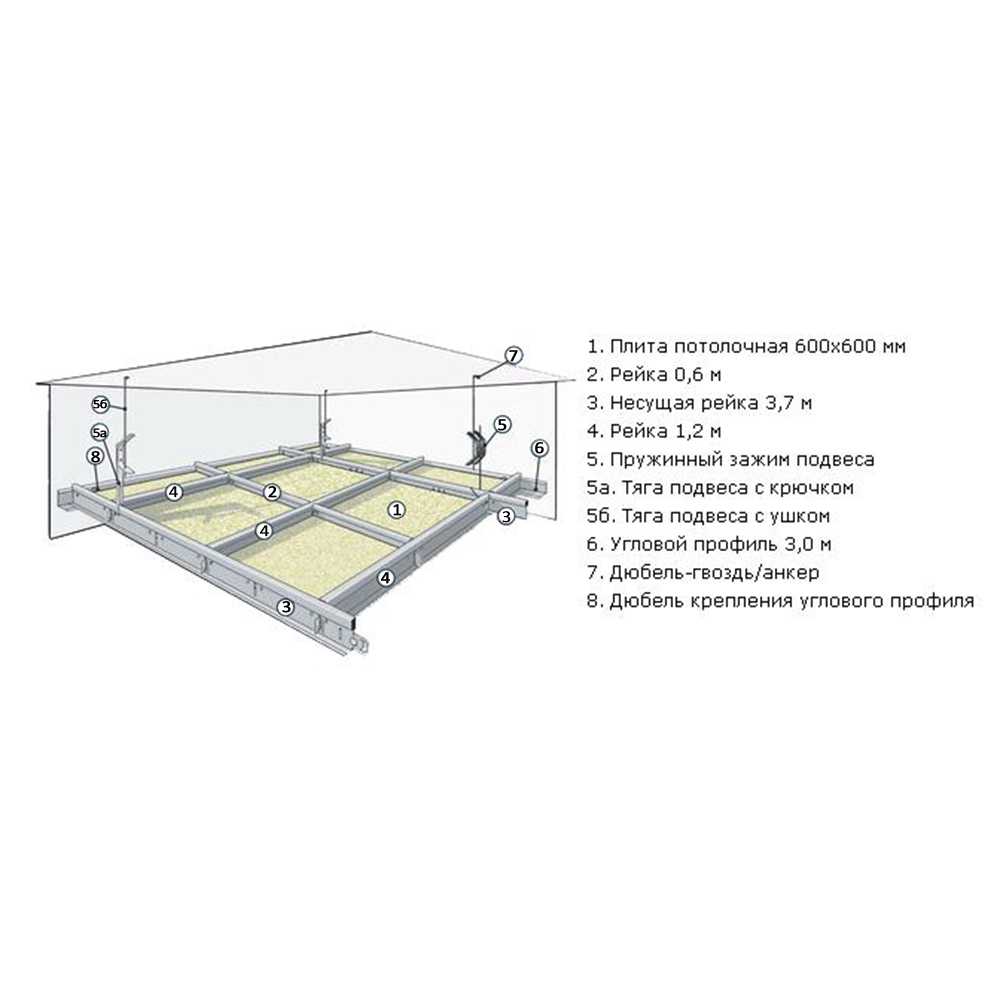

Основное устройство потолков Армстронг
Вспомогательные материалы
Каркас крепится к потолку через подвесы. Армстронг предлагает целую серию крепежных элементов, рассчитанных на разные нагрузки и диапазон регулирования высоты. Их можно разделить на такие группы:
- Зажимные быстроподвесы. В них лепесток-пружина фиксируется на металлической тяге на определенной высоте. Наиболее распространены в бытовом строительстве.
- Нониус-подвесы.
- Резьбовые подвесы. Металлический прут-тяга имеет резьбу с гайкой. Используются для тяжелых конструкций.
- Регулируемые тросики. Применяются для облегченных вариантов и при значительном занижении подвесного потолка относительно основания.
Разнообразие подвесов
Для крепления к стенам и в потолок используют пластиковые дюбели или металлические анкера.
Расчет потолка Армстронг
Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:
- Выяснить, какая цена будет на подвесной потолок Армстронг.
- Подсчитать расход материалов.
- Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.
Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).
Теперь по плитам
Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы. Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают
И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида
Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.
К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:
- Обрезной ряд должен находиться у дальней от входа стены.
- Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).
Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:
- Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
- профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
- продольного (1200 мм) – 1,60 м/кв. на м потолка;
- поперечного (600 мм) – 0,80 м/кв. на м потолка;
- периметрального (3000 мм) – 0,5 м/кв. на м потолка;
- подвесов – 0,6 шт./кв. на м потолка.
- С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
- несущего надо – 0,84 м/кв. на потолочный метр;
- продольного – 1,68 м/кв;
- поперечного – 0,87 м/кв;
- периметрального – 0,5 м/кв;
- подвесов – 0,7 шт./кв.
Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.
Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.
Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.
Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения
Меняем поврежденные модули правильно
Потолок Армстронг – модульная конструкция. Соответственно, распространенный вид поломки для нее – выход из строя одного или нескольких модулей. Менять элементы потолка следует правильно, учитывая особенности изменения потолочных плит во время эксплуатации. Когда потолок использовался долгое время, его цвет мог несколько измениться. Если замена модуля происходит на видном месте, отличие по цвету бывает заметным. Чтобы этого не случилось, поменяйте местами элементы конструкции. Старые плиты, имеющие оттенок, аналогичный остальному покрытию, поставьте на место поврежденных деталей. Новые купленные модули поставьте в том месте, где они будут наименее заметны.
Потолки Армстронг: расчет системы
Целью расчета является выбор оптимальной конфигурации конструкции и определение количества необходимых материалов. Это выполняется в соответствии со следующими правилами.
- Вначале рассчитывают периметр. Для этого измеряют длины всех стен, а сумму округляют до значения, кратного трем (в большую сторону). При этом нужно учитывать, что стеновой профиль в углах можно сгибать, надрезая одну сторону. Плиты режут не более половины их ширины (то есть минимум до 300 мм). В противном случае образуются ячейки, требующие лишнего расхода материалов.
- Допускается постепенно уменьшать ширину плит вдоль стен. Это не портит внешний вид потолка Армстронг и не влияет на увеличение расходов, так как все используемые материалы сравнительно дешевы.
- Ряд с обрезанными плитами располагают вдоль противоположной от входа стены.
- Для того чтобы получить правильную раскладку плит необходимо ширину обрезка прибавить к ширине цельной плиты, затем разделить пополам полученный результат. Плитки такой ширины располагаются вдоль противоположных стен. При этом не увеличивается количество ячеек каркаса.
- Несущие профили крепят к коротким стенам. Это делает конструкцию прочнее и удешевляет монтаж.

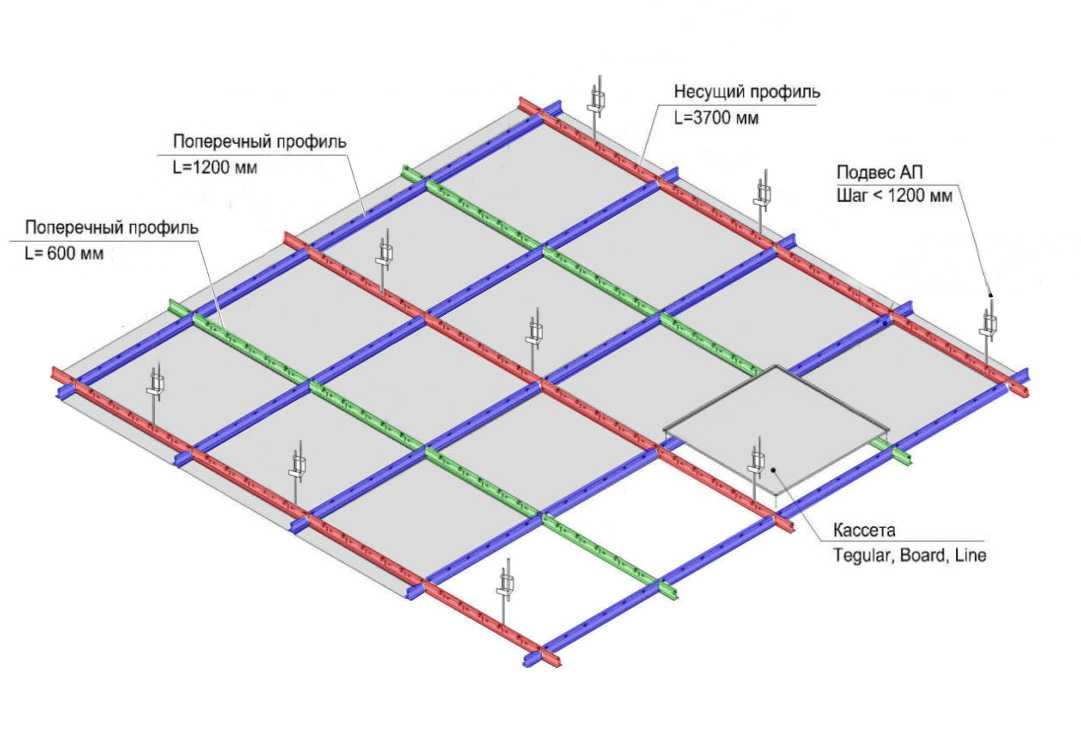

Схема крепления профилей потолка Армстронг
Во время расчета ориентируются по нормам расхода основных материалов, которые для помещений прямоугольной формы (квадратных или с соотношением сторон ¾) следующие:
- профиль несущий – 3700 мм на 0,8 м² потолка;
- профиль поперечный – 600 мм на 0,8 м²;
- профиль продольный – 1200 мм на 1,6 м²;
- профиль периметральный – 300 мм на 0,5 м²;
- подвес – 0,6 шт. на 1 м².
Для комнат с другим соотношением сторон нормы расхода увеличиваются примерно на 10%. Все расчетные значения необходимо округлить до величин, равных стандартным длинам профилей. Крепление периметрального профиля выполняется с шагом 0,3 – 0,6 м (в зависимости от материала стен и нагрузки потолка). Отсюда рассчитывается количество дюбель-гвоздей. Армстронг потолки, размеры которых превышают 100 м², рассчитываются с помощью специальной программы.
Высота потолка армстронг. Достоинства и недостатки потолка «Армстронг»
Несколько слов о потолках
Конструкция потолка Армстронг
Чтобы досконально разобраться как осуществляется технология монтажа этих популярных потолков, нам нужно вначале понять, что же представляет собой потолок Армстронг.
Конструкция каркаса
Потолок типа «Армстронг» представляет собой одну из разновидностей подвесного потолка. Это значит, что его металлический каркас подвешивается на потолочное перекрытие на определенной высоте, а на каркас монтируются основные элементы потолка.
По своей конструкции потолок Армстронг относится к потолкам с открытым профилем. Это значит, что элементы каркаса не скрываются за обшивкой, а находятся снаружи и являются неотъемлемой частью дизайна всего потолка.
В качестве основного элемента потолков Армстронг используются плиты из минерального прессованного волокна (иногда их называют кассетами).
Кассеты для потолков Армстронг выпускаются двух типоразмеров:
- Квадраты 600х600 мм;
- Прямоугольники 1200х600 мм.
Материал для кассет может быть как стандартным, так и влагостойким. Инструкция по монтажу потолочной конструкции Армстронг предусматривает установку таких влагостойких кассет в помещения с высоким уровнем влажности, а также в те помещения, в которых существует риск попадания влаги на потолок.
Разновидности плит для потолка
Причины популярности
Потолки Армстронг традиционно используются в офисных и промышленных зданиях. Однако проявив фантазию и подобрав потолочные плиты с подходящим рисунком и текстурой, мы можем смело монтировать такой потолок в жилое помещение.
Армстронг – красивый и практичный
При этом потолок будет не только достойно выглядеть, но и отлично выполнять вполне утилитарные функции:
- Потолок Армстронг, равно как и другие подвесные потолки, отлично маскирует дефекты и неровности потолочного перекрытия, а также – скрывает коммуникации, такие как трубы и провода.
- Схема монтажа потолочной системы Армстронг позволяет вмонтировать в него встроенные осветительные приборы, вентиляционные решетки, элементы системы пожаротушения и т.д.
- Ряд систем потолков Армстронг обладает повышенными звукоизоляционными характеристиками. Также выпускаются плиты для потолков из негорючего материала, что дает возможность существенно повысить пожаробезопасность помещения.
При этом потолок отличается достаточно простой и понятной конструкцией. Так что разобраться, как монтировать потолочную систему Армстронг, сможет практически каждый мастер.
Именно анализом технологии монтажа потолков Армстронг мы сейчас и займемся.
Пошаговая инструкция по демонтажу потолка Армстронг
Плюсы и минусы потолков Армстронг
Содержание материала
Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.
Подвесной потолок Армстронг семейства Trulok
Достоинства потолков Армстронг:
- невысокая цена;
- хорошая звуко- и теплоизоляция;
- большой выбор материалов плит позволяет создать любой дизайн;
- не требуется предварительная подготовка потолка;
- простой монтаж, не требующий привлечения специалистов;
- возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
- простая установка встроенных светильников;
- возможен демонтаж и повторное использование (система потолка полностью разборная).
Потолок Армстронг с плитами из натуральной древесины
Недостатки такой конструкции заключаются в том, что она:
- понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
- не подходит для помещений нестандартной формы;
- не защищает от протечек;
- боится влаги, органические плиты размокают и деформируются.
Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.
Цены на потолок «Армстронг»
потолок «Армстронг»
По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко
