Схемы установки солнечного коллектора
В автономных системах обогрева и горячего водоснабжения обязательно нужно использовать накопительный бак для аккумуляции тепловой энергии. Связано это с тем, что распределение тепла, которое генерирует гелиоустановка, не пропорционально расходу энергии. Поэтому полученные ресурсы сначала аккумулируют в специальной емкости, а потом только потребляют по мере необходимости.
Специалисты рекомендуют использовать для этой цели стандартный накопительный бак для системы горячего водоснабжения или, как альтернативный вариант, — буферную емкость из автономной отопительной системы. Грамотно построенная конструкция подразумевает соединение коллектора с дополнительным теплообменником, который напрямую контактирует с накопительным баком. Существует пять проверенных на практике схем подключения оборудования.

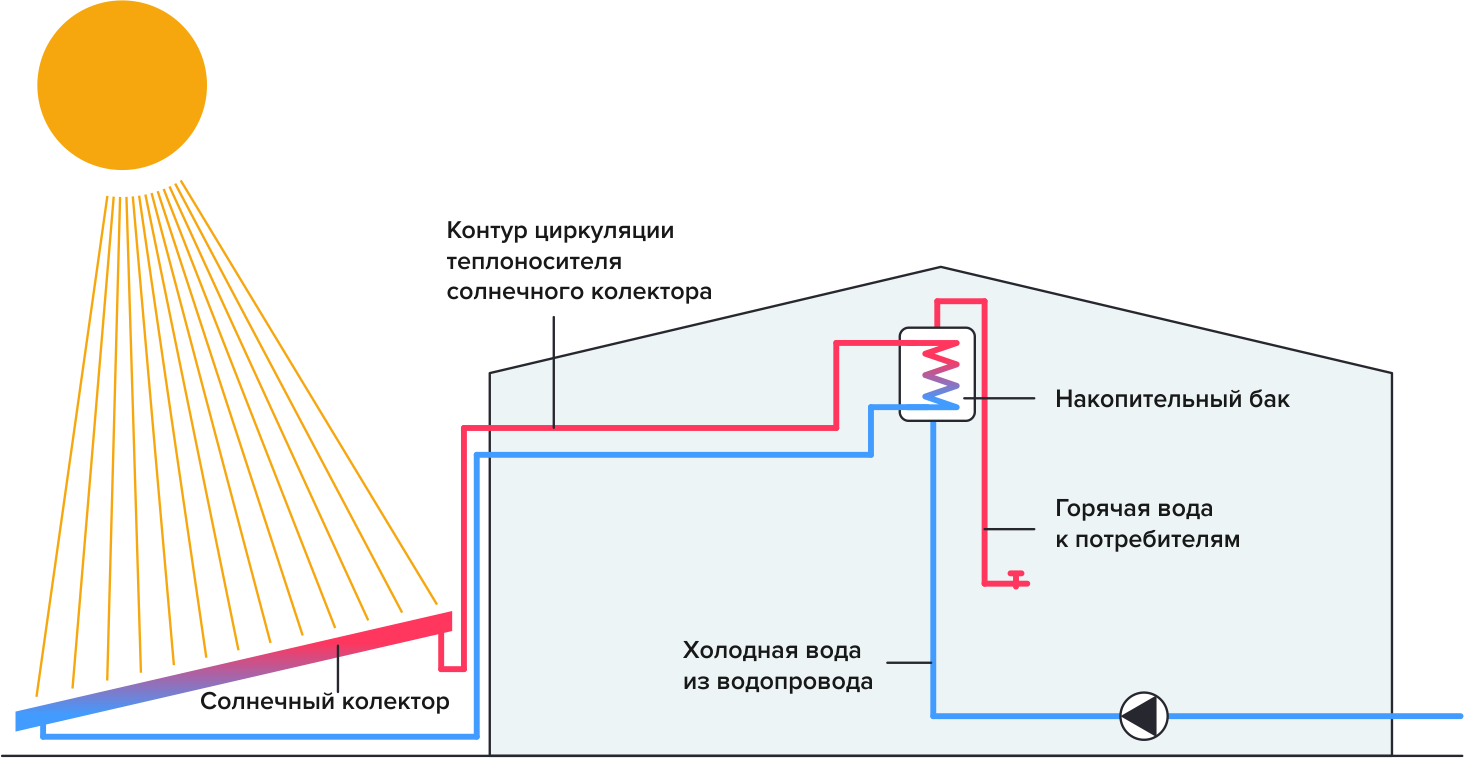

№1. ГВС с естественной циркуляцией материала-теплоносителя
Данная схема используется преимущественно на малых площадях (например, для летнего душа), но вполне применима и для небольших строений — бани или дачного домика. Солнечный коллектор нужно установить ниже уровня накопительного бака не более, чем на 1 метр. Благодаря этому будет обеспечена естественная циркуляция жидкости в системе. Для соединения аккумулирующей емкости и коллектора желательно использовать трубы на ¾ дюйма.
Если вы планируете использовать горячую воду в вечернее время, накопительный бак нужно утеплить или купить готовую емкость, функционирующую по аналогии с термосом
Обратите внимание, что слой утеплителя не должен быть меньше 10 см. Это самая доступная схема подключения солнечного коллектора, однако она имеет один недостаток — минимальную инерционность
При минусовой температуре окружающей среды воду придется сливать, чтобы не допустить разгерметизации водопроводных труб.
№2. Зимний вариант установки солярного коллектора для ГВС
В данном случае теплоноситель для солнечных коллекторов — антифриз. Это позволяет избежать замерзания воды в трубах зимой. Но здесь нужно использовать аккумулирующую емкость косвенного нагрева с медным змеевиком. Непрерывная циркуляция жидкости происходит непосредственно между внутренними магистралями гелиосистемы и змеевиком, установленным в накопительном баке.
Данная схема монтажа рассчитана на естественную циркуляцию, но желательно «прогонять» теплоноситель для гелиосистем принудительно, используя циркуляционный насос. Дополнительно нужно установить расширительный бак.
№3. Схема подключения коллектора для отопления дома
Этот вариант подразумевает использование емкости косвенного нагрева, которая работает на твердом или «голубом» топливе. Поздней весной и летом котел можно отключать, поскольку воду будет нагревать коллектор. А вот зимой эффективность гелиосистем в северо-восточных регионах России не очень велика, так как интенсивность солнечного излучения минимальна. По этой причине коллектор используют в качестве источника дополнительного подогрева к отопительным системам.
Но даже в этом случае владелец дома получает возможность более рационально расходовать традиционные энергоресурсы. Чтобы обеспечить отопление дома в зимний период при помощи только одного солнечного коллектора, габариты всей конструкции должны составлять не менее 30–40% от площади здания.
№4. Монтаж гелиосистемы для отопления и ГВС
Типовая схема подключения объединяет сразу два варианта, то есть подходит одновременно для организации автономного отопления и горячего водоснабжения. Здесь применяется двухконтурная теплоаккумулирующая емкость— помимо медного змеевика, монтируется также дополнительный внутренний резервуар.
Такая схема установки дает возможность отделить техническую жидкость от питьевой воды. Для автоматизации процесса нагрева теплоносителя в систему интегрируют специальный контроллер солнечного коллектора, который позволяет избежать перерасхода энергоресурсов за счет контроля над температурой теплоносителя в гелиосистеме и температурой воды в буфере.
№5. Установка коллектора для подогрева бассейна
Данная схема не подходит к системе отопления, а используется, когда необходимо нагреть воду в открытом бассейне переносного типа. Чтобы обеспечить циркуляцию жидкости, допускается использовать стандартную погружную помпу. Если на вашем участке находится стационарный бассейн, для большего удобства оборудование лучше подключить к бытовой автоматизированной насосной станции.
Принцип работы
Теплоноситель, который разогревается котлом до нужной температуры, поступает в подающую гребенку коллектора и далее через трубопроводы распределяется по отопительным приборам.
При поступлении в радиатор, жидкость частично охлаждается, после чего поступает в обратную гребенку, а потом к котлу; происходит равномерное нагревание радиаторов, а система поступления и подачи закольцовывается.
В случае, когда распределительная гребенка установлена на каждом этаже здания, появляется возможность получить автономное управление всех поэтажных контуров. Это позволяет не только регулировать температуру на каждом этаже, но и в случае надобности отключить отопление в том или ином помещении.
Таким образом, облегчается ремонт и обслуживание радиаторов и других отдельных элементов отопительной системы.
Установка распределительного коллектора позволяет более эффективно использовать систему отопления, регулировать температуру и давление теплоносителя в трубопроводах.
Расчёт мощности и этапы монтажа
Переход на солнечную энергетику не приемлет спешки и поверхностного подхода. Зачастую выводы о целесообразности установки гелиосистемы можно сделать только через несколько лет наблюдений и расчётов.
К сожалению, полагаться на инсоляционные карты не имеет особого смысла, ибо местные погодные условия могут сильно искажать среднестатистические показатели. Поэтому первое, что нужно сделать — самостоятельно составить отчёт по интенсивности солнечной радиации в месте установки коллекторов. Для измерений используют пиранометры, в пределах 5 тысяч рублей можно приобрести бюджетный прибор с достаточным набором функций.
Пиранометр
Измерения следует проводить в разное время суток с периодичностью около недели в течение всего года. В процессе замеров нужно учитывать угол наклона и ориентацию коллекторов. Полученные данные в итоге сверяются со статистикой гидрометцентра о процентном содержании пасмурных дней в году.
Чтобы обеспечить высокую эффективность работы гелиоустановки, следует рассматривать самый негативный сценарий, то есть принимать за точку отсчёта наиболее продолжительный период с самой низкой освещённостью. В идеале можно сделать поправку на вероятность возникновения ещё более неблагоприятных погодных условий, пользуясь метеорологической статистикой за последние 15–20 лет. Полученные данные о поступающей солнечной энергии помогут установить необходимую общую площадь абсорбционного поля и определиться с количеством коллекторов, которые необходимо приобрести.
Как упоминалось, коллекторы очень редко используют как основной источник нагрева, обычно они играют вспомогательную роль. Но долю участия рассчитать можно, она указывается в виде процентной части от совокупной мощности энергосистемы дома или его теплопотерь. Получив требуемое количество киловатт, его умножают на оптический КПД абсорберов, добавляют несколько коэффициентов — поправок на ориентацию, наклон, температурный режим, а также запас надёжности.
По «чистому» значению генерируемой мощности подбирается:
- нужное число коллекторов определённой модели и в среднем по одному резервному солнечному коллектору на 10–15 находящихся в работе;
- система трубопроводов с рекомендуемой производителем пропускной способностью и термостойкостью;
- циркуляционная группа, запорная арматура, прочие вспомогательные устройства;
- объём и место размещения аккумуляторного бака. В системах с суточным накопителем или мощностью теплового отбора более 20 кВт имеет смысл строить изолированные бетонные резервуары объёмом от 15–20 м3.
Для самостоятельного монтажа и обслуживания необходимо составить проект системы, выделить место для размещения вспомогательных устройств и закрепить солнечный коллектор на южном (для северного полушария) склоне кровли с учётом рекомендаций поставщика техники по части ветровых нагрузок. Не забывайте, что приобретая полный комплекс оборудования у одного дистрибьютора, вы получаете возможность бесплатно составить если не проект отопительной гелиосистемы, то как минимум список хорошо совместимого оборудования и комплектующих.
Устройство плоского коллектора
Эти установки имеют простую конструкцию. На металлической раме закрепляется основание. На основание укладывается теплоизоляция также изолируются и стенки корпуса. Дальше укладывают материал, который хорошо поглощает солнечное излучение, превращая его в тепло (абсорбер). Этот слой темного цвета. Сверху закрепляют трубы, по которым течет жидкость. Все это закрывают закалённым стеклом.
Принцип действия плоских солнечных коллекторов
Солнечный свет проходит стекло и попадает на поглощающий слой, который нагревается, превращая солнечную энергию в тепловую энергию. Это тепло передается жидкости, циркулирующей по трубкам .
Подходящее помещение для котла
Согласно нормам, нагревательное оборудование на газообразном топливе необходимо устанавливать в автономное помещение, имеющее вентиляцию и дымоход. Размер помещения для напольных приспособлений необходимо выбирать из расчета 4 кв. м площади при мощности оборудования до 30 кВт. Оно так же должно иметь объем не менее 8 м3.
При отсутствии свободных площадей, существуют газовые котлы, монтируемые на стену и имеющие относительно небольшие габариты. Эффективность работы обеспечит правильный расчет мощности. Настенные элементы допускается устанавливать в любом помещении, которое имеет вытяжную шахту и оборудованный дымоход.
Распределительный коллектор отопления
Налаженная работа любой системы отопления будь-то жилого дома или квартиры, является ключевым вопросом и соответственно задачей, которую каждый склонен решать по-своему. На сегодняшний день самым распространённым способом достижение максимально продуктивного функционирования отопительных систем можно назвать использования распределительных коллекторов, главная задача которых состоит в наиболее пропорциональном распределении тепловых потоков выделяемых различными теплоносителями. Кроме этого такая технология имеет массу других преимуществ и особенностей, которым и будет посвящена данная статья.
Принцип работы коллектора
Обогрев пола происходит следующим путём: поступающая по трубам вода отдаёт тепло в окружающее пространство. Тёплый пол может быть основной отопительной системой в доме и вспомогательной. При этом коллектор – эргономичный прибор, эксплуатация которого не требует особых знаний и подготовки. Работа при таком способе обогрева помещения организовывается следующим образом:
- теплоноситель с температурой 60–80 градусов поступает от источника теплоснабжения через термостатический клапан в коллектор.
- от распределителя поступает такой же поток теплоносителя, что и от термостатического клапана. Разница только в температуре обратки она ниже температуры поступающей жидкости.
- клапан оборудован специальной головкой, регулирующей температурный показатель от 20 до 70 градусов.
- в подающий коллектор, расположенный внизу, прибывает теплоноситель, который уже немного охладился. Небольшая часть воды проникает в распределитель, а потом реверсируется в первичный контур.
- смешавшиеся 2 потока подаются на смесительный насос, а после распределяются по секторам циркуляционной системы.
- по той причине, что выполнить контуры одинаковой длины и с одинаковой отопительной нагрузкой не представляется возможным, необходима балансировка термостатического клапана. Если же оставить трубы разными, то вода из длинной трубы будет значительно отличаться от жидкости из короткой трубы (в длинной холоднее). Баланс достигается при настройке желаемой температуры подачи жидкости и регулировке головки.
- расходомеры отвечают за корректировку отопительных контуров. Они задают уровень потока воды через контур. Также настройка системы отопления происходит при помощи расходометров. Общее устройство коллектора выглядит так:
Какой должна быть площадь коллектора? Формула расчета
Площадь солнечных коллекторов зависит от необходимой для нагрева воды или отопления мощности, интенсивности солнечного излучения для данной территории, КПД каждого коллектора, входящего в состав системы, доли энергии солнца в покрытии потребности в тепле, а также теплопотерь. Производители солнечных коллекторов рассчитывают их площадь и количество с помощью специальных программ, используя различные графики и диаграммы. Но для вычисления площади коллекторов небольшого для частного дома не обязательно углубляться в сложные и малопонятные расчеты, достаточно использовать формулу:
A=K•F•SF/(G•η), AW=1/(G•η), A=K•F•SF•AW,
А – площадь коллекторов, м2;
AW – приведенная площадь, которая способна генерировать 1кВт•час за один день, м2•день/(кВт•час);
Η – КПД одного коллектора, %;
G – полное излучение солнца за один день, характерное для данной местности, кВт•час/(м2•день);
К – коэффициент, учитывающий величину угла наклона коллекторов и их ориентацию относительно сторон света (выбирается из таблицы);
F – энергия, необходимая для нагрева воды или отопления дома на одни сутки, кВт•час/день;
SF – доля энергии солнца в покрытии потребности в тепле, %.
Доля солнечной энергии – это та часть энергии, которую производит солярная установка, от общей энергии, затрачиваемой на обогрев или нагрев воды. Обычно ее значение составляет от 60 до 70% от годового потребления энергии. Солярные установки с большей долей солнечной энергии используются в паре с вспомогательными газовыми котлами, работающими на низком уровне.
Данные, необходимые для проведения расчета площади, могут значительно отличаться между собой в зависимости от типов коллекторов, их моделей и производителей.
Как подключить котёл к напольной магистрали?
Материалы для теплого водяного пола
Функциональные основы и базовые разновидности коллекторов
устройство, конструкция, использование ( отпление воды), установка, монтаж — советы, рекомендации по эксплуатации
Солнечный коллектор представляет собой устройство, с помощью которого энергия солнца преобразуется в тепловую энергию. Коллектор используется для получения горячей воды, обогрева помещений, поддержания необходимой температуры воды в бассейне и т.д. В этой статье я расскажу вам о солнечном коллекторе: что это такое, как его сделать, установить и использовать.
В древности люди поклонялись солнцу, считая его божеством. На сегодняшний день люди уже давно научились использовать солнечное тепло: в бочках нагревают воду для летнего душа, шторы на окнах открывают пошире, чтобы в комнате было светлее. Рассмотрим на практике один из вариантов использования солнца — устройство солнечного коллектора.
Коллектор состоит из короба, радиатора из металлических труб, стекла и утеплителя.
Технология сборки коллектораДля начала сделаем короб для коллектора. С этой целью можно использовать толстую фанеру, дерево или сваренный короб из металла. Учтите, что от размеров короба зависит его емкость: чем больше короб, тем больше воды в нем будет нагреваться.
Расскажем подробно, как сделать из толстой фанеры коллектор следующих размеров: ширина 100 см, высота, 170 см, толщина короба 20 см.
Материалы и инструменты:
- Лобзик
- Шуроповерт
- Саморезы
- Силикон сантехнический
- Трубы водопроводные (металлические, тонкостенные, 16?1.5 мм)
- 2 резьбы на 1 дюйм
- Фанера 12 мм
- Брусок 50?50 мм
- Утеплитель (минеральная вата)
- Лист оцинковки
- Рейки (две рейки длиной 170 см и две — 100 см)
- Стекло толщиной от 10 мм, размеры — 95?165 см.
Порядок работ:
- Для начала раскраиваем фанеру лобзиком. Нам нужно получить лист следующих размеров: ширина — 100 см, высота — 170 см.
- Далее выкраиваем еще два куска с размерами 170?20 см и 100?20 см. Таким образом, у нас получается основа короба.
- По углам самого большого куска размером 100?170 см прикручиваем саморезами четыре куска бруса высотой 19 см. В результате выходит конструкция, напоминающая стол на коротких «ножках».
- Прикручиваем еще четыре куска бруса, соединив «ножки» между собой в замкнутый прямоугольник. Эти куски прикручиваются так, чтобы они плотно лежали на большом листе.
Действуем по следующей схеме:
- Далее укладываем на дно минеральную вату, а на сам утеплитель — лист оцинковки. Лист следует вырезать так, чтобы он помещался внутрь короба, оставляя края бруса свободными. То есть, возвращаясь к схеме, лист оцинковки должен закрывать желтый цвет на рисунке, оставляя свободным коричневый.
- Переходим к трубам. Можно соединить металлические трубы резьбовыми соединениями, но лучше, во избежание подтеканий, сварить их газосваркой. Если у вас нет газосварки, сделайте заказ на проведение работ в ближайшем сварочном цеху. Радиатор должен иметь следующие размеры: ширина — 85 см, высота — 155 см. Расстояние между трубами будет составлять 2-3 см. Конструкция выполняется в форме змеевика, концы которого (входное и выходное отверстия) имеют резьбовое соединение на 1 дюйм и выходят за края короба.
- Красим внутренние стенки бруса, оцинкованный лист и радиатор черной краской.
- Закрываем короб стеклом: на брус наносим силикон и укладываем сверху стекло. Наносим силикон сверху на стекло и открытый брус, прижимаем его деревянными рейками. Концы реек предварительно стоит подрезать под углом 45? для лучшей стыковки.
- Прикручиваем рейки к брусу.
Все, в принципе коллектором можно пользоваться.
Рекомендации по установке и эксплуатации коллектора
Устанавливаем коллектор в таком месте, где он будет постоянно находиться под лучами солнца.
Теперь осталось только подключить к устройству воду и отвести от него линию на потребителя. (Подробное описание технологии врезки можно найти здесь).
В итоге вы будете получать горячую воду из своего коллектора. Для того чтобы увеличить объем получаемой горячей воды, можно соорудить несколько коллекторов и компенсатор. Компенсатором может служить металлическая 200 литровая бочка, размещенная недалеко от коллекторов и надежно теплоизолированная.
Установка батареи
После произведения всех расчетов начинают выполнять основную работу. Первое, что нужно сделать — обработайте антисептиком все компоненты конструкции, состоящие из древесины. Если части модулей сделаны из металла, их обрабатывают антикоррозийным веществом. Для этой цели проще всего использовать мастику, применяемую для защиты днищ автомобильного транспорта.
После высушивания обработанных компонентов их нужно собрать в единую конструкцию. Далее осуществляется укладка металлопластиковых труб, закрепляемых посредством специальных держателей.
Чтобы трубные конструкции свободно проходили через борта коробов в них сверлят дыры. Делать их нужно сверху и снизу модуля. В первом случае, отверстие применяется для захода нагретой жидкости, а во втором для прохладной.
Чтобы монтировать несколько секций по вертикали или одну большую, где будут уложены несколько спиралей, нужно нижний вход каждой из них соединить с верхним входом лежащей внизу. Необходимо придерживаться этого принципа при коммутировании отсека. Нижний конец подключается к общему коллектору, применяемому для подачи прохладной жидкости.
Верхние концы труб верхнего горизонтального ряда секций подключается к трубе-коллектору, используемой для подачи подогретой жидкости.
Помните, что спиральный коллекторный контур допустимо устанавливать на металлический лист, монтируемый рядом со зданием. Главное, чтобы он монтировался с южной стороны постройки. Основание из металла ускорит нагрев жидкости и будет способствовать сохранению температуры в трубопроводе, поскольку обладает отличной теплопроводностью и теплоемкостью.
Солнечный коллектор также можно уложить в коробах на кровле
При этом важно, чтобы они лежали параллельными рядами по всей площади крыши
Самодельный накопитель тепла — смотреть видео:
Как сделать гребёнку?
Мастера, желая сэкономить финансы на коллекторе для тёплого пола заводского производства, предпочитают собрать оборудование своими руками. Для этого используют комплект фитингов из латуни, из сшитого полиэтилена или из полипропилена.
Для обогрева небольшого помещения используют регулирующую систему из одного трёхходового или двухходового клапана. Количество переходников должно соответствовать числу напольных контуров.
- Латунные фитинги соединяются в одну линейку резьбовым методом. Оборудование из полипропиленовых переходников собирают с помощью пайки.
- Трёхходовые или двухходовые смесители устанавливают на обратном контуре, на каждом патрубке для охлаждённой жидкости. Смесители оборудуют термоголовками. Они контролируют и регулируют температуру теплоносителя в системе обогрева.
- Циркуляционный насос устанавливают около котла на холодной трубе.
- С правой стороны системы фитингов, соединённых в линейку, закрывают концевой трубкой. Её устанавливают и на холодный, и на горячий коллекторы.
- Если на каждом контуре установить шаровые краны, то температуру теплоносителя можно регулировать вручную.
Для установки напольного отопления, которое состоит из 5 и более контуров рекомендуют использовать заводской коллектор. Предварительно определяют мощность системы, степень проходимости трёхходовых клапанов и наполняемость магистрали.
Приобретают гребёнку для тёплого пола, которая настроена на определённые параметры. Мощность напольного обогрева самостоятельной сборки просчитать непросто. Возможны аварийные ситуации.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
Коллекторы для отопления: разновидности устройств
Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.
По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.
Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.
Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки
Селективное покрытие для солнечных коллекторов
Независимо от того, какие конструктивные особенности будет иметь солнечный коллектор, эффективность его работы определяется селективным покрытием, влияющим на светопоглощающие способности теплоприемников.
При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:
- черный хром;
- оксиды металлов и, прежде всего, оксид меди;
- газовая сажа;
- черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
- можно выполнить так называемое «воронение» стали, при котором создается зеркальная поверхность.
Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.
Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16, которые являются оптимальными.
Также при выборе следует учитывать и срок службы покрытия, который определяется способностью сопротивления таким негативным факторам, как влажность, воздействие солнечных лучей и высоких температур.
Необходимые инструменты и материалы для монтажа солнечного коллектора
Установка солнечных коллекторов осуществляется под открытым небом. Следовательно, сама конструкция, трубопроводная система и все вспомогательные крепления со временем подвергаются разрушающему воздействию окружающей среды. На них могут появиться коррозии и деформации. Поэтому для установки используют только нержавеющие материалы.
Для монтажа солнечного коллектора используют следующие вспомогательные инструменты:
- кран или подъемник;
- строительные леса;
- кровельная лестница;
- страховочное оборудование – жилет, трос и т. д.;
- строительный уровень;
- вакуумный захват;
- изоляционный материал для труб.
От качества установки зависит надежность, эффективность и долговечность оборудования.
Принцип работы солнечных коллекторов
Принцип работы солнечных коллекторов является относительно простым.
Абсорбер
Первым элементом, «захватывающим» солнечные лучи является коллектор, а если точнее, то установленный в нем абсорбер.
Устройство поглощает излучение и преобразует его в тепло. Производительность системы зависит, главным образом, от типа абсорбера.
Часто используются батареи, оборудованные следующими типами поглотителей или абсорберов:
- Нормальный – мы его узнаем по характерному черному цвету. Этот тип поглотителя является не самым эффективным и имеет не очень хорошую обратную связь. Он может поглощать до 80% солнечного света.
- Селективный – устройство гораздо лучшего качества, которое гарантирует более высокую эффективность. Эффективно принимает лучи, его эффективность может достигать 95%.
Теплоноситель
Затем абсорбер нагревает теплоноситель, протекающий через батареи или панели. Чаще всего это обычная вода, которая может быть использована с весны до поздней осени. В зимнее время теплоносителем может быть только незамерзающая жидкость, которая защищает всю систему от возможного повреждения.
Теплоноситель работает в замкнутой системе и при нагревании поступает в бак. В баке он отдает свое тепло воде.
Охлажденный теплоноситель снова проходит через поглотитель и нагревается вновь с помощью солнечного света.
Разновидности
Сегодня используются плоскопластинчатые и вакуумные типы гелиоустановок.
Плоскопластинчатые
Такие приборы отличаются простой конструкцией и дешевизной. Конструкция их следующая: пластина, которая улавливает солнечное излучение (абсорбера), прозрачное покрытие, теплоизоляция. На ту поверхность, которая находится на солнечной стороне, наносится черная краска или особое покрытие, например из оксида титана или черного никеля. Такой вид покрытия называется селективным.
Светопропускающее покрытие изготавливается из специального профильного поликарбонатного листа или закаленного стекла, которое практически полностью очищено от примесей из металла. Все зазоры и просветы между корпусом коллектора и прозрачной крышкой герметизируются, что приводит к снижению теплопотерь вследствие конвекции.
В воздушных коллекторах воздух, выступающий в качестве теплоносителя, омывает непосредственно абсорбер — с одной или двух сторон. В приборах, которые работают на жидкостном теплоносителе (воде, масле, антифризе), к абсоберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.
Если не отбирать накапливаемое плоскопластинчатым коллектором тепло, то он сможет осуществить нагрев воды до температуры 190-210°С.
Для того, чтобы эффективность таких установок была выше, используются покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.
Вакуумные
В качестве абсорбера в таком коллекторе отыгрывает поверхность трубки, по которой протекает теплоноситель. При этом сама она помещена в круглый прозрачный кожух, из которого выкачан воздух. Получается, что каждая трубка с теплоносителем окружена вакуумом.
Правила выбора агрегата
При выборе подходящей модели важно сделать расчет солнечного коллектора для отопления
Также стоит обратить внимание на следующие параметры:
- Плоские модели самые прочные, но неудобные в ремонте. При поломке приходится менять всю систему адсорбции. Плоские агрегаты позволяют нагревать теплоноситель до температуры, которая на 20-40°С превышает показатели окружающей среды.
- Вакуумные разновидности чувствительны к внешним воздействиям. Хрупкие полые трубки легко повреждаются. Однако заменить одну трубку несложно. Эти модели намного эффективней работают зимой, чем агрегаты плоского типа.
- Воздушные коллекторы отличаются простой конструкцией и неприхотливостью в использовании. Они долговечные и хорошо переносят низкие температуры, но прогревают дом хуже.
- При выборе вакуумного агрегата учитывайте диаметр трубок. Чем больше длина и диаметр трубки, тем лучше преобразуется солнечная энергия. Оптимальный вариант – колбы длиной 200 см и диаметром 60 мм с внутренней прямой или U-образной вставкой.
- При выборе моделей с жидким теплоносителем учитывайте эффективность сохранения тепла в холодный сезон и во время коротких световых дней.
- Обязательно учитывайте несущую способность крыши при установке коллекторов на ней. В некоторых случаях каркас нужно дополнительно усилить.
