Самостоятельный монтаж камина

Нормы пожарной безопасности

Установить камин в доме без соблюдения НПБ (норм пожарной безопасности), значит, навредить самому себе. Тщательное соблюдение норм позволит сохранить предметы интерьера и дом в сохранности.

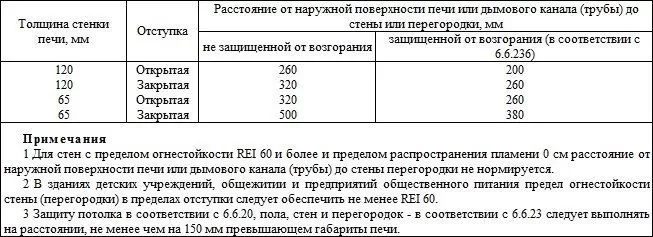

Схема противопожарных требований

Установку каминов в деревянном доме лучше предоставить профессионалам или работницам фирмы, где вы приобрели отопительное оборудование. Что же касается монтажа отопительного устройства в каменном доме, то его вполне можно выполнять самостоятельно, не боясь за сохранность постройки.

Нормы безопасности:

• Между печкой и горючими материалами должно выдерживаться минимальное расстояние в 0,5 м;
• Защищенные штукатуркой или миноритом стены хорошо переносят воздействие высоких температур. В этом случае расстояние между печкой и стеной можно сократить до 0,4 м;
• Между потолком и печкой должно выдерживаться расстояние в 1,2 метра;
• Между противоположной стеной и дверцами топки должно сохраняться минимальное расстояние в 1,5 метра;
• Подход к топочной дверце заделывается листом металла длиной 700 мм и шириной 5 мм.

Каменные конструкции домов не такие требовательные к безопасности монтажа, как деревянные. Возле их стен на расстоянии в 10-20 см могут размещаться даже теплогенераторы. Что касается дачных построек, то во время монтажа необходимо учитывать одну особенность: в городе процесс горения находится под постоянным контролем, чего не скажешь про дачу.

Противопожарные нормы для дымохода

Поэтому топку в этом случае нужно подбирать самую безопасную. Профессионалы рекомендуют увеличить требования к безопасному расстоянию дополнительно на 50%. Случайный уголек, вылетевший из печки после отъезда с дачи, может стать причиной пожара.

Постройка из кирпича

Пошаговая инструкция по установке кирпичного камина поможет даже начинающему мастеру создать прочную и функциональную конструкцию своими силами. Проще всего сделать угловой камин.

1. Подготовка. Фундамент заливают с тем расчетом, чтобы вокруг цокольного этажа печи оставалось по 5 см. Используют цементный раствор, тщательно выравнивают каминный фундамент, выверяют по уровню, накрывают полиэтиленом и оставляют до высыхания.
2. Выбор материала. Для создания такой печи необходим тщательно отобранный кирпич, одинаковый по высоте и ширине а также по цвету. Поверхность кирпичей не должна иметь повреждений, шероховатостей и других дефектов. Выбрать надо действительно лучший материал из возможного.
3. Подготовка глины. Глина для печей замачивается в воде с таким расчетом, что на 100 кирпичей понадобится 3 ведра раствора. Глину смешивают с чистым мелкозернистым песком в соотношении 1:1 или 1:2. Жирные глины требуют больше песка, из тощих придется, наоборот, вымывать лишний. Идеальная глина для печи, если из нее сделать шарик и бросить его на пол, сплющится, но не даст трещин, и уж тем более не раскрошится.
4. Подготовка кирпича. Каждый кирпич зачищается наждачной бумагой до полной гладкости поверхности. Затем они замачиваются в ведре с водой на несколько минут. Это нужно для того, чтобы кирпичи набрали воду. тогда кирпичи при кладке не будут забирать влагу из глиняного раствора и печь получится прочнее.
5. На фундамент укладывается рубероид в несколько слоев, сверху него — кирпичи. Монтаж каминов требует предельной точности в процессе кладки. Каждый ряд кирпичей должен находиться четко над предыдущим, а интервалы между кирпичами на всем протяжении строительства сохраняются равными 5 мм.
6. Первый ряд кирпичей укладывается ребром. Выкладывая печь постоянно нужно сверяться с уровнем — ряды должны быть строго горизонтальными. Углы в обязательном порядке должны быть прямыми.

7. Камин своими руками строится согласно чертежу с раскладкой на порядовку. После 3 ряда в конструкцию закладывают пару металлических штырей — к ним будет крепиться каминная решетка. Боковые порталы монтируются из половинок кирпичей.

8. Когда кладка готова, поверхность печи затирают средством для отделки печей и каминов.
9. Сооружение дымохода — самый ответственный этап. Здесь особые требования предъявляются и к раствору: никаких мелких камешков и мусора в нем быть не должно.
10. Место перехода трубы через кровельный пирог — наиболее трудный участок. Здесь необходимо устроить разделку — расширение кладки, которое необходимо для пожарной безопасности печи. Кроме кирпича разделку выполняют из железобетонной плиты с отверстием под размер трубы. Вообще, печь не обязательно оснащать кирпичной трубой, вместо нее иногда используют керамическую или асбестоцементную. Работы в этом случае упрощаются, но усложняется растопка камина, особенно если его давно не топили.
11. Каминный дымоход сооружается строго вертикально, внутренняя его поверхность должна быть идеально гладкой. Даже малейшие потеки глины внутри трубы необходимо аккуратно удалить влажной салфеткой.
12. Кровельный пирог закрывается специальным напуском, предохраняющим перекрытия кровли от перегрева и возгорания. Внешняя часть каминной трубы кладется уже не на глину, а на цементный раствор.
13. Топка печи должна быть не только функциональной, но и декоративной, поскольку она является центральным элементом камина. Наибольшей популярностью пользуются арочная и клиновидная топки.
14. Над каминной топкой устраивается дымовая камера. Между ними сооружается карниз, который, выступая, защищает комнату от искр и копоти.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Что такое длительное горение в отопительных печах

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

Печь на твердом топливе при наличии герметичной дверки можно перевести в режим тления

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Заслонки, шиберы должны быть герметичны (на фото дверка зольника печи Nordika)

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

В технических характеристиках должна быть строка о том, что данная модель поддерживает режим длительного горения. Также должно быть максимальное время на одной закладке в режиме длительного горения

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Одна из самых простых моделей: печь камин длительного горения для дачи и дома «Бавария». Производитель –ЭКОКАМИН (Россия)

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Обвязка печи

В редких случаях обогрев комнаты печью происходит за счет конвекционных потоков. Сам статус устройства подразумевает максимально эффективное использование освобожденной энергии. Поэтому система отопления снабжается теплоносителем, в качестве которого может выступать вода, циркулирующая по трубам, или воздух, движущийся под действием принудительной конвекции. Подсоединение каналов теплоносителя к печи называется обвязкой.

Некоторые проблемы, связанные с установкой печи-камина, сосредоточены именно в некорректном монтаже магистрали. При водяном отоплении циркуляцию обеспечивает насос или она осуществляется за счет естественной конвекции

Во втором случае важно соблюдать определенный наклон магистрали, так как обратный наклон приведет к застою жидкости. В закрытой системе отопления (1-й случай) наклон не имеет значения, зато система предъявляет жесткие требования по герметичности. Даже небольшое количество попавшего воздуха остановит циркуляцию

Даже небольшое количество попавшего воздуха остановит циркуляцию.

Схема подключения контура отопления

Обвязка воздуховода не представляет сложности, однако укладка магистрали под панели или облицовка гипсокартоном – трудоемкий процесс. Печь, использующая воздух в качестве теплоносителя, снабжается системой вентиляторов, которая гонит воздух по магистрали. Регулируя заслонками подачу, можно направлять тепло выборочно в разные комнаты.

Это интересно: Монтаж камина — установка с индивидуальным отоплением, как установить каминную вытяжку и топку своими руками

Подготовка к монтажу

Камин даже с закрытой топкой является устройством, представляющим пожарную опасность, а поэтому прежде, чем размещать его, где бы то ни было, необходимо позаботиться о безопасности стен, пола и потолка.

• В каменном или кирпичном здании очаг может размещаться возле любой стены: стены и потолок в этом случае выполнены из негорючих материалов. Однако желательно, чтобы участок пола перед камином был выложен керамической плиткой, поскольку последняя отличается очень высокой огнеупорностью.
• В деревянном доме стену придется обшить кирпичом или другим огнеупорным материалом. На полу под очагом располагают стальной лист толщиной не менее 2 мм. В деревянном доме необходимо расположить под листом слой теплоизоляции из базальтовой ваты, поскольку она тоже негорюча. На фото – подготовка стен и пола.
• Дымоход при прохождении через потолочное перекрытие согласно инструкции размещается в стальном корпусе и теплоизолируется. Также обязательно утепление, если воздуховод проходит через неотапливаемое помещение – чердак, например.

• Соединение каминной топки и дымоходной трубы тщательно изолируется.
• Рекомендуется располагать топливник на высоте не менее 20 см над полом. На поддувало желательно установить дроссельную заслонку с тем, чтобы регулировать подачу воздуха для горения.

При соблюдении этих правил монтаж и установка каминных топок своими руками не займет много времени.

Установка каминной топки: пошаговая инструкция

Чугунная топливная камера – вариант классический, но актуальный до сих пор. Дело в том, что чугун не только хорошо проводит тепло, как и сталь, но и в некоторой степени его аккумулирует, поэтому чугунные печки не остывают так быстро, как стальные. В остальном установка устройств своими руками никак не отличается от стальных аналогов.

1. На первом этапе возводят основание из жаропрочного кирпича или газоблоков. Под него сооружают бетонную стяжку или готовят фундамент еще на этапе строительства. Кирпич укладывают на клей или цементный раствор.
2. Пошаговая инструкция по установке каминной топки своими руками может включать некоторые особенности: так, модель с водяным контуром необходимо подключать к водопроводу и канализации. Но чаще всего камины просто устанавливают на основание и сооружают вокруг каминный портал.
3. Последние, как правило, приобретаются в комплекте. Однако с этими можно справиться и самому. Любая облицовка такого рода крепится на гипсокартон, а монтаж каркаса под него труда не составляет. При этом надо следить, чтобы согласно инструкции между листами отделки и корпусом очага сохранялось расстояние в 1-2 см, а в самой обшивке нужно сделать вентиляционные отверстия.
4. В последнюю очередь подключают дымоходную трубу. Монтаж последней осуществляется по инструкции. Как правило, используют для водоотводной системы трубы из стали толщиной в 1 мм. Нелишним будет обернуть трубу теплоизоляционным материалом.

Установка каминных топок по видео более понятна, так как содержит наглядные иллюстрации.

Правильно выбираем камин для воздушного отопления

Приняв решение о монтаже воздушного отопления в доме, очень важно не только разработать грамотную схему проекта, но и правильно выбрать камин. Стандартная система выбора камина для дома в этом случае не подойдет. Если традиционно мы выбираем мощность топки, исходя из площади помещения, но здесь будут действовать другие правила

Если традиционно мы выбираем мощность топки, исходя из площади помещения, но здесь будут действовать другие правила

Стандартная система выбора камина для дома в этом случае не подойдет. Если традиционно мы выбираем мощность топки, исходя из площади помещения, но здесь будут действовать другие правила.

Дело в том, что слишком мощная топка приведет к перегреву помещения, в котором хозяевам будет попросту неуютно находиться. Придется постоянно контролировать количество дров, проветривать помещение, что потребует дополнительных хлопот и может привести к простудным заболеваниям и т.д.

Таблица расчета для мощности камина

Для правильного расчета мощности камина, необходимо брать во внимание не только площадь помещения, но и количество комнат, этажей в доме, количество окон и тип вентиляционной системы

Особенности системы

Каминные топки можно разделить на несколько категорий. Первые являются топками прерывистого горения, в случае если конструкционные особенности камина позволяют поддерживать рабочий режим на 6-8 часов посредством одной закладки дров. Другие топки относятся к категории продолжительного горения, в случае если одной закладки дров хватает более чем на 8 часов. В режиме продолжительного горения топка работает на самой маленькой мощности, и выдает от 3 до 6 кВт тепла.

Если поддув воздуха открыт на максимум, то и режим отопления будет на максимальном уровне. В таком случае дрова будут сгорать с такой скоростью, как от 0,5 до 4 кг в час. Параметры топок и их рабочие режимы могут существенно различаться. Производители таких устройств обычно в документации указывают максимальную мощность и КПД. При выборе таких устройств, как камины для отопления, нужно посмотреть, какая будет максимальная мощность в номинальном режиме, и какая мощность будет в минимальном режиме. От этих параметров зависит, насколько эффективным будет каминное отопление дома, и насколько экономичным.

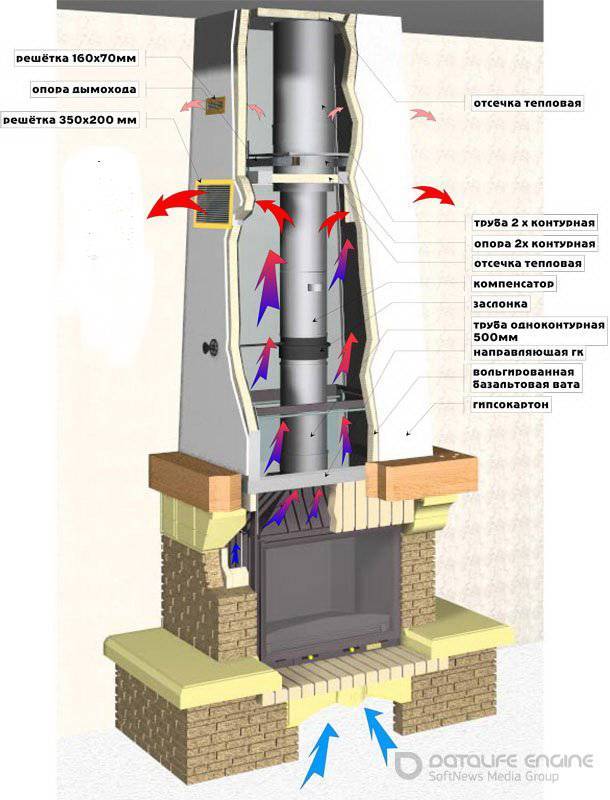

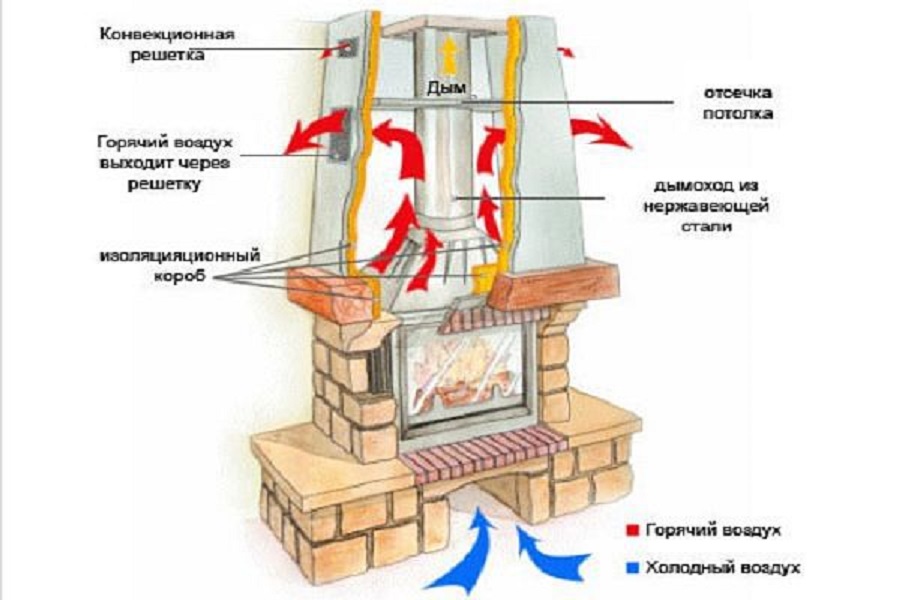

Схема устройства камина

Можно рассчитать, какая должна быть мощность топки камина. Для этого нужно придерживаться некоторых правил. Главное правило, которое нужно учесть при выборе прибора для отопления, говорит о том, что 1 кВт мощности достаточно для того чтобы отопить 10 кв. метров помещения. Однако такое помещение должно быть хорошо утеплено, а высота потолка должна быть не более чем 2,8 метра. Если каминная топка обладает такой мощностью как 10 кВт, то такое устройство сможет обогреть около 100 кв. метров площади.

В случае воздушной отопительной системы тепло в другие помещения будет распространяться посредством воздушных горячих потоков, а в случае водяного отопления комнаты будут получать тепло от радиаторов. Главным источником тепла в случае, когда используется печь-камин для отопления дома водяной отопительной системы, будет теплоноситель. Посредством одного камина можно обогреть дом с площадью не более чем в 170-250 кв. метров.

Виды отопления с помощью камина

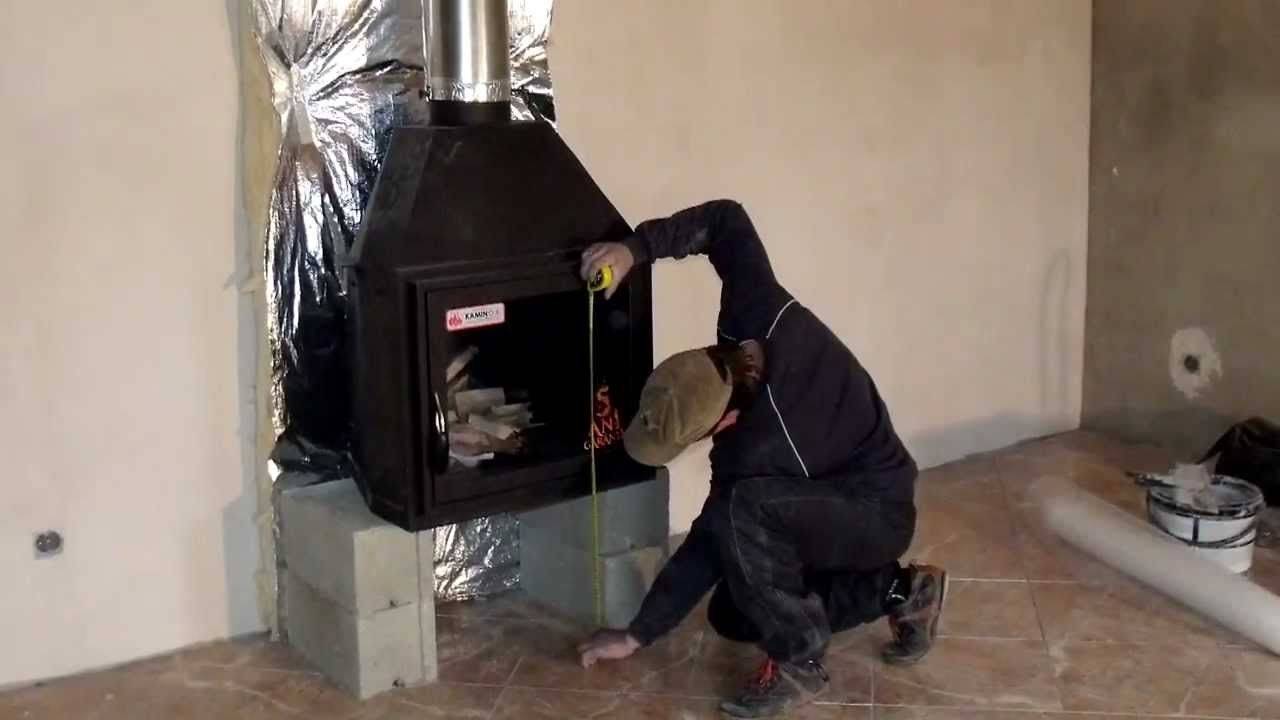

Установка камина

1. Вначале предварительно установите топку. Это поможет более точно определить контуры готовой конструкции.2. Вдоль контурной линии (маркировка нанесена посредством крепленты) необходимо прорезать паркетный пол. Сверяйтесь с чертежом камина3. В области выреза при помощи молотка или кувалды необходимо полностью выбить цементную стяжку.

4. Для подвода уличного воздуха, нужного для горения топлива, рекомендуется использовать гофротрубы. Легковоспламеняющиеся материалы (например, обои) обязательно удалите.5. Установите топку на место, отрегулировав ее положение при помощи 4-х регулировочных винтов, которые находятся на подставке.6. К задней и боковым стенкам прикрепите листы теплоизоляции, которые фиксируются на корпусе при помощи металлических пластин.

7. Топку и дымоходную трубу соедините при помощи гибкой трубы, которая фиксируется посредством крепежных болтов.8. Дымоходную трубу обмотайте изоляционным материалом из минеральной ваты. Зафиксируйте ее при помощи проволоки.9. К верхним отверстиям топки подсоедините гофротрубы, которые позже будут соединены с конвекционными отверстиями.

10. Кирпичи, выложенные по краю выреза, послужат фундаментом для облицовки блоками из пенобетона.11. Уложите один ряд блоков из пенобетона на цементную подушку начиная с левого края. Выровняйте их, использую уровень.12. При помощи резинового молотка подгоните друг к другу блоки из пенобетона. Отверстие позже будут закрыты вентиляционной решеткой.

13. Топка дополнительно крепится к стене при помощи перемычки из профильной стали, что поможет правильно распределить груз верхней надстройки.14. Блоки из пористого бетона зафиксируйте на перемычке посредством раствора, тыльную поверхность приклейте к стене, используя специальный клеящий состав.15. На этом облицовка топки заканчивается; не забудьте заполнить промежуточное пространство изоляцией из минеральной ваты.

16. Декоративные рамки, предназначенные для отверстий, через которые выходит теплый воздух, соедините с гофротрубами, а затем вставьте их между блоками из пенобетона.17. Покройте топку крупноячеистой сеткой, так называемой металлической тканью. До выполнения последующих работ, зафиксируйте ее при помощи обойных гвоздей.18. Нанесите раствор, вымешанный до консистенции крема, на сетку при помощи кельмы (мастерка), грубо разровняйте его.

19. Когда раствор подсохнет, нанесите слой гипсовой штукатурки.20. Используя терку, круговыми движениями тщательно разровняйте штукатурку.21 . Камин лучше всего побелить, предварительно подготовив поверхность.

22. Из бумаги или картона вырежьте лекало для изготовления карниза.23. Готовый карниз из мрамора или гранита подгоните с помощью каменотеса.24. При помощи специальной шпаклевки заделайте стык между цоколем и карнизом, после чего следует аккуратно выровнять его.
