Мансардная крыша своими руками пошагово + видео

Пошаговая инструкция строительства мансардной крыши

Для примера мы рассмотрим самый простой вариант мансардной крыши – двускатный без специальных окон и выходов на балкон. Стропильная система уже установлена, она ничем не отличается от обыкновенной.

Есть два варианта обустройства жилых помещений на чердаке, каждый из них имеет свои сильные и слабые стороны.

1. Делать их похожими на комнаты с вертикальными стенами и горизонтальными потолками. Преимущества: комнаты внешне напоминают обыкновенные жилые, единственное отличие – меньше высота. Недостатки: невозможность устанавливать мансардные окна и двери, делать балконы. Еще один недостаток – уменьшается общий объем помещения.

2. В этом варианте потолками служит стропильная система, допускается установка вертикальных перегородок только в нижних участках крыши. Такие конструкции позволяют использовать мансардные окна, устанавливать двери и т. д. Окна можно ставить не только сразу во время строительства крыши, но и уже после начала эксплуатации здания.

Первый этап строительства крыши мансардного типа – установка утеплительного пирога. Крайне ответственные работы, выполняйте их с точным соблюдением строительных норм и правил.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

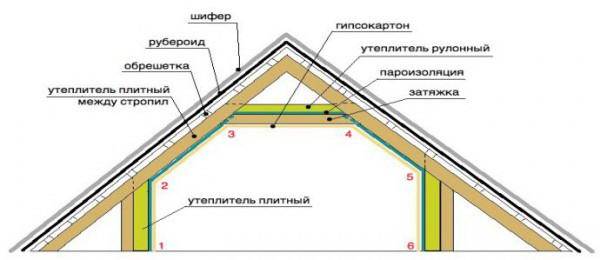

Схема расположения материалов в мансардной крыше

1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Монтаж стропильной системы с наслонными стропилами

Стропильную систему наслонного типа применяют в том случае, когда длина пролета не превышает 6,5 метра.

При наличии несущих конструкций внутри строения имеется возможность установить дополнительные стойки.

Главной опорой стропильных ног является мауэрлат.

Монтаж мауэрлата

Перед монтажом мауэрлата необходимо установить армпояс. Он состоит из опалубки, в который закладывается арматура и заливается бетоном. В основании при еще не застывшем бетоне устанавливаются шпильки, к которым потом крепится мауэрлат.

Мауэрлат — брус, который укладывается на опору (несущую стену) и является основанием стропильного каркаса. Предварительно укладывается слой гидроизоляционного материала. Если длины бруса не хватает на длину стены, то его наращивают.

Далее, поэтапно проводят установку:

• Проверяют равенство диагоналей. Несоответствие в несколько сантиметров может привести к переоборудованию каркаса;
• Закрепляют углы мауэрлата;
• Прикрепляют мауэрлат при помощи шпилек или проволоки. Затяжку шпилек производят в два приема, предварительно просверлив для них отверстия.

ВАЖНО!
От того, насколько прочно будет установлен мауэрлат зависит устойчивость кровельной конструкции.

Поэтому необходимо серьезно отнестись к креплению мауэрлата к несущей опоре.

Монтаж мауэрлата

Лежень

После высыхания мауэрлата (через 5 дней), отмечают на брусе мауэрлата установки лежня: его ось должна быть с одинаковым отступом с каждой стороны от бруса мауэрлата. Лежень крепится на двухслойный гидроизоляционный слой анкерными болтами. К стене с внутренней стороны крепить лежень следует скрутками из проволоки или скобами. Далее делают разметку для установки стропил.

Лежень

Монтаж стропильной системы двухскатной крыши

Опорными точками наслонных стропил являются стены и стойки внутри каркаса. Стропилы монтируют шарнирными узлами крепления. При использовании ползунков для крепления, обеспечивается небольшое опущение каркаса крыши в первые годы службы кровли.

Такой метод установки необходим для предотвращения перекосов, так как в первые годы здание немного оседает.

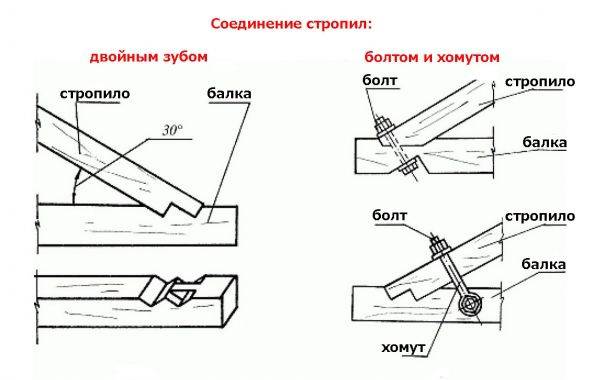

Крепить стропильные балки следует либо путем установки их в подготовленные пазы и укрепляют крепежными элементами, либо путем крепления досчатых накладок.

Монтаж стропил

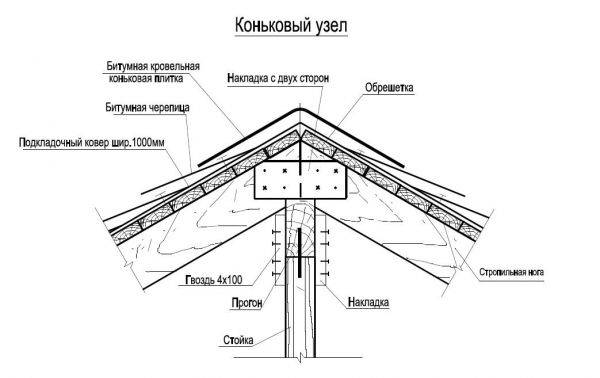

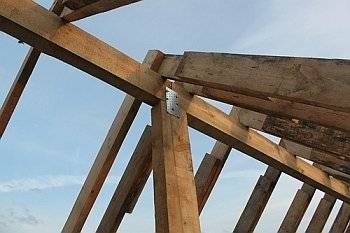

Коньковый узел

Стропила соединяют встык, обрезав край бруска таким образом, чтобы угол при соединении противоположных балок соответствовал углу ската. Забивают стропила под коньком гвоздями. Возможен вариант, при котором балки соединены болтами, гвоздем или шпилькой, то есть внахлест.

При необходимости (если предусмотрено проектом) делается пропил в стропильных балках для крепления коньковой балки (прогона).

Коньковый узел

Стойки

Стойки крепятся при небольшой длине пролета — по центру, по бокам и центру — при более широком основании крыши. Крепление производится вертикально от конька к внутренней стене.

Стойка

Прогон — соединительная балка для закрепления стропильных ног. Крепится болтами или скобами к стойке.

Прогон

Установка кобылки

Заключительным этапом монтажа наслонной системы является установка кобылок при короткой длине стропильных ног для свеса. Для установки козырька необходимо устанавливать дополнительно небольшие стропильные доски.

Кобылки

Монтаж стропильной системы с наслонными стропилами

Виды мансардных крыш

• Односкатная крыша. Несущие стены служат креплением для наклонной плоскости. Это, пожалуй, самая простая вариация. Она не требует каких-либо особенных специфик для ее исполнения. Ее привилегией являются минимальные расходы, которые не требуют больших капиталовложений.
• Двускатная крыша. В данном варианте, кровля обеспечена двумя скатами, расходящимися в противоположные стороны.
• Вальмовая крыша или наполовину вальмовая (полувальмовая). В таком случае, присутствует четыре ската. В данном случае вам открывается возможность наиболее максимально использовать образовавшееся пространство мансарды.
• Ломанная крыша. Это модификация крыши в два ската. Такое видоизменение конструкции считается одним из наиболее удачных и практичных. Особенно широко его используют для небольших и маленьких домов. Его незаменимая привилегия – создание предельно большого и просторного размера внутренних комнат. Для такого типа кровли обязательно требуются дополнительные денежные расходы, поскольку здесь монтаж будет более сложный и замысловатый.
• Крыши, в форме конусов, куполов, пирамид. Это наиболее дорогой и сложный вид. Его широко употребляют для тех домов, которые выделяются своей непростой проектировкой и конфигурацией.

Типы мансард можно разделить на две категории:

1. Одноуровневые – они сочетаются с двускатной и ломаной крышей. Кроме того, они могут иметь выносные модильоны.
2. Двухуровневые – возникают, вследствие сочетания различных по типу опор.

Основное задание – четко и без каких угодно отклонений, рассчитать все возможные нагрузки при постройке и, естественно, далее при пользовании.

ВНИМАНИЕ! Для того, чтобы вы смогли определиться, нужна ли вам мансардная крыша, очень важно ознакомиться со всеми ее достоинствами. Такое незаурядное построение насчитывает целый ряд преимуществ и плюсов, которые делают его таким широко распространенным

Достоинства:

Достоинства:

• Значительно приумножают площадь помещения, которую можно использовать с большой пользой.
• Эта удивительная конструкция позволит вам сэкономить немало территории, тем самым уменьшая общую площадь застройки.
• Это всегда возможность расширить дом. Мансарду вполне реально достроить, в уже существующий дом.
• Быстрота всех процессов построения. Вам не придется ждать несколько лет, пока выстоит фундамент, как в случае, если вы хотите построить хороший доброкачественный дом, который будет служить вам, вашим детям и внукам.
• Доступная стоимость. Вы волне можете себе позволить такую роскошь, если захотите. Данная конструкция не будет стоять сумасшедших денег.
• Удивительный, привлекательный и нестандартный внешний вид. Такая постройка прекрасно дополнит ваш дом и сделает его еще богаче и привлекательнее.

Конечно же, как и все, что нас окружает, имея достоинства, к сожалению, имеются и недостатки

Их важно учесть

Недостатки:

• Потолки скошенных форм. Это устройство не всегда всем подходит и нравится. Они создают некое своеобразие пространства, которое не во всех случаях удобно для жильцов.
• Дорогостоящие окна для мансард. Увы, но такие окна стоят в разы больше обычных.
• Отсутствие чердачной комнаты. Имея дополнительные симпатичные комнаты для себя, своей семьи и гостей, вы можете позабыть о чердачной комнате, куда можно складывать тоннами всевозможные вещи.
• Первосортная теплоизоляция. Без нее никак не обойтись, если ваш дом имеет мансардную крышу.
• Высококачественная гидроизоляция. Она нужна для поддержания подходящего уровня влажности во всем помещении.

Рассматривая предложение мансардной крыши, обязательно обратите внимание на все позитивные и негативные его стороны. Виды мансардных крыш частных домов: фото вариантов ниже. Виды мансардных крыш частных домов: фото вариантов ниже

Виды мансардных крыш частных домов: фото вариантов ниже.

Двускатная крыша мансардного типа варианты

Четырехскатные мансардные крыши частных домов

Односкатная мансардная крыша

Строительство крыши-мансарды

Строительство мансардной крыши включает в себя монтаж стропил, укладку слоев гидро- и теплоизоляции, строительство обрешетки и финишную отделку крыши кровельным материалом.

Шаг 1. После того как будут построены стены дома, начинается создание стропильной системы мансарды. Стропила устанавливаются с выбранным шагом, опираясь на мауэрлат и коньковый брус.

Установка стропил

Стропила опираются на коньковой брус

Стропильная система

Шаг 2. Если дом строится по каркасной технологии, то проще всего элементы кровли собрать на земле, а потом поднять на крышу. Сборка конструкции производится из брусьев (100х50 мм – для каркасной части и 150х50 мм – для основания). Нижний элемент конструкции делится на два – находится середина. В каждую сторону от нее откладывается расстояние, равное половине ширины комнаты-мансарды.

Сборка элементов производится на земле

Нижний элемент конструкции разделен на две части

Шаг 3. Бруски такой же длины, как и высота будущей комнаты, приколачиваются к нижнему брусу в районе нанесенных крайних отметок.

Крепится брусок 220 см

Шаг 4. Приколачивается брусок, обозначающий потолок комнаты.

Элемент, обозначающий потолок комнаты

Шаг 5. На потолочном брусе снова находится середина, в районе которой приколачивается опора для стропил крыши. Чем этот брусок длиннее, тем круче будет скат крыши.

Опора для стропил

Шаг 6. На вертикальном брусе отмечается середина. Производится установка стропил-скатов крыши. Они будут идти от этого бруска, касаясь «стен» комнаты, до края крыши. Формируется конек крыши.

Устанавливаются стропила

Формируется конек крыши

Шаг 7. Система устанавливается на мауэрлат крыши над крыльцом. Такая же конструкция собирается и крепится с другой стороны крыши. По подобной схеме собираются другие части стропильной системы, которые также устанавливаются на предназначенное им место с определенным шагом.

Установка готовой конструкции

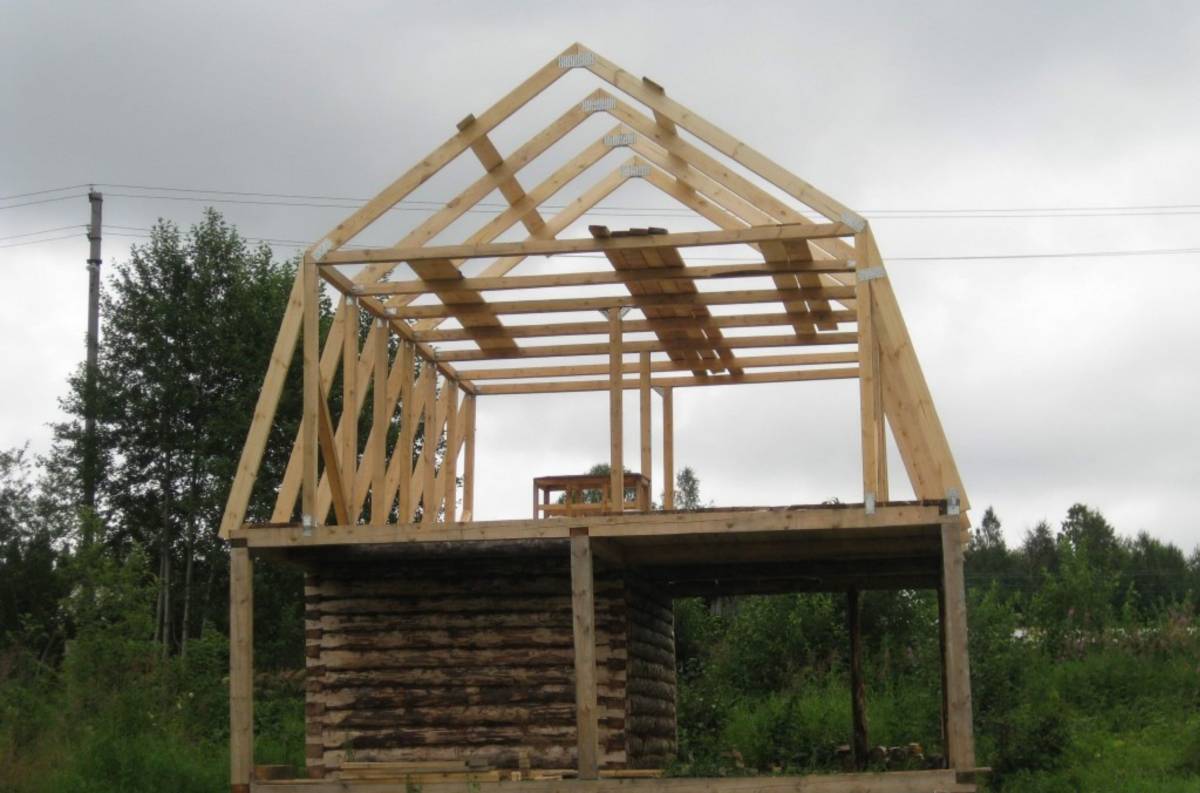

Стропильная система собрана

Шаг 8. Каркас мансарды обшивается пароизоляционным материалом, отдельные полосы которого укладываются внахлест, соединяясь между собой скотчем.

Стыки полос изоляционного материала проклеиваются скотчем

Шаг 9. Гидроизоляционный материал при помощи брусков и гвоздей фиксируется на стропильной системе.

Крепление материала к стропильной системе

Шаг 10. Кровля утепляется минеральной ватой, которая укладывается на гидроизоляционный материал между стропилинами.

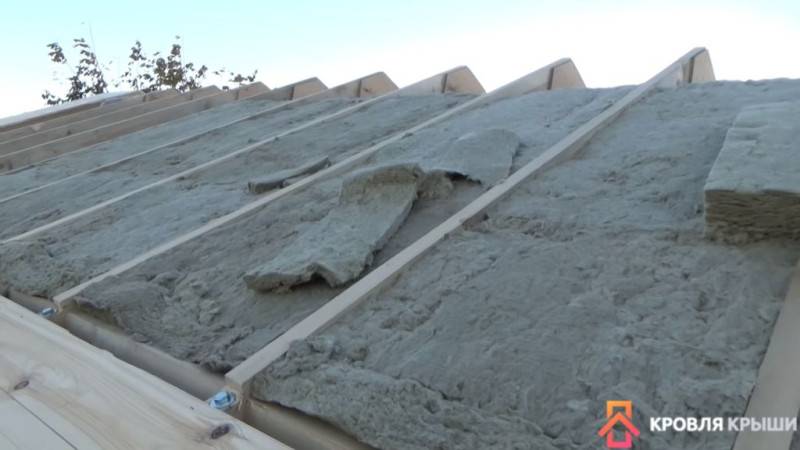

Утепление крыши минеральной ватой

Шаг 11. Сверху утеплитель тоже закрывается гидроизоляционным материалом, полотна которого укладываются с нахлестом друг на друга не менее 15 см. Фиксация производится при помощи брусков.

Фиксация гидроизоляционного материала

Шаг 12. «Пирог» крыши зашивается плитами OSB или другим выравнивающим материалом. После этого производится монтаж кровельного материала.

Обшивка кровельного пирога плитами OSB

Видео – Монтаж мансарды

Это интересно: Как построить фундамент для сарая — рассматриваем подробно

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.

2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.

3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.

4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

https://youtube.com/watch?v=NZ8MmnfT94g

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Установка стропильных ног

Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.

Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору. Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.

Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус

Важно правильно определить высоту расположения конька, так как от этого напрямую зависит угол наклона верхних стропил. Стропильные ноги упираются верхними срезанными торцами в коньковый брус, нижними — в опорную арочную конструкцию

Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.

На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.

Возведение мансардной крыши

Если вы строите дом с нуля, то мансарда будет сразу включена в проект дома. А значит, до начала строительства крыши вам необходимо только выгнать на нужную высоту стены и фронтоны будущей мансарды. Если же вы делаете монтаж мансардной крыши на дом, где она не была предусмотрена заранее, то придется собрать бумаги:

• Обращаетесь в БТИ за разрешением на достройку.
• Далее нужно подготовить проект будущей мансарды. Вы можете сделать это самостоятельно или прибегнув к услугам специалистов.
• Опять идете в БТИ, где вам должны утвердить проект.

Теперь осталось только демонтировать старую кровлю и стропильную систему, а потом достроить мансардный этаж по чертежам нового проекта.

Монтаж изоляции и обрешетки

Далее осуществляем строительство стропильной системы. Теперь можно приступать к устройству самой крыши. Прежде всего, покрываем всю поверхность кровли слоем гидроизоляционной мембраны. Полотно настилаем, начиная с нижнего края ската, нахлест делаем не менее 15см. Крепится гидроизоляция к стропилам при помощи продольно расположенных реек, как на фотографии.

Крыша мансарды своими руками. Укладка гидроизоляции

Для обрешетки подойдет как брус от 5,5х5,5 до 6,5х7см, так и доска шириной до 15см и толщиной от 2,5. Ширина шага обрешетки зависит от того, какой кровельный материал вы выбрали:

• Под рулонные материалы используется доска, которая укладывается вплотную, без промежутков.
• Под черепицу лучше подойдет брусок. Укладка обрешетки постоянно должна контролироваться уровнем. Шаг здесь определяется размером самой черепицы.
• Мягкая кровля – делаем сплошной настил из досок.
• Под шифер крепим брус с шагом в 50-80 см, параллельно коньку. Затем вразброс крепим доски, но уже перпендикулярно. Доски размещаем так, чтобы каждый шиферный лист имел три точки опоры: по краям и в середине.

На коньке крепим две доски обрешетки, по обе стороны скатов. На фото хорошо видно их расположение.

Как построить мансардную крышу: заканчиваем монтаж обрешетки

Укладка асбестово-цементных листов

Шифер укладываем поперечными рядами, начиная с нижних частей скатов. Крепим первый лист, за ним второй с нахлестом в две волны. Гоним ряд до противоположного края крыши. Места соединений листов совпадать не должны, поэтому первый лист второго ряда мы обрезаем наполовину. Третий ряд опять начинаем с целого листа, четвертый с половины и т.д. Поперечный нахлест везде делаем по 25см. Крепление листов осуществляется шурупами, имеющими стальные шайбы и резиновые прокладки.

Устройство мансардной крыши: укладка шифера

Когда оба ската будут покрыты шифером до самого верха, укрываем конек полосой рубероида. Ширину полосы подбираем так, чтоб она спускалась на обе стороны крыши на 20-25 см. Далее устанавливаем на конек готовые завершающие элементы. Вокруг труб, если они есть, сооружаем фартук из оцинкованного железа. Не забываем про устройство водостока.

Схема мансардной крыши: завершение работ

Мансардная крыша своими руками: видео содержит полезные сведения об организации водостока.

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

Технология утепления мансардной крыши

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

• гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
• диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.

Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

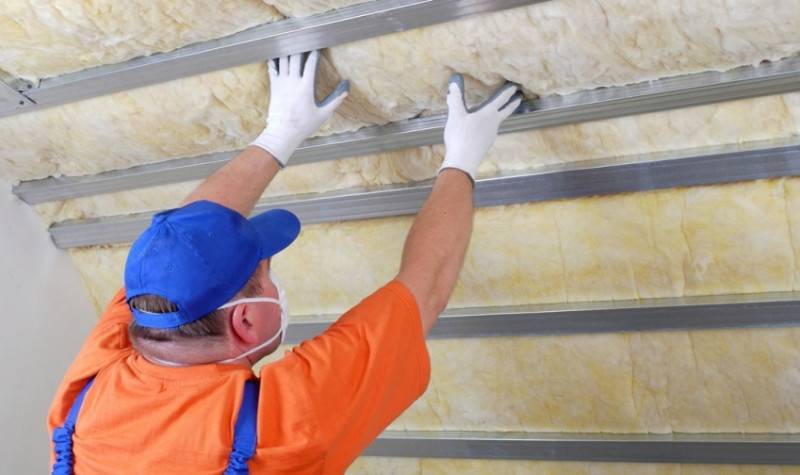

Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

Стропильная система

Угол наклона

Классический вариант углов наклона крыши

Угол наклона скатов влияет не только на высоту конька. От его величины зависит степень снеговой и ветровой нагрузки. Чем меньше этот показатель, тем большую нагрузку оказывает снеговой покров на несущие конструкции здания. При увеличении угла наклона снеговая нагрузка уменьшается, а вот ветровая увеличивается.

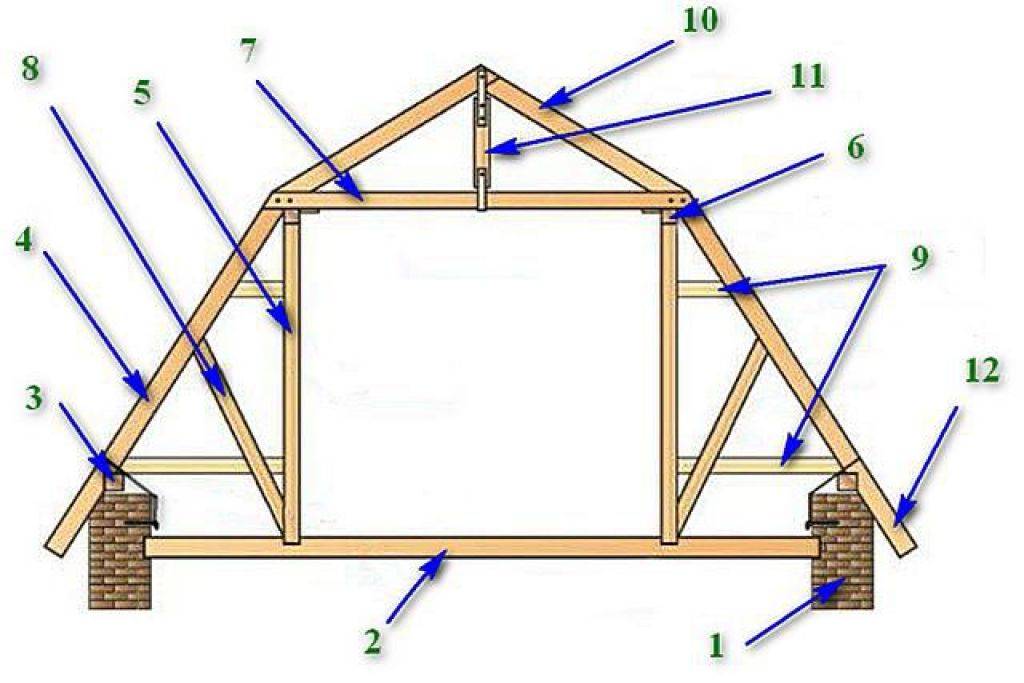

Виды стропильных систем ломаных крыш

Существует два основных типа конструкции стропильных систем.

Висячая конструкция

Виды висячих стропил мансардной кровли

Когда стропильная нога опирается только на мауэрлат (в нижней части), а верхней части стыкуется с зеркальной парной стропилой. Для придания конструкции дополнительной жёсткости такая система фиксируется и распирается специальными элементами: кобылками, нарожниками, бабками, затяжками.

Наслонная система

В наслонной системе стропильные ноги имеют две опоры: внизу – мауэрлет или лаги, в верхней – коньковый прогон.

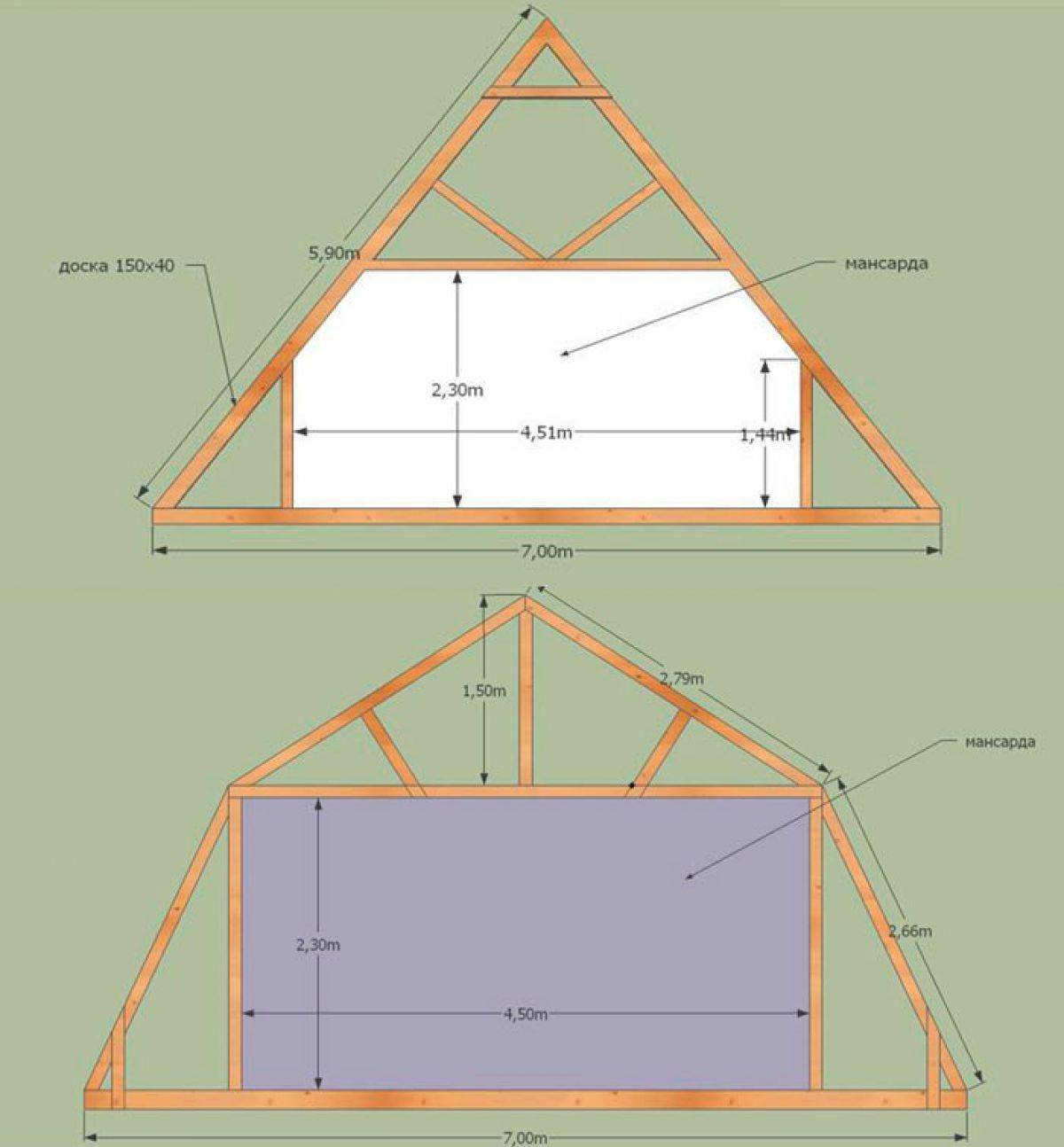

Как рассчитать ломаную крышу

Принцип расчёта ломаной крыши ничем не отличается от приведённого выше расчёта двухскатной кровли. Единственный дополнительный шаг в этом случае – разбивка сложных звеньев на простые составляющие.

Для определения высоты конька в «треугольнике», образованном висячими стропилами и чердачным перекрытием воспользуемся той же формулой, что в первом случае. Переведём значение угла в относительную величину, по таблице Брадиса, и умножим полученное число на величину равную ½ чердачного основания (половине расстояния между стойками).

Длину стропильной ноги рассчитаем по формуле Пифагора.

А2 + В2 = С2

Где А и В высота в коньке и половина расстояния между стойками, соответственно, а С – длина стропильной ноги.

Наслонную стропилу посчитаем либо по углу и высоте стойки, либо по формуле Пифагора.

Также как в первом случае, путём подбора вариантов, выберем оптимальные габариты мансарды и посчитаем площадь каждого ската.

Какого сечения требуются стропила

Для определения сечения стропильных ног и расстояния между ними кроме постоянной нагрузки, состоящей из веса самой конструкции (массы кровельных материалов, теплоизоляционного слоя, паро и гидробарьера, стропильных ног и обрешётки) потребуется рассчитать величину временной нагрузки (снег, ветер, люди).

Для этого по карте определяют, в какой зоне располагается строение.

По таблице находят расчётный вес снегового покрова для конкретной местности.

Пользуясь формулой, рассчитывают снеговую нагрузку.

S = Sg × μ

Где:

• Sg расчётный вес снежного покрова (по таблице);
• Μ – коэффициент, зависящий от угла наклона кровли.

Если уклон скатов более 60 градусов, то поправочный коэффициент не учитывают. Считается, что на таких кровлях снег не задерживается.

• При уклоне кровли менее 250 поправочный коэффициент равняется 1;
• При уклоне кровли от 250 до 600 поправочный коэффициент равняется 0.7.

Для расчёта ветровой нагрузки также используют специальную карту и таблицы:

№ п\п	Высота строения в метрах	Зона А	Зона Б	Зона В
1	До 5	0.75	0.5	0.4
2	От 5 до 10	1	0.65	0.4
3	От 10 до 20	1.25	0.85	0.55

• зона А – открытая местность (степи, лесостепи, пустыни, тундра или лесотундра, приморские территории);
• зона Б – городские участки с постройками, лесные массивы, искусственные и естественные высотные препятствия;
• зона В – городские участки с плотно расположенными многоэтажными строениями.

Используя формулу Wp = W × k × c определяют ветровую нагрузку для конкретного случая.

Для зданий расположенных в сложных климатических зонах (с обилием осадков и сильными порывистыми ветрами) расчёт снеговой и ветровой нагрузок следует проводить более тщательно. Для ознакомления с основными правилами, посмотрите тематическое обучающее видео.

• Электродрель;
• Шуруповёрт;
• Пила;
• Электролобзик;
• Болгарка с диском по дереву;
• Стамеска;
• Топор;
• Строительный уровень;
• Отвес;
• Измерительные приборы и карандаш.

Порядок возведения мансардной крыши

1. По периметру крыши укладывают и крепят мауэрлат (брус размером 100х100 мм). Он основанием для стропильной конструкции.
2. Формируют каркас крыши. По краям ставят стойки. Их прикрепляют при помощи уголков к продольным балкам. В верхней части стоек устанавливают перемычки. Между ними натягивают по горизонтали шнуры.
3. По этим шнурам устанавливают проемы с шагом, который выбирают, ориентируясь на размер утеплителя.
4. Устанавливают стропила, основная роль которых быть ребрами жесткости. Вначале производят монтаж нижних стропил, а затем — верхних.
5. Обрешетку из досок тоже фиксируются на каркасе мансарды. Потом на нее монтируют кровлю и утеплитель.
6. Мансардные крыши своими руками утепляют больше обычных. Слой утепления, как правило, толще.
7. После утепления можно заниматься внутренней отделкой помещения.

Ответ на вопрос, как сделать мансардную крышу, получен. Для большего понимания смотрите видео.

Стропильная система мансардной крыши: разновидности и устройство конструкции

Мансардная крыша: фото, видео, инструкция по возведению, виды мансардной крыши. Благодаря возведению мансардной крыши, возможно ощутимо увеличить полезное пространство малоэтажного частного дома. Однако это весьма трудоемкий процесс, который требует выполнения предварительного расчета, соблюдения определенных правил и техник. Грамотно созданная стропильная система мансардной крыши является залогом создания комфортного, надежного, функционального и долговечного жилого дома.

Мансардная крыша позволяет получить дополнительную уютную и просторную комнату чердачного типа

Установка стропильных ног

Можно выделить 2 вида крепления стропил:

1. Скользящее (его еще называют шарнирным). Оно предусматривает так называемые салазки в креплении, по которым перемещаются стропила по мауэрлату. Оно подходит при возможности оседания дома.
2. Жесткое. В таком случае для соединения используются скобы с болтами либо проволока с гвоздями.

Вариант, как правильно сделать мансарду со скользящим креплением, демонстрирует большую надежность, так как учитывает подвижность элементов крыши при проседании грунта. Скользящее крепление будет полезно при строительстве деревянного дома, для которого возможна усадка. Оно поможет крыше «подстроиться» под передвижение строения.

Разработка проекта

Разработку проекта мансардной крыши рекомендуется доверить профессионалам. Также есть возможность воспользоваться специальными компьютерными программами, с помощью которых выполняется расчет оптимального угла наклона крыши и других параметров. Все расчеты выполняются согласно документу СНиП «Нагрузки и воздействия».

При выборе проекта мансарды, строительство которой можно осуществить своими руками, в первую очередь необходимо обратить внимание на зависимость параметров помещения от угла наклона кровли. Жилое помещение должно иметь высоту более 2,2 метров

Если скаты крыши прямые, то угол их наклона серьезно влияет на ширину помещения.

Ломаная мансардная кровля позволяет максимально расширить помещение, обеспечив необходимую высоту потолков по всей его ширине. При этом боковые (нижние) стропила располагаются под углом около 60 градусов, а угол наклона верхних можно выбрать на свое усмотрение, исходя из эстетических предпочтений, а также снеговых и ветровых нагрузок, характерных для района строительства.

Классическая схема

Чаще всего выбирают мансарду с пятиугольной крышей, ведь данная схема стропильной системы мансардной крыши дает пространство большее по размерам, более функциональное. Используются подпорки, которые создают стены помещения. Легче всего описать конструкцию при помощи нескольких геометрических фигур:

1. Прямоугольник. Это — центр мансарды, пространство, которое можно применять в любых целях.
2. Прямоугольные треугольники: по одному слева и справа. Это пространство уже не так универсально.
3. Потолочная часть — треугольник с равными сторонами.

Данная стропильная система у мансардной крыши не отличается оригинальностью. Если вы хотите создать на своем участке нестандартную, возможно, дизайнерскую мансарду, то ниже — список других схем, менее распространенных.
