Лестница на металлических косоурах

Лестница на косоурах своими руками (видео)

Профессионалы рекомендуют применять для обустройства жилища конструкцию из сборных деталей, только как исключительный метод для домов, в которых отсутствует возможность установить изделие в готовом виде. Затруднениями могут стать недостаточные габариты помещения. Суть состоит в том, что любая сборная лестница с косоурами, будь она из металла, железобетона или деревянная, формируется по каркасу, который готов, и от него будет зависеть заключительная форма конструкции. Исходя из этого условия, монтирование этого основания является решающим фактором. От этого зависит общий вид сооружения и его прочность, а также безопасная эксплуатация.

Особенности монтажа деревянной лестницы

Независимо от ее конструкции все основные технологические операции идентичны. Если разобраться в нюансах строительства лестницы одномаршевой, то собрать ее по любой другой схеме не составит никакого труда.

Специфика подготовки составных частей

Ступени. Для них выбираются отрезки доски, не имеющие никаких дефектов в виде сколов, трещин, искривлений. Их рекомендуемая толщина, с учетом предполагаемых нагрузок, 35±5. Больше нецелесообразно, так как повышается и расход материала, и суммарный вес конструкции. Меньше нежелательно по соображениям безопасности перемещения по лестнице (с учетом переносимых грузов).

На этапе подготовки ступеней необходимо скруглить острые грани фрагментов досок, чтобы исключить риск травматизма. Кроме того, их лицевая поверхность и торцы должны быть тщательно отшлифованы – никаких сколов, заусениц и так далее. Здесь вам как нельзя кстати будет хорошая шлифмашинка. Длина ступеней выбирается в зависимости от выбранной схемы деревянной лестницы. Но их выступы за косоуры более чем на 3 (см) нежелательны.

Подступенки. Они не являются несущими элементами, и часто играют всего лишь декоративную роль. Вот на них можно немного сэкономить, используя доску на 10 или 15. Кстати, некоторые деревянные лестницы собираются и без них. Смотрятся такие конструкции даже более эффектно, и, кроме того, значительно упрощается уборка пролетов.

Косоуры. Это опорные элементы для всей лестницы, поэтому пиломатериалы для них следует выбирать особенно тщательно

Особое внимание – равенству всех параметров. Оба косоура должны быть как «братья-близнецы», иначе лестница после сборки получится асимметричной, с перекосами, искривлениями и так далее

На рисунках показаны некоторые варианты косоуров.

Целесообразность изготовления своими руками элементов ограждения под вопросом. Хорошо, если есть возможность произвести обработку балясин, поручней на станочном оборудовании. В противном случае лучше приобрести готовые образцы. С учетом того, что именно они (особенно при боковом обзоре) в первую очередь бросаются в глаза, такие затраты вполне оправданы.

Плюсы использования косоурных опор

Сборные лестницы на косоурах отличаются надежностью получаемой конструкции и ее долговечностью. Металл после должной обработки на вид получается вполне эстетичным и аккуратным. Стальные косоуры вписать можно в любой дизайн. Это видно и на фото завершенных интерьеров, и на видео с уже готовыми лестницами.

Опорная стальная балка лестницы выглядит опрятно и элегантно, никакой громоздкости от наличия в комнате металла нет

Металлические косоуры имеют высокую:

• Огнестойкость.
• Несущую способность.

В отличие от деревянного косоура, опорная балка из металла по определению не сгорит и не загниет

Прочностные характеристики.

По конструктивной прочности косоурные конструкции дадут фору многим иным разновидностям лестниц

• Износостойкость.
• Сопротивляемость гниению и различным внешним воздействиям.

Лестница на металлическом косоуре может выглядеть эфемерной и ненадежной, однако она отличается повышенной долговечностью и прочностью

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.

Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

• стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
• более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.

Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

• необходимые высотные отметки;
• горизонтальные (вертикальные) размеры;
• все монтажные зазоры;
• размеры железобетонных ступень для лестниц.

Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

• плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
• ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
• ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой конструкции содержатся:

• ступеньки;
• косоуры;
• одна или две полуплощадки для ступеней.

ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

• плоские 1ЛП – предназначенные для плоских маршей ЛМ;
• ребристые 2ЛП – используются с маршами ЛМ;
• ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
• ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

Металлические косоуры

Фото ступенек на металлических косоурах Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

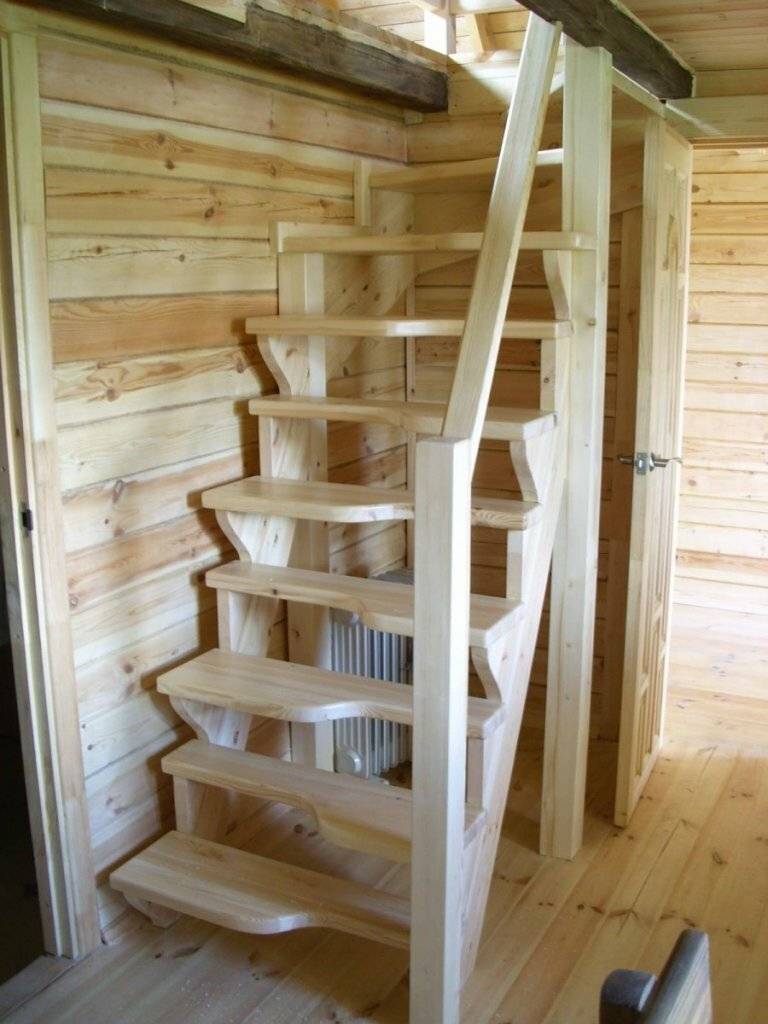

Лестница на деревянных косоурах своими руками – этапы изготовления

Лестница на деревянных косоурах рассчитывается таким же способом, как и на металлических. Но здесь, для крепления ступеней, возможно использовать и вариант с кобылками, и без них.

В последнем случае на деревянной балке, из которой предполагается изготовить косоур своими руками, выпиливаются прямоугольные треугольники, гипотенуза которых совпадает с краем балки, один из катетов равен глубине проступи, а другой – высоте подступенка.

Для разметки балки целесообразно воспользоваться треугольником, на который нанесены метки, соответствующие этим величинам. Он прикладывается к балке так, чтобы угол лежал на ней, а метки совпадали с краем балки. После этого надо просто обрисовать угол, и так наметить все ступени. Затем с помощью циркулярной пилы вырезать косоур и срезать углы на торцах балки.

Если же используются кобылки, то они крепятся на балку с помощью шурупов, шкантов или дюбелей, в зависимости от материала изготовления,  и дополнительно проклеиваются.

Минимальная толщина доски, из которой будут изготовлены ступени, зависит от их ширины. Считается, что оптимальным является соотношение 1:20.  То есть, при ширине лестницы в 800 мм, толщина проступи должна составлять не менее 40 мм.

Передняя кромка ступени может выступать на 2 – 3 см за линию подступенка. Торец ступени лучше сделать закругленным.

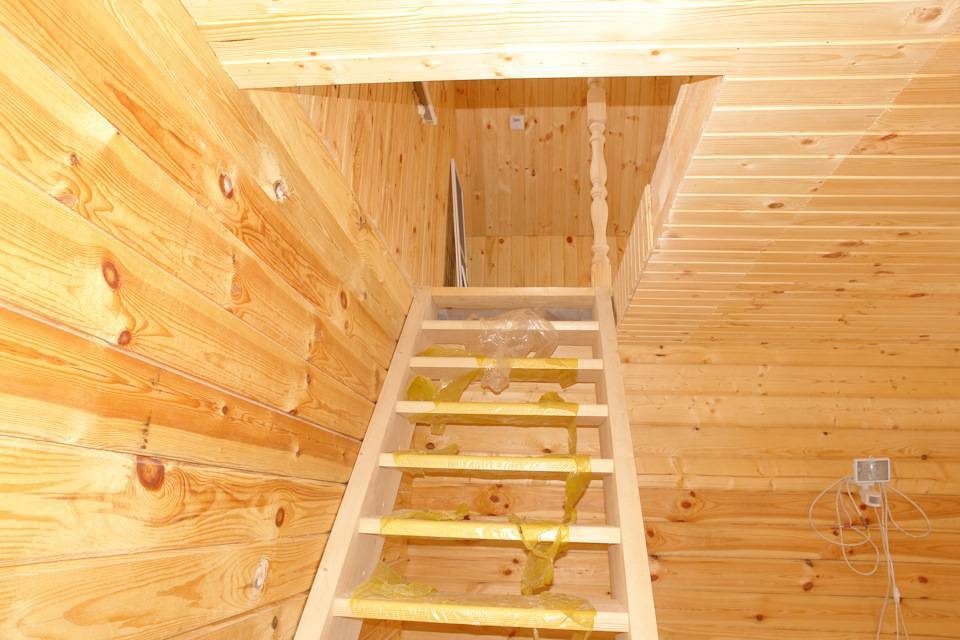

Лестница из дерева на косоурах

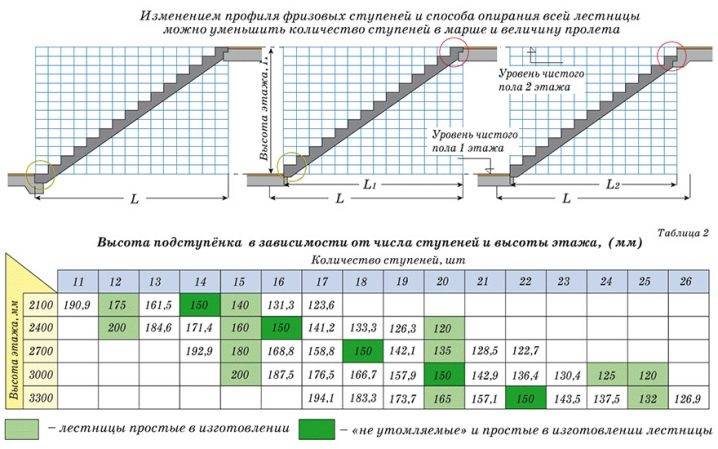

1. Расчет количества ступеней и проектирование лестницы.Прямая маршевая лестница соединяет два этажа, поэтому имеет высоту не менее 2-2,5 метра. Угол наклона лестницы для удобного передвижения по ней не должен превышать 35-40 градусов. При таких параметрах длина основания лестницы получается не меньше 4 метров, а длина пролета – более 5 метров. Ширину ступеней выбирают от 20 до 30 см, высота должна колебаться в пределах 10-20 см.  Наиболее удобными для передвижения взрослых людей являются лестницы с углом наклона 35 градусов и шириной и высотой  ступеней 300 мм и 150 мм соответственно. Проектируют лестницу и рассчитывают количество ступеней так:

• высоту лестницы делят на предварительно принятую высоту ступени, полученное значение округляют до большего целого числа;
• умножают количество ступеней на предварительно принятую ширину ступени и получают длину основания лестницы;
• вычисляют длину пролета по теореме Пифагора;
• вычисляют отношение высоты лестницы к длине пролета, оно должно находиться в пределах 0,5-0,7.
• Если геометрические вычисления вызывают затруднение, можно просто начертить лестницу в масштабе и измерить длину пролета и угол.
• При расчете необходимо учесть, что деревянный дом в первые два-три года дает значительную усадку, и жестко закрепленная лестница может деформироваться или изменить угол наклона.
• Изготовление косоуров.

Изготовление косоуров для лестницы

Косоуры изготовляют из хорошо высушенной доски из твердых пород древесины: сосны, бука, дуба. По результатам расчетов выполняют шаблон из картона или тонкой фанеры, имитирующий форму выступа и учитывающий угол наклона лестницы. В верхней и нижней части косоуров выполняют пазы, с помощью которых они будут крепиться к балке перекрытий сверху и к опорному брусу снизу. С помощью электролобзика выпиливают на косоурах выступы, после чего обрабатывают заготовки с помощью шлифмашинки или наждачной бумаги.

1. Установка косоуров. Косоуры устанавливают в заранее определенном месте, закрепляя в нижней части с помощью опорного бруса, а вверху – с помощью врубки в балку потолочного деревянного перекрытия. Можно установить на балке перекрытия металлические опоры, к которым крепят косоуры с применением анкерных болтов. Нижнюю опорную балку также крепят на анкерные болты. При установке косоуров обязательно используют уровень.

2.  Изготовление ступеней и подступенников. Ступени изготовляют в необходимом количестве из сухой доски толщиной не менее 36 мм и шириной доски не менее выбранной ширины ступеней. Ступени могут немного выступать за плоскость подступенка, поэтому обрезать более широкую доску не нужно. Доски нарезают по необходимой длине, равной ширине лестницы с учетом перил, обычно это значение составляет 0,8-1,2 метра. Ступени шлифуют, срезая острые кромки.Подступенки выполняют из сухой доски толщиной не менее 20 мм, ширина доски равна высоте ступеней, а длина – ширине лестницы.

3. Крепление ступеней. Крепят к установленным косоурам сначала подступенки, а затем ступени с помощью саморезов и столярного клея. Клеем промазывают все стыки для уменьшения скрипа при ходьбе по лестнице.

4. Изготовление перил. Для выполнения перил используют балясины и поручни. Балясины можно изготовить из бруска квадратного сечения или купить готовые, резные. Балясины устанавливают на ступени, обычно по одной балясине на каждую ступень. В начале и конце лестницы устанавливают опорные балясины, между ними – декоративные. Крепят балясины к ступеням с помощью саморезов, после чего устанавливают декоративные заглушки в местах крепления. Перила также закрепляют с помощью саморезов с нижн6ей стороны.

5. Обработка и нанесение декоративного покрытия

6. Лестница, как и любая другая деревянная конструкция, нуждается в защите от воздействия влаги. Деревянные лестницы покрывают с этой целью краской, лаком либо защитным бесцветным или тонирующим составом. При этом лучше использовать покрытия, не образующие очень гладкой поверхности – скользкие ступеньки опасны, особенно при спуске вниз. Перед нанесением покрытия лестницу еще раз шлифуют, чтобы убрать все заусенцы, задиры. Места креплений закрывают заглушками из дерева. Покрытие наносят кистью или небольшим валиком в два-три слоя, при этом позволяя предыдущему слою хорошо просохнуть.

7. Установить прямую маршевую лестницу не всегда возможно из-за ее габаритов. Для экономии места можно выполнить другие разновидности лестниц, например, лестницу «гусиный шаг».

Сборная бетонная лестница по косоурам из швеллера

Конструкция сборных ж/б лестниц в основном представляет собой наборные железобетонные ступени, уложенные по металлическим косоурам из швеллеров или двутавров. Данный вид конструкции является наиболее надежным и долговечным, по сравнению с деревом. Сборная бетонная лестница может устанавливаться как внутри помещения, так и снаружи. Бетонная лестница с использованием красивых качественных отделочных материалов может украсить интерьер как частных так и общественных зданий. Сборная бетонная лестница по металлическим косоурам выполняется собственными силами на стройплощадке. Косоуры привариваются к площадочным балкам либо соединяются с помощью болтов. Площадки на данном типе лестниц выполняются из готовых железобетонных плит или заливается монолитная плита, опирающаяся на площадочную балку.

Ступени монтируются на косоуры, швы заполняются цементнопесчаным раствором. В общественных зданиях металлические косоуры окрашиваюся, либо обрабатываюся каким либо огнезащитным материалом и далее отделываются гипсокартоном. Сборные бетонные лестницы монтируются из железобетонных ступеней, которые могут быть треугольной, прямоугольной или в форме прямого угла формы, отделка лестницы производится природным камнем или керамической плиткой. При облицовке лестниц, эксплуатируемых на улице в зимний период стоит предусмотреть проступи с рифленой плиткой, для предотвращения падения людей. В продаже достаточно широкий выбор данного вида плитки. Также в наше время для наружных лестниц выпускаются проступи с электроподогревом, предотвращющим образованию наледи.

Расценки на монтаж сборных бетонных ступеней по стальным косоурам

ТЕРм- 38- 01- 002- 01 Изготовление балок и косоуров. МОНОРЕЛЬСЫ, БАЛКИ И ДРУГИЕ АНАЛОГИЧНЫЕ КОНСТРУКЦИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ, СБОРКА С ПОМОЩЬЮ КРАНА НА АВТОМОБИЛЬНОМ ХОДУ НР=66% (НР = 228 руб.) СП=65% (СП = 225 руб.)

ТЕР- 09- 03- 002- 12 УК ТЕР ИЗД.3 ТБ7 П7 Козп=1,15 Кэм=1,15 ОП П1.9.16; ПРИЛ.9.3 П2 Козп=1,1 МОНТАЖ БАЛОК, РИГЕЛЕЙ ПЕРЕКРЫТИЯ, ПОКРЫТИЯ И ПОД УСТАНОВКУ ОБОРУДОВАНИЯ МНОГОЭТАЖНЫХ ЗДАНИЙ ПРИ ВЫСОТЕ ЗДАНИЯ ДО 25 М (НА ТЕРРИТОРИЯХ ДЕЙСТВУЮЩИХ ПРЕДПРИЯТИЙ, ИМЕЮЩИХ РАЗВЕТВЛЕННУЮ СЕТЬ ТРАНСПОРТНЫХ И ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ И СТЕСНЕННЫЕ УСЛОВИЯ ДЛЯ СКЛАДИРОВАНИЯ МАТЕРИАЛОВ) — ПО ЖЕЛЕЗОБЕТОННЫМ И КАМЕННЫМ ОПОРАМ Кэм=1,3 Кзпм=1,3 (Поправка на рыноч.стоим.) НР=90% (НР = 383 руб.) СП=85% (СП = 362 руб.)

ТЕР- 13- 03- 002- 04 ОП П1.13.7 Козп=1,1 ОГРУНТОВКА МЕТАЛЛИЧЕСКИХ ПОВЕРХНОСТЕЙ ЗА ОДИН РАЗ ГРУНТОВКОЙ ГФ- 021 (РУЧНЫМ СПОСОБОМ) НР=90% (НР = 32 руб.) СП=70% (СП = 25 руб.)

ТЕР- 07- 05- 015- 01 УК ТЕР ИЗД.3 ТБ7 П7 Козп=1,15 Кэм=1,15 УСТРОЙСТВО ЛЕСТНИЦ ПО ГОТОВОМУ ОСНОВАНИЮ ИЗ ОТДЕЛЬНЫХ СТУПЕНЕЙ ГЛАДКИХ (НА ТЕРРИТОРИЯХ ДЕЙСТВУЮЩИХ ПРЕДПРИЯТИЙ, ИМЕЮЩИХ РАЗВЕТВЛЕННУЮ СЕТЬ ТРАНСПОРТНЫХ И ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ И СТЕСНЕННЫЕ УСЛОВИЯ ДЛЯ СКЛАДИРОВАНИЯ МАТЕРИАЛОВ) Кэм=1,3 Кзпм=1,3 (Поправка на рыноч.стоим.) НР=155% (НР = 3351 руб.) СП=100% (СП = 2162 руб.) 1,53

100М СТУПЕНЕЙ ССЦ01- 403- 1261 СтройЦена, май 2014 СТУПЕНИ ЛЕСТНИЧНЫЕ ЛС 15- 1 /БЕТОН В15 (М200), ОБЪЕМ 0,066 М3, РАСХОД АР- РЫ 1,59 КГ/ (СЕРИЯ 1.050.9- 4.93) 102

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Точный расчет лестниц на косоурах: онлайн рекомендации

Аккуратность и точность не только вежливость королей, но и верный друг строителя. Во время фиксации необходимых параметров обязательно использовать калькулятор, позволяющий рассчитать все с ювелирной точностью. Первое, что необходимо запомнить – математические вычисления для лестницы на деревянной и металлической основе происходят различным образом. Да, есть некоторые общие черты, но не стоит на этом основании ставить между обеими технологиями знак «=».

Непосредственный расчет происходит следующим образом:

1. Длина несущей конструкции определяется на основании теоремы Пифагора. Искомый параметр получается после исчисления квадрата гипотенузы с последующим извлечением корня квадратного.
2. Катетом является высота лестничного пролета от 1 до 2 этажа. Сюда необходимо добавить расстояние от верхней площадки до нижней ступеньки. Для того чтобы произвести расчет угла, необходим измерить коэффициент наклона всей конструкции.

Дальнейшие математические вычисления зависят от механизма крепления ступеней. Если решено все делать в доме при помощи кобылков, то нужно взять чуть меньшую, нежели площадь ступеньки планку.

Углы наклона и ступени

Немаловажным фактором для комфортного использования лестницы является угол наклона, под которым она будет установлена. Зависит это от самого строения дома и назначения подъёмного перехода.

Рекомендуемые значения:

• для пандусов мера угла соответствует 30;
• для комфортного пользования в обычных бытовых условиях – от 30 до 45;
• если устанавливают приставные лестницы – их угол наклона соответствует 45;
• для лестниц пожарного типа данный параметр превышает 75.

Для оптимального комфорта необходимо продумать и правильно рассчитать ширину и высоту ступеней. В нормативных документах указаны следующие параметры для ступенек: ширина – 30 см, высота – 15 см. Количество элементов также играет существенную роль.

Виды конструкций

Если рассматривать стационарные лестницы, то по характеру крепления маршей различают следующие варианты конструкций:

• на косоурах;
• на тетивах;
• консольные;
• винтовые.

Лестницы на косоурах

Косоуры — несущие балки с выступами (зубцами) для каждой ступеньки. Это один из наиболее часто встречающихся типов конструкции лестниц. Косоуры не обязательно применяются в паре. Есть лестницы с одним, центральным, несущим элементом.

Их устанавливают, когда необходимо «сэкономить» пространство. Два косоура — это стандартный вариант конструкции.

Три несущих опоры необходимы для широких лестниц, чтобы ступени не прогибались по центру. Обычно центральную несущую балку устанавливают третьей при ширине лестницы более 1.3 м.

Материал изготовления косоуров — металлический профиль или деревянный брус.

Лестницы на тетивах

Тетивы — это опорные балки, которые в чем-то подобны косоурам. Но они могут работать только в паре. Это обусловлено характером крепления ступеней — их устанавливают во внутренние пазы деревянных балок или на опорные пластины, приваренные к металлическим профилям.

Чисто визуально лестница на тетивах смотрится более компактно, но монтировать ее сложнее — необходимо точно выставить тетивы, чтобы пазы или пластины попарно идеально совпали между собой.

Лестницы на больцах

Это относительно «молодой» тип крепления ступеней между собой. «Больц» это транскрипция немецкого bolzen, или в привычном для нас звучании «болт». Именно болты, винты или резьбовые шпильки и являются основой конструкции. Различают несколько вариантов лестниц на больцах.

Простейшее из них можно представить в следующем виде:

• в каждой ступеньке по углам сверлят две пары отверстий;
• хромированную стальную трубу разрезают на части, равные высоте ступеней;
• отрезки труб вставляют между ступенями и стягивают с помощью резьбовых шпилек с гайками;
• первую ступень связывают больцем с полом;
• последнюю ступень могут крепить непосредственно к стене или к лестничной площадке.

В чистом виде лестница на больцах используется не часто. Чтобы выдержать серьезные нагрузки диаметр болта или винта должен быть большим, что приводит к утрате визуальной легкости и «воздушности» конструкции. Поэтому для маршей с большим количеством ступеней используют дополнительные элементы поддержки.

Например, поручни с опорными столбами или подвесами. Но есть и комбинированные конструкции, когда одна из сторон марша крепится к косоуру или тетиве, несущей стене (подвид консольной лестницы) или опорному столбу (подвид винтовой лестницы).

Консольные лестницы

Технически это лестница на одной «тетиве» с жестким креплением ступеней к приваренным профилям или вертикальным штырям (болтам). Сама тетива представляет собой металлический силовой элемент, который непосредственно крепится к несущей стене анкерными болтами.

Затем тетиву прячут под отделку (гипсокартон, штукатурку), а к профилям крепят ступени. Ограждения обычно не служат несущим элементом, но иногда их делают достаточно прочными, чтобы перераспределить часть нагрузки.

Винтовые лестницы

Это одни из самых компактных видов лестниц с большим разнообразием крепления ступеней. Главный недостаток в том, что в большинстве случаев используют забежные ступени клиновидной формы, что значительно уменьшает ту полезную площадь, на которую можно устойчиво стать при подъеме или спуске.

Можно выделить три основных вида конструкции:

• С консольным креплением ступеней на центральный столб и частично на ограждающие стены. Устанавливают в углах и эркерах.
• С опорой ступеней на центральный столб, с фиксацией «висящего» края на больцах и/или на ограждения.
• С креплением ступеней в спиралевидные гнутые тетивы.

Технические характеристики лестницы из металла на косоуре

В зависимости от архитектурных особенностей помещения и финансовых возможностей владельца, конструкция выполняется в двух возможных формах. В первом случае металлическая лестница на косоурах предусматривает фиксацию ступеней с верхней стороны.

Чем больше выступ, тем шире должна быть ступенька. Крайне редко в подобном случае происходит монтаж под ступеньки. Вторым вариантом установки подобной конструкции является крепление ступеней между косоуров.

В этом речь идет о следующих конструкционных особенностях:

1. Максимальная толщина косоура колеблется от 10 до 14 см, а ширина – от 8 до 14 см. Здесь многое зависит от количества ступенек.
2. Использование неполных и полных подступенек, в зависимости от архитектурных особенностей помещения. Соединяются оба варианта при помощи шкантов или клея.
3. Наличие бокового зигзага косоура.

На этапе проектирования необходимо учесть особенности выбранной модификации лестницы. Чем точнее это будет сделано, тем меньше времени займет процесс монтажа. На основании собранной информации формируется типовая технологическая карта (ТТК) – документ, определяющий дальнейшую работу.
