Ленточный фундамент своими руками поэтапно для дома

Ошибки

В процессе заливки ленточного фундамента пользователи часто делают одни и те же ошибки. Перечень наиболее распространенных из них поможет избежать их повтора:

отсутствие гидроизоляции;
неправильный подбор сечения арматуры или размеров ячеек каркаса. Использование сварки вместо вязки арматуры, перевязка коротких прутов по углам здания;
отсутствие фундамента под внутренними несущими стенами;
изменение параметров дома после заливки фундамента. Основание рассчитывается с учетом нагрузок, создаваемых домом. При замене материала строительства, этажности или любого другого параметра, приводящего к увеличению нагрузки на фундамент, последует его разрушение;
пренебрежение этапом исследования почвы. Это лишает исходных данных для расчета фундамента и выбора его типа;
неправильный подбор параметров фундамента: глубины заложения, ширины, конфигурация;
ошибки в обустройстве траншеи. Таковыми могут стать: проведение работ в мерзлом грунте, неравномерная глубина, отсутствие песчаной подушки, кривизна стен траншеи и т.п.;
неточная разметка;
неправильный подбор марки бетона или неправильная пропорция, консистенция. Заливка бетона в холодное время года (вода внутри раствора может замерзнуть, что приведет к неравномерному застыванию). Наличие пустот в теле фундамента, избыточное количество воды в бетоне, использование непросеянного песка или щебня с примесями земли или глины;
желание сэкономить время и деньги может стать причиной деформации фундамента в будущем.

Конечно, перечень этот далеко не полный. Однако ознакомление с ним позволит более скрупулезно выполнять этапы заливки ленточного монолитного фундамента и получить надежное основание для строительства дома.

Как выбрать марку бетона для ленточной конструкции?

Стоит выбрать подходящую марку бетона перед тем, как создавать свайно-ленточный фундамент своими руками: пошаговая инструкция поможет это сделать. Стоит рассмотреть следующие варианты:

для мелкозаглубленного основания подойдут материалы марки М100 – М150, но при неглубоком прохождении подземных вод стоит выбрать марку М250;
для заглубленного варианта стоит предпочесть марки М200 или М250;
при создании фундамента под тяжелые строения рекомендуется использовать материалы марок М300 или М350.

Для особо прочного основания следует выбирать марки с более высоким номером

При монтаже конструкции важное значение имеет гидроизоляция и установка цоколя

Статья по теме:

Ошибки и подводные камни при возведении

В процессе обустройства ленточного фундамента необходимо строго додерживаться технологии строительства, только такой подход может обеспечить высокие эксплуатационные характеристики основания. Избегайте следующих ошибок, которые часто допускают неопытные строители:

Отсутствие уплотняющей подсыпки либо несоблюдение ее толщины — приводит к возрастанию действующих на ленту нагрузок от пучения грунта;
Отсутствие гидроизоляции дна траншеи и опалубки — бетон теряет влагу, что нарушает нормальное течение процессов отвердевания;
При армировании не соблюдается защитный слой между бетоном и опалубкой — арматура, выступающая на поверхность ленты подвергается ускоренной коррозии;
Неправильное армирование угловых частей фундамента — резко уменьшает прочность и устойчивость ленты к нагрузкам;
Отсутствие в ленте заранее предусмотренных отверстий под прокладку коммуникаций — сверление бетона после отвердевания снижает прочность конструкции.

Столбчатые фундаменты

Для реализации проекта облегченного строения с минимальной нагрузкой на основу идеально подходит столбчатый фундамент. Здесь невооруженным глазом видна экономия материалов: не нужны трудозатраты, как при строительстве ленты.

Для изготовления столбчатых опор подходят породы деревьев, неподверженные гниению, бетон, кирпич, бутовый камень, железобетонные блоки. Столбы могут делать, используя комплексный подход: нижнюю часть делают из камня, а верхнюю – делают монолитной, прочность конструкции придают с помощью обвязывающего ростверка.

Опалубка для фундамента может использоваться съемная и несъемная, последний вариант легко изготовить из металлической трубы нужного диаметра, а съемные каркасы делают из дерева и стали.

При определении величины глубины залегания основания опор необходимо учитывать характеристики грунта и используемые материалы. Одним из главным преимуществ столбчатых фундаментов является то, что при незначительном перепаде высоты на участке, это легко подкорректировать, изменив высоту опор.

Верхняя часть столбов связывается с помощью ростверка, который бывает железобетонным или из швеллера, применяется бросовая обвязка.

Столбчатый фундамент не подходит для массивных сооружений, от него следует отказаться, если вы хотите обустроить подвал или цокольное помещение. Такое основание не рекомендуется использовать на неустойчивых грунтах, где подземные воды подступают близко к поверхности земли.

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.
2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Область использования ленточного основания

Фундаменты ленточного типа применяют при возведении многих зданий и сооружений

Фундаменты ленточного типа применяют при возведении следующих зданий и сооружений:

Он подходит для дома с массивными несущими стенами из камня, кирпича или монолитного бетона.
Если состав грунта на участке неодинаковый и существует вероятность усадки строительных конструкций, то устройство ленточного основания под дом поможет защитить всё строение от трещин и неравномерного оседания.
Заливка ленточного фундамента часто используется при возведении дома с подвалом или цокольным этажом.
Мелкозаглублённое ленточное основание можно применять при строительстве дома из древесины, пеноблоков или при возведении каркасного строения.

Какой фундамент для дома обойдется дешевле

Рассматривая, как правильно построить фундамент для частного дома и не тратить больше необходимого, следует учесть вид почвы, вес строения и еще массу характеристик, тогда получится подобрать идеальный вариант.

Наименьшая стоимость и затраты времени присущи столбчатому фундаменту. Но у него есть два существенных ограничения: монтаж только на малоподвижных или неподвижных грунтах и небольшой вес строения. Как итог, для жилого дома или тяжелой постройки он категорически непригоден.
На втором месте сваи, но здесь все зависит от их разновидности. Винтовые самые недорогие из все но подходят для легких строений, буронабивные – для кирпича и бетона, а забивные обеспечивают высокий уровень устойчивости, но очень дорого стоят.
Ленточный фундамент. Незаглубленный и мелкозаглубленный вид обойдутся не намного дороже, чем столбчатый, а лента глубокого заложения отличается самой высокой ценой, благодаря увеличению объема работ и использованию большого количества материалов.
Монолитная плита это самый дорогой вид фундамента, но обеспечивает максимальную надежность на пучинистых грунтах. В некоторых случаях такой фундамент это единственный подходящий для почвы вариант.

От каких факторов зависит выбор фундамента?

Чтобы построить основание для дачного здания необходимо правильно определиться с типом, характеристиками и назначением будущего сооружения, а также придерживаться поэтапной методики возведения несущих конструкций сооружения. Факторы, влияющие на выбор фундамента:

Тип и несущие характеристики почвы. Стоит учитывать высоту расположения грунтовых вод, сезонное пучение почвы, несущие характеристики грунта, а также рельеф местности. Понятно, что на сильном уклоне никто не будет строить монолитный фундамент или сборные конструкции из газобетона, ведь тогда придется проделать огромное количество работы для выравнивания площадки. А вот столбчатое основание с ростверком для таких целей подойдет идеально.
Масса будущего здания и его габаритные размеры. Как правило, загородные дома редко бывают многоэтажными, их строят одноэтажными, реже двухэтажными. Как строительный материал используют относительно легкий газобетон или более тяжелый кирпич, бетонные блоки здесь не используются. Поэтому, частный дом отличается легкостью и малой допустимой нагрузкой на грунт и подбирать тип основания желательно после расчетов.
Финансовая составляющая. Каждый строитель частного дома прекрасно понимает, что финансовая составляющая при возведении основания играет важную роль. Понятно, что все они желают правильно подобрать устройство частного одноэтажного дома, но и сразу просчитывают все допустимые риски и стоимость строительных материалов. Поэтому, если поблизости есть производство газобетона или обнаружены залежи природного строительного камня, то они будут использовать его и устройство основания будет соответствующим. К тому же фундамент для дома своими руками часто возводится без использования дополнительных рабочих рук и мощной строительной техники, так как это существенно удорожит финансовую смету.
Назначение будущего здания. Если это одноэтажный или более частный жилой дом, то и фундамент подбирается максимально прочный и надежный. А если это небольшая хозяйственная постройка, тогда и тип основания будет совсем иным.

Также нужно помнить, что пошаговая инструкция по закладке основания существенно отличается при различных климатических условиях и особенностях конкретной местности, поэтому правильнее будет, сначала определиться, а потом строить. Важную роль играет фактор выбора строительных материалов, из чего именно будет построено будущее основание для дачного домика.

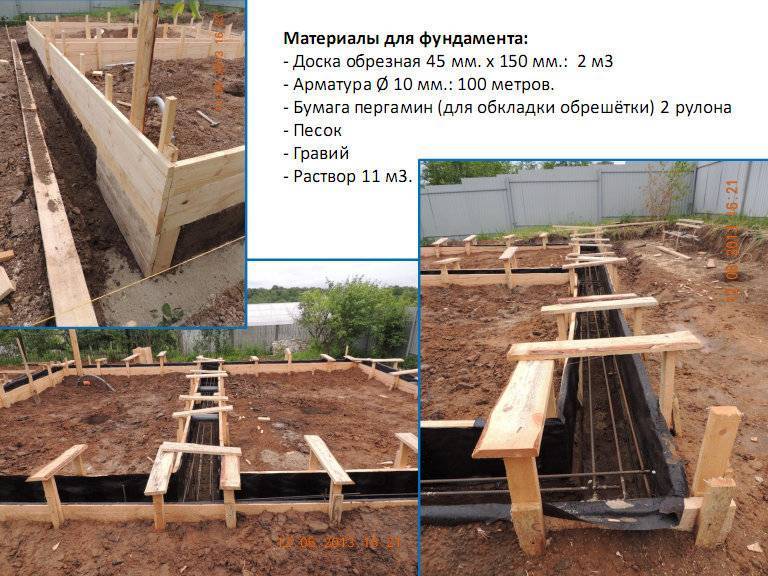

Материалы

Чтобы выбрать материалы для ленточного фундамента, надо определиться с технологией. При применении сборных элементов потребуется приобрести:

бетонные блоки марки ФБС;
бетонные плиты марки ФЛ;
кирпич и бетон для заделки отверстий;
гидроизоляционные материалы;
теплоизоляционные материалы при необходимости.

Заделка отверстий из кирпича или бетона применяется потому, что полностью выложить подземную стену из типовых блоков практически невозможно. Также бетон и арматура пригодятся, чтобы сделать ленточный бетонный пояс по обрезу опорной части. Железобетонный элемент необходим для связывания всей конструкции в единое целое. Он позволяет равномерно передавать нагрузку от стен на нижележащие части. При необходимости читайте подробную статью о фундаментах из ФБС.

Технология заливки ленточного фундамента подразумевает использование:

жидкого бетона классов В15—В20;
арматуры: рабочей, вертикальной, поперечной;
досок или пенополистирола для изготовления опалубки;
гидроизоляционных материалов;
теплоизоляции при необходимости.

Перед тем, как правильно залить ленточный фундамент под дом, потребуется также заготовить сыпучий материал. Используют песок средней или крупной фракции, щебень, гравий или песчано-гравийную смесь. Такая подушка одновременно выполняет сразу несколько функций:

выравнивает основание под ленту;
выполняет функцию дренажного слоя;
предотвращает негативное действие сил морозного пучения.

Это интересно: Обои для детской комнаты разнополых детей (видео)

Заливка бетоном

Наконец, наступает самый важный этап – заливка опалубки бетоном

Здесь очень важно выдержать оптимальные пропорции, чтобы получившаяся конструкция могла выдерживать значительные нагрузки без вреда для себя. Специалисты рекомендуют брать цемент, песок и щебень в следующий пропорции – 1:3:5, для получения марки M300

Экономить на цементе, как на вяжущем веществе, не стоит. Лучше потратить несколько лишних сотен рублей, чем неправильно провести расчет и возвести недостаточно прочный фундамент. Следует помнить что цемент с возрастом теряет свои свойства. Поэтому для заливки фундамента следует брать цемент возраст которого не превышает 1 месяца.

Также рекомендуется потратиться и арендовать бетономешалку. Ведь объем бетона, нужного для заливки котлована для бани и, тем более, дома, довольно велик. Всю работу можно выполнить и вручную, используя старое корыто и лопату, но в этом случае вам придется потратить немало сил и времени.

Готовый бетон рекомендуется заливать небольшим слоем – около 15-20 сантиметров, после чего трамбовать глубинным вибратором или деревянной трамбовкой. Это позволяет исключить вероятность образования пустот, тем самым повышая общую прочность бетона.

Если работы ведутся при температуре ниже нуля, необходимо использовать специальные морозостойкие добавки. Да, это увеличивает стоимость строительства. Зато гарантирует высокое качество фундамента. В противном случае вода замерзает и бетон не набирает прочность ни после строительства, ни в теплое время года. Некоторые специалисты рекомендуют пользоваться обычной поваренной солью, если температура не опускается ниже -5…-10 градусов по Цельсию. Её расход в таком случае зависит от количества цемента. На 100 килограмм цемента применяется 1.5 килограмма соли. Но это старый век, вам бы так делать не советовал, не в коем случае.

Когда заливка завершена, бетон необходимо прикрыть строительным полиэтиленом – это позволяет сделать процесс набора прочности более равномерным, предотвращая быстрое высушивание и растрескивание. Через две недели фундамент наберет значительную прочность. Расчетная прочность достигается через 4 недели (при нормальной влажности и температуре), что позволяет начинать строительство.

Как видите, пошаговая инструкция ленточного фундамента своими руками довольно проста. Каждый человек, изучив теорию, сможет легко справиться со всей этой работой.

Интересные статьи о фундаменте:

Рекомендуем к просмотру видео ролик, с инструкцией строительства ленточного фундамента своими руками от а до я.

Полезные советы

Избежать ошибок при закладке ленточного фундамента помогут рекомендации опытных строителей:

бетон быстрее схватится при холодной погоде, если раствор замешать на теплой воде;
прочность бетона снижается при использовании песка и гравия смешанного с землей или глиной;
при использовании мокрого песка количество воды нужно уменьшать, иначе раствор получится жидким;
на хорошо утрамбованной подушке не должны отпечатываться следы от обуви, иначе из-за некачественного уплотнения здание просядет;
не стоит пренебрегать утеплением, так как теплоизоляция ленточного фундамента даже под легкий каркасный дом только снаружи сокращает расходы на отопление на 15 — 20%.

Для отвода дождевой и талой воды от ленточного фундамента и снижения величины пучения рекомендуется устройство отмостки. Для усиления защиты и придания презентабельного вида цокольную часть ленты отделывают камнем, клинкерной плиткой, сайдингом.

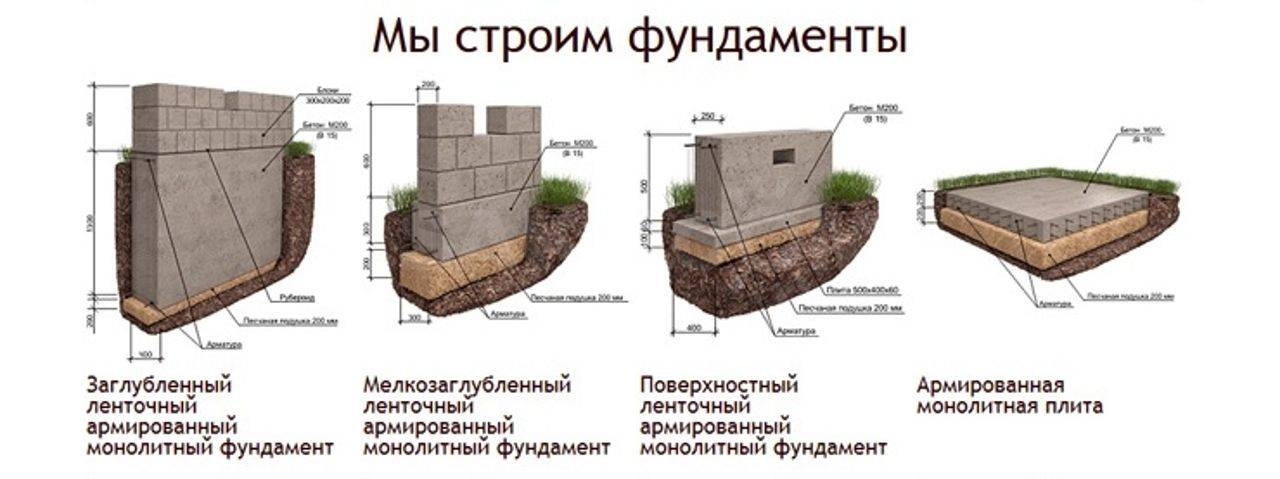

Каким может быть ленточный фундамент: о видах

В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки

Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)

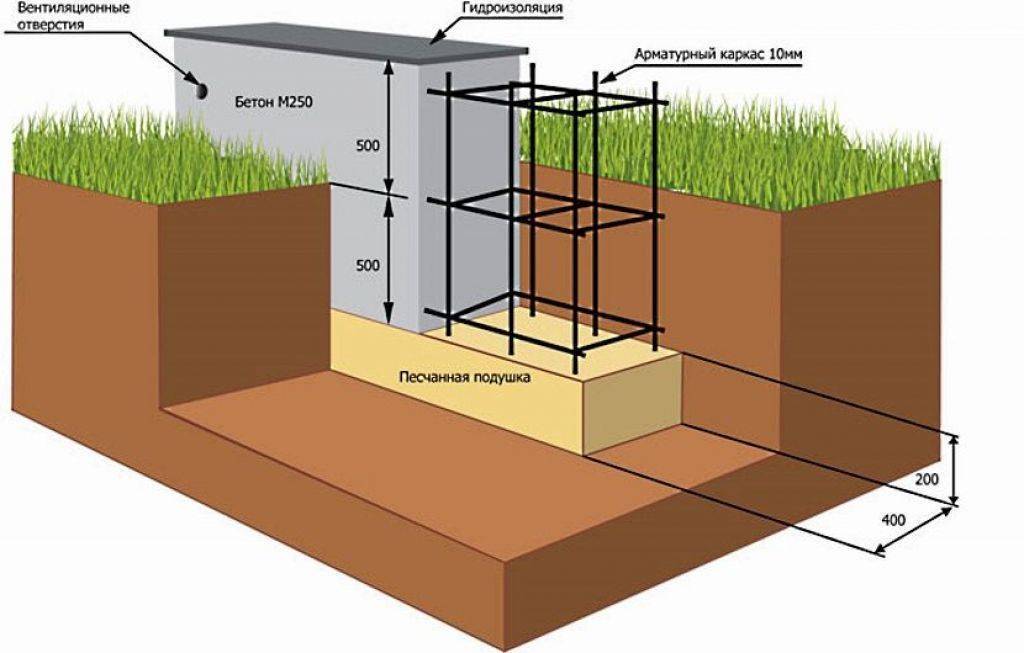

Монолитный ленточный фундамент

Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент

Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Мелкозаглубленный ленточный фундамент

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.

Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.

В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:

Т-образное;

Т — образный ленточный фундамент

Классическое прямоугольное.

В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.

Заглубленный ленточный фундамент

Структура заглубленного фундамента

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли

При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод

Фундамент из блоков ФБС

Сооружение фундамента: пошаговая инструкция

При устройстве ленточного фундамента своими руками вам придется освоить несколько профессий: землекопа, бетонщика, арматурщика и пр. Но сначала поработайте снабженцем.

Заранее приготовьте:

доску толщиной 20 мм, оструганную с одной стороны (для сооружения опалубки)
арматурную сталь периодического профиля диаметром 10-14 мм;
проволоку для вязки армирующего каркаса;
песок и щебень (или гравий) для устройства подушки.

Бетон необходимой марки лучше заказать готовый. Если же вы приняли решение выполнить полный цикл строительства ленточного фундамента своими руками, запаситесь цементом, песком и гравием для приготовления бетонного раствора (как сделать расчет бетона на фундамент).

Заготовив все необходимое, приступаем к строительству ленточного фундамента.

Пошаговая инструкция будет служить вам «путеводителем»:

В соответствии с выполненной ранее разметкой роем траншею шириной 1,5 метра и глубиной до 2,5 метра. Вручную эту работу можно выполнить штыковой лопатой. Если условия позволяют, то лучше привлечь небольшой экскаватор.
На дно подготовленной траншеи насыпается слой песка и плотно утрамбовывается. Чтобы процесс уплотнения протекал быстрее и качественнее, песчаный слой обильно проливают водой. Сверху насыпают 20-сантиметровый слой щебня или гравия и тоже тщательно трамбуют. Затем подушку заливают цементным раствором толщиной в 10 см, и оставляют в покое на 10 дней (о том, как правильно залить фундамент под дом).
Перерыв можно использовать для изготовления элементов опалубки. Подготовленные щиты по прошествии указанного срока устанавливают в рабочее положение. Смонтированную опалубку изнутри выстилают гидроизоляционным материалом (устройство опалубки для фундамента своими руками).
Внутри опалубки монтируется армирующий каркас, собранный предварительно на земле в отдельные секции (какой расход арматуры на 1 м3 бетона фундамента). Каждая из них состоит из верхнего и нижнего поясов, скрепленных друг с другом вертикальными арматурными стержнями меньшего диаметра. Соединение элементов каркаса производится методом вязки при помощи стальной проволоки. Сварку в данном случае не применяют.
После установки арматуры в полость опалубки заливается бетон.

Заливку лучше всего производить в один прием. Но такое в частном строительстве редко удается, в основном в этом случае заливают фундамент за несколько заходов.

Такое допускается, но делать это надо таким образом, чтобы швы между отдельными слоями бетона располагались горизонтально.

Как сделать свайно-ленточный фундамент своими руками

Опалубка снимается через 7-10 суток, и готовый монолит подвергается гидроизоляции. Его поверхности обмазывают битумной мастикой, а затем к им приклеивается рубероид или другой рулонный гидроизолятор.

Завершается процесс земляными работами. На этом этапе необходимо произвести обратную засыпку пазух строительным песком средней крупности. Его засыпают послойно, трамбуя и проливая водой. Не забудьте при этом контролировать состояние гидроизоляции: ее можно случайно повредить.

Технология выполнения

Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности

Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности. Для этого территория строительства очищается от мусора и ненужных зелёных насаждений. Далее выполняется разбивка осей будущего сооружения и их привязка от границ участка. После определения места расположения одного из углов дома под прямым углом к нему натягивается шнур. От него размечаются следующие углы здания и забиваются колышки. По колышкам натягивается шнур. От него отмеряют ширину фундамента и натягивают второй шнур.

Как выполняется дальнейшее строительство мелкозаглублённого фундамента, расскажет наша пошаговая инструкция и видео в конце статьи:

Копаем траншею при помощи лопаты или строительной техники. Дно траншеи выравниваем по уровню.На дне необходимо выполнить песчаную подушку высотой 200 мм. Песок после укладки заливается водой и трамбуется.
Затем укладывается слой изоляции. Для этого можно использовать плотную плёнку, бетонную прослойку высотой 10 см или рубероид. Применять геотекстиль в данном случае не стоит, поскольку он только снизит прочность основания.
Теперь приступаем к возведению опалубки. Для этого можно использовать доски, влагостойкую фанеру, OSB или специальные щиты. Внутреннюю поверхность деревянной опалубки лучше закрыть плёнкой. Так вам будет проще снимать доски после застывания бетона, а также они меньше загрязнятся, и их можно будет использовать в дальнейшем.

Теперь выполняется устройство арматурного каркаса. Для этих целей изготавливаем пространственный каркас из арматуры диаметром 1-1,2 см. Шаг поперечных прутков 20 см. Каркас устанавливаем в опалубку так, чтобы после заливки бетоном от края бетонной поверхности до арматуры было не меньше 50 мм тела фундамента. Это позволит надёжно защитить каркас от коррозии.
Не забывайте установить и привязать к каркасу трубы (гильзы), через которые в дом будут заводиться инженерные коммуникации. Также стоит заложить трубы для вентиляции пространства под домом. Чтобы в них не попал бетон при заливке, туда насыпается песок.

После приготовления или покупки бетонной смеси можно приступать к заливке

6.После приготовления или покупки бетонной смеси можно приступать к заливке. Как правило, заливку производят послойно. В каждом слое удаляются пузырьки воздуха при помощи глубинного вибратора. Так конструкция будет прочнее. При заливке бетона не стоит его лить с высоты более 1,5 м, чтобы не вызвать снижения прочности конструкции.
7.После заливки бетонная лента накрывается полиэтиленовой плёнкой для равномерного испарения влаги. Кроме этого, летом необходимо первую неделю смачивать бетон для защиты от пересыхания. Через неделю плёнку можно убирать.
8.Опалубку можно снимать при набирании бетоном первоначальной прочности. Обычно это происходит через две недели. Полное застывание наступает через 28 суток.
9.Стенки фундамента защищаются от влаги при помощи битумной мастики, которая наносится в два слоя.
10. Выполняется утепление основания. Для этого лучше всего использовать экструдированный пенополистирол. Он крепится к внешней поверхности до точки промерзания грунта. Особенно важна теплоизоляция фундамента в доме с подвалом.
11. Теперь можно производить обратную засыпку котлована или траншеи. Для этого лучше использовать смесь песка, глины и гравия, которая тщательно трамбуется.
12. Для защиты фундамента от атмосферных осадков выполняется отмостка.

Ещё один вариант выполнения ленточного фундамента вы можете найти в предложенном видео:

Как залить фундамент под дом

Монолитный тип фундамента — оптимальный вариант для частного домостроения. В этом случае укладка позволяет существенно сэкономить на транспортировке и монтаже конструкций. Не нужно нанимать грузоподъемный кран для установки элементов в проектное положение или КамАЗ для перевозки бетонных блоков и плит.

Монолитные фундаменты можно делать из бетона заводского изготовления или замешивать раствор самостоятельно бетономешалкой. Рекомендуется первый вариант. Дело в том, что строго соблюсти пропорции состава в кустарных условиях очень сложно. Для заводского бетона таким гарантом станет паспорт, в котором указаны проверенные показатели материала.

Чтобы самостоятельно изготовить материал, потребуется подготовить чистую воду, цемент, песок и щебень (или гравий). Их смешивают друг с другом строго соблюдая пропорции, которые зависят от того, какую марку бетона нужно получить. Если добавить в состав чуть больше песка или щебня, чем это требуется, прочность опорной части здания пострадает.

Таблица пропорций для приготовления бетона

Чтобы правильно залить фундамент, нужно ознакомиться с основными правилами бетонирования:

Бетон надо заливать за один прием с временными промежутками до 1,5 часов. Если делать большие перерывы в работе, раствор схватывается и образуются швы бетонирования, которые ослабляют конструкцию. Технология разрешает делать горизонтальные швы при крайней необходимости. Устраивать Монолитный фундамент вертикальные швы недопустимо, поскольку в этом случае опора дома не сможет сопротивляться деформациям грунта.
Класс бетона выбирают в зависимости от типа опорной части. Для столбчатого или свайного фундамента достаточно класса В 15. Для ленты нужны марки от В 15 до В 22,5. Строительство фундамента дома по технологии плиты требует бетона марок В 22,5 или В 25.
После заливки материал должен набрать прочность. В среднем на это уходит 28 дней. Продолжать строительные работы можно после набора конструкцией 70% марочной прочности.
Лучше выполнять работы в теплую сухую погоду. Идеальная среднесуточная температура для твердения бетона — +25°С. При температуре ниже +5°С материал практически не застывает. Для нормального твердения в этом случае используют специальные добавки и обогрев.
В течение 1—2 недель после заливки нужно проводить уход за бетоном. Он заключается в смачивании поверхности водой.
Для самостоятельного замешивания смеси потребуется цемент, песок, щебень (гравий) и чистая вода. Пропорции зависят от класса прочности. С завода материал доставляют автобетономешалкой – она позволяет продлевать срок жизни раствора и доставлять его на сравнительно большие расстояния.

Пример самостоятельного расчёта ширины ленточного фундамента

Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.

размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м 2 ;
внутри дома посередине расположена несущая стена;
стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м 3 ;
кровля из шифера – 40 кг/м 2 ;
перекрытие из железобетонных плит – 500 кг/м 2 ;
глубина промерзания почвы – 700 мм;
уровень грунтовых вод – 2,2 м;
грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см 2 ;
снеговая нагрузка – 50 кг/м 2;
полезная нагрузка – 20 кг/м 2 .

Определение суммарной нагрузки от дома на ленточный монолитный фундамент

На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:

Кровля

Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м 2 х1,1х40 кг/м 2 = 4000 кг.

Кирпичные стены

Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.

Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м 3 . Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.

Перекрытие из железобетонных плит

Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м 2 . Соответственно нагрузка от плит перекрытий будет равна: 200 м 2 х 500 кг/м 2 = 100000 кг.

Снеговая нагрузка

Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м 2 . Снеговая нагрузка составит: 110 м 2 х 50 кг/м 2 = 5 500 кг.

Полезная нагрузка

Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м 2 .

Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м 2 . Вес составит: 100 м 2 х 20 кг/м 2 = 2000 кг.

Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.

Расчёт ширины монолитной ленты

Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:

(1,2 х 159 000 кг) : 2 кг/см 2 = 95 400 см 2 . То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м 2 .

Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м 2 .

В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.

Потребность в материалах для устройства монолитной ленты

Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.

Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м 3. . С учётом непредвиденных потерь потребность в бетоне составит 17,3 м 3 .

Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.

Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.

Ленточный фундамент своими руками пошаговая инструкция
