Лазерный уровень – Как им пользоваться и почему без него не обойтись? Советы

Что такое лазерный уровень

При обустройстве пола, выравнивании стен и монтаже перегородок требуется тщательно следить за тем, чтобы поверхности были совершенно ровными и располагались под определенным углом по отношению друг к другу. Стандартные механические способы нанесения разметки занимают много времени. Приходится неоднократно натягивать шнуры, постоянно следить за их положением и при необходимости поправлять.

Лазерный уровень — это строительный прибор, предназначенный для ускоренного нанесения разметки на горизонтальные и вертикальные плоскости. Нивелир достаточно включить в работу, чтобы он мгновенно выстроил систему точек и линий на поверхностях в помещении. В зависимости от модели лазерный уровень может испускать один луч или сразу несколько, размечать пространство в заданном направлении или по всей площади.

Типы приборов и их использование

Лазерные уровни могут сильно различаются по конструкции, цене, возможностям и применению. Ниже перечислены основные типы устройств.

• Простейшие приборы. Это модели пузырьковых реечных уровней, оснащённые лазером. Обычно их задача — спроецировать на поверхность точку. Иногда инструменты оснащены лазерным отвесом — генератором видимой линии, перпендикулярной рейке. Пригодны для мелких бытовых работ, стоит недорого (500—1000 рублей), самостоятельно изготавливается умельцами из лазерной указки.
• Точечный лазерный нивелир. Проецирует на поверхности только точку, его лазерный луч невидим. Он может быть оснащён одним или несколькими излучателями, выполняющими функции уровня, отвеса, построителей осей. На рынке присутствует большое разнообразие моделей в диапазоне цен от 1 до 30 тыс. рублей.

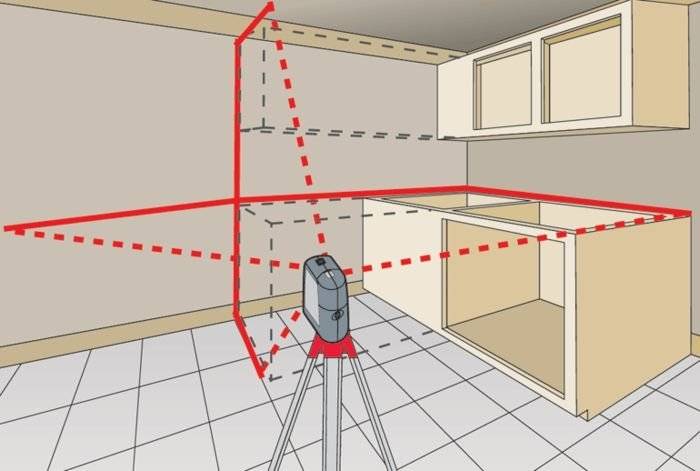

• Линейный лазерный уровень. Этот прибор — построитель осей длиной до 20—30 м. Обычно оснащён несколькими светодиодами и используется внутри помещений. Некоторые модели оборудованы импульсными источниками света и предназначены для наружных работ в комплекте с детекторами. Стоят линейные лазерные уровни от 2 до 35 тыс. рублей.

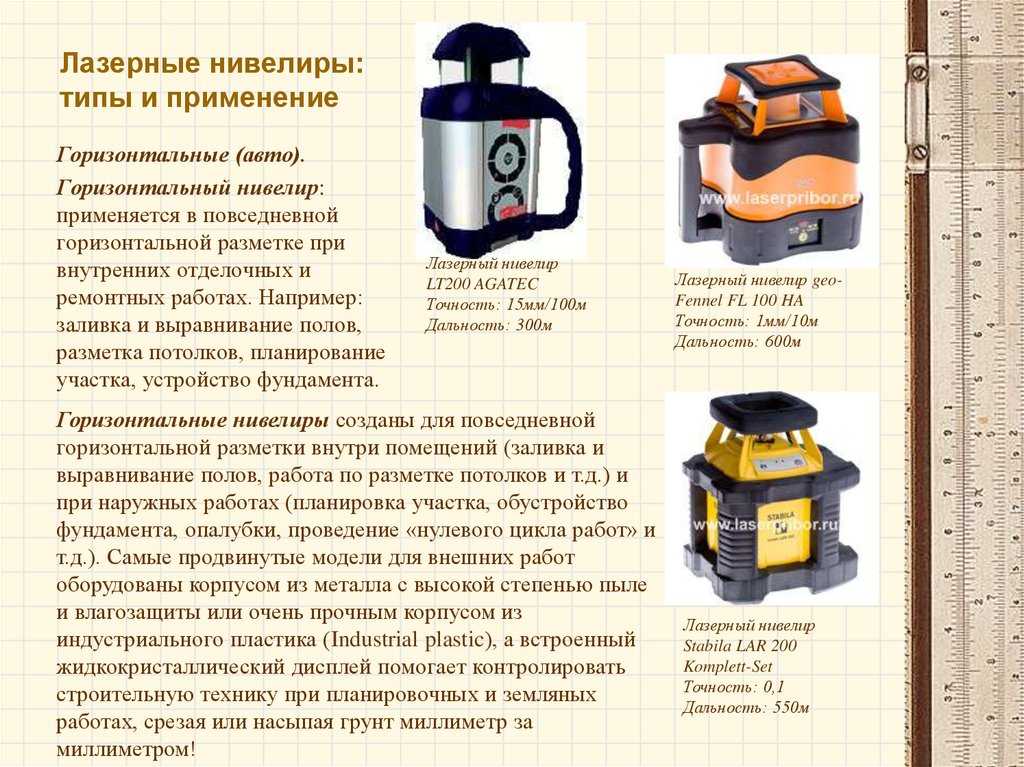

• Ротационный построитель плоскостей. Генерирует вращающиеся точки для создания видимых линий на 360 градусов. Большинство устройств оснащены лучевыми отвесами. Являются наиболее дорогим и точным классом приборов, их цена колеблется от 15 до 120 тыс. рублей. Зачастую снабжены автовыравниванием и возможностью управления с дистанционного пульта. Некоторые специализированные ротационные уровни настолько громоздки, что устанавливаются на станину или шасси.

Последнее десятилетие лазерные уровни стремительно совершенствовались, стали значительно точнее, проще в использовании, доступнее и уменьшились в габаритах. Теперь их можно встретить не только на крупных строительных площадках, но и у мелких подрядчиков, у домашних мастеров.

https://youtube.com/watch?v=1L5acEhJhYg

Установка и подготовка лазерного уровня к работе

Правильно работать с лазерным нивелиром можно только после грамотной установки прибора в ровное положение и настройки для получения точных значений. Подготовка состоит из нескольких этапов:

1. Большинство лазерных уровней работают от аккумулятора. Перед использованием прибора нужно проверить степень его заряда и при необходимости восполнить запас батареи.
2. Уровень располагают на ровной поверхности или устанавливают на специальный штатив. При этом нужно следить, чтобы расстояние до плоскости при использовании прибора не превышало максимальных значений, указанных в инструкции.
3. Инструмент выравнивают по горизонту, даже если он поддерживает функцию самостоятельной настройки. Для этого перед использованием проверяют встроенные капсулы на корпусе и при необходимости подкручивают винты до тех пор, пока пузырьки с воздухом не займут ровного положения.
4. Для уровня настраивают величину угла и скорость вращения луча, если такие опции предусмотрены в конкретной модели. Прибор включают в режим проецирования одновременно нескольких линий или отключают часть из них для более экономного расхода энергии.

При использовании лазерного уровня нужно следить, чтобы на пути луча не было никаких препятствий. Перед началом работ из помещения удаляют всех посторонних людей и домашних животных.

Для чего нужен лазерный уровень

Видео о том, как правильно пользоваться лазерным уровнем, показывают, что больше всего применение прибора востребовано в строительстве.

При возведении зданий требуется за короткий отрезок времени выполнять объемные работы по нанесению разметки с высокой точностью. Но применяют прибор также и в домашнем ремонте. Он оказывается полезен:

• при укладке фундамента и заливке бетонной стяжки,
• при сборке и сварке металлоконструкций, установке стен и перегородок,
• при монтаже облицовочных панелей, окон и дверей,
• при составлении планировок в помещении,
• при сборке и подвешивании мебели,
• при поклейке обоев и укладке плитки,
• при нанесении размерной разметки на стены и пол.

С чего начать применение инструмента — подготовка к работе

Точность показаний прибора зависит от правильности его установки. Нивелир необходимо выровнять, выставив его в вертикальном положении, и только после этого можно приступать к нивелированию. Для выравнивания устройства, в его конструкции предусмотрен специальный штатив, представленный в виде треноги. Каждая ножка штатива имеет свойство регулировки — реализуется за счет скользящих ползунков, поэтому с выравниванием лазерного уровня не возникает никаких трудностей.

Это интересно! Дорогие модели лазерных нивелиров имеют встроенную опцию самовыравнивания или самостоятельной настройки. Достигается это за счет того, что устройство фиксируется в одной точке, и при отклонениях до 5 градусов, производится самостоятельное выравнивание. Для этого механизм инструмента оснащен героскопом.

Удостовериться в том, что прибор установлен правильно, можно по пузырькам воздуха в водяной колбе. Это аналогичные колбы, которые применяются в водных уровнях для выявления отклонений от ровной плоскости. Как только прибор выставлен, можно приступать к его эксплуатации. Если же применяется дорогостоящий лазерный уровень, оснащенный опцией самовыравнивания, то инструкция по его настройке несколько иная:

1. Выровнять прибор при помощи штатива
2. Включить его и дождаться, пока произойдет дополнительная поднастройка или юстирование, при помощи чего обеспечивается высокая точность показаний
3. При самовыравнивании уровень издает соответствующие сигналы (мигает или пикает), и как только они прекращаются, значит, устройство готово к эксплуатации
4. Если нивелир продолжительное время не может выполнить опцию самонастройки, то это означает, что угол отклонения свыше 5 градусов, и необходимо произвести более точную настройку штатива

Если измерения проводятся на открытой местности, и прибор устанавливается на грунт, то ножки треноги следует жестко зафиксировать в земле. Для этого каждая ножка имеет специальные выступы для их вкапывания. Прибор соединяется со штативом за счет специального резьбового соединения. Если на корпусе инструмента и штативе диаметры резьбовых соединений отличаются, то необходимо воспользоваться переходником.

Решение проблем с дневным и солнечным светом

Рано или поздно у каждого пользователя лазерного уровня, возникает необходимость провести разметку на улице, это может быть любое строительство на приусадебном участке, в ландшафтном дизайне земельного участка или при строительстве гаража.

И вот в час “Х” Вы включаете прибор на улице в дневное время, и с досадой обнаруживаете, что луча совершенно не видно уже на 5 метрах, при чём абсолютно не важно, дорогие это или дешёвые лазерные уровни. Да увы, солнечный дневной свет самый губительный для лазера этого класса, но есть несколько выходов из данной ситуации, смотрите их ниже. В этом случае Вам несомненно поможет приёмник лазерного луча! У большинства лазерных нивелиров есть клавиша, которая переводит прибор в специальный пульсирующий режим, при котором линии начинаю гореть на порядок тусклее

Именно эта функция позволяет работать с лазерным нивелиром на улице при любой степени освещённости

В этом случае Вам несомненно поможет приёмник лазерного луча! У большинства лазерных нивелиров есть клавиша, которая переводит прибор в специальный пульсирующий режим, при котором линии начинаю гореть на порядок тусклее. Именно эта функция позволяет работать с лазерным нивелиром на улице при любой степени освещённости.

Приёмник лазерного излучения – это отдельный не большой прибор, они бывают разного размера, дизайна, с ЖК дисплеем и без. Приёмники лазерного излучения практически не поставляются в комплекте с лазерными уровнями, и приобретаются отдельно.

Приёмники идут в комплекте практически с каждым ротационным лазерным нивелиром, это нивелиры предназначенные для работы на большие расстояния до 1000 метров! Приёмник лазерного излучения имеет специальный встроенный фотоэлемент, который улавливает лазерный луч и показывает его местоположение визуальным и звуковым сигналом, в тот момент, когда луча человеческим глазом не видно. Диапазон работы с приёмником у каждого лазерного нивелира (имеющего данную функцию) разный, но минимум начинается от 30 метров! Смотрите технические характеристики в обзорах приборов.

Но есть и другие способы помимо непосредственно самого детектора, которые позволят поработать днём на улице с лазерным нивелиром. Полноценной альтернативой приёмнику можно назвать не все способы, но есть один действительно очень схожий и доступный вариант. Давайте рассмотрим каждый из методов по подробнее.

1. Способ

Это использовать какой-нибудь предмет с отражающей поверхностью, лучше всего подходит простая металлическая линейка. Если её повернуть под определённым углом, то лазерная линия будет хорошо видна.

2. Второй вариант подходит только тем, у кого приборы имеют дополнительные лазерные точки, к примеру, как у недорогого китайского нивелира (на фото точка именно этой модели). Дело в том, что концентрация пучка в точке намного больше, чем в линии, поэтому лазерную точку отчётливо видно днём на улице на расстоянии до 15 метров в одну сторону.

3. Способ подходит всем, с любой моделью нивелира. Как вы наверное уже догадались, это разметка в тёмное время суток, и чем темнее это время, тем дальше будет виден лазерный луч.

Поэтому, если Вы задумались или собрались приобрести лазерный уровень, рекомендую перед покупкой сразу определить для себя, потребуется ли производить какие-либо работы на улице при дневном освещении, исходя из этого рассматривать нивелир с функцией или без функции “работы с приёмником”.

4. Самый интересный метод определения местоположения лазерного луча на больших расстояниях. Причём разметку можно делать на гораздо большем расстоянии, чем с приёмником, если таковой режим в Вашем нивелире есть.

Да, надо отметить, что этот способ работает абсолютно с каждым лазерным построителем плоскостей, не важно есть у него режим работы с приёмником или нет!

Итак, чтобы произвести разметку на улице, к примеру на 100 метрах нам понадобится простой сотовый телефон с фронтальной камерой, который на сегодняшний день есть практически у каждого.

Далее для обнаружения лазерной линии включаем фронтальную камеру телефона и начинаем сканировать участок, где предположительно проходит линия. При точном попадании лазерного луча на фронтальную камеру, на экране телефона будет видна яркая точка, которая при небольшом смещении телефона вверх или вниз будет угасать.

В тот момент, когда на экране свечение точки будет самым ярким, мы и делаем отметку ровно на против глазка камеры.

Таким образом Вы получаете разметку с минимальной погрешностью, с таким же принципом работы, как и лазерный приёмник.

Для лучшего представления метода, рекомендуем посмотреть следующие видео:

Проверка на точность

Прежде всего, стоит помнить, что абсолютно точных приборов не существует. Но перед работой неплохо убедиться, что лазерный нивелир соответствует указанному производителем классу точности. Для этого существует несколько методик проверки:

• Нивелир ставят строго в центр комнаты с длиной в 5 м и более. Отмечают крестом по точке на противоположных стенах (по длинной стороне). Затем, не меняя регулировок, прибор переносят к одной из стен (на расстояние примерно в 0,7 м), замечают крестом новые отметки на стенах. Измеряют расстояние между ними. Если оно не превышает заявленной погрешности, горизонтальная плоскость показывается прибором правильно.
• Крест устанавливают в центре длинной стены (ее длина должна быть не менее 5 м), делают отметку. Затем, не перемещая устройство с места, поворачивают его так, чтобы сдвинуть вертикальный луч не менее чем на 2,5 м вправо. Если горизонтальный луч все еще попадает в отметку (или хотя бы не отклоняется сильнее, чем на заявленное значение погрешности), значит, устройство отображает горизонтальный луч правильно. Для надежности повторяют измерение, перенеся вертикальный луч на 2, 5 м влево.
• Установив прибор в 5 м от стенки, совмещают вертикальный луч с прикрепленной к стенке нитью отвеса. Длина нити отвеса должна быть не менее 250 см. Если луч и нить совпадают (или хотя бы не отклоняются сильнее, чем на половину значения указанной производителем погрешности), значит, вертикальный луч отображается правильно.

Если хотя бы один из этих тестов показывает значение, превышающее допустимую погрешность, прибор настроен не достаточно точно. Пользоваться им при работе нельзя. Нужно обратиться в мастерскую, чтобы выполнить настройку нивелира.

Методы крепления

Для чего нужен лазерный уровень

Чтобы стены иди потолок получились по-настоящему ровными, приходится повозиться с разметкой. При этом разметочные линии должны быть строго вертикальными либо горизонтальными. Ориентироваться по стенам, углам или стыкам в большинстве домов невозможно из-за погрешностей строительства. Поэтому раньше при ремонте приходилось использовать обширный разметочный инструментарий: пузырьковые уровни, отвесы, угольники.

Лазерное оборудование позволяет существенно ускорить работу и облегчить труд строителя. Ведь луч лазера распространяется в пространстве по идеальной прямой линии. Поэтому когда первые нивелиры, основанные на использовании лазерных лучей, появились на рынке, они произвели настоящую революцию в строительном и отделочном деле.

Первое время этот инструмент считался принадлежностью профессионального строителя. Поводом для такой оценки была высокая стоимость первых моделей, а также определенные трудности в освоении. Но сегодня такое оборудование выпускает множество производителей. Благодаря конкуренции цены существенно снизились, и теперь лазерный нивелир вполне доступен и для применения в быту. Для того чтобы узнать как правильно выбрать лазерный уровень для выравнивания пола читайте в этой статье.

Выбор лазерного уровня и важные параметры

Какими бывают лазерные уровни для дома их виды

Рассматриваемые лазерные уровни для дома делятся на три основных вида:

1. Точечные лазерные уровни обладают простейшей конструкцией, поэтому имеет невысокую стоимость по сравнению с аналогами. В приборе имеется линза и излучатель света в виде светодиода, закрепленного статически. Принцип функционирования такого вида изделия основывается на построении точек, располагающихся на соседней или противоположной поверхности. Чтобы работать с нивелиром точечного типа, нужно установить аппарат на ровную поверхность, после чего спроецировать точки, и отметить их маркером на стене

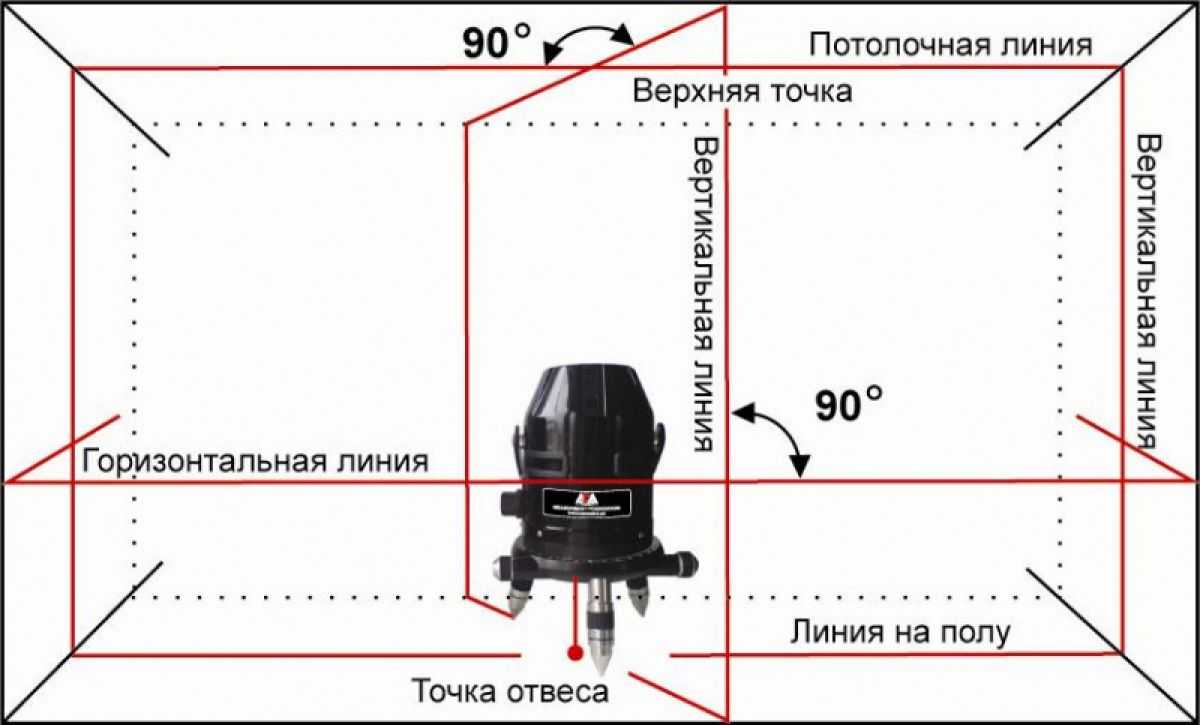

2. Линейные лазерные уровни еще называют кросслайнерами. Это один из наиболее популярных построителей плоскостей, так как он способен проецировать не точки, а прямые линии на поверхности. При помощи нивелира можно одновременно проецировать линии на потолок, стены и даже пол, что позволит одновременно выполнять работу нескольким работникам. Построение линии прибором исключает необходимость применения линейки и карандаша. Однако недостатком этого вида изделия невозможность его использования в уличных условиях. Ведь для получения проекции важна четкость и дальность лазера, что обеспечить линейные модели неспособны

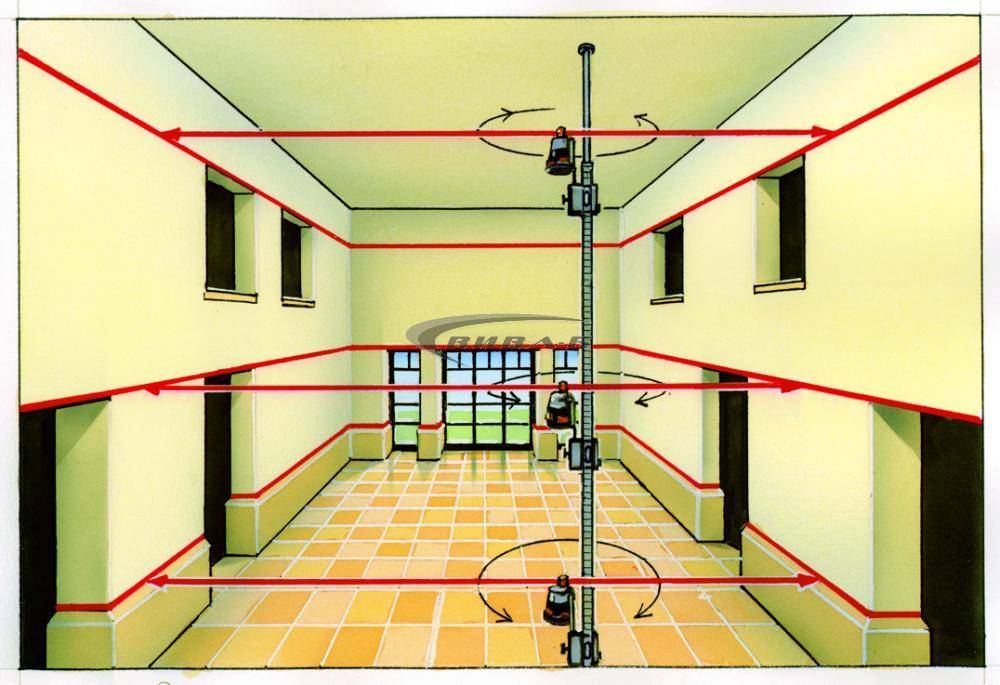

3. Ротационные — такие лазерные нивелиры еще именуются круговыми, так как светодиод в устройстве проецирует горизонтальные и вертикальные плоскости путем его вращения с большой скоростью. Такие изделия предназначаются для применения на улице, но их можно также использовать и внутри помещений. Вращение лазера для построения горизонтальной проекции осуществляется благодаря встроенному электромотору. Именно поэтому прибор способен проецировать горизонтальную плоскость на все 360 градусов. Так как изделие предназначается для использования на улице, то в нем устанавливается специальный мощный светодиод и группа линз. Дальность действия ротационных нивелиров исчисляется сотнями метров. В среднем значение дальности составляет 300 метров и больше. Вертикальная плоскость в ротационном аппарате отбивается благодаря наличию дополнительных светодиодов

Это интересно! До недавнего времени ротационные приборы способны были проецировать только горизонтальную плоскость, однако недавно они были модернизированы путем оснащения дополнительными светодиодами.

Ответить на вопрос, какой лазерный нивелир выбрать для себя, можно следующим образом:

• Если аппарат нужен для дома, то остановиться можно на моделях точечного типа
• Если планируется проводить отделочные работы внутри помещений, то понадобится линейный нивелир
• Когда деятельность связана с проектированием зданий и фасадов, то обойтись без лазерного ротационного прибора будет невозможно

Если ротационный нивелир может заменить два предыдущих вида изделия, то они не способны выполнить те функции, которые присущи для последнего варианта.

Как устанавливается лазерный уровень

Чтобы правильно пользоваться лазерным уровнем, его необходимо разместить по горизонту. В наиболее дешевых моделях для позиционирования используются регулируемые ножки. Для контроля положения корпуса применяются привычные всем строителям колбы с пузырьком воздуха внутри.

Проблема такого способа правильной установки одна: процесс очень медленный и должен повторятся при перемещении прибора. Кроме этого, если хочется выровнять потолок, придумать схему стабильного крепления приспособления очень сложно. Поэтому способ позиционирования винтами по пузырьковому уровню считается крайне устаревшим. Современные лазерные приборы используют другие опции.

Самовыравнивание

Функция самовыравнивания по горизонтали очень удобна. Прибор достаточно установить на штативе и нажать клавишу автонастройки. Если отклонение позиции не превышает 5 градусов, уровень будет готов к работе через считанные секунды.

В случае, если автоматически компенсировать угол наклона не удается, прибор подает звуковой сигнал. Чтобы этого не произошло, рекомендуется выполнить черновую настройку положения при помощи регулировки ножек штатива, проверяя правильность установки строительным пузырьковым прибором.

Компенсация отклонений

Во время эксплуатации штатив с лазерным уровнем легко случайно задеть, качнуть подвешенный для выравнивания потолка прибор. Чтобы луч не смещался, не начал плясать, в современных приборах предусмотрена система стабилизации. В ней используется один из вариантов исполнения:

• электронный, работающий на датчиках положения и электромагнитных отклонителях блока излучателя;
• демпферный, действующий на принципе магнитной индукции, использующий схему выравнивания-успокоения.

Демпферы обоих типов в хороших лазерных уровнях в некоторых моделях разрешается отключать. Это может понадобиться для построения наклонной плоскости. Например, для отделки лестничных пролетов или формирования сложных дизайнерских решений в оформлении. Для таких работ пригодится регулируемый штатив с индикатором или шкалой поворота установленного на нем лазерного устройства.

Рейтинг лазерных построителей

В основу рейтинга обычно ложатся характеристики изделий. С лазерными уровнями исключений нет

На что надо обратить внимание, выбирая этот прибор:

• в каком температурном диапазоне он может работать корректно;
• дальность излучения;
• точность;
• сколько направлений он может отбивать;
• тип крепежа;
• функциональность: самовыравнивающиеся, самоотключающиеся и так далее.

Итак, переходим к рейтингу лазерных нивелиров.

DEKO Laser Level

Китайский инструмент, недорогой с двумя пересекающимися под прямым углом линиями. Крепление производится на присоски, можно повесить на гвоздь или саморез. Питание – три батарейки АА. Характеристики:

• дальность 10 м;
• точность, она же погрешность 0,3 мм;
• рабочий температурный диапазон от +5С до +40С;
• вращение на 90°;
• это несамовыравнивающаяся модель.

В видео показан китайский лазерный уровень марки Laser Level:

Ермак 659-022

Хотя этот прибор имеет русское название, выпускается он в Китае. Сразу перейдём к характеристикам:

• количество линий – 2;
• дальность лучей – 10 м;
• погрешность – 0,5 мм;
• температура от +5С до +40С;
• угол развёртки: по горизонтали – 100°, по вертикали 120°;
• самовыравнивание в пределах 4°.

В видео показан лазерный построитель марки Ермак:

Bosch Quigo II

Немецкое качество всегда было на высоте. И этот маленький прибор превзошёл все ожидания. Он на самом деле имеет небольшие размеры – это куб с длиной стороны 6,5 см и массой всего лишь 250 г. Его так и называют – карманный нивелир.

Для крепления используется универсальная резьба, которая подходит под все известные штативы. Работает от двух батареек ААА, что гарантирует длительную работу. Но у этого нивелира есть и недостатки, в основе которых лежит его размер. Это низкая точность и невозможность отключения одной из двух пересекающихся линий, то есть при включении будут всегда светить два луча.

И характеристики:

• дальность свечения – 7 м;
• погрешность – 0,8 мм;
• температурный диапазон от +5С до +35С;
• угол развёртки и по горизонтали, и по вертикали одинаков – 60°;
• самовыравнивание – 4°.

В видео показано, как можно работать лазерным уровнем марки Bosch Quigo II:

Рейтинг лучший недорогих лазерных уровней можно продолжать, потому что рынок заполонён огромным ассортиментом от большого количества производителей. Наша же задача состояла в том, чтобы показать возможности именно недорогих моделей, которые сегодня популярны среди домашних мастеров

А также акцентировать ваше внимание на тех показателях, которые формируют качество инструмента

Особенности выбора лазерного уровня для ремонта

Перед тем как приобрести прибор, необходимо понимать принцип его работы и назначение. На сегодняшний день в строительстве используют несколько видов лазерных нивелиров, а именно:

• Мультипризменный (статический) построитель. Такие модели коротко называют кросслайнерами. Они просты в использовании и применяются для работ по выравниванию стен и различных поверхностей с помощью прямых или круговых проекций по всей площади помещения. Встроенные светодиоды формируют свет, который, проходя через призмы, превращается в лазерный луч.
• Ротационный вариант. Этот прибор позволяет проводить целый комплекс действий горизонтальными и вертикальными линиями, имеет несколько полезных функций, высокую дальность лазера и подходит для универсального использования как в помещении, так и на улице.
• Статический (точечный) указатель. Самый простой вид устройства для выравнивания поверхностей, который производит лазерные точки, его используют только в бытовых целях.

Каждый из перечисленных нивелиров имеет свои преимущества и недостатки. При необходимости ведения большого спектра строительных работ специалисты рекомендуют приобретать профессиональные, многоуровневые приборы с большим количеством технических возможностей.

При выборе подходящего варианта обязательно обращают внимание на такие важные факторы, как:

• Степень погрешности. Этот элемент позволяет проводить замеры с «ювелирной» точностью до миллиметров. Лучшие показатели у ротационных устройств, но их цена заметно выше.
• Рабочий диапазон. То есть какие виды проекций, линий прибор способен осуществлять и в каких плоскостях их строить. Для большинства работ бытового назначения подходит простой указательный лазер или статический построитель, способный работать на 2 перпендикулярные плоскости.
• Дальность действия. Еще один важный критерий, от которого зависит качество тех или иных работ по выравниванию. Наибольшие показатели у ротационных вариантов (от 20 до 150 метров), плазменные приборы пригодны для домашнего использования (не более 20–30 м).

Помимо указанных факторов, также обращают внимание на тип выравнивания (различают как самонаводящиеся, так и те устройства, которые необходимо настраивать вручную) и наличие полезных дополнительных функций (оповещение о сбое, самовыключение, экономия заряда и т. д.). Тип питания также играет важную роль, особенно если работать с нивелиром необходимо часто и долго по времени

Качественные варианты оснащены мощными аккумуляторами, простые устройства работают на батарейках, запаса которых, как правило, хватает для выполнения простых действий

Тип питания также играет важную роль, особенно если работать с нивелиром необходимо часто и долго по времени. Качественные варианты оснащены мощными аккумуляторами, простые устройства работают на батарейках, запаса которых, как правило, хватает для выполнения простых действий.

И финальным критерием выбора становится комплектация. Для удобства вместе с самим лазерным уровнем используют фиксирующие приспособления в виде штанги или штатива, приемник увеличения или уменьшения создаваемого луча и другие полезные вещи, например специальная мишень, которая представляет собой пластину из пластика с размеченными на ней точками. Ее используют при необходимости точного попадания лучом на большие расстояния (30–50 м и более).

Не стоит приобретать дешевые варианты лазерных уровней от сомнительных производителей, погрешность измерений в таком случае будет велика, а долговечность устройства оставит желать лучшего. Приборы должны иметь сертификаты соответствия стандарту, гарантийное обслуживание и подробную инструкцию по эксплуатации. Из наиболее качественных и хорошо показавших себя на практике моделей специалисты выделяют продукцию таких фирм, как: Bosh, Stabila, DeWalt, Энкор, Effort, Fit и др.
