Как крепят стропила к мауэрлату: двускатная или односкатная крыша – уголками, гвоздями, скобами: Без запила

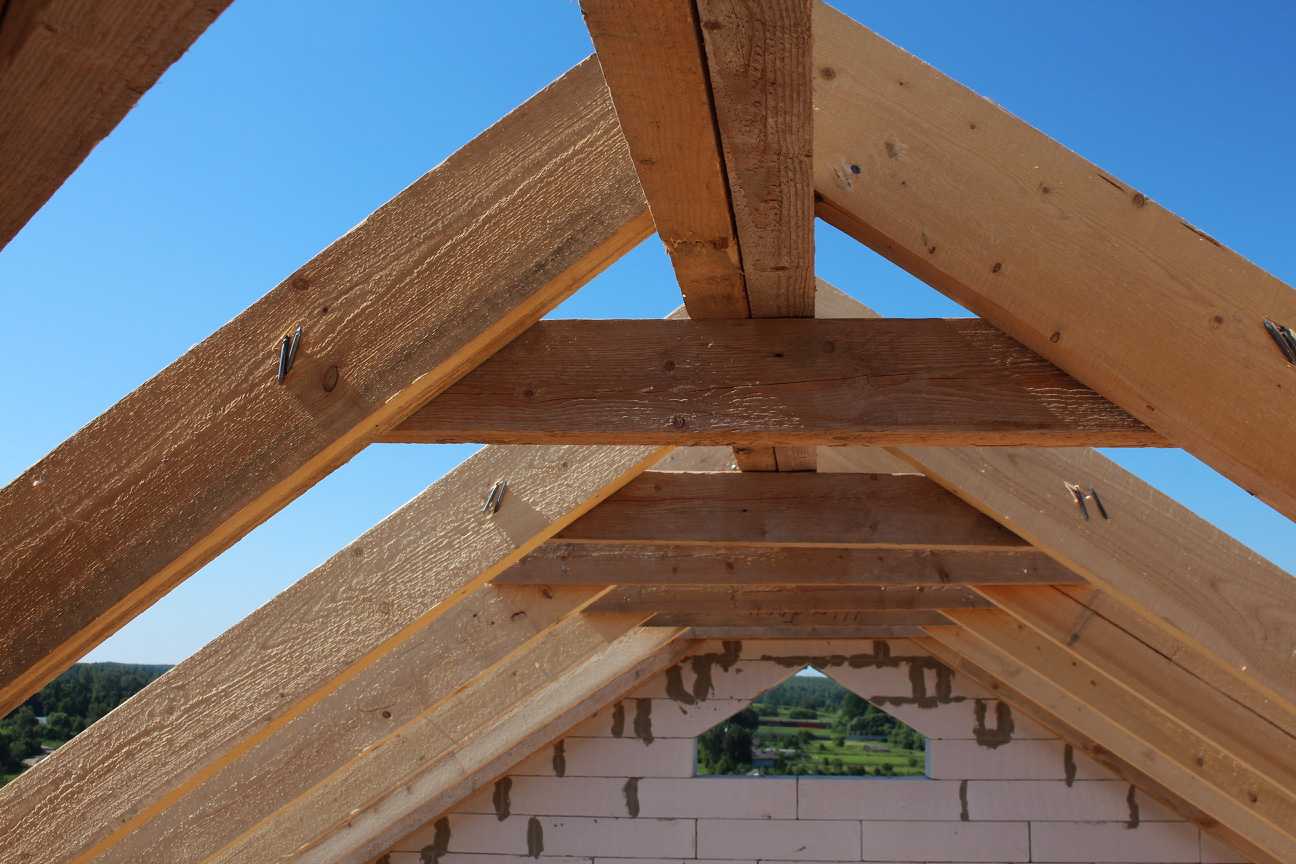

Соединение стропил в области конька

В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

Крепление стропил на крыше

Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

Способы крепления стропильных ног

Крыша с одним скатом из шифера

Прежде всего понадобится выполнить укладку брусьев:

1. Элементы устанавливаются с шагом в 75–80 см в верхней части стены.

2. В качестве опоры для брусьев применяется мауэрлат.
3. Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.

4. Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.

5. После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
6. Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.

Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:

1. Первый лист надо устанавливать в месте свеса над фронтоном.
2. В первом ряду монтируется ещё 2 листа.
3. Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
4. В дальнейшем действия выполняются по аналогии.

Установку листов рекомендуется начинать с подветренной части

Важно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну. Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов

Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.

Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.

Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.

Типы и особенности односкатной кровли

Основными достоинствами односкатной крыши являются:

• легкость изготовления;
• минимальные затраты на покупку стройматериалов;
• простота установки такого вида крыши.

В зависимости от того, какой архитектурный замысел у основного дома, у крыши может быть разный угол наклона. Дома с пристройками нередко имеют дизайнерский замысел, если пристройку придумали изначально, а не соорудили позже после строительства дома, и поэтому крышу стараются делать тоже, насколько возможно, красивой.

В Европе много домов с пристройкой и выглядят они, прямо скажем, по-разному. Если, при этом, односкатная крыша правильная, то ухаживать за домом удобно.

Но у такой конструкции имеются и свои минусы:

1. Все-таки, малопривлекательный внешний вид.
2. У дома нет чердачного пространства, как это бывает в случае с двускатной крышей.
3. Односторонний водосток. По этой причине такая крыша может быть сооружена лишь на маленькой постройке. В противном случае понадобилась бы более мощная система водоотлива, чтобы избавиться от большого объема воды.
4. Если угол наклона крыши будет меньше 45 градусов, зимой будет необходимо регулярно чистить снег (сбрасывать его в крыши дома и пристройки), чтобы не увеличивалась нагрузка на основание дома.
5. Чтобы обустроить пристройку как полноценную мансарду дома, угол наклона крыши должен быть большим.

Конструкция односкатной кровли предусматривает наличие двух точек опоры, расположенных на разной высоте так, чтобы образовался уклон. Если стены дома и пристройки имеют разный уровень, то фасад необходимо поднять выше. Односкатная крыша из профнастила подходит для холодных построек без дополнительного утепления. Такую кровлю не стоит делать на жилом доме.

Кровли крыш этого типа бывают двух видов:

• Вентилируемые;
• Невентилируемые.

Невентилируемые кровли обычно используют при возведении террас. Если в пристройке планируется соорудить клумбу или бассейн.

Вентилируемая крыша подойдет для закрытых помещений. Благодаря воздушной прослойке между двумя слоями – утепления и гидроизоляции, такая кровля может быть установлена на длительный период.

При строительстве односкатной крыши необходимо придерживаться следующих правил:

1. Кровли пристройки и дома должны стать одним целым.
2. Перед началом строительства нужно провести расчеты, определив предположительную нагрузку, создаваемую осадками.
3. Предварительно составляют схему того, как будет располагаться водосточная система, чтобы обеспечить надежный слив воды с крыши.
4. Во избежание излишней нагрузки на кровлю необходимо правильно выбрать угол стыковки крыши пристройки и дома.
5. Составляют схему расположения дополнительных стоек в стропильной системе и определяют места стыковки.

Односкатная крыша пристройки состоит из следующих слоев:

• гидроизоляционный;
• пароизоляционный;
• основной кровельный материал.

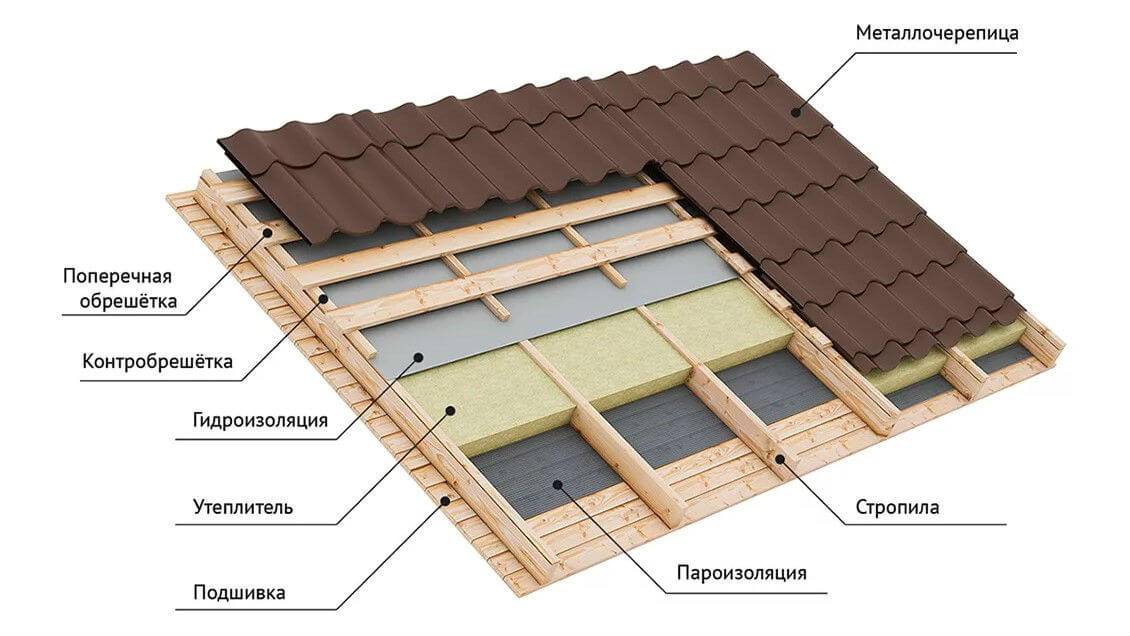

Слои односкатной кровли дома

Иногда дополнительно прокладывают слой шумоизоляции. Обязательным он становится в том случае, если основным кровельным материалом является металлопрофиль, так как при попадании на него воды во время дождя создается сильный шум.

Если планируется создать теплую пристройку к дому, возможно, придется использовать в конструкции крыши дополнительное утепление для сохранения комфортной температуры в зимний период.

Крепление шпильками

Данное крепление выглядит как изготовленный из металла штырь, напоминающий букву Г, так как он согнут под углом в 90 градусов, с разными длинами сторон. К шпильке также может быть приварена квадратная пластина из металла со стороной пять сантиметров.

Марлат и крепление шпильками

Эти металлические изделия помещают в глубину кладки на расстояние приблизительно 45 сантиметров.

При этом снизу должен быть расположен металлический квадрат шпильки, или же короткая перекладина буквы «Г».

Длины этого крепления должно оказаться достаточно для всей ширины мауэрлата, и минимум три сантиметра его должно торчать наружу. Шайбы, надежно прижимающие устройство к стене, накручивают сверху.

Конструкция и элементы ↑

По своей конструкции односкатная крыша мало чем отличается от других и включает такие элементы типа:

•  стропильной системы, состоящей из таких дополнительных крепежных элементов, как, например, стойки, распорки, ригели, подкосы и прочеее;
•  обрешетки, выполняющей функции основания для кровли;
•  слоя тепло- и гидроизоляции;
• кровельного материала.

Схема устройства: как поставить односкатную крышу

Устройство односкатной крыши начинают с возведения стропильной системы. Обычно для этого используют качественную древесину хвойных пород, скажем, сосну или ель. Лаги тщательно просушивают и обрабатывают антисептиком, а также влагоотталкивающим и пожароустойчивым составами.

В составе конструкции присутствует единственная скатная плоскость, которая сформирована стропилами. Поскольку стропильные ноги имеют опору с обоих концов – это противоположные стены дома, их относят к наслонным.

Вдоль несущей стены прежде всего укладывают мауэрлат. В этой роли выступают  два бруса, которые уложены параллельно на стены. Для обеспечения надежности конструкции мауэрлат либо привязывают вмурованной в стену проволокой к стене, либо закрепляют при помощи длинных анкерных болтов.

Важный нюанс в вопросе, как правильно сделать односкатную крышу дома своими руками – это способ крепления балок. Крепеж осуществляют через одну на костыль, используя проволочные (6-миллиметровой толщины) скрутки, который забит на 40 см ниже, чем обрез стены.

В мауэрлат (опорный брус) концы балок врезают в специальные гнезда, скажем, двойным зубом, и крепят на него дополнительно скобами или другим способом, например, хомутом с болтом. Места размещения бруса закрывают для гидроизоляции рубероидом в два слоя.

Обрешетка

Завершив монтаж стропильной системы начинают устройство обрешетки, которую выполняют их из струганных досок, жердей, брусков. Их, как и стропильные балки, предварительно обрабатывают всеми необходимыми средствами. Для лучшего качества обрешетки, перпендикулярно стропилам нашивают с шагом до 1 м доски, и по полученному каркасу по ходу уклона стелят бруски или доски, с шагом до 15 см.

Настилая материал для обрешетки, короткие фрагменты стыкуют в шахматном порядке. Кроме всего, обрешетку выполняют, учитывая особенности крепления используемого кровельного материала.

фронтоны односкатной крыши

Паро- и гидроизоляция

Пароизоляционную пленку прикрепляют к обрешетке, используя строительный степлер или мелкие гвозди с широкой шляпкой. В зависимости от характера будущей постройки при необходимости проводят утепление односкатной крыши.

Для этого перед монтажом обрешетки в межстропильное пространство укладывают теплоизоляцию. С внуренней стороны чердака в таких случаях устанавливают слой пароизоляции. Пароизоляционный материал оградит теплоизоляцию от увлажнения. Избыток влаги со временем приведет к потере изоляционных качеств утеплителя. Пароизоляцию фиксируют к стропилам с помощью степлера.

После завершения следующего этапа, гидроизоляции, который проводят тщательно герметизируя места стыков, остается только накрыть крышу выбранным материалом для кровли.

На заметку При выборе штучной кровли  нужно обратить внимание на допустимый производителем угол наклона. Монтаж такой кровли, как дранка, солома, тростник не рекомендован из-за опасности быстрого загнивания

Этапы и технология возведения крыши

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Другие варианты и схемы стропильной систему двухскатной крыши

Стропильная система двухскатной крыши – это основа, на которую укладывается кровельное покрытие. Существует несколько вариантов стропил, которые используются в различных конструкциях.

Система на внешних стенах

Это самый простой и распространенный вариант стропильной системы для двухскатной крыши. Стропила устанавливаются прямо на внешние стены здания. Этот вариант подходит для зданий с прочными стенами, которые могут выдержать вес крыши.

Система на внутренних стенах

В некоторых случаях стропила устанавливаются не на внешние, а на внутренние стены здания. Этот вариант подходит для зданий с менее прочными внешними стенами или с большим расстоянием между ними.

Система с дополнительными опорами

Если здание большое или если крыша должна выдержать большую нагрузку (например, снег), могут быть использованы дополнительные опоры. Они устанавливаются внутри здания и помогают распределять нагрузку с крыши на стены и фундамент.

Система с подвесными стропилами

В некоторых случаях используются подвесные стропила, которые «висят» между двумя опорами и не опираются на стены здания. Этот вариант подходит для зданий с очень большим расстоянием между стенами.

Система с контрбрусами

Контрбруса — это элементы стропильной системы, которые устанавливаются перпендикулярно стропилам и помогают распределять нагрузку на крыше. Этот вариант часто используется в зданиях с большой крышей или с крышей, которая должна выдержать большую нагрузку.

Система с монтированными стропилами

Монтированные стропила – это стропила, которые собираются на земле, а затем поднимаются и устанавливаются на месте. Этот вариант может сэкономить время и труд, но требует больше места для сборки и подъема стропил.

Стропильная система двухскатной крыши играет важнейшую роль в обеспечении долговечности и безопасности здания. Соблюдение технических требований, правильное расчет и установка стропил, а также использование качественных материалов — вот ключевые факторы, которые определяют успешность всего проекта.

Ответственный подход к процессу и глубокое понимание всех аспектов работы позволят избежать многих ошибок и добиться желаемого результата. Помните, что любые экономии на этом этапе могут привести к серьезным последствиям в будущем.

Точки крепления стропил

Стропильные ноги стыкуются друг с другом и с другими элементами системы в нескольких местах:

• мауэрлат (верхний венец, обвязка);
• конек или коньковый узел;
• вертикальные опоры;
• балки перекрытия;
• соединения стропил с карнизными кобылками;
• при большой длине ската сами ноги могут быть сращенными.

Соединения выполняются с запилом или без запила. Метизы, которые используются для крепления:

• уголки позволяют выполнять соединения без запила. Их крепят к брусу саморезами или гвоздями «ерш»;
• перфорированные ленты и пластины;
• кронштейны из двухмиллиметровой оцинкованной стали. Их крепят гвоздями, саморезами, анкерными болтами. На них похожи крепежные элементы LK;
• «салазки», обеспечивающие скользящее крепление стропил. Такой способ крепежа предотвращает разрушение системы при усадке дома;
• болты и гайки, саморезы, проволочные стяжки.

Рассмотрим подробнее, как выполняются отдельные узлы.

Чем крепить?

Единого мнения о том, какой крепеж будет наилучшим решением для соединения подобных конструкций, на сегодняшний день нет. Но скобами точно никто такие элементы не крепит, а пластины используются лишь при создании определенных типов соединений. И то не всегда. Самыми часто используемыми являются гвозди и саморезы. Каждый из этих крепежей имеет свои сильные и слабые стороны.

Для изготовления стропильного механизма применяются оцинкованные саморезы, которые не подвержены воздействию коррозии. Они очень просто завинчиваются. Для этого подойдет даже простенький шуруповерт. Их недостатком будет долгое удаление, если конструкцию по каким-то причинам потребуется демонтировать.

С гвоздями любят работать за то, что они имеют разный размер, а для их забивания нужен всего лишь молоток. Для фиксирования стропил лучше всего будет использовать специальные гвозди с зазубринами, что позволяет создать с древесиной максимально качественное соединение.

Устройство крыши

Процесс возведения стропильной системы односкатной крыши во многом является более легким делом по сравнению с более привычной двускатной крышей. Однако, это только на первый взгляд.

Одной из проблем, возникающих при строительстве такого вида конструкции, является правильная укладка несущих балок:

• большая длина односкатной кровли требует четкого выдерживания угла наклона по всей длине;
• обязательное расположение стропильной конструкции с выдержанной геометрией (прямыми углами, разве что кроме случая постройки многоугольного строения);
• возможностью обойтись без использования мауэрлата.

При варианте укладки стропил на стену без мауэрлата производится четкий расчет мест установки стропил и контроль укладки всех балок со строгим выдерживанием расстояния между ними. В дальнейшем процесс строительства выглядит так:

• укладка стропил;
• проверка расстояний, закреплением положения стропил по краям и середине стропила досками обрешетки;
• закрепление стропил на стенах при помощи шпилек, анкерных болтов, или кирпичной кладкой (при таком варианте время возведения кровли может затянуться на несколько дней, так что анкерными болтами намного быстрее, а кирпичную кладку можно сделать позже);
• обшивка стропил досками обрешетки;
• установка водостоков;
• укладка гидроизоляционного материала;
• монтаж кровельного покрытия;
• установка ветровых досок;
• в случае необходимости установка конькового свеса.

При монтаже рекомендуется посредине стропил установить подпорные стойки для усиления стропильной конструкции.

Способы крепления к мауэрлату

Этапы и технология возведения крыши

Крыша возводится в несколько этапов, правильность выполнения каждого из них имеет огромное значение для конечного результата, поэтому к их реализации следует подойти максимально ответственно. Процесс начинается с расчетов, он позволяет определить количество необходимого материала и сформировать дальнейший план действий.

Необходимые расчеты

Несущая система должна обладать повышенными техническими характеристиками для обеспечения высокой прочности и надежности. Помимо оптимального метода крепления, необходимо правильно выбрать шаг размещения стропильных ног. Данный параметр зависит от габаритов стропил, а точнее от сечения и расстояния между опорными точками, конструктивных особенностей крыши.

Подготовка материала к монтажу

Этап заключается в подготовке стропил нужного размера и разметке шага на основании. Длина конструктивных элементов зависит от разновидности кровли и варьируется в пределах от 60 до 200 см

Важной и сложной задачей является определение правильного угла наклона

Проверка надежности мауэрлата

При создании опорной системы для закрепления кровли необходимо обеспечить высокую надежность фиксации брусьев. После установки каждого крепежного элемента нужно проверять качество соединения. Для этого следует приложить усилие к мауэрлату и стропилам. Если система будет двигаться, люфтить или прогибаться, то качество конструкции на низком уровне. В этом случае заменяют крепежные элементы и дополняют систему опорными элементами.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

• Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
• Соединение первой степени подвижности – балка может вращаться по кругу.
• Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
• Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

Установка прогона

Крыша односкатная имеет исключительно коньковый прогон, в более серьезных конструкциях монтируют боковые дополнительные прогоны. В первом случае установку производят на вертикальные опоры, закрепленные вспомогательными приспособлениями. Из обрезной доски (5 см) изготавливаются распорные элементы и устанавливаются между стойками. Конец распорки закрепляется внизу стойки, а другой край прибивается сверху. В итоге получается система повышенной жесткости из треугольников, распорная доска – это гипотенуза, а стойка и прогон – катеты.

Если стойки в высоту больше 2 метров, то для монтажа сооружают леса. Это облегчит процесс, ускорит работу и увеличит безопасность. Дополнительная польза: к лесам можно фиксировать несущие стойки и другие части кровли.

После создания прогона выполняют крепление стропил. Предварительно конструкцию собирают на земле, после чего собранной поднимают и монтируют. Этот метод целесообразно применять при наличии подъемного крана и бригады строителей.

Прогоны и стропильная система – важные элементы кровли, на создание которой уходит много времени и сил. Монтаж начинается с расчета и завершается проверкой надежности, а также отделочными работами. Задача рабочего – обеспечить максимальную надежность конструкции с максимальной устойчивостью к деформациям и повреждениям

Важно использовать вспомогательные элементы, например, уголки для крепления стропил

Принципы крепления стропил к мауэрлату

Основной принцип крепления – это подбор качественных материалов и установка строго по правилам

Стоит большое внимание обращать на запилы. Их нужно производить ровно, прилегание деревянных деталей должно быть максимально плотным

Варианты крепления: при креплении стропил жестким методом нужно учесть, что дерево – материал подвижный. В дождливую погоду оно расширяется, а в жару сжимается. При слишком жестком креплении возможны разрывы.

Узел шарнирного крепления использует два вида степеней свободы. При этом допускается смещение или поворот балки стропила по отношению к мауэрлату.

Материалы и инструменты для крепления

Перед началом работ нужно приготовить следующие инструменты:

• Собственно, сам брус сечением 150*150 (это минимально);
• Рубероид;
• Дрель;
• Молоток;
• Разводной ключ;
• Уровень;
• Брусья стропил;
• Крепежные детали.

Правила правильного крепления

Скрепление стропил с мауэрлатом – непростое, важнейшее соединение. Долговечность крыши, безопасность жителей дома, как известно, зависят от надежности сцепления. Обеспечить надежное соединение непросто. Ошибка, неграмотные действий при устройстве кровли чреваты сходом стропильных ног, перекосом крыши с возможным падением. С учетом этого опорные балки крепить к мауэрлату следует с соблюдением конкретных правил: Использовать, несомненно, надо качественные крепежи. Здесь экономия недопустима, ведь неподходящие, некачественные метизы не способствуют созданию устойчивой, долговечной кровли. Запилы на стропилах необходимо выполнять предельно аккуратно, точно, во избежание необходимости установки каких-либо прокладок, вкладышей. Подобные детали помогут, конечно, обеспечить хорошее соединение. Однако спустя время они могут деформироваться, могут выпасть. Это приведет к ослаблению конструкции. Стропила целесообразней фиксировать именно на металлические уголки, пластины. Ими лучше запастись до начала устройства крыши. Иначе придется докупать их во время монтажа. Правда, можно воспользоваться другими типами креплений. Но это будет временной мерой

При этом важно учитывать, что для монтажа бруса подходящим вариантом станет использование гвоздей, саморезов. Для создания же добротной, долговечной конструкции обязательно применяется специально производимый стропильный крепеж, болтовые (шпилечные) соединения

Рекомендуется при установке крыши деревянной постройки прибегать к скользящему креплению

Подобная технология хороша для соединения с боковыми бревнами, с мауэрлатом. Специальные элементы – салазки – обеспечат возможность для беспрепятственного скольжения стропил. Подвижность конструкций является обязательным условием. Соединение стропил тоже должно быть предельно прочным. Перед закреплением стропил в мауэрлате готовятся выемки – «седла». Они могут обеспечить герметичное, плотное прилегание элементов. Чтобы создаваемые запилы получались одинаковыми, применяют готовые шаблоны. Если скаты сделаны под разным углом, то шаблоны эти должны изготавливаться для каждого отдельно. Глубина запила должна соответствовать одной четвертой ширины стропильной ноги. Можно работать, конечно, без использования шаблона. Тогда потребуется дополнительно проводить измерения. Может также в процессе установки потребоваться корректировка. Устанавливаться стропильные балки должны по такой технологии, чтобы обеспечить устойчивость, прочность крыши при сильном ветре. Нужно одновременно позаботиться о проблеме распирающего усилия, которое тоже имеет сильное воздействие. Вся кровельная система сначала должна конструироваться на земле. Это необходимая подготовка. Проводятся все замеры, делаются необходимые врезки в мауэрлате, пропилы на стропильных ногах. В конце все подгоняется, устанавливается на места. После по очереди готовые части конструкции по выработанной технологии устанавливаются на сооружении.

Размер коньковой доски и высота ее установки

Высоту коньковой доски делают равной вертикальному распилу примыкающих к ней стропил или большей. В обоих случаях сначала определяется длина вертикального разреза стропила.

На доску из которой будет изготовлено стропило навесьте шаблон стропильного треугольника, начертите линию отреза и измерьте ее. На доске из которой будет изготовлен конек отмерьте размер снятый со стропила, начертите линию вдоль доски. К этой линии стропила будут примыкать нижней кромкой вертикального разреза. Отрезать коньковую доску по черте или не отрезать зависит от внутренней отделки чердачного помещения. Если выступ будет мешать — отрезать, если нет — оставить.

Высота установки коньковой доски должна соответствовать высоте вычисленной калькулятором. Это высота от основания стропильного треугольника до нижней кромки стропила в коньке, то есть до черты, отмеченной на коньковой доске.

Начиная с торца дома разметьте коньковую доску под установку стропил. Разметка на коньке и на стенах должна совпадать. Для определения начальной точки разметки приставьте к стене длинный уровень и нанесите черту распила доски конька. Вместо обычного уровня можно использовать отвес или лазерный уровень

Разметка конька под устройство вальмы делается аналогично.

Как возводится стропильная система односкатной крыши — пошаговая схема

Шаг 1: Монтаж несущего бруса

На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным. Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.

Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.

Шаг 2: Обработка несущего бруса и стропильных заготовок

Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.

Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции

Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски. Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине

Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка

Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.

Шаг 3: Монтаж стропил собственной персоной

Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной «бечевочной плоскости» и только потом крепится пара крайних стропил.

Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.
