Котлы для бани

Из чего состоит котел

Перед тем, как выбрать готовый котел для бани на дровах или его проект для постройки, необходимо ознакомиться с внутренним устройством системы и составными ее частями. От слаженной работы каждого компонента с остальными зависти общая эффективность конструкции.

В схеме самодельных котлов бани на дровах обязательно присутствуют такие элементы:

• Базовая часть – каменка. Она способствует аккумуляции тепла, вырабатываемого системой. Длительность удержания зависит от общего объема каменной насыпи, способной удерживать тепловую энергию, вырабатываемую дровами.
• Центральный дымоход. Основой его является вертикальная труба, через которую выводятся легкие продукты горения. Также он формирует тягу, обеспечивая циркуляцию воздушных потоков.
• Котлы для бани на дровах в Воронеже, Орле, Самаре или другом городе не обойдутся без водяного теплообменника. В его функции входит нагрев воды для последующего ее использования.
• Проходной туннель с небольшой дверцей позволит топить котлы для бани на дровах, цена которых зависит от конструкции, из предбанника либо из соседнего помещения. Такую дверцу часто изготавливают из жаропрочного стекла.
• Топка (топливник), область, в которой прогреваются дрова или другое имеющееся в наличии твердое топливо. В этой зоне происходит выделение тепла от продуктов горения. Нижняя часть оснащается решеткой из колосников, на которые закладываются топливо для разных, в том числе и чугунных котлов для бани на дровах. Понадобится монтировать дверцу напротив топки, а также сформировать скосы для автоматического скатывания остатков от горения.
• В нижней части котлы бани на дровах (фото представлены на странице) имеют зольник. Они располагается под колосниками и служит для сбора прогоревшей золы, ссыпающейся с топки.

Каждый водяной котел для бани на дровах, смонтированный своими руками может отличаться от аналогов конструкционным расположением отдельных элементов. При этом габаритные параметры влияют на его производительность.

Отличия между печами и котлами

Первое, что нужно сделать перед обустройством котла в бане – хорошо разобраться в классификации подобных систем, их особенностях и функциях. Не будет лишним посмотреть фото различных конструкций и их схемы, чтобы понимать, чем отличается электрокотел для бани от, например, газового котла.

Важно при изучении обязательно отметить главное различие между металлическим котлом и традиционной кирпичной печью. Часто неопытные люди распространяют ошибочное утверждение о том, что эти конструкции совершенно идентичны

А ведь разница очевидна, и заключается она, во-первых, в используемом для постройки материале, а во-вторых, в схеме изготовления и принципе работы сравниваемых систем.

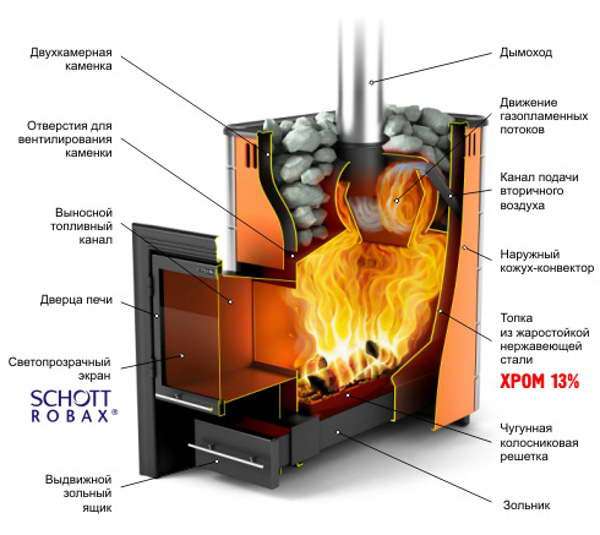

Технологические характеристики печи

Топка предназначена для обогрева помещения. И это ее прямая обязанность. Для того, чтобы изделие работало с прекрасной теплоотдачей, оно оснащается следующими элементами:

Камни, являющиеся основой печи. Они позволяют сохранить постоянный поток тепла. Камни набирают тепло и постепенно отдают его. Как показывает практика, камни способствуют более комфортной температуре. Они используются и в качестве декора. Эти природные элементы гармонично дополнят созданный интерьер, создадут особенный пар;

• Труба для вывода дыма. Этот элемент способствует выводу продуктов сгорания. Естественно, что при сгорании дров образуется дым и он должен как-то выходить наружу. Именно труба позволяет помещению избежать задымленности. При правильно установленной трубе продуктов сгорания дров в помещении не слышно. Кроме того, стоит помнить, что дым способен вызвать отравление организма, поэтому при сооружении дымохода следует в точности придерживаться технологических норм монтажа;
• Специальный туннель, обеспечивающий возможность топить помещение, к примеру, в предбаннике. Этот элемент позволяет разместить печь в любом удобном месте в бане, ведь это место, где можно расслабиться, поэтому она должна быть комфортной во всем;

Теплообменник, нагревающий воду при топке печи. Кроме того, с помощью теплообменника нагревается и все помещение. Это очень важный элемент в печи;

Печь-камянка в небольшой сауне с окном

Дровяная печь с дымоходом в сауне

• Топливник – резервуар, в который закладываются дрова и происходит процесс их сгорания. Он может размещаться как внизу изделия, так и вверху. Все зависит от технологических характеристик печи на дровах;
• Зольник для сбора отработанного материала.

Печи для бани на дровах с баком обеспечивают комфортную температуру в помещении, одновременно подогревая воду. На сегодня это самый выгодный вариант отопления сауны, пользующийся огромной популярностью, ведь печи на дровах создают особенную атмосферу, они экологически чистые.

Типы баков для нагрева воды

По способу монтажа на печь бак для воды бывает:

• выносным;
• наставным;
• навесным;
• дымоходным.

Выносной бак

Печи с выносным баком для воды обеспечивают горячее водоснабжение, которое используется для обогрева основных банных помещений. Подобная конструкция — это оптимальный вариант для финских саун, где требуется сухой и жаркий воздух. Для изготовления такого бака используется нержавеющая сталь, устойчивая к перепадам температур и повышенной влажности воздуха. Устройство монтируется в смежном с парной помещении и соединяется с печным оборудованием при помощи труб и шлангов.

Предельно допустимое расстояние между печкой и баком выносного типа — не более 3 метров.

Водяной бак устанавливается выше уровня, где расположена камера сгорания топлива, что позволяет:

• контролировать температуру нагрева воздуха и воды в процессе топки печи;
• контролировать уровень жидкости в отопительном резервуаре;
• осуществлять монтаж душевой системы или водного смесителя на бак.

Банная печь с баком для воды выносного типа обладает серьезными недостатками. К некоторым из них относятся сложность монтажа и подключения конструкции, высокая стоимость комплектующих, восприимчивость к механическим повреждениям и гидроударам вследствие резкого охлаждения жидкости.

Наставной бак

Готовая конструкция устанавливается в топочную камеру металлической печи. Устройства, оборудованные наставными баками, обеспечивают нагрев воды в верхней части топки, что не всегда эффективно

При монтаже подобного устройства важно соблюдать герметичность конструкции и прочность соединительных швов, чтобы обеспечить продолжительный срок эксплуатации отопительного оборудования

Установка выполняется следующим образом: в печку приваривается труба с запаянным концом. Второй конец устанавливается внизу водяного бака, зафиксированного выше печи. Через трубу в бак подается вода, где происходит ее дальнейший нагрев. Нагретый воздух от воды поднимается и переносит тепловую энергию в помещение.

Используя часть энергии на подогрев воды, наставной котел для бани замедляет сам процесс нагрева парной. Чтобы предотвратить закипание воды и образование влажного пара, требуется регулярный слив горячей и добавление холодной воды.

Навесной бак

Каменка с навесным баком отличается простотой установки, практичностью и долговечностью. Отопительный бак представлен герметичной емкостью с защитной крышкой съемного или откидного типа, а также сливным краном.

Изделие устанавливается на боковую или заднюю стенку печки при помощи металлических крепежей. Зачастую изготовлено из нержавеющей стали, имеет небольшой вес.

Нагрев воды осуществляется за счет передачи тепла от печной стенки к конструкции бака.

Основным недостатком устройства является отсутствие возможности установить банный душ, ведь нагрев воды происходит быстрее, чем прогревается воздух в парилке. Лучшее решение подобной проблемы — периодический слив горячей воды.

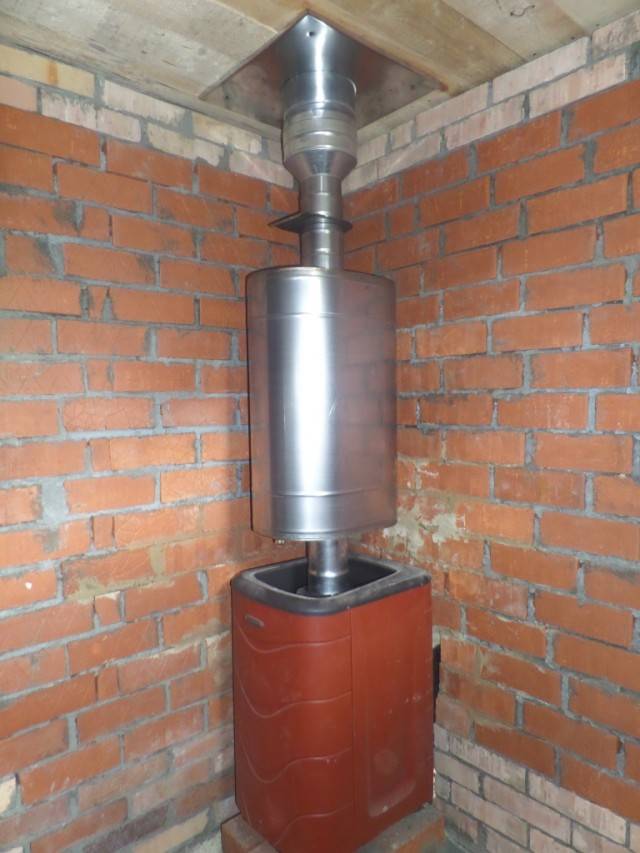

Бак на дымоходе

Каменка с котлом, установленным на дымоходе, способствует быстрому нагреву воды благодаря передаче тепловой энергии от трубы к печному теплообменнику.

Баки для монтажа на дымоходе бывают:

• круглой или квадратной формы для фиксации на дымоходе выше топочного отсека, является выходным узлом на крышу.
• разной формы для установки на верхнем этаже, является проходным узлом между этажами в потолочной поверхности.

Подогревать воду бачком на дымоходе выгодно по следующим причинам:

• выделяемое тепло не выводится наружу, а используется по назначению, а значит, процесс топки становится более эффективным;
• процесс организации горячего водоснабжения не увеличивает время обогрева банных помещений;
• дымоходная труба медленнее прогревается, что приводит к более щадящей эксплуатации печи.

Подобная конструкция не лишена некоторых недостатков:

• отсутствует электрическая система контроля над уровнем воды в отопительном устройстве и температурой ее нагрева.
• большая масса бака вызывает некоторые сложности в процессе монтажа: вес изделия с водой составляет от 90 до 105 кг, поэтому необходимо предусмотреть надежные элементы фиксации. Исключение составляют заводские модели устройств, в которых уже рассчитана и реализована подходящая система монтажа.

Принцип действия

Такие печи работают по следующей схеме: в топливник кладут и разжигают дрова, топливо, выделяющие тепло. Так как горячий воздух намного легче холодного, он поднимается через каменку и раскаливает камни. Они сильно нагреваются и определенное время удерживают нужную температуру в помещении.

При работе с некоторыми устройствами приходится часто подкидывать дрова, так как они быстро сгорают и комфортная температура держится непродолжительное время. Дрова обычно разжигают снизу.

Существуют печи с длительным горением. Такие устройства работают без подкидывания дров на протяжении 6-20 часов, что освобождает от долгого контроля. Процесс горения у таких печей происходит в обратном направлении – сверху вниз.

Лучше всего использовать полена из берез и ольхи, торфяные брикеты или каменный уголь. Дровами топить только сухими, чтобы ускорить процесс нагревания помещения. Хвойную древесину не рекомендуется использовать, ведь она выдает много сажи, загрязняющей дымоход.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Виды котлов для бани

Котлы для бани в первую очередь подразделяются на несколько видов по типу топлива. В связи с этим можно выделить основные группы:

• Газовые;
• Электрические;
• Жидкотопливные;
• Твердотопливные;
• Пиролизные.

Иногда устанавливается комбинированный котел в баню, который подразумевает возможность использовать разные варианты топлива в зависимости от пожеланий хозяина. Однако, подобные модели обладают повышенной ценой, поэтому они не пользуются большой популярностью на рынке.

Следует детально рассмотреть каждый банный котел, его преимущества и недостатки. Такой анализ позволит легко сделать правильный выбор с учетом индивидуальных потребностей каждого владельца.

Газовый

Подобный вариант смело можно назвать одним из самых экономичных. Современные банные котлы этого типа легко настраивать, они способны поддерживать и контролировать температуру, что обеспечивает удобство в использовании. Однако имеется и существенный недостаток, в частности это взрывоопасность. Если планируется сделать котел в баню своими руками, то обязательно нужно ориентироваться на множество правил безопасности.

Электрический

В данном случае котел для сауны или бани будет наиболее простым в установке и безопасным. Он может обойтись без дымохода и нужно сравнительно небольшое место для установки. Нагрев осуществляется с помощью ТЭНа. В качестве недостатков можно отметить высокую стоимость электричества, а также необходимость монтажа отдельной проводки для обеспечения защиты от замыкания.

Обогрев с применением жидкого топлива

Подобные модели считаются достаточно опасными. Необходимо отметить, что котлы для бань этого типа чаще всего работают на солярке. Это становится причиной возгорания, если не соблюдены основные критерии безопасности

Дополнительно необходимо обратить внимание на то, что в подобном варианте может быть неприятный запах

Пиролизный

Это котел для бани на дровах, который устроен особым образом. В нем процесс горения разделяется на два этапа, каждый проходит в своем отсеке. В одном из них осуществляется тление, а в другом горение. Благодаря разделению подобных процессов удается достаточно легко поддерживать необходимую температуру, в дальнейшем это способствует значительной экономии топлива.

Твердотопливный

Это котлы для бани на дровах. Также в топке можно сжигать практически любые варианты топлива, это может быть уголь или же иные варианты. Каждый выбирает именно тот, который подойдет по своим основным критериям. Стоит отметить, что благодаря своей универсальности, простому устройству и достаточно экономичному расходу, данные модели обладают наибольшей популярностью среди всех вариантов.

Способ работы изделия

Печь для бани на дровах с баком работает по определенному принципу. В топливник закладываются дрова. При их горении происходит нагрев оборудования. Стенки печи изготавливаются из материала, который имеет высокую теплопроводимость. За их счет происходит быстрый обогрев помещения. Стоит помнить, что высокая температура в бане без постоянного поддержания процесса горения сохраняется короткое время. Именно поэтому добавлять дрова необходимо постоянно при использовании сауны.

Современная парилка с открытой дровяной печью

Печь для бани с декоративной отделкой

За счет топки самой печи происходит обогрев емкости с водой. Камни для бани, размещенные специальным способом, способствуют более длительному удерживанию температуры, ведь они вбирают тепло, а потом неспешно его отдают. Правильно установленная печь с баком позволяет быстро натопить помещение до комфортной температуры. В период простоя помещения совсем необязательно его отапливать.

Металлическая печь-калорифер, подходит ли она для бани?

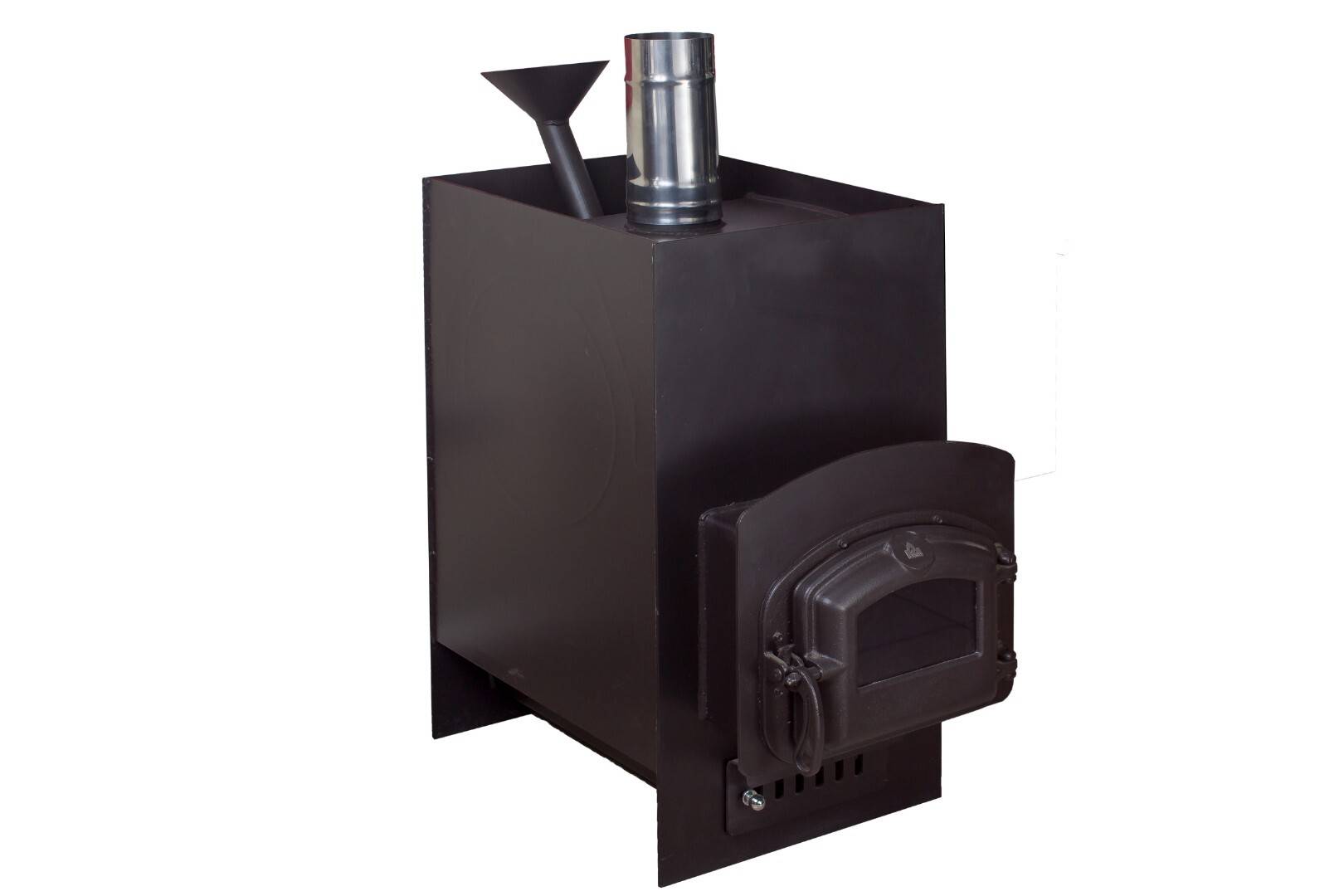

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

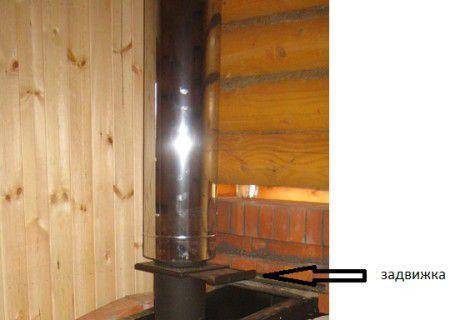

Задвижка для дымохода

Задвижка — вид 2

Котел из листового металла

Выполняется по аналогичной схеме, но сечение котла будет не круглым, а квадратным или прямоугольным. Основной материал – листовой металл толщиной от 3 мм. Дверцы котла можно выполнить из обрезков металла или приварить готовые, купленные в магазине. Начинать выполнение такого котла нужно с чертежа, так как правильный раскрой поможет сэкономить материал.

Схема котла из листового металла

Котел состоит из водонагревательного бака (а) с проходящей через него дымовой трубой (1); каменки (б) с футеровкой (3) и пазухами (4); топочной камеры (в) с кирпичной футеровкой (5) и дверцами топки и зольника (6, 7). На каждую секцию наварены ограничители (2).

Расположение конструктивных элементов при этом такое же, как в котле из трубы: снизу зольник-поддувало, над ним топочная камера, выше нее – каменка. Котел можно выполнить разборным, если секции не соединять между собой сваркой. Изоляцию стыков от дыма в этом случае выполняют из асбеста.

Получившийся котел из листового металла

Котел из листового металла позволяет слегка усовершенствовать конструкцию и вынести топочную дверцу в предбанник или моечное отделение, тем самым удлинив топку. Бак для воды в печке прямоугольного сечения можно разместить как над каменкой, так и на одной из стенок. При втором варианте размещения вода стенки бака будут служить экраном от жесткого инфракрасного излучения.

Как сделать котел в баню

Практически каждый способен разобраться, как сделать котел для бани своими руками с помощью простого алгоритма. Для этого изначально необходимо определиться с типом устройства, тщательно подготовить все инструменты и материалы, а затем непосредственно приступать к пошаговым действиям.

Конструкция самодельных котлов

В зависимости от материалов и собственных умений можно выбрать самую простую конструкцию, в частности собрать котел для бани своими руками из трубы, или же найти более сложный вариант, требующий длительного ответственного подхода. По своей конструкции можно разделить устройство на несколько типов.

Цилиндрический котел

Это наиболее простой вариант. Это обусловлено тем, что тут минимальное количество стыков. Также можно использовать практически любые материалы. В данной ситуации котел для бани из трубы или бочки изготавливается за счет простого среза согласно размерам. При этом необходимо учитывать, что сам металл должен быть толщиной не менее 6мм, а диаметр цилиндра от 50 см. Сложным этапом изготовления из трубы своими руками становится только лишь прорезывание топки и зольника.

Прямоугольный котел

Размеры прямоугольного котла в бане должны быть аналогичны цилиндрическому. Однако он изготавливается из отдельных металлических листов. Предварительно их нужно будет разрезать, отмерить, а также  сформировать топку и зольник. Прежде чем разбираться, как сварить котел для бани, обязательно нужно составить схему, сделать детально все замеры и разрезать материал на нужные части.

Котел в баню своими руками чертежи

Стоит учитывать, что они практически универсальны, но для газового варианта необходимо будет подключение организовывать в предбаннике. Вы можете ознакомится с чертежами которые прикреплены ниже.

Инструменты и материалы

Справиться с такой задачей, как самостоятельное изготовление подобного агрегата, а также его установка и монтаж становиться возможно благодаря простому списку инструментов. Это сварка, болгарка, молоток, зубило и пассатижи. Касательно материалов в большинстве случаев выбирают металл. В дальнейшем основа может быть отделана по пожеланию пользователя, например камнем.

Правила установки котла

Еще на этапе строительства самой бани обязательно нужно продумать место под котел. Металлическая конструкция достаточно громоздкая и тяжелая, именно поэтому лучше всего ее располагаться на дополнительном фундаменте, а также обязательно нужно учитывать, как именно будет организован дымоход. Лучше всего устраивать котел непосредственно под ним, так тяга будет значительно лучше.

Советы по выбору бака

Перед выбором данного устройства следует определиться с требованиями. Консультанты в специализированных магазинах расскажут вам о преимуществах каждой модели. Но изначально все-же стоит подумать над материалом, размером и формой необходимого товара с баком для воды. Расчет необходимой емкости для воды зависит от количества посетителей бани: примерно 5-6 литров на одного человека.

Если вы выбрали кирпичную или каменную печь, которую нельзя так просто купить в магазине, стоит обратиться к мастеру-укладчику и обсудить с ним все нюансы

Выбирая заводское изделие стоит обращать внимание не только на популярность фирмы производителя, но и внешний вид, качество и цену. Следует помнить правило: лучшая печь для бани с баком для воды не может иметь низкую стоимость

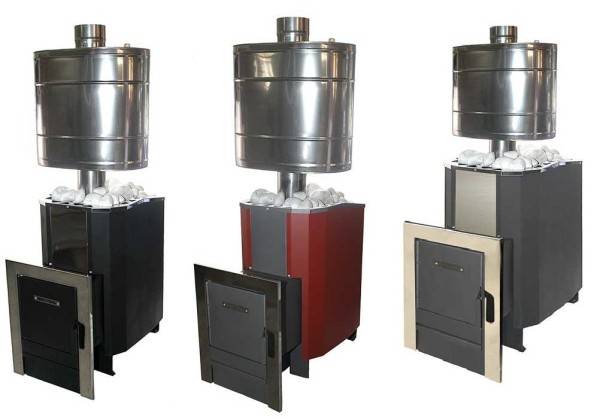

Обзор лучших печей с баком для воды

• Термофор Компакт 12Б. Изготовлена из стали. В комплекте имеет дымоход и зольник. Рекомендуется для небольших бань. Цена – от 11 000 руб.
• Ермак 24 Премиум. Сталь, стекло. Подходит для большой и средней парилки. Цена – 25 300 руб.
• Волжанка Порта. Сталь. Для небольших и средних помещений. Цена – 18 900.
• Синара Метеорит. Для средних и больших помещений. Цена – 13 440.
• Харвия 20ес Про. Сталь, встроенный бак. Способен отапливать помещение до 20 кв. м. Цена – от 15 000 руб.
• Вулкан Эльбрус 20. Сталь, стекло, встроенный бак. Объём бака 25 л. Цена – от 17 000 руб.
• Печь Фея Скала Порта. Для средних парилок. Цена – 18 200.
• Куба Скала Порта. Для больших парилок от 20 кв. м. – 22 260 руб.
• Тройка № 05. Печка для русской бани с баком для воды из стали и чугуна. Цена – от 30 000 руб.
• Кастор KL 37 VV. Сталь. Встроенный сбоку бак. Цена – от 37 000 руб.

Разновидности

По конструкции, способу подключения или отключения какого-либо вида топлива, выделяется три вида газодровяных печей:

1. Переоборудуемые. Конструкция представляет собой классическую газовую печь из чугуна, к которой в комплекте прилагается дополнительная камера для твердого топлива, навесная каменка. При желании можно без труда отключить подачу газа, установить топку с каменкой и использовать дрова.
2. Спаренные. Массивное устройство, которое состоит из двух модулей. Один из них работает на газу, другой на дровах. Часть объединяются одной каменкой. Еще одна особенность конструкции — наличие двух раздельных дымоходов.
3. Моноблочные. Это цельная конструкция, у которой только одна топочная камера под разные виды топлива. Чтоб использовать газ или дрова, нужно повернуть специальные задвижки. Они разделяют топку на две части и конструкция получается универсальной.

Зависимо от расположения бака с водой выделяется 3 типа конструкций:

1. Бак встроенный. Емкость для воды изготавливается из нержавейки. При сгорании дров одновременно разогревается жидкость, камни. Из-за того что бак встроенный, он ограничен по размеру.
2. Бак закрепляется на дымоходе. Газы, которые проходят по трубе вверх, передают свое тепло жидкости. Максимальный объем навесного бака — 75 литров.
3. Емкость с водой устанавливается рядом с оборудованием. Нагревание жидкости происходит за счет передачи тепла через змеевик. При этом бак можно поставить в любом удобном месте.

Отдельное разделение относится к расположению топки. Она может быть встроенной или выносной.

Изготовление котла для бани

Изготовление котла для бани

Железный котел имеет достаточно простую конструкцию. Подготовительные работы заключаются в изучении чертежей котлов, а также в покупке всего необходимого оборудования.

Изготовление котла для бани

Этап 1. Расходные материалы и оборудование

В большинстве случаев котлы изготавливаются из толстостенных металлических труб. Опытные специалисты используют большие бочки объемом до 200 л, но в нашем случае рекомендуется использовать все же небольшую трубу ø50 см длиной в 75-100 см. Это позволит сконструировать прибор, способный обогреть помещение объемом в 15 кубометров, что примерно соответствует площади 9 м².

Стальная труба для изготовления котла

Помимо того, потребуются такие инструменты:

• сварочный аппарат (электрический);
• болгарка;
• круги по металлу.

Этап 2. Сварка опор конструкции

Чертеж котлаРазрезаем трубу

После подготовки всего необходимого можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно сформировать три опоры, расположенные параллельно земле, на трех разных уровнях. Для этого потребуются три куска арматуры ø1,4 см длиной по 3 см каждый.

Уровень №1 необходим для установки печи.

Высота уровня №2 рассчитывается в зависимости от планируемого типа дверки поддувала.

Уровень №3 должен располагаться в 20 см от верхнего края конструкции.

Шаг 2. В качестве дна используется круг соответствующего диаметра, вырезанный из листовой стали толщиной в 5 мм.

Печь изнутри

Шаг 3. Все дровяные печи имеют в своем составе колосник – металлическую решетку, необходимую для подачи кислорода в топочную камеру (устанавливается снизу). Для него потребуется круг из металла максимально возможной толщины, перфорированный или с прорезями.

Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.

С правой стороны круглая дверца для укладки камнейКотел для бани

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Этап 3. Сборка конструкции

Этот процесс можно условно разделить на несколько этапов.

Шаг 1. Вначале в конструкцию вваривается короб. Если монтаж происходит в помещении (а в нашем случае именно так и происходит), то короб должен выходить либо в топочное отделение, либо на улицу.

Шаг 2. Затем на отверстие, проделанное в крышке, устанавливается дымоходная труба.

Готовый котел

Шаг 3. Строится фундамент для печи. Это может быть как обычная железобетонная плита, так и 10-сантиметровая бетонная стяжка, залитая на «подушку» из щебня толщиной в 15 см.

Шаг 4. Конструкция устанавливается на основание, на крышку укладываются камни.

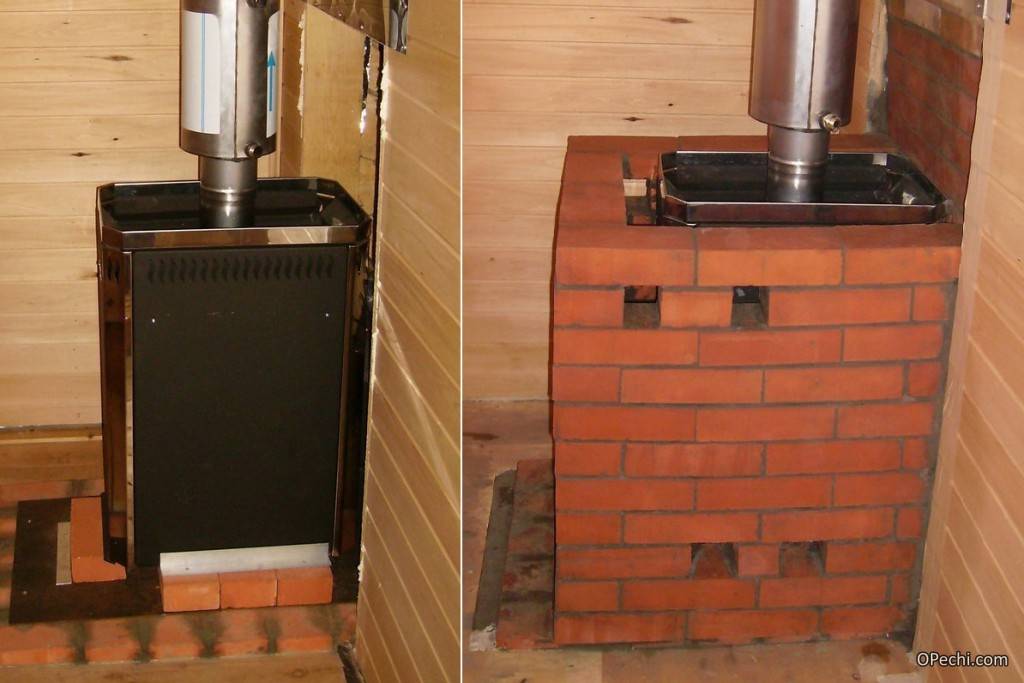

Этап 4. Тепловой экран

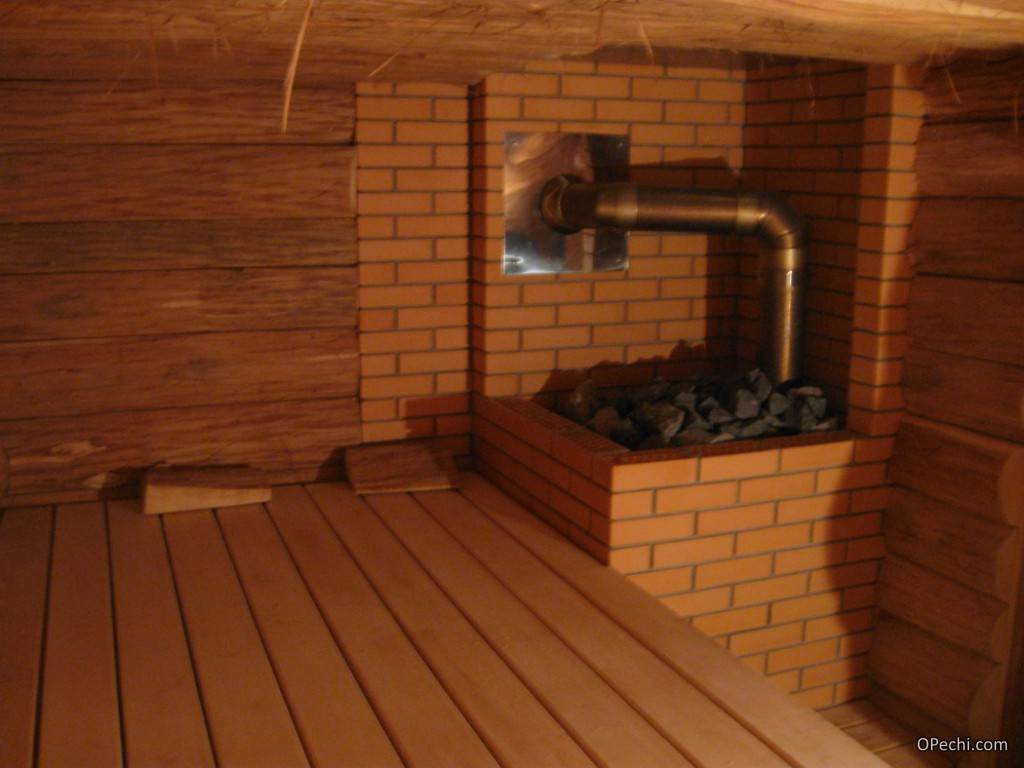

Банная печь с кирпичным экраном

В большинстве случаев экран возводится из кирпича. Это можно сделать двумя способами:

• обложить котел целиком;
• огородить его небольшой стенкой.

Как установить металлическую банную печь

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

• твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

• электрические;

• газовые;

• котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

• железный котел;

• кирпичный;

• железный, но обложенный кирпичом.

Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.

Знания и навыки

Для начала нужно определиться с топливом, на котором будет работать котел, ведь от этого зависят многие другие параметры.

Если же выбрать, например, газовый котел для бани, это повышает опасность проведения банных процедур. К тому же установка такого агрегата потребует согласования с контролирующими органами.

Поэтому твердотопливные агрегаты – оптимальный выбор. И начать их организацию следует с подготовки схем и чертежей. Некоторые элементы сегодня можно приобрести в строительных магазинах, остальное можно сделать своими руками. А результат можно получить не хуже, чем на фото.

Особенно важно иметь навыки использования сварочного аппарата. Это необходимо, чтобы получить качественный сварной шов, обеспечивающий надежность и долговечность конструкции

Виды теплообменников для котла

Для нагрева воды, а также обогрева помещения, если оно достаточно большое и печка не справляется, необходимо продумать теплообменник. Они отличаются в первую очередь по материалу. Самым лучшим вариантом является медь. Однако, подобный металл по карману не каждому. Есть возможность заменить его на углеродистую сталь и получить похожий результат. Однако лучше всего приобретать готовый вариант. ведь правильно собрать теплообменник своими руками достаточно сложно.

Трубчатый теплообменник

В большинстве случаев теплообменник представляет собой подобие змеевика, также он может быть спиральным или же складываться из двух труб, когда одна находится в другой. Необходимо учитывать, что один его конец должен соединяться с отопительной системой, а второй непосредственно располагаться в котле.

Где устанавливать теплообменники

Процесс установки теплообменника предусматривается несколько вариантов по выбору местоположения:

1. Внутри топки;
2. Около корпуса;
3. В непосредственной близости от дымохода.

В зависимости от конструкции котла, а также от самого помещения, обязательно нужно ориентироваться на тот вариант, который будет наиболее удобен.

Модели и цены

Популярные модели:

1. Sawo Mini X MX-30NB-Z. Компактная модель печного оборудования, которую можно закрепить на стене. Подходит для обогрева парилок, объемом до 4 м3. Мощность — 3 кВт. Подходит для подключения к сети 220 и 380 вольт.
2. Amazon SAM-B15 15 кВт. Мощная модель, которая может устанавливаться только на полу. Подходит для прогревания помещений до 23 м3. Подключается только к 380 вольт. Корпус закрытый, изготавливается из нержавеющей стали.
3. SteamFit 3 Теплодар. Компактная электрическая печь, предназначенная для закрепления на вертикальных поверхностях. Используется для обогрева помещений объемом до 12 м3. Мощность — 8 кВт.
4. Harvia Cilindro PC70E. Модель с большой каменкой — до 90 кг. Мощность оборудования — 6,8 кВт. Подходит для нагрева помещений объемом до 10 м3. Устанавливается на полу или любой ровной поверхности.
5. Электромаш 9 кВт. Простое печное оборудование. Размещается на полу, не имеет креплений для удержания на стене. Предназначена для нагрева помещений объемом до 15 м3.
6. ЭКМ 1-6 6 кВт. Печное оборудование, которое можно устанавливать на ровном фундаменте или навешивать на стену. Предназначена для обогрева помещений объемом до 10 м3.
7. Kristina Classic 4,5 кВт Политех. Предназначена для расположения на полу. Мощность оборудования — до 4,5 кВт. Подходит для обогрева помещений объемом до 6 м3.
8. Peko EH-45. Компактный агрегат для бани, который можно закрепить на стене. Мощность — до 4 кВт. Печь предназначена для прогрева помещений до 6 м3.
9. Harvia Topclass Combi KV60SE. Печное оборудование для навешивания на стены, прочные вертикальные опоры. Подходит для прогревания парилок объемом до 8 м3. Мощность — 6 кВт.
10. Sawo Tower TH3-60 NB. Специфичная конструкция, которая имеет длинную цилиндрическую каменку, вытянутую вверх. Ее можно расположить на любой ровной поверхности. Подойдет для прогревания парилок объемом до 8 м3. Мощность — до 6 кВт.

Материал конструкции

Отдельно нужно отметить классификацию по материалам, используемым для изготовления агрегатов.

Чугунные котлы для бани используются достаточно редко. Не применяются в парной. Устанавливаются только в отдельных комнатах. Подходят такие банные котлы для нагрева воды и отопления.

Для парных используются такие изделия:

металлические;

Котел из металла

металлические с облицовкой кирпичом;

Котел из металла, облицованный кирпичом

кирпичные.

Кирпичный котел для бани

Первый вариант можно приобрести в готовом виде, тогда как два остальных требуют участия профессионалов для изготовления на месте. В результате каждый вид обойдется немало. Поэтому у многие стремятся попробовать сделать котел для бани своими руками. Конечно, это занятие сопряжено с определенными трудностями, требует временных и финансовых затрат, однако пользоваться сделанным агрегатом будет намного приятнее, ведь он изготовлен своими руками.

Печь для бани со съемным люком

Подведем итог

Современные котлы для бани продаются в магазинах в большом разнообразии. К сожалению, среди большого количества моделей можно найти слишком дорогие варианты, которые оказываются не по карману. Также есть варианты экономичные, но они отличаются плохим качеством, в первую очередь за счет использования дешевого материала. В результате именно самостоятельное изготовление котлов и их монтаж своими руками пользуются все большей популярностью, особенно с учетом того, что это достаточно простая работа, если правильно к ней подготовиться и пользоваться всеми полезными рекомендациями.
