Котел на отработанном масле в подробностях

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;
6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

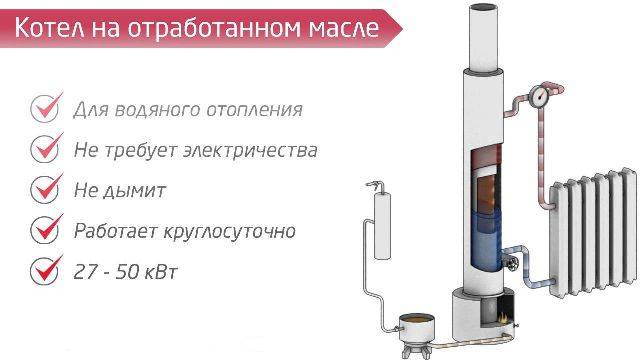

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

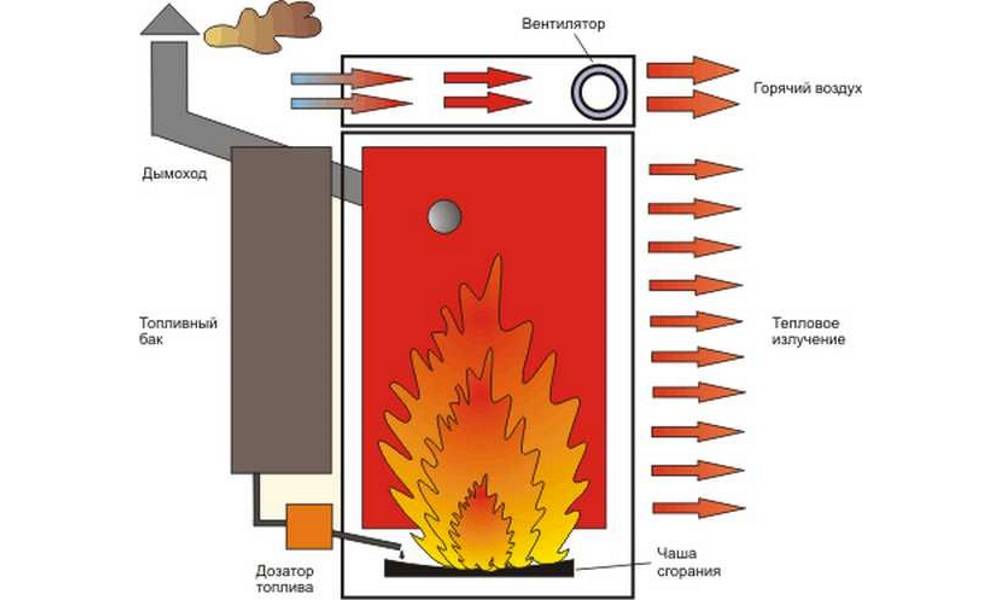

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Плюсы отопительных котлов на отработке

Отопительные котлы на отработанном масле обладают множеством плюсов.

Экономичность

Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает.

Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.

Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.

Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.

Автономность

Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения. Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.

Простота устройства

Аппарат настолько прост в сборке и действии, что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.

Ценовая доступность

Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.

Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.

Широкий спектр применения

Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.

Экологичность

Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.

Эффективность использования

Аппарат быстро нагревает воздух и помещение вокруг, поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.

Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h1-h2) + d*(h1+h2) /qn

Где: h1 — коэффициент полезного действия,

h2 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

1. Откройте контейнер с жидкостью. Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
2. После этого отключите устройство от сети и питания, проведите проверку степени герметизации швов.
3. Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
4. Добавьте к этой жидкости 100 мл керосина.
5. Возьмите фитиль и смочите его в розжиге.
6. Опустите на дно ёмкости.
7. Подожгите отработку.
8. Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
9. Закройте крышку.
10. После этого начнётся работа устройства, и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода, например, двери или окна.

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

• нагрев помещения происходит неравномерно;
• отработка при горении бурлит и выплескивается из бака;
• появляется запах дыма;
• топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный «лабиринт». Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный «лабиринт», который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь «на глазок», а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

Для небольших помещений, площадь которых не превышает 35 м, требующих принятия мер по отоплению, не имеет смысла растрачивать средства на мощные камины, потребляющие большое количество электроэнергии. Выгодным решением проблемы станет мини-буржуйка, работающая на дровах. Эта конструкция имеет компактные габариты, при этом показатели теплоотдачи находятся на высоком уровне, а для топки применяются твердые топливные материалы.

Небольшая печь помогает избежать ненужных растрат на приобретение дорогостоящего газа. За счет своих компактных размеров, буржуйка не расходует много топлива и считается экономным вариантом для обогрева гаража или домика на даче.

Буржуйка – мелкогабаритная конструкция, работающая на дровах. Самое главное преимущество – это быстрый прогрев, а соответственно, и отдача тепла. Для обогрева помещения требуется мало времени. Производятся мини-печи из металла, поэтому отличаются также быстрым охлаждением, после остановки работы.

Отопительные конструкции классифицируются следующим образом:

• в зависимости от материала изготовления: из чугуна или нержавеющей стали;
• комбинированные типы устройства: с дополнительными элементами в виде варочной плиты, духовки;
• согласно вида, используемого горючего: на дровах, топливе, торфе или опилках.

Также есть вариант буржуйки, работающей на отработанном топливе. По экологическим нормам, такая модель отопительного устройства является самым лучшим вариантом. Достаточно простой механизм не сложен в эксплуатации, при этом функциональность находится на высоком уровне, например, можно сконструировать дополнительные элементы печи: варочную панель для приготовления пищи, духовой шкаф и т.д.

Процесс изготовления горелки своими руками

Процесс изготовления горелки своими руками имеет следующий алгоритм.

1. В переходник с 1/2 на 2 дюйма вкручиваем резьбовой сгон со стороны большего диаметра.
2. В переходник вкручиваем калильную свечу со стороны полудюймового отверстия. Сгон перфорируем болгаркой на уровне нагревательного элемента свечи.
3. Сверху в сгон вкручиваем уголок с внутренней резьбой на 1/2 дюйма.
4. В оставшийся свободным вход уголка, вкручиваем второй сгон. Крепим сгон в камере сгорания котла при помощи контргаек. Рядом с отверстием для сгона делаем отверстия для проводов к свече зажигания.
5. К сгону прикручиваем тройник и к одному из выходов крепим шланг от маслопровода.
6. К свободному выходу тройника крепим шланг компрессора для подачи воздуха в камеру сгорания.

В такой самодельной горелке свеча зажигания воспламеняет масло, стекающее в чашу переходника. Сюда же подаётся воздух и выводит пары частично сгоревшего масла в другую камеру, где они загораются от огня на дне чаши переходника.

Устройство котла на отработанном масле мы разобрали. Инструменты все в наличии. Нужные детали подобрали. Осталось только собрать сам агрегат.

Рейтинг лучших моделей

В России котлы на отработке производятся, в основном, на Воронежском заводе. Оборудование этого производителя сертифицировано, в отличие от остальных предприятий.

Рассмотрим некоторые модели:

• Теплотерм GMB – двухконтурный котёл мощностью от 30 до 50 кВт отличается высоким качеством своих узлов, надёжной автоматикой и высокой многофункциональностью. Расход масла от 3 до 5,5 литров в час;
• Геккон 50 – пиролизный котёл, работающий на разном жидком топливе. Работает на топливе низкого качества. Установка имеет большой коэффициент полезного действия, небольшие размеры и отличается надёжностью. Расход – от 2 до 5 литров в час;
• Ставпечь STV1 – котёл 50 кВт, работающий на разном жидком топливе с расходом от 1,5 до 4,5 литров в час. Имеет большой КПД;
• КЧМ 5К – чугунный котёл, непритязательный к любому топливу. Мощность до 96 кВт.

Дорогостоящие котлы на отработанном масле российского производства

1. Автоматический двухконтурный котёл Тепламос НТ-100 отличается качественным исполнением, теплоизолированным корпусом, дистанционной регулировкой. Максимальная мощность до 99 кВт. Расход – до 6 л/час. Стоимость около 268 тыс. руб.
2. Одноконтурный котёл Ecoboil-30/36 мощностью до 28 кВт и расходом топлива до 1,6 л/час работает на сырой нефти, дизеле, отработке. Стоимость около 460 тыс. руб.
3. Жаротрубный котёл Беламос НТ 325 мощностью 150 кВт и расходом до 3,3 л/час. Отличается высоким КПД. Оснащён блоком управления и возможностью регулировки температуры теплоносителя. Стоимость до 500 тыс.руб.

Финские котлы для частного дома на отработанном масле

1. Котёл Ecoheat 60S – популярный агрегат мощностью 60 кВт и расходом топлива до 5,4 л/час. Отличается простой эксплуатацией, наличием теплоизоляции и двухуровневой фильтрацией топлива. Стоимость 280 тыс. руб.
2. Danvex B-60 – котёл на отработанном масле мощностью 63 кВт и расходом до 5,6 л/час. Отличается высоким КПД – до 88%. Имеет качественную сборку и эффектный внешний вид. Лёгок в обслуживании. Стоимость 290 тыс.руб.

Европейские производители отопительных котлов на отработке

1. Kroll – немецкий производитель котлов на отработке, мощностью до 200 кВт и расходом от 2,1 до 16,9 л/час. Котлы оснащены турбуляторами в дымогарных трубах, теплоизоляцией.
2. Buderus – компания производит чугунные котлы на отработанном масле мощностью до 100 кВт. Оборудование обладает электронным блоком управления.
3. Roca – испанское оборудование мощностью от 58 до 1744 кВт. Котлы имеют реверсивную камеру сгорания.
4. Unical – итальянское оборудование мощностью от 35 до 1100 кВт, имеют три газовых хода и высокий уровень конвекции.

Другие надежные производители масляных котлов

1. Energylogic – американские двухконтурные котлы на жидком топливе. Мощность от 41 до 218 кВт. Качественные с большим сроком службы. Оснащены двухходовой топкой.
2. Nortec – китайские котлы мощностью от 15 до 7000 кВт. Оснащены сетчатым фильтром, контроллером перелива жидкого топлива и заслонкой вторичного воздуха.
3. Smart Burner – китайский производитель котлов мощностью от 24 до 595 кВт. Отличаются плавным розжигом и возможностью регулировки подачи топлива.
4. Kiturami – корейские котлы оснащённые самодиагностирующей электроникой, регулятором давления и надёжной функцией защиты.

О достоинствах

Не смотря на свою относительно простую конструкцию котел имеет довольно высокий коэффициент полезного действия. Вторым существенным плюсом можно назвать непосредственно топливо.

Отсутствия проблемы утилизации и как следствие, — минимизация вреда природе — существенно снижают себестоимость топлива. Промышленные предприятия, станции технического обслуживания автомобильного, железнодорожного и водного транспорта являются главными поставщиками отработавшего свой ресурс моторного масла. Здесь можно добавить, что котлы данного типа могут работать и на отработанном масле пищевых производств (подсолнечное, соевое, рапсовое, льняное и другие).

• Спирт;
• Бензин;
• Керосин;
• Ацетон;
• Растворители.

Подводя итог описанию, а также достоинствам и недостаткам генератора тепловой энергии данного типа, можно отметить, что его можно сделать своими руками и тем самым избежать финансовых издержек на покупку промышленного котла.

Это имеет смысл при преследовании таких целей, как обогрев или водоснабжение небольшого по площади помещения как-то:

• Небольшого дома;
• Мастерской;
• Мини теплицы;
• Птичника или загона для скота.

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

• Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
• Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
• Металл 2-3 мм для дна и крышки.
• Металл для чаши. можно из нержавейки, чугуна или толстый металл.
• Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода – от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла – сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.

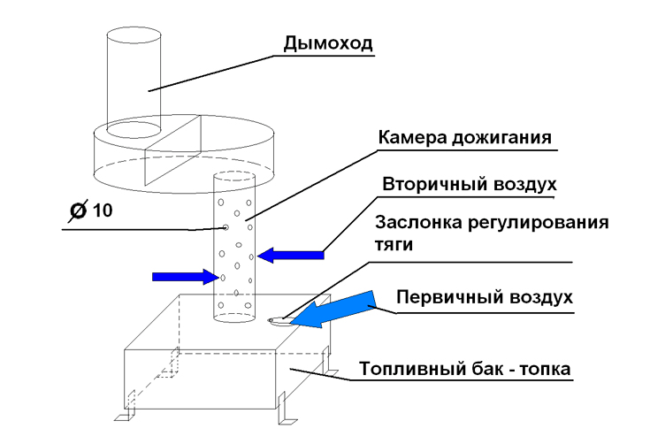

Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе “Котлы на отработке”.

Бесплатная консультация!

Что представляет собой котел на отработанном масле

Сегодня большой популярностью пользуется отопительное оборудование, которое функционирует на отработке. Это объясняется рядом отличительных преимуществ устройства. В первую очередь это низкая стоимость установки и доступность топлива, которое можно купить за символическую плату. Отопление на отработке не нуждается в использовании ресурсов в виде электроэнергии и газа, что делает его экономически выгодным.

Несмотря на многочисленные достоинства, котел на отработке имеет и свои недостатки

При правильной настройке котла отработанное масло сжигается полностью, благодаря чему не образуются токсичные продукты сгорания. Устройство состоит из минимального количества деталей, что можно увидеть на схемах котлов. Это увеличивает надежность и долговечность конструкции. На разогрев котла не требуется много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на многочисленные достоинства, котел на отработке имеет и недостатки. При работе устройства испаряется влага из воздуха и происходит сжигание кислорода, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей вентиляционной системой. Устройства на отработке быстро загрязняются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей. Поэтому для обеспечения длительного периода эксплуатации устройства в том месте, где осуществляется подача масла в котел, следует установить фильтр, который необходимо менять по мере загрязнения.

Котел на отработанном масле должен располагаться в нежилом помещении с хорошей вентиляционной системой

Изготовление пиролизного котла

Такой отопительный котел для дома представлен небольшим количеством модификаций. В открытых источниках и на разных фото встречается один его чертеж. Он разработан так, что КПД отопительного агрегата с водяным контуром является максимальным. Поэтому перед тем, как сделать котел на отработанном масле, нужно подготовить материалы в соответствии с размерами чертежа. Возможен и другой принцип: заготовка материалов согласно размерам, измененным с соблюдением строй пропорции.

Согласно разным видео о том, как построить или сделать отопительные устройства, пиролизные самодельные котлы отопления изготавливают так:

1. Делают емкость для заливки масла. Для этого осуществляют сварку металлического круга с диаметром 516 мм и трубы, которая имеет такой же диаметр. Ее высота — 172,5 мм, толщина стенки — 6 мм.
2. До дно емкости приваривают ножки с высотой 150 мм. Ножки делают с такого материала, как профильная труба.
3. В емкости делают дырку (диаметр 20 мм). К ней приваривают трубку подачи масла.
4. Делают крышку емкости. Ее сваривают из трубы (диаметр 528 мм, высота 90 мм, толщина стенки 6 мм ) с кругом, который имеет 3 отверстия. Диаметр круга 528 мм. Диаметры дырок: 150, 90 и 8 мм. Расстояние между центрами 2 больших отверстий — 195 мм. Расстояние между меньшими дырками 4 мм. Самое малое отверстие должно закрываться крышкой (диаметр 135 мм). Крышка должна закрепляться на заклепке (диаметр 12 мм, высота 15 мм). Диаметр дырок для заклепки — 8 мм.
5. Делают камеры пиролиза и сгорания. Они представляют собой одну трубу с высотой и диаметром 540 и 150 мм соответственно. Толщина стенки 6 мм. В этой трубе должно быть 48 размещенных в 6 рядов отверстий. Диаметр каждой дырки — 13,5 мм. Расстояние между нижним рядом и концом трубы 30 мм, между верхним рядом и другим концом — 82,5 мм. Эту трубу приваривают к сделанной крышке.
6. Изготавливают камеру догорания. Ее делают из двух кругов (диаметр 528 мм, толщина 9 мм ), трубы с таким же диаметром (высота 150 мм) и перегородки с размерами 495х105 мм. В кругах должно быть по отверстию. Диаметр — 150 мм. Расстояние между центром круга и дыркой – 165 мм. Круги нужно размещать так, чтобы дырки были на противоположных концах диаметра камеры. К верхней крышке поближе к отверстию приваривают перегородку. Сваренную камеру приваривают к основной конструкции.

https://youtube.com/watch?v=uq1mCI-X914

К верху котла для обогрева частного дома приваривают теплообменник. Он должен напоминать собой плоский ящик с водяной рубашкой и большим количеством водных трубок в середине. В ящике должно быть два отверстия (диаметр 150 мм). Одну дырку делают в днище возле одного угла. Вторую — вверху возле противоположного по диагонали угла. К этому отверстию приваривают дымоход. Водяной контур размещают так, чтобы нижнее его отверстие совпадало с верхним отверстием камеры догорания.

Изготовление водородного котла Изготовление котла для бани Изготовление шахтного котла Как сделать печь на отработанном масле для гаража

Метод работы

Пункт создан для начинающих. Тех, кто никогда ранее не сталкивался с оборудованием для обогрева, которые работают на отработке.

Изображенный котел функционирует так:

1. По трубе, которая расположена в середине дожигателя, протекает отработка — машинное масло. Метод попадания в трубу – самотеком или посредством насоса.
2. Воздушные потоки в место сгорания задуваются электровентилятором.
3. Частички масла, которые попадают на днище горячей чаши, выпаровываются и тут же возгорают. Догорание поднятых масляных испарений происходит напротив ходов, проделанных в магистральной трубе.
4. Тепло, которое образуется при возгорании прямиком отдаётся водному контуру котла. Нагретые дымовые газы, которые выталкиваются воздушным потоком, перемещаются через жаровые трубы, выделяют тепло и выходят в дымоотвод.

Исходя из свойств топливного материала и частоты работы, прочистка котла происходит через каждые пять дней. Наибольший объём пепла собирается на днище, быстро поднимается через специальный люк.

Как работает отопительный прибор капельного типа на отработке, собранный своими силами покажет один специалист в видео:

Принцип работы котла на отработке

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.
