Коллектор для теплого пола: особенности выбора и эксплуатации

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

Установка коллектора для теплого водяного пола

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
2. От распределителя поступает поток охлаждённой воды из обратки;
3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Как работает?

Во время установки коллектора и подсоединения к нему контуров нагревания для теплых полов, расходомер также монтируется в гребенку, куда и отправляется со временем отработанная вода.

В период, когда температура доходит до нужного значения, в противоположной части коллектора начинает работать клапан, который, то сужается и закрывает проход для воды, то наоборот расширяется. Чтобы обеспечить работу системы по указанной схеме, смесительный узел и насос оборудуют термостатами.

Уровень воды в колбе обязан совпадать с делениями шкалы, размещаться горизонтально, а сам прибор находиться в вертикальном положении.

Чтобы обеспечить работу всей системы должным образом, коллектор, специалисты монтируют при помощи отвеса и специального уровня, это необходимо, чтобы добиться полного соответствия горизонтальному положению всех комплектующих оборудования.

Если коллектор будет установлен с отклонениями, то работа оборудования для отопления будет производиться некорректно.

Установка шкафа с коллектором требует аккуратного отношения, иначе некоторые элементы системы могут повредиться, поэтому стоит все агрегаты, приборы, имеющиеся в системе, расположить правильно и всячески обеспечить защиту.

Монтаж и отрегулирование элементов должно проводиться соответственно с инструкцией по эксплуатации. Действовать надо следующим образом:

1. колбу, которая вращается против часовой стрелки надо тщательно настроить для работы;
2. далее происходит демонтаж предохранителя, установленного на заводе. Он представлен в виде кольца, поэтому с ним никаких сложностей не возникает;
3. нужный напор можно выставить обычным поворотом по часовой стрелке латунного кольца в самом корпусе до необходимой отметки. Как правило, эта отметка находится рядом с поплавком и демонстрирует проведенную юстировку;
4. чтобы предотвратить механические повреждения самого прибора, надо закрыть латунное кольцо, используя специальную накладку;
5. заключительным этапом считается проверка системы отопления.

Три способа регулировки расходомеров

От правильности регулировки этих приборов зависят показатели микроклимата в помещении и равномерность нагрева пола на различных участках. Кроме того, за счет регулировки расходомеров удается значительно уменьшать потери энергоносителей на обогрев зданий

А это очень важно, учитывая сегодняшнюю стоимость электроэнергии и газа

Неопытные монтажники считают, что для того чтобы температура контуров была одинаковой, показатели расходомеров также должны быть на одном уровне и таким образом их настраивают.

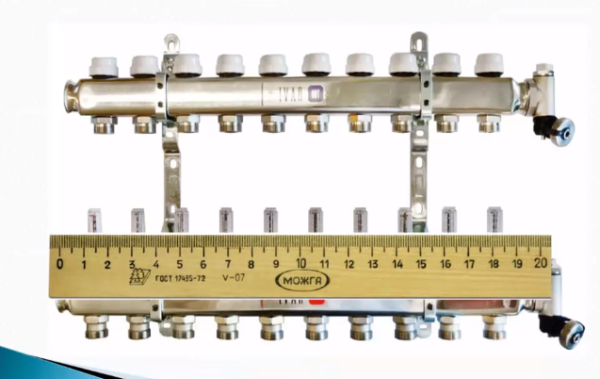

Неопытные монтажники настраивают все «по линеечке», полагая, что расход везде одинаковый

Это неправильно, если бы так было на самом деле, то зачем тогда нужны довольно сложные с инженерной точки зрения приборы? Трубы разной длины должны получать различный объем теплоносителя, только в этом случае их температура будет одинаковой. Соответственно, показания расходомеров на каждой петле индивидуальные.

Показания расходомеров на каждой петле индивидуальные

Есть несколько способов настройки расходомеров.

Первый способ

Самый правильный, быстрый и точный. Регулировку нужно делать с учетом параметров гидравлического сопротивления каждого контура. Для этого компания VALTEC разработала специальную программу, воспользоваться которой можно на сайте официального представителя. Работать с программой очень просто, заполняйте все таблицы своими данными и в итоге получите сопротивление каждой петли. Единственное неудобство – результаты даются в килограммах в секунду, а на расходомере шкала в литрах в минуту. Для того чтобы пользоваться шкалой расходомера, нужно полученные данные умножить на 60. Устанавливайте шкалу расходомера для каждой петли согласно полученным значениям по очереди.

Программа гидравлического расчета

Второй способ

Применяется в случаях, когда куплен самый дешевый коллектор без расходомеров со шкалой. Вместо них установлены обычные регулировочные клапаны, расход изменяется их поворотом по или против часовой стрелки.

Коллектор с регулировочными клапанами

Рекомендуется установить расходомер на «обратке», они не регулируются, но зато имеют шкалу. Крутите настроечным клапаном, а фактические значения расхода контролируйте по шкале обратки.

Схема установки расходомера

Если по каким-либо причинам установить расходомеры на «обратку» невозможно, то следует пользоваться прилагаемой к коллектору таблицей. В ней указано изменение количества теплоносителя в зависимости от числа поворотов регулировочного клапана. Программа расчета дает значения в процентах, нужно этот параметр найти в таблице, таким образом можно узнать, на сколько оборотов закручивать или выкручивать клапан. Этот способ сложнее, зато позволяет экономить деньги во время покупки коллектора.

Необходимые значения в таблице отмечены галочкой

Третий способ

По-научному называется эмпирическим, а по-простому «на глазок». Для него необходимо знать фактическую длину каждой петли. Регулировку нужно начинать с самой длинной.

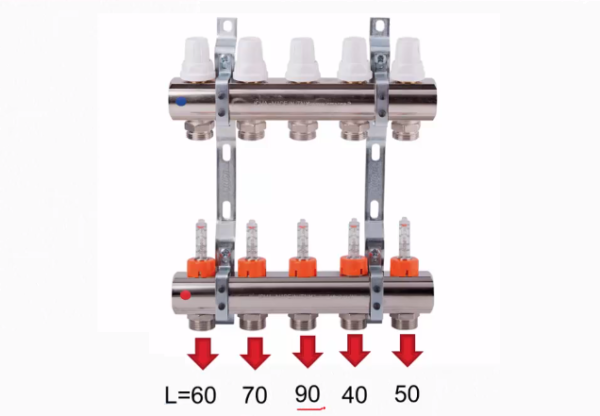

Длины петель

Клапан, регулирующий эту петлю, откройте на максимум. Далее сделайте расчеты в процентах, насколько каждая из оставшихся петель отличается от самой длинной и на такой же процент уменьшайте зазор регулировочного клапана. Это предварительная регулировка, в дальнейшем надо вносить корректировки в зависимости от фактической температуры петель. Процесс может занять несколько дней, система подогрева пола очень инерционная и сразу заметить изменение ее температуры невозможно.

В конечном результате нужно добиться одинаковой температуры теплоносителей на обратке каждой петли.

Для измерения можно пользоваться накладным термометром или более современным пирометром

Расположение оборудования

Коллекторный узел обычно прячется в специальный шкаф, который выполняет несколько функций, в том числе эстетическую и защитную. Шкаф может быть открытым и закрытым, его размеры подбираются по размерам смесительного узла в сборе.

Удобнее всего располагать шкаф для коллектора теплого пола так, чтобы все ветки отопления были равноудалены от него, обычно в середине дома. Это поможет выдержать допустимую длину контуров (не более 100 м).

Схема коллектора — элементы системы

Эффективность системы будет тем выше, чем ближе шкаф устанавливается к котлу.

И, кроме того, в будущем может понадобиться обслуживание или ремонт, а значит, к шкафу должен быть обеспечен лёгкий доступ.

Важно помнить, что выбирая высоту расположения шкафчика, нужно учитывать будущий подъём уровня пола после заливки бетонной стяжки

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств

Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации

Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Инструкция по проведению расчета

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на средние их величины.

Монтаж водяного тёплого пола своими руками

Приходится учитывать разнообразные факторы, включая роль водяного пола как основного вида обогрева или же использование его в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения является сложным процессом, на практике используются усредненные параметры.

Схема подключения смесительного узла Valtec

• Номинальная мощность имеет пределы 90 – 150 Вт/м2. Более высокие значения подбираются для помещений с повышенным уровнем влажности.
• Выполняя расчет шага укладки, необходимо ориентироваться на диапазон 15–30 см. С этим показателем в обратной пропорциональной зависимости находится удельная мощность подогрева. То есть, чем больше шаг, тем меньше мощность.

  Тепломеханическая схема насосно-смесительного узла

• Несмотря на то, что при большом диаметре труб через них проходит большее количество теплоносителя, ограничителем этого показателя служит толщина стяжки, которая не рекомендуется слишком большой, чтобы не создавать чрезмерной нагрузки на пол. Поэтому в расчет берутся трубы Valtec, изготовленные из современного сшитого полиэтилена с антидиффузионным покрытием, диаметром от 16 до 20 мм, а в качестве соединительных деталей выступают пресс-фитинги Валтек.

После определения ключевых параметров может разрабатываться схема, на которой в точном масштабе определяется наиболее рациональная укладка труб. После этого делается расчет их общей длины. Одновременно продумывается, где будет размещаться насосно-смесительный узел и элементы управления.

Распространенные бренды и цена

Компании, которым чаще всего доверяют покупатели:

• Rehau (Германия);
• Oventrop (Германия);
• Elsen (объединение европейских компаний из 4 стран).

Цены на коллекторы всегда исходят из того, на сколько контуров рассчитано оборудование.

Примерная стоимость стальной 2-х контурной гребёнки от Oventrop составит около 4 — 8 тыс. руб. Если же это большая гребёнка на 12 контуров, то она будет стоить 16 — 18 тыс. руб.

Продукция Rehau выполнена из латуни и рассчитана на рабочую температуру 80°C. 2-х контурный вариант обойдётся около 6,5 тыс. руб., а 12-контурник будет стоить 18 тыс. руб. Есть модели со встроенным расходомером. За девайс придётся переплатить около 1-2 тыс. руб.

Elsen производит нержавеющие коллекторы на заводах Германии. 2-х контурный будет стоить около 2,5 тыс. руб. 12-и контурник обойдётся в 20 — 24 тыс. руб.

Коллекторный узел – это обычно самая дорогостоящая часть системы тёплых полов. Однако без него не возможно их нормальная работа

Важно не стремиться экономить, а покупать тот прибор, который подходит к конкретной ситуации. Монтаж лучше доверить профессионалам, но уж если решились на самостоятельную установку, важно не торопиться и всё делать строго по инструкции

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

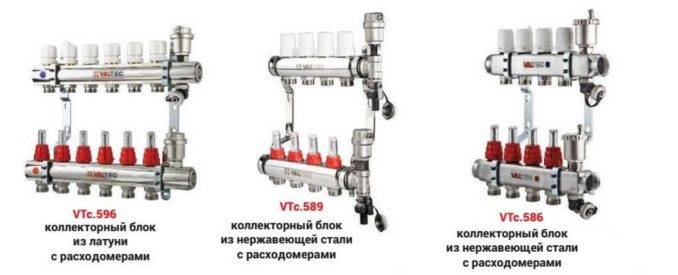

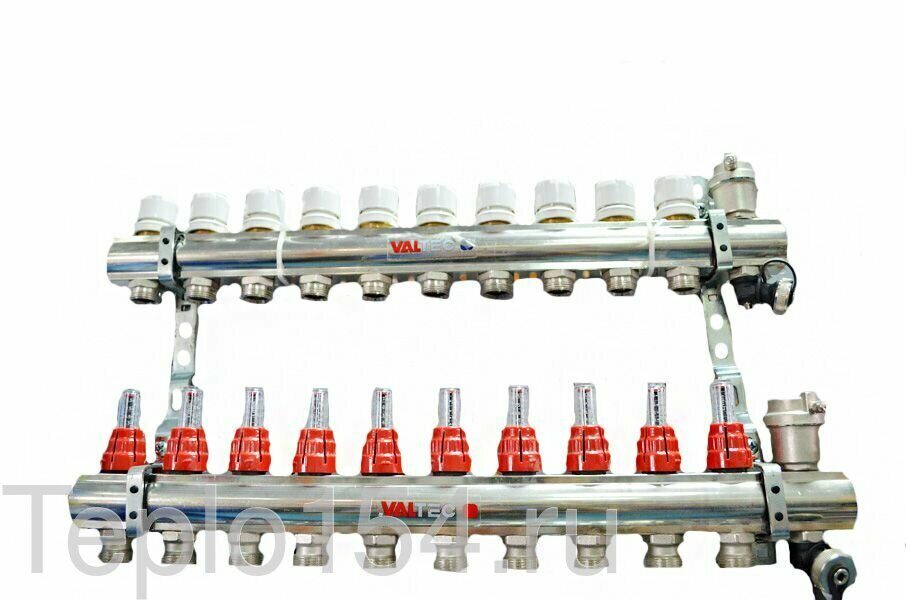

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

• Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.

• Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

• Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.

• Крутим в обратную сторону, выставляя требуемое значение.

• Если есть фиксирующая втулка, закручиваем ее до упора.
• Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

• На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с.  Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

• Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
• По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В  контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Функциональные основы и базовые разновидности коллекторов

Семь самых популярных моделей

Достоинства и недостатки коллекторов теплого пола

Наглядность подключения теплого пола

К достоинствам и недостатком коллекторов следует отнести:

• эффективное распределение потока теплоносителя по всем петлям теплого пола;
• возможность перекрыть поток на отдельных петлях, или изменить режим подачи;
• простота и удобство регулировки режима обогрева;
• наглядность подключения, возможность визуально определить количество петель;
• простота ремонта или замены устройства;
• возможность изменить количество петель, подключая новые контуры или устанавливая дополнительные узлы.

• регулировка режима требует некоторого опыта — водяной теплый пол обладает большой инерцией и не сразу реагирует на изменения режима подачи теплоносителя;
• количество петель, которые можно подключить к коллектору, конструкционно ограничено;
• при выходе из строя клапанов, регуляторов или соединительных элементов возможны протечки;
• стоимость коллектора довольно высока по сравнению с ценой обычных комплектующих для отопительных систем.

Недостатки коллектора — это, скорее, особенности его конструкции. Как правило, пользователи относятся к ним именно с этих позиций. Если подключение и эксплуатация производятся без нарушений, проблем с коллектором не возникнет. В любом случае, обойтись без этого узла невозможно, поэтому, правильнее относиться к его свойствам с пониманием.

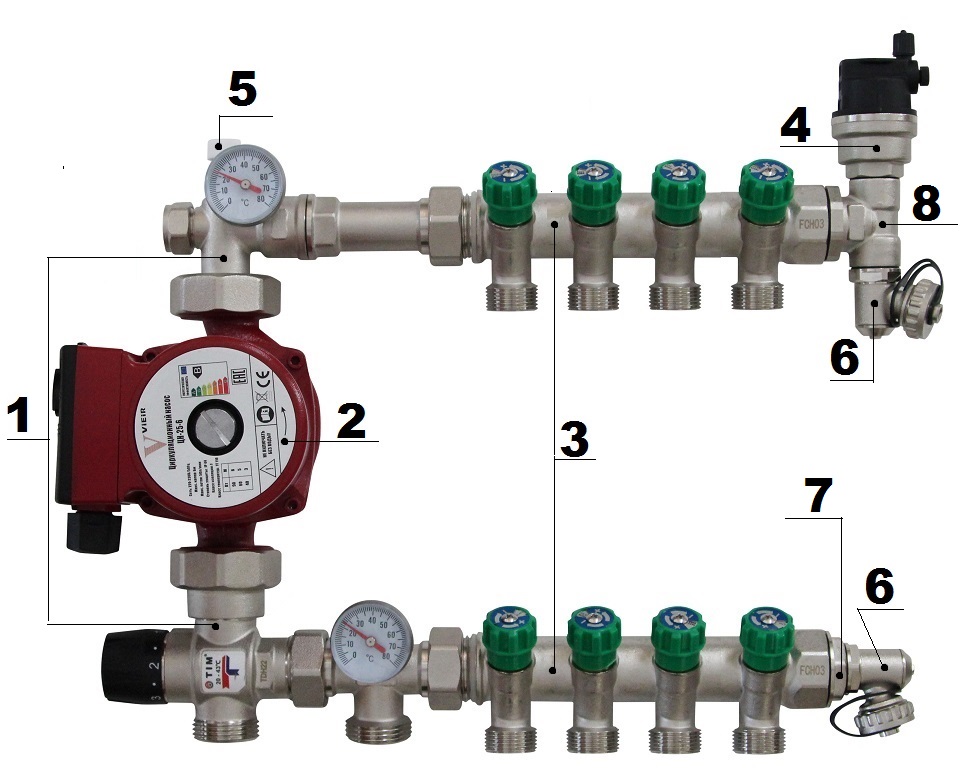

Состав коллекторной группы

Сам по себе коллектор является лишь отдельной частью коллекторного узла (или группы). В ее состав входят следующие элементы:

коллектор подачи

К нему подключается общий трубопровод с горячим теплоносителем и петли теплого пола, в которые поступает горячий поток;

коллектор обратки

Этот элемент выполняет обратную функцию — в него поступает остывший теплоноситель, прошедший по всей длине каждой петли. После этого жидкость поступает на повторную подготовку;

циркуляционный насос

Он обеспечивает рабочее давление в системе теплого пола. Иногда можно обойтись без него, если количество и длина петель невелики, а питание теплого пола производится от собственного котла. В таких случаях может быть достаточно давления от насоса, встроенного в котел;

устройства для регулировки режима нагрева

На прямом коллекторе над каждым выходом стоят расходомеры, а на обратке — вентили. Иногда на входе ставят клапаны с сервоприводом, способные производить регулировку в автоматическом режиме;

узел смешивания

Иногда он устанавливается отдельно, но чаще всего присутствует в составе коллекторной группы.

Перечислены только самые основные элементы. Кроме них могут присутствовать измерительные приборы, клапаны для удаления воздуха и другие дополнительные элементы. Рекомендуется приобретать коллекторы, оснащенные группами безопасности. Они состоят из сливного клапана (со штуцером под шланг), а также с автоматическим воздухоотводчиком. Группы безопасности должны присутствовать на обоих коллекторах — прямом и обратном.

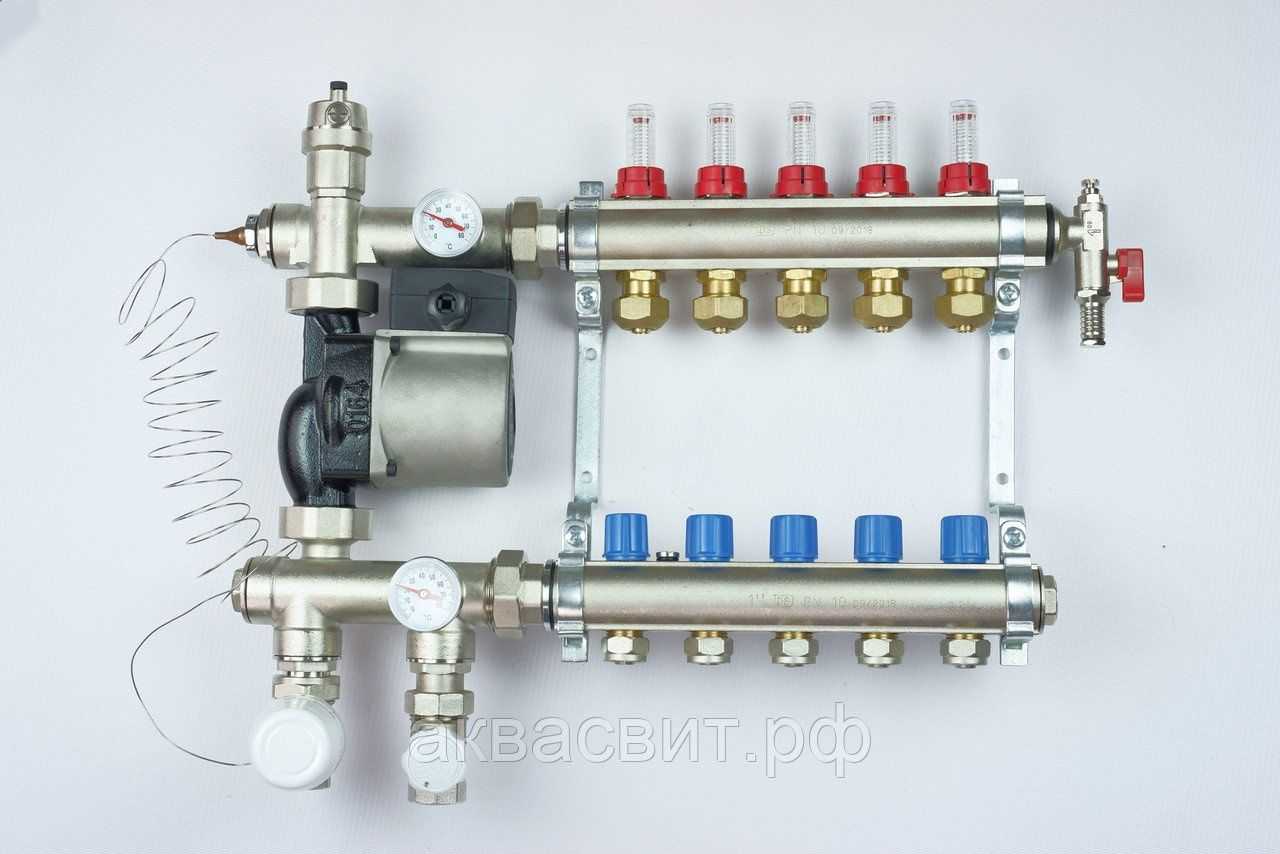

Узел смешивания

Производит подготовку теплоносителя

Одним из важнейших элементов коллекторной группы является узел смешивания. Он производит подготовку теплоносителя — смешивает горячую жидкость с более холодной обраткой. Как правило, из котла поступает слишком горячий теплоноситель. Для того, чтобы обеспечить заданную температуру, в поступающую жидкость подмешивают некоторое количество более холодного потока.

Этот процесс можно организовать двумя способами:

• с помощью трехходового клапана. Он подключается в прямой и обратной линиям, а на выходе получается жидкость с нужной температурой. Клапан регулирует пропорции смешивания по сигналу с датчика температуры. Возможна установка с сервоприводом, обеспечивающим полную автоматизацию процесса регулировки;
• с помощью двухходового клапана. Принцип работы — изменение производительности прямой линии, которая смешивается с обраткой. Чем меньше напор, тем холоднее теплоноситель.

Схемы смешивания на трехходовом клапане считаются более надежными и стабильными. Они работают автоматически и требуют лишь установки нужного режима смешивания. Дополнительная регулировка производится только для изменения нагрева и производится в рабочем порядке.

Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой. Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются друг с другом. Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь. Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая. Надежность, так как полипропилен является достаточно прочным материалом. Возможность выполнить ровно столько отводов, сколько требуется. Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Назначение и работа коллекторного блока

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

Насосно-смесительный узел VALTEC

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

Коллекторный шкаф для теплого пола

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Выбор коллектора

Различия между коллекторами могут быть в материале изготовления, используется:

1. Сталь.
2. Медь.
3. Латунь.
4. Полимеры.

Пластиковый коллектор для теплого пола может подойти для небольшого помещения (санузла или кухни). Его характеристик вполне будет достаточно, ведь тёплый пол, обычно, низкотемпературное устройство.

Устройство коллектора

Сложность и стоимость гребёнки зависит от количества контуров, которые она может обслуживать. Минимально бывает 2 шт., а максимально 12 шт. Если требуется более длинная система, это достаточно просто сделать, нарастив длину устройства.

Простые и сложные приборы отличаются тем, что первые не оснащены никакими вспомогательными элементами, а вторые могут быть с автоматикой, датчиками и элементами контроля.

Две части коллектора бывают скреплены кронштейнами или могут быть отдельно друг от друга.
