Технические характеристики шамотного кирпича + фото

Основные виды

Многие изготовители пошли навстречу покупателям и начали выпускать шамотный камень различных видов, отличающихся по форме, весу и размеру, а также по технологиям изготовления и степени пористости. На сегодняшний день на строительном рынке представлены следующие формы шамота:

• прямая;
• арочная;
• трапециевидная;
• клиновидная.

Благодаря этому многообразию форм появилась возможность возводить сооружения со сложной конструкцией.

Выделяют следующие виды шамотного камня с различным процентом пористости:

• ультралегковесные (более 85%);
• легковесные (45-85%);
• повышенные пористые (30-45%);
• среднеплотные (20-30%);
• уплотненные (16-20%);
• плотные (10-16%);
• высокоплотные (3-10%);
• особо плотные (меньше 3%).

Подобные качества дают возможность понять, какую марку лучше выбрать для возведения конкретных сооружений.

Что касается способа формирования кирпичей, выделяют следующие варианты:

• плавленый;
• литой;
• горячепрессованный;
• термопластичный прессованный;
• формованный с использованием пластичного или полусухого метода.

Технологи больших заводов продолжают разрабатывать новые варианты изделий. Они добавляют к составу новые компоненты, которые улучшают его качества. К тому же улучшается технология производства, что дает возможность получать продукцию с необычными свойствами. Так, появился шамот, имеющий способность переносить экстремально низкую температуру.

Особенности классификации

Обозначение и маркировка ШБ-5, ШБ-6, ШБ-8, ШБ-9; ША- 5, ША- 6, ША- 8, ША-9

Размеры, мм 230х114х65, 230х114х40, 250х124х65, 300х150х65; 230х114х65, 230х114х40, 250х124х65, 300х150х65

Форма: прямая

На всех, произведенных с огнеупорной глины, материалах обозначаются буквы и цифры. Первой должна стоять литера “Ш” – показывает, что кирпич произведен с алюмосиликатной глины. Вторая литера существует в двух вариациях “А”/”Б”. Литеры свидетельствуют, что продукт применяется для всех типов кладки.

Маркировка

Присутствие только одной с данных букв информирует покупателю, что производитель руководствуется исключительно стандартами госта. Обозначение “ША” означает, что продукт обладает огромным процентом оксида алюминия.

То есть приблизительно 30%, что повышает огнестойкость до +1690С. У “ШБ” оксида алюминия приблизительно 28%, что дает возможность вынести до +1650С. Если после литеры “Ш” стоит число, к примеру “Ш5”, это значит, что производитель не использовал показатели Госта, а применил собственную технологию изготовления.

Продукт, обладающий маркой “5”, отвечает размерам 230х114х65 мм. Последних два показателя указывают на изготовителя.

По стандарту показаны подобные аббревиатуры огнеупорного продукта:

• ША, ШБ – общего назначения;
• ШКУ – ковшовый;
• ШАВ – ваграночный;
• ШПД – доменный;
• ШЦУ – двухсторонний для обкладки.

Обогревательные устройства обустраивают, используя продукт общего назначения. Стандартные размеры огнеупорного кирпича проанализируем детально. Глиноземный тип считается более востребованным, включая тугоплавкую глину и шамотный продукт.

Для данного типа необходимо придерживаться точного обжигания. Для печей применяют лишь изделия первого вида, которые растрескиваются при нагреве. Кирпич огнеупорный размер “ШБ5” внешне напоминает прямоугольник желтоватого тона. Масштабы 230х114х65 мм.

Размеры ШБ5

По стандарту материал обязан отвечать подобным характеристикам:

• часть бинарного соединения алюминия и кислорода – 28%;
• огнестойкость – не меньше 1 650oC;
• при размягчении tºC отсутствует.

“ША8” изделие применяется в индустриальной и приватной постройке. Обладает повышенным показателем оксида алюминия. Используют для внутренней кладки дымоходов.

Оценка продукта:

• процент оксида алюминия – 30%;
• огнеупорность – 1 690oC;
• tºC размягчения не меньше 1 300oC.

ША-6 применяется в постройке тепловых агрегатов при t 1 690ºC. Главные свойства продукта не различаются от маркировки “ША8”. Отличие исключительно в габаритах. Масса продукта за штуку – 3,4 кг. Масштабы – 230х114х40 мм. Стоимость от 30руб./шт.

Виды ША

Кирпич огнеупорный “ША5” составляет размеры 230х114х65 мм. Масса такая же, как у “ША8”. Цена огнеупорной марки 30 руб./шт. Размеры – основной критерий в подборе огнеупорного кирпича.

Необходимо избегать возникновения участков с очень тонким шаром смеси. Расчет затрат огнеупорного кирпича ведется с использованием схемы постройки.

Маркировка ША5, ША6, ША8, ШБ5, ШБ8.

Размер, мм 230х114х652, 30х114х602, 50х124х652, 30х114х652, 50х124х652, 30х114х652, 50х124х65, 230х114х652, 30х114х65.

Огнеупорность, C 1 690, 1 690, 1 690, 1 690, 1 690, 1 300, 1 300, 1 150, 1 465.

Маркировка

При выборе материала для кладки следует понимать, какое количество нужно печного красного кирпича для определенной области и ряд ключевых свойств отвечающих за качество продукта. Лишь применив высококачественный продукт, создается гладкая и надежная печка.

Особое внимание при подборе продуктов необходимо сосредоточить на последующие свойства:

• однородность и равномерность плоскости обязана быть почти совершенной. Не нужно приобретать кирпич, в плоскости которого можно выявить остатки включений, камни, вкрапления, а также трещины;
• материал обязан иметь однородный, идентичный тон;
• правильная формация камня, свидетельствует о качестве. Нужно чтобы все грани были по длине одинаковые, без изъянов. Наличие выступов приведет к повреждениям во время укладки;
• разная масса кирпича при одинаковых размерах свидетельствует о плотности. Чем больше масса, тем плотнее продукт, а также продолжительнее он копит тепло. Для постройки основания здания следует знать информацию о весе кирпича.

Технические характеристики

Качественные показатели шамотного огнеупорного стройматериала контролирует государственный стандарт. ГОСТом установлены:

• состав сырьевого материала для производства шамота с указанием процентного содержания примесей;
• теплопроводность шамотного кирпича;
• пористость;
• размеры шамотного кирпича;
• геометрические параметры и прочие технические характеристики.

Сегодня на рынке строительных материалов можно встретить шамотные огнеупорные блоки, изготовленные в соответствии с ТУ производителя. Показатели таких изделий могут отличаться от норм, которые устанавливает государственный стандарт. При выборе строительного материала лучше отдать предпочтение ГОСТовскому товару, отметка ГОСТ, является гарантией качества строительного материала.

Главные технические характеристики и их показатели шамота, установленные стандартом:

• огнестойкость — 1100-1800С;
• плотность – 1700-1900 кг/м3;
• теплопроводность – 0,6 Вт/мС;
• пористость – 3-85%;
• класс морозостойкости – от 15 до 50;
• класс прочности – от 75 до 250.

Виды шамотного кирпича, технические характеристики по ГОСТу (вес, размер) и чем отличается от обычного красного

Шамотный кирпич является разновидностью обыкновенного огнеупорного кирпича, который производится с использованием глины и специального порошка.

Далее кирпичи в формах отправляются в печь, где обжигаются (так же как и керамические) под воздействием очень высоких температур. Если говорить о размерах шамотного кирпича, то они подробно описаны в ГОСТ под номером 8991-73. Естественно, размеры шамотного кирпича зависят от конкретной его разновидности.

Рассмотрим основные из этих маркировок.

Шамотный

Шамотный кирпичи ША и ШБ отличаются друг от друга составом, а также размерами.

Внутри этой маркировки существуют свои разновидности с определенными размерами. Кирпичи ШБ характеризуются немного меньшей сопротивляемостью нагрева – около 1650 градусов. Что касается других характеристик, то они полностью идентичны с кирпичами маркировки ША.

ША-5

Размер (силикатного) шамотного кирпича ША-5 составляет 23×11,4×6,5 см. На одном поддоне умещается 380 штук. При этом, вес одного кирпича составляет около 3,5 килограммов.

ША 5

Кирпичи данной марки широко используются в строительстве бытовых печей и каминов.

ША-6

Кирпичи марки ША-6 отличается тем, что они более узкие, по сравнение с другими марками.

ША 6

Их габариты составляют 23×11,4×4 см. Что касается остальных характеристик, то они полностью совпадают с кирпичами марки ША-8.

Огнеупорный ША-8

Кирпичи данной марки широко используются в частных и промышленных целях. Доля оксида алюминия в их составе составляет не менее 30 процентов.

Изделия выдерживают температуру в 1690 градусов Цельсия. При этом температура, при которой кирпич начинает размягчаться, составляет порядка 1300 градусов.

ША 8

Кирпичи данной марки обладают большими размерами, если сравнивать их с марками ША-5 и ШБ-6, поэтому их целесообразно использовать в случае, когда строительство должно осуществляться в сжатые сроки.

ШБ-5

Шамотный кирпич ШБ-5 обладает следующими размерами – 23×11,4×6,5 см.

ШБ 5

Огнеупорность также уступает марке ША-5 – она составляет около 1650 градусов Цельсия. Вес составляет одного изделия три с половиной килограмма.

Помимо упомянутых ранее маркировок шамотных кирпичей, которые можно считать одними из наиболее востребованных, существует множество других разновидностей данного огнеупорного материала.

К примеру, марка ША обладает большим перечнем различных разновидностей:

ША-2. Такой кирпич обладает габаритами 23×11,4×6,5 см;

ША 2

ША-9. Размеры этой марки составляют 30x15x6,5 см;

ША 9

ША -10. Размеры следующие – 34,5x15x7,5 см.

ША 10

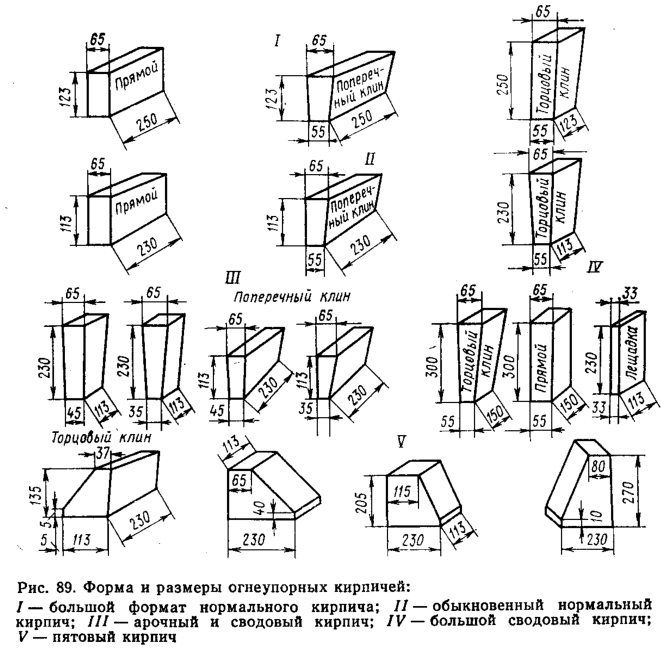

Отдельно хотелось бы поговорить о шамотных клиновых кирпичах. Мы все привыкли, что кирпич обладает стандартной прямоугольной формой, но различные строительные задачи предъявляют дополнительные требованию к форме данного изделия.

Марки

К примеру, если необходимо соорудить различные арки полукруглого размера, либо иные постройки, обладающей определенной кривизной, то вам пригодятся следующие виды шамотного кирпича:

• ША-22. Этот торцевой клин обладает следующими размерами – 23×11,4×6,5×5,5 см;
• ША-23. У этого клина следующие размеры – 23×11,4×6,5×4,5 см;
• ША-24. Этот клин также относится к категории торцевых. Его габариты следующие – 25×12,4×7,5×5,5 см;
• ША-44. Данный клин относится к категории ребровых. Габаритные размеры таковы – 23×11,4×6,5×5,5 см;
• ША-45. Этот ребровой клин обладает следующими габаритами – 23×11,4×6,5×4,5 см;
• ША-46. Размеры этого клина следующие – 25×12,4×7,5×5,5 см.

Более подробно о размерах шамотного кирпича смотрите на видео:

Виды

Немногие знают разновидности этого строительного материала. Если не считать традиционных «белых» и «красных», используемых при возведении стен частных домов, существует еще и особая категория, обладающая многими превосходными характеристиками.

Если говорить исключительно о постройке печи или камина, кирпичи должны обладать следующими качествами: огнеупорность и тугоплавкость. Для этого используется специальный состав, а также вид обжига, который позволит придать материалу исключительную твердость и нечувствительность к сильному нагреву и перепадам температур. В той или иной мере каждая из приведенных далее категорий подходит под такое определение.

На видео рассказывается, какой выбрать кирпич для кладки печи:

Также стоит понимать о том, каков размер одинарного кирпича.

Керамический «красный»

Это, наверное, самая распространенная категория. Керамический кирпич производится из двух видов глины: красной и синей. После обжига они приобретают твердость и довольно неплохую огнестойкость. Такой материал способен выдержать температуру до 800º С без ущерба для структуры. Это автоматически исключает его из списка возможных «кандидатов» для кладки топки (температура горения обычных дров достигает 900 º С), но для других печных работ он вполне годится.

Обычно печники выполняют им систему колодцев, а также верхнюю часть дымоходов. Встречаются и печи, изготовленные практически из одного только керамического кирпича. При этом срок полезной эксплуатации их довольно высок, но обычно современное качество обжига кирпичей не идет в сравнении с прошлыми вариантами.

Еще один важный момент: современные производители часто перестраховываются, утверждая, что максимальная температура нагрева такого кирпича всего 700 º С. Именно поэтому для работ, связанных с кладкой печи, такой кирпич брать не рекомендуется

Также важно понимать, какова цена кирпича облицовочного одинарного

Шамотный

Идеальный вариант для печи и камина, он прекрасно выдерживает повышение температуры до 1500º С, не трескается при остывании и характеризуется низкой степенью гигроскопичности.

Производство шамотного кирпича использует в качестве сырья огнеупорную глину и специальный порошок, который и отвечает за целостность структуры

Очень важно правильно выдержать температурный режим обжига, малейшее колебание приведет либо к остекленению поверхности, либо к созданию рыхлой, влаговпитывающей структуре.

Существует три типоразмера шамотного кирпича:

• 230×114×55 мм.
• 230×114×65 мм.
• 250×124×65 мм.

Физические характеристики: желто – бежевый цвет с небольшими вкраплениями красного или коричневого. Маркировка в обязательном порядке должна включать в себя аббревиатуру «ША» или «ШБ».

А вот как происходит штукатурка кирпичных стен цементно песчаным раствором.

Используется для кладки камеры обогрева, а также для футеровки топки. Важный нюанс: нельзя выполнять установку шамотного кирпича на обычный цементный раствор. Для идеального сцепления и долговременного использования необходима специальная смесь. Чтобы не создавать негативной реакции и деформации топочной камеры при постоянных перепадах температур, в растворе должно быть примерно одинаковое содержание шамота, как и в кирпиче.

Огнеупорный

Обычно при возведении печей, огнеупорный кирпич используется для корпуса и дымоходных каналов. Это существенно снижает себестоимость работ, так как огнеупорный кирпич по умолчанию намного дешевле шамотного.

Предел выносливости такого материала: до 1000º С, прекрасные огнестойкие характеристики и способность сохранять тепло длительное время также способствуют его популярности. Единственный минус: не предназначен для поверхностей, у которых будет открытый контакт с огнем, поэтому отсек топки из него не делают.

Типовые размеры огнеупорного кирпича:

• 250×85×65 мм.
• 250×120×65 мм.

Физические характеристики: производится красного или коричневого цвета. В производстве использована красная огнеупорная глина и кварцевый песок. Смесь для кладки также должна быть приблизительно такого же состава. Часто имеется в продаже вместе с кирпичом одного и того же производителя.

Свойства и технические характеристики шамотного кирпича

При выборе той или иной модификации шамотных жаростойких блоков для возведения конкретной конструкции, необходимо учитывать следующие характеристики:

Показатели	Ед.изм.	Значение	Примечания
Удельный вес	кг/м3	1500 – 1900	Используется при расчете статической нагрузки на опорную поверхность или конструкцию
Рабочий температурный диапазон	С	1100 – 1800	Учитывается при оценке температурных режимов работы и определении среднего срока эксплуатации до первого ремонта
Теплопроводность	Вт/м*С	0,5 – 0,6	Определяет количество тепловой энергии, проходящей сквозь шамотную кладку. Необходима при оценке температурного воздействия на защищенные элементы
Прочность	единиц	75 – 250	Помогает определить допускаемые статические нагрузки при сжатии
Замерзание/оттаивание	циклов	50	Влияет на продолжительность эксплуатации при амплитудных колебаниях температуры
Пористость	%	до 85	Эта характеристика влияет на удельный вес материала, его теплопроводность и прочность.

Ниже приводятся различные типы пористости шамотного кирпича:

Название	Пористость, %
Особоплотные блоки	3
Высокоплотные блоки	3 – 10
Плотные блоки	10 – 16
Уплотненные блоки	16 – 20
Среднеплотные блоки	20 – 30
Блоки с повышенной пористостью	30 – 45
Легковесные блоки	45 – 85

Лучшие изделия бюджетного ценового сегмента

Кирпич печной М200 (Боровичский КСМ)

Используется для возведения зданий и сооружений и стен (внутри и снаружи дома), которые подвержены воздействию высоких температур. Имеет высокую плотность и стойкость к механическим воздействиям. Огнеупорный, с легкостью выдержит постоянный нагрев. Изделие способно аккумулировать и долго отдавать тепло, что делает его идеальным вариантом для создания печки или камина.

Размеры – 25х12х65 см. На 1 м2 хватает около 34 штук. Изготовлен в России.

Кирпич печной М200 (Боровичский КСМ)

Достоинства:

• изготовлен из натуральных материалов;
• устойчивость к растрескиванию и деформациям;
• теплоизоляция на высоком уровне;
• гладкое покрытие;
• прочность;
• сопротивляемость вредным внешним факторам.

class=’s-article__points-list’>

Недостатки:

• как облицовочный вряд ли сгодится;
• вживую имеет не красный цвет, а бледно-оранжевый, что сказывается на его внешнем виде.

class=’s-article__points-list’>

Кирпич строительный тульский полнотелый

Предназначен для строительства фундаментов, дымоходов и печей. Подходит для облицовки сооружений, которые находятся в сложных температурно-влажностных режимах. Испытания всей продукции проводит независимая испытательная лаборатория, что дополнительно гарантирует достоверность данных по качеству продукции.

Изделие средней плотности. Технология изготовления – пластичное формование. Габариты – 25х12х6,5 см. Страна изготовитель – Россия.

Кирпич строительный тульский полнотелый

Достоинства:

• привлекательный внешний вид;
• правильная геометрия;
• высокая механическая прочность;
• морозостойкость.

class=’s-article__points-list’>

Недостатки:

Кирпич шамотный ШБ-5

Подходит для возведения каминов, печей и бань. Использовать его можно как снаружи помещения, так и внутри. Несмотря на перепады температур и постоянное воздействие огня (в некоторых случаях), изделие не меняет свои изначальные характеристики с течением времени, а также отличается прочностью и долгим сроком службы.

Основной материал, используемый при изготовлении – это шамотная глина. Размер – 23х11,4х6,5 см. На один квадратный метр хватает примерно 60 штук. Произведен в России.

Кирпич шамотный ШБ-5

Достоинства:

• экологически чистый материал;
• простой в использовании;
• хватит на долгое время;
• приятный желтый цвет;
• крепкий, не крошится;
• легок в обработке;
• правильная геометрия;
• выдерживает сильные температуры;
• небольшой размер позволяет сделать кладку более аккуратной и компактной.

class=’s-article__points-list’>

Недостатки:

Шамотный огнеупорный кирпич (Мстера)

Используется для постройки печей и прочих строений, которые непосредственно соприкасаются с огнем. Изделие представляет собой светлый, ровный кирпич с повышенной прочностью и огнестойкостью.

Прост в изготовлении. Создается путем обжига порошка-шамота и огнеупорной измельченной глины при большой температуре. Страна производитель – Россия.

Шамотный огнеупорный кирпич (Мстера)

Достоинства:

• геометрически правильная форма;
• не разваливается;
• экологичный материал, который не является горючим;
• долговечный;
• высокое качество изделия.

class=’s-article__points-list’>

Недостатки:

Плюсы и минусы продукции

У продукции имеются достоинства и недостатки, зависящие от свойств конкретной разновидности.

Преимущества:

1. Точная геометрия всех деталей. Это особенно актуально для элементов с клиновидным скосом.
2. Огнеупорность и жаростойкость. Длительное воздействие температуры не оказывает влияние на структуру. Кирпич способен держать показатели свыше 1500 градусов.
3. Прочность. Переносит существенное механическое воздействие.
4. Теплопроводность. За счет низких показателей и небольшой плотности некоторых разновидностей материал может использоваться для дымоходов и труб.
5. Способность противостоять химическим реагентам.

Имеются и отрицательные моменты:

• При нарушении технологии производства меняется качество и размер изделий.
• Стоимость продукции довольно высока.
• Для кладки необходим специальный раствор – мертель, слой смеси должен быть очень тонким.
• Высокая прочность ограничивает резку.

Для резки высокопрочных блоков используется алмазный диск по камню

Но имеющиеся недостатки не снижают востребованность изделия.

Разновидности кирпичей и их применение

Для начала необходимо определиться с целями – для чего именно вам нужен кирпич? К примеру, необходимо построить дом – в этом случае лучше использовать глиняный кирпич, так же называемый керамическим. В целом этот кирпич отличается достаточной прочностью, обладает достаточной плотностью , хорошо выдерживает морозы, отличается длительный сроком службы.

Для облицовки внутренних и наружных стен, перекрытий, выпускается силикатный кирпич, который производится путем смешивания извести и обыкновенного песка. Этот вид кирпича имеет гладкую, плотную поверхность. Но тепло- и влагоустойчивость у него значительно ниже, чем у керамического.

Если же постройка из кирпича будет подвергаться воздействию высоких температур, необходим особый вид кирпича, не только не расплавится и не изменит свой формы, но и не потеряет своих свойств при охлаждении. Благодаря этим качествам огнеупорный кирпич используют при строительстве очагов, каминов, печей – то есть там, где необходима изоляция огня и способность накапливать и отдавать тепло.

В зависимости от добавления в состав кварца, коксового или графитового порошка, получают различные виды огнеупорных кирпичей, используемые для разных целей. От температуры нагрева и химических свойств входящего в их состав вещества, от свойств топлива и золы зависит выбор кирпича того или иного сорта.

В промышленности изготавливают несколько видов огнеупорного кирпича: кварцевый, основной углеродистый и глиноземный.

Кварцевый кирпич, непригоден для контакта со щелочью, известью, оксидами железа. Лучше использовать его для изготовления сводов печей, каминов.

Основные и углеродистые кирпичи применяются в металлургии и особых областях промышленности.

Шамотные или глиноземные кирпичи образуются при добавлении в состав кирпича большего количества огнеупорной глины и особого порошка. Этот порошок – шамот – и дал название данному виду кирпича. Если передержать такой кирпич, то его поверхность станет похожа на стекло. Это придаст ему гораздо большую прочность, но вот связываться раствором он будет гораздо хуже. Поэтому применять такой кирпич при постройке печей и каминов лучше не стоит, а вот для кладки фундамента он как раз подойдет.

Шамотный кирпич

В отличие от кварцевых, огнеупорный шамотный кирпич выдерживает гораздо большую температуру, не подвержен влиянию щелочных материалов и оксидов железа. Такой кирпич хорошо проводит тепло, что способствует быстрой прогреваемости помещения. Да и разнообразие форм у такого кирпича велико. Например клиновидные, которые применяются при кладке сводов и арок. Ввиду всех перечисленных свойств этот стройматериал лучше других подходит для использования в бытовых целях. По внешнему виду от других он отличается цветом – от светло коричневого до песочно-желтого, с примесью зернистых вкраплений.

В зависимости от состава и плотности этот стройматериал имеет несколько маркировок. Наиболее пригодны для кладки печей и дымоходов кирпичи с маркировкой ША-5, ШБ-5, ША-8 и ШБ-8. Это связано со средними показателями плотности и веса. Химический состав огнеупорных кирпичей стандартизирован ГОСТ 390-96, а размеры определены ГОСТ 8691-73 При кладке такого кирпича необходимо тщательно подгонять их друг к другу, чтобы швы были максимально тонкими. В качестве раствора применяют специальную смесь из огнеупорной глины и толченого огнеупорного кирпича. Один из таких растворов называется шамотный мертель.

Классификация изделий

Шамотный кирпич различается:

1. По форме

Основной смело можно назвать прямоугольную (или ее еще называют прямую) форму. Реже встречаются трапециевидные, клиновидные изделия и изделия арочного профиля.

2. По составу

Основной состав – это шамотная глина, шамотный порошок и кокс. Порошок считается основным материалом.

Углеродистый состав – из названия понятно, какой компонент дополнительно включен в смесь. Его процентное содержание в общем составе довольно высокое.

Глиноземный состав – помимо основных компонентов содержит еще и окись алюминия. Он выдерживает огромные температуры, не восприимчив к морозам.

Кварцевый состав – к глине и порошку добавляют окись кремния. Самое главное, что нужно помнить при использовании подобных изделий – это держать их подальше от щелочи.

3. По пористости и плотности

Чем выше будет пористость, тем легче будет вес изделия. Также когда производители повышают пористость, они создают изделие, которое способно гораздо лучше проводить тепло.

Плотность отвечает за долговечность и за устойчивость к механическому воздействию.

Стандартные размеры рядового кирпича

Размер кирпича стандарт красного

Размеры стандартного кирпича таблица.

Формат	Габаритные размеры стандартного кирпича, мм
Длина	Ширина	Высота
Одинарный	250	120	65
Полуторный	250	120	88
Двойной	250	120	138

Схема кирпичной кладки рядового кирпича

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм). Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Кирпич шамотный — как он изготавливается и каковы его размеры?

Шамот — это материал из глины или огнеупорного сланца, который обжигается и шлифуется. Полученный полуфабрикат смешивают с минеральным сырьем с высокой температурой плавления. Готовый шамот для использования в каминах, печах и мангалах может быть в виде кирпичей или более тонких пластин. Эти типы строительных материалов изготавливаются путем объединения шамотной массы с пластичной огнеупорной глиной, которые затем формуются и спекаются.

Стандартный шамотный кирпич имеет размеры 230 х 114 х 64 мм. Также в продаже имеется шамотная плитка — так называют полутонный кирпич, то есть 230 х 114 х 32 мм. Иногда нужно выбрать шамотный кирпич необычного размера, пригодный, например, при оформлении арки над дверью камина или кирпичного мангала. Изделия из шамота обычно бежевого цвета, но также доступны черные, красные или коричневые кирпичи — благодаря им вы можете получить интересные композиции дома или в саду.

Строительные материалы из шамота можно найти практически в каждом строительном магазине. Например, у Castorama есть шамотные кирпичи разных размеров. Цена шамотного кирпича 230 мм x 114 мм x 64 мм составляет около 90 рублей за штуку, а более тонкая версия на 32 мм стоит около 50 рублей за штуку. Аналогичная цена шамотного кирпича в Оби. Столько же вы заплатите за шамотный кирпич 230 мм x 114 мм x 64 мм. С другой стороны, более тонкий кирпич, также называемый шамотной плиткой, в Оби стоит немного дороже (около 70 рублей). Такие же размеры шамотных кирпичей можно найти в Леруа Мерлен. Здесь цена шамотного кирпича сопоставима с конкурентами. Поскольку цена на шамотный кирпич разная, стоит поискать более дешевые предложения, ведь вы не закупаете несколько штук.

Обзор шамотного кирпича: виды, вес, размер, маркировка

Поскольку самая обычная бытовая печь прогревается примерно до 800ºС, то для ее корпуса можно использовать красный кирпич, но только в местах, не касающихся к дверцам или чугунным плитам. Металлические элементы нагреваются до максимума, и тем самым могут разрушить простой кирпич. В этих местах лучше использовать огнеупорный материал.

Огнеупоры делятся на несколько подвидов:

• основной;
• углеродистый;
• кварцевый;
• глиноземный.

Одна из разновидностей глиноземного вида – шамотный кирпич. Это распространенный материал, хорошо переносящий любые перепады температуры. Благодаря своим техническим свойствам шамотный кирпич пригоден как для частного строительства, так и в масштабах промышленности. Дальше можно подробнее ознакомиться с основными характеристиками шамотного кирпича.

Характеристики

Качественные показатели, характеризующие шамотный кирпич, строго контролируются со стороны государства. В ГОСТе прописаны показатели, отражающие вес шамотного кирпича и его размеры, состав сырья с процентным содержанием оксида алюминия, а также технологические свойства: прочность, геометрические параметры, огнеупорность, пористость.

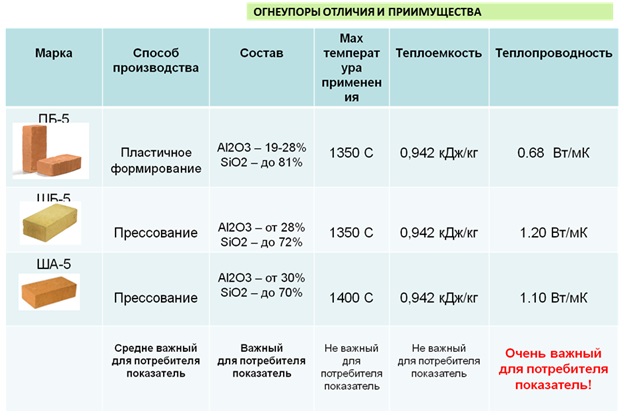

Основные показатели приведены в таблице:

При изготовлении изделий многие производители ориентируются на собственные ТУ вместо условий, прописанных ГОСТом. Поэтому при выборе материала возникает вопрос, какой кирпич брать. Ведь по ряду характеристик изделия, произведенные по ГОСТу и по ТУ производителя, очень часто не совпадают. В таком случае лучше по возможности приобретать товар с ГОСТовской отметкой, т. к. он качественней.

Что касается геометрических параметров, в ГОСТе прописан размер стандартного прямоугольного изделия 230х113х65 мм, и это считается оптимальным материалом для строительства кирпичных сооружений. Но сегодня допустимы и другие размерные характеристики, поэтому рынок заполнен разнообразной продукцией от разных производителей.

Масса изделий также имеет различные показатели, и колеблется в диапазоне от 2,8 кг до 4,5 кг, при допустимой массе по ГОСТу – 3,7 кг. При закупке не стоит забывать об этом, т. к. от массы зависит теплопроводность материала. Для сохранения тепла в помещении нужно выбирать материал с большей массой, потому что маленький вес увеличивает его теплопроводность.

От количественного содержания в составе строительного материала оксида алюминия зависит устойчивость к влиянию химических веществ, щелочей и высокой температуры. Содержание этого элемента в составе влияет на структуру материала, делая его пористым. А пористый кирпич нагревается достаточно долго, но и остывает дольше обычного, сохраняя полученное тепло.

В то же время с увеличением пористости снижается прочность. Поэтому стоит подбирать

материал с оптимальной плотностью от 1700–1900 кг/м. Такжеплотность влияет на такие свойства, как: влагопоглощение, теплоизоляция, сцепление с монтажным раствором и вес шамотного кирпича. Определить пористость кирпича можно, всего лишь подержав различные варианты в руках.

Подведя итог, можно сказать, что при выборе такого строительного материала следует брать во внимание стандарты выпуска, размеры, массу, содержание оксида алюминия и плотность

Маркировка

Для удобства классификации и простоты в выборе этого строительного материала, была разработана маркировка, благодаря которой можно сразу определить свойства материала. Она отражает размеры изделий, температурные свойства и технические характеристики.

Наиболее популярные марки шамотного кирпича: ША, ШБ, ШАК, ШУС, ШВ, ПВ и ПБ.

На примере бруска с маркировкой ШБ 5 СЛ расшифруем данные от производителя.

Ш – буква, говорящая о принадлежности изделия к виду шамотных алюмосиликатных кирпичей; Б – кирпич, выполненный по требованиям ГОСТа, и относящийся к классу огнеупорности Б. Существует также класс А.

Шамотный кирпич класса А выдерживает температуру до 1350 С, а класс Б – 1400 С.

Отметка о ГОСТе гарантирует соответствие строительного изделия перечню из заданных параметров: целостность, соблюдение размеров, прочность, температура эксплуатации.

Если на этом месте находится цифра, без присутствия буквы после Ш, значит, что шамотный кирпич был произведен по ТУ производителя.

Сама цифра означает геометрические параметры, указанные в таблице ниже. Т. е. наш пример соответствует размерам 230х114х65 мм.

СЛ – указывает на производителя изделия. СЛ здесь – Сухоложский огнеупорный завод, а БГ – Богдановичский.

Есть и более глубокая классификация внутри каждой марки: по форме, размеру, теплопроводности.

Таблица с распространенными видами шамотных кирпичей, согласно ГОСТу 8691-73:

Маркировка изделий

Такой шамотный огнеупорный материал, представленный на рынке, может существенно различаться по характеристикам. Для облегчения выбора и удобства классификации введена маркировка. Обычно она наносится на одну из его сторон. Стоит разобраться, что означают буквы и цифры в такой маркировке.

Стандартные характеристики шамотного кирпича.

1. Первая буква в ней всегда «Ш», она означает его принадлежность именно к этой группе.
2. Вторая буква помогает определить класс огнеупорности. Ее отсутствие свидетельствует об изготовлении в соответствии с ТУ. Шамотный кирпич может относиться к классам А и Б, они способны выдерживать температуру до 1350 и 1400°С соответственно.
3. Цифровое обозначение помогает определить размер огнеупорного кирпича. Оно отображает соотношение сторон.
4. Буквенный код, идущий после числового обозначения, указывает на завод-изготовитель.

Наиболее востребованным является кирпич огнеупорный ША и ШБ. Такие изделия отличаются универсальностью применения. Их используют для кладки каминов, печек, сводов промышленных печей. Можно встретить другие маркировки: ШАК, ШКУ, ШУС, ШПД, ШВ, ШАВ, ШЦУ и др.

Кладка шамотного кирпича

Технология кладки шамотного кирпича имеет свои особенности, главная из которых заключается в использовании специального раствора, обладающего огнеупорными свойствами. Для домашних печей готовят глиняный раствор с добавлением песка. Качество раствора определяют, скатав из него шарик:

• если после высыхания он разваливается, имеется избыток песка;
• при избытке глины на поверхности шарика появятся трещины.

Для кладки промышленных печей применяют мертели – специальные известковые растворы с содержанием цемента и огнеупорной глины. Обычно готовую сухую смесь разводят водой и выдерживают раствор в течение одного часа. Затем можно начинать кладку.

Материалы для работы

Для кладки шамотного кирпича потребуются следующие материалы:

Шамотный кирпич.
Специальный шамотный раствор для кладки. Раствор можно приготовить самостоятельно, смешав шамотную глину с водой до получения нужной консистенции.
Специальные инструменты для кладки, включающие в себя кирпичные клещи, рейки, молоток и штукатурный нож

При покупке инструментов обратите внимание на их качество и прочность.
Кирпичная кладовая для хранения кирпича и раствора. Кладовая должна быть защищена от осадков и прочих неблагоприятных воздействий.
Защитные средства, такие как перчатки и маска, чтобы предотвратить попадание пыли и частиц в органы дыхания и на кожу.

Обратите внимание, что выбор и качество материалов может существенно влиять на качество и прочность построек. Поэтому рекомендуется приобретать материалы у проверенных поставщиков и производителей

Характеристика огнеупоров

Устойчивость шамотного кирпича к агрессивным средам объясняется его особым составом:

• 70% специальной каолиновой глины;
• 30% порошка шамота с добавками из кокса, графита и кварцевого песка.

Основные характеристики, определяющие сферу применения шамотного кирпича, выражаются:

• в его огнеупорности, способности, не разрушаясь, выдерживать действие высоких температур – до 1800 градусов по Цельсию;

• устойчивости к резким колебаниям температур, например, в дымоходах;
• низкой теплопроводности, позволяющей надолго сохранять тепло;
• значительной теплоемкости, благодаря которой кирпич накапливает тепло для последующей отдачи;
• небольшом весе изделий – 2,4-6,0 кг (в зависимости от плотности материала);
• устойчивости к действию кислот и щелочей, используемых на стеклодувных или металлургических предприятиях;
• высокой прочности огнеупорных изделий;
• постоянстве объема в диапазоне 0,5-1,0% вследствие отсутствия усадки или расширения;
• разнообразии форм и размеров;
• декоративности, которая позволяет использовать шамотный кирпич для облицовочных работ.
