Монтаж котла

Во время установки описываемого здесь климатического оборудования нужно неукоснительно соблюдать требования, о которых гласит инструкция по монтажу. Это позволит не только увеличить срок службы агрегата, но и обезопасить обслуживающих его людей от травм и других неприятностей.

Итак, во время размещения котла КЧМ в котельной обращайте внимание на следующие нюансы:

1. Расстояние от задней кромки до ближайшей стены помещения должно быть не менее 2,5 метра. Также нужно, чтобы боковые кромки отстояли от стен помещения не менее чем на метр.

К заднему патрубку, через который удаляются продукты сгорания, следует обеспечить свободный доступ: размеры необходимого для этого пространства составляют не менее 40 на 40 см.

Во время установки котла следует четко соблюдать расстояния до стен, предусмотренные инструкцией

Нужно позаботиться и об удобстве загрузки топлива. Чтобы истопнику было удобно двигаться, свободная площадь перед передней частью отопительного устройства не должна быть меньше, чем 1 кв. метр. Это облегчит подкидывание дров и очистку зольника от остатков топлива.

1. Необходимо соблюсти меры противопожарной безопасности. Пол перед установкой на него котла следует застелить негорючим материалом. Кромки защитной прокладки должны выступать за габариты устройства как минимум на 40 см.

Котел лучше ставить на специально подготовленное бетонное основание

Также во избежание пожара возле агрегата запрещено складировать топливо. Основное хранилище целесообразно обустроить отдельно от котельной, а суточный запас следует располагать не ближе чем в полуметре от работающего котла.

1. В качестве теплоносителя для системы отопления желательно использовать отфильтрованную от механических примесей умягченную воду.

Желательно не использовать жесткую, чтобы избежать образования накипи в теплообменнике котла и трубах. Можно заливать в отопительную сеть антифризы, однако перед этим следует прочесть инструкцию по эксплуатации и убедиться, что жидкость не причинит вреда чугунным деталям котла.

Сам порядок подключения следующий:

сначала на постамент или прокладку устанавливается котел, проверяется уровень и закрепляются опоры (нужно добиться полной устойчивости агрегата на подставке, малейшее отклонение от горизонтали может привести к образованию накипи в теплообменнике и сокращению срока службы оборудования);

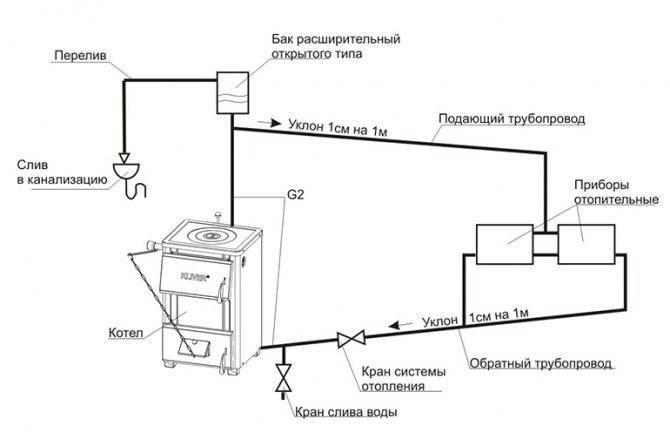

Схема подключения котла к трубам отопления

• к входному и выходному патрубкам подключаются трубы (желательно делать это через запорную арматуру, так вы сможете перекрыть ток теплоносителя и демонтировать агрегат в случае поломки или для замены);
• к патрубку, отвечающему за удаление продуктов сгорания, подключается вертикальный дымоход (в нижней оконечности трубы желательно закрепить специальную деталь, необходимую для сбора конденсата, который образуется на стенках во время работы котла);
• после окончания монтажа выполняется опрессовка системы (для этого можно использовать специальный пневматический прибор).

Виды котлов КЧМ для жилья

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Нужна ли отдельная котельная?

Если жилье небольшое и требуется монтаж устройства мощностью менее 30-35 кВт, то можно обойтись и без специального помещения под отопительное оборудование.

Иначе необходимо будет обустроить котельную, проектирование котельного отопления в москве сегодня в шаговой доступности. Поэтому лучше обратить к профессионалам. Да и не стоит забывать о грязи от использования твердого топлива. Лучше всего вынести все эти хлопоты из жилой части дома в отдельную пристройку.

Топочную своими руками можно быстро сделать из металлического каркаса, который достаточно обшить сэндвич панелями. Этого вполне хватит для поддержания плюсовых температур внутри. Главное чтобы обшивка стен не была горючей.

Вентиляция

Чтобы твердое топливо горело хорошо и прогорало в топке полностью необходимо обеспечить постоянный приток свежего воздуха. Есть модели с принудительным его нагнетанием с помощью специального вентилятора. Но чаще кислород втягивается через поддувало из самой комнаты, где стоит котел.

Дабы у находящихся в помещении не возникло проблем с дыханием, обязательно при монтаже системы следует обеспечить его приток с улицы.

Для чего как минимум в котельной должна быть постоянно открытая отдушина.

Если устройство маломощное (менее 30 кВт), то она должна быть около 200 см2. А при более мощном оборудовании – от 250 см2. Либо же сделать принудительную вентиляцию.

Не рекомендуется в котельной производить монтаж вентиляции с принудительной вытяжкой, если дымоход смонтирован обычный с естественной тягой.

Дымоход

Если проектом дома дымоходная шахта не предусмотрена, придется ее делать вдоль стены.

Проще всего смонтировать дымоход из специальных двустенных утепленных конструкций. В комплекте есть все необходимые изгибы, тройники и отводы. Достаточно собрать их воедино и закрепить на стене.

Фундамент

Маломощный легкий котел допускается ставить на обычный пол с черновой стяжкой. Исключением являются только конструкции с дополнительными вентиляторами и шнековыми пеллетными конвейерами, которые создают вибрацию.

Все твердотопливные котлы с мощностью от 50 кВт уже придется устанавливать на специально подготовленный фундамент. Его монтаж нужно делать отдельно от общего пола в котельной. И опираться он должен прямо на грунт, на который насыпан небольшой слой щебня.

Уровень постамента необходимо поднять на 10-15 см выше уровня основного пола.

Порядок монтажа устройства

В комплекте современного котла имеются все необходимые детали и для монтажа твердотопливного котла своими руками необходимо только следовать прилагаемой инструкции. А для полного монтажа достаточно выполнить пять простых шагов.

1. Освободить устройство от заводской упаковки.
2. Укомплектовать дверцами, зольником и всеми остальными отдельно идущими элементами (кроме вентиляторов и приборов управления).
3. Установить его на подготовленный фундамент.
4. Отрегулировать ножки, чтобы устройство не шаталось, и зафиксировать котел на рабочем месте.
5. Подсоединить дымоход, трубы системы отопления и блок автоматики.

Самостоятельно установить твердотопливный котел проще всего в отопительную систему с естественным (самотечным) движением теплоносителя. Трубы подключаются напрямую к патрубкам установки.

Более сложна схема системы отопления частного дома с твердотопливным котлом при принудительной циркуляции воды. Самым доступным вариантом для самостоятельной реализации будет формирование первичного контура с циркуляционным насосом, трехходовым клапаном и балансировочным вентилем. И подключением уже к нему вторичного контура с радиаторами.

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

• теплообменника;
• топки с дверцей;
• колосниковой решётки;
• зольника с люком для прочистки;
• терморегулятора.

Отопительный котёл работает по следующему принципу:

1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

ТОП 5 твердотопливных котлов дрова/уголь

Если вы не хотите озадачиваться вопросом заготовки топлива и планируете топить «чем есть», вам стоит обратить внимание на модели «всеядные». Такие отопительные приборы могут работать как на дровах, так и на угле. Более того, многие из них способны работать и на твердых бытовых отходах

В них замечательно и с пользой можно сжечь что угодно. В этом случае, кроме обогрева помещения хорошо решается проблема утилизации бытового мусора

Более того, многие из них способны работать и на твердых бытовых отходах. В них замечательно и с пользой можно сжечь что угодно. В этом случае, кроме обогрева помещения хорошо решается проблема утилизации бытового мусора.

Bosch Solid 2000 B K 16-1

Довольно простая в обслуживании и «всеядная» модель. Корпус из высококачественной стали и чугунные колосники обеспечивают надежность и долговечность работы. Если площадь вашего жилища не более 150–160 кв. метров, Bosch Solid 2000 B K 16-1— это то, что нужно. В средней ценовой категории такой котел можно считать одним из лучших предложений 2021–2021 года.

Достоинства:

• большой выбор видов топлива;
• возможность чистить котел через верх;
• надежность работы;
• авторегулировка мощности;
• интересный дизайн;
• возможность использовать в паре с газовым котлом в качестве резерва;
• доступная цена, не более 750 долларов США.

Недостатки:

особых – не обнаружено.

Protherm Бобер 20 DLO

Вот еще одна довольно качественная модель, способная отлично обогреть помещение площадью не более 170 квадратных метров. «Протерм Бобер» способен работать как на угле некрупной фракции, так и на дровах.

Плюсы:

• высокая эффективность работы;
• экономичность;
• высокий КПД (до 90%);
• чугунные топка и теплообменник;
• возможность использовать котел в качестве вспомогательного оборудования;
• способность работы на одной загрузке до 12 часов;
• стоимость около 800$.

Минусы:

• влажность дров не должна превышать 20%;
• непривычная регулировка тяги;
• не слишком удобная чистка, нужна приспособиться;
• масса больше, чем у аналогичных моделей.

Buderus Logano G221-25

Весьма интересная модель, мощности которой достаточно для отопления 200 кв. метров площади. Чугунный корпус обеспечивает исключительную надежность и высокую пожаробезопасность.

Преимущества:

• повышенная стойкость от коррозии;
• увеличенные размеры топки;
• простота эксплуатации;
• КПД около 75–77%;
• минимальное время прогрева помещения;
• вместительный приемный бункер.

Недостатки:

• довольно высокая стоимость, примерно 1300 у.е.;
• немалый вес.

Буржуй-К Модерн-24

Этот современный и стильный отопительный прибор способен работать без дозаправки на протяжении нескольких часов (в зависимости от вида топлива). Причем для получения тепла можно использовать все что угодно. Топливом в данном случае может служить уголь, дрова, отходы древесины и топливные брикеты. При этом в зависимости от вида используемого топлива можно достичь КПД более 90%.

Плюсы:

• отапливаемая площадь до 250 м2;
• компактные размеры;
• возможность использовать дрова влажностью до 50%;
• КПД до 92%;
• экономичное использование топлива;
• полная независимость от электричества;
• расход менее 40 кг дров в сутки.

Минусы:

• необходимость установки трубы достаточной высоты (не менее 8 м) для качественного отведения продуктов горения;
• колосники быстро прогорают и требуют замены;
• в некоторых моделях быстро забивается шибер;
• цена приблизительно 1 300 долларов США.

Alpine Air Solidplus 4

Если вы хотите входить в котельную как можно реже, а само помещение где установлено топливное оборудование утеплено у вас не слишком хорошо, этот котел именно то, что вам нужно. Несмотря на не слишком изысканный дизайн, этот агрегат способен работать практически на любом виде твердого топлива и вполне эффективно обогревать помещение площадью до 200 м2.

Достоинства:

• доступная цена, около 800$;
• надежный и неприхотливый;
• высокий КПД;
• прекрасная теплоизоляция.

Недостатки:

весьма оригинальный дизайн.

Принцип работы котлов КЧМ

Конструкция очага ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сжигается в условиях разреженного кислорода, в результате чего выделяется коксовый газ. Конструкция дымохода позволяет продуктам горения дополнительно участвовать в нагреве перед выбросом наружу. Топливо используется эффективно, а количество негорючих остатков уменьшается.

Иногда в ниппельных соединениях появляется течь – это говорит об ослаблении гаек. Неисправность устраняется подтяжкой фурнитуры. Если конденсат попадает на стенки секций, произошла разгерметизация по вине производителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и очищающей дверцы, экран, запальник, термопара и термостат.

Особенности котлов Сибирь

Завод НМК функционирует с 1995 года и базируется на территории Новосибирска. Котел отопительный Сибирь представлен в двух вариантах: Гефест и КВО. Все газовые приборы серий являются стандартными классическими агрегатами и имеют простую конструкцию. Она включает сам котел и прилагаемую к нему водяную рубашку. За счет минимального количества деталей и компактных размеров располагать приборы можно в любых частях дома.

При детальном рассмотрении стоит обратить внимание на колосниковую решетку, поперечные балки и крышку. Все сибирские котлы создаются по универсальной технологии и состоят почти из одних и тех же элементов

Решетка предназначена увеличения площади теплового объема и достижения максимального эффекта

Балки располагают на пути перемещения дымовых газов с целью направления тепла в систему отопления. Крышки дополняются отверстиями для угля и имеют стандартную форму

Решетка предназначена увеличения площади теплового объема и достижения максимального эффекта. Балки располагают на пути перемещения дымовых газов с целью направления тепла в систему отопления. Крышки дополняются отверстиями для угля и имеют стандартную форму.

Чем КЧМ 5 отличается от аналогов?

Название «КЧМ» расшифровывается как «котел чугунный модернизированный». Чугунные котлы, работающие на твердом топливе, считаются одними из самых дорогих и надежных. По сравнению с теми же стальными аналогами, чугунные стоят в 1,5 раза дороже. Объясняется это, в первую очередь, высокой стоимостью чугуна и высокими затратами, связанными с отливкой этого металла.

Несмотря на это, стоимость чугунного котла от Кировского завода в несколько раз ниже, чем цена аналогичных моделей зарубежных производителей.

Главное отличие КЧМ 5 — это его многотопливность: устройство способно работать на твердых видах топлива (уголь, дрова, торф), жидком топливе (керосин, бензин, масло) и газообразном (природный или сжиженный газ). Работа на жидком и газовом топливе требует доработки устройства, которая предусмотрена производителем.

Назначение КЧМ — обеспечение теплом и горячей водой жилых домов, общественных зданий и производственных объектов.

Изначально котел производится с одним контуром, однако производителем предусмотрены технические решения, способные реализовать возможность подведения второго контура для обеспечения объекта горячей водой.

Мнения пользователей об этом устройстве не всегда совпадают в оценках. Большинство отзываются о котле в превосходной степени, уверяя, что аппарат полностью удовлетворяет.

Котел КЧМ 5, отзывы о котором обозначены выше, также часто осуждается пользователями за малый объем зольников. Недостаточный объем камеры для золы вынуждает осуществлять чистку зольника чаще, чем хотелось бы.

Среди отрицательных о котле КЧМ 5 отзывов также встречаются упоминания о том, что жаропрочная решетка отопительного устройства требует доработки либо замены, так как в силу конструктивной погрешности имеет свойство трескаться при сверхвысоких температурах.

Кроме вышеперечисленных недостатков котла в остальном пользователи отзываются об устройстве крайне положительно, особенно отмечая его относительно низкую стоимость, большую мощность и современный дизайн.

Автоматика для КЧМ-5 Комби

Электронезависимая газовая автоматика САБК для котлов КЧМ-5 Комби  Автоматика САБК 8-50 Т (8-50 кВт) и САБК 8-110 М (8-100 кВт) – это универсальные малогабаритные устройства, работающие в автоматическом режиме по заданной температуре теплоносителя в системе отопления. Отличительной особенностью САБК является возможность работать без электричества на энергии давления газа, что является большим плюсом в российских условиях эксплуатации. САБК функционально соответствует зарубежным аналогам и устанавливается на комбинированные котлы (твёрдое топливо/газ) типа КЧМ – 5 “Комби” и газовые КЧМ -7 “Гном”, “Минитерм”, а также на ряд других котлов. Имеются несколько степеней защиты: при погасании пламени на запальной горелке; при перегреве теплоносителя (данная опция доступна при наличии датчика предельной температуры, который отсутствует в базовой комплектации). Термосильфонный преобразователь температуры с капиллярной трубкой позволяет устанавливать автоматику САБК в удобном для пользователя месте, не ухудшая внешнего вида газоиспользующей установки. Возможность установки автоматики на газовом коллекторе и наличие встроенного регулятора давления позволяет выполнять более точную настройку газогорелочного устройства (ГГУ), а так же обеспечивает оптимальный тепловой режим работы котла при повышении входного давления газа. Наличие в автоматике встроенного регулятора давления, при работе на повышенном давлении, экономит до 30% природного газа. САБК обеспечивает безопасную работу котла и выполняет следующие основные функции: розжиг основной горелки ГГУ; автоматическое  поддержание заданной температуры теплоносителя на выходе из котла; поддержание заданного давление газа в коллекторе основной горелки ГГУ при повышении давления газа на входе от 1300 Па до 3000 Па (кратковременно до 5000 Па); автоматическую блокировку подачи газа на основную горелку при неработающем запальнике; автоматическую блокировку подачи газа на основную горелку при отсутствии обратной тяги. Автоматика имеет в наличии два последовательно расположенных пневматических клапанов класса “C”: первый клапан – клапан безопасности; второй клапан – клапан РТВ (регулятор температуры воды теплоносителя). При работе на котле достигаются: автоматическое поддержание стабильной работы газогорелочного устройства независимо от давления газа на входе в газоиспользующую установку; повышается надёжность работы котла за счёт отсутствия перегрева элементов конструкции; простота техобслуживания достигается из-за отсутствия сажеобразования в конвективной части газоиспользующей установки и в дымовой трубе. При замене датчика температуры автоматика может работать в составе конвектора (до 30 °С) и в составе банных печей, саун (120 °С). Цена: от 4500,00 руб

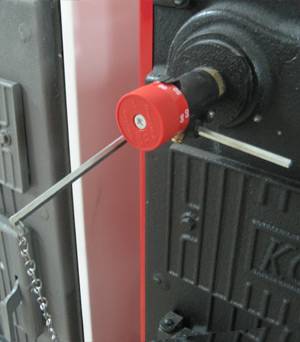

Тягорегулятор Honeywell для котлов КЧМ-5 Комби Термомеханический регулятор мощности “Honeywell” установливается на выходе из корпуса котла КЧМ-5 “Комби”. Он считывает температуру воды в системе отопления и по необходимости регулирует подачу первичного воздуха для горения под колосниковую решётку котла, открывая или прикрывая заслонку на дверце поддувала. Положением дверцы регулируется интенсивность горения и, тем самым, мощность котла. ТРМ соединён с регулировочной дверцей цепочкой. Цепочка присоединена к дверце поддувала так, чтобы можно было регулировать её натяжение. Цепочка должна проходить прямо и не иметь на своём пути препятствий. Цена: от 2150,00 руб

Электроуправляемая газовая автоматика КАРЭ-50 для котлов КЧМ редназначена для установки на отопительных водогрейных котлах и других видах отопительного оборудования, работающих на природном газе низкого давления с тепловой мощностью газогорелочных устройств до 100 кВт. Обеспечивает безопасную работу отопительного оборудования, автоматическое поддержание заданной температуры. Цена: от 6500,00 руб

Что такое КЧМ котел и каковы его положительные стороны?

Котел чугунный твердотопливный кчм расшифровывается довольно просто. «К» – котел, «Ч» – чугунный, «М» – модернизированный. Цифра 5 обозначает количество секций, если речь идет о твердотопливном котле кчм-5. Многие потребители выбирают твердотопливные чугунные котлы за счет их качеств, выделяемых среди других конкурирующих моделей агрегатов.

Сюда можно отнести:

• Высокое качество чугунного теплообменника;
• Длительная служба эксплуатации;
• Тщательно продуманная конструкция и его технические характеристики;
• Легкий уход за оборудованием и обслуживание;
• Проверка агрегата перед сборкой;
• С увеличением секций мощность прибора увеличивается;
• Нет необходимости в дополнительной тяге;
• Переход на другое топливо без ущерба для системы;
• Доступная цена в отличие от других марок-конкурентов.

Марки котлов на твердом топливе российского производства

Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск):

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)

• КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
• комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
• камера сгорания и зольный ящик расположены внутри водяной рубашки;
• регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
• внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
• съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
• возможность ремонта.

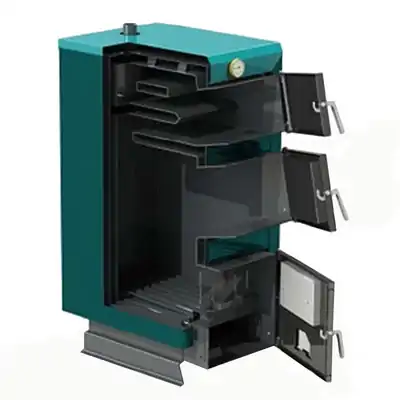

Конструкция котла Zota Mix

• нужен запас топлива и место для его хранения;
• затраты по доставке, выгрузке и складированию дров, угля, брикетов;
• снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
• для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
• обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
• установка в отдельном помещении;
• для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск):

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)

• бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
• компактный размер;
• водяной теплообменник охватывает топку со всех сторон (кроме фронта);
• выдвижной зольный ящик;
• монтажное гнездо для регулятора тяги;
• возможность подключения к дымовой трубе любой конфигурации;
• стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);
• конструкция адаптирована для работы на газу и электричестве.

Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»

• устаревшая конструкция, примитивная автоматика низкого качества;
• заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома):

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)

• обеспечивает стабильное горение топлива любой сортности и степени влажности;
• эффективная работа котла с одной закладки в течение 8 часов;
• экономный расход топлива;
• совместимость генератора с системами естественной или принудительной циркуляции;
• экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
• конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.

Твердотопливные пиролизные котлы «Буржуй & К»

• сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
• ручная закладка топлива и чистка камеры сгорания;
• большой вес.

Установка и эксплуатация твердотопливных котлов должны производиться в соответствии с правилами пожаробезопасности

Для обогрева загородной дачи. гаража или теплицы возможно изготовление твердотопливных котлов длительного горения своими руками. Видео с материалами на эту тему можно найти в интернете. Но помните, что главным условием использования отопительного оборудования, является пожаробезопасность. А гарантировать выполнение этого условия может только сертифицированный производитель при должных условиях эксплуатации и монтажа оборудования.

https://youtube.com/watch?v=3sfw2qpCMrY

https://youtube.com/watch?v=1z6OOs3WdH4

Достоинства КЧМ 5

Отдельно стоит сказать о положительных моментах в эксплуатации устройства:

• Теплообменник котла и другие основные детали выполнены из материалов очень высокого качества, поэтому обладают большим эксплуатационным ресурсом.
• Котел имеет технически-предусмотренные возможности к модернизации и совершенствованию.
• Эксплуатация котла не представляет сложностей для обывателей.
• У устройства нет особых требований по тяге, что делает возможным его использование в любую погоду, в том числе при полном безветрии.
• Путем увеличения/уменьшения количества секций можно варьировать технические характеристики устройства.
• Техническая возможность перевода котла на другие виды топлива (жидкое и газообразное).

Способы установки и подключения к отопительной системе

Особенности монтажа котла зависят от его строения. Под тяжелую технику требуется выделять отдельное помещение и обустраивать прочный фундамент.

С кранами на подаче и обратке

Основная опасность заключается в монтаже на участке отсекающего вентиля. Если после использования газового котла запустить твердотопливный, но забыть открыть клапан, это приведет к аварийной ситуации. При нагреве вода начнет увеличиваться в объемах, а закрытые краны не смогут пропустить ее, поэтому расширительный бак будет поврежден. В продвинутых моделях проблема исключается электроникой.

Схема подключения котла с кранами.

С краном только на обратной трубе

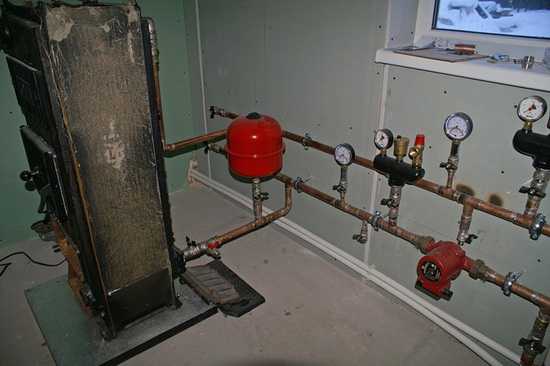

Чтобы избежать любых угроз, связанных с закрытым клапаном, можно отказаться от его использования. В таком случае запертый кран будет останавливать циркуляцию воды в неиспользуемой котельной установке. В свою очередь, отсутствие клапана на подающей трубе позволит избыточной жидкости вытекать из котла. Однако при таком монтаже отсутствует возможность разборки агрегата для обслуживания или ремонта.

С промежуточным теплообменником

Государственные органы не запрещают устанавливать такой элемент для объединения котлов в один комплекс. В этом случае вода, которая размещается в контуре обогрева, отделяется от теплоносителя в открытой части агрегата с расширительным резервуаром.

С дополнительным расширительным баком

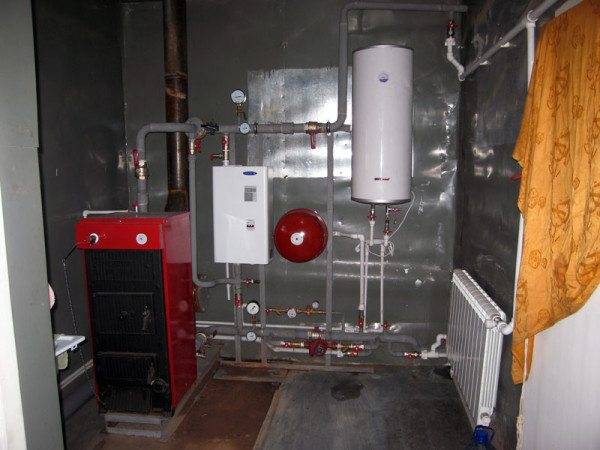

Наиболее подходящая схема соединения — монтаж закрытого диафрагменного резервуара. Его можно купить отдельно (продвинутые котлы с навесной конфигурацией уже имеют бак).

Дополнительный расширительный бак можно купить отдельно.

Подача воздуха сверху в котел

П одача воздуха в КЧМ сверху через дымоотводную трубу

Всем нам не раз приходилось разжигать костер чтобы погреться, испечь картошку, нажарить шашлыков и т. д. И всякий раз для того чтобы дрова лучше разжигались, приходилось обмахивать костер плоским предметом в виде лопатки. Для чего это делается? А делается это для того чтобы увеличить подачу кислорода, находящегося в воздухе, который способствует активизации химической реакции, которая называется горение. Естественно, чем больше кислорода поступит на продукты сгорания, тем активней они будут гореть и больше выделять тепла.

Перегораживающая пластина В КЧМ

Подобным способом можно улучшить процесс сгорания твердого топлива в топке котла КЧМ. Конструктивно это можно выполнить, вварив с помощью электросварки в дымоотводную трубу кусок трубы Ǿ 50 мм с переходником Ǿ 40 мм. Через эту трубу посредством компрессора или простого пылесоса нагнетается воздух в топку, активируя таким образом процесс сгорания дров. На прилагаемых фото видно куда приваривается труба и как воздух поступает в топку. На другом снимке виден перегораживающий лист, который сберегает тепло и направляет пламя вдоль стенок секций.

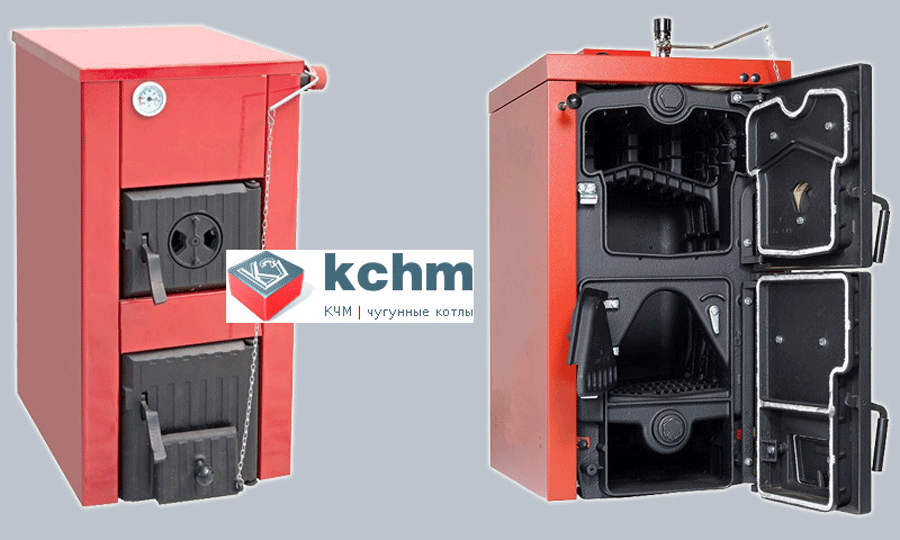

Модели

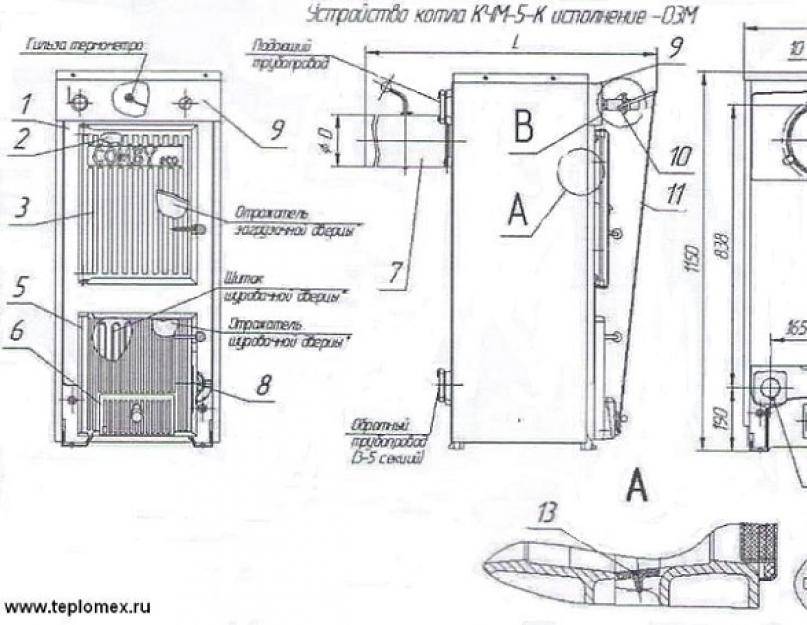

Принцип работы котлов КЧМ

Конструкция очага ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сжигается в условиях разреженного кислорода, в результате чего выделяется коксовый газ. Конструкция дымохода позволяет продуктам горения дополнительно участвовать в нагреве перед выбросом наружу. Топливо используется эффективно, а количество негорючих остатков уменьшается.

Иногда в ниппельных соединениях появляется течь – это говорит об ослаблении гаек. Неисправность устраняется подтяжкой фурнитуры. Если конденсат попадает на стенки секций, произошла разгерметизация по вине производителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и очищающей дверцы, экран, запальник, термопара и термостат.

Монтаж котла

Во время установки описываемого здесь климатического оборудования нужно неукоснительно соблюдать требования, о которых гласит инструкция по монтажу. Это позволит не только увеличить срок службы агрегата, но и обезопасить обслуживающих его людей от травм и других неприятностей.

Итак, во время размещения котла КЧМ в котельной обращайте внимание на следующие нюансы:

1. Расстояние от задней кромки до ближайшей стены помещения должно быть не менее 2,5 метра. Также нужно, чтобы боковые кромки отстояли от стен помещения не менее чем на метр.

К заднему патрубку, через который удаляются продукты сгорания, следует обеспечить свободный доступ: размеры необходимого для этого пространства составляют не менее 40 на 40 см.

Во время установки котла следует четко соблюдать расстояния до стен, предусмотренные инструкцией

Нужно позаботиться и об удобстве загрузки топлива. Чтобы истопнику было удобно двигаться, свободная площадь перед передней частью отопительного устройства не должна быть меньше, чем 1 кв. метр. Это облегчит подкидывание дров и очистку зольника от остатков топлива.

1. Необходимо соблюсти меры противопожарной безопасности. Пол перед установкой на него котла следует застелить негорючим материалом. Кромки защитной прокладки должны выступать за габариты устройства как минимум на 40 см.

Котел лучше ставить на специально подготовленное бетонное основание

Также во избежание пожара возле агрегата запрещено складировать топливо. Основное хранилище целесообразно обустроить отдельно от котельной, а суточный запас следует располагать не ближе чем в полуметре от работающего котла.

1. В качестве теплоносителя для системы отопления желательно использовать отфильтрованную от механических примесей умягченную воду.

Желательно не использовать жесткую, чтобы избежать образования накипи в теплообменнике котла и трубах. Можно заливать в отопительную сеть антифризы, однако перед этим следует прочесть инструкцию по эксплуатации и убедиться, что жидкость не причинит вреда чугунным деталям котла.

Сам порядок подключения следующий:

сначала на постамент или прокладку устанавливается котел, проверяется уровень и закрепляются опоры (нужно добиться полной устойчивости агрегата на подставке, малейшее отклонение от горизонтали может привести к образованию накипи в теплообменнике и сокращению срока службы оборудования);

Схема подключения котла к трубам отопления

• к входному и выходному патрубкам подключаются трубы (желательно делать это через запорную арматуру, так вы сможете перекрыть ток теплоносителя и демонтировать агрегат в случае поломки или для замены);
• к патрубку, отвечающему за удаление продуктов сгорания, подключается вертикальный дымоход (в нижней оконечности трубы желательно закрепить специальную деталь, необходимую для сбора конденсата, который образуется на стенках во время работы котла);
• после окончания монтажа выполняется опрессовка системы (для этого можно использовать специальный пневматический прибор).
