Как построить бассейн своими руками — пошаговые инструкции с фото

Самостоятельное строительство бассейна помогает значительно сэкономить денежные средства, а также позволяет получить гидротехническое сооружение с индивидуальным внешним видом и оптимальными формой и размерами, в соответствии с выделенным под строительство участком.

Подготовительный этап

Именно с подготовительных мероприятий начинается возведение каркасного бассейна. На этом этапе не только должна быть разработана грамотная проектная документация и высчитано количество используемых материалов, но также выбирается оптимальное место, приобретается весь строительно-отделочный и крепёжный материал, закупается дополнительное оборудование для обслуживания гидротехнического сооружения.

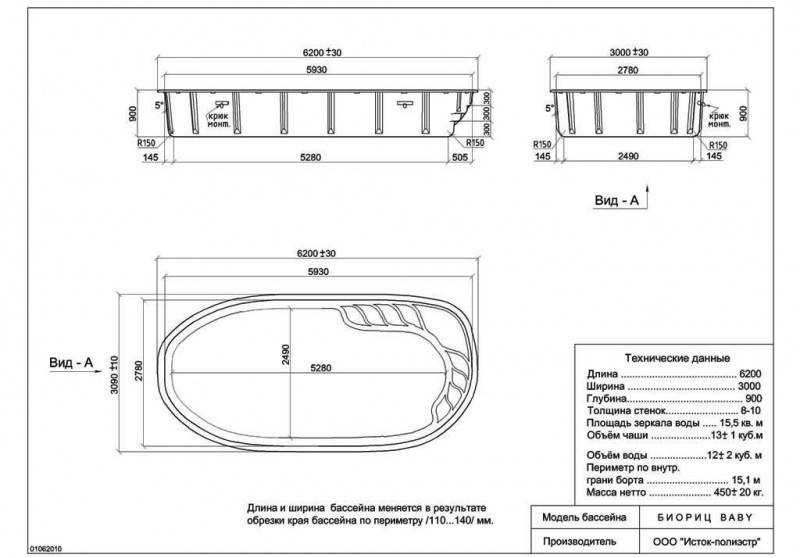

Чертёж и размеры

За основу проектной документации можно взять схему уже готовой каркасной конструкции искусственного водоёма, которая включает следующие элементы:

• 1 — стенки;
• 2 — устройство фильтрования;
• 3 — скиммерная установка;
• 4 — форсунки;
• 5 — конструкция лестницы;
• 6 — система труб и фитингов;
• 7 — электрическая автоматическая часть;
• 8 — донная пылесосная установка;
• 9 — химические средства для водоподготовки;
• 10 — электрический нагревательный элемент;
• 11 — система освещения;
• 12 — распаечная коробка;
• 13 — трансформатор.

На схеме изображены составные элементы бассейна

К чертежу может прилагаться перечень и количество необходимых материалов.

С такой готовой схемой можно сразу идти в строительный магазин, расход материалов указан для разных размеров чаши

Подготовка материалов и инструментов

Основные инструменты, необходимые для возведения каркасного бассейна:

• строительный фен;
• ДСП-листы или ДВП-плиты;
• прокаточные валики и люверы;
• шлифовальная машинка и бур, прочная верёвка,
• песок и щебёнка, листовой битум,
• правило и строительный уровень;
• лопата, рулетка;
• цемент, песок, щебень;

Количество ПВХ-плёнки зависит от формы и размеров изготавливаемой конструкции:

• для чаши прямоугольной формы, имеющей плоскую донную часть, расчёт площади пола предполагает умножение показателей длины на ширину, а для получения данных по стенам следует перемножить периметр стен с их высотой. Например: для гидротехнического сооружения размерами 10 x 5 м при полутораметровой высоте стен, площадь пола составит 50 м2, площадь стен — 45 м2, а общая площадь материала — 95 м2;
• для чаши круглой формы, имеющей плоскую донную часть, расчёт площади пола предполагает умножение показателей диаметра пола на диаметр пола, а для получения данных по стенам следует перемножить периметр стен с их высотой. Например: для гидротехнического сооружения диаметром 6 м при высоте стен 120 см, площадь пола составит 28,3 м2, площадь стен — 22,6 м2, а общая площадь материала — 50,9 м2;
• для чаши прямоугольной формы с пирамидальной донной частью расчёт площади пола предполагает умножение длины на ширину с коэффициентом «1,3», а для получения данных по стенам необходимо перемножить периметр с высотой вертикальной стены. Например: для гидротехнического сооружения 10 x 5 м при высоте вертикальных стен 120 см, площадь пола составит 65 м2, площадь стен — 36 м2, а общая площадь тентового материала — 101 м2.

Выбор места для площадки

При выборе места под возведение гидротехнического сооружения необходимо обращать внимание на следующие рекомендации:

• наличие достаточно ровной поверхности без заметных бугров и перепадов по высоте;
• близкое расположение источника электрического питания для беспроблемного подключения насосно-фильтрующего оборудования;
• наличие доступного источника водоснабжения для заполнения чаши;

• наличие канализационной системы для сброса отработанной воды.

  На открытом солнечном месте вода будет прогреваться быстрее

Как подготовить площадку во дворе частного дома или дачи?

Основное требование к ней — максимально точная горизонталь, идеально ровная плоскость. Если чаша установлена с перекосом, вода начинает давить на одну стенку с большим усилием, чем на другую. Со временем это вызовет разрушение бассейна.

Подготовка площадки производится в следующей последовательности:

1. Выбирают подходящий участок земли, с которого удаляют все посторонние предметы.

2. Удаляют все растения и снимают верхний слой дерна. Это обязательный момент, так как дерн преимущественно состоит из корней растений. Под бассейном он начнет гнить, проседать, нарушая положение чаши.
3. Выкапывают небольшой котлован (на половину штыка лопаты). Это надо для того, чтобы подготовить углубление под песчаную подушку.
4. Котлован застилают геотекстилем.
5. Создается слой насыпи из песка или ПГС толщиной около 10-15 см. Его тщательно трамбуют, постоянно проверяя наличие плоскости и горизонтали. Состояние подушки проверяют, пройдя по ее поверхности. Если следов не остается, работа выполнена качественно.

Поверх подушки укладывают подстилку и устанавливают бассейн (или опорную конструкцию). Подробнее об изготовлении площадки под каркасный бассейн читайте здесь.

Этапы строительства

По большому счету непосредственно процесс строительства бассейна на даче делится на такие этапы:

• выбор вида бассейна и разработка его проекта, на этом же этапе выбирается подходящее место под постройку;
• земляные работы и разметка на местности;
• устройство опалубки и заливка чаши;
• нанесение на поверхность гидроизоляционного слоя и облицовка чаши;
• оснащение подсветкой и дополнительным оборудованием.

Как видно, работ по строительству довольно много. Причём любой из этапов очень важен, так как от этого зависит не только внешний вид всей конструкции, но и время эксплуатации.

Создание чаши и земляные работы

Перейдём непосредственно к главному вопросу – как сделать бассейн на даче своими руками. Если определились с местом установки и размерами, то можно приступать к земляным работам. Вначале на участок наносим разметку. Для чего можно использовать натянутую на колышки верёвку.

Затем приступаем к земляным работам. Это самый трудоёмкий этап во время строительства. Вам необходимо выкопать котлован нужной глубины и размера. Причём надо учитывать, что глубину, длину и ширину нужно делать приблизительно на 50 см больше.

Это дополнительное пространство требуется для устройства опалубки. Когда габариты задуманной вами конструкции очень внушительные, то нужно задуматься о привлечении специальной техники.

Затем, когда котлован вырыт, можно приступить к созданию чаши. В этот этап работ входят такие мероприятия:

1. Стенки и днище котлована хорошенько трамбуются.
2. Делается песчаная подушка. Для чего на дно насыпается слой песка толщиной 25–40 см и тщательно трамбуется.
3. По всей поверхности стенок и сверху подушки на дне наносится слой гидроизоляции. Сейчас на рынке можно увидеть множество материалов, которые являются отличной преградой для воды. Самым бюджетным является применение битумной массы и рубероида. Эти материалы хорошо себя показали и давно применяются.
4. Вначале укладывается слой рубероида по всей поверхности (на стенки и дно, при этом стены обязаны быть покрыты материалом с запасом до самого верха). После наносится несколько (желательно 4–5) слоёв битумной массы.
5. Дальнейшим этапом является монтаж сливной системы. Это необходимо выполнить до устройства опалубки. Какое количество делать отверстий для слива и в каком месте, зависит от формы и размеров чаши.
6. Затем сооружаем опалубку, её можно изготовить из подручных материалов и приступаем к заливке бетона. Причём непременно нужно использовать армирование.
7. Опалубка убирается после застывания бетонной массы.

Освещение и отделка

Затем нужно выполнить отделку чаши. Но вначале необходимо дополнительно нанести слой гидроизоляции.

А также нужно заделать все образовавшиеся трещинки, чтобы вода не просочилась и не повредила чашу. Для этого можно использовать мастику, плёнку или пропитывающие материалы.

После установки гидроизоляции приступают к отделочным работам. Как правило, для покрытия чаши применяется кафельная плитка. Этот материал легко может выдержать продолжительное нахождение в воде, очень просто моется и имеет привлекательный вид.

Помимо кафельной плитки, можно воспользоваться и современным материалом, к примеру, плёнкой ПВХ. Сегодня изготовители производят огромный ассортимент этого материала. Он отличается долговечностью и прочностью. На этом строительство бассейна, собственно, закончено.

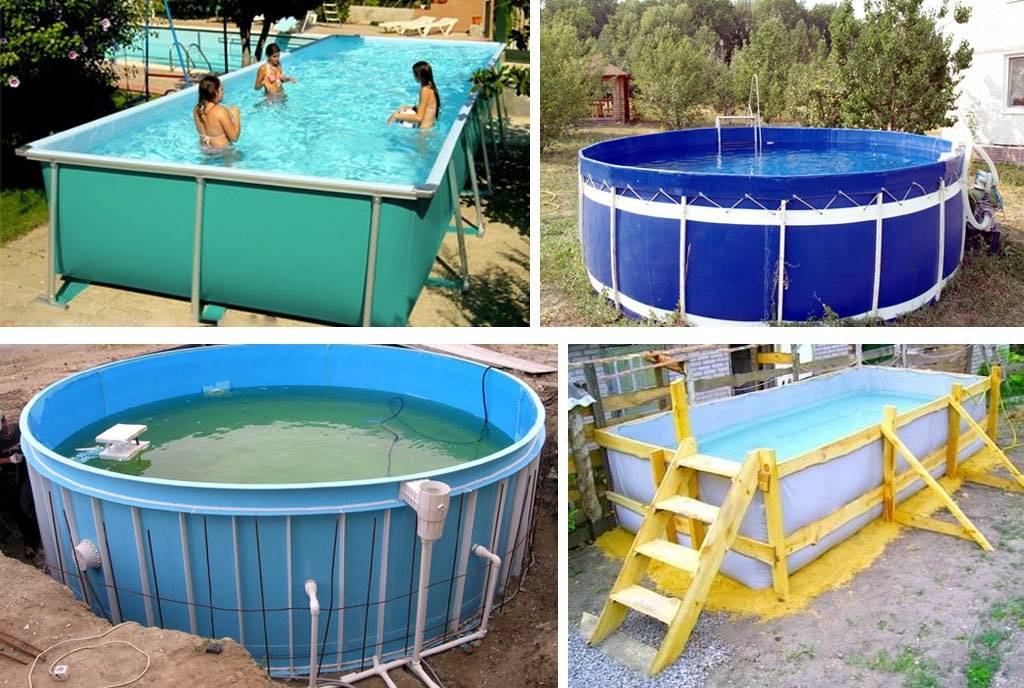

Каркасная модель

Стоит признать, что этот способ построить бассейн у себя на участке – самый недорогой и легкий. Каркасный вариант имеет простую конструкцию и может предложить разные варианты форм:

1. Выполняется установка каркаса. Это может быть металл в рулонах, либо стержни (горизонтальные или вертикальные).
2. Затем в каркасе устанавливается чаша, а к ней крепится наружная лесенка.
3. Следом необходимо подключить гидронасос. По обыкновению он идет в комплекте.

Если выбрать такой бассейн, копать во дворе ничего не нужно будет – его легко поставить и также легко разобрать снова

Однако использовать его придется с осторожностью – чашу нетрудно повредить

Как подготовить площадку?

Перед тем, как приступить к сборке каркаса, расчищают выбранное место. Идеальный участок для строительства — грунт без резких перепадов высоты и бугров. Если на участке есть склон, то он не должен превышать 20о. Если угол наклона выше, необходимо досыпать землю и выравнивать участок. После этого вырывают траву, выкапывают котлован и разравнивают землю.

Монтаж каркасного бассейна простой, но делать его из года в год сложно. Если будете использовать сборно-разборные конструкции, потратьте больше времени на выбор и расчистку площадки. Так, вам не придется больше этим заниматься при повторной установке каркаса.

Выбор и тщательная подготовка территории

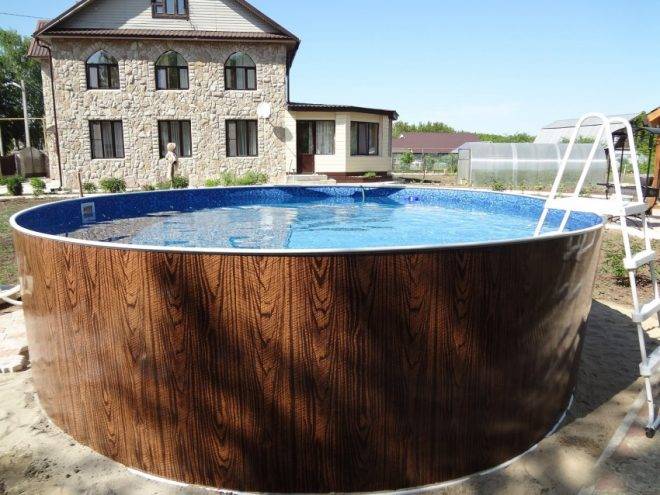

Каркасный бассейн — это относительно небольшая по размеру конструкция. Но она требует свободного пространства и соблюдения определенных условий. Территория должна быть тщательно подобрана, в любое место устанавливать нельзя. После выбора подходящей территории можно заняться подготовкой к установке каркасного бассейна. Следует осуществить такие процессы:

1. Очищение поверхности от веток, мусора и камней.
2. Поверхность засыпается просеянным песком.
3. Грунт нужно утрамбовать и выровнять.
4. Все накрывается специальной подложкой.

Выполнив положенные работы, связанные с подготовкой площадки под каркасный бассейн, можно приступать к сборке искусственного водоема. Делать это нужно в строгой последовательности действий.

Отделка бассейнов. Обилие возможностей

Домашний бассейн давно перестал быть чем-то диковинным в частных домах и дачных участках. Все что предлагает рынок бассейнов прочно прописалось во дворах российских владельцев загородных домов.

Наличие водоема для купания способствует моральному и физическому отдыху, а отделка его удовлетворяет эстетическую струнку человека. Выбор отделочных материалов для бассейна не столь велик, но умело примененные в облицовке бассейна позволяют создавать прекрасные экземпляры, сравнимые с произведениями искусства. Чтобы отделка бассейна служила долго и была украшением его, необходимо ее правильно выбрать и применить.

Крытый бассейн в здании: особенности и нюансы проектирования

Где в доме лучше обустроить бассейн? Для этого можно использовать любое, подходящее по размеру, помещение.

Техническая документация предполагает устройство объекта:

• в цокольном этаже;
• в отдельной пристройке;
• на верхнем этаже;
• на отапливаемом чердаке.

В проекте должен быть предусмотрен надежный фундамент с необходимой прочностью, рассчитана оптимальная нагрузка на обшивку, целостность и прочность всех каркасных конструкций. Лучшим вариантом является сооружение для бассейна автономного помещения.

Устройство в собственном доме внутреннего бассейна является достаточно сложным процессом, к которому нужен системный и грамотный подход.

Начинать работу необходимо с планировки и разработки плана. Приглашенные специалисты проведут все необходимые исследования: определят состояние грунта и динамику грунтовых вод, рассчитают предстоящие работы и их примерную стоимость.

Они же посоветуют, какая форма чаши и тип бассейна подойдут в вашем конкретном случае. Если бассейн предполагается построить в готовом помещении, опытные специалисты создадут план здания, предложат подходящие варианты параметров будущего объекта.

Так же при необходимости они разработают подходящую схему рециркуляции, подберут фильтрующее оборудование и контрольную автоматику.

Все важные детали обсуждаются заранее: вентиляционная система, инженерные коммуникации, тип осушения бассейна.

Уже на стадии проектирования хозяин будет иметь представление обо всех важных характеристиках будущей конструкции – производительности и мощности отопительного и электрического оборудования, площади водного зеркала.

Лишь после того, как владелец изучит схемы и планы и одобрит их, можно приступать к монтажным работам.

Собственный бассейн: вид и форма

Как определиться с типом и формой будущего сооружения? Во многом они будут зависеть от площади и геологических особенностей участка.

Более простым в разработке и строительстве, а также наиболее экологичным, является открытая конструкция.

Обычно владельцы предпочитают геометрические формы сооружений: прямоугольные или квадратные, которые проще проектировать и строить. Довольно популярный размер – 18 кв. м.

По способу расположения они бывают:

• Не погружные, устанавливаемые выше уровня земли.
• Погружные, располагаются ниже линии грунта;
• Частично погружные, находятся, соответственно, наполовину ниже линии почвы.

Чаша бассейна может изготавливаться разными способами, из различных материалов:

• железобетонные выполняют из тяжелого бетона и арматуры;
• конструкции из полипропилена отличаются исключительной герметичностью, поэтому не нуждаются в дополнительной гидроизоляции;
• кирпичные изготавливают из глиняного кирпича, с условием, что толщина стенки будет не менее 25 см;
• разборно-сборные сооружения делают из пластиковых или металлических составляющих.

Бассейны могут отличаться также принципом водоподачи.

По этим характеристикам они делятся следующим образом:

• Скиммерный. Бассейн такого типа типичен для построек, расположенных отдельно. В таком сооружении уровень воды примерно на десять сантиметров ниже его краев. Жидкость для фильтрации забирается через специальные отверстия на боковых стенках. Они называются скиммеры.
• Переливной. Вода обычно наливается до самого края, и смотрится это более эстетично. В таком случае по периметру устанавливается специальный переливной желоб, в который собирается переливающаяся через края вода. Оттуда она отводится в накопительный бак, где фильтруется, обрабатывается и подогревается. Таким образом обеспечивается циркуляция. Такая конструкция имеет довольно высокую стоимость.

Проводим расчеты

Перед строительством обязательно нужно провести расчеты

После того, как вы выбрали пригодное место, можно приступить к проведению расчетов.

Яма должна вырываться с запасом в 20 сантиметров с каждой боковой стороны. Глубина должна рассчитываться исходя из глубины самого бассейна и его подушки для основания.
Основание устанавливается толщиной в 20 сантиметров, если грунт песчаный или из гравия. Если под подушкой будет глинистая почва, то толщина фундамента должна быть 25 сантиметров.

Далее схематично нарисуйте, как будут подводиться трубы с водой, электрические провода и собственные коммуникации резервуара. Отметьте, где будет расположен фильтр, сколько он займет места и как подключаться к чаше.

Варианты каркаса

Помимо описанного деревянного каркаса из бруса и доски, можно использовать самодельный сварной или сборный каркас из металлопроката. Лучше всего задействовать прямоугольную трубу с сечением от 20х40 мм для стоек, уголок или полосу для обвязки и подкосов.

Подняв стойки выше уровня бассейна на 1,5…2 м, можно натянуть над ним тент или установить навес из поликарбоната.

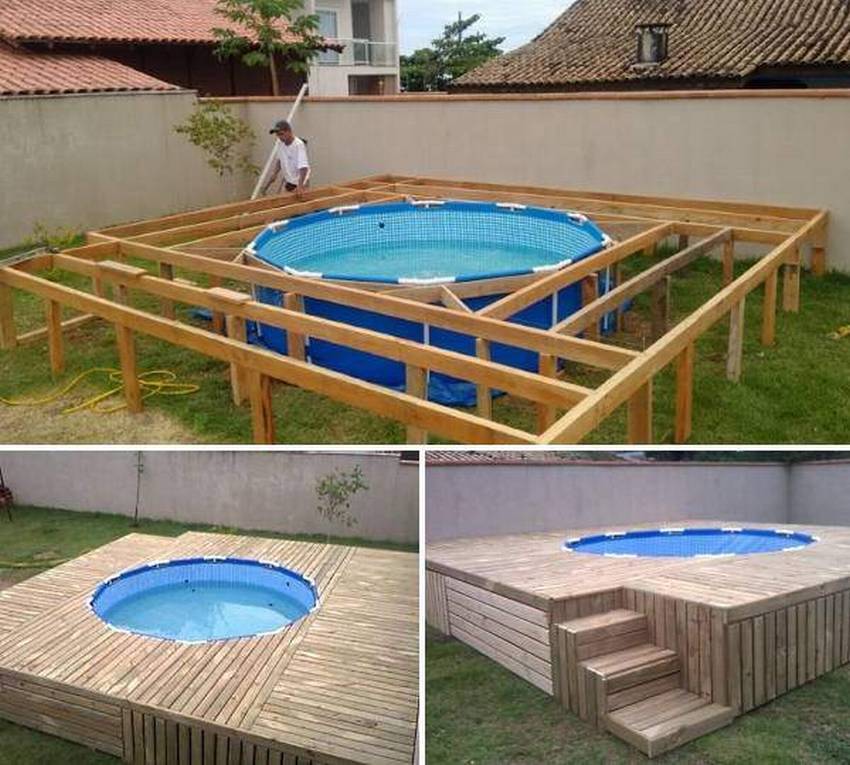

Еще один практичный и недорогой вариант – бассейн из поддонов.

Установленные по контуру паллеты связываются в единую конструкцию досками или брусом, можно также использовать металлические пластины. При этом нет необходимости устанавливать стойки с заглублением в грунт – достаточно связи между ограждающими элементами. Монтаж внутри ограждения дополнительного защитного слоя из толстого пластика или рулонного материала (рубероида, старого линолеума, любого другого гибкого настила) не обязателен, но он значительно увеличивает прочность конструкции.

Основные этапы сборки

Для того чтобы собрать каркасный бассейн своими руками, вам понадобится пошаговая инструкция, так как, несмотря на то, что данная конструкция собирается достаточно просто, всё-таки необходимо иметь некоторое понимание того, как выполняется каждая операция. Так, первоначально вам нужно будет заняться подбором необходимого материала.

Основой для каркасного бассейна служит ткань ПВХ

Обычно средний стандартный водоем с высотой бортов в 1 м на деревянном каркасе выполняется из тентовой ткани размером 4,5 на 2,0 м. В результате вы сможете налить в него примерно 8 тонн тёплой воды. При этом основой для бассейна может стать ткань ПВХ, из которой обычно в быту выполняют тенты для машин, навесы и надувные лодки.

Такая ткань способна удерживать воду, не подвержена растягиванию и очень прочна. Она может быть окрашена в разные цвета. Каркасный бассейн рекомендуется возводить своими руками из серого тента. Используя такую ткань, целесообразно её развернуть гладкой стороной внутрь, так как ваш будущий бассейн, выполненный подобным способом, можно будет проще обслуживать.

Ткань ПВХ способна удерживать воду, не подвержена растягиванию и очень прочна

После того как ткань будет подобрана и из неё вы выполните необходимые выкройки, нужно будет перейти к сварке из неё самого каркаса бассейна или же такую же работу можно выполнить при помощи клея. Если заниматься непосредственно сваркой, то вам понадобится строительный фен со спецнасадкой. Саму ткань нужно будет уложить на лист ДСП и ДВП, где вам будет удобно выполнять все операции с тканью. Кстати, подобным  образом выполняется и ремонт каркасного бассейна своими руками.

Далее полотно укладывается по выкройке с нахлёстом в 20-30 мм и нагревается до температуры плавления. Размягчённый материал плотно прижимают и прокатывают прокаточным силиконовым или твёрдым валиком.

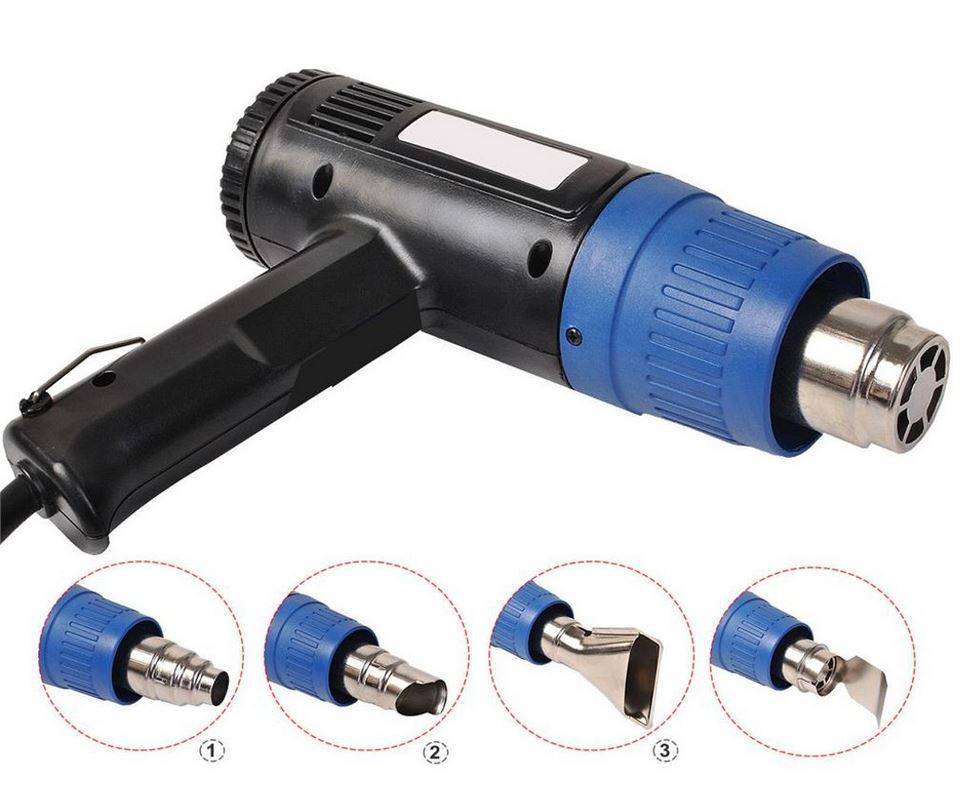

Если заниматься непосредственно сваркой, то вам понадобится строительный фен со спецнасадкой

Поверху готового изделия ткань загибается по верхнему периметру примерно на 70 см и проваривается. Данный бортик нужен будет для того, чтобы через него можно было смонтировать металлические кольца, предназначенные для натягивания изделия на каркас и крепления его при помощи тросов и верёвок. Такие кольца разделяются на 2 части и протягиваются через специальные люверсы, пробитые через каждые 500 мм. Для этого применяется специальный трос или ручная развальцовка.

Основные этапы сборки каркасного бассейна своими руками

Как подготовить площадку во дворе частного дома или дачи?

Основное требование к ней — максимально точная горизонталь, идеально ровная плоскость. Если чаша установлена с перекосом, вода начинает давить на одну стенку с большим усилием, чем на другую. Со временем это вызовет разрушение бассейна.

Подготовка площадки производится в следующей последовательности:

1. Выбирают подходящий участок земли, с которого удаляют все посторонние предметы.
2. Удаляют все растения и снимают верхний слой дерна. Это обязательный момент, так как дерн преимущественно состоит из корней растений.

   Под бассейном он начнет гнить, проседать, нарушая положение чаши.

3. Выкапывают небольшой котлован (на половину штыка лопаты). Это надо для того, чтобы подготовить углубление под песчаную подушку.
4. Котлован застилают геотекстилем.
5. Создается слой насыпи из песка или ПГС толщиной около 10-15 см. Его тщательно трамбуют, постоянно проверяя наличие плоскости и горизонтали. Состояние подушки проверяют, пройдя по ее поверхности. Если следов не остается, работа выполнена качественно.

Поверх подушки укладывают подстилку и устанавливают бассейн (или опорную конструкцию). Подробнее об изготовлении площадки под каркасный бассейн читайте здесь.

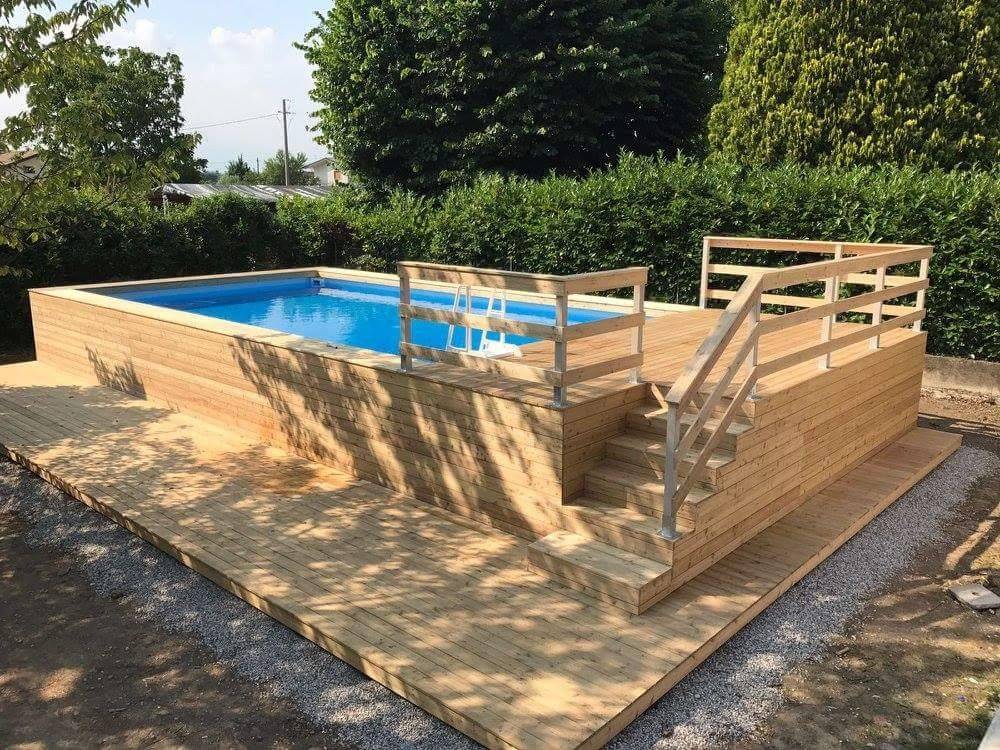

Требования к подиуму под каркасный бассейн

Подиум другими словами можно назвать помостом. Техническое сооружение обеспечивает удобство входа в каркасный бассейн и выхода из него. Подиум образует площадку для отдыха, где можно поставить стулья, шезлонги.

Важно! Подиумом может выступать сооружение, пристроенное к бортам каркасного бассейна, или цельная площадка, на которой сверху установлена чаша. К подиумам предъявляют ряд требований:

К подиумам предъявляют ряд требований:

1. Прилегающая к бортам бассейна площадка должна быть идеально ровная. Допускается максимальный уклон 5 мм на 1 м пог.
2. Идеально ровная площадка нужна под саму чашу. Недопустимо присутствие камней, бугров, впадин, способных повредить дно каркасного бассейна.
3. Высокие подиумы оснащают ступенями с поручнями для удобства поднятия на площадку.
4. Поверхность помоста не должна быть скользкой, даже если на нее попала вода.
5. Недопустимо под помостом оставлять строительный мусор, камни, пни деревьев.
6. Нельзя располагать помост для бассейна на даче впритык к жилому зданию. В случае утечки воды из каркасной чаши возникнет угроза затопления подвала или цокольного этажа. Для помоста оптимально выбрать свободную на участке площадку, где обеспечивается доступ к сооружению со всех сторон.
7. Отдельным требованием для деревянных площадок является гладкость древесины. По помосту отдыхающие ходят босиком. Плохая шлифовка досок приведет к тому, что люди нахватаются заноз.

Расчет габаритов подиума осуществляют с учетом предполагаемого количества одновременно отдыхающих людей. Помост должен быть прочный, при большой высоте иметь ограждения по контуру.

Подготовка к работе

Для начала выкапывают яму и устанавливают чашу

Перед началом работ нужно определить, сколько пленки потребуется для сооружения конструкции. На это влияют высота стен, форма основания (круглое, прямоугольное) и его габариты. Чтобы узнать, сколько материала уйдет на покрытие стен, периметр бассейна умножают на его высоту. Сложив результат и площадь основания, можно узнать минимальное требуемое количество пленки

Важно также рассчитать, сколько материала нужно закупить для сооружения каркаса бассейна

Эскиз места расположения

Необходимо подготовить чертеж бассейна с указанием основных элементов конструкции и их габаритов. Изготовление своими руками позволяет самостоятельно выбирать форму и другие особенности исполнения, но можно и воспользоваться уже готовым образцом. На схеме указывают места расположения клапана для слива, лестницы, патрубков циркуляционной системы.

Инструменты

Для изготовления каркаса подойдут деревянные поддоны

Если каркас планируется выполнить из дерева, потребуются брусья с сечением 12х16 или 14х16 см, а также обрезные доски. Для металлической конструкции готовят стальные трубы и соответствующий инструментарий – сварочный аппарат и болгарку. Для изготовления бассейна также понадобятся:

• достаточный запас пленки ПВХ;
• липкая лента;
• ручная ножовка, подходящая для используемого сырья;
• геотекстиль;
• строительный фен;
• электрическая дрель;
• шуруповерт;
• хорошо заточенный нож;
• лопата;
• подходящая материалу краска и инструменты для ее нанесения (как правило – кисточки).

Нужно также подготовить крепежные детали (саморезы, шурупы). Для контроля ровности и проведения измерений используются линейка, уровень, строительная рулетка, угольник.

Определение размеров бассейна.

Определяясь с размером бассейна, нужно знать, что для взрослого человека глубина чаши бассейна составляет от 1,5 м до 1,8м, а длина может достигать 4 м и более. Если вы любитель прыжков с трамплина или желаете соорудить вышку, то глубину чаши лучше делать от 2,5 м и более.

Необязательно бассейн делать вровень с землей. Его стенки
можно приподнять над уровнем земли, таким образом потребуется меньше земельных
работ. К тому же бассейн такого типа более безопасный для маленьких детей, так
у них будет меньше шансов упасть в него.

Также нужно понимать, что чем глубже бассейн, тем толще
должны быть стенки бассейна и материалов будет затрачено больше.

Если же бассейн строится для детей, то глубина должна быть
приблизительно 0,5 м. Если купаться будут и взрослые, и дети, то подумайте о
разделении бассейна на два пространства, одно —
для детей и другое  — для взрослых. При этом соединяться друг с
другом два пространства могут за счет пологого перепада глубины либо же за счет
специальной перегородки, чтобы дети уж наверняка не оказались в более глубокой
«взрослой» зоне.

На этом этапе нужно решить какая лестница будет в бассейне –
стационарная или съемная. Если площадь бассейна небольшая, то лучше не занимать место
стационарными ступеньками, а установить съемную лесенку.

Также нужно подумать о месте под технический приямок, в котором будет располагаться фильтровальная станция.
