Подготовительные работы
Многие владельцы загородных участков предпочитают изготавливать парилки из бытовок своими руками. Начинать надо с проекта. Оптимальный размер бани – 6х3 м. Основой может быть типовая схема каркаса бытовки. А потом уже добавить необходимые перегородки. Обычно баня состоит из парной, моечной и предбанника. Если размеры бытовки не позволяют устроить все эти комнаты, то помните, что баня – это прежде всего парная, а остальные помещения организовываются, исходя из площади постройки. Впоследствии можно пристроить террасу, чтобы отдыхать после принятия оздоровительных процедур.
При расчете материалов на строительство парилки из бытовки необходимо учесть, что каркас бани состоит из двух прямоугольников, допустим, размером 6х3, которые соединяются между собой вертикальными стойками каждые полметра или 80 см, в зависимости от расположения дверных и оконных проемов. Брус для основания нужно брать толщиной 10х15 см, а для вертикальных стоек – 5х5 см. Передние стойки бытовки должны быть на полметра выше задних для создания уклона будущей крыши. Далее понадобятся доски для пола и потолка 10х4 см, а также подготовим вагонку для обшивки стен изнутри и снаружи. Не забудьте про хороший утеплитель, гидро- и пароизоляцию, обрешетку для устройства крыши и кровельные материалы.
Перед тем как приступить к сооружению бани, необходимо выбрать на участке место под нее. При этом нужно предусмотреть некоторые моменты, так как к банной постройке предъявляются особые требования. Бытовка должна располагаться не менее чем на 1 м от соседнего участка и в пределах 15 м от деревянного строения соседей. Несоблюдение этого правила грозит штрафными санкциями и судебными тяжбами.
Лучше всего, если окна банной бытовки будут выходить на запад. Это позволит продлить естественное освещение помещения. Двери располагать необходимо в южном направлении, где зимой наметает меньше всего снега. При выборе места под банную бытовку учитывайте близость расположения к водопроводу и канализации. При отсутствии последнего варианта следует позаботиться о подводе собственной сточной системы.
Монтаж окон и дверей
Установить дверные и оконные блоки не представляет особой сложности. Предварительно нужно будет сделать разметку на стойках, где именно планируется построить окна. По отметкам нужно будет построить опорные горизонтальные перемычки, на которые непосредственно будут опираться коробки.
Окончательную установку окон и дверей в бытовке можно будет сделать после укладки утепления, монтажа пленочной изоляции, края которой нужно будет заправить под края оконных рам. После отделки стен плитами ОСБ нужно сделать и установить на окнах и дверях наличники, иначе утепление стен быстро отсыреет.
Традиционно в бытовках используют дощатые и плитные полы. После укладки слоя минволокна поверхность затягивают пароизоляционной пленкой и забивают шпунтованной доской.
Второй вариант обустройства пола вместо досок предполагает укладку листов бакелитовой водостойкой фанеры. Если в бытовку придется заходить в очень грязной обуви, то фанеру лучше дополнить линолеумом.
Совет! Перед тем как построить пол из фанеры, на листы переносят разметку расположения лаговых балок. В таком случае риск промахнуться саморезом мимо опорного бруса практически равен нулю.
Монтаж крыши
Для деревянных вагончиков используют односкатные крыши. Ряд вертикальных стоек фронтальной стороны здания нужно сделать более длинным, примерно на 40 см выше, чем опоры с тыльной стороны каркаса.
Система стропил опирается на две параллельные поперечины брусовой обвязки. На стропила нашивают обрешетку, далее идет пленочная пароизоляция, слой минеральной ваты, гидроизоляция и фанерная подбивка под укладку кровельного покрытия.
Обшивка и утепление стен
Проще всего сделать теплый слой стен бытовки на основе пенополистирола или минеральных плит. Утепление из ППС лучше всего использовать в металлическом вагончике, маты из базальтового волокна укладывают в стены и фиксируют рейками обрешетки.
Следующим этапом на пол бытовки укладывают пароизоляцию, чтобы сделать полотно прочным и герметичным, стыки между отдельными лентами проклеивают скотчем. По наружной поверхности стен нужно сделать ветроизоляцию, ее также фиксируют рейками и скотчем.
План сооружения
Металлическая бытовка своими руками. Пошаговая инструкция в строительстве.
Перед началом строительства нужно обязательно сделать замеры. Высота бытовки не должна быть меньше роста человека, и к этому добавьте еще 50 см. Это создаст удобнее условия для проживания. Построив бытовку из метала в высоту, Вы сможете сэкономить место в ширину. Чтобы рассчитать, размер строительной металлической бытовки, и знать, какое должно быть сооружения, нужно узнать такие факты:
- Количество людей, которые будут проживать в бытовке;
- Сколько нужно делать комнат;
- Вся площадь постройки и отдельного участка;
- Нужна ли будет транспортировка на дальнее расстояние.
Когда Вы уже будете все это знать, приступайте к черчению. Хотим заметить, что чертежи можно делать и соединять не только на бумаге, но и с помощью специальных компьютерных программ. Графические редакторы значительно упростят во всем задачу, и сэкономят Ваше время.
Занесите в чертеж такие показатели:
- Где будут размещаться комнаты;
- Толщина стен и их расположение;
- Санузел.
Если Вы планируете создавать много комнат, тогда сделайте дополнительные чертежи, где более подробно изобразите все нюансы.
Фундамент и обвязка.

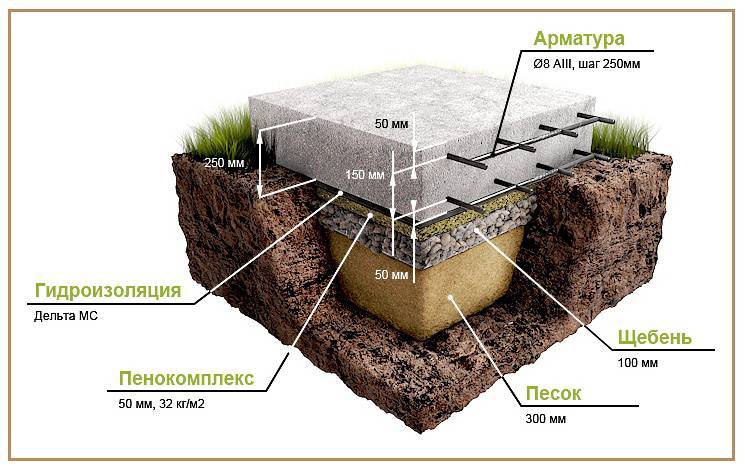

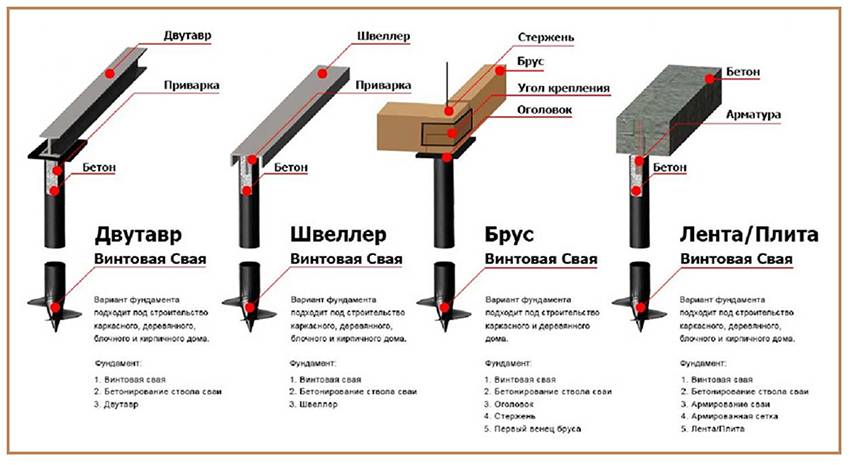

Фундамент под такую бытовку может быть как капитальный, так и не капитальный – в зависимости от того, планируете ли вы использовать эту бытовку временно, или оставите надолго. Если говорить про капитальный фундамент, то здесь 2 варианта: свайный (винтовые стальные или забивные железобетонные сваи) или столбчатый. Столбчатый фундамент своими руками получится дешевле свайного в разы – о том, как его построить, я рассказал здесь.

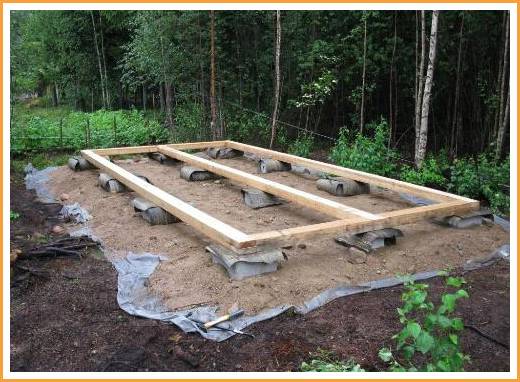

В данном примере я покажу вариант некапитального фундамента. Вырываются ямы (6 штук) размером 50х30 см и глубиной 40-50 см. В ямы укладывается геотекстиль и засыпается ПГС (песчано-гравийная смесь) до уровня на 5-10 см ниже уровня земли (тщательно послойно утрамбовывается и проливается водой). Затем укладываются бетонные блоки 20х20х40 см и вокруг утрамбовываются ПГС:
Вокруг бытовки имеет смысл также сделать отмостку (после постройки самой бытовки), чтобы уменьшить вероятность сильного морозного пучения грунта. Самый простой вариант – гравийная отмостка по гидроизоляции из Planter от Технониколь:
Материал для изготовления дачной бытовки
Отделка бытовки вагонкой
Если строение используют в качестве места проживания, к строительным материалам предъявляют требования по части экологической безопасности, особенно к внутренней отделке стен, потолка, пола. Каркасное строительство предполагает использование утеплителя, который ставят между двух слоев обшивки.
Дерево
Строение представляет собой каркас бытовки из дерева, снаружи отделанный вагонкой, блок-хаусом. Внутри стены обшивают листами ДСП, ОСБ, толстой фанерой.
Особенности строений:
- кровлю делают по деревянным балкам, стропилам, фермам;
- пол выполняют по балкам из бруса.
Деревянные бытовки легкие, поэтому для их монтажа не требуется глубокий фундамент. Такие строения дешевле металлических, но они и служат меньше (около 15 лет). Транспортируемые бытовки подвергаются различным нагрузкам больше стационарных вариантов. Утепляют деревянные стены слоем минеральной ваты.
Щитовые
Щитовые бытовки дешевы и быстро собираются
Внутренние и наружные стены крепятся к стойкам цельными щитами. Щитовые конструкции отличаются минимальными затратами материалов, быстрой сборкой.
В качестве штучных ограждений выступают:
- рамки, обшитые ДСП, цементно-стружечными панелями (ЦСП);
- дощатые щиты;
- блоки из вагонки.
Из ОСБ плит
ОСБ — материал, близкий по свойствам к фанере, но при этом значительно дешевле, прекрасно выдерживает атмосферную влагу
Крупноразмерные элементы в качестве стеновой облицовки дают преимущество в виде жесткости. Такие конструкции предназначены для переносных и перевозных модулей.
Плиты ОСБ имеют следующие характеристики:
- сделана в виде многослойного листа из стружки, которая скреплена смолой с добавлением искусственного воска;
- почти не впитывает влагу, не набухает от воды.
Стройматериал хорошо удерживает метизы, не трескается, сочетается с различными отделочными слоями. К недостаткам относят низкую проницаемость для пара.
Из металлопрофиля
С помощью профильной трубы каркасу можно придать разную форму, устроить любую планировку помещения. Для повышения безопасности проемы оснащают стальными решетками, делают железные входные двери.
Особенности каркасных бытовок из металлопрофиля:
- стены выполняют металлическими профлистами, сэндвич-панелями с внутренней прослойкой утеплителя;
- крышу кроют оцинкованными стальными листами.
Внутри металлической бытовки подшивают дополнительный потолок для утепления поверхности, предохранения от шума.
Из сэндвич-панелей
Строения из сэндвич-панелей считаются самыми теплыми и комфортными
Материал обшивки легкий, не требует усиления каркасных стоек, других несущих элементов. Дом просто строить, работы не занимают много времени.
Свойства панелей по типу сэндвича:
- экологическая чистота;
- устойчивые характеристики огнестойкости;
- влагостойкость;
- хорошая теплоизоляция, шумозащита.
Панели декоративной группы отличаются красивым внешним видом, облицовочные плиты монтируют круглый год, независимо от температуры воздуха.
Электричество
Электричество в бытовке
Электричество в бытовке
Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.
В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.
Освещение
Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.
Освещение в бытовке
Планировка и чертежи
Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.
Бытовка-вагончик
Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.

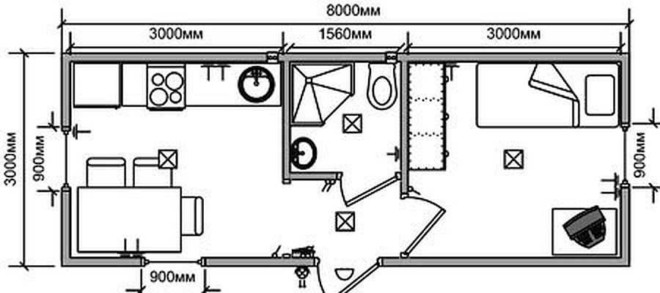

Чертеж бытовки-вагончика с размерами
На чертежах будут встречаться графические и цифровые обозначения, их расшифровка на фото ниже.
Обозначение на чертежах
Распашонка
Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.
Два помещения и тамбур
С выгороженной небольшой кладовкой
Только тамбур без кладовки
Бытовка с туалетом и душем
Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.
Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.
Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный вход
С туалетом
Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.
https://youtube.com/watch?v=Plj2V3Bm5ds
Бытовка из строительного вагончика
Бытовки на колесахБытовки на колесах
Не хочется возиться со сборкой каркаса и прочими сопутствующими мероприятиями? Можете купить готовый вагончик и оборудовать его под бытовку. Такие вагончики даже не нуждаются в собственном фундаменте – нужно лишь тщательно выровнять площадку и установить контейнер (вагончик).
Если вы оборудуете под бытовку бывший в употреблении вагончик, внимательно изучите его состояние. Зачистите следы ржавчины, замените сильно поврежденные элементы обшивки аналогичными, наварите на сквозные отверстия заплатки, покройте металл специальной грунтовкой и покрасьте.
Установленная конструкция обязательно утепляется. Остальное обустройство остается на усмотрение владельца. Эти моменты будут отдельно рассмотрены далее.
Также вы можете купить вагончик на колесах. Вариант мобильный и очень удобный в эксплуатации. После выполнения всех мероприятий по обустройству такого вагончика, он устанавливается на раму от прицепа.
Утепление и внутренняя отделка.
Как я писал выше в данном проекте я использую минераловатный утеплитель ТеплоKNAUF. Толщина утепления пола и стен – 2 слоя по 50 мм. Утепление кровли (между стропил) – 3 слоя по 50 мм. Внутри по утеплителю слой пароизоляционной плёнки. По пароизоляции зашивка вагонкой.
Вентиляция.
Не обязательно, но весьма желательно сделать вент. отверстия в стенах для проветривания бытовки. Для этого в торцевой стене в комнате отдыха сделать приточный вент. канал через стену с регулируемым клапаном на высоте 5-10 см от пола:
Вытяжной аналогичный канал сделать в торцевой стене кладовой на высоте 2,1-2,3 м от пола. Такой же канал в перегородке.
Возможно, вас также заинтересует
Хотите стильный и удобный дом в современном стиле? Мы можем вам в этом помочь – наша архитектурная студия специализируется на проектировании современных загородных домов. Посмотрите портфолио и заказывайте индивидуальный проект современного дома.
Остекление теплицы из уголка
Несмотря на наличие новых материалов, для многих стекло – оптимальный вариант заполнения проемов теплицы.
Причина этого – не только приверженность традициям, но и очевидные преимущества материала, перекрывающие его недостатки, основной из которых – хрупкость. Плюсы стекла:
- Высокая светопроницаемость, благодаря которой преимущества дневного освещения используются практически полностью. Прозрачность со временем не утрачивается.
- Невосприимчивость к химически активным компонентам – удобрениям, различным химикатам, используемым в садоводстве, моющим составам.
- Устойчивость к агрессивным биологическим факторам и ультрафиолету.
- Стабильность размеров при температурных перепадах.
Планировка и чертежи
Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.
Бытовка-вагончик
Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.
Чертеж бытовки-вагончика с размерами
На чертежах будут встречаться графические и цифровые обозначения, их расшифровка на фото ниже.
Обозначение на чертежах
Распашонка
Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.
Два помещения и тамбур
С выгороженной небольшой кладовкой
Только тамбур без кладовки
Бытовка с туалетом и душем
Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.
Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.
Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный вход
С туалетом
Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.
Из чего и как строят
Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм или профилированная металлическая труба 60*60*2 мм.
Для обшивки выбор материалов намного шире. Используют:
- обрезную доску;
- листовой материал — фанеру, ОСБ, ДСП;
- профлист;
- сайдинг.
В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.
Один из вариантов садовой бытовки
Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.
Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.
Из чего и как строят
Первым на участке появляется туалет, а затем уже и бытовка
Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм или профилированная металлическая труба 60*60*2 мм.
Для обшивки выбор материалов намного шире. Используют:
- обрезную доску;
- листовой материал — фанеру, ОСБ, ДСП;
- профлист;
- сайдинг.
В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.
Один из вариантов садовой бытовки
Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.
Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.
Разновидности бытовок
Бытовка относится к подсобным помещениям, но к ее возведению и обустройству нужно подходить ответственно, отдавая предпочтение качественным стройматериалам. Только в этом случае можно добиться атмосферы, приближенной к домашней и располагающей к отдыху.
Чтобы начать возведение времянки, нужно заняться подготовкой чертежей. Они позволят произвести расчет стройматериала, обозначить размеры тех или иных элементов, что облегчит процедуру постройки. Кроме этого, стоит определиться с видом рассматриваемого строения. Бытовку своими руками можно выполнить деревянной, каркасной, металлической.
Деревянные
К такому варианту следует прибегать тогда, когда постройка будет использоваться в будущем как летняя кухня либо санузел. Строительство ведут из бруса толщиной 70-90 мм. Само сооружение устанавливают на заранее подготовленные бетонные блоки или фундамент.
Если помещение будет не утепленным, его можно эксплуатировать с мая до октября, что соответствует наиболее активным работам на дачном участке. Если проживание планируется и в холодный период, то придется позаботиться об утеплении и установке источника обогрева.
Щитовые
Временные сооружения такого типа возводятся по щитовой схеме. Большинство деталей вагончика продаются в виде готового комплекта, который привозят на участок и собирают по инструкции. Основной плюс таких бытовок заключается в простой и быстрой сборке, минимальном количестве применяемых инструментов, доступной стоимости, отсутствии необходимости использовать теплоизоляцию. Чаще всего такие конструкции собирают из листов фанеры и не имеют каркаса, что является их недостатком.
Во время сильного ветра сооружение может попросту деформироваться.
Из OSB листов
Сегодня в строительстве часто используют такой материал, как OSB плиты. Их также можно применить для создания бытовки, обшивая каркас снаружи. Материал по некоторым параметрам похож на фанеру, но в отличие от нее наделен лучшей тепло- и звукоизоляцией. Из-за того, что прочностные показатели OSB плит ниже, их лучше задействовать не для щитовых, а для каркасных построек. К тому же, используя такой материал, стоимость бытовки выйдет дороже, поскольку деревянный каркас придется дополнительно утеплять пенополистиролом.
Из профлиста
Чтобы времянку в дальнейшем можно было использовать под гараж или другое хозяйственное помещение, ее делают мобильной, используя для этого профильные трубы. Снаружи конструкцию обшивают профлистом, изнутри используют, например, ДВП. Между этими двумя материалами помещают утеплитель. Бытовки подобного типа имеют высокую прочность, но стоят недешево, что обусловлено ценой используемых материалов. Поэтому такой постройке следует отдавать предпочтение в том случае, если ее планируется использовать в качестве капитального хозблока.
Из сэндвич-панелей
Наиболее комфортным строением будет бытовка из сэндвич-панелей, которая выделяется своим теплом и безопасностью. Основной недостаток такой конструкции – сложность монтажа. Обусловлено это тем, что панели производят больших размеров.
Процедура сборки похожа на строительство щитовых домиков, когда пенопластовые блоки оклеивают плитами OSB, после чего их укладывают на черновой каркас и крепят монтажной пеной.
Электричество в бытовке: нюансы
Вообще по правилам нужно просить разрешение на подключение бытовки к сети питания. Но это мало кто делает, и по понятным причинам: приходится собирать много документов и долго ждать решения. Упрощает задачу получение временного разрешения, и стоит всё-таки им обзавестись, потому что в противном случае по жалобе доброжелательных соседей вас могут оштрафовать на солидную сумму.
Если нет опыта в электропроводке, лучше, конечно, доверить дело мастеру, но, в принципе, ничего особо трудного здесь нет, и вам всего-то надо обеспечить свет небольшой конструкции в количестве пары ламп и розеток.
ФОТО: postroil.comПодвести кабель можно по воздуху или в траншее. Траншея имеет смысл в том случае, если вы понимаете, что сооружение будет стоять долго и использоваться затем в разных целях
Даже с учётом того, что бытовка – небольшое помещение, нарисовать схему всё-таки нужно: так вы будете чётко представлять себе количество материала.
Простая схема электропроводки в бытовке
В каркасных конструкциях вся проводка должна быть спрятана в металлических трубах или негорючих кабель-каналах – это гарантирует защиту от случайного возгорания.
ФОТО: electrowatt.ruПомните, что ради вашей безопасности нельзя делать скрутки проводов, особенно из разных металлов – это может привести к пожару. Для соединений используйте коннекторы
Розетку в бытовке нужно обязательно делать с заземлением. На входе в бытовку следует установить электрощиток с автоматическими выключателями – так вы при необходимости легко отключите питание.
Пошаговое строительство бытовки
Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.
Фундамент
Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.
Блоки необходимо располагать с шагом 1,5 м.
Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.
Сборка каркаса

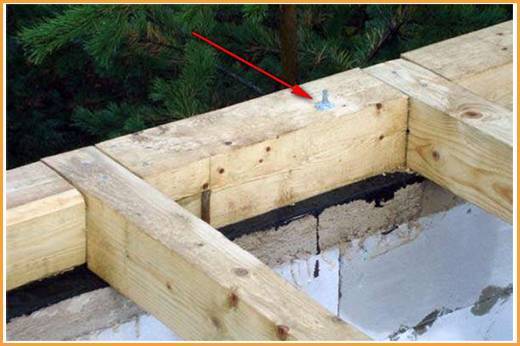

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:
- Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
- Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
- Выпиливают 2 паза по центру коротких балок и крепят средний брус.
Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.
С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.
Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.
Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после – боковых.
Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.
Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.
При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.
Монтаж кровли
Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.
Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.
Утепление и отделка
Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:
- Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
- Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
- Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).
Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.
Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.
Проект и чертежи вагончика
Чтобы закупить требуемые материалы, первым делом нужно определиться с размерами дачной бытовки, разработать планировку и по чертежам составить смету. Заодно продумайте, как использовать эту постройку впоследствии, когда на участке появится полноценный жилой дом. Как правило, хозяева превращают временный вагончик в баню, сарайчик либо гостевой домик.
Варианты планировок
Нарисуйте план и боковой вид будущего строения с учетом таких рекомендаций:
- Пользуйтесь принципом минимализма. Жилище должно быть удобным и одновременно компактным, так что за основу принимайте самый «ходовой» размер – 3 х 6 м. При желании его можно расширить до 4,5 м за счет пристройки террасы.
- Старайтесь не делать проходных комнат. Если необходимо 2 жилых помещения, вход с тамбуром располагайте посередине, как показано ниже на чертеже.
- Для однокомнатного домика тамбур и крыльцо предусматривайте сбоку либо с торца.
- Двери из санузла или отдельного душа и туалета должны выходить в коридор, а не в спальню.
- Кровлю планируйте односкатной с уклоном не менее 10° и свесами для эффективного отвода воды.
- Окна небольшого размера нужны в жилых комнатах и на кухне, для санузла достаточно сделать вентиляционный проем.
Как самому сделать каркас бытовки
Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.
Подготовительные работы для фундамента
Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.
Установка фундамента
Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.
Распилка древесины по размерам согласно чертежу
Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.
Выкладка и закрепление к столбам основы каркаса (венца)
Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.
Монтаж нижней обвязки каркаса
Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.
Установка лаг на пол
Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.
Устроение подпола
Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.
Установка вертикальных угловых стоек из бруса 100х100 мм
Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.
Монтаж верхней обвязки из бруса 100х100 мм
Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.
Закрепление конструкции
Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.
- Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
- Замена временных реечных раскосов на постоянные из доски 100х40 мм.
- Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
- Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
- Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
- Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
- Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
- Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
- Монтаж настила поперек лаг из обрезной доски 150х40 мм.
- Внешняя обшивка каркаса паронепроницаемым материалом.
- Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
- Установка окон и дверей.
- Монтаж инженерных систем.
- Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
- Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
- Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.
