Монтаж каркаса из профиля под гипсокартон

Сборка ячеистого каркаса

Для установки профиля под гипсокартон на потолок кроме стремянки понадобятся такие инструменты:

• уровень;
• маркер и нить;
• молоток;
• шуруповерт;
• перфоратор.

После того как потолочное перекрытие уже распланировано и разбито на ячейки величиной 60х60 сантиметров, приступают к монтажу профилей и подвесов:

1. В соответствии с линией, нанесенной на стену, прикрепляют направляющий профиль. Перед этим на примыкающую к стене сторону наклеивают уплотнительную ленту и с промежутком 30 – 40 сантиметров делают отверстия под дюбели. Направляющие нужно установить по всему периметру комнаты и скрепить их друг с другом угловыми соединителями.
2. В 30 сантиметрах от стены фиксируют подвесы каркаса. При этом ориентируются на линии расположения основных профилей. Потом подвесы фиксируют дюбелями с интервалом 60 сантиметров так, чтобы каждый из них находился в центре между профилями-перемычками. «Лапки» на подвесах загибают вниз.
3. Приступают к подготовке потолочных профилей. Значение величины, указанной в схеме, уменьшают на 5 – 10 миллиметров, чтобы гипсокартонный потолок в условиях повышенной температуры не подвергался деформации по причине расширения профилей.
4. ПП вставляют в направляющие и саморезами «клопами» соединяют с подвесами. Чтобы выровнять конструкцию относительно горизонтальной плоскости, потребуется уровень и участие помощников.
5. После завершения монтажа основных ПП между ними размещают перемычки из металлических профилей, нарезанных отрезками по 590-595 миллиметров. Крепление выполняют крест-накрест, используя соединители типа «краб» и самонарезающие шурупы.

На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах. Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеящимся основанием. Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.

Вариант 2. Перегородка с дверью

Дверные коробки ставятся вместе со сборкой каркаса перегородок. Место под дверь монтируется так:

• по месту установки двери, справа и слева от неё ставятся вертикальные стойки (профиль ПС). С них закладывается брус для крепления дверной коробки. Брус жестко крепится к профилю.
• Делается перемычка из профиля ПН над дверной коробкой и ставятся дополнительные стойки в 20 см от проёма;
• Дверь является частью конструкции каркаса, поэтому её нужно установить до обшивки;
• Над дверью нужно установить дополнительные вертикальные стойки.

ustanovka dveri v peregorodku iz gipsokartona 2

Вариант 3. Перегородка с тяжелой дверью (25—100 кг)

В этом варианте по обе стороны дверной коробки смонтировать UA-профили. Остальное не меняется. Подробно: Установка тяжелой двери в перегородку гипсокартона.

Способы монтажа металлопрофиля

Основные узлы и как собрать каркас из профиля для гипсокартона, было рассмотрено выше. Теперь поговорим непосредственно о способах скрепления профилей и их комплектующих. Есть три основных способа выполнить соединение профилей.

• Саморезами по металлу;
• Просечкой (просекателем);
• Алюминиевыми заклепками.

Саморезы по металлу используются с острым наконечником и частой резьбой. Длина саморезов 9,5-11 мм, ширина 3,5 мм. Шлиц у самореза должен быть крестообразный. Для завинчивания самореза используют шуруповерт с установленной в патроне крестообразной насадкой. В принципе саморез закрутить возможно и вручную при помощи фигурной отвертки, но на большом объеме работ такой способ непродуктивен.

Способ скрепления профилей просечкой, вообще не требует, каких бы то ни было расходных материалов.  Данный способ соединения заключается в том, что при помощи просекателя в точке монтажа производится несколько пробоев. При монтаже просекателем один профиль обязательно должен входит в другой профиль. То есть, накладной монтаж произвести не получится никак.

Способ соединения профилей для гкл при помощи алюминиевых заклепок производится реже всего. Например, когда встает вопрос, как сделать каркас для гипсокартона двухуровневого асимметричного потолка. Суть в том, что чтобы собирать такую сложную конструкцию, приходится использовать много самодельных или покупных арочных профилей. Учитывая, что арочный профиль обладает меньшей несущей способностью, чем обычный несущий профиль, его установка должна производиться более надежным монтажом.

Способ соединения алюминиевыми заклепками можно считать самым надежным. Однако, из-за высокой стоимости заклепок и их необходимого большого количества, этот способ применяют, когда действительно по-другому невозможно выполнить монтаж. В стандартной ситуации монтаж выполняют саморезами или просекателем.

Особенности деревянных каркасов

Применение обрешеток, изготовленных из бруска или рейки, оправдано там, где важна компактность конструкции. Ведь рейка может иметь толщину всего 10 мм, тогда как минимальный металлопрофиль – 27 мм. Кстати, в начале 2000-х в магазинах продавались более тонкие изделия, потом почему-то исчезли. Дополнительные преимущества деревянных брусков:

• Экологичность;
• Низкая теплопроводность;
• Простота обработки;
• Жесткость.

Деревянный каркас под гипсокартон имеет свои достоинства за счет использования древесины. Такие достоинства древесины обуславливают ее использование при монтаже, например, перегородок, непривязанных к основанию со всех сторон. Также брусок применяют в утепленных каркасах (для профилактики «мостиков холода») и при отделке вагонкой. Однако недостатки деревянных изделий существенны – подверженность гниению, горению, деформации. Поэтому, все-таки, их применение достаточно ограничено.

Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

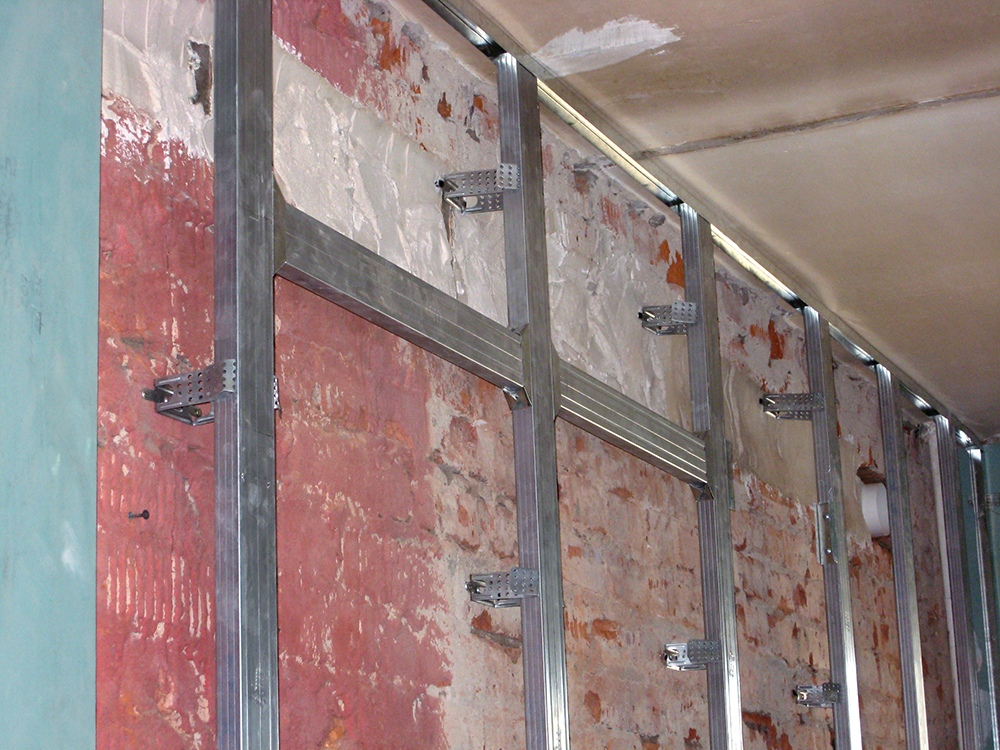

1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок обрешетки гипсокартоном, а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Комплектующие – профили

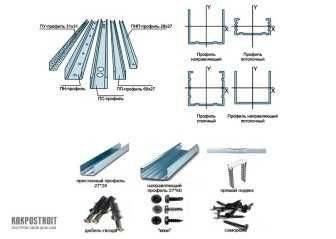

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

Устройство каркаса подвесного потолка

1. Профиль потолочный, сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.

2. Профиль направляющий потолочный, сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.

3. Профиль арочный, сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.

4. Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Наименование	Высота, мм	Ширина, мм	Длина, мм	Масса на 1 м длины, кг
ПП 60/27	60	27	2750, 3000, 4000 и 4500	0,6
ПНП 28/27	28	27	2750, 3000, 4000 и 4500	0,4
ПА 60/27	60	27	2750, 3000, 4000 и 4500	0,6

Виды и специфика монтажа профиля

Современные производители стройматериалов и комплектующих предлагают следующие виды базовых профилей:

• Направляющий (маркировка — ПН). Применяется как горизонтальная несущая основа для вертикально расположенных стоек. Выбор профиля производится исходя из размеров стоек.
• Стоечный (маркировка – ПС). Представляет собой оцинкованный швеллер. Полки сечения с продольными канавками дают необходимую жесткость. Фиксируется саморезами и используется при конструировании каркасных стоек для установки перегородок и стен в вертикальном положении.
• Потолочный (маркировка – ПП). Изготавливается с аналогичным со стоечным профилем сечением. От корректности фиксации на потолке зависит жесткость всей обшивки. В полках и спинке ПП предусмотрены продольные канавки – боковые обеспечивают жесткость, а центральная необходима для геометрической точности крепежа гипсокартонных листов.
• Угловой (маркировка – ПУ). Данный профиль, представляющий собой перфорированную оцинкованную ленту, согнутую под прямым углом, необходим для усиления углов после монтажа основной конструкции. Его функция – защита углов отделки от повреждений. Через отверстия несущая система укрепляется раствором, что даёт прочное сцепление с конструкцией.
• Арочный (маркировка – ПА). Есть два подвида – выпуклый и вогнутый. Оба задействуются при создании проёмов, а также для реализации сложных геометрических конструкций (например, потолков с волнами ).

Все описанные выше профили нужны для возведения каркасов. От того, корректно ли будет произведена сборка каркаса из профиля для гипсокартона, во многом зависит прочность и правильность монтажа

Поэтому специалисту необходимо принять во внимание следующие правила установки

1. На профильную стойку допустимо крепить 2 торца гипсокартонного листа при соблюдении условия их симметричного расположения;
2. Шурупы необходимо вкручивать в профильную полосу ближе к стенке во избежание повреждения торца материала;
3. Недопустим крепеж саморезов под углом – шляпка самореза всегда должна быть утоплена в материал;
4. При малой длине профиль следует удлинить, используя удлинитель соответствующего типа с учетом расположения стыка.

Способы крепления профиля для гипсокартона зависят от того, какие цели преследует заказчик.

Обшивка каркаса гипсокартоном

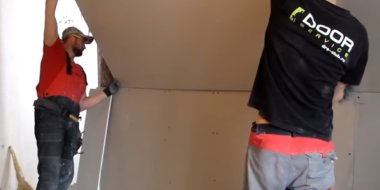

После установки каркаса из металлического профиля можно приступать к закреплению листов гипсокартона. Такие изделия закрепляются к обрешётке при помощи саморезов длиной 2,5 сантиметра.

Монтаж начинается с угловой части стены, при этом с первой панели срезают тонкий край. Эта операция проводится канцелярским ножом (лист укладывают на стол, отрезают ножом необходимый кусок картона, делают излом и проводят подрезку изделия).

Для улучшения теплоизоляционных качеств дома между основной стеной и гипсокартоном укладывают плиты минеральной ваты. Сначала необходимо закреплять на каркасе цельные листы, затем куски материала. При фиксации элементов расстояние между соседними саморезами должно находится в пределах 10-15 сантиметров.

Фиксаторы закручивают с использованием шуруповёрта, при этом шляпка крепежа должна утапливаться в поверхность отделочного материала примерно на 1 миллиметр. После прикручивания всех листов поверхность шпаклюют. Когда раствор засохнет, дефектные места зачищают наждачной бумагой и наносят отделочные материалы.

https://www.youtube.com/embed

https://www.youtube.com/embed

(Visited 744 times, 112 visits today)

голоса

Рейтинг статьи

Подготовительные работы

В первую очередь стоит определиться с материалом, из которого будет изготовлен каркас для гипсокартонного потолка. Обычно его изготавливают или из деревянного бруса, или с применением специального профиля.

Деревянную обрешетку для потолка из гипсокартона отличает лёгкость обработки и экологичность, что ценится в последнее время. Исходя из конструкции, изготавливают обрешётку, габариты её должны быть меньше габаритов комнаты по периметру 1-2 см. При этом стоит учесть особенности этого материала, а в частности, изменение формы и габаритов в зависимости от микроклиматических условий помещения—температуры и влажности. Чтобы по максимуму избежать их влияния на каркас на потолочную поверхность необходимо перед сборкой обрешётки тщательно обработать каждый элемент антисептическим раствором и дать материалу высохнуть. Стоит также отметить, что такую обработку необходимо проводить и после монтажа каркаса и механической обработки элементов.

При использовании профиля такой трудоёмкий процесс как нанесение защитного покрытия на основу для гипсокартона на потолок отсутствует, так как он изготавливается из алюминия или оцинкованной стали.

Преимущество применения этого материала заключается в его малом весе, простоте обработки и наличию различных соединителей. Определившись с конфигурацией будущего покрытия (одноуровневый или двухуровневый потолок из гипсокартона ), подготавливают необходимое количество соединителей каждого вида (прямых, угловых, крабов, Т-образных, двухуровневых), используемых подвесов (прямых или анкер-подвесов). Исходя из, габаритов комнаты и дизайна нарезают необходимой длины элементы будущей конструкции из профиля:

• для горизонтальной ориентации будущей поверхности используют направляющий профиль ПН (UD), он имеет форму швеллера;
• для продольных и поперечных рёбер конструкции профиль ПП (CD), который имеет С-образную форму.

Обычно используют профиль длиной 3 м, но если его длины недостаточно, то его наращивают, используя прямые соединители. После подготовки профилей нужной длины, на их тыльную часть наклеивают уплотнительную ленту.

Следующим этапом подготовительных работ является нанесение на стены помещения горизонтальной разметки, по которой и будет сориентирован будущий каркас на потолок из гипсокартона. Для этого переделают, при помощи рулетки, самый нижний угол. Для уверенности, что потолок не провис, стоит произвести замер и в центре комнаты. Далее, от выбранной нижней точки откладывают расстояние необходимое для расположения следующего каркаса. На это будут влиять и используемый материал, и дизайн и, при необходимости, размещаемые внутри основы коммуникации и тепло- и звукоизоляция. В среднем это расстояние составляет 5-8 см. Затем к этой точке прикладываем гидроуровень и делаем в углах метки, соответствующие горизонтали. После этого с помощью напарника отбиваем на каждой стене линию горизонта, используя малярную нить. Для уменьшения времени монтажа каркаса подвесного покрытия из гипсокартона рекомендуется составить схему или же на основном потолке нанести оси расположения подвесов. Их располагают поперечно с шагом 40 см.

К отмеченной на стене линии горизонта прикладывают направляющий профиль и по имеющимся отверстиям переносят места крепления. Если на профиле отверстия расположены далеко от краёв, то при помощи шуруповёрта делаем дополнительные с отступом 10-15 см. По разметке перфоратором делаем отверстия в стене и крепим направляющий профиль, используя дюбеля.

После этого, можно приступать к монтажу каркаса подвесного потолка из гипсокартона.

Общие сведения о профильных составляющих каркаса

Оцинкованный профиль для гипсокартона и монтаж сборных перегородок, подвесных потолков и облицовок неразрывно связаны с целым рядом комплектующих, которые составляют единую конструкцию.

На данный момент промышленность выпускает четыре основных вида профилей:

• стоечный – 50х50, 75х50, 100х50 мм;
• стоечный направляющий – 50х40, 75х40, 100х40 мм;
• потолочный – 60х27 мм;
• потолочный направляющий – 28х27 мм.

Стандартная длина профилей составляет 3 метра.

Существуют еще два типа подобных изделий, маячковые и угловые, но сейчас речь пойдет не о них, а о том, какой крепеж понадобится для сборки каркаса.

Как сделать каркас для гипсокартонных перегородок: нюансы монтажа

Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.

В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса

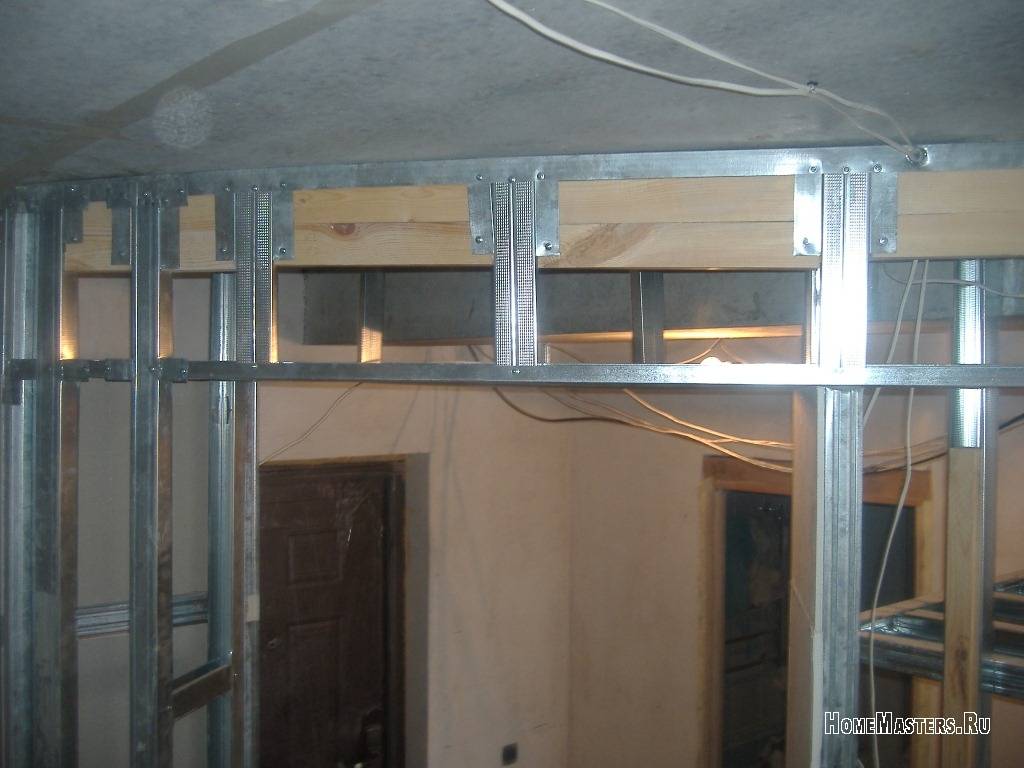

Как сделать каркас для гипсокартонных перегородок фото

Преимущества металлического профиля

Существуют два основных материала для конструкции обрешетки – деревянный брус и металлический профиль. Именно второй вид материала является наиболее предпочтительным.

Металлопрофиль является таковым в силу определенных характеристик:

• В большинстве своем (при правильном хранении и транспортировке) – не имеет никаких недостатков (кривизны). Но, если выбирать брус, то придется перебрать много материала.
• Металлические элементы можно использовать практически в любых помещениях, а также не обращать внимания на температурные колебания. Это значит, что поверхность не подвергнется деформированию.
• Оцинкованные детали могут служить очень долго. Поэтому их можно использовать даже в помещениях с большим количеством влаги. Также они не подвергаются воздействию грибков и гнили.
• Для крепления профиля существуют различные элементы, которые позволяют создать надежную и крепкую конструкцию.

Из чего делается обрешетка

Чтобы сделать конструкцию для крепления гипсокартонных листов, можно использовать следующие материалы:

• металлический профиль;
• деревянный брус.

Дерево – прекрасный экологически безопасный материал, но при изменении уровня влажности и температуры он способен деформироваться. Поэтому, если обрешетка потолка делается из деревянного бруса, эти параметры должны быть оптимальными. Кроме этого, дерево требует предварительной обработки специальными био- и влагозащитными пропитками. Но даже при соблюдении всех этих условий, нет гарантии, что с течением времени бруски не станут деформироваться и на поверхности отделочных плит не появятся трещины.

По этой причине лучшим вариантом для устройства каркаса считается металлический профиль. В отличие от дерева металл устойчив к изменениям окружающей среды и поэтому считается более надежным и долговечным. Сделать из него основу для подвесного потолка совсем несложно, и стоить она будет дешевле деревянной.

Устройство каркаса под гипсокартон

Разметка и крепеж направляющих

Чтобы осуществить разметку потолка, который будет монтироваться по технологии Кнауф из гипсокартона будет недостаточно использовать строительный уровень, для этой цели идеально подойдет гидроуровень либо лазерный прибор. Также стоит подготовить малярную отбивку. После того, как с помощью гидроуровня по углам комнаты были проставлены отметки, они соединяются между собой по всему периметру с помощью шнурка.

Крепление металлического профиля будет осуществляться под намеченной линией, поэтому стоит помнить, что чистовой пол опуститься вниз на ширину профиля и на толщину листа гипсокартона. Этот момент стоит продумать заранее чтобы, в конечном счете, потолок не опустился слишком низко.

На этапе разметки стоит просмотреть потолок и стены на наличие электропроводки, рекомендуется наметить ее месторасположение. Это предотвратит ее повреждение, при креплении металлопрофильного каркаса.

После того, как вся разметка проведена стоит закрепить направляющие, для этой цели используют профиль 27 на 28 мм. К стене они крепятся дюбелями 6 40 мм.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры

Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции

При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.

На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Коротко о главном

Если использовать профильный каркас под гипсокартон, то конструкция будет надежной и прослужит долгие годы. Обшивка отлично скроет все дефекты на стенах и позволит обустроить интерьер по своему вкусу. Можно добавить полки, ниши, делать перегородки в комнатах и сооружать арки.

Но в процессе работы не следует забывать о том, что обшивка отбирает у помещения небольшую площадь

Особенно это важно для тех комнат, которые и так имеют маленькие размеры

Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы. Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.

Оценок 0

Как рассчитать материалы для каркаса на потолок

Не важно что вы делаете навесной потолок из гипсокартона, или же натяжной потолок – все начинается с первого шага – проекта потолка. Cамым важным будет являться чертеж всего потолочного каркаса, где будут указаны необходимые элементы: начиная от соединительных и заканчивая количеством металлопрофиля

Знайте, что подвесная конструкция натяжного потолка отличается от гипсокартонных потолков. Но это совершенно не мешает их объединению. Для этого делается каркас из металлопрофиля в два уровня, который должен в себе сочетать элементы конструкции двух потолков. Таким образом можно сделать парящий потолок.

Приступим к расчетам каркаса из металлопрофиля для потолка:

• Измерить периметр вашего помещения. Это получится длина вашего направляющего профиля марки ППН 28/27. Берем по длине чуть больше, так как неровность стен это уже нормальное явление даже в новых квартирах.
• Количество каркасного профиля марки ПП 60/27 измеряется согласно ширины и длинны помещения. Длинна каркасного профиля должна ровняться ширине комнаты и укладывается он с шагом в 60 см.. Тут все просто высчитывается. Если вы планируете делать каркас для потолка из пластиковых панелей, то металлопрофиль укладывается с шагом в 50 см..
• П-образные подвесы должны удерживать несущий профиль. Поэтому они крепятся на плитах перекрытия над каждым несущим металлопрофилем. Шаг П-образных подвесов делается так же в 60 см..
• Несущий профиль и все соединения с ним выполняются с помощью крабов. Чтобы рассчитать правильное количество крабов, нужно просто умножить ряды несущего металлопрофиля на количество перемычек.

Материал каркаса из металлических профилей

Каркас для потолка из гипсокартона: видео-инструкция по монтажу своими руками, как сделать потолочную подвесную конструкцию, цена, фото

Например, чтобы сделать такой каркас, как на первом фото этого подраздела, сначала монтируют ГКЛ на первый уровень, а затем рисуют на нем нужную фигуру.

Затем подрезают профиль нужной ширины (UD или UW) и прикручивают его по линии к верхнему каркасу. На одном уровне с ним к стене прикручивают UD и соединяют CD для обрешетки. При необходимости, CD укрепляют подвесами.

Поскольку гипсокартонные листы (гкл) обладают небольшой прочностью при значительном весе, их монтируют своими руками на специальный каркас из стальных профилей. Каркасная структура потолка позволяет скрыть проводку для многочисленных источников света, которые обычно вставляются в листы гипсокартона. Каркас готов. Далее выполняется разметка для светильников. Писать что-либо нет смысла — в каждом случае количество светильников различается. Только одно: закрепите кабели на базовый потолок или стену (за уровнем нового потолка) специальными хомутами, чтобы в дальнейшем они не мешали. Концы выведите в планируемые точки светильников. Мы рассмотрим алгоритм действий, выясним сложность работы и обязательно посмотрим, что нам скажут профессионалы по данному поводу. Разметка начинается с проведения строго горизонтальных линий по стене. Для этого следует взять наименьшую точку от потолка (на чертеже она отмечена) и отметить эту точку по всему периметру. Для достижения идеальной ровности применяется лазерный уровень. На втором листе бумаги чертится электрическая проводка для освещения. В зависимости от выбранных осветительных приборов будет выбранный тип электро схемы (параллельное, последовательное соединение).

Как сделать каркас из металопрофиля для стен или потолка

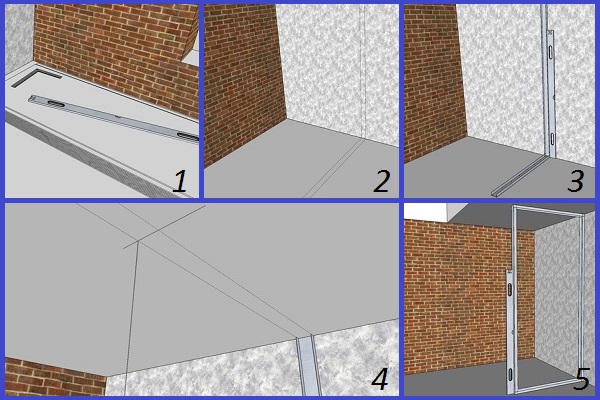

Разметка каркаса для гипсокартонной конструкции: 1 — подготовить карандаш, угловую линейку и уровень; 2 — используя уровень и карандаш следует сделать ровную разметку для крепления профилей; 3 — профиль прикладываем к разметке и и прикручиваем профиль к полу и стене; 4 — для разметки места крепления профиля используем отвес; 5 — собираем каркас и проверяем его ровность уровнем.

Разметка

Чтобы правильно выполнить этот важный этап работ, нужно понимать две вещи: для устройства межкомнатных перегородок, ниш, для выравнивания стен разметку начинают с пола. Здесь отмечаются линии, по которым будут крепиться профили ПН 28/27. Они должны быть строго параллельны, а расстояние между ними должно быть равно толщине перегородки или отступу от базовой стены.

Второй шаг

Правильно перенести разметку с пола на потолок. Здесь понадобится строительный отвес. С его помощью осуществляем необходимую проекцию разметки: на потолке ставится несколько точек, которые объединяются в сплошные линии. Далее высчитываем местоположение вертикальных стоек для работ со стенами, и горизонтальных — для потолка. Шаг стоек — 40-60 см. На этих линиях делаем отметки, по которым будем монтировать подвесы. Расстояние между ними — 40-50 см.

Устанавливаем направляющий профиль ПН 28/27

Если делаем своими руками подвесной потолок из гипсокартона, то профиль крепим по линиям на стенах. Они определяют высоту первого уровня конструкции. Следует проверить, правильно ли нанесена разметка, и соответствует ли она горизонтали. Если мы обшиваем стену, то направляющие крепим по линиям на полу и потолке.

http://www.vashgipsokarton.ru/youtu.be/sMDHqI_01lM

{reklama2}

Устанавливаем стоечный или потолочный профиль

Ножницами по металлу нарежем стойки нужной длины. В точках разметки для подвесов высверливаем отверстия под дюбели или анкеры. Если монтируется каркас для подвесного потолка, то ни в коем случае нельзя использовать пластиковые дюбели для быстрого монтажа. Дело в том, что конструкции из гипсокартона имеют довольно большой вес и со временем саморезы из пластика вылезут и потолок деформируется. Приготовленные стойки из потолочного или стоечного профиля вставляем в направляющие и фиксируем в подвесах саморезами СММ 3,5/51. Боковые стороны подвесов («усы») загибаем к базовой поверхности.
